高中低音音调及音量控制电路
一款简单实用易制作的高低音控制电路(含电路图)
一款简单实用易制作的
高低音控制电路
江苏省泗阳县李口中学沈正中
给一个不带音调控制功放加装一个高低音电路，即音调控制电路，可以满足渲染某种气氛、达到某种效果、或补偿扬声器系统及放音场所的音响不足。
音调控制就是人为地改变信号里高、低频的成分，这个控制过程其实并没有改变节目里各种声音的音调（频率），所谓“音调控制”只是个习惯叫法，实际上是“高、低音成分调节”或“音色调节”。
一个良好的音调控制电路，要有足够的高、低音调节范围，但又同时要求高、低音从最强到最弱的整个调节过程里，中音信号（通常指1000赫）不发生明显的幅度变化，以保证音量大致不变。
以下是两个实用的高低音音调控制电路图，图1中R1 = 6.8 KΩ、R2 = 3.3KΩ、R3 = 5.6KΩ、C1 = 2200p、C2 = 0.022、C3 = 0.01、C4 = 0.22、W1 = W2 = 50KΩ，R3是一个隔离电阻；图2中R1 = 50KΩ、R2 = 5KΩ、C1 = 1600p、C2 = 0.016、C3 = 6400、C4 = 0.064、W1 = W2 = 100KΩ。
高低音调节电路
所谓音调控制就是人为地改变信号里高、低频成分的比重，以满足听者的爱好、渲染某种气氛、达到某种效果、或补偿扬声器系统及放音场所的音响不足。
这个控制过程其实并没有改变节目里各种声音的音调（频率），所谓“音调控制”只是个习惯叫法，实际上是“高、低音控制”或“音色调节”。
高保真扩音机大都装有音调控制器。
然而，从保证信号传送质量来考虑，音调控制倒不是必须的。
一个良好的音调控制电路，要有足够的高、低音调节范围，但又同时要求高、低音从最强到最弱的整个调节过程里，中音信号（通常指1000赫）不发生明显的幅度变化，以保证音量大致不变。
所谓提升或衰减高、低音，都是相对于中音而言的。
先把中音作一个固定衰减（或加深负反馈）然后让高音或低音衰减小一些（或负反馈轻一些），就算是得到提升。
因此，为了弥补音调控制电路的增益损失，常需增加一到两级放大电路。
音调控制电路大致可分为两大类：衰减式和负反馈式。
衰减式音调控制电路的调节范围可以做得较宽，但因中音电平要作很大衷减，并且在调节过程中整个电路的阻抗也在变。
所以噪声和失真大一些。
负反馈式音调控制电路的噪声和失真较小，但调节范围受最大负反馈量的限制，所以实际的电路常和输入衷减联合使用，成为衰减负反馈混合式。
1．衰减式音调控制电路。
典型电路如图：衰减式音调控制典型电路高音、低音分开调节：C1、C2、W1构成高音调节器，R1、R2、C3、C4、W2构成低音调节器。
W1旋到A点时高音提升，旋到B点时高音衰减。
W2旋到C点时低音提升，旋到D点时低音衰减。
组成音调电路的元件值必须满足下列关系：（1）R1≥R2；（2）W1和W2的阻值远大于R1、R2；（3）与有关电阻相比，C1、C2的容抗在高频时足够小，在中、低频时足够大；而C3、C4的容抗则在高、中频时足够小，在低频时足够大。
C1、C2能让高频信号通过，但不让中、低频信号通过；而C3、C4则让高、中频信号都通过，但不让低频信号通过。
只有满足上述条件，衰减式音调控制电路才有足够的调节范围，并且W1、W2分别只对高音、低音起调节作用，调节时中音的增益基本不变，其值约等于R2/R1。
音调电路
音调控制电路音调控制电路音调控制电路的作用主要是为了满足听音者自己的听音爱好，通过对声音某部分频率信号进行提升或者衰减，使整个的声场更加符合听音者对听觉的要求。
一般音响系统中通常设有低音调节和高音调节两个旋钮，用来对音频信号中的低频成分和高频成分进行提升或衰减。
比较高档的音响设备中多采用多频段频率均衡方式，以达到更细致地校正频响的效果。
高低音调节的音调电路，根据其在整机电路中的位置，可分为衰减式、负反馈式以及衰减负反馈混合式音调控制电路三种。
这种电路一般使用高音、低音两个调节电位器；但在少数普及型机中，也有用一个电位器兼作高低音音调控制电路的。
图4所示为负反馈式高低音调节的音调控制电路。
该电路调试方便、信噪比高，目前大多数的普及型功放都采用这种电路。
图中C1、C2的容量大于C3，对于低音信号C1与C2可视为开路，而对于高音信号C3可视为短路。
低音调节时，当W1滑臂到左端时，C1被短路，C2对低音信号容抗很大，可视为开路；低音信号经过R1、R3直接送入运放，输入量最大；而低音输出则经过R2、W1、R3负反馈送入运放，负反馈量最小，因而低音提升最大；当W1滑臂到右端时，则刚好与上述情形相反，因而低音衰减最大。
不论W1的滑臂怎样滑动，因为C1、C2对高音信号可视为是短路的，所以此时对高音信号无任何影响。
高音调节时，当W2滑臂到左端时，因C3对高音信号可视为短路，高音信号经过R4、C3直接送入运放，输入量最大；而高音输出则经过R5、W2、C3负反馈送入运放，负反馈量最小，因而高音提升最大；当W2滑臂到右端时，则刚好相反，因而高音衰减最大。
不论W2的滑臂怎样滑动，因为C3对中低音信号可视为是开路的，所以此时对中低音信号无任何影响。
普及型功放一般都使用这种音调处理电路。
使用时必须注意的是，为避免前级电路对音调调节的影响，接入的前级电路的输出阻抗必需尽可能地小，应与本级电路输入阻抗互相匹配。
图5所示为衰减式高低音调节的音调控制电路。
用AD827OPA2604NE5532制作的负反馈高中低音调电路
用AD827/OPA2604/NE5532制作的负反馈高中低音调电路音调控制电路的作用是用于适时调整音色，使之符合各种不同的听音要求，用来补偿音源的录音缺陷或音箱的频响等，由于其结构和使用方法比较简单，负作用少，因而对一般条件的用户来说，使用音调控制器简单可靠，它的用途在音响系统中占有重要的地位，在一些网友的观点是音响系统特别是音频功率放大电路中以简洁为上的原则为上，减少信号通道中多余功能电路，以达到原汁原味的听音效果，笔者也赞成这种说法，问题是如果你已拥有够发烧级的高档音箱单元，它的高低频响应达到一个理想的较为平坦曲线，这种说法是对的，而多数人拥用的箱体单元是普通的低价市面货，加上音调电路来改善它的高低频延伸，在听音效果上还是相当的一个投资少见效快的一个途径。
音响电路的种类有RC衰减式和反馈式两面种，还有本站价绍的AA类音调电路（实际上也是RC衰减式，只不过前级用AA类放大），两种电路各有优缺点，RC电路由于为无源元件，电路工作稳定，相位特性好，但是信噪比差，对前后级放大电路输入输出阻抗的要求较高，易受外界磁场的干挠，还有一个是对高低音的控制范围较小。
负反馈式音调电路有一定的增益，信噪比高，非线性失真较小，电路的动态范围大，但是由于电路处于深度负反馈状态，如果布线设计不合理的易产生自激，综合以上的两种电路的优缺点，本站决定选用反馈式音调电路来配合本站的SSE01/SSE02，理由是它的缺点可以在精心合理的布线中加以克服，同时在运放的输出端和反相输入端加入防自激的相位补偿电容，在运放的电源供电脚4, 8脚最近的位置加入电源退耦电容，这样也为使用转换速率较高对电路设计和布线要求较高的发烧运AD82 7/OPA2604做音调控制创造条件，不选用RC电路另外一原因是本站的曾搞出的AA音调板并定做出成品，在实际上和SSE01/SSE02板配合时信噪比不理想且易受电源变压器的磁场干挠，故放弃它重新设计为下面介绍的SSE06 HIFI音调板，在实际配合本站的SSE01／SSE02板时通过更换不同的运放，均达到相当满意听音效果。

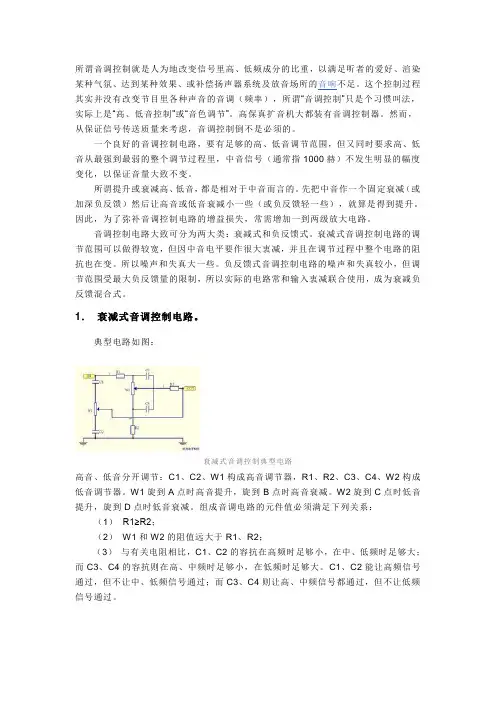

高低音调节电路

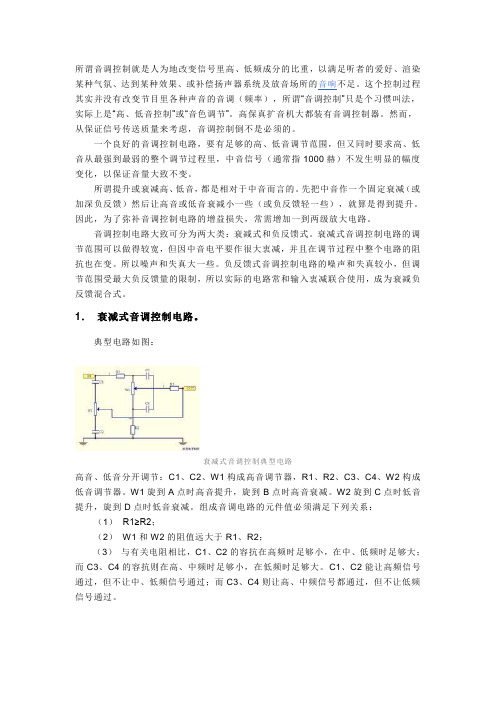

高低音调节电路标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]所谓音调控制就是人为地改变信号里高、低频成分的比重，以满足听者的爱好、渲染某种气氛、达到某种效果、或补偿扬声器系统及放音场所的不足。
这个控制过程其实并没有改变节目里各种声音的音调（频率），所谓“音调控制”只是个习惯叫法，实际上是“高、低音控制”或“音色调节”。
高保真扩音机大都装有音调控制器。
然而，从保证信号传送质量来考虑，音调控制倒不是必须的。
一个良好的音调控制电路，要有足够的高、低音调节范围，但又同时要求高、低音从最强到最弱的整个调节过程里，中音信号（通常指1000赫）不发生明显的幅度变化，以保证音量大致不变。
所谓提升或衰减高、低音，都是相对于中音而言的。
先把中音作一个固定衰减（或加深负反馈）然后让高音或低音衰减小一些（或负反馈轻一些），就算是得到提升。
因此，为了弥补音调控制电路的增益损失，常需增加一到两级放大电路。
音调控制电路大致可分为两大类：衰减式和负反馈式。
衰减式音调控制电路的调节范围可以做得较宽，但因中音电平要作很大衷减，并且在调节过程中整个电路的阻抗也在变。
所以噪声和失真大一些。
负反馈式音调控制电路的噪声和失真较小，但调节范围受最大负反馈量的限制，所以实际的电路常和输入衷减联合使用，成为衰减负反馈混合式。
1．衰减式音调控制电路。
典型电路如图：衰减式音调控制典型电路高音、低音分开调节：C1、C2、W1构成高音调节器，R1、R2、C3、C4、W2构成低音调节器。
W1旋到A点时高音提升，旋到B点时高音衰减。
W2旋到C点时低音提升，旋到D点时低音衰减。
组成音调电路的元件值必须满足下列关系：（1）R1≥R2；（2） W1和W2的阻值远大于R1、R2；（3）与有关电阻相比，C1、C2的容抗在高频时足够小，在中、低频时足够大；而C3、C4的容抗则在高、中频时足够小，在低频时足够大。
C1、C2能让高频信号通过，但不让中、低频信号通过；而C3、C4则让高、中频信号都通过，但不让低频信号通过。

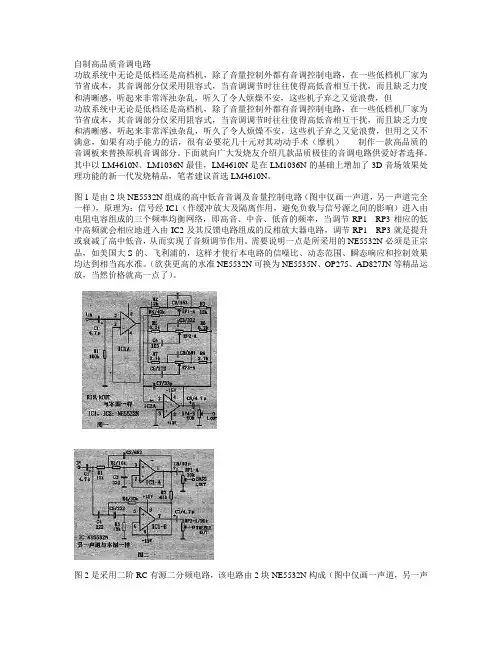

自制高品质音调电路
自制高品质音调电路功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰，而且缺乏力度和清晰感，听起来非常浑浊杂乱，听久了令人烦燥不安，这些机子弃之又觉浪费，但功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰，而且缺乏力度和清晰感，听起来非常浑浊杂乱，听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意，如果有动手能力的话，很有必要花几十元对其动动手术（摩机）-----制作一款高品质的音调板来替换原机音调部分。
下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。
其中以LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品，笔者建议首选LM4610N。
图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为：信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率，当调节RP1---RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节RP1---RP3就是提升或衰减了高中低音，从而实现了音频调节作用。
需要说明一点是所采用的NE5532N必须是正宗品，如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。
（欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了）。
图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。
NE5532N组成的高中低音音调及音量控制电路
功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰，而且缺乏力度和清晰感，听起来非常浑浊杂乱，听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意，如果有动手能力的话，很有必要花几十元对其动动手术（摩机）–––––制作一款高品质的音调板来替换原机音调部分。
下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。
其中以LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品，笔者建议首选LM4610N。
图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为：信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率，当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节RP1–––RP3就是提升或衰减了高中低音，从而实现了音频调节作用。
需要说明一点是所采用的NE5532N必须是正宗品，如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。
（欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了）。
字串4字串5图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。
利用该电路的缺点是要多增加一对功板电路及增多一组接线柱。
相对来说需要多花点钱，但采用前级分频的优点却是非常明显的：①改善了低音音质；②兼顾了高低音扬声器的发声效率；③解决了以住电路中高低音扬声器联接时存在的阻抗不匹配问题；④音调调节的动态范围明显变大。
负反馈式高低音调
综合试验报告（算2次报告）
1、对照原理图说明电路原理。（重点是音调 控制电路、前置放大电路、功放电路和电 源电路） 2、正确识别元件、如何判别元件极性。（重 点是晶体管、电解电容、色环） 3、学会估算各级静态工作点。 4、安装、焊接、调试、排除故障、试听体会。 不少于1000字。
NEN组成的高中低音音调及音量控制电路
功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省本钱，其音调局部仅采用阻容式，当音调调节时往往使得上下音相互干扰，而且缺乏力度和清晰感，听起来非常浑浊杂乱，听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意，如果有动手能力的话，很有必要花几十元对其动动手术〔摩机〕–––––制作一款高品质的音调板来替换原机音调局部。
下面就向广阔发烧友介绍几款品质极佳的音调电路供爱好者选择。
其中以LM4610N、LM1036N最正确，LM4610N是在LM1036N的根底上增加了3D音场效果处理功能的新一代发烧精品，笔者建议首选LM4610N。
图1是由2块NE5532N组成的高中低音音调及音量控制电路〔图中仅画一声道，另一声道完全一样〕，原理为：信号经IC1〔作缓冲放大及隔离作用，防止负载与信号源之间的影响〕进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率，当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反应电路组成的反相放大器电路，调节RP1–––RP3就是提升或衰减了高中低音，从而实现了音频调节作用。
需要说明一点是所采用的NE5532N必须是正宗品，如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均到达相当高水准。
〔欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了〕。
字串4字串5图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成〔图中仅画一声道，另一声道一样〕，图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到上下音音量控制电位器再分别进入上下音功放电路去推动高音喇叭和低音喇叭。
利用该电路的缺点是要多增加一对功板电路及增多一组接线柱。
相对来说需要多花点钱，但采用前级分频的优点却是非常明显的：①改善了低音音质；②兼顾了上下音扬声器的发声效率；③解决了以住电路中上下音扬声器联接时存在的阻抗不匹配问题；④音调调节的动态范围明显变大。
详解音量控制器和音调控制器电路
详解音量控制器和音调控制器电路音量控制器1.典型双声道音量控制器电路图4-41所示是双声道音量控制器。
RP1-1和RP1-2是双联同轴电位器，用虚线表示这是一个同轴电位器，其中RP1-1是左声道音量电位器，RP1-2是右声道音量电位器。
图4-41 双声道音量控制器当音量调节中转动音量旋钮时，RP1-1和RP1-2的动片同步动作，动片向上滑动时动片输出信号增大，送到后面功率放大电路中的信号增大，音量增大，反之则减小。
重要提示音量控制器中采用Z(指数)型电位器，均匀转动音量电位器转柄时，动片与地端之间的阻值一开始上升较缓慢，后来阻值增大较快。
这样，较小音量时，馈入扬声器的电功率增大量变化较小，音量较大时馈入扬声器的电功率增大量上升很快，这与人耳的对数听觉特性恰好相反，这样在均匀转动音量电位器转柄时，人耳感觉到的音量是均匀上升的，如图4-42所示。
图4-42 曲线示意图2.电子音量控制器电路重要提示普通音量控制器电路结构简单，但存在一个明显的缺点，就是当机器使用时间较长以后，由于音量电位器的转动噪声会引起在调节音量时扬声器中出现“咔啦、咔啦”的噪声。
这是因为音量电位器本身直接参与了信号的传输，当动片与碳膜之间由于灰尘、碳膜磨损存在接触不良时，导致信号传输有中断，引起噪声。
采用电子音量控制器后，由于音频信号本身不通过音量电位器，而且可以采用相应的消除噪声措施，这样即使电位器动片接触不好时也不会引起明显的噪声。
另外，双声道电子音量控制器电路中可以用一只单联电位器同时控制左、右声道的音量。
图4-43所示是电子音量控制器电路。
VT1、VT2构成差分放大器，VT3构成VT1和VT2发射极回路恒流管，RP1是音量电位器。
图4-43 电子音量控制器电路音频信号传输线路是：音频信号Ui经C1耦合，加到VT1基极，经放大和控制后从其集电极输出。
图4-44所示是信号传输过程示意图。
电路工作原理是：VT1和VT2发射极电流之和等于VT3的集电极电流，而VT3集电极电流受RP1动片控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NE5532N组成的高中低音音调及音量控制电路
[日期:2008-08-13 ] [来源:东哥单片机学习网 作者:佚名] [字体：大中小] (投递新闻)
功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰，而且缺乏力度和清晰感，听起来非常浑浊杂乱，听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意，如果有动手能力的话，很有必要花几十元对其动动手术（摩机）–––––制作一款高品质的音调板来替换原机音调部分。
下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。
其中以LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品，笔者建议首选LM4610N。
图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为：信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率，当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节RP1–––RP3就是提升或衰减了高中低音，从而实现了音频调节作用。
需要说明一点是所采用的NE5532N必须是正宗品，如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。
（欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了）。
图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。
利用该电路的缺点是要多增加一对功板电路及增多一组接线柱。
相对来说需要多花点钱，但采用前级分频的优点却是非常明显的：①改善了低音音质；②兼顾了高低音扬声器的发声效率；
③解决了以住电路中高低音扬声器联接时存在的阻抗不匹配问题；④音调调节的动态范围明显变大。
正是如此很多发烧友都爱玩电子分频功放。
图3是一款音量、音调、平衡、等响控制电路，其核心是采用美国国家半导体公司的高品质音调电路LM1036N，并配以美国大S精品运放NE5532N作一级放大及展宽作用（T2与NEH短接时起作用，对卡座效果好），LM1036N是采用直流电平控制音调（高低音）、音量、平衡的双声道集成电路，并有等响控制，其作用是因人耳在音量较小时对高低频信号灵敏度下降，因而需要在不同音量时对高低频信号作适当附加提升补偿，以使人耳在任何响度
下均能听到平坦、均衡的响度（图3中LM1036N的7脚与12脚相接时起作用）。
采用直流电平控制的优点是高低音调节互不影响，电位器用普通品并用长导线向外连接也无噪音引入，控制非常平滑。
LM1036N的主要性能如下：工作电压为9－18V（通常用12－15V），信噪比90dB，音调控制范围15dB，音量控制范围80dB，失真仅为0.03％。
LM1036N其高音解析力和低音力度极佳，音质清晰自然流畅，是作功放音调的精品，相信广大发烧友在众多电子刊物上了解过了吧！
在这里向广大发烧友推介一款比LM1036N还佳的音调电路——LM4610N，该集成芯片是美国国家半导体公司（即NS公司）新推出的一款包含了LM1036N的全部功能外，还具有立体声3D环绕声音场效果处理功能，当K2接通时3D环绕声处理功能开启，此时可根据自己的爱好将立体声三维（3D）音场效果调至最佳即可！LM4610N的主要性能参数如下：工作电压为9－16V（典型采用12V），音调调节范围±15dB，平衡调节范围1－20dB，音量调节范围75dB，总谐波失真仅为0.03％，信噪比80dB，频响宽达250KHz。
LM4610N除具备了LM1036N极佳的音质外还具备了3D环绕声音场效果处理功能（开关接通调节RP5可获喜欢的效果），其三维空间感包围感极强(类似SRS的效果)，图4是LM4610N的应用电路，是替换或组装功放系统中音调部分的首选之极品。
只要元件完好，焊接正确，上述四种音调电路的制作并不难，关键在于合理地设计印刷线路板，采用高品质的发烧元件才能发挥各自的特性，笔者的设计以上四种音调电路均不带变压器电源的，因为带变压器只会增加电磁波对音质的干扰，而整流滤波更是多此一举，功放中难道没有合适的电源吗？的确没有可制作一个有源伺服电源或并联式稳压电源，其效果还能发挥到至高景界！笔者元件选择：①耦合电容用日本优质电容；②无极电容采用日本乐声CBB金属化无感电容；③电阻全用低噪音精度高的五色环金属膜电阻；④线路板采用环氧板的，（业余情况下制作最好镀一层锡，批量生产可采用镀银工艺的，效果更佳）；⑤由于LM4610N是新近在中国市场推出，比较难买，可以邮购得到。
替换功放机音调部分具体视不同的机子，有不同的方案，相信有动手能力的朋友一定会的，在这里仅推荐一个如何组装功放的方案：音源（如CD、VCD机等）→音效处理电路（如62415、BBE、3D等）→音调电路（如本文的四种电路）→前置放大（可以不要，若要则要合理调整放大倍数）→功放电路（如TDA1514A、LM4766、LM1875T、LM3886TF、TDA7294等）→喇叭保护，另外还需变压器及电源部分等，组装时注意要一点接地法，力求噪音最小为止。
