特高压输电线路设计 毕业论文
高压输电线路设计工作论文
高压输电线路设计工作论文【摘要】我国能源输送中高压输电线路发挥着非常重要的作用，在全世界一直在持续发展。
高压输电线路担负着分配电能、输送电能的任务，是电力系统的重要组成部分。
随着国民经济快速增长，国家电力实现了跨越式发展，各地电网的建设发展迅猛，电网输送能力极大的增强，供电可靠性逐步提高。
但在建设电网的过程中，要充分考虑设计、施工等各个方面的问题，合理施工、优化设计、保质保量，并且要最大限度地降低施工成本。
虽然一般来说对技术要求越高，所需要的资金也越多，但是输电线路设计人员要通过不断地研究、不懈的努力，通过合理的设计达到经济性与技术性的统一平衡。
一、高压线路基础设计一般来说，基础越深体积越小、受力越好，但因为有地下水的影响，流砂、泥水现象出现的几率在基础深埋后会加大，这样既会加大需要的投资又会造成工期的延长，给施工带来很多困难。
由于埋深的局限性和地质的特殊性，浅埋式是我国当前的基础型式，通过增加基础的重量，适当加大基础地板的尺寸来满足上拔稳定，这样比较安全也比较经济。
承力塔埋深度应该控制在三到四米左右，直线塔埋的深度要控制在两米左右可减少地下水对施工的影响。
同时要逐地段逐基进行优化设计，根据每基塔的受力情况和高压输电线路工程的实际地质情况，特别对于承力塔，因为其对造价的影响较大，三拉一压或两拉两压的方式比较合理和经济。
二、杆塔的定位设计杆塔定位分为室内和室外定位。
杆塔的室外定位是在野外现场复核校正室内排定的杆塔位置，然后用标桩将之固定。
杆塔的室内定位用最大弧垂模板在平断面图上排定杆塔位置。
适当的杆塔位置排定，会影响线路建设的运行的安全可靠性和经济合理性。
杆塔定位要求在各种气象情况下，导线上的任一点对地面的距离必须在安全距离以上。
在丘陵地带和山地定位时，为了保证导线上的任一点对地面的距离必须保持安全距离，需要用最大弧垂模板确定定位档距。
跨越、转角、耐张、终端等特种杆塔先进行定位，再分段排定各耐张段的直线杆塔的位置，计算出该耐张段的代表档距，再查取或计算导线应力，算出km值，看所用模板的km值与此km值是否近似，如果近似说明该段杆位排得正确。
电力工程高压输电线路设计分析论文
电力工程高压输电线路设计分析论文•相关推荐电力工程高压输电线路设计分析论文1电力工程高压输电线路的设计管理目前，我国的电力工程在对高压输电线路的设计管理中仍存在一定的问题，这就要求各施工单位在充分遵守现有规章制度的基础上，全面控制高压输电线路设计的整个过程，落实管理人员的责任和义务，严格实行责任到人制度，确保管理人员能对电力工程高压输电线路进行全面的管理工作。
1.1高压输电线路设计管理的作用一般而言，电力工程高压输电线路的施工设计包括线路施工的前期准备、线路施工的实际安装和线路施工的后期验收。
因此，电力工程高压输电线路的设计管理工作通常是基于上述3方面开展的。
虽然在不同的线路设计阶段中的管理内容有差异，但其之间具有明显的联系性，这就要求相关人员必须充分调动积极因素，确保工程企业中的人力和物力资源的作用都能得到充分发挥，促使其更加快速、安全地完成电力工程高压输电线路的设计工作。
1.2高压输电线路的设计过程管理1.2.1线路设计的前期管理对电力工程高压输电线路的施工前期进行充分的管理工作，能确保线路设计更加科学、合理。
1.2.1.1开展设计审查的组织工作施工组织设计是指对高压输电线路的设计过程进行相关指导的技术文件。
通过对高压输电线路的设计工作进行全面、严格的组织和计划，可有效实现施工管理的目的。
1.2.1.2开展合理的设计沟通在进行电力工程高压输电线路的设计前，要求与各个施工单位必须进行充分的沟通和交流，使其参与到工程项目的图纸设计活动中来，从而帮助设计人员及时发现电力工程高压输电线路设计中存在的问题，使设计方案能更好地为高压输电线路施工提供依据和保障。
1.2.2线路设计的过程管理在实际施工过程中，设计人员必须严格遵循“安全第一”的设计理念，预测高压输电线路施工过程中可能遇到的各种危险点和危险源，并进一步识别风险，采取相应的防护措施保护施工。
同时，必须在设计图纸中详细说明在实际施工中可能存在的安全隐患，以确保在实际施工中实现安全“双零”。
特高压输电线路设计与运行研究

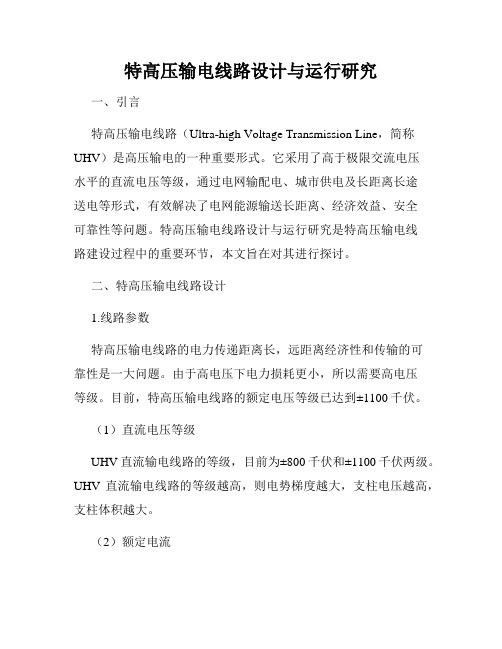

特高压输电线路设计与运行研究一、引言特高压输电线路（Ultra-high Voltage Transmission Line，简称UHV）是高压输电的一种重要形式。
它采用了高于极限交流电压水平的直流电压等级，通过电网输配电、城市供电及长距离长途送电等形式，有效解决了电网能源输送长距离、经济效益、安全可靠性等问题。
特高压输电线路设计与运行研究是特高压输电线路建设过程中的重要环节，本文旨在对其进行探讨。
二、特高压输电线路设计1.线路参数特高压输电线路的电力传递距离长，远距离经济性和传输的可靠性是一大问题。
由于高电压下电力损耗更小，所以需要高电压等级。
目前，特高压输电线路的额定电压等级已达到±1100千伏。
（1）直流电压等级UHV直流输电线路的等级，目前为±800千伏和±1100千伏两级。
UHV直流输电线路的等级越高，则电势梯度越大，支柱电压越高，支柱体积越大。
（2）额定电流额定电流是电力系统综合规划的结果，在特高压输电线路中同样是一个非常重要的参数。
通过降低额定电流，可以有效减小输电线路的电唤醒和造价。
额定电流随着电压等级的升高而降低。
2.线路输电能力（1）线路耐受能力在特高压输电线路设计过程中，应该考虑到线路的耐受能力，即输电能力。
在设计特高压输电线路时，需要保证任何时刻，硬件设施，诸如线路、变电站、断路器或互感器等都承受及时和大量的负载。
（2）线路的有功功率损耗线路的有功功率损耗是指线路中电流通过时耗散的能量，它直接关系到电力的经济性。
线路的有功功率损耗是否被控制在一个合适的范围内是特高压输电线路设计的重要因素之一。
3.线路材料在特高压输电线路设计中，材料选择是非常重要的。
特高压输电线路将传输超过1000千伏的电力，需要使得所选材料具有承受这些电力的能力，例如对相当大电压梯度和电力打击承受能力良好的材料。
目前大部分特高压输电线路杆塔都是以钢制为主要材料。
4.线路敷设在特高压输电线路设计中，线路模型的敷设非常重要。
电力系统高压输电线路关键技术研究论文
电力系统高压输电线路关键技术研究论文•相关推荐电力系统高压输电线路关键技术研究论文摘要:随着我国科学技术的发展，电力系统高压输电线路施工技术也在不断地创新。
基于此本文将针对电力系统高压输电线路施工过程进行分析，进而针对悬浮抱杆组立杆塔技术、飞行器悬空展放导引绳技术、挂胶放线滑车放置导线技术以及八分裂子导线同步展放技术进行了阐述，希望可以促进人们的理解与认识。
关键词:新时期;电力系统;高压输电线路施工;关键技术现阶段，我国的电力系统高压输电线路施工人员对于新时期关键技术的认识程度还不够，具体的应用还存在着很多的问题，所以本文针对新时期电力系统高压输电线路施工关键技术的探讨研究是很有现实意义的。
1电力系统高压输电线路施工过程电力系统高压输电线路施工过程的优化，是提高施工效率与质量的关键。
现阶段，电力系统高压输电线路施工过程可以大致分为以下几个步骤，如下表所示。
首先，线路基础施工，具体来说就是把杆塔埋入地下，使得杆塔在受到外力影响的过程中，不会变形或是倾倒，从而达到减少运行故障发生的作用。
此步骤要特别注意施工技术选择应用的因地制宜以及合理性。
其次，线路杆塔施工，杆塔作为支撑主体，通常情况下，在该步骤实施的过程中，会采用组合型杆塔结构进行，这种结构又可以分为整体组立和分解组立。
由于电力系统高压输电线路的重量较大，所以线路塔杆的牢固性以及承载力尤为重要。
再次，线路架线施工，放线、收线是基础，在具体的实施过程中，导线损伤面积的控制与修补十分关键，必要时可以进行受损部位的'裁剪去除。
此外，铁塔组装的完整，控制螺栓紧固率，混凝土强度，避雷线弧垂正误差的控制也十分重要。
最后，线路开挖施工，要以图纸为基础吗，尽量避免开挖扰动影响，施工后即刻进行混凝土浇筑。
在此过程中，施工人员的安全是尤其要注意的。
2新时期电力系统高压输电线路施工关键技术2．1悬浮抱杆组立杆塔技术悬浮抱杆组立杆塔技术是新时期电力系统高压输电线路施工的关键技术之一，悬浮抱杆组立杆塔，首先，需要进行抱杆的组立。
特高压输电线路的设计和优化研究
特高压输电线路的设计和优化研究随着能源需求的不断增加，电力的发展已经成为国民经济持续协调发展的重要支撑。
在供给电力的同时，电网的安全和可靠性也已成为保障社会稳定和经济发展的重要保障。
而特高压输电线路不仅是如何保障电网安全和可靠性的必需品，更是如何提高能源的传输效率和节能减排的必由之路。
特高压输电线路设计的核心问题，是如何在全面满足电力传输需要的前提下，最大化地提高电力传输的效率和可靠性。
在这个基础上，特高压输电线路的优化便成为了一个重要的研究课题。
本文将从输电线路的设计和优化两个方面入手，探讨特高压输电线路的设计和优化研究。
一、特高压输电线路的设计特高压输电线路的设计，首先需要考虑的是关键元器件的优化。
例如，经过不断地研究和改进，目前特高压输电线路中的导线材料已经逐渐更新为铝间合金导线，其在导电性、机械强度、氧化腐蚀等方面都具有很高的性能。
同时，特高压输电线路中的绝缘体也非常重要，其具体的绝缘参数要从线路性能要求出发，针对不同的工况环境进行合理的选择，以保障线路的安全和可靠性。
其次，特高压输电线路的设计还需要注重线路结构的合理性。
在电力传输时，强劲的风力或压力都能给输电线路的结构带来很大的不稳定性，所以在设计时需要充分考虑线路结构的抗风性能。
同时，考虑到力学性能和制造成本，输电线路中的金具或造型件，如金属耳板、金属板、金属接头等，也要选用优质的材料，并且进行合理的结构设计，以提高线路整体的安全性和可靠性。
此外，特高压输电线路的设计还需要考虑如何提高线路的传输能力。
在一些传输负载较大的情况下，线路中容易因为电流过载而发生失效现象，这时就需要通过优化线路参数或引入新的技术手段来提高线路的传输能力。
例如，可以通过增加地线直流阻抗、降低北极地区大气层辐射等措施来提高线路的传输能力。
二、特高压输电线路的优化研究特高压输电线路的优化研究需要从两个方面入手：一方面是对整个线路组合的优化；另一方面是对输电系统的整体性能进行优化。
特高压直流输电原理与设计
毕业设计（论文）题目：特高压直流输电原理及设计所属院（系）电子信息工程学院2012年5月28日毕业设计（论文）任务书学院（直属系）：电子信息工程学院时间：2012 年 4月 17日说明：一式两份，一份装订入学生毕业设计（论文）内，一份交学院（直属系）。
目录摘要.............................................................................................................................. I II ABSTRACT ................................................................................................................. I V 第一章引言............................................................................................................. - 1 -1.1研究背景..................................................................................................... - 1 -1.2国内外研究现状......................................................................................... - 2 -1.3本文主要内容............................................................................................. - 3 -第二章系统总体设计.. (4)第三章换流站工作原理 (6)3.1换流站基本介绍 (6)3.2换流站接线原理 (6)3.3换流站工作原理 (8)第四章换流站无功补偿装置 (9)4.1换流站无功补偿原理 (9)4.1.1换流站无功因数 (9)4.1.2换流器消耗无功功率分析 (9)4.2无功补偿装置类型 (12)4.2.1 容性无功补偿装置容量确定 (12)4.2.2 感性无功补偿装置容量确定 (13)4.2.3 无功补偿与交流滤波器的协调 (13)4.2.4 静止无功补偿装置 (14)4.3无功补偿装置分组 (14)4.3.1 无功小组容量估算 (15)4.3.2 无功大组容量确定 (15)4.4无功功率控制 (16)4.4.1不平衡无功控制 (17)4.4.2 交流电压控制 (18)4.4.3 可投切高压电抗器控制 (19)4.4.4 交流系统其他无功补偿设备投切控制 (19)4.4.5 连续调节无功补偿装置 (19)第五章滤波器设计 (21)5.1 PLCI产生的原因及其抑制方法 (21)5.1.1 PLCI产生的原因 (21)5.1.2 PLCI的抑制方法 (21)5.2 RI产生的原因及其抑制方法 (22)5.2.1 RI产生的原因 (22)5.2.2 RI的抑制方法 (23)5.3 换流站交流侧滤波 (23)5.3.1 滤波系统分类 (23)5.4换流站直流侧滤波器 (27)第六章基于MATLAB/Simulink的直流输电仿真 (29)6.1软件介绍 (29)6.1.1 MATLAB语言的特点 (29)6.1.2 MATLAB在电力系统中的应用 (30)6.2直流输电仿真 (31)6.2.1模块设计 (31)6.2.2 仿真结果 (33)参考文献 (35)致谢 (36)摘要特高压直流输电系统存在很多优势，它的发展也越来越得到重视,目前直流输电技术逐渐被广泛应用在实际工程中。
高压架空输电线路论文设计优化论文
高压架空输电线路论文设计优化论文
要想保障电网安全稳定地运行，就必须要优化高压架空输电线路的设计，加强电网的自愈功能，对于电网应对冰灾、雨雪天气以及地震等自然灾害的能力也要相对提高，最终才能实现电网系统正常的输送和分配电能。
输电线路是电网的骨架，在城市电网的建设中，要充分考虑到各个方面的因素，避免出现关于输电线路的生态环境影响、智能化设计、在线监测等方面的问题。
尽量做到能够合理施工、最大限度的降低工程的成本，并且能够保证工程的质量。
1高压架空电网线路的设计建议
现阶段最常用的两种输电线路就是电缆线路以及架空线路，而其中最常见的便是架空输电线路。
由于架空输电线路的特殊安装方式，只需要将绝缘的裸导线，安装悬架在杆塔上，所以架空输电线路只需要几个重要组成部分，分别是输电线路绝缘子、输电线路导线以及输电线路杆塔。
1.1电网线路绝缘子
绝缘子作为一种高压架空输电线路的重要构件，它的主要作用就是在工作状态下可以支撑导线，并且将输电线路导线与大地隔离开。
由于高压架空输电线路的电压较高，所以其对于绝缘的要求也很高，因此，必须要在绝缘材料上面加以控制。
当前在高压架空输电线路中。
特高压输电线路的设计与施工
特高压输电线路的设计与施工随着人们对电力需求不断增长，电力输送距离也不断延长，传统的输电方式难以满足需求。
特高压输电线路因其输电距离远、损耗少、效率高等特点，成为大规模电力输出的重要形式。
本文将从特高压输电线路的设计和施工两个方面进行探讨。
一、特高压输电线路的设计特高压输电线路的设计属于电力工程领域的高难度技术，在设计多元化、复合化、国际化和系统化的同时，还要在结构上保证牢固可靠，保证输电效果不受干扰。
设计特高压输电线路需要考虑多方面因素，如输电距离、输电量、输电方式、线路材料等。
首先要考虑的是输电距离。
特高压输电线路的传输距离一般在1000千米以上，这需要保证电力的传输效率和货品的完整性。
而在一定距离内，损耗就会大大增加。
因此，在设计特高压输电线路时，应重点考虑如何降低损耗和保证功率传输的完整性。
其次，还需要考虑到输电量。
传统的光缆在输电量达到一定数量级之后，便会出现带宽瓶颈，难以应付大量数据的高速传输。
而特高压输电线路采用的是大容量的电缆传输方式，可以处理大规模的数据传输。
此外，选材也是设计特高压输电线路的一个重要因素。
高质量、低损耗的线路材料能够保证输电效率和器件的使用寿命。
通常来说，特高压输电线路采用的是导体材料为铜和铝合金，绝缘材料为高压接触的聚烯烃（XLPE）。
二、特高压输电线路的施工特高压输电线路的施工并非易事，需要经过多方协调和复杂的工程操作。
在施工之前，首先是地勘和勘测，确定线路的走向和所需的自然资源，确定施工的技术路线，做好电力资源的准备。
其次是线路的组装和安装。
组装和安装时要保证各线路材料的质量和数量一致，并根据地理地形、天气环境和施工地特点选择合适的施工方法。
随后进行性能测试。
对线路、设备和工作情况进行全面性能测试，验证功能是否达到预期效果。
最后是接地屏幕和电源系统的安装，测试和调试。
在整个施工过程中，还要密切关注电流传输的情况，确保每条线路的转换效率和传输质量。
同时，也要保证工作人员的安全和作业环境的良好。
电气毕业设计论文 特高压输电线路不平衡度的研究
目录摘要 (I)Abstract (II)1引言 (1)1.1研究背景 (1)1.2中国特高压交流输电工程简介 (1)1.3本论文的章节安排 (2)2输电线路参数的计算 (3)2.1输电线路电阻参数的计算 (3)2.2输电线路电感参数的计算 (3)2.2.1单根导线电感参数的计算 (3)2.2.2分裂导线电感参数的计算 (4)2.3输电线路电容参数的计算 (5)2.3.1单根导线电容参数的计算 (5)2.3.2分裂导线电容参数的计算 (6)2.4输电线路电导参数的计算 (7)3 输电线路不平衡度的理论分析 (8)3.1不对称问题的分析方法 (8)3.1.1序分量分析方法 (8)3.1.2相分量分析方法 (9)3.2单回输电线路不平衡度的计算 (9)3.2.1电流不平衡度的计算 (10)3.2.2电压不平衡度的计算 (13)3.3同塔双回输电线路的不平衡度 (17)3.3.1同塔双回输电线路不平衡度的定义 (17)3.3.2同塔双回输电线路不平衡度的计算 (19)3.4特高压长距离输电线路不平衡度的分析 (22)4 基于PSCAD/EMTDC仿真软件的仿真分析 (23)4.1 PSCAD/EMTDC概述 (23)4.1.1 PSCAD/EMTDC简介 (23)4.1.2 PSCAD/EMTDC仿真软件中的输电线路模型 (23)4.1.3 MATLAB简介 (24)4.2特高压输电线路的不平衡度仿真 (24)4.2.1相序排列对输电线路不平衡度的仿真分析 (26)4.2.2输电线路长度对线路不平衡度的仿真分析 (29)5 结论 (33)参考文献 (34)致谢 (35)ContentsAbstract (II)1 Introduction (1)1.1 Research background (1)1.2 The brief introduction of Chinese EHV AC transmission project (1)1.3 The arrangement of the paper (2)2Calculation of transmission line parameters (3)2.1 Calculation of transmission line resistance (3)2.2 Calculation of transmission line inductance (3)2.2.1 Calculation of single transmission line inductance (3)2.2.2 Calculation of split transmission line inductance (4)2.3 Calculation of transmission line capacitance (5)2.3.1 Calculation of single transmission line capacitance (5)2.3.2 Calculation of split transmission line capacitance (6)2.4 Calculation of transmission line conductance (7)3 Academic analysis of the transmission line imbalance (8)3.1 Analysis of the asymmetric problem (8)3.1.1 Analysis method of sequence component (8)3.1.2 Analysis method of phase component (9)3.2 Calculation of single transmission line imbalance (9)3.2.1 Calculation of current imbalance (10)3.2.2 Calculation of voltage imbalance (13)3.3 Imbalance of double circuit transmission lines on the same tower (17)3.3.1 The definition of imbalance of double circuit transmission lines on the same tower (17)3.3.2 The calculation of imbalance of double circuit transmission lines on the same tower . 193.4 Analysis of EHV and long-distance transmission line (22)4 Simulation analysis based on PSCAD/EMTDC (23)4.1 Summary of PSCAD/EMTDC (23)4.1.1 Introduction to PSCAD/EMTDC (23)4.1.2 The model of transmission line in PSCAD/EMTDC (23)4.1.3 Introduction to MATLAB (24)4.2 Imbalance simulation of EHV transmission line (24)4.2.1 Phase sequence arrangement of transmission lines imbalance simulation analysis (26)4.2.2 Simulation analysis of transmission line length of line imbalance (29)5 Conclusions (33)References (34)Acknowledgements (35)特高压输电线路不平衡度的研究作者：王庆泽指导教师：娄伟（山东农业大学机械与电子工程学院泰安 271018）摘要：随着我国国家经济的迅速增长，电力能源在工业、农业、国防和科学技术中日益发挥着不可替代的作用。
35kV输电线路设计施工论文
35kV输电线路设计与施工探讨[摘要]：35kv输电线路的设计，一般分为前期设计、初步设计和施工图设计三个阶段，内容包括：线路路径选择、导线型式选择、杆塔型式选择、杆塔受力分析、杆塔基础设计、导线和避雷线应力弧垂计算以及工程预算等。
35kv输电线路设计应确保施工后的输电线路运行经济合理、安全适用，确保安全无故障运行。
本文主要对35kv输电线路的设计及施工中遇到的问题进行了分析。
[关键词]：35kv输电线路设计施工问题中图分类号：td214+.4 文献标识码：td 文章编号：1009-914x（2013）01- 0087-01电力系统中的输电线路属于整个系统中较为重要的组成部分，其作用是分配和传输电能。
电能是一种便捷型的能源，它能够远距离传输，且易于自动控制，在我国各个领域内电能己经成为不可或缺的能源之一。
如果供电系统出现故障，导致大面积供电中断，势必会给生产、生活带来极其严重的影响。
由于输电线路是电能传输的主要途径，线路的优劣直接对电能的输送产生影响。
因此，在供电系统中输电线路的设计与施工显得尤为重要。
基于此点，本文就35 kv输电线路设计与施工方案中常见问题进行探讨。
1 35 kv输电线路设计在设计高压35kv输电线路的过程中，通常分为三个阶段：可行性研究分析阶段、初步设计阶段和施工图设计阶段。
1.1 前期设计阶段35kv输电线路工程设计的前期阶段是可行性研究分析阶段，此阶段主要是按照相关规划要求进行工程实施的调研工作。
可行性研究分析报告的内容有：（1）研究方案。
在研究设计高压35kv输电线路时，分析其可行性要先作出研究方案，这样才能明确研究的对象。
（2）内容真实、准确。
可实行性研究报告是对35kv输电线路设计从技术、经济、工程等方面进行调查研究和比较，井对该线路建成之后取得的经济效益和社会影响进行的顶测，从而提出是否投资和如何进行建设的意见。
所以，可行性研究报告的内容及数据必须可靠、准确，不许有任何的偏差。
