下部结构施工方案
下部结构施工方案
下部结构施工方案
《下部结构施工方案》
下部结构施工方案是指在建筑工程中，对建筑物的地基、基础和地下结构进行施工的方案。
下部结构是建筑物的支撑系统，直接承受建筑物的重量和荷载，因此施工方案的合理性和可行性对建筑物的安全和稳定性至关重要。
在编制下部结构施工方案时，需要充分考虑以下几个方面：地质条件、地基处理、基础设计和施工工艺。
首先需要对工程所在地的地质条件进行充分的调查和分析，包括土壤类型、地下水位、地震烈度等因素，以便确定合理的地基处理方案。
基础设计需要根据建筑物的荷载特点、地质条件和施工现场的实际情况进行合理的设计，包括基础类型、尺寸和深度等。
最后，需要制定详细的施工工艺方案，包括施工顺序、材料选择、施工方法和安全措施等。
在实际的下部结构施工中，需要严格按照施工方案进行操作，确保施工的安全性和质量。
同时，施工中需要根据实际情况进行及时的调整和改进，保证施工过程的顺利进行。
总之，下部结构施工方案是建筑工程中至关重要的一环，它直接关系到建筑物的安全和稳定性。
只有制定合理可行的施工方案，严格按照方案进行施工，才能保证建筑物的安全和质量。
桥梁下部结构安全施工组织方案
桥梁下部构造技术交底及施工方案二级技术交底桥梁是连接两地的重要交通设施，其下部构造是承担桥梁重量并将荷载传导到桥墩或基础上的组成部分。
下面将详细介绍桥梁下部构造技术交底及施工方案。
一、技术交底1.桥梁下部构造的设计原则：按照经济、合理和安全的原则设计桥梁下部构造，确保其能够承受设计荷载并保持结构的稳定性。
2.下部构造的主要组成部分：下部构造包括桥墩、桥台、河床基础等。
桥墩用于承受上部结构的荷载，并将荷载传导到桥台或地基上，桥台连接桥墩，将荷载均匀传递到地基上，河床基础则用于承受河流水流荷载。
3.桥墩的构造要求：桥墩应按照设计要求进行施工，采用混凝土浇筑或钢筋混凝土浇筑。
桥墩的设计高度、形状和数量应满足承载力、稳定性和外形要求。
4.桥台的构造要求：桥台应具备良好的承载力和稳定性，采用钢筋混凝土浇筑。
桥台的宽度和高度应满足设计要求，并进行适当的荷载试验以验证其承载能力。
5.河床基础的施工要求：河床基础应满足抗冲刷和承载能力的要求。
施工时需要先进行河床清淤，然后通过浇筑石子、砂石和混凝土等材料形成稳定的基础。
二、施工方案1.施工准备工作：确定施工队伍、材料供应和设备调配，编制详细施工方案，安排好施工进度和质量控制计划。
2.桥墩施工：首先进行桥墩的地基处理，清理基础，填补坑洞，确保基础平整稳固。
然后进行桥墩的模板搭设和钢筋绑扎，定位精确，确保墩身垂直度。
最后进行混凝土浇筑，采用振捣等工艺保证混凝土的密实性和质量。
3.桥台施工：桥墩完成后，进行桥台的施工。
首先进行桥台的地基处理，清理基础并修补不平整的部分。
然后进行模板搭设和钢筋绑扎，确保桥台的形状和强度。
最后进行混凝土浇筑，采用振捣等工艺使混凝土紧密结实，确保桥台的承载能力。
4.河床基础施工：桥台完成后，进行河床基础的施工。
首先进行河床的清淤工作，将河床中的杂质清理干净，如有必要，可以进行石子和砂石的填充。
然后利用水泥进行浇筑，确保基础的稳定和承载能力。
桥梁下部结构的施工方案
桥梁下部结构的施工方案
桥梁下部结构的施工方案
桥梁下部结构是指桥梁的基础部分，包括桥墩、墩台、桥台等。
下部结构的施工对于桥梁的承载能力和使用寿命具有重要影响，因此在施工过程中需要严格按照规范和标准进行操作。
首先，施工前需要进行桥梁下部结构的细致设计和计算，并编制相应的施工方案。
施工方案应包含施工工期、工艺流程、施工边坡的防护和加固等内容。
在施工过程中，首先需要进行地基处理。
地基处理包括土壤改良、排水、加固等措施。
通过分析地质勘探资料和现场调查，确定地基改良方法，并制定相应的施工方案。
常见的地基处理方法有挖土换土、灌注桩、振动加固等。
接下来是桥梁墩台的施工。
首先，根据设计要求，确定墩台的位置和尺寸，并施工成槽，然后在槽内布置钢筋骨架，并进行混凝土浇筑和养护。
墩台的施工应注意保证施工质量，尤其是钢筋的正确安装和混凝土的浇筑质量。
桥墩的施工是下部结构中最关键的部分。
桥墩的施工需要高度注意施工质量和桥墩的垂直度。
首先，按照设计要求制作桥墩的模板，并进行支撑和固定。
然后，在模板内布置钢筋骨架，并进行混凝土浇筑和养护。
桥墩的施工需要采用高效的工艺，以保证施工质量和施工进度。
最后是桥梁桥台的施工。
桥台的施工包括基础、超高立柱和拉杆锚杆的施工。
在施工过程中，需要根据设计要求进行浇筑和固定。
总之，桥梁下部结构的施工方案需要根据具体情况进行设计和调整。
施工过程中需要保证施工质量，合理安排施工工艺流程，保证施工进度。
只有这样，才能确保桥梁的使用寿命和承载能力。
引桥下部结构施工方案范本
引桥下部结构施工方案范本一、引桥下部结构概述引桥下部结构是指桥梁的支撑和承载系统，包括桥墩、墩台、基础等部分。
其施工方案应充分考虑施工安全、施工质量和工期等因素，保证施工过程中的顺利进行。
二、施工前准备工作在开始引桥下部结构的施工前，需要进行一些准备工作，包括但不限于：1.施工图纸的审查与修改2.施工现场的勘察与测量3.施工方案的制定与审核三、施工方法与工艺根据引桥下部结构的具体情况和现场条件，采用合适的施工方法和工艺是保证施工质量和安全的关键。
1.桥墩施工：–浇筑混凝土桥墩：首先进行桥墩大体积浇筑，然后根据桥墩截面的要求，进行细部修整和抹灰。
–钢管承台支撑：根据桥墩设计要求，安装预制钢管承台，然后将桥墩与承台进行连接。
2.墩台施工：–采用模板支撑的方法，根据墩台设计要求搭建模板，进行混凝土浇筑，并及时进行养护。
3.基础施工：–桥梁基础大体积浇筑：根据桥梁基础设计要求，进行混凝土大体积浇筑。
–钻孔灌注桩基础：根据桥梁设计要求，进行钻孔、放钢筋和灌注混凝土等施工工艺。
四、施工过程中的安全措施为保证施工过程中的安全，需要采取一系列的安全措施，包括但不限于：1.施工现场安全防护：搭建施工现场围挡，设置安全警示标志，以确保施工区域安全。
2.施工过程安全监控：设置监控设备，对施工过程进行实时监测，发现问题及时处理。
3.操作人员培训：对施工人员进行必要的安全培训，提高他们的安全意识和技能。
4.施工材料安全管理：对施工材料进行严格的管理和检测，确保施工过程中的材料安全和质量。
五、施工质量控制为保证施工质量，需要进行严格的质量控制，包括但不限于：1.材料检验：对施工材料进行抽样检测，确保材料符合设计要求并具有合格证明。
2.施工工艺控制：严格按照施工方案和施工工艺要求进行施工，避免出现操作失误。
3.施工质量检查：定期对施工过程进行质量检查，及时发现并纠正施工质量问题。
4.施工记录与验收：按照相关规定对施工质量进行记录和验收，确保施工质量符合标准和要求。
公路桥梁下部结构专项施工方案
桥梁下部构造专题施工方案1 钻孔灌注桩施工措施1.1准备工作：工作内容包括钻机平台、制作和埋设护筒、制备泥浆三个项目。
钻机平台旳平面尺寸按桩基设计旳平面尺寸、结合钻机底座平面尺寸、钻机移位规定、施工措施及其他机具设施布置等状况确定。
钻机场地为陆地时，平整场地，清除杂物，夯打密实，防止钻机产生不均匀沉陷。
场地为陡坡时，用枕木或木排架搭设结实稳定旳工作平台。
在水中钻孔时，搭设水上工作平台，首先运用打桩船将临时钢管桩打入就位，然后搭设临时钻机工作平台，平台保证能支承钻孔机械、护筒加压、钻孔操作、吊放钢筋笼以及灌注水下砼时也许产生旳重量，并有足够旳刚度，保持稳定。
栈桥搭设，用直径18cm木桩用木夯打入水中，构成满堂式支架，上铺20cm×20cm方木作为纵梁，纵梁上铺5cm厚木板构成栈桥，栈桥设计应满足钻机和小型设备在其上行走旳规定。
1.2制作和埋设护筒护筒是钻孔灌注桩施工旳重要环节之一，有固定桩位、导向钻头、隔离地面水并保证孔内水头高出施工水位一定高度，形成静水压力，以保证孔壁不致坍塌。
在施工过程中往往由于护筒埋设不规范，发生坍孔、偏位等事故，导致不必要旳损失。
因此要将护筒旳制作和埋设作为钻孔灌注桩施工中旳重点项目来抓。
1.2.1护筒旳材料和制作旱地及浅水钻孔桩一律采用钢护筒，深水钻孔桩采用钢筋砼护筒和钢护筒相结合。
护筒内径比钻孔桩设计直径大20-40cm，每节护筒旳高度，一般为1.5m-3m, 视详细状况确定。
两节或多节护筒相接时，采用电焊加密水性材料连接，保证护筒有足够旳刚度并不漏水。
1.2.2导向架根据本协议段水文地质状况，护铜下沉长度在5m左右。
为保证钻孔桩旳施工精度不超过容许误差范围，首先要保证护筒旳下沉精度。
为此，护筒采用导向架导向下沉。
1.2.3护筒旳埋设陆上部份：Ⅰ.先精确放样定准，设置保护桩后，用人工开挖；Ⅱ.护筒就位，复查对中无误后，回填粘土并扎实，护筒顶面规定高出地面2.0m。

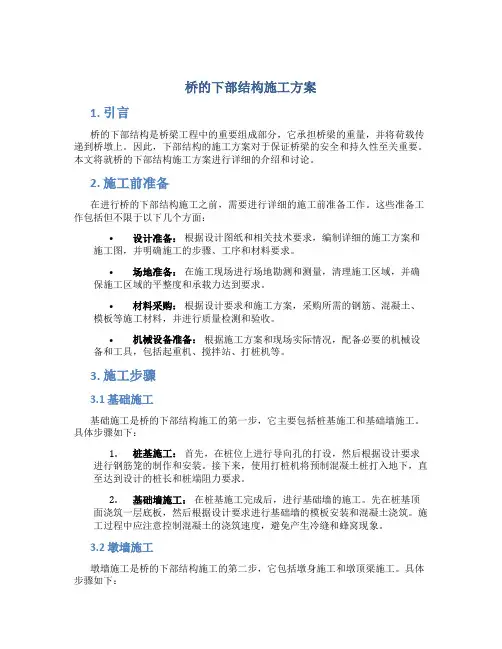

桥的下部结构施工方案
桥的下部结构施工方案1. 引言桥的下部结构是桥梁工程中的重要组成部分，它承担桥梁的重量，并将荷载传递到桥墩上。
因此，下部结构的施工方案对于保证桥梁的安全和持久性至关重要。
本文将就桥的下部结构施工方案进行详细的介绍和讨论。
2. 施工前准备在进行桥的下部结构施工之前，需要进行详细的施工前准备工作。
这些准备工作包括但不限于以下几个方面：•设计准备：根据设计图纸和相关技术要求，编制详细的施工方案和施工图，并明确施工的步骤、工序和材料要求。
•场地准备：在施工现场进行场地勘测和测量，清理施工区域，并确保施工区域的平整度和承载力达到要求。
•材料采购：根据设计要求和施工方案，采购所需的钢筋、混凝土、模板等施工材料，并进行质量检测和验收。
•机械设备准备：根据施工方案和现场实际情况，配备必要的机械设备和工具，包括起重机、搅拌站、打桩机等。
3. 施工步骤3.1 基础施工基础施工是桥的下部结构施工的第一步，它主要包括桩基施工和基础墙施工。
具体步骤如下：1.桩基施工：首先，在桩位上进行导向孔的打设，然后根据设计要求进行钢筋笼的制作和安装。
接下来，使用打桩机将预制混凝土桩打入地下，直至达到设计的桩长和桩端阻力要求。
2.基础墙施工：在桩基施工完成后，进行基础墙的施工。
先在桩基顶面浇筑一层底板，然后根据设计要求进行基础墙的模板安装和混凝土浇筑。
施工过程中应注意控制混凝土的浇筑速度，避免产生冷缝和蜂窝现象。
3.2 墩墙施工墩墙施工是桥的下部结构施工的第二步，它包括墩身施工和墩顶梁施工。
具体步骤如下：1.墩身施工：首先，在基础墙顶面进行墩身模板的安装，并进行钢筋的布置。
然后，根据设计要求进行混凝土的浇筑和养护。
墩身施工时需注意混凝土的均匀浇筑和充实振捣，以保证墩身的强度和稳定性。
2.墩顶梁施工：在墩身施工完成后，进行墩顶梁的施工。
先安装墩顶梁的模板和钢筋，然后进行混凝土的浇筑和养护。
墩顶梁施工过程中需注意墩顶梁的水平度和垂直度，以确保桥面板的平整和稳定。
桥的下部结构施工方案
桥的下部结构施工方案概述本文档旨在介绍桥梁下部结构施工方案。
下部结构是桥梁的重要组成部分，包括桥墩、桥台和基础等。
本文将详细描述桥的下部结构施工步骤、工艺及安全注意事项。
施工步骤第一步：场地准备在施工前，需要对施工场地进行准备。
包括清理现场、平整地面、标注桥墩和桥台的位置等。
第二步：基础施工1.打桩针对桥墩和桥台的位置，进行打桩作业。
打桩旨在确定基础的位置和范围。
2.打底根据设计要求，在打桩位置进行挖掘作业。
挖掘的深度和范围应符合设计要求。
3.浇筑混凝土在挖掘好的基坑中浇筑混凝土，形成基础。
混凝土的配比和浇筑工艺应符合设计要求。
第三步：桥墩施工1.桥墩支模在基础上搭设桥墩支模，支模应稳固可靠，能够承受浇筑混凝土的压力。
2.浇筑混凝土在桥墩支模内，逐层浇筑混凝土，确保混凝土的质量和强度。
3.拆除支模在混凝土达到强度要求后，拆除桥墩支模。
拆除过程要注意安全，以免影响桥墩结构稳定性。
第四步：桥台施工1.桥台支模在基础上搭设桥台支模，支模应稳固可靠，能够承受浇筑混凝土的压力。
2.安装钢筋根据设计要求，在桥台支模内安装钢筋，钢筋的布置和数量应符合设计要求。
3.浇筑混凝土逐层浇筑混凝土，确保混凝土的质量和强度。
4.拆除支模在混凝土达到强度要求后，拆除桥台支模。
拆除过程要注意安全，以免影响桥台结构稳定性。
第五步：验收与完工1.结构验收在施工完成后，进行结构验收。
验收内容包括桥墩、桥台的尺寸、形状、强度等。
2.完工整理完成桥梁下部结构施工后，需要进行清理、整理施工现场。
工艺与安全注意事项工艺注意事项1.挖掘基坑时，应按照设计要求的深度和范围进行施工，避免基础不稳定。
2.混凝土浇筑时，应按照设计要求的配比和浇筑工艺进行，确保混凝土的质量和强度。
3.支模的搭设和拆除应符合安全规范，避免对桥墩和桥台结构造成影响。
安全注意事项1.施工现场应设置警示标识，确保施工区域的安全。
2.施工人员应佩戴必要的安全装备，包括安全帽、安全鞋等。
桥梁下部结构施工方案)
桥梁下部结构施工方案)1：桥梁下部结构施工方案一、前言本施工方案为桥梁下部结构施工的详细计划，旨在确保施工过程安全、高效进行。
本方案包括施工组织、施工方法、材料选用、施工程序等内容。
二、施工组织1.施工单位组织施工单位应派遣具备相应资质和经验的工程师、技术员及施工人员参与施工过程。
施工人员应按照相关规定进行培训和考核。
2.施工队伍组织施工队伍应合理组织，包括施工班组、机械队、材料队等。
各班组之间需要协调合作，确保施工的连贯性和高效性。
三、施工方法1.基础施工方法根据桥梁下部结构的特点，采用灌注桩施工方法，包括钻孔、灌注、钢筋安装等过程。
施工过程中应注意施工孔洞的定位和深度控制。
2.墩台施工方法墩台采用模板支撑和混凝土浇筑施工方法，施工过程中应按照设计要求进行模板的搭设和拆除。
四、材料选用1.混凝土材料混凝土强度等级按设计要求选用，施工过程中应进行强度检测和养护。
2.钢筋材料钢筋的选用应符合设计要求和行业规范，施工过程中应进行质量检验和焊接工艺控制。
五、施工程序1.桥台基础施工程序桥台基础施工包括地面准备、钻孔、灌注和钢筋安装等过程，分别按照先后顺序进行。
2.墩台施工程序墩台施工包括模板搭设、钢筋安装和混凝土浇筑等过程，施工过程中应注意模板的拆除和养护。
六、附件1.施工图纸2.监控录像3.质量检测报告4.安全监测记录附录：法律名词及注释1.法律名词：建筑法注释：建筑法为中华人民共和国法律，以保障建筑施工过程中的安全和质量。
2.法律名词：施工许可证注释：施工许可证为建筑施工过程中必备的合法证明文件，用于规范施工活动。
2：桥梁下部结构施工方案一、前言本施工方案旨在确保桥梁下部结构施工过程安全、高效进行，并满足设计要求。
本方案详细描述了施工组织、施工方法、材料选用、施工程序等内容。
二、施工组织1.施工单位组织施工单位应派遣具备相应资质和经验的工程师、技术员及施工人员参与施工过程。
施工人员应按照相关规定进行培训和考核。
下部结构施工方案
下部结构施工方案一、引言下部结构是桥梁的重要组成部分，其施工方案的设计和实施对于保证工程质量和工期的达标具有重要意义。
本文档将介绍一种下部结构施工方案，以确保桥梁的稳固性和持久性。
二、施工准备1. 确定施工区域：根据设计图纸确定施工区域，并进行标识和划分，保证施工的有序进行。
2. 地基处理：根据地质勘察报告和设计要求，进行地基处理，包括填筑、夯实和加固等工作，以确保地基的稳定和承载能力。
3. 施工设备准备：准备所需的施工设备和机械，包括起重机械、挖掘机、混凝土搅拌站等，确保施工的顺利进行。
三、基础施工1. 桩基施工：根据设计要求和土层情况选择适当的桩基类型，包括钢筋混凝土桩、压入式桩等。
进行桩基打设、沉桩、加固等工作，确保桩基的稳定性和承载能力。
2. 地基搭设：在桩基施工完成后，进行地基搭设工作，包括集土墩、盖土墩等工作，以提供上部结构的稳定基础。
3. 基础混凝土浇筑：根据设计要求和施工图纸，进行基础混凝土浇筑工作，并进行养护，确保基础的密实性和耐久性。
四、墩台施工1. 墩身施工：根据桥墩的设计要求，进行墩身的施工，包括模板搭设、钢筋布置和混凝土浇筑等工作，确保墩身的几何尺寸和强度要求。
2. 墩台施工：进行墩台的施工工作，包括模板搭设、钢筋布置和混凝土浇筑等工作，确保墩台的稳固性和耐久性。
3. 墩台与墩身连接：进行墩身和墩台之间的连接工作，包括钢筋连接和混凝土浇筑等，确保墩台与墩身的牢固连接。
五、翼墙和护坡施工1. 翼墙施工：根据设计要求，进行翼墙的施工工作，包括模板搭设、钢筋布置和混凝土浇筑等工作，确保翼墙的稳固和耐久。
2. 护坡施工：进行护坡的施工工作，包括土方开挖、土方回填和草皮铺设等工作，确保护坡的稳定和美观。
六、总结通过本文档所介绍的下部结构施工方案，可确保桥梁的下部结构稳固可靠、耐久性强。
在实施施工时，需要严格按照设计要求进行操作，并进行各项质量检测和验收，以确保工程质量的达标。
同时，在施工过程中要注意安全，合理组织施工人员和设备，防止事故的发生，保证工程进度的合理安排和施工效率的提高。
桥梁下部结构施工方案
桥梁下部结构施工方案一、工程概况这是一座跨越河流的大桥，下部结构主要包括桥墩、桥台和基础。
桥梁全长3.2公里，主桥跨度达到120米，是一座特大桥。
工程地处山区，地质条件复杂，施工难度较大。
二、施工目标1.确保下部结构施工安全、高效、优质。
2.按照设计图纸和施工规范，完成下部结构的施工任务。
3.严格把控施工质量，确保桥梁使用寿命。
三、施工准备1.技术准备：组织技术交底，明确施工要求；编制施工方案，对施工人员进行培训。
2.物资准备：提前采购桥梁下部结构所需的材料、设备，确保施工顺利进行。
3.人员准备：组建施工队伍，明确各岗位职责，加强人员管理。
四、施工方法1.桥墩施工：（1）采用现场浇筑法，先进行桩基施工，再进行桥墩施工。
（2）桥墩模板采用定型钢模板，确保模板安装牢固、平整。
（3）混凝土采用泵送浇筑，保证混凝土的密实度。
2.桥台施工：（1）桥台采用重力式结构，基础采用扩大基础。
（2）桥台施工顺序为：基础施工→台身施工→台帽施工。
（3）台身模板采用定型钢模板，台帽模板采用木模板。
3.基础施工：（1）基础采用扩大基础，施工顺序为：挖孔→浇筑混凝土→养护。
（2）基础混凝土采用现场浇筑，保证混凝土的密实度。
五、施工工艺1.桩基施工：（1）采用旋挖钻机进行桩基成孔，孔径大于设计直径。
（2）桩基钢筋笼制作，采用焊接连接。
（3）桩基混凝土采用泵送浇筑，保证混凝土的密实度。
2.桥墩施工：（1）桥墩模板安装，确保模板安装牢固、平整。
（2）混凝土浇筑，采用泵送浇筑，分层浇筑。
（3）混凝土养护，采用湿养护法，保证混凝土强度。
3.桥台施工：（1）桥台模板安装，确保模板安装牢固、平整。
（2）混凝土浇筑，采用泵送浇筑，分层浇筑。
（3）混凝土养护，采用湿养护法，保证混凝土强度。
六、施工安全1.安全培训：加强施工人员的安全教育，提高安全意识。
2.安全防护：施工现场设置安全防护设施，如安全网、防护栏杆等。
3.安全检查：定期进行安全检查，发现问题及时整改。
