静电屏蔽 专题
1 / 3 静电屏蔽
1．静电屏蔽
【知识点的认识】
一、静电屏蔽
1．定义：当金属外壳达到静电平衡时，内部没有电场，因而金属的外壳会对其内部起屏蔽作用，使它内部不受外部电场
影响的现象．
2．应用：电子仪器和电子设备外面都有金属壳，通信电缆外面包有一层金属网，高压线路的检修人员要穿屏蔽服等，都是利用静电屏蔽现象消除外电场的影响．
注意：绝缘球壳中没有自由电荷，当放入外电场时，不会发生静电感应现象，壳内场强也不会为零．即不能起到屏蔽外电场的作用．
二、静电屏蔽的本质
1．导体内部不受外部电场的影响的情况
（1）现象：由于静电感应，验电器箔片张开．如图1甲，将验电器放入导体网罩内部后验电器箔片不张开，如图1乙，即外部电场影响不到导体内部．
（2）本质：是静电感应，导体外表面感应电荷与外电场在导体内部任一点的场强的叠加结果为零．
2．接地导体壳内部电场对壳外空间无影响情况 2 / 3 （1）现象：
如图2甲导体壳没有接地时，处于内部电场中，达到静电平衡，导体壳内外表面出现等量异种电荷，壳内外表面之间场强处处为零，壳外场强不为零．
导体壳接地后，如图2乙所示，导体壳外的正电荷被大地负电荷中和，正电荷出现在地球的另一端无穷远处，导体壳内外表面之间及导体外部场强处处为零，导体外部空间不受内部电场影响．
（2）本质：仍然是静电感应，使导体内表面感应电荷与壳内电荷在导体壳表面以外空间叠加结果为零．
注意：处于静电平衡的导体，内部场强为零，但电势不一定为零．
【命题方向】
命题一：静电屏蔽现象的考查
例1：如图所示，将悬在细线上的带正电的小球A放在不带电的金属空心球C内（不与球壁接触），另有一个悬挂在细线上的带负电小球B向C靠近，于是（ ）
A．A往左偏离竖直方向，B往右偏离竖直方向
B．A的位置不变，B往右偏离竖直方向
C．A往左偏离竖直方向，B的位置不变
D．A和B的位置都不变
高二物理 (人教大纲版)第二册 第十三章 电场 四、静电屏蔽(第一课时)
四、静电屏蔽
从容说课
本节在解释静电感应的基础上介绍了静电屏蔽现象．这次教材修订把原先这节的电场中的导体改为静电屏蔽充分体现了联系实际、注重应用的教改思路．
本节的教材特点是：1．在知识点的教学中重视推理的过程；2．重视实验，使学生在理论和实际结合中理解知识．
结合教材的上述特点及教材地位，可把本节的教学目标定位如下：
1．使学生知道静电感应产生的原因，理解什么是静电平衡状态．
2．理解静电平衡时，导体内部的场强处处为零的特点．
3．知道静电屏蔽及其应用．
本节的教学重点定位于对处于静电平衡状态的导体的特点的理解上．
本节的教学难点定位于对静电平衡的导体特点的理解应用上．
结合本节的教材特点，为了突出重点、突破难点，在教学中采用推理归纳法、实验探究法等多种教学方法，在充分调动学生学习主动性的同时，教师加以适当地点拨拓展．
本节的教学程序如下：
复习设疑引入课题→结合分析提纲独立推导静电平衡状态下导体的特点→教师点拨师生互动归纳→实例分析应用(静电屏蔽) →补充深入理解静电平衡状态下导体的其他特点→拓展应用→小结归纳．
教学目标
一、知识目标
1．知道静电感应产生的原因，理解什么是静电平衡状态．
2．理解静电平衡时，导体内部的场强处处为零的特点．
3．知道静电屏蔽及其应用．
二、能力目标
通过对静电平衡状态下内部场强为零的推导过程培养学生逻辑推理的能力、分析问题的能力．
三、德育目标
培养学生形成积极思维、善于培养推理的科学思维方式．
教学重点
静电平衡状态下导体的特点。
教学难点
空腔导体内在空腔导体处于静电平衡时场强处处为零．
教学方法
推理归纳法、问题解决法、实验法．
教学用具
验电器(两个)、法拉第圆筒(一个)、有绝缘柄的金属小球一个、带绝缘支架的金属球一个、金属网罩一个．
静电感应、静电平衡与静电屏蔽 (3)

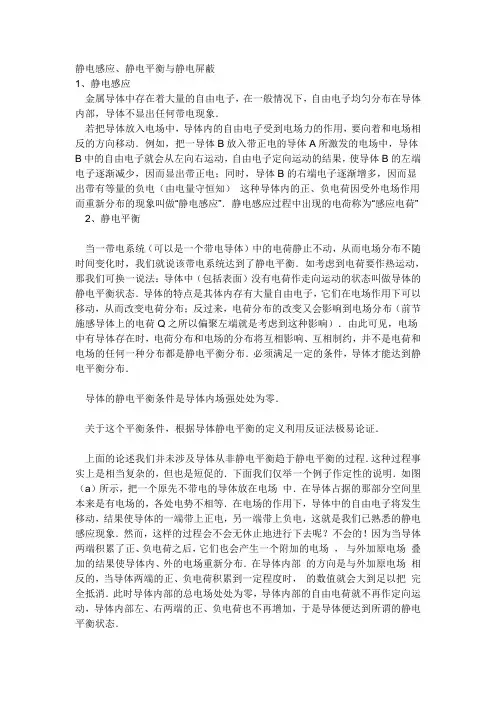

静电感应、静电平衡与静电屏蔽
1、静电感应
金属导体中存在着大量的自由电子，在一般情况下，自由电子均匀分布在导体内部，导体不显出任何带电现象．
若把导体放入电场中，导体内的自由电子受到电场力的作用，要向着和电场相反的方向移动．例如，把一导体B放入带正电的导体A所激发的电场中，导体B中的自由电子就会从左向右运动，自由电子定向运动的结果，使导体B的左端电子逐渐减少，因而显出带正电；同时，导体B的右端电子逐渐增多，因而显出带有等量的负电（由电量守恒知） 这种导体内的正、负电荷因受外电场作用而重新分布的现象叫做“静电感应”．静电感应过程中出现的电荷称为“感应电荷”
2、静电平衡
当一带电系统（可以是一个带电导体）中的电荷静止不动，从而电场分布不随时间变化时，我们就说该带电系统达到了静电平衡．如考虑到电荷要作热运动，那我们可换一说法：导体中（包括表面）没有电荷作走向运动的状态叫做导体的静电平衡状态．导体的特点是其体内存有大量自由电子，它们在电场作用下可以移动，从而改变电荷分布；反过来，电荷分布的改变又会影响到电场分布（前节施感导体上的电荷Q之所以偏聚左端就是考虑到这种影响）．由此可见，电场中有导体存在时，电荷分布和电场的分布将互相影响、互相制约，并不是电荷和电场的任何一种分布都是静电平衡分布．必须满足一定的条件，导体才能达到静电平衡分布．
导体的静电平衡条件是导体内场强处处为零．
关于这个平衡条件，根据导体静电平衡的定义利用反证法极易论证．
上面的论述我们并未涉及导体从非静电平衡趋于静电平衡的过程．这种过程事实上是相当复杂的，但也是短促的．下面我们仅举一个例子作定性的说明．如图（a）所示，把一个原先不带电的导体放在电场 中．在导体占据的那部分空间里本来是有电场的，各处电势不相等．在电场的作用下，导体中的自由电子将发生移动，结果使导体的一端带上正电，另一端带上负电，这就是我们已熟悉的静电感应现象．然而，这样的过程会不会无休止地进行下去呢？不会的！因为当导体两端积累了正、负电荷之后，它们也会产生一个附加的电场 ， 与外加原电场 叠加的结果使导体内、外的电场重新分布．在导体内部 的方向是与外加原电场 相反的，当导体两端的正、负电荷积累到一定程度时， 的数值就会大到足以把 完全抵消．此时导体内部的总电场处处为零，导体内部的自由电荷就不再作定向运动，导体内部左、右两端的正、负电荷也不再增加，于是导体便达到所谓的静电平衡状态．
静电屏蔽的原理及应用方法
静电屏蔽的原理及应用方法
一、静电屏蔽的原理
静电屏蔽是一种有效地防止静电干扰的方法。通过减少静电的累积和消散，从而避免对电子设备的损坏。静电屏蔽有以下几种原理：
1. 接地屏蔽法
接地屏蔽是最常见的一种静电屏蔽方法。其原理是将电子设备与大地连接，使静电通过接地线路消散。这样可以有效地减少静电的累积和干扰，保护设备免受静电损害。
2. 金属屏蔽法
金属屏蔽是利用金属材料对静电进行屏蔽的方法。金属表面具有良好的导电性，可以迅速将静电分散，减少静电的积累。常见的金属屏蔽材料包括铜、铝等。
3. 绝缘屏蔽法
绝缘屏蔽是利用绝缘材料对静电进行屏蔽的方法。绝缘材料具有良好的绝缘性能，可以阻止静电的传导。绝缘屏蔽适用于需要保护静电敏感的电子设备，防止静电对设备的损害。
二、静电屏蔽的应用方法
静电屏蔽广泛应用于各个领域，下面列举了几种常见的静电屏蔽应用方法：
1. 静电屏蔽包装
静电屏蔽包装是将电子元件或产品放置在静电屏蔽袋或盒中，以防止静电的干扰。这种包装材料通常由导电材料制成，可以有效地将静电分散，保护产品不受静电损害。
2. 接地屏蔽
接地屏蔽是将设备与大地连接，使静电通过接地线路消散。这种方法常用于电子设备、通信设备等领域，可以有效地减少静电的累积和干扰，保护设备的正常运行。 3. 金属屏蔽
金属屏蔽是将静电屏蔽材料制作成盒、罩等形状，覆盖在电子设备的外部，以防止静电的干扰。金属屏蔽通常由金属材料制成，具有良好的导电性，可以迅速将静电分散。
4. 绝缘屏蔽
绝缘屏蔽是使用绝缘材料对电子设备进行包装，以防止静电的传导。这种方法常用于静电敏感的电子设备，可以有效地阻止静电对设备的损害。
5. 电离屏蔽
电离屏蔽是利用电离气体的性质对静电进行屏蔽的方法。通过在设备周围形成电离层，可以吸引并中和空气中的静电，减少静电的干扰。
6. 接地导电涂层
接地导电涂层是将导电性较好的材料涂覆在电子设备的表面，以形成导电层，防止静电的干扰。这种方法适用于对设备外壳进行处理，增加导电性。
静电屏蔽和电容器

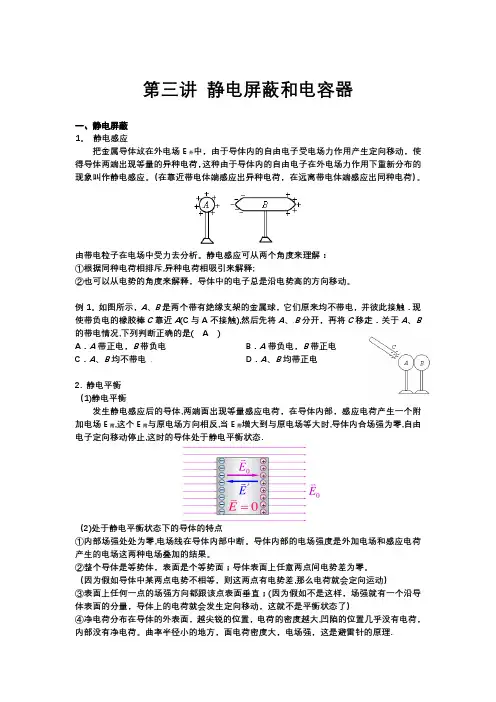

第三讲 静电屏蔽和电容器
一、静电屏蔽
1。 静电感应
把金属导体放在外电场E外中，由于导体内的自由电子受电场力作用产生定向移动，使得导体两端出现等量的异种电荷，这种由于导体内的自由电子在外电场力作用下重新分布的现象叫作静电感应。（在靠近带电体端感应出异种电荷，在远离带电体端感应出同种电荷）。
由带电粒子在电场中受力去分析。静电感应可从两个角度来理解：
①根据同种电荷相排斥,异种电荷相吸引来解释;
②也可以从电势的角度来解释，导体中的电子总是沿电势高的方向移动。
例1。如图所示，A、B是两个带有绝缘支架的金属球，它们原来均不带电，并彼此接触．现使带负电的橡胶棒C靠近A(C与A不接触),然后先将A、B分开，再将C移走．关于A、B的带电情况,下列判断正确的是( A )
A．A带正电，B带负电 B．A带负电，B带正电
C．A、B均不带电 D．A、B均带正电
2. 静电平衡
（1)静电平衡
发生静电感应后的导体,两端面出现等量感应电荷，在导体内部，感应电荷产生一个附加电场E附,这个E附与原电场方向相反,当E附增大到与原电场等大时,导体内合场强为零,自由电子定向移动停止,这时的导体处于静电平衡状态.
（2)处于静电平衡状态下的导体的特点
①内部场强处处为零,电场线在导体内部中断。导体内部的电场强度是外加电场和感应电荷产生的电场这两种电场叠加的结果。
②整个导体是等势体，表面是个等势面；导体表面上任意两点间电势差为零。
（因为假如导体中某两点电势不相等，则这两点有电势差,那么电荷就会定向运动）
③表面上任何一点的场强方向都跟该点表面垂直；(因为假如不是这样，场强就有一个沿导体表面的分量，导体上的电荷就会发生定向移动，这就不是平衡状态了）
④净电荷分布在导体的外表面，越尖锐的位置，电荷的密度越大,凹陷的位置几乎没有电荷，内部没有净电荷。曲率半径小的地方，面电荷密度大，电场强，这是避雷针的原理. 3. 尖端放电
静电屏蔽

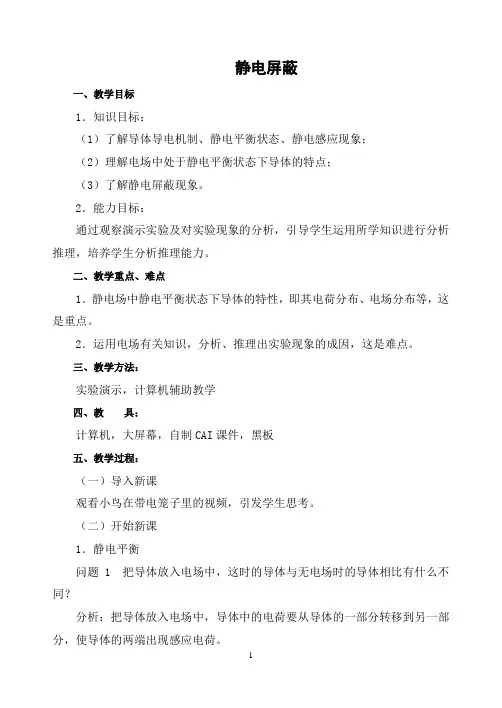

1 静电屏蔽
一、教学目标
1．知识目标：
（1）了解导体导电机制、静电平衡状态、静电感应现象；
（2）理解电场中处于静电平衡状态下导体的特点；
（3）了解静电屏蔽现象。
2．能力目标：
通过观察演示实验及对实验现象的分析，引导学生运用所学知识进行分析推理，培养学生分析推理能力。
二、教学重点、难点
1．静电场中静电平衡状态下导体的特性，即其电荷分布、电场分布等，这是重点。
2．运用电场有关知识，分析、推理出实验现象的成因，这是难点。
三、教学方法：
实验演示，计算机辅助教学
四、教 具：
计算机，大屏幕，自制CAI课件，黑板
五、教学过程：
（一）导入新课
观看小鸟在带电笼子里的视频，引发学生思考。
（二）开始新课
1．静电平衡
问题1 把导体放入电场中，这时的导体与无电场时的导体相比有什么不同？
分析：把导体放入电场中，导体中的电荷要从导体的一部分转移到另一部分，使导体的两端出现感应电荷。 2 问题2是什么使导体中的正负电荷分开，电荷重新分布后，导体会发生什么样的变化呢？
分析1：导体之所以可以导电是由于内部含有大量的可自由移动的电子。
分析2：导体处于外电场中，导体内的自由电子在电场力的作用下，逆着电场线定向移动，使导体的一侧聚集负电荷，而导体另一侧聚集了正电荷。
问题3由于自由电子的定向移动后，导体内部的场强有什么变化？
分析：导体两侧出现的正负电荷在导体内部产生反方向的电场E感（感应电场），这个E感与外电场E外叠加对原电场起了抵消的作用。
问题4电子的定向移动能否持续不断地进行下去？
分析：只要E感≠E外，自由电子在电场力的作用下就继续移动，导体两侧的正负电荷就继续增加，物体内部的电场就进一步消弱，当导体内部合场强等于零时，导体内的电子就不再做定向移动。
总结：导体中（包括表面）没有电荷移动的状态叫静电平衡状态，处于静电平衡状态的导体，内部场强处处为零。
问题5：处于静电平衡状态的导体，内部场强处处为零。是不是指导体内部没有电场或者外部电荷在导体内部产生的场强为零？
关于静电屏蔽
关于静电屏蔽
静电屏蔽:为了避免外界电场对仪器设备的影响，或者为了避免电器设备的电场对外界的影响，用一个空腔导体把外电场遮住，使其内部不受影响，也不使电器设备对外界产生影响，这就叫做静电屏蔽。空腔导体不接地的屏蔽为外屏蔽，空腔导体接地的屏蔽为全屏蔽。空腔导体在外电场中处于静电平衡，其内部的场强总等于零。因此外电场不可能对其内部空间发生任何影响。若空腔导体内有带电体，在静电平衡时，它的内表面将产生等量异号的感生电荷。如果外壳不接地则外表面会产生与内部带电体等量而同号的感生电荷，此时感应电荷的电场将对外界产生影响，这时空腔导体只能对外电场屏蔽，却不能屏蔽内部带电体对外界的影响，所以叫外屏蔽。如果外壳接地，即使内部有带电体存在，这时内表面感应的电荷与带电体所带的电荷的代数和为零，而外表面产生的感应电荷通过接地线流入大地。外界对壳内无法影响，内部带电体对外界的影响也随之而消除，所以这种屏蔽叫做全屏蔽。为了防止外界信号的干扰，静电屏蔽被广泛地应用科学技术工作中。例如电子仪器设备外面的金属罩，通讯电缆外面包的铅皮等等，都是用来防止外界电场干扰的屏蔽措施。
箭头方向是电场场强方向,
内部电荷 重新分布后 自身产生场强 与外部的场强相互抵消,使得金属罩内电场强度为零。
静电屏蔽原理_静电屏蔽的应用
静电屏蔽原理_静电屏蔽的应用
2
———————————————————————————————— 作者：
———————————————————————————————— 日期：
3 静电屏蔽原理_静电屏蔽的应用
在探究静电屏蔽前，我们先来说一下静电感应现象。
如果将导体放在电场强度为E的外电场中，导体内的自由电子在电场力的作用下，会逆电场方向运动。这样，导体的负电荷分布在一边，正电荷分布在另一边，这就是静电感应现象。静电感应是静电屏蔽的基础。
由于导体内电荷的重新分布，这些运动后的电荷（如下图导体W自身的电荷）会在与外电场相反的方向形成另一电场。
通过受力分析可知，当产生的电场强度E’小于E时，导体W中的电荷受力并不平衡，电荷还会继续运动，直至受力平衡，即E’=E的情况下。
4
图示金属导体W内部中空地带C处的电场强度为零
根据场强叠加原理，导体内的电场强度等于自身的电荷产生的E’和外部电场E的叠加，等大反向的电场叠加而互相抵消，使得导体内部总电场强度为零。
当导体内部总电场强度为零时，导体内的自由电子不再移动。物理学中将导体中没有电荷移动的状态叫做静电平衡。
处于静电平衡状态的导体，内部电场强度处处为零。由此可推知，处于静电平衡状态的导体，电荷只分布在导体的外表面上。如果这个导体是中空的，当它达到静电平衡时，内部也将没有电场。
这样，导体的外壳就会对它的内部起到“保护”作用，使它的内部不
5 受外部电场的影响，这种现象称为静电屏蔽。
高二物理静电屏蔽、静电的利用和防止通用版知识精讲
高二物理静电屏蔽、静电的利用和防止通用版
【本讲主要内容】
静电屏蔽
1. 静电感应
2. 静电平衡
3. 静电屏蔽
4. 静电利用和防止
【知识掌握】
【知识点精析】
一. 静电屏蔽
1. 演示：
B C A
将一导体BC靠近带电小球A，会发生什么现象？
现象：负电荷向B端移动，C端留下正电荷
叫什么现象——静电感应现象
2. 静电感应：导体内的电荷在外电场作用下重新分布现象。
解析：
E0
导体放在匀强电场中自由电子逆电场线运动发生了静电感应E0 向左移动一个负电荷相当一个电荷向右移动 导体两侧面出现了正、负电荷产生向左的电场E0'
当EE00'时，导体内场强EEE000'——达静电平衡。
3. 静电平衡
（1）定义：在静电感应现象中，感应电荷形成的电场场强跟外电场大小相等时，使导体内部场强为零，电荷不再发生移动——达到静电平衡。
（2）特点：
①处于静电平衡导体内部E＝0
②电荷分布在导体表面 解析：∵电荷本身周围有电场，∴内部E≠0
③电场线跟导体表面垂直
解析：如图，若不垂直，将E沿切线和法线分解，切线分量E1将使电荷移动，未达平衡。
E2
E
E1
④处静电平衡导体是等势体（以后学）
4. 静电屏蔽
思考：
（1）人走到高压线附近，即人没有接触高压线人生命也要受到危机——强电场作用。
（2）设想将处于静电平衡的一块大导体挖空，一人站到里面，无论外电场怎样强，人都安然无恙。
演示：
+ +
+
用带电小球靠近验电器小球，铝箔张开，带电球吸引负电荷，箔片张开。
+
+
+ -
-
-
-
用金属罩或网罩起来，靠带正电球一侧感应出负电，另一侧感应出正电，E内＝0。
高二物理静电屏蔽知识总结
高二物理静电屏蔽知识总结
Modified by JACK on the afternoon of December 26, 2020
第一章第7节：静电现象
静电屏蔽
【演示】如图（a）所示，用感应起电机使金属球带电，靠近验电器，验电器的箔片张开，表明验电器受到了外电场的影响．
现先将验电器用金属网罩罩住，让带电金属球靠近验电器，验电器的箔片不张开，再用一根导线把验电器和金属网罩连接起来，箔片也不张开，如图（b）所示，表明金属网罩能把外电场挡住，使罩内不受外电场的影响．
先flash“静电屏蔽2”，再视频“小孩在带电金属网中”，“小鸟在带电金属网中”。
另一种情况是使带电体的电场不对外界产生影响．这可以把带电体A放在一个金属壳B内，见图（a）．同样，由于静电感应，在壳的内外表面分别带有等量异号的电荷，待壳达静电平衡时，壳内场强处处为零，并无净电荷．当壳外表面存在电荷时，壳外就有电场，这样还不能起到屏蔽的作用．如果我们把金属外壳接地，见图（b），则壳外表面上的感应正电荷就由于接地而被中和．于是，金属壳内带电体的电场对外就不产生影响了．
综合上述两种情况可得如下结论：屏蔽壳内的物体不受外电场的影响；而接地的屏蔽壳内部的电场也不会影响外部，这种现象叫做“静电屏蔽”．
静电屏蔽现象的解释：处于静电平衡状态的导体，内部场强处处为零，将导体挖空，变成一个导体壳，壳内的场强仍处处为零，金属网罩可以起到导体壳的作用，所以能使导体壳内或金属网罩内的区域不受外部电场的影响．
看“静电屏蔽的动画”。
3．静电屏蔽的应用
（1）电学仪器和电子设备外面的金属罩，通讯电缆外面包的一层铅皮，可以防止外电场的干扰．
（2）电力工人高压带电作业，全身穿戴金属丝网制成的衣、帽、手套、鞋，可以对人体起到静电屏蔽作业，使人安全作业．
例题：【例1】一个任意形状的金属导体，处于静电平衡状态时（ ）
