人教版九年级物理19.1《家庭电路》导学案
第1节家庭电路导学案
一、学习目标
1.了解家庭电路的组成和连接方式。
2.知道家庭电路各组成部分的作用。
3.了解三线插头与漏电保护器和安全用电的关系。
4.了解试电笔的结构，会利用试电笔判定火线和零线。
二、重点：知道家庭电路的组成，了解家庭电路的连接。
三、难点：通过实验了解家庭电路及各部分的作用。
四、教学用具：各式试电笔，三孔插座，三线插头多个
五、教学过程：
温故知新：
1．最简单完整的电路需要有哪几部分组成？
2．开关和各用电器之间是怎样连接的？
3．家庭电路又有哪几部分组成呢？它们又如何连接呢？
新课教学：
（一）家庭电路的组成
学生自主学习
1.内容：课本105页“家庭电路的组成”。
2.要求：⑴说出家庭电路的电源是什么，我国家庭电路的电压是多少。
⑵知道家庭电路由哪几部分组成。
⑶保险装置是由什么组成的呢？它有什么作用？
3．结合课本介绍，你能说出家庭电路各部分的作用吗？
学生观看视频：家庭电路的连。
然后出示PPT回答上述第3个问题。
（1）进户线：提供电能。
（2）电能表：测量家庭电路消耗的电能。
（3）总开关：控制整个电路。
（4）保险装置：当电路中电流过大时，切断电路，保护电路。
（5）插座：插接各移动用电器。
观看视频：生活用电。
回答下列问题：
4..家庭电路的总开关和保险装置连接顺序可以颠倒吗？为什么？
答案：不能总开关和保险装置的位置不能换，因为在更换保险装置时可以断开总开关，保护人身安全。
5..家庭电路中各用电器间是如何连接的？说出你的判断依据。
答案：家庭电路各用电器间是并联的，因为断开其中一个用电器后，其余用电器仍能工作。
温馨提示：家庭电路中连接时关键要点:一是家庭电路中熔断器一定要串联在火线上;二是各用电器之间并联,开关与它控制的用电器是串联的,并且开关接在火线上。
利用幻灯片归纳总结。
（二）零线和火线
学生自主学习
1.内容：课本106页“火线和零线”
2.要求：⑴知道什么是火线和零线？
⑵结合课本、试电笔实物了解试电笔的构造和使用方法。
⑶了解试电笔内阻值很大的电阻的作用
⑷试电笔在现实生活中有什么重要作用？
归纳总结：
试电笔的构造：试电笔是由笔尖金属体、阻值很大的电阻、氖管、笔尾金属体等。
学生上台操作：用试电笔判别火线和零线，其他学生认真观察。
] 观看视频：试电笔的应用。
试电笔的原理及使用方法。
原理：试电笔是利用了电流经过氖管会发光的原理，当笔尖金属体与火线相连时，电流经笔尖金属体、电阻、氖管，经过人体、大地，流到零线，与电源构成闭合电路。
使用方法：使用试电笔时，手要与笔尾金属体接触，绝对不能直接接触笔尖金属体。
3．判别火线和零线的现象是什么？
答案：如果氖管发光，说明笔尖接触的是火线；如果氖管不发光，说明笔尖接触的是零线。
（三）三线插头和漏电保护器
学生自主学习
1.内容：课本107页“三线插头和漏电保护器”。
2.要求：⑴知道三线插头的三根线分别接什么？
⑵知道插座的三个孔是如何接入家庭电路中的。
⑶标“E”的插头为什么比其余两个略长一些？这样设计有什么好处？学生分组活动：出示实物：出示三线插头，观察并利用幻
灯片让学生回答看到了什么？
师归纳总结：
1.观察课本图19.1-5,三线插头上的字母标示各有什么含义?
答案：L表示接火线N表示接零线，E表示导线与用电器金属外壳相连,插座上相应的导线与大地相连。
2、家庭电路中,为什么使用三孔插座?如何连接?
答案：三孔插座上边第①个孔接地,目的是防止外壳带电时,人接触发生触电事故,因为接地后,即使外壳带了电,电流也会从接地导线流走。
插座连接方式巧记为“左零、右火、上地”。
3.漏电保护器的作用是什么?
答案：当站在地面上的人不小心接触到了火线,电流流过人体流入大地,漏电保护器会迅速切断电流,对人身起到保护作用。
温馨提示：三角插头总是中间一脚较长，当把三角插头插入三孔插座时，由于中间的脚长而首先把用电器的金属外壳接地，防止用电器的金属外壳带电而造成触电。
（四）归纳总结：见PPT
（五）课堂练习：课本P108 第1、2题，直接做在书上
（六）课后练习：课本P108 第3题，做在作业本上，另布置
课后反思：本节课的重点是让学生理解并掌握家庭电路的组成及各部分的作用以及试电笔的应用；另外对生活用电的了解。
为增加学生的
学习兴趣，充分体现导学的作用，本节课我是这样做的：第一，自制了一个简易的家庭电路演示板，学生可亲自操作试电笔的使用方法，第二，利用了网上的轻松学物理的动漫视频，充分调动了学生的学习兴趣，第三，充分利用了实物三线插座培养学生的观察能力。

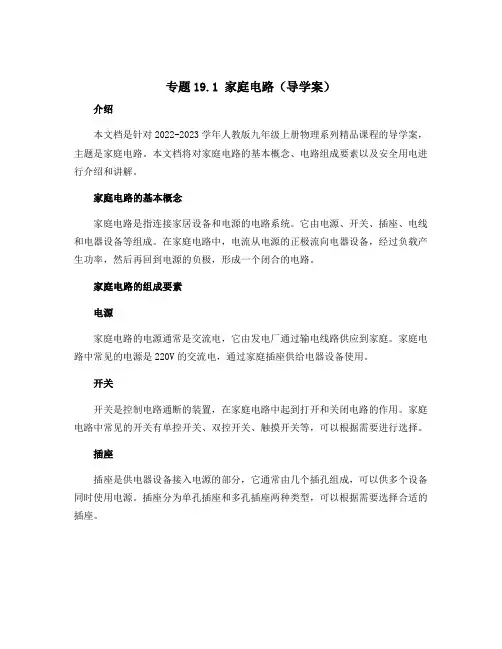

专题19.1 家庭电路(导学案)-2022-2023学年人教版九年级上册物理系列精品
专题19.1 家庭电路（导学案）介绍本文档是针对2022-2023学年人教版九年级上册物理系列精品课程的导学案，主题是家庭电路。
本文档将对家庭电路的基本概念、电路组成要素以及安全用电进行介绍和讲解。
家庭电路的基本概念家庭电路是指连接家居设备和电源的电路系统。
它由电源、开关、插座、电线和电器设备等组成。
在家庭电路中，电流从电源的正极流向电器设备，经过负载产生功率，然后再回到电源的负极，形成一个闭合的电路。
家庭电路的组成要素电源家庭电路的电源通常是交流电，它由发电厂通过输电线路供应到家庭。
家庭电路中常见的电源是220V的交流电，通过家庭插座供给电器设备使用。
开关开关是控制电路通断的装置，在家庭电路中起到打开和关闭电路的作用。
家庭电路中常见的开关有单控开关、双控开关、触摸开关等，可以根据需要进行选择。
插座插座是供电器设备接入电源的部分，它通常由几个插孔组成，可以供多个设备同时使用电源。
插座分为单孔插座和多孔插座两种类型，可以根据需要选择合适的插座。
电线电线是家庭电路中传输电能的导体，它通常由铜质或铝质制成。
电线有不同的规格和颜色，规格表示电线的导体直径，颜色用来区分不同的用途。
电器设备电器设备是家庭电路中最重要的部分，它包括灯具、电视机、冰箱、洗衣机等各种家用电器。
这些设备通过插座接收电源，然后转化为相应的工作状态。
安全用电在家庭电路中，安全用电是非常重要的。
以下是一些安全用电的常识：1.不要在插座上同时插入过多的电器，以免超过电路的负载能力，引发线路过载，导致电路故障或火灾。
2.在插拔电器时，应该先关闭开关，避免因电器接触不良而造成电击。
3.不要用湿手接触电器或插座，以免发生电击事故。
4.定期检查家庭电路的连接是否良好，是否有老化损坏的电线，以及开关是否正常工作。
5.如果发现家庭电路存在故障，应该立即停止使用，并请专业电工进行检修和修复。
总结家庭电路是每个家庭都必不可少的电力供应系统。
了解家庭电路的基本概念和组成要素，能够更好地使用和维护家庭电路。

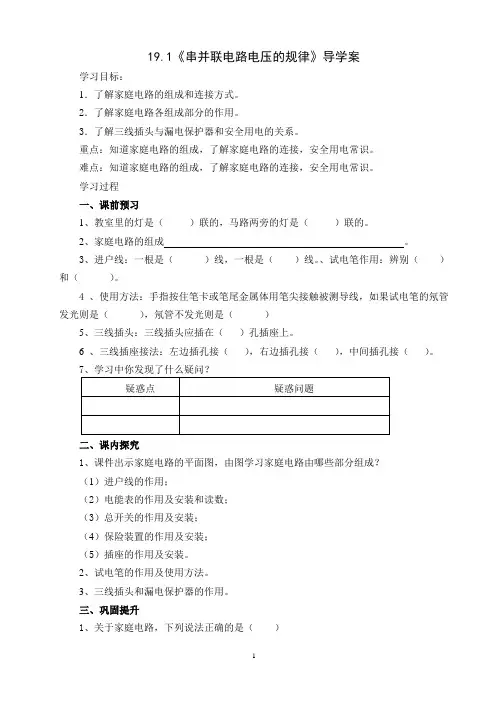

九年级人教版物理全册19.1《家庭电路》导学案
19.1《串并联电路电压的规律》导学案学习目标：1．了解家庭电路的组成和连接方式。
2．了解家庭电路各组成部分的作用。
3．了解三线插头与漏电保护器和安全用电的关系。
重点：知道家庭电路的组成，了解家庭电路的连接，安全用电常识。
难点：知道家庭电路的组成，了解家庭电路的连接，安全用电常识。
学习过程一、课前预习1、教室里的灯是（）联的，马路两旁的灯是（）联的。
2、家庭电路的组成。
3、进户线：一根是（）线，一根是（）线。
、试电笔作用：辨别（）和（）。
4 、使用方法：手指按住笔卡或笔尾金属体用笔尖接触被测导线，如果试电笔的氖管发光则是（），氖管不发光则是（）5、三线插头：三线插头应插在（）孔插座上。
6 、三线插座接法：左边插孔接（），右边插孔接（），中间插孔接（）。
7、学习中你发现了什么疑问？二、课内探究1、课件出示家庭电路的平面图，由图学习家庭电路由哪些部分组成？（1）进户线的作用；（2）电能表的作用及安装和读数；（3）总开关的作用及安装；（4）保险装置的作用及安装；（5）插座的作用及安装。
2、试电笔的作用及使用方法。
3、三线插头和漏电保护器的作用。
三、巩固提升1、关于家庭电路，下列说法正确的是（）A．空气开关“跳闸”不一定是出现了短路B．电灯的开关必须接在零线与电灯之间C．工作时的电冰箱和电视机可以是串联的D．工作的用电器越多，总电阻越大2 、如图4是三线插头的照片，留心观察发现，与地线连接的那个插头比另外两个插头要稍长一些．插头在长度设计上的这种差异．主要是考虑下列哪一因素（）A．使插头的造型更美观B．有利于识别火线和零线插头C．插入插座中更稳固D．操作时，可确保接地插头先接地3、下列做法中符合安全用电规范的是（）A．在电线上晾晒衣服 B．使用绝缘皮破损的插头C. 控制电灯的开关接在零线上 D．洗衣机的金属外壳接地4、关于某家庭电路，下列说法不正确的是 ( )A．不能用铜丝代替保险丝 B．所有家用电器的外壳都要接地C．电灯的开关应接在火线和电灯之间 D．工作时的电冰箱和电视机是并联的5、有些家用电器在使用过程中，温度过高会损坏电器。

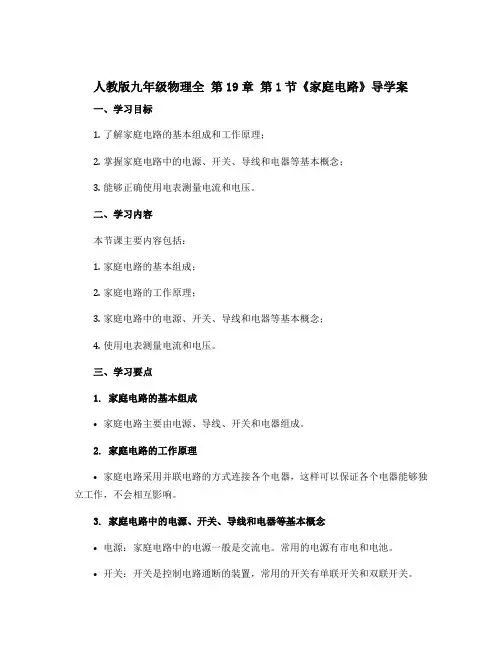

人教版九年级物理全 第19章 第1节《家庭电路》导学案
人教版九年级物理全第19章第1节《家庭电路》导学案一、学习目标1.了解家庭电路的基本组成和工作原理；2.掌握家庭电路中的电源、开关、导线和电器等基本概念；3.能够正确使用电表测量电流和电压。
二、学习内容本节课主要内容包括：1.家庭电路的基本组成；2.家庭电路的工作原理；3.家庭电路中的电源、开关、导线和电器等基本概念；4.使用电表测量电流和电压。
三、学习要点1. 家庭电路的基本组成•家庭电路主要由电源、导线、开关和电器组成。
2. 家庭电路的工作原理•家庭电路采用并联电路的方式连接各个电器，这样可以保证各个电器能够独立工作，不会相互影响。
3. 家庭电路中的电源、开关、导线和电器等基本概念•电源：家庭电路中的电源一般是交流电。
常用的电源有市电和电池。
•开关：开关是控制电路通断的装置，常用的开关有单联开关和双联开关。
•导线：家庭电路中的导线主要有三种颜色，分别是红色、黄色和蓝色。
红色导线连接电源正极，蓝色导线连接电源负极，黄色导线用于接地。
•电器：家庭电路中的电器包括灯泡、电视机、电脑等。
4. 使用电表测量电流和电压•电流的单位是安培(A)，常用的测量仪器是电流表。
电流表的连接方式为串联。
•电压的单位是伏特(V)，常用的测量仪器是电压表。
电压表的连接方式为并联。
•在测量电流和电压时，应注意选择合适的量程，避免超过测量仪器的量程范围。
四、课堂实践1.请同学们根据所学知识，完成以下实践任务：•给出一个家庭电路的示意图，标出电源、开关、导线和各个电器，并画出电流和电压的测量电路。
•选择一个电器，使用电流表测量通过电器的电流，并记录下结果。
•选择一个电器，使用电压表测量电器两端的电压，并记录下结果。
2.根据实践结果，回答以下问题：•你测量得到的电流和电压分别是多少？•你认为这个电器的功率是多少？如何计算功率？•如果更换成其他电器，你认为测量得到的电流和电压会有什么变化？请说明理由。
五、课后拓展1.请同学们搜索相关资料，了解家庭电路中的保护装置有哪些，并简要介绍其作用。

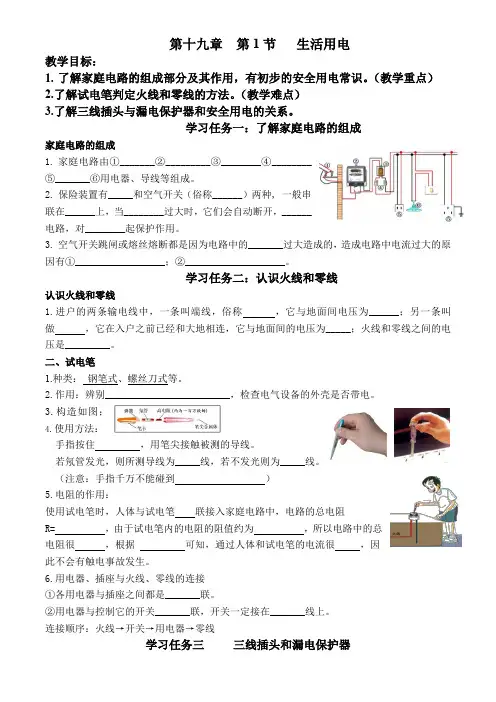

19 1《家庭电路》导学案 人教版九年级全一册物理
第十九章第1节生活用电教学目标：1.了解家庭电路的组成部分及其作用，有初步的安全用电常识。
（教学重点）2.了解试电笔判定火线和零线的方法。
（教学难点）3.了解三线插头与漏电保护器和安全用电的关系。
学习任务一：了解家庭电路的组成家庭电路的组成1.家庭电路由①_______②_________③________④________⑤_______⑥用电器、导线等组成。
2.保险装置有_____和空气开关（俗称______）两种, 一般串联在______上，当________过大时，它们会自动断开，______电路，对________起保护作用。
3.空气开关跳闸或熔丝熔断都是因为电路中的_______过大造成的，造成电路中电流过大的原因有①__________________；②____________________。
学习任务二：认识火线和零线认识火线和零线1.进户的两条输电线中，一条叫端线，俗称，它与地面间电压为______；另一条叫做，它在入户之前已经和大地相连，它与地面间的电压为_____；火线和零线之间的电压是_________。
二、试电笔1.种类：钢笔式、螺丝刀式等。
2.作用：辨别_________________________，检查电气设备的外壳是否带电。
3.构造如图；4.使用方法：手指按住，用笔尖接触被测的导线。
若氖管发光，则所测导线为_____线，若不发光则为_____线。
（注意：手指千万不能碰到）5.电阻的作用：使用试电笔时，人体与试电笔联接入家庭电路中，电路的总电阻R= ，由于试电笔内的电阻的阻值约为，所以电路中的总电阻很，根据可知，通过人体和试电笔的电流很，因此不会有触电事故发生。
6.用电器、插座与火线、零线的连接①各用电器与插座之间都是_______联。
②用电器与控制它的开关_______联，开关一定接在_______线上。
连接顺序：火线→开关→用电器→零线学习任务三三线插头和漏电保护器1.三线插头和三孔插座的用电器使用三线插头，其中标“L”的接火线；标“N”的接零线，标“E ”的导线与用电器的________相连,是插头上最长的插脚，这种设计是为了使插头插入插座时，用电器外壳先接地，拔出时，用电器外壳后离开地线，确保人体安全。

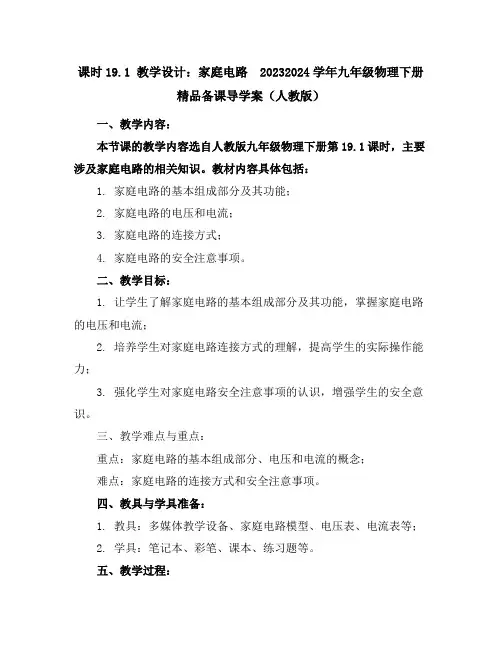

课时19.1(教学设计)家庭电路-2023-2024学年学年九年级物理下册精品备课导学案(人教版)
课时19.1 教学设计：家庭电路 20232024学年九年级物理下册精品备课导学案（人教版）一、教学内容：本节课的教学内容选自人教版九年级物理下册第19.1课时，主要涉及家庭电路的相关知识。
教材内容具体包括：1. 家庭电路的基本组成部分及其功能；2. 家庭电路的电压和电流；3. 家庭电路的连接方式；4. 家庭电路的安全注意事项。
二、教学目标：1. 让学生了解家庭电路的基本组成部分及其功能，掌握家庭电路的电压和电流；2. 培养学生对家庭电路连接方式的理解，提高学生的实际操作能力；3. 强化学生对家庭电路安全注意事项的认识，增强学生的安全意识。
三、教学难点与重点：重点：家庭电路的基本组成部分、电压和电流的概念；难点：家庭电路的连接方式和安全注意事项。
四、教具与学具准备：1. 教具：多媒体教学设备、家庭电路模型、电压表、电流表等；2. 学具：笔记本、彩笔、课本、练习题等。
五、教学过程：1. 实践情景引入：以家庭生活中常见的电路为例，让学生观察和描述电路的基本组成部分及其功能；2. 知识点讲解：讲解家庭电路的电压和电流，引导学生通过实例理解电压和电流的概念；3. 连接方式讲解：通过家庭电路模型，展示并讲解家庭电路的连接方式；4. 安全注意事项讲解：强调家庭电路的安全重要性，讲解安全注意事项；5. 例题讲解：挑选具有代表性的例题，讲解并分析家庭电路的相关计算和方法；6. 随堂练习：布置随堂练习题，让学生巩固所学知识；8. 作业布置：布置课后作业，巩固所学知识。
六、板书设计：1. 家庭电路的基本组成部分及其功能；2. 家庭电路的电压和电流；3. 家庭电路的连接方式；4. 家庭电路的安全注意事项。
七、作业设计：作业题目：1. 请简述家庭电路的基本组成部分及其功能；2. 请解释电压和电流的概念，并举例说明；3. 根据家庭电路的连接方式，画出简单家庭电路的示意图；4. 请列举至少五种家庭电路的安全注意事项。
答案：1. 家庭电路的基本组成部分及其功能：电源、开关、电线、用电器等，分别负责供电、控制电路、传输电能和用电；2. 电压是指电势差，电流是指电荷的流动。
九年级物理全册19.1家庭电路导学案含解析
第1节家庭电路【学习目标】1.了解家庭电路的组成部分及其作用.2.知道试电笔的构造，了解试电笔判定火线和零线的方法。
3.知道插座、家用电器接地的作用，了解三线插头和漏电保护器与安全用电的关系【学习重点】家庭电路的组成及各部分的作用【学习难点】家庭电路的组成及各部分的作用【自主预习】1、家庭电路的组成有:进户线、总开关、保险盒、插座及用电器。
2、进户的两条线中，一条叫火线。
另一条叫零线。
3、用测电笔可以辨别火线和零线。
它由笔尖金属体、氖管、电阻、笔尾金属体组成.4、给带有金属外壳用电器供电要用三孔插座和地线。
可防止用电器因漏电而造成触电事故。
为防止万一漏电造成事故，电路中大多装有漏电保护器。
【合作探究】★学生活动一：家庭电路的组成1：小组之间交流、讨论，说出一个简单电路的基本组成以及每一部分的作用。
展示课件：总结：（1）一个最简单的电路包括电源、导线、开关、用电器。
(2）2：引导学生观察教室中电路的组成，通过小组讨论、交流后，让学生试着画出完善的电路图。
展示电路图：3：教师根据学生所画的电路图，进一步延伸,出示课件,展示家庭电路的组成图，逐一介绍每一个部件的名称。
让学生熟悉家庭电路的组成.课件展示：归纳总结：名称作用连接方式火线、零线提供电能串联在干路中电能表测量家庭电路中消耗电能多少串联在干路中闸刀开关控制整个家庭电路串联在干路中保险盒保护家庭电路串联在干路中插座供可移动的用电器供电与其他用电器并联灯座供灯泡工作与其他用电器并联开关控制支路用电器与控制的支路用电器串联拓宽延伸：名称两孔插座三孔插座实物图接线原则左零右火左零右火中接地★学生活动二：试电笔1：让学生自学课本P106的内容,完成下列内容:（1）试电笔的作用以及结构？（2）如何正确使用试电笔来辨别火线和零线？2：小组之间阐明自己的【答案】,【答案】不同的再交流、讨论。
归纳总结:(1）作用：辨别火线和零线的;（2）用手按住笔卡，用笔尖接触被测导线，如果氖管发光说明是火线，氖管不发光说明是零线。
初中物理人教版九年级全一册19.1家庭电路学案
初中物理人教版九年级全一册19.1家庭电路学案一、学习目标1.了解家庭电路的基本构成和工作原理。
2.能够分析和解决家庭电路中的问题。
3.掌握家庭电路的安全使用方法。
二、学习内容1. 家庭电路的基本构成家庭电路主要由以下几个部分组成： - 电源：通常是家庭用电插座或者开关箱中的电源。
- 电线：将电源的电能传输到各个终端设备。
- 终端设备：包括电灯、电器、插座等家电设备。
- 连接器：用于连接电线和终端设备的插头、插座等。
2. 家庭电路的工作原理家庭电路的工作原理可以简单如下： - 电源通过电线将电能输送到终端设备。
- 终端设备利用电能进行工作，比如发光、加热、驱动电动机等。
- 安全装置，如保险丝和漏电保护器，用于保护电路和用户的安全。
3. 分析和解决家庭电路中的问题在家庭电路中，常出现以下几种问题，需要我们进行分析和解决： - 电线损坏：如果发现电线损坏，应及时更换或修复，以防止电路短路或电击事故。
- 电路过载：当电路中接入过多电器，电路容量可能无法满足，导致过载。
此时，需要调整电器使用顺序或增加电源插座。
- 电路短路：当电路中的导线触碰到或连接在一起时，会导致短路，造成电源跳闸或设备故障。
此时需要排查故障点，并修复短路问题。
- 漏电：漏电可能导致人体触电，因此需要安装漏电保护器，并定期进行检测和维护。
4. 家庭电路的安全使用方法为了确保家庭电路的安全使用，我们需要采取以下措施： - 定期检查家庭电路，确保电线无损坏，插头插座良好接触，并保持整洁。
- 在家中使用电器时，确保电器没有漏电问题，并注意不要长时间连续使用一个插座上的多个高功率电器。
- 学会正确使用保险丝和漏电保护器，并定期进行检查和替换。
- 不在家时，尽量关闭电器电源以节省能源，并减少电器故障的可能性。
三、实践活动1. 设计和搭建一个简单的家庭电路模型材料：导线、电灯、电源（电源适配器或电池）、开关、插座等。
步骤： 1. 将电源连接到插座。
物理人教版九年级全册家庭电路导学设计
（1）家庭电路各部件的名称及作用。
电能表：记录用户消耗的电能。
总开关：控制整个电路的通断。
保险丝：电流过大而熔断，切断电路。（保护电路）
（2）保险盒（或保险装置）与总开关的安装顺序能否颠倒？为什么？（提示：联系实际使用中可能遇到的问题）
（2）其他同学确认握法是否正确；
6.各小组成员练习使用试电笔辨别火线和零线的方法。
提醒：千万强调安全操作！
过渡：恭喜大家学有所获！接下来我们顺着火线和零线一起进入家庭电路。
【导学二】家庭电路的组成( 15’)
1.阅读课本P105页“家庭电路的组成”部分内容，观察家庭电路示教板，思考相关问题，疑难之处同桌间交流讨论。
【导学一】火线和零线( 15’)
1.播放视频短片，导入新课，师生一起解读学习目标。
2.指导学生阅读课本P106“火线和零线”部分；学生完成后，同桌间交流讨论，还有疑难之处交小组讨论。
3.小组推荐徒弟简介火线和零线。
4.学生代表介绍试电笔的作用、构造、使用方法。
5.体验：学生代表上台示范试电笔的使用。（1）试电笔的握法；
3.预见性问题：三孔插座的作用是难点，可以让学生在教师的演示下分析讨论。
4.结合视频了解漏电保护器的作用，并实际演示。
规律小结
三孔插座接电源，
三线插头接用电器。
三孔插座接线原则：左零右火中接地
【课堂小结】(1分钟)
学生自由回答，教师强调重难点。
【达标测评】(6分钟)
第1题考查试电笔的使用，第二题考查家庭电路的连接。
2.由小组5、6号同学上台结合电路示教板展示问题（1）（2）（3）。
九年级物理全册 19.1《家庭电路》导学案 (新版)新人教版-(新版)新人教版初中九年级全册物理学案
、自主学习、课前诊断一、温故探新1.电能表是测量什么的仪表？2.电能表如何读数的？3．观察新建楼房中用什么代替了保险丝？4．仔细观察家庭电路的组成二、设问导读阅读课本第105页到107页，完成下列问题。
知识点一：家庭电路的组成（我阅读，我知道）1.组成：________、________、________、________及________、导线等组成。
2.在家庭电路中，开关和电灯是_____联的，插座与电灯是____联的，保险盒（熔断器）是_____联在电路中的．3.总开关控制家庭电路的全部，它能将室内全部电路与_________分离。
4.总开关的后面是________。
________是简易保险装置，电流过大时________会熔化，切断电路，对用电器起到________作用。
现在的保险装置一般采用________。
当电路中的电流过大时能________，切断电路，俗称________，它起到保护电路，防止人触电等。
5.明确各个部分电路元件的作用：知识点二：火线和零线（我理解，我操作）1.进户的两条输电线中，一条线叫做端线，俗称________线，它与地面间有________电压。
另一条与________相连，叫做零线，它与地面间的电压为________；①结构：它由笔尖金属体、________、________、笔尾金属体组成。
②作用：________③使用方法：手指按住______________，__________接触导线。
若氖管发光，则为__________线，若不发光则为__________线。
④试电笔中的电阻约有_____欧姆，使通过试电笔的__________很小，不会对人造成伤害。
知识点三：三线插头和漏电保护器（我观察，我知道）1.三线插头：L---接__________；N---接__________；E---接__________。
2.三孔插座：①--接__________ ；②---接__________；③---接__________。
人教版 九年级全册 物理 第十九章 第一节-家庭电路 导学案
人教版九年级全册物理第十九章第一节-家庭电路导学案一、学习目标•了解家庭电路的基本组成和主要功能；•学会绘制家庭电路的图示，并能正确标明各部件的作用；•理解并应用安全用电的基本知识；•掌握家庭电路中的电流、电压和电阻的概念；•熟悉并掌握串联和并联的电路规律。
二、学习重点•家庭电路的组成和功能；•家庭电路中的电流、电压和电阻。
三、学习内容1. 家庭电路的基本组成家庭电路是指在一个家庭建筑内，用于供电、照明和使用电器设备的电路系统。
家庭电路一般由以下几个主要部分组成：•电表：用于测量家庭用电的电量，通常安装在家庭用电的入户位置；•电源插座：用于供电和连接家电设备；•照明开关和灯具：用于控制照明设备的开关和接口；•保险丝或断路器：用于保护电路在过载或短路时断开，防止电器损坏和发生火灾。
2. 家庭电路的图示在图示家庭电路中，一般采用一种符号表示各个电器设备和电路部件。
以下是常用的家庭电路符号示意图：•电源：电源符号•电灯：电灯符号•开关：开关符号•电阻：电阻符号•电表：电表符号3. 安全用电知识在家庭使用电器设备时，必须要注意安全用电知识，以避免电击事故和火灾的发生。
以下是一些重要的安全用电知识：•插头要插紧，不要拔插时拉电线；•不要随意触摸电线和插座；•不要用湿手连接插头和插座；•使用电器设备时，要确保电源开关处于关断状态；•定期检查电线和插座是否有损坏，及时更换；•不要将电线绕在金属物体上，避免发生短路的可能。
4. 家庭电路中的电流、电压和电阻4.1 电流电流是指电荷在电路中的流动，用单位时间内通过导线截面的电荷量来表示。
在家庭电路中，一般使用安培（A）作为电流的单位。
4.2 电压电压是指电流在电路中传递时产生的电压差，也可以理解为电荷在电路中移动时所具有的能量。
在家庭电路中，一般使用伏特（V）作为电压的单位。
4.3 电阻电阻是指阻碍电流通过的物理量，用欧姆（Ω）作为电阻的单位。
在家庭电路中，电阻一般是电器设备自身所带有的。
