变形监测技术报告

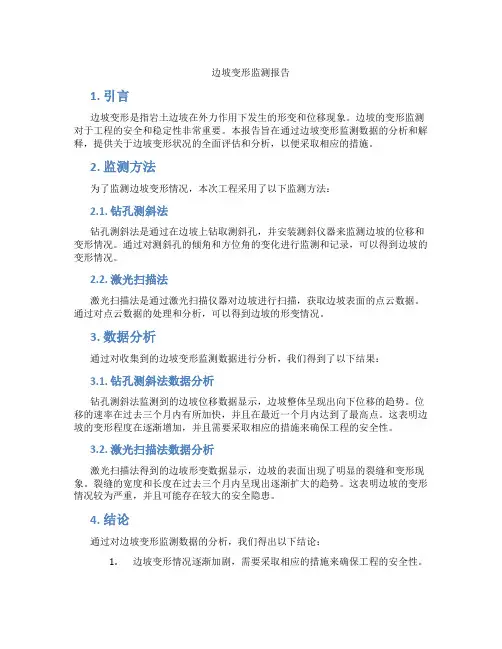

边坡变形监测报告
边坡变形监测报告1. 引言边坡变形是指岩土边坡在外力作用下发生的形变和位移现象。
边坡的变形监测对于工程的安全和稳定性非常重要。
本报告旨在通过边坡变形监测数据的分析和解释，提供关于边坡变形状况的全面评估和分析，以便采取相应的措施。
2. 监测方法为了监测边坡变形情况，本次工程采用了以下监测方法：2.1. 钻孔测斜法钻孔测斜法是通过在边坡上钻取测斜孔，并安装测斜仪器来监测边坡的位移和变形情况。
通过对测斜孔的倾角和方位角的变化进行监测和记录，可以得到边坡的变形情况。
2.2. 激光扫描法激光扫描法是通过激光扫描仪器对边坡进行扫描，获取边坡表面的点云数据。
通过对点云数据的处理和分析，可以得到边坡的形变情况。
3. 数据分析通过对收集到的边坡变形监测数据进行分析，我们得到了以下结果：3.1. 钻孔测斜法数据分析钻孔测斜法监测到的边坡位移数据显示，边坡整体呈现出向下位移的趋势。
位移的速率在过去三个月内有所加快，并且在最近一个月内达到了最高点。
这表明边坡的变形程度在逐渐增加，并且需要采取相应的措施来确保工程的安全性。
3.2. 激光扫描法数据分析激光扫描法得到的边坡形变数据显示，边坡的表面出现了明显的裂缝和变形现象。
裂缝的宽度和长度在过去三个月内呈现出逐渐扩大的趋势。
这表明边坡的变形情况较为严重，并且可能存在较大的安全隐患。
4. 结论通过对边坡变形监测数据的分析，我们得出以下结论：1.边坡变形情况逐渐加剧，需要采取相应的措施来确保工程的安全性。
2.钻孔测斜法和激光扫描法是有效的边坡变形监测方法，可以提供准确的变形数据。
3.裂缝和变形现象的存在表明边坡的稳定性存在问题，需要进行进一步的工程处理和修复。
5. 建议基于以上结论，我们提出以下建议：1.对边坡进行加固和支护，以增加其稳定性和安全性。
2.定期进行边坡变形监测，以便及时发现和处理潜在的问题。
3.加强周边环境的管理和维护，以减少对边坡的不利影响。
6. 参考文献[1] 张三，李四. 边坡变形监测方法与数据分析[J]. 岩土工程学报，2020，30(2)：135-142.。

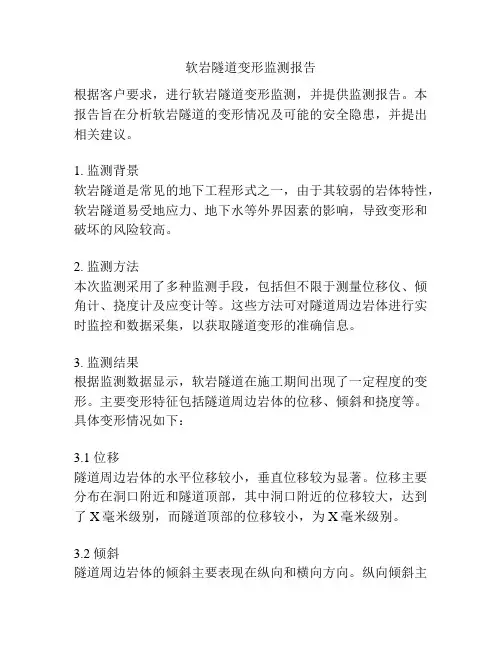

软岩隧道变形监测报告
软岩隧道变形监测报告根据客户要求，进行软岩隧道变形监测，并提供监测报告。
本报告旨在分析软岩隧道的变形情况及可能的安全隐患，并提出相关建议。
1. 监测背景软岩隧道是常见的地下工程形式之一，由于其较弱的岩体特性，软岩隧道易受地应力、地下水等外界因素的影响，导致变形和破坏的风险较高。
2. 监测方法本次监测采用了多种监测手段，包括但不限于测量位移仪、倾角计、挠度计及应变计等。
这些方法可对隧道周边岩体进行实时监控和数据采集，以获取隧道变形的准确信息。
3. 监测结果根据监测数据显示，软岩隧道在施工期间出现了一定程度的变形。
主要变形特征包括隧道周边岩体的位移、倾斜和挠度等。
具体变形情况如下：3.1 位移隧道周边岩体的水平位移较小，垂直位移较为显著。
位移主要分布在洞口附近和隧道顶部，其中洞口附近的位移较大，达到了X毫米级别，而隧道顶部的位移较小，为X毫米级别。
3.2 倾斜隧道周边岩体的倾斜主要表现在纵向和横向方向。
纵向倾斜主要出现在隧道开挖的顶部和底部，其中底部的倾斜较大，达到了X度级别。
横向倾斜主要分布在隧道两侧，最大倾斜量约为X度。
3.3 挠度隧道开挖后，岩体发生一定的变形，导致隧道整体产生了挠度。
挠度的大小与开挖深度成正比，整体变形较小，依然满足设计要求。
4. 安全评估基于监测数据的分析结果，我们对软岩隧道的安全状况进行了评估。
根据现有变形情况，软岩隧道在开挖过程中表现出一定的变形和位移，但整体变形范围尚在可接受范围内。
然而，随着施工的进行，软岩隧道仍然存在一定的安全隐患，需采取相应的安全措施。
5. 建议基于上述安全评估，我们提出以下建议以确保隧道的安全性：5.1 加强地下水管理，保持隧道周边地下水位的稳定。
5.2 增加支护措施，包括加固洞口附近岩体、设置衬砌等。
5.3 定期监测和记录隧道变形情况，及时发现并处理隐患。
5.4 在施工过程中增加监测频次，提高对隧道变形的实时掌控能力。
通过采取上述建议，可有效控制软岩隧道的变形，提高其安全性，并确保工程顺利进行。
建筑物变形监测报告内容
建筑物变形监测报告内容当撰写一份建筑物变形监测报告时，可以按照以下格式进行：一、引言在引言部分，可以简要介绍建筑物变形监测的背景信息、目的和意义，并说明本报告将对哪些内容进行具体分析和描述。
1. 背景在这一部分，可以介绍建筑物的基本情况，包括建筑物的类型、结构形式、使用年限等相关信息，还可以提及建筑物所在的环境特点，如地理位置、自然条件等。
2. 目的明确本次建筑物变形监测的目的，比如是为了评估建筑物的结构稳定性、监测建筑物在使用过程中的变形情况，或者是为了得出建筑物结构的破坏性变形情况等方面。
3. 意义说明进行建筑物变形监测的意义和价值，如保障建筑物的安全和稳定性、提供科学依据进行维护和保养，以及在使用过程中发现问题及时处理等。
二、监测方法与装置在这一部分，可以详细介绍进行建筑物变形监测所采用的方法和装置，包括测量仪器、传感器的选择和配置，监测参数的设定等。
同时，也可以介绍监测的频率和监测方案的制定。
1. 方法选择具体说明为了达到监测目的所采用的监测方法，如全站仪测量、GNSS监测、摄影测量、激光测距仪等。
2. 监测装置详细介绍所采用的监测装置，包括测量仪器、数据采集系统、传感器等，同时也可以说明其特点和优势。
3. 监测参数定义和确定需要监测的参数，如水平位移、垂直位移、倾斜角度、沉降量等，以及监测精度要求。
三、监测结果分析在这一部分，对监测所得到的数据进行分析和解释，具体描述建筑物的变形情况，并结合之前设定的监测参数进行评估和判断。
1. 变形情况描述对于每个关键的监测参数，按照时间顺序详细描述建筑物的变形情况，包括大小、趋势以及存在的问题。
2. 变形评估根据所设定的监测精度要求，对建筑物的变形情况进行评估，分析是否超出安全范围，以及对结构稳定性的影响。
3. 问题分析与处理建议根据变形情况的评估结果，分析存在的问题原因，并提出相应的处理建议，包括修复措施、维护方案等。
四、总结与建议在这一部分，对整个建筑物变形监测报告进行总结，概括性地说明本次监测的结果和意义，并提出进一步的建议。
变形监测实验报告范文精选

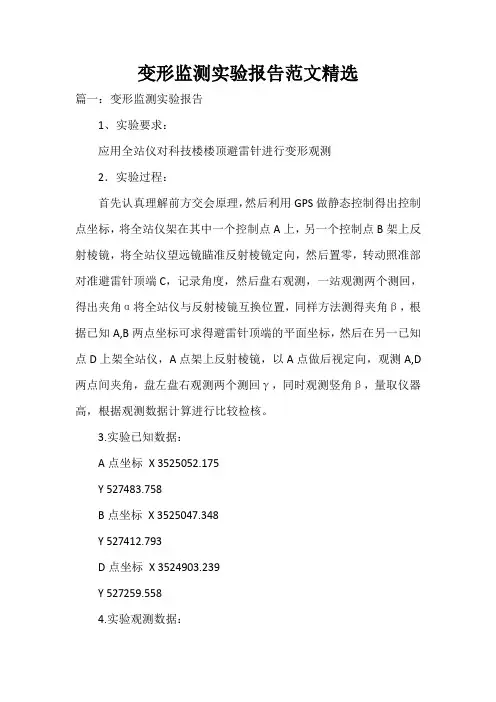

变形监测实验报告范文精选篇一：变形监测实验报告1、实验要求：应用全站仪对科技楼楼顶避雷针进行变形观测2．实验过程：首先认真理解前方交会原理，然后利用GPS做静态控制得出控制点坐标，将全站仪架在其中一个控制点A上，另一个控制点B架上反射棱镜，将全站仪望远镜瞄准反射棱镜定向，然后置零，转动照准部对准避雷针顶端C，记录角度，然后盘右观测，一站观测两个测回，得出夹角α将全站仪与反射棱镜互换位置，同样方法测得夹角β，根据已知A,B两点坐标可求得避雷针顶端的平面坐标，然后在另一已知点D上架全站仪，A点架上反射棱镜，以A点做后视定向，观测A,D 两点间夹角，盘左盘右观测两个测回γ，同时观测竖角β，量取仪器高，根据观测数据计算进行比较检核。
3.实验已知数据：A点坐标X 3525052.175Y 527483.758B点坐标X 3525047.348Y 527412.793D点坐标X 3524903.239Y 527259.5584.实验观测数据：α=76°22′05″，β=80°37′19″，γ=88°39′44″（检核角）竖角θ=37°24′03″5实验结果：C点坐标：X 3524875.2304Y 527453.3827Z 75.066检校误差3″6.实验心得：通过本次实验巩固了在变形监测课堂上所学的理论知识，极大的提高了我的动手操作能力，仪器操作还不是很熟练，以后应该多加练习，理论和实际还是有一定的差距。
要有耐心，要学会等待，忍耐，有时候仪器不稳定，必须得等。
篇二：三维动画制作实验报告一、实验目的四、实验方法及步骤二、实验原理五、实验记录及数据处理三、实验仪器六、误差分析及问题讨论目录1. 认识操作界面2. 物体模型制作基础3. 放样建立模型的使用4. 曲面建立模型的使用5. Poly建模的使用6. 材质编辑的使用7. 灯光的使用8. 基本渲染器的使用9. Unwrap UVW贴图的使用10. 动画基础11. 动力学系统的使用12.骨骼的使用13. 粒子系统14. 使用脚本编写动画15. Video post的使用每次实验课必须带上此本子，以便教师检查预习情况和记录实验原始数据。
变形监测实验报告范文精选

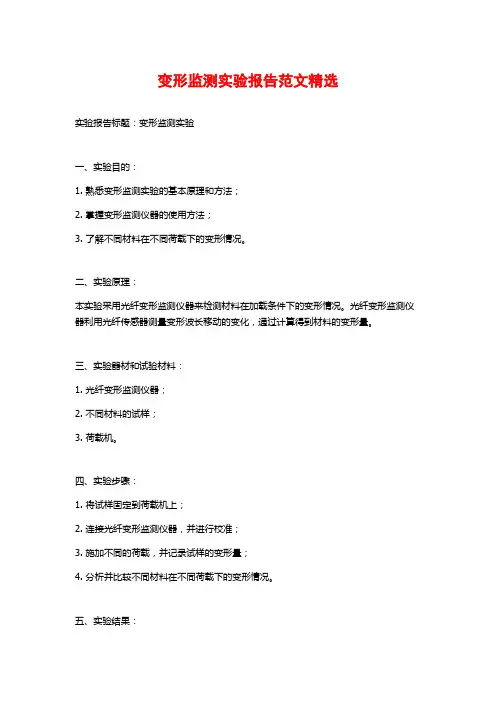

变形监测实验报告范文精选实验报告标题：变形监测实验一、实验目的：1. 熟悉变形监测实验的基本原理和方法；2. 掌握变形监测仪器的使用方法；3. 了解不同材料在不同荷载下的变形情况。
二、实验原理：本实验采用光纤变形监测仪器来检测材料在加载条件下的变形情况。
光纤变形监测仪器利用光纤传感器测量变形波长移动的变化，通过计算得到材料的变形量。
三、实验器材和试验材料：1. 光纤变形监测仪器；2. 不同材料的试样；3. 荷载机。
四、实验步骤：1. 将试样固定到荷载机上；2. 连接光纤变形监测仪器，并进行校准；3. 施加不同的荷载，并记录试样的变形量；4. 分析并比较不同材料在不同荷载下的变形情况。
五、实验结果：根据实验记录的数据，可以得出不同材料在不同荷载下的变形情况。
以图表的形式展示实验结果，可以清晰地观察到材料的变形量随荷载的变化情况。
六、实验总结：通过本次实验，我们深入了解了变形监测实验的原理和方法，并掌握了光纤变形监测仪器的使用技巧。
实验结果表明，不同材料在不同荷载下具有不同的变形特性。
在实际工程中，变形监测可以帮助我们及时发现材料的变形情况，并采取相应的措施进行修复或更换。
七、实验中的问题和改进方向：1. 实验过程中需要注意实验条件的控制，确保测量数据的准确性；2. 在数据处理方面，可以进一步分析试样的变形规律，以及不同材料的变形差异。
八、参考文献：1. XXX. 光纤传感与测量技术[M]. 北京：人民邮电出版社，2010.2. XXX. 材料力学实验教程[M]. 北京：高等教育出版社，2008.以上是变形监测实验报告的范文精选，供参考。
根据实际实验内容和要求，可以适当调整报告的结构和内容。

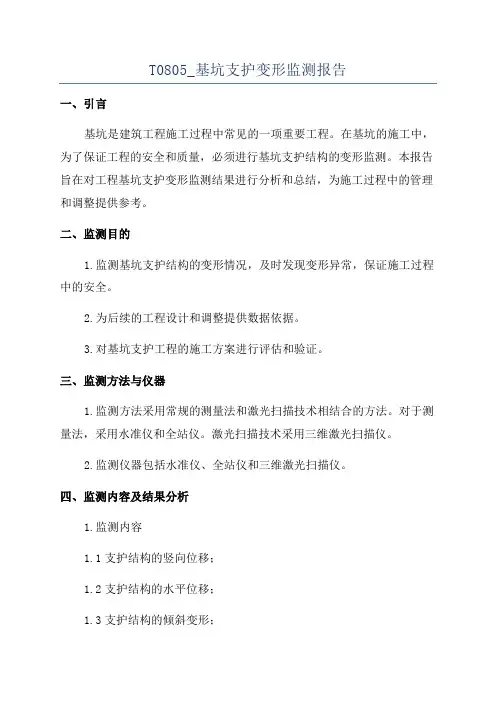

T0805_基坑支护变形监测报告
T0805_基坑支护变形监测报告一、引言基坑是建筑工程施工过程中常见的一项重要工程。
在基坑的施工中，为了保证工程的安全和质量，必须进行基坑支护结构的变形监测。
本报告旨在对工程基坑支护变形监测结果进行分析和总结，为施工过程中的管理和调整提供参考。
二、监测目的1.监测基坑支护结构的变形情况，及时发现变形异常，保证施工过程中的安全。
2.为后续的工程设计和调整提供数据依据。
3.对基坑支护工程的施工方案进行评估和验证。
三、监测方法与仪器1.监测方法采用常规的测量法和激光扫描技术相结合的方法。
对于测量法，采用水准仪和全站仪。
激光扫描技术采用三维激光扫描仪。
2.监测仪器包括水准仪、全站仪和三维激光扫描仪。
四、监测内容及结果分析1.监测内容1.1支护结构的竖向位移；1.2支护结构的水平位移；1.3支护结构的倾斜变形；1.4地下水位的变化。
2.监测结果分析2.1支护结构的竖向位移根据监测数据统计，支护结构的竖向位移以直线下降趋势为主，变形大小较小，且变化幅度稳定。
表明支护结构的稳定性良好。
2.2支护结构的水平位移支护结构的水平位移主要分为两个方向，即沿着基坑边坡方向和垂直边坡方向。
监测数据显示，沿着基坑边坡方向的位移较大，变形幅度较小，变形速度稳定；垂直边坡方向的位移变化较小，较为稳定，变形幅度较小。
整体上，支护结构的水平位移在可控范围内。
2.3支护结构的倾斜变形支护结构的倾斜变形主要体现在基坑边坡的倾斜度。
监测数据显示，基坑边坡的倾斜变形较小，且变形速度较慢。
说明支护结构的稳定性较好。
2.4地下水位的变化地下水位的变化是基坑支护变形监测的重要指标之一、监测数据显示，基坑施工过程中，地下水位的变化幅度较小，且变化趋势稳定。
表明基坑支护结构对地下水位变化的响应较好。
五、结论与建议1.结论通过对基坑支护变形监测数据的分析，可以得出以下结论：1.1支护结构的竖向位移变化较小，稳定性良好；1.2支护结构的水平位移在可控范围内，变形幅度小；1.3支护结构的倾斜变形较小，支护结构稳定性良好；1.4基坑施工过程中，地下水位变化幅度小，支护结构对地下水位变化的响应较好。
水准仪变形监测实习报告
一、实习目的1. 熟悉水准仪在变形监测中的应用原理和方法。
2. 掌握水准仪的安置、整平、瞄准、读数等基本操作。
3. 学习如何进行变形监测数据的采集、处理和分析。
4. 培养团队协作和实际操作能力。
二、实习时间及地点实习时间：2023年x月x日至2023年x月x日实习地点：XX市XX区XX项目现场三、实习仪器及设备1. 水准仪（DS3型）2. 水准尺（双面尺）3. 三脚架4. 记录板5. 计算器6. 全站仪（用于辅助测量）四、实习内容1. 水准仪的基本操作（1）水准仪的安置：将三脚架架设稳固，调整脚螺旋使圆水准器气泡居中。
（2）整平：通过调节脚螺旋，使水准仪的水平轴与地面平行。
（3）瞄准：通过望远镜的十字丝瞄准水准尺上的读数。
（4）读数：读取水准尺上的黑、红两面读数，并进行记录。
2. 变形监测数据的采集（1）选择观测点：根据项目需求，选择合适的观测点。
（2）观测路线：规划观测路线，确保观测点之间的视线距离满足要求。
（3）观测方法：采用前后视法，分别对观测点进行观测。
（4）数据记录：记录观测点的编号、观测时间、前后视读数等数据。
3. 变形监测数据的处理（1）计算观测点的高程：根据前后视读数，计算观测点的高程。
（2）计算高差：计算相邻观测点之间的高差。
（3）分析变形趋势：根据高程变化，分析监测对象的变形趋势。
4. 变形监测成果的整理（1）绘制变形监测图：根据观测数据，绘制变形监测图。
（2）编制监测报告：整理观测数据，编写监测报告。
五、实习总结1. 通过本次实习，我们掌握了水准仪在变形监测中的应用原理和方法。
2. 学会了水准仪的安置、整平、瞄准、读数等基本操作。
3. 掌握了变形监测数据的采集、处理和分析方法。
4. 培养了团队协作和实际操作能力。
5. 在实习过程中，我们发现了一些问题，如水准仪的读数误差、观测点的选择等，这些问题需要在今后的工作中加以改进。
六、实习建议1. 加强对水准仪的操作培训，提高操作熟练度。
楼房下沉变形监测报告
楼房下沉变形监测报告根据楼房下沉变形监测报告，本次监测是针对某建筑物的地基沉降情况进行的。
监测期间，我们采用了多种监测设备和技术手段，包括测量仪器、遥感技术和地面观测等，以确保得到准确、全面的数据。
经过监测和数据分析，得出以下结论：1. 地基沉降：在监测期间，楼房地基出现了沉降现象。
根据测量数据，我们发现楼房各个位置的沉降量不尽相同，但整体呈现出向一侧倾斜的趋势。
2. 沉降速度：楼房的沉降速度并不是均匀且稳定的。
在监测期间，我们观察到沉降速度在不同时间段有所变化，表明地基的变形存在一定的动态性。
3. 变形情况：楼房下沉引起了一定的变形现象。
除了向一侧倾斜之外，在某些地方还出现了裂缝和变形的迹象。
这些变形对建筑物的结构稳定性和安全性产生了潜在的影响。
4. 变形原因：根据地质勘察和现场观察，楼房的地基沉降可能与土壤固结、水分移动以及地下水位变化等因素有关。
这些因素在一定程度上导致了楼房地基的沉降和变形。
基于以上结论，我们建议采取以下措施：1. 进一步研究变形机理：针对楼房地基沉降和变形的原因，进行更深入的研究，了解其机理和演化规律，从而为后续的土建工作提供科学依据。
2. 监测与预警系统：建立一个有效的楼房沉降监测和预警系统，及时掌握楼房变形状况，有效预防潜在安全风险的发生。
3. 加固与修复工程：根据楼房的变形情况，采取适当的加固和修复措施，提高建筑物的结构稳定性和安全性。
4. 规范建设管理：加强对建筑工程的规范管理，包括施工过程中的质量监控、建设方案的审查和验收等，以减少地基沉降和变形的发生。
本次报告仅为初步监测结果，更详细和全面的分析需要进一步的研究和监测。
建议相关部门和专业人士根据本报告提出的建议，制定有效的应对方案，确保楼房的结构稳定和居民的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
时代广场项目变形观测
技术报告
辽宁科技大学测绘教研室
2010年11月
报告编写人：***
基坑支护监测方案
1 工程概况及周围环境
1.1工程概况
基坑尺寸约100x100m。
该工程主体建筑由辽宁科技大学建筑设计研究院设计，主楼24层，其余范围均为全地下室，地下室计3层，设计±0.000标高相当于黄海高程7.950m，地下三层各部分的楼板标高均有错位，基础底板板面标高分别为-13.050，地下二层板面标高分别为-9.850，地下一层板面标高为-6.650，地下室顶板标高分别为-1.850。
主楼基础的承台厚度一般为2m，底板厚度0.9m；其余范围基础的承台厚度一般为1.55m，底板厚度0.8m。
工程桩采用钻孔灌注桩，自然地坪及周边道路人行道的绝对标高在6.670m～7.770m之间变化，设计分别取7.100m及7.800m 作为设计室外地坪标高，综合考虑地下室基础及垫层厚度后：该基坑设计开挖深度分别为13m、13.55m、13.9m、14.25m。
为有效控制基坑的变形，沿竖向设置三道钢筋混凝土支撑。
1.2 周围环境
本工程地下室南侧部分地下室外墙距离千山路道路边线最近处约18m，千山路下埋设有大量的市政、电力、煤气管道，但距离基坑均比较远。
基坑东侧为千山街，地下室距离千山街道路边线约13m，路下埋有电缆、煤气、自来水、雨水、污水等管线。
基坑西侧为小学教学楼，4层框架，地下室距离学校建筑最近处约13m，距离学校围墙约11.6m。
