[熟练强化] 角度一 电流表及电压表的读数
1．(1)电流表量程一般有两种：0～0.6 A,0～3 A；电压表量 程一般有两种：0～3 V,0～15 V，如图甲所示．
①接 0～3 V 量程时读数为________V. ②接 0～15 V 量程时读数为________V. ③接 0～3 A 量程时读数为________A. ④接 0～0.6 A 量程时读数为________A.
板 块 一
专题突破复习
专 题 六
物理实验
第二讲
电学实验
知识网络构建
结网建体 把脉考向
[高考调研] 1.考查方法：高考对学生实验的考查， [知识建构] 主要有以下 5 个实验：①测定金属的 电阻率(同时练习使用螺旋测微器)．② 测绘小灯泡的伏安特性曲线．③测定 电源的电动势和内阻．④练习使用多 用电表．⑤传感器的简单使用．但高 考出题方向是基本实验的变形及创 新． 2.常用的思想方法： ①等效替代法． ② 半偏法．③图象法．④试触法．
(1)图 (a)中的 A 端与 ________(填“红”或“黑”)色表笔相 连接．
(2)关于 R6 的使用，下列说法正确的是________(填正确答案 标号)． A．在使用多用电表之前，调整 R6 使电表指针指在表盘左端 电流“0”位置 B．使用欧姆挡时，先将两表笔短接，调整 R6 使电表指针指 在表盘右端电阻“0”位置 C．使用电流挡时，调整 R6 使电表指针尽可能指在表盘右端 电流最大位置 (3)根据题给条件可得 R1＋R2＝________Ω， R4＝________Ω.
(4)某次测量时该多用电表指针位置如图 (b)所示．若此时 B 端是与“1”相连的，则多用电表读数为________；若此时 B 端是 与“3”相连的，则读数为________；若此时 B 端是与“5”相连的， 则读数为________．(结果均保留 3 位有效数字)
③若所用的滑动变阻器阻值远小于待测电阻阻值， 采用限流 式接法时电流变化不大，必须采用分压接法． (2)伏安法、安安法、伏伏法、半偏法、等效替代法． (3)测电源电动势和内阻方法拓展
(4)多用电表欧姆挡使用步骤及方法
核心要点突破
透析重难 题型突破
考向一 [归纳提炼]
电学测量类仪器的使用与读数
[ 答案 ](1)1.5×103 Nhomakorabea×1 k
(2)30.7(30.5 ～ 30.9 都正确 )
153(152～154 都正确) (3)6.1
角度三
多用电表的原理与构造
3． (2017· 全国卷Ⅲ)图 (a)为某同学组装完成的简易多用电表 的电路图．图中 E 是电池；R1、R2、R3、R4 和 R5 是固定电阻， R6 是可变电阻；表头Ⓖ的满偏电流为 250 μA，内阻为 480 Ω.虚 线方框内为换挡开关，A 端和 B 端分别与两表笔相连．该多用电 表有 5 个挡位，5 个挡位为：直流电压 1 V 挡和 5 V 挡，直流电 流 1 mA 挡和 2.5 mA 挡，欧姆×100 Ω 挡．
(2)完成下列读数(如图乙所示)．
a．________mm
b．________mm c．________mm
d．________mm e．________mm.
[答案]
(1)①1.90 ②9.5 ③0.80 ④0.16 b ． 0.532(0.531 ～ 0.533)
(2)a.0.482(0.481 ～ 0.483)
c．4.076(4.075～4.077) d．5.663(5.661～5.665) e．11.14
角度二
多用电表的读数问题
2．如下图所示为多用电表的刻度盘．若选用倍率为 “×100”的欧姆挡测电阻时，表针如下图所示，则：
(1)所测电阻的阻值为________Ω；如果要用此多用电表测量 一个阻值约为 2.0×104 Ω 的电阻，为了使测量结果比较精确，应 选 用 的 欧 姆 挡 是 ________( 选 填 “×10” 、 “×100” 或 “×1 k”)． (2)用此多用电表进行测量，当选用量程为 50 mA 的电流挡 测量电流时，表针指于图示位置，则所测电流为 ________mA； 当选用量程为 250 mA 的电流挡测量电流时， 表针指于图示位置， 则所测电流为________mA. (3)当选用量程为 10 V 的电压挡测量电压时，表针也指于图 示位置，则所测电压为________V.
[答案]
(1)以下三种情况必须采用分压接法：
①要使待测元件的电压 (或电流 )从零 (或很小值 )开始连续调 节，必须采用分压接法； ②如果实验所提供的电压表、电流表或电阻元件允许的最大 电流(或电压)较小， 采用限流接法时， 实际电流(或电压)都会超过 允许的最大电流(或电压)，为了保护电表或电阻元件免受损坏， 必须采用分压接法；
[解析]
(1)欧姆表读数：对应最上一行刻度值为 15，倍率为
“×100”，读数为 1.5×103 Ω；测 2.0×104 Ω 电阻时应选“×1 k”的欧姆挡． (2)选 50 mA 直流电流挡， 则每一大格表示 10 mA， 每一小格表示 1 mA， 测量的精确度为 1 mA， 应估读到 0.1 mA(此 时为 1/10 估读)， 指针对应的读数为 30.7 mA； 选择量程为 250 mA 的电流挡，则每一大格表示 50 mA，每一小格表示 5 mA，测量 的精确度为 5 mA，应估读到 1 mA(此时为 1/5 估读)，指针对应 的读数为 153 mA.(3)选择 10 V 电压挡，则每一大格表示 2 V，每 一小格表示 0.2 V，测量的精确度为 0.2 V，应估读到 0.1 V(此时 应为 1/2 估读)，指针对应的读数为 6.1 V.
1．电流表、电压表、欧姆表的对比
2.多用电表的使用方法 (1)选倍率， 一般要选择比被测电阻的估计值低一个数量级的 倍率，如估计值为 200 Ω 就应该选×10 的倍率． (2)进行欧姆调零． (3)将红黑表笔接被测电阻两端进行测量． (4)将指针示数乘以倍率，得测量值． (5)测量结束后，将选择开关扳到 OFF 或交流电压最高挡．
合集下载
2017_2018学年高考物理二轮复习第6板块电学实验题教学案

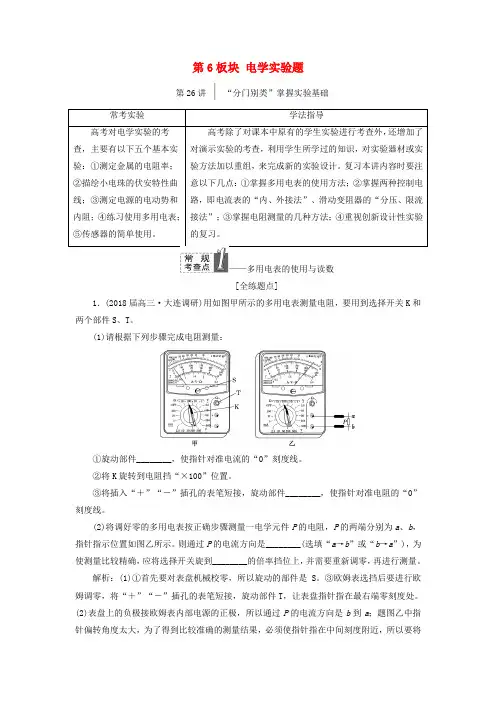

第6板块 电学实验题第26讲| “分门别类”掌握实验基础——多用电表的使用与读数[全练题点]1．(2018届高三·大连调研)用如图甲所示的多用电表测量电阻，要用到选择开关K 和两个部件S 、T 。
(1)请根据下列步骤完成电阻测量：①旋动部件________，使指针对准电流的“0”刻度线。
②将K 旋转到电阻挡“×100”位置。
③将插入“＋”“－”插孔的表笔短接，旋动部件________，使指针对准电阻的“0”刻度线。
(2)将调好零的多用电表按正确步骤测量一电学元件P 的电阻，P 的两端分别为a 、b ，指针指示位置如图乙所示。
则通过P 的电流方向是________(选填“a →b ”或“b →a ”)，为使测量比较精确，应将选择开关旋到________的倍率挡位上，并需要重新调零，再进行测量。
解析：(1)①首先要对表盘机械校零，所以旋动的部件是S 。
③欧姆表选挡后要进行欧姆调零，将“＋”“－”插孔的表笔短接，旋动部件T ，让表盘指针指在最右端零刻度处。
(2)表盘上的负极接欧姆表内部电源的正极，所以通过P 的电流方向是b 到a ；题图乙中指针偏转角度太大，为了得到比较准确的测量结果，必须使指针指在中间刻度附近，所以要将倍率调小。
答案：(1)①S ③T (2)b→a×102．某同学在测量一只小灯泡电阻的实验中，连接了如图甲所示的实物电路图。
闭合开关，发现灯泡不亮，电流表的示数为零。
(1)他借助多用电表检查小灯泡。
先断开开关，把多用电表的选择开关旋到“×1”挡，再进行________调零；又将红、黑表笔分别接触①、②接线柱，多用电表的表盘恰好如图乙所示，说明小灯泡正常，此时的电阻为________Ω。
(2)他将多用电表选择开关旋于某直流电压挡，将红、黑表笔分别接触②、③接线柱；闭合开关，发现电压表的示数约等于电源电动势，说明②、③接线柱间的导线出现了________(选填“断路”或“短路”)。
