办公大楼综合布线系统设计
办公大楼综合布线系统设计
一、工程概况
办公大楼及规范化的网络基础建设为营造高效率的工作打下坚实的基础。其网络建设目标是建成节能、高效、可靠、全面自动化管理的信息系统。为办公管理提供一个先进的网络环境。
楼层建筑情况如下:
大楼主体20层，每层面积约为40*30平方米，层高为4.5米。
我们认为某大楼的结构化布线系统应满足以下的要求：
A. 必须选用技术先进、质量优良、技术含量高、性能价格比好的新产品，确保整个系统的先进性、开放性、实用性、安全性、可扩充性，设计应遵循工业标准。
B.工作区子系统要求每个信息点能达到1000M的数据传输速率。
C.布线系统应具有良好的开放性，只需通过跳线便可满足各种不同的新需求。
D.布线系统应便于维护和管理，所有插座、配线架、跳线均有统一编号和标记对照表及色标标示，并备案。
E.布线应考虑到可扩充性，便于今后向ATM过渡。
二、设计原则
1. 灵活性
该布线系统应能只通过跳线，而无需对线路、插座做任何改动，便可在任何一间办公室为用户提供Unix 终端、局域网工作站等不同性质的应用。
2. 先进性
用户对该布线系统不做任何更改，只需引入新网络的设备，便可用该布线系统支持更先进的应用，如1000M以太网传输模式。
3. 可靠性
该布线系统应能保证使用寿命与性能可靠，并有一定的冗余接口以备应用增加或不可预期损坏时使用。
4. 标准化
各种设计规范、技术指标及产品均符合国际和工业标准，并提供多厂商产品的支持能力。
5. 可扩充性
布线系统具有很长的使用寿命，而信息技术的发展又特别快，因此在设计布线系统时，应考虑具有充分的扩展能力。
三、系统设计
办公大楼布线系统，按国际标准 EIA/TIA 568及ISO 1180标准，每个数据IO干线距离不能超过90M。各配线间的安排是在遵循EIA/TIA-568A、EIA/TIA-569 的标准进行系统结构、系统划分、设备配置的，并考虑到新主楼建筑各楼层的实际信息点而确定的。
设计方案：
从实用、先进考虑
1、水平数据点和语音点均采用LUCENT六类双绞线 Giga Speed 1071 UTP。
2、连接楼层数据主干采用6芯室内多模LGBC-006D光缆 ,数据备份主干采用六类双绞线 Giga Speed 1071 UTP。
3、大楼监控点位用同轴电缆铺设。
3、连接楼层语音主干采用50对大对数电缆。
标准结构化布线系统由如下图所示6个子系统组成：
水平区子系统、工作区子系统、管理区子系统、垂直主干子系统、建筑群子系统、和设备间子系统。
（1）工作区子系统设计
工作区子系统由终端设备连到信息插座的连线组成，它包括有连接软线、适配器和其他电子器件。通过连接软线和适配器将终端设备同信息输入输出口相连。我们为用户提供用D8GS连接跳线。其相对简单，易移动、变更设备。一般考虑将2-3 个信息模块放置于一个工作区,面板的孔数为实际使用的模块数的
加倍 ,以便将来扩充时使用 ,而不必进行新的加工 .例如:某一工作区有一个数据口 ,则此工作区便采用2 孔面板。
XXX办公大楼综合布线系统设计方案
XXX办公大楼综合布线系统设计方案 1综合布线系统说明 本项目综合布线系统具体内容包括网络布线、信息点安装及相应管线、桥架设计。所有信息点根据实际情况采用86型的信息面板，楼宇的数据传输介质采用24AWG线规的超五类非屏蔽双绞线。线槽按不同容量选用相应规格的PVC线槽和金属桥架。 我们经过充分考虑本项目的环境、运行方式和可能采用的网络结构，结合以往的工程经验，提出本设计方案。 考虑到该项目的重要性和未来扩展性我们认为该布线系统应该是一个标准化、模块化、系统化、高度灵活的智能型布线网络。 2系统设计原则 本项目的网络建设应本着高性能、高稳定性、高可靠性、可扩展性与经济适用的原则。为达到项目网络建设的目标要求，在综合布线方案设计构建中，应坚持以下布线原则：实用性—实施后的布线系统，将能够在现在和将来适应技术的发展，并且实现数据通信、语音通信、图像通信。 灵活性—布线系统能够满足灵活应用的要求，遵循结构化布线的标准，适应不同拓扑结构的网络，在不改变布线系统情况下，就可以进行设备的移动、更新和 升级。即任一信息点能够连接不同类型的设备，如计算机、打印机、终端。 经济性—在满足应用要求的基础上，尽可能降低造价。综合布线过程是对各种网络线缆统一规划、统一安装施工过程，减少了不必要的重复布线、重复施工， 节约了线材。由于采用综合布线系统，单位避免了重复设置信息机构和重 复建设信息网络，从整体上讲节省了投资，避免了大量的重复建设，提高 了网络效益。综合布线系统采用标准化的设计，统一安装施工，使整个系 统构成一个有机的整体，便于集中管理维护，并减少日后的维护费用。 统一性—整个建筑的信息网络建设基于一个统一的网络管理中心的模式，不同系统不同网络及不同类型的网络之间的连接完全兼容。 兼容性—综合布线系统的设施可以满足多种系统中的性能。
☆综合布线系统设计方案书
XXX综合布线系统设计方案书 二零零××年××月
目录 1. 技术标书总说明 (3) 2. 系统总体功能说明 (12) 3. 系统整体技术说明 (16) 4. 系统组成与结构 (21) 5. 系统主要性能指标 (30) 6. 建筑群子系统 (37) 7. 设备间子系统 (40) 8. 干线子系统 (43) 9. 管理子系统 (48) 10.水平子系统 (51) 11.工作区子系统 (61) 12.光缆传输系统 (68) 13.弱电系统管道 (82) 14.测试用便携机 (84) 15.工程的组织与管理 (85) 16. 与其他系统的协调与配合 (104) 17. 保修和售后服务 (111)
1. 技术标书总说明 1.1 前言 近十几年来城市建设及工业企业的通信事业发展迅猛，现代化的智能楼，国际机场、商住楼，办公楼，综合楼已提到日程，在过去设计大楼内的语音及数据线路时，会使用各种不同的传输线，配线插座以及接头等。例如：用户电话交换机通常使用双绞线，局域网络(LAN)则可能使用双绞线或同轴电缆，这些不同的设备使用不同的传输线来构成各自的网络。同时，连接这些不同布线的插头，插座及配线架均无法互相兼容，相互之间达不到共用的目的。 现在可以将所有语音、数据、电视(会议电视、监视电视)设备的布线组合在一套标准的布线系统上，并且将各种设备终端插头插入标准的插座，结构化综合布线系统可实现上述功能.故一套先进的楼宇布线系统，不仅能支持一般的话音、数据传输，它还应能支持多种网络协议，不同生产厂商机器的互连，可适应各种灵活的、容错的组网方案。 本次技术标书XXXX国际机场新航站楼综合布线系统选用世界著名瑞士德特威勒的UNILAN布线系统。 1.1.1德特威勒公司介绍： 德特威勒公司是瑞士的一家成立于1915年的综合性的跨国企业，总部位于瑞士中部的Aldorf市。目前德特威勒公司的业务已遍及世界，在欧洲、美国和亚洲共拥有42家分支机构。约4000名优秀的员工为德特威勒公司辛勤地工作，将德特威勒的产
综合布线系统施工流程与规范
前言： 弱电工程施工流程是怎么样的？需要先干什么后干什么？对于新手总是摸不到头脑，本文从综合布线系统施工流程来谈，其他子系统基本一样。一起来看看吧！正文： 一、施工步骤： 1、勘察现场 A．与甲方协商，确定仓库位置。 B．水电设备。现场是否具备施工必需的水电设施。 C．电力负荷。施工现场的电力线是否能匹配工程的负荷要求。 D．设备布局。确定机柜的位置、终端设备的安装位置以及线路的的敷设路迳。 E．样品式样。明确业主的要求，确定样品的型号、样式。要形成文档，客户签字确认。 F．安全。原材料的安全，施工现场安全措施。 2、绘制网络拓扑图、平面点位图，交业主方确认。 3、制定工程进度计划表。列举施工期间需要完成的工作任务，以及各项工作完成的先后次序，并确定详细的计划时间， 4、指定项目经理及管理人员，负责规划备料，备工，用户方配合要求等方面事宜 5、现场施工，每日记录施工进度，并根据计划的完成情况及时调整计划，确保按工期工要求交付工程。工程日志写起来 6、现场设备安装记录表，制作测试报告，打印IP地址表、路由表、配置表。
7、验收。在上述各环节中所建立和完善的文档，作为验收资料的一部分，交业主保存。同时公司也要留存幅本，作为客户资料，以备售后服务用。 二、布线规范 1、塑料线槽及其附件型号规格应符合设计要求，并选用相应的定型产品。其敷设场所的环境温度不得低于-15摄氏度，其阻燃性能氧指数不应低于27%。线槽内外应光滑无棱刺，不应有有扭曲、翘边等变形现象，并有产品合格证。 2、缆线布放时应有冗余。在机柜处，双绞线缆预留长度，一般为3~6m；终端处为0.3~0.6m；光缆在设备端预留长度一般为5~10m；有特殊要求的应按设计要求预留长度 3、设备间铺设活动地板时，板块铺设严密坚固，每平方米水平允许偏差不应大于2mm，地板支柱牢固，活动地板防静电措施的接地应符合设计和产品说明要求。 4、每对对绞线应尽量保持扭绞状态，非扭绞长度不应大于13mm。 5、剥除护套均不得刮伤绝缘层，应使用专用工具剥除。 6、缆线中间不得产生接头现象。 7、双绞线最长线距为100米，超过100 米的可用双绞线中继器连结加长，每段线路中中继器的数据不能多于三个。 8、缆线的弯曲半径应符合下列规定： a 非屏蔽4对双绞线缆的弯曲半径应至少为电缆外径的4倍在施工过程中应至少为8倍。 b 屏蔽双绞线缆的弯曲半径应至少为电缆外径的6~10倍。 c 主干双绞线缆的弯曲半径应至少为电缆外径的10倍。
XX办公楼网络布线方案
目录 1．1 项目概况* 1．2 设计原则* 1．3 系统设计* （1）工作区子系统设计* （2）水平干线子系统的设计* （3）管理子系统设计* href="#_Toc464379420" （4） 垂直主干子系统设计* （5）设备室子系统设计* （6）建筑群子系统：* 1. 4 结构化布线系统对大楼的要求* 2．LUCENT SCS材料简介* 2. 1 LUCENT SCS综合布线系统介绍* 3．附录* 3. 1 LUCENT千兆网介绍* 3. 2本方案中所用部分材料介绍* 3．3 结构化布线材料分布表* 3．4 结构化布线原理图* 3．5 结构化布线系统示意图* 3. 6 点位分布图*
3．7 走线路由图* 一．结构化布线方案 1、千兆网络布线方案 贝尔实验室的最新研究成果是SYSTIMX GigaSPEED解决方案。它是自5类电缆以后朗讯的又一贡献，其带宽和传输速率远远超过5类电缆的指标，利用它可以在不增加成本和技术复杂性的前提下达到千兆传输带宽。这种新的非屏蔽双绞线布线解决方案支持从10BASE-T.100BASE-T到1.0GPS和1.25Gbps的网络 应用。它也能支持频率高达550MHz的模拟信号的传输，在同类产品中，只有它实现这一目标。 在新一代高速网络中，它的性能使它可以作为水平通道内光纤干线的一个很好的补充。利用这种方式可以实现非屏蔽双绞线电缆与垂直干线光纤的连接，以满足新的应用程序的需要。尽管在这种新系统中包括大量已申请专利的新技术，但它却具有固有的简单性并保持与当前SYSTIMAX SCS系统相同的安装方法。这使得SYSTIMAX GigaSPEED解决。方案安装和实施都非常简单。同时又能满足客户的所有需 要。
办公楼网络综合布线设计方案
办公楼网络综合布线设计方案 1 方案概述 1.1 项目总体规划 1.1.1 XXX办公楼综合布线项目介绍 1.1.2 XXX 办公楼综合布线项目要求 基本情况：整个局域网采用以太网技术，主干带宽达1000Mbps 100Mbps到桌面开放。采用标准RJ45接口，兼容不同厂家的标准产品。 灵活。水平子系统支持语音、数据，支持10Base-T、100Base-T 等。 可靠。高品质布线系统，通过标准测试与验证，提供15年以上质保。先进。采用目前流行，具有一定先进技术的超五类系列产品。易于管理。面板、配线架有明显标识，机房线路管理、维护方便。 1.1. 2.1 有关技术要求 符合最新的国际标准ISO/IEC11801 超五类布线系标准，产品应符合做主网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。 进行开放式布线，所有插座端口都支持数据通讯、话音和图像传递，满足电视会议，多媒体等系统的需要。 能满足灵活的应用要求，即任一信息点能够方便地任意连接终端设备。所有接插件都应是模块化的标准件，以方便管理并在将来有更大的发展时，容易地将设备扩展进去能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ATM FDDT ISDN等网络及应用。 网络就易于管理。 1.1. 2.2 国家、行业及地方标准和规范 CECS 90：97 建筑与建筑群网络布线工程设计规范 CECS 89：97
建筑与建筑群网络布线工程施工及验收规范 GB/T 50311-2000 建筑与建筑群网络布线系统工程设计规范 GB/T50312-2000 建筑与建筑群网络布线系统工程验收规范 YD/T926 1-2-1997 大楼通信网络布线系统行业标准 1.1. 2.3 国际技术标准、规范ISO/IEC 11801 ：1995 建筑物网络布线规范 ETA/TIA-568A：1995 商务建筑物电信布线标准 ETA/TIA 569 商务建筑物电信布线路由标准 ETA/TIA-606 商务建筑物电信基础设施管理标准ETA/TIA TSB67 商务建筑物电信布线测试标准 EN50173 欧洲商务建筑电信布线标准 1.1. 2.4 卖方对所提供产品的质量保证卖方应提供产品质量、工程资质的有关证明以 及产品质量的有关保证和承诺。 1.1. 2.5 资料交付 卖方应提供系统布线施工图、接线图、系统测试报告、布线标识、有关说明书等工程文件，以便于今后的运行维护。 1.2 项目设计目标 h 兼容性：综合布线是完全独立的而与应用系统相对无关，可以适用于多种应用系统。 h 开放性：系统应采用开放式体系结构，符合多种国际上现行的标准，对多数著名厂商的产品都是开放的，并支持所有通信协议。 h 灵活性：系统应采用标准的传输线缆和相关连接硬件，模快化设计，所有通道都是通用的。所有设备的开通及更改均不需改变布线线路，并可灵活多变组网。 h 可靠性：系统应采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。应用系统应采用点到点端接，任何一条链路故障均不影响其它链路的运行，从而保证整个系统的可靠运行。 h 先进性：系统布线方式合理。所有布线均应采用世界上最新通信标准，并为同时传输多路实时多媒体信息提供足够的余量。 h 经济性：统一考虑闭路电视系统、网络系统、通信系统和视频点播系统，统一设计，
综合布线系统设计方案
综合布线系统设计方案 1综合布线系统说明 本项目综合布线系统具体内容包括网络布线、信息点安装及相应管线、桥架设计。所有信息点根据实际情况采用86型的信息面板，楼宇的数据传输介质采用24AWG线规的超五类非屏蔽双绞线。线槽按不同容量选用相应规格的PVC线槽和金属桥架。 我们经过充分考虑本项目的环境、运行方式和可能采用的网络结构，结合以往的工程经验，提出本设计方案。 考虑到该项目的重要性和未来扩展性我们认为该布线系统应该是一个标准化、模块化、系统化、高度灵活的智能型布线网络。 2系统设计原则 本项目的网络建设应本着高性能、高稳定性、高可靠性、可扩展性与经济适用的原则。为达到项目网络建设的目标要求，在综合布线方案设计构建中，应坚持以下布线原则：实用性—实施后的布线系统，将能够在现在和将来适应技术的发展，并且实现数据通信、语音通信、图像通信。 灵活性—布线系统能够满足灵活应用的要求，遵循结构化布线的标准，适应不同拓扑结构的网络，在不改变布线系统情况下，就可以进行设备的移动、更新和 升级。即任一信息点能够连接不同类型的设备，如计算机、打印机、终端。 经济性—在满足应用要求的基础上，尽可能降低造价。综合布线过程是对各种网络线缆统一规划、统一安装施工过程，减少了不必要的重复布线、重复施工， 节约了线材。由于采用综合布线系统，单位避免了重复设置信息机构和重 复建设信息网络，从整体上讲节省了投资，避免了大量的重复建设，提高 了网络效益。综合布线系统采用标准化的设计，统一安装施工，使整个系 统构成一个有机的整体，便于集中管理维护，并减少日后的维护费用。 统一性—整个建筑的信息网络建设基于一个统一的网络管理中心的模式，不同系统不同网络及不同类型的网络之间的连接完全兼容。 兼容性—综合布线系统的设施可以满足多种系统中的性能。
综合布线系统的设计思路与施工的基本方法
综合布线系统的设计思路与施工的基本方法 摘要：综合布线是智能建筑的“信息高速公路” ,综合布线系统的组合要素,综合布线系统的设计思路及施工。 关键词：综合布线；系统；拓扑结构 综合布线是一个模块化的、灵活性极高的建筑内或建筑物群之间的信息传输通道，是智能建筑的“信息高速公路” 。它包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部。综合布线由不同系列和规格的部件组成，其中包括：传输介质、相关连接硬件（如配线架、连接器、插座、插头、适配器）以及电器保护设备等。这些部件可用来构筑各种子系统，他们都有自己各自的用途，不仅易于实施，而且能随需求的变化而平稳升级。一个良好的综合布线对其服务的设备应具有一定的独立性，并能连接许多不同的应用设备，如模拟式或数字式机的公共系统设备，也应能支持图像等设备。 1 综合布线系统的组合要素 综合布线采用模块化的结构。按每个模块的作用，可把它划分6个部分，这6个部分可以概括为“一间、二区、三个子系统”即设备间；工作区；管理区；水平子系统；干线子系统；建筑群干线子系统。 1.1 设备间 设备间是在每一栋大楼的适当地点放置综合布线线缆和相关连接硬件及应用设备的场所。为了便于设备搬运，设备间最好位于每一栋大楼的第二层或第三层。在设备间内，可把公共系统的各种设备互相连起来。如电信部门的中继线和公共系统设备。设备间还包括建筑物的入口区的设备或电器保护装置及其连接到符合要求的建筑物接地点。它相当于电话系统的站内配线设备及电缆、导线连接部分。 1.2 工作区 工作区是放置应用系统终端设备的地方。它由终端设备接到信息插座的连线（或接插软线）组成，它用接插软线在终端设备和信息插座之间搭接。它相当于电话系统中连接电话机的用户线及电话机终端部分。在进行终端设备和信息插座连接时，可能需要某种电器转换装置。如：适配器，可使不同尺寸和类型的插头与信息插座相匹配，提供引线的重新排列，可使多对电缆分成较小的几股，使终端设备与信息插座相连接。 工作区布线是用接插软线把终端设备连接到工作区的插座上。工作区布线随着应用系统的终端设备不同而改变,因此它是非永久性的。 1.3 管理区 管理区在配线间或设备间的配线区域,它采用交联和互连等方式，管理干线子系统和水平子系统的线缆。管理区为连通各个子系统提供连接手段，它相当于电话系统中的每层配线箱或电话分线盒部分。管理子系统应由交接间的配线设备，输入／输出设备组成。 1.4 水平子系统 水平子系统是将干线子系统经配线间的管理区连接并延伸到工作区的信息插座。水平子系统与干线子系统的区别在于，水平子系统总处于同一层上，线缆一端接在配线间的配线架上，另一端接在信息插座上。在建筑物内，干线子系统总是位于垂直的弱电井内或垂直的弱电间内。并采用大对数电缆或光缆，而水平子系统多为4对双绞电缆。这些双绞电缆能支持大多数终端设备。在需要较宽带应用时，水平子系统也可以采用“光纤到桌面”的方案。当水平工作面积较大时，在这个区域可设置二级交接间。这种情况的水平线缆一端接在楼层配线间的配线架上，另一端还要通过二级交接间的配线架连接后，再端接到信息插座上。 1.5 干线子系统 干线子系统是由设备间和楼层配线间之间的连接线缆组成。采用大对数双绞电缆或光缆，两端分别端接在设备间和楼层配线间的配线架上，它相当于电话系统的干线电缆。干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。 1.6 建筑群子系统建筑群由两个及两个以上建筑物组成。这些建筑物彼此之间要进行信息交流。综合布
综合布线系统工程量计算规则和说明
综合布线系统工程量计算规则和说明 ——小蚂蚁算量工厂综合布线系统是智能化办公室建设数字化信息系统基础设施，是将所有语音、数据等系统进行统一的规划设计的结构化布线系统，为办公提供信息化、智能化的物质介质，支持将来语音、数据、图文、多媒体等综合应用。是安装工程的一部分，今天小蚂蚁算量工厂为大家总结整理了综合布线系统工程量计算规则，希望大家能用上。 一、工程量计算规则 1.双绞线缆、光缆、漏泄同轴电缆、电话线和广播线敷设、穿放、明布放以"m"计算。电缆敷设单根延长米计算，如一个架上敷设3根各长100m的电缆，应按300m计算，以此类推。电缆附加及预留的长度是电缆敷设长度的组成部分，应计入电缆长度量之内。电缆进入
建筑物预留长度2m；电缆进入沟或吊架上引上(下)预留1.5m；电缆中间接头盒。预留长度两端各留2m。 2.制作跳线以"条"计算，卡接双绞线缆以"对"计算，跳线架、配线架安装"条"计算。 3.安装各类信息插座、过线(路)盒、信息插座的底盒(接线盒)、光缆终端盒和跳块打接以"个"计算。 4.双绞线缆测试，以"链路''或"信息点"计算，光纤测试以"链路"或"芯"计算。 5.光纤连接以"芯"(磨制法)以"端口"计算。 6.布放尾纤以"根"计算。 7.室外架设架空光缆以"m"计算。 8.光缆接线以"头"计算。 9.制作光缆成端接头以"套"计算。 10.安装漏泄同轴电缆接头以"个"计算。 11.成套电话组线箱、机柜、机架、抗震底座安装以"台"计算。 12.安装电话出线口、中途箱、电话电缆架空引入装置以"个"计算。 二、说明 1.综合布线包括：双绞线、光缆、漏泄同轴电缆、电话线和广播线的敷设、布放和测试工程。 2.综合布线不包括的内容：钢管、PVC管、桥架、线槽敷设工程、管道工程、杆路工 程、设备基础和埋式光纤的填挖土工程，若发生时执行《电气设

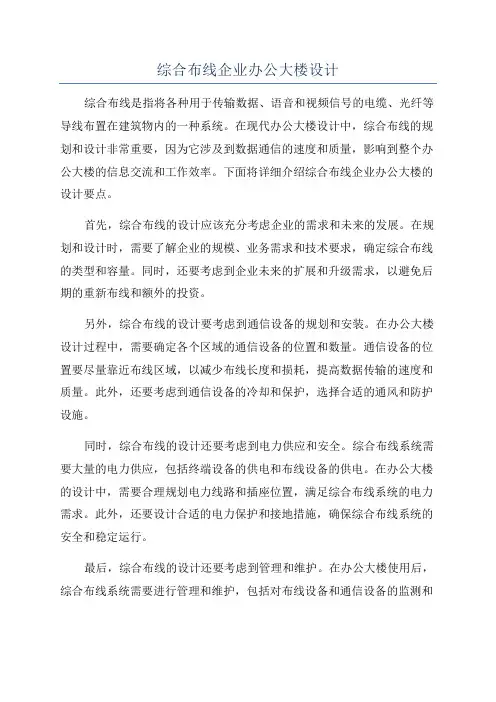

综合布线企业办公大楼设计
