LEM传感器在电气参数测试中的应用

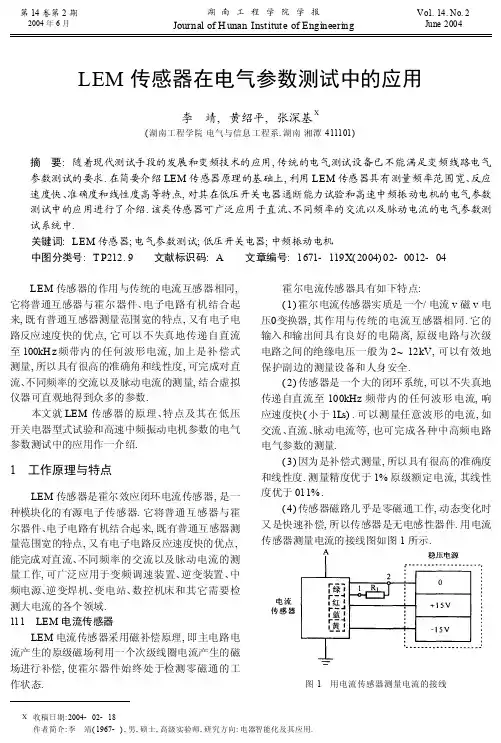

LEM传感器在电气参数测试中的应用李靖,黄绍平,张深基X(湖南工程学院电气与信息工程系,湖南湘潭411101)摘要:随着现代测试手段的发展和变频技术的应用,传统的电气测试设备已不能满足变频线路电气参数测试的要求.在简要介绍LEM传感器原理的基础上,利用LEM传感器具有测量频率范围宽、反应速度快、准确度和线性度高等特点,对其在低压开关电器通断能力试验和高速中频振动电机的电气参数测试中的应用进行了介绍.该类传感器可广泛应用于直流、不同频率的交流以及脉动电流的电气参数测试系统中.关键词:LEM传感器;电气参数测试;低压开关电器;中频振动电机中图分类号:T P212.9文献标识码:A文章编号:1671-119X(2004)02-0012-04LEM传感器的作用与传统的电流互感器相同,它将普通互感器与霍尔器件、电子电路有机结合起来,既有普通互感器测量范围宽的特点,又有电子电路反应速度快的优点,它可以不失真地传递自直流至100kH z频带内的任何波形电流,加上是补偿式测量,所以具有很高的准确角和线性度,可完成对直流、不同频率的交流以及脉动电流的测量,结合虚拟仪器可直观地得到众多的参数.本文就LEM传感器的原理、特点及其在低压开关电器型式试验和高速中频振动电机参数的电气参数测试中的应用作一介绍.1工作原理与特点LEM传感器是霍尔效应闭环电流传感器,是一种模块化的有源电子传感器.它将普通互感器与霍尔器件、电子电路有机结合起来,既有普通互感器测量范围宽的特点,又有电子电路反应速度快的优点,能完成对直流、不同频率的交流以及脉动电流的测量工作,可广泛应用于变频调速装置、逆变装置、中频电源、逆变焊机、变电站、数控机床和其它需要检测大电流的各个领域.111LEM电流传感器LEM电流传感器采用磁补偿原理,即主电路电流产生的原级磁场利用一个次级线圈电流产生的磁场进行补偿,使霍尔器件始终处于检测零磁通的工作状态.霍尔电流传感器具有如下特点:(1)霍尔电流传感器实质是一个/电流v磁v电压0变换器,其作用与传统的电流互感器相同.它的输入和输出间具有良好的电隔离,原级电路与次级电路之间的绝缘电压一般为2~12kV,可以有效地保护副边的测量设备和人身安全.(2)传感器是一个大的闭环系统,可以不失真地传递自直流至100kHz频带内的任何波形电流,响应速度快(小于1L s).可以测量任意波形的电流,如交流、直流、脉动电流等,也可完成各种中高频电路电气参数的测量.(3)因为是补偿式测量,所以具有很高的准确度和线性度.测量精度优于1%原级额定电流,其线性度优于011%.(4)传感器磁路几乎是零磁通工作,动态变化时又是快速补偿,所以传感器是无电感性器件.用电流传感器测量电流的接线图如图1所示.图1用电流传感器测量电流的接线第14卷第2期2004年6月湖南工程学院学报Journal of H unan Institute of EngineeringVo1.14.No.2June2004X收稿日期:2004-02-18作者简介:李靖(1967-),男,硕士,高级实验师,研究方向:电器智能化及其应用.112 LEM 电压传感器LEM 电压传感器也是一种应用霍尔原理的闭环电流传感器.用电压传感器测量电压时,原边电流与被测电压的比一定要通过一个由用户选择的外部电阻确定,并将其串联在传感器原边回路上.电压传感器具有以下特点:(1)高精度,总精度?016%;(2)线性度<012%;(3)低温漂,0至25时,TYP ?0130mA,MAX ?0130mA;(4)抗外界干扰能力强;(5)共模抑制比高;(6)反应速度快;(7)频带宽.其应用对象包括交流变频调整、伺服电机牵引,直流电机牵引的电压转换,不间断电源,电焊机电源,电池电源等.用电压传感器测量电压的接线图见图2所示.图2 用电压传感器测量电压的接线2 应用实例211 在低压电器通断能力试验中的应用过去曾先后采用多种测试设备来完成/低压电器通断能力试验0中的主电路多路电压、电流信号的检测与分析[4].本文以一种开关电器额定通断能力试验为例,采用瑞士LEM 公司生产的传感器和虚拟仪器完成上述测试任务.其中,虚拟仪器采用WH 5100型双通道数字式虚拟示波器,功能包含数据存储、示波器、频谱分析等功能.21111 测试对象和主要技术参数测试对象为交流接触器.其主要技术参数:三相额定电压380V,额定电流10A,电源频率50Hz,功率因数0165.接通能力试验电流为120A,接通时间011s.根据上述参数,采用瑞士LEM 公司的LT108-S7型电流传感器和LV28-P 型电压传感器.现简要介绍LT108-S7电流传感器和LV28-P 电压传感器.LT108-S7型电流传感器的电气参数有:¹原边额定电流有效值100A,原边电流测量范围0~?150A;º副边输入的工作电压:?(12~15)V,允许偏差?5%;»副边测量电阻R 1在70e 、?15V 、?100A 情况下的范围为(0~110)8;¼副边额定电流有效值50mA;½70e 时副边线圈电阻为1208.计算电流传感器的取样电阻时应考虑管压降值和传感器的内阻值,这样可以减小测量波形的畸变.LV28-P 型电压传感器的电气参数:原边线圈电阻250,副边线圈电阻110;原边电压测量范围V PN =10~500V;额定电流有效值I PN =10mA,副边额定电流有效值I S N =25mA,10mA 时的测量电阻R 2为(100~350).对于电压测量,原边电流与被测电压的比一定要通过一个由用户选择的外部电阻R 1确定,并串联在传感器原边回路上.21112 测试电路与测试结果利用LEM 传感器完成开关电器通断能力试验主电路原理框图如图3所示,被测的电压波形和频谱分析如图4所示.图3 低压电器通断能力试验主电路原理框图13第2期 李 靖等:LEM 传感器在电气参数测试中的应用图4 电压波矿与频谱分析图212 高速中频振动电动机电气参数测试高速中频振动电动机由于主电路电源是交流、低压、中频,因此在测量高速振动电机的起动、运行和停止过程中的电流、电压波形和进行FFT 分析时,在中频情况下,电流信号和电压信号的测量不能再由电流互感器和电压互感器直接测量,而需要采用具有宽频带的传感器来完成.测试对象和主要技术参数测试对象:高速中频振动电动机.其主要技术参数:三相额定电压42V,额定电流12A,电源频率200H z,电动机转速12000rps.利用传感器结合虚拟仪器对高速中频振动电机进行电气参数测试的原理框图如图5所示.图5 测试原理框图测量数据按照/中频电机、变频器和断路器0不同电器的动作次序,分别记录下相应的波形并对它们进行数据测量读取和分析,具体包括:变频器的变频调压;用虚拟仪器测取200Hz 振动电机的电压、电流波形及其频谱分析。
(仅供参考)LEM电流传感器

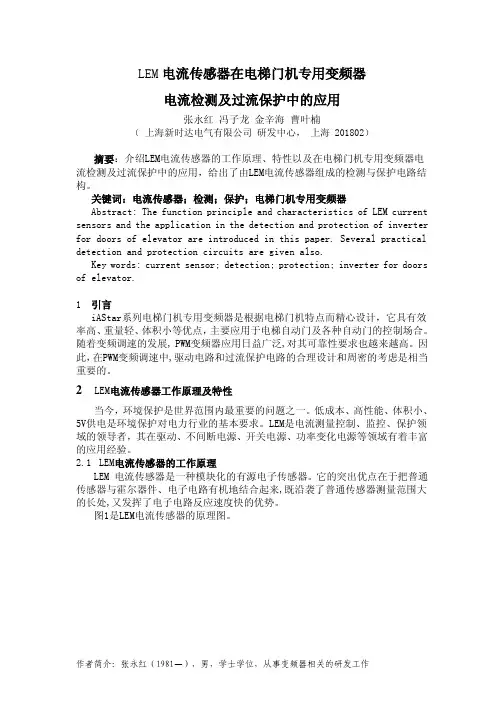

LEM电流传感器在电梯门机专用变频器电流检测及过流保护中的应用张永红冯子龙金辛海曹叶楠（上海新时达电气有限公司研发中心，上海201802）摘要：介绍LEM电流传感器的工作原理、特性以及在电梯门机专用变频器电流检测及过流保护中的应用，给出了由LEM电流传感器组成的检测与保护电路结构。
关键词：电流传感器；检测；保护；电梯门机专用变频器Abstract: The function principle and characteristics of LEM current sensors and the application in the detection and protection of inverter for doors of elevator are introduced in this paper. Several practical detection and protection circuits are given also.Key words: current sensor; detection; protection; inverter for doors of elevator.1引言iAStar系列电梯门机专用变频器是根据电梯门机特点而精心设计，它具有效率高、重量轻、体积小等优点，主要应用于电梯自动门及各种自动门的控制场合。
随着变频调速的发展, PWM变频器应用日益广泛,对其可靠性要求也越来越高。
因此，在PWM变频调速中,驱动电路和过流保护电路的合理设计和周密的考虑是相当重要的。
2LEM电流传感器工作原理及特性当今，环境保护是世界范围内最重要的问题之一。
低成本、高性能、体积小、5V供电是环境保护对电力行业的基本要求。
LEM是电流测量控制、监控、保护领域的领导者，其在驱动、不间断电源、开关电源、功率变化电源等领域有着丰富的应用经验。
2.1 LEM电流传感器的工作原理LEM 电流传感器是一种模块化的有源电子传感器。
莱姆电流互感器的电路
----------专业最好文档，专业为你服务，急你所急，供你所需-------------莱姆（LEM ）电流互感器的电路1、LEM 电流互感器的原理解析在智能化较高的电子设备上，应用最多的是电子式电流互感器，其突出优点在于把普通电流传感器与霍尔元件、电子电路有机地结合起来，既沿袭了普通传感器测量范围宽的长处，又发挥了电子电路反应速度快的优势。
而且大拓展了其应用范围，可用于交流、直流及脉动电流进行测量。
该类电子式传感器，有些为非标产品，系变频器生产厂家自行制作的，通用性较差。
近年来也有一些厂家专门生产通用性较好的电子式电流传感器，本机例所采用的是莱姆电流传感器（由瑞士LEM 公司推出的产品）。
其外型、内部电路板和原理框图如图1所示。
a ）LEM 电流互感器外型b ）LEM 电流互感器内部结构c ）LEM 电流互感器内部原理框图图1 LEM 电流互感器外型、内部结构和原理框图LEM 有源电流互感器（以下简称LEM 电流互感器）为中间有透孔，三引线端的方形塑封器件，中间透孔供穿过变频器的输出电流引线，作为电流互感器的原边，穿绕匝数一般为1匝；三引线端，其中两引线为供电电源引入，一引脚为电流检测信号输出。
其内部结构含带空隙铁心（空隙处供放置霍尔元件）、副边线圈、电子电路板。
输出电流信号在外置负载电阻上，可以转化为表征着输出电流大小的线性电压信号。
LEM （LA108-P 型）电流互感器测绘电路，如图9-4所示。
注：为便于原理分析，图中元件序号为作者所添加。
图2 LEM （LA108-P 型）电流互感器测绘电路图LEM 电流互感器的工作原理（参见图9-3c ）电路与图9-4电路）：LEM 电流互感器的原理是磁场平衡式的，由闭环控制完成零磁通检测的任务。
即主电流回路所产生的磁场，通过一个次线线圈L1（1000匝，直流电阻99Ω）的电流所产生的磁场进行了补偿，使霍尔器件U1始终处于检测零磁通的工作状态。
当主回路有一大电流Ip流过时，在导体周围产生相应的电磁场Hp，穿过磁场的磁力线被聚集环聚集，并作用于霍尔器件，霍尔器件U1产生电流信号输出；此电流信号经信号放大器U2（差分放大器）放大，输入至功率放大电路（由VT1、VT2构成的互补放大器），从而产生一个流经L1的补偿电流Is。
霍尔电流传感器
霍尔电流传感器什么是霍尔电流传感器霍尔电流传感器是一种电流传感器，常用于测量电路中的直流电流，其主要原理是利用霍尔效应，将电流转化为电压信号进行测量。
霍尔效应是指在电磁场中，电荷载流子运动时会受到一个横向电场的作用，使其在横向方向上发生偏移，从而产生一定电压。
利用这一原理，可以设计出霍尔电流传感器，常用于电气测量和控制领域。
霍尔电流传感器的工作原理霍尔电流传感器是由霍尔元件、电阻器、放大器和电源等组成的。
当电流流过霍尔元件时，由于霍尔效应的作用，会在器件内产生一定的电压信号，这一信号经过电阻器和放大器进行处理和放大，最终输出为电流信号。
根据霍尔元件内的材料和结构不同，可以设计出不同的霍尔电流传感器，如片式霍尔电流传感器和环式霍尔电流传感器等。
霍尔电流传感器的特点和应用霍尔电流传感器有许多优点，例如灵敏度高、精度高、响应时间短、精度可调等。
由于其不需要破坏电路进行安装和使用，因此非常适用于对电路信号进行实时监测和控制的场合。
另外，由于霍尔电流传感器无需使用变压器和电感等器件，避免了由于这些器件产生的能耗和电磁干扰，从而提高了整个系统的稳定性和可靠性。
因此，霍尔电流传感器在电力电子、航空航天、轨道交通等领域得到了广泛的应用。
霍尔电流传感器的市场前景随着新能源、智能制造、工业物联网等新兴领域的发展和普及，霍尔电流传感器作为一种高精度、低能耗、易安装的实时监测和控制装置，其市场需求也越来越大。
根据相关市场研究报告显示，未来几年，随着全球工业、交通等领域的发展，霍尔电流传感器市场的规模和份额还将继续增长，具有很好的发展前景和潜力。
结论霍尔电流传感器作为一种新兴的电流传感器，其在电气测量和控制领域得到了广泛的应用。
它具有很高的灵敏度和精度，可以实现电路信号的实时监测和控制，并且更加节能、环保、可靠。
随着新兴领域的不断发展和普及，霍尔电流传感器的市场潜力和市场需求将持续增长，具有很好的市场前景和发展潜力。
LEM公司磁平衡式霍尔检零电流传感器的工作原理和应用
图１ 霍尔器件工作原理图
２．１ 直测式电流传感器
众所周知， 当电流通过一根长导线时， 在导 线周围将产生一磁场， 这一磁场的大小与流过导 线的电流成正比， 它可以通过磁芯聚集感应到霍 尔器件上并使其有一信号输出。这一信号经功率 放大器放大后可以直接输出， 一般的额定输出标 定为４ Ｖ。
参考文献
［１］ 吴 金 宏 ， 倪 向 阳 ， 吴 昊． 霍 尔 电 流 电 压 传 感 器／变 送 器 模块的性能及应用［Ｊ］．市场研究， ２００１， （ ０１） ： １２－ １５．
［２］ 吴士普． 激光供电的光电电流互感器研究［Ｄ］． 华中科 技大学硕士学位论文， ２００４．
６０
２００６．１０ ｗｗｗ．ＣｈｉｎａＥＣＤ．ｎｅｔ
（２． 西安西电电力整流器有限公司， 陕西 西安 ７１００７７）
摘 要： 霍尔电流传感器是当今电子测量领域中应用最多的传感器之一， 广泛应用于电力、 电子、交流变频调速、逆变装置、电子测量和开关电源等诸多领域， 可完全替代传统的互感 器和分流器， 并具有精度高、线性好、频带宽、响应快、过载能力强和不损失测量电路能量 等 优 点 。 文 中 着 重 介 绍 了ＬＥＭ公 司 生 产 的 磁 平 衡 式 霍 尔 检 零 电 流 传 感 器 的 性 能 、 特 点 、 工 作 原理和应用注意事项， 给出了该传感器几种典型应用举例。 关键词： 霍尔传感器； 测量； 直流电流
ｗｗｗ．ＣｈｉｎａＥＣＤ．ｎｅｔ ２００６．１０
LEM电子率先推出适用于混合动力汽车电池管理系统的双量程非插入式电流传感器
LEM电子率先推出适用于混合动力汽车电池管理系统的双量
程非插入式电流传感器
佚名
【期刊名称】《变频器世界》
【年(卷),期】2008(000)005
【摘要】世界领先的电流与电压测量元器件制造商LEM电子近日推出一系列汽车双量程电流传感器，能够在更广的电流范围内对汽车蓄电池以及混合动力汽车动力电池组进行更精确的电池管理。
目前已经发布的DHAB产品的25个系列，能够针对不同的电流等级应用提供高精度的电池管理方案。
【总页数】1页(P23)
【正文语种】中文
【中图分类】TM911
【相关文献】
1.凌力尔特推出第二代高电压电池组监视器推进了混合动力汽车/电动汽车电池管理系统 [J],
2.LEM电子率先推出双量程非插入式电流传感器 [J],
3.LEM电子-双量程非插入式电流传感器DHAB [J],
4.LEM推出适用于混合动力汽车电池管理系统的双量程非插入式电流传感器 [J],
5.双量程非插入工电流传感器 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
莱姆电流互感器的电路
莱姆（LEM）电流互感器的电路1、LEM电流互感器的原理解析在智能化较高的电子设备上，应用最多的是电子式电流互感器，其突出优点在于把普通电流传感器与霍尔元件、电子电路有机地结合起来，既沿袭了普通传感器测量范围宽的长处，又发挥了电子电路反应速度快的优势。
而且大拓展了其应用范围，可用于交流、直流及脉动电流进行测量。
该类电子式传感器，有些为非标产品，系变频器生产厂家自行制作的，通用性较差。
近年来也有一些厂家专门生产通用性较好的电子式电流传感器，本机例所采用的是莱姆电流传感器（由瑞士LEM公司推出的产品）。
其外型、内部电路板和原理框图如图1所示。
a）LEM电流互感器外型b）LEM电流互感器内部结构c）LEM电流互感器内部原理框图图1 LEM电流互感器外型、内部结构和原理框图LEM有源电流互感器（以下简称LEM电流互感器）为中间有透孔，三引线端的方形塑封器件，中间透孔供穿过变频器的输出电流引线，作为电流互感器的原边，穿绕匝数一般为1匝；三引线端，其中两引线为供电电源引入，一引脚为电流检测信号输出。
其内部结构含带空隙铁心（空隙处供放置霍尔元件）、副边线圈、电子电路板。
输出电流信号在外置负载电阻上，可以转化为表征着输出电流大小的线性电压信号。
LEM（LA108-P型）电流互感器测绘电路，如图9-4所示。
注：为便于原理分析，图中元件序号为作者所添加。
图2 LEM（LA108-P型）电流互感器测绘电路图LEM电流互感器的工作原理（参见图9-3c）电路与图9-4电路）：LEM电流互感器的原理是磁场平衡式的，由闭环控制完成零磁通检测的任务。
即主电流回路所产生的磁场，通过一个次线线圈L1（1000匝，直流电阻99Ω）的电流所产生的磁场进行了补偿，使霍尔器件U1始终处于检测零磁通的工作状态。
当主回路有一大电流Ip流过时，在导体周围产生相应的电磁场Hp，穿过磁场的磁力线被聚集环聚集，并作用于霍尔器件，霍尔器件U1产生电流信号输出；此电流信号经信号放大器U2（差分放大器）放大，输入至功率放大电路（由VT1、VT2构成的互补放大器），从而产生一个流经L1的补偿电流Is 。
LEM电流传感器
LEM电流传感器在电梯门机专用变频器电流检测及过流保护中的应用张永红冯子龙金辛海曹叶楠（上海新时达电气有限公司研发中心，上海201802）摘要：介绍LEM电流传感器的工作原理、特性以及在电梯门机专用变频器电流检测及过流保护中的应用，给出了由LEM电流传感器组成的检测与保护电路结构。
关键词：电流传感器；检测；保护；电梯门机专用变频器Abstract: The function principle and characteristics of LEM current sensors and the application in the detection and protection of inverter for doors of elevator are introduced in this paper. Several practical detection and protection circuits are given also.Key words: current sensor; detection; protection; inverter for doors of elevator.1引言iAStar系列电梯门机专用变频器是根据电梯门机特点而精心设计，它具有效率高、重量轻、体积小等优点，主要应用于电梯自动门及各种自动门的控制场合。
随着变频调速的发展, PWM变频器应用日益广泛,对其可靠性要求也越来越高。
因此，在PWM变频调速中,驱动电路和过流保护电路的合理设计和周密的考虑是相当重要的。
2LEM电流传感器工作原理及特性当今，环境保护是世界范围内最重要的问题之一。
低成本、高性能、体积小、5V供电是环境保护对电力行业的基本要求。
LEM是电流测量控制、监控、保护领域的领导者，其在驱动、不间断电源、开关电源、功率变化电源等领域有着丰富的应用经验。
2.1 LEM电流传感器的工作原理LEM 电流传感器是一种模块化的有源电子传感器。
霍尔直测式电流传感器工作原理
霍尔直测式电流传感器工作原理
霍尔直测式电流传感器的工作原理简介：
1. 原理介绍：霍尔直测式电流传感器是一种采用霍尔效应原理的电流
传感器，它与其他电流传感器不同，不需要增加电压源或信号二极管，而是利用霍尔效应，将电流信号直接转换为可被微处理器读取的直流
信号。
2. 结构说明：霍尔直测式电流传感器由传感元件、放大级应用电路、
微处理器处理电路以及外壳等组成，霍尔传感元件上安装有一个磁芯，它将被测电流绕出的磁场感测出来并转化为电信号输出；放大级应用
电路和微处理器处理电路可以有效缩小因识别敏感度低而造成输出电
压误差，充分提升采集信号的稳定度；外壳可以防护传感元件和下部
电路，起到密封保护作用。
3. 工作原理：当被测电流通过传感元件的磁芯时，由于磁芯的霍尔效应，会有一个以线圈旋转的电场，在该电场的作用下，会产生一个变
化的电压，该电压被放大级应用电路放大读取，最后再经过微处理器
的处理，生成一个直流的电压信号，可以被外部控制器或采集仪读取，从而计算出实际流量。
4. 优势：霍尔直测式电流传感器具有体积小、功耗低、抗干扰能力强、
精度高等特点，可通过其结构简单、独立于系统负载、易于维护和硬件简洁来使用和安装，其频率和响应时间较传统电流传感器要快，因此受到用户的欢迎。
LEM电流传感器在开关电源电流检测及保护中的应用
679,79/，必须保证每个放电途径上都有 ()* 电流
传感器监视（ 检测） 。
#;;D ， B,C 沈 旭 - 高 频 电 压 型 逆 变 器 的 短 路 保 护 - 电 气 传 动 ，
（ ： 1） 10211-
B/C 何 益 宏 - 全 桥 式 开 关 电 源 的 一 种 切 断 式 过 流 保 护 电 路 电测与仪表， （ ： #;;0， #,） ,D2,;-
收 稿 日 期 ： *33*%3J%*3 作者简介： 俞阿龙（ ， 男， 汉族， 工学硕士， 博士研究生， 副教授， 科 !05L% ） 研 方 向 为 检 测 技 术 与 自 动 化 装 置H 责任编辑：刘伯义
基金项目：江苏省教育厅资助， 项目（ 3!K+#L13335 ）
!"
电视技术
!""! 年 第 # 期 总 第 !$% 期
%= 为 （ # > &） !’ # （ & 为 ()* 电 流 传 感 器 的 次 级 原 级 匝数比， ，设比较器的门限电压为 # 为取样电阻） 要 求 %=?@%+， 则（ 即（ （ %+， # + > # <） %=@%+， # + > # <） # > &） 所以， 。由上面的推导知： !’ # @%+， # +@&# <%+ > （ !’ # ） 当 当 # +&# +’&&# <%+ > （ !’ # ）时，过流保护点为 !’， 时， 过流保 护 点 降 低 ， 当 时 ， 过 流 保 # +@# +’ # +A# +’
