插头插座类产品及相关标准的介绍
(整理)家用和类似用途插头插座.
家用和类似用途插头插座第1部分：通用要求1范围IEC 60884本部分适用于户内或户外使用的、家用和类似用途的、仅用于交流电、额定电压在50V以上但不超过440V、额定电流不超过32A的、带或不带接地触头的插头和固定式或移动式插座。
对于装有无螺纹接线端的固定式插座，最大额定电流为16A。
本标准不包括安装式安装盒的要求：仅包括对插座进行试验时所必须的明装式安装盒的要求。
注：对安装盒的通用要求见IEC 60670。
本标准适用于结合有电线组件的插头和带电线加长组件的插头和移动式插座，以及作为器具的一部件的插头插座（除对相关器具另有标准说明外）。
本标准不适用于：—工业用的插头、插座和耦合器；—器具耦合器；—ELV用的插头、固定式或移动式插座；注2：ELV值在IEC 60364-4-41中规定。
—与熔断器、自动开关等组合在一起使用的固定式插座。
注3：如插座上的指示灯（如有）符合相关标准，则适用于装有指示灯的插座。
符合本标准的插头和固定式或移动式插座适合在环境温度通常不超过25℃、偶尔达到35℃的条件下使用。
注4：符合本标准的插座仅适合以不会使周围温度超过35℃的安装方法和安装位置安装在装置中。
在特殊条件的场所，如船上、车上和类似地方以及危险场所（如可能发生爆炸），可能要求特殊的结构。
2引用标准以下参考标准是本标准不可或缺的部分。
对与带有日期的出版物参考，仅标明日期的版本有效；对于未标明的出版物参考，最新版本适用。
IEC 60050-151：2001，国际电工词汇表—第151部分：电磁装置IEC 60050-442：1998，国际电工词汇表—第442部分：电气附件IEC 60050-826：1982，国际电工词汇表—第826部分：建筑物的电气安装IEC 60068-2-30：1980，基本环境试验规程第2部分:试验试验Db和指南:循环湿热试验(12+12小时循环)IEC 60068-2-32：1975，基本环境试验规程第2-32部分:试验试验Ed:自由跌落IEC 60112：1979，潮湿条件下固体绝缘材料的比较起痕指数和耐泄痕指数的测定方法IEC 60227（所有部分），额定电压小于等于450/750V的聚氯乙烯绝缘电缆IEC 60245（所有部分），额定电压小于等于450/750V的橡皮绝缘电缆IEC 417-2：1998，设备用图形符号—第2部分：原符号IEC 60423：1993，电工用导管电气装置导管的外径和导管及配件的螺纹IEC 60529：1989，由外壳提供的防护等级(IP代码)IEC 60695-2-10：2000，着火危险试验第2-10部分:基于灼热/发热丝的试验方法灼热丝设备及通用试验程序IEC 60695-2-11：2000，着火危险试验第2-11部分:基于灼热/发热丝的试验方法最终产物的灼热丝易燃性试验IEC 60884-2-6：1997，家用和类似用途的插头插座第2-6部分:固定设施用带联锁带开关插座的特殊要求IEC 60999-1：1999，连接器件铜导线有螺纹式和无螺纹式夹紧装置的安全要求第1部分:从0.2～35mm2(包括35mm2)导线用的夹紧装置的一般要求和特殊要求IEC 61032：1997 用外壳对人体和设备进行保护.检验用探针IEC 61140：2001 电击防护.装置和设备的通用概念ISO 1456：1998，金属镀层.镍加铬的电镀层和铜加镍再加铬的电镀层ISO 1639：1974，精炼铜合金—挤压部分—机械性能ISO 2039-2：1987，塑料硬度测定第2部分:邵氏硬度ISO 2081：1986，金属覆盖层—钢铁上锌电镀层ISO 2093：1986，金属覆盖层—锡电镀层—规范和试验方法3 定义以下定义和IEC 60050（151）中给出的定义适用于本标准。
主要国家插头插座标准简介及UL1363和UL817测试要点及常见不合格项分析
额定电压 法式转换器
工作电压
与IEC60884-1标准差异（法国）
• §12.1对可拆线电器附件，允许使用快连接 （snap-on）端子，但需机械锁定；允许压 接预先锡焊的导线。(IEC均不允许) • §14.9此外，对可拆线电器附件，软线导线 剪至同一长度，或按产品说明书进行，导线 连接至端子。软线固定装置失效，接地导线 应最后受力。（IEC只需有足够空间容纳接 地导线） • §14.26对16A移动式插座，最多为8位。
• 插头差异：
(1)电气强度试验：电压为1000、1250、3500V。 (2)滚筒跌落试验：试验1000次，每100次后用标 准规校准。试验后无断裂即为合格。 (3)插销弯曲试验，插销运动试验，插销固定试验： 2.13.7.2，2.13.9.1，2.13.9.2，增加。 (4)插头弯曲试验：同IEC，但不通电；试验后要求 线芯断裂不超过10％。 (5)插头耐热试验：80℃等级，即90 ℃、6h。
型号和电源性质符号是可选的，但在BS1363-3转换器标准中，电源 性质符号是必须的。建议全部标识！
BS1363-1与IEC60884-1标准主要差异
• 8爬电距离、电气间隙与固体绝缘，要考虑 额定脉冲电压、材料CTI/PTI值、污染等级 等，与家电标准类似。
BS1363-1与IEC60884-1标准主要差异
各国插头插座耐热差异比较
国别
IEC60884-1 中国
耐热温度℃ 持续时间h
100 100 1 1
备注
— —
澳大利亚/新 西兰 美国/加拿大
日本 英国 其它欧洲国家
70、90或110
70 80或100 70或100 100
6
7 7或1 1 1
插头式电气插座规格型号

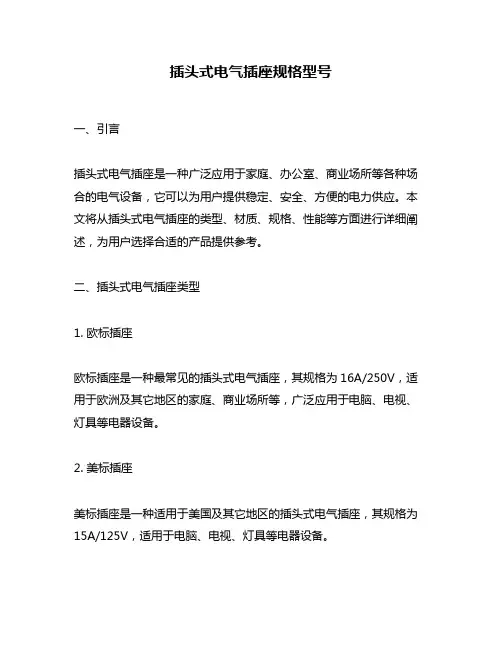

插头式电气插座规格型号一、引言插头式电气插座是一种广泛应用于家庭、办公室、商业场所等各种场合的电气设备，它可以为用户提供稳定、安全、方便的电力供应。
本文将从插头式电气插座的类型、材质、规格、性能等方面进行详细阐述，为用户选择合适的产品提供参考。
二、插头式电气插座类型1. 欧标插座欧标插座是一种最常见的插头式电气插座，其规格为16A/250V，适用于欧洲及其它地区的家庭、商业场所等，广泛应用于电脑、电视、灯具等电器设备。
2. 美标插座美标插座是一种适用于美国及其它地区的插头式电气插座，其规格为15A/125V，适用于电脑、电视、灯具等电器设备。
3. 英标插座英标插座是一种适用于英国及其它地区的插头式电气插座，其规格为13A/250V，适用于电脑、电视、灯具等电器设备。
4. 澳标插座澳标插座是一种适用于澳大利亚及其它地区的插头式电气插座，其规格为10A/240V，适用于电脑、电视、灯具等电器设备。
5. 日本插座日本插座是一种适用于日本及其它地区的插头式电气插座，其规格为15A/125V，适用于电脑、电视、灯具等电器设备。
三、插头式电气插座材质1. 塑料材质塑料材质的插座外壳采用优质聚碳酸酯材料，具有防火、阻燃、耐高温、抗冲击等性能，表面采用喷漆或烤漆工艺，可以增加插座的美观性。
2. 金属材质金属材质的插座外壳采用优质不锈钢或铝合金材料，具有耐腐蚀、耐磨损、抗氧化、美观大方等性能，表面采用拉丝或抛光工艺，可以增加插座的质感。
3. 其它材质除了塑料和金属，插座的外壳还可以采用玻璃、陶瓷等材质，这些材质的插座具有独特的美观性和装饰性，适用于一些特殊场合。
四、插头式电气插座规格1. 电压插头式电气插座的电压分为110V和220V两种，110V适用于北美地区，220V适用于欧洲及其它地区。
2. 电流插头式电气插座的电流分为10A、13A、15A和16A四种，不同电流的插座适用于不同的电器设备。
3. 额定功率插头式电气插座的额定功率是指在一定时间内插座所能承载的最大功率，通常为1000W、1500W、2000W、2500W等，不同额定功率的插座适用于不同功率的电器设备。
德力西电气 工业插头插座DEPU系列样本 说明书
工业插头插座DEPU系列产品描述：适用于对功能和安全有更高要求的临时用电场景。
新型一体式设计，强势防护。
安全可靠的材质，即使在恶劣环境下也长久耐用。
该产品主要用于工业，车间/港口，船厂/化工等领域。
DEPU 产品优势新型一体式紧凑型设计，密封性及防护性更佳安全可靠的材质和结构，防撞等级IK07, 最高可抗2J 机械碰撞全系列材料符合RoHS2.0标准，绝缘体可达UL94V0阻燃等级IP67全系列铜件镀镍，耐候耐腐蚀，尾部设计带来更稳固的连接保护工业插头插座DEPU系列工业插头插座DEPU系列主要规格参数：材料特性：外壳PA阻燃尼龙+绝缘件阻燃UL94VO+实心铜/IP67铜镀镍外观及电压：220V-250V（蓝色）380V-415V（红色）电流：16A/32A/63A/125A防护等级：IP44/IP67认证: CVC符合环保种类：RoHS2.0DEPU产品选型DEPU产品系列-示例IP44-插头IP44-连接器IP44-暗装插座IP44-暗装斜插座IP44-明装插座IP44-插座带开关和机械连锁IP67-暗装斜插座IP67-明装插座IP67-插座带开关和机械连锁IP67-插头IP67-连接器IP67-暗装插座IP44-暗装直插头IP67-暗装直插头常见问题Q&AQ：DEPU系列和二代有什么区别？A：1）防护效果更佳：DEPU系列16A/32A插头外壳一体式设计，密封性提高2）阻燃等级高：DEPU全系列绝缘体可达UL94V0阻燃，用电更安全3）温升更低：零部件和结构升级，导电性能更佳4）插拔更轻松：符合人体工学设计，更便于不同使用人群使用5）安装更省力：相比二代插头需要使用工具打开卡扣安装，一体式插头可轻松用螺丝刀拧开Q: IP67为何是铜镀镍？A：IP67通常使用在工业环境要求更高的场合，对耐盐雾耐潮湿等要求更高。
表面镀镍可保护铜件不被氧化，也可提高铜件强度，产品耐候耐腐蚀。
Q: DEPU插头与二代插座可以匹配吗？A：在相同的生产标准下，DEPU可与二代匹配Q: CVC认证和CQC认证有区别吗？A：不同的认证机构，都属于自愿性认证。

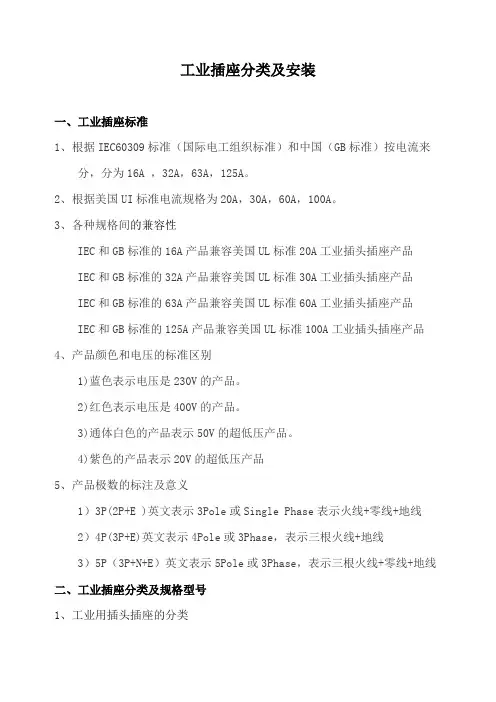

工业插座安装规范
工业插座分类及安装一、工业插座标准1、根据IEC60309标准（国际电工组织标准）和中国（GB标准）按电流来分，分为16A ，32A，63A，125A。
2、根据美国UI标准电流规格为20A，30A，60A，100A。
3、各种规格间的兼容性IEC和GB标准的16A产品兼容美国UL标准20A工业插头插座产品IEC和GB标准的32A产品兼容美国UL标准30A工业插头插座产品IEC和GB标准的63A产品兼容美国UL标准60A工业插头插座产品IEC和GB标准的125A产品兼容美国UL标准100A工业插头插座产品4、产品颜色和电压的标准区别1)蓝色表示电压是230V的产品。
2)红色表示电压是400V的产品。
3)通体白色的产品表示50V的超低压产品。
4)紫色的产品表示20V的超低压产品5、产品极数的标注及意义1）3P(2P+E )英文表示3Pole或Single Phase表示火线+零线+地线2）4P(3P+E)英文表示4Pole或3Phase，表示三根火线+地线3）5P（3P+N+E）英文表示5Pole或3Phase，表示三根火线+零线+地线二、工业插座分类及规格型号1、工业用插头插座的分类工业用插头插座主要分为：工业插头，工业插座，工业连接器(耦合器），器具插座。
如下图所示。
2、工业插头插座规格1)额定电流根据GB/T 11919-2001，国内采用I系列，即16、32、63、125A。
2)额定电压电压规格分为两大类（电压等级用外壳颜色显示）：(1)≤50V：20～25V（紫色）、40～50V（白色）；(2)＞50V：100～130V（黄色）、200～250V（蓝色）、380～480V（红色）、500～690V（黑色）。
国内电网一般常用AC 220V和380V。
3)额定频率有50和60、100～300、>300～500Hz几类。
国内电网一般常用50Hz。
4)接地触头位置额定电压大于50V，地极位置1～12点钟，由额定电压和频率确定。
IEC-309标准工业插头插座
写给初次接触IEC60309标准工业插头插座的朋友：一、简单的产品规格知识介绍-请不了解产品的朋友选择性查看：A 产品电流划分工业插头插座，常用的规格，根据IEC60309标准（国际电工组织标准）和中国（GB标准）按电流来分，分为16A ，32A ，63A ，125A。
美国有自己的UL标准，根据美国的标准，他们在工业插头插座产品上标注的电流规格为20A，30A，60A，100A不管欧洲，中国，美国，虽然标准不同，电流规格不同，但是这些产品都是兼容的，下面是兼容匹配的电流规格。
IEC和GB标准的16A产品兼容美国UL标准20A工业插头插座产品IEC和GB标准的32A产品兼容美国UL标准30A工业插头插座产品IEC和GB标准的63A产品兼容美国UL标准60A工业插头插座产品IEC和GB标准的125A产品兼容美国UL标准100A工业插头插座产品B 产品塑料部件颜色和电压的关系：根据国际标准：工业插头插座中，蓝色表示电压是230V的产品。
工业插头插座中，红色表示电压是400V的产品。
工业插头插座中，通体白色的产品表示50V的超低压产品。
工业插头插座中，紫色的产品表示20V的超低压产品C 按产品极数（也就是触针数/插孔数来划分），分为3P(2P +E )英文表示3Pole 或Single Phase---这个也有人叫单相插头，表示火线+零线+地线4P(3P+E)英文表示4Pole 或3Phase ---这个是三相插头，表示三根火线+地线5P（3P+N+E）英文表示5Pole 或3Phase----这个是表示三相插头插座，表示三根火线+零线+地线请经常与国外朋友交流的客户注意，4P和5P 均为Three Phase，也就是说都是三相交流电。
D 接地点位：在产品规格中有一项规格为6h 或12h，在这里，h表示的是接地针和时钟对照，接地针在时钟上对应的点位，取自英文单词hour(小时)的第一个字母。
6h 为最常用规格，假如客户无特别要求，一般默认6h.E 我们的产品，按防护等级，分为IP44和IP67根据国际标准，防护等级是分两部分的，第一部分是防尘，按防护等级从低到高分为数字1-6，数字越大，防护等级越高。
插头式电气插座规格型号
插头式电气插座规格型号一、产品简介插头式电气插座是一种常见的供电设备，用于将电器设备与电源连接。
本规格将详细介绍插头式电气插座的各种规格型号，包括外观尺寸、电气参数、材质等方面。
二、外观尺寸1. 外形尺寸：长×宽×高=70mm×50mm×40mm2. 插座孔间距：45mm3. 插头尺寸：Φ8mm4. 插头插入深度：20mm三、电气参数1. 额定电压：220V AC2. 额定电流：10A3. 频率：50Hz4. 绝缘电阻：≥100MΩ5. 导电部分接触电阻：≤0.03Ω四、材质1. 外壳材料：PC（聚碳酸酯）塑料2. 金属部分材料：铜合金3. 绝缘材料：PVC（聚氯乙烯）塑料五、安全性能1. 绝缘电阻：插头式电气插座的绝缘电阻应符合国家标准，达到≥100MΩ的要求。
2. 火灾安全：插头式电气插座应具有防火性能，能够在短路等异常情况下自动切断电源，防止火灾事故的发生。
3. 耐压性能：插头式电气插座的绝缘材料应具有良好的耐压性能，能够承受额定电压下的电压击穿测试。
4. 导电性能：插头式电气插座的导电部分应具有稳定的导电性能，接触电阻应控制在≤0.03Ω以内。
六、标准符合插头式电气插座应符合以下标准：1. GB 2099.1-2008《家用和类似用途的插头插座第1部分：插头》2. GB 2099.2-2008《家用和类似用途的插头插座第2部分：插座》3. GB 1002-2008《一般用途电器设备用铜导体和铜合金导体》4. GB 14048.1-2016《低压开关设备和控制设备第1部分：一般规定》七、生产工艺插头式电气插座的生产工艺应符合以下要求：1. 外壳注塑：采用高品质的PC塑料颗粒，注塑成型外壳。
2. 金属部分冲压：采用高精度的冲压模具，将铜合金材料冲压成所需形状。
3. 电气部分组装：将金属部分和绝缘部分组装在一起，形成完整的插头式电气插座。
八、包装要求1. 包装材料：采用环保可回收材料，如卡纸、泡沫等包装材料。
开关插座技术标准
开关插座技术标准1.应符合的国家及行业标准：除另有注明外，须符合国家、地方及行业标准（国家、地方或行业规范、规程、标准在招投标或现场使用当中存在相互重叠、矛盾的内容，按照较高质量标准执行；当有国家新标准时，则以国家新标准为准执行），主要包括但不限于：1.1开关类产品应符合下列要求1）GB/T 16915.1-2014/IEC 60669-1:2007《家用和类似用途固定式电气装置的开关》第一部分：通用要求；2）GB/T 16915.4-2014 《家用和类似用途固定式电气装置的开关》第2部分：特殊要求第3节：延时开关。
1.2插座类产品应符合下列要求1）GB 2099.1-2008 《家用和类似用途插头插座》第1部分：通用要求；2）GB 1002-2008 《家用和类似用途单相插头插座型式、基本参数和尺寸》；3）GB 1003-2008 《家用和类似用途三相插头插座型式、基本参数和尺寸》；4）GB 2099.3-2008 《家用和类似用途插头插座》第2部分：转换器的特殊要求；5）GB 10753-89 《室内电话机插头座》；6）GB/T 11318.10-1996 电视和声音信号的电缆分配系统设备与部件。
1.3所有产品塑胶材料必须符合环保要求，不含铬、铅等重金属及不使用含毒阻燃剂保护环境安全和人体健康。
二、产品的技术要求：各系列产品应对应满足上述国家及行业标准前提下，必须满足以下招标技术要求：三、原材料技术及品质要求3.1塑胶料3.1.1所使用的塑胶材料必须提供质量保证书。
3.1.2面板和固定架采用PC料；开关和插座后座采用尼龙料PA66或PC料；保护门采用全新尼龙料。
3.1.3材料抗冲击能力：按国标冲锤150g和跌落高度250mm，冲击5次，表面不能出现正常视力下可见的裂纹。
3.1.4阻燃性能：面板和固定架要求监测温度为：650℃；后座要求检测温度为：850℃；移走后30秒内能自动熄灭，绢纸不能起火，松木板不能烧焦。
