国力高压继电器介绍
国力继电器参数-概述说明以及解释
国力继电器参数-概述说明以及解释1.引言1.1 概述概述部分：国力继电器是一种关键电气设备，广泛应用于各行各业的电路控制和保护系统中。
正因为其重要性，我们有必要深入了解国力继电器的参数，从而更好地应用和维护这一设备。
本文将围绕国力继电器的参数展开探讨，力求在技术和理论层面上对该设备进行全面解读。
参数是衡量设备性能的重要指标，了解国力继电器的参数主要有助于我们选择合适的型号和配置，并对其性能进行评估。
在本章中，我们将首先介绍国力继电器的基本概念和工作原理，为读者提供必要的背景知识。
然后，我们将深入探讨国力继电器的关键参数，包括额定电流、额定电压、接触电阻、动作时间等。
通过对这些参数的分析，我们可以对国力继电器的性能有一个清晰的认识，并能根据具体应用需求进行合理选择和配置。
此外，我们还将介绍国力继电器参数的相关测试方法和评估标准，在实际应用中，通过对参数进行测试和验证，可以确保设备的稳定性和可靠性。
通过合理的参数测试和评估，可以避免不必要的故障和损失，提高设备的使用寿命，保证系统的正常运行。
总之，国力继电器的参数是我们了解和应用这一设备的基础，通过对参数的深入研究和理解，可以更好地发挥继电器的功能，提高电气控制系统的效率和安全性。
因此，本文将从概述开始，逐步展开对国力继电器参数的详细讨论，旨在帮助读者更好地掌握和应用这一重要设备。
1.2 文章结构文章结构部分的内容可以包括以下内容：本文将从以下几个方面介绍国力继电器的参数。
首先，我们将概述继电器的基本概念和作用，为读者提供一个整体的了解。
接着，我们将详细介绍文章的结构和内容安排，以便读者能够清晰地理解本文的脉络和组织。
最后，我们会介绍本文的目的，明确文章撰写的目标和意义。
在第一节引言中，我们将简要介绍继电器的概念和在电路中的作用，让读者对继电器有一个初步的了解。
同时，我们会围绕国力继电器的参数这一主题展开，引出后续章节的内容。
接下来的第二节正文中，我们将重点介绍国力继电器参数的关键要点。
继电器主要技术指标参数
继电器主要技术指标参数继电器是一种电气控制设备，用于控制大功率电路的开关，具有隔离和放大信号的作用。
在实际应用中，继电器的性能参数对于其可靠性和稳定性起着重要的影响。
下面将介绍继电器的主要技术指标参数。
1. 额定电压（Rated Voltage）继电器的额定电压是指继电器在设计和制造过程中确定的能够正常工作的电压范围。
继电器的额定电压决定了其在不同电压条件下的可靠性和稳定性。
2. 额定电流（Rated Current）继电器的额定电流是指继电器在额定电压下能够承受的最大电流值。
继电器的额定电流决定了其在电路中能够承受的负载能力。
3. 接触电阻（Contact Resistance）继电器的接触电阻是指继电器导通状态下接点之间的电阻。
接触电阻的大小直接影响继电器的导通能力和能耗，低接触电阻可以减少能耗和热量产生，提高继电器的效率。
4. 绝缘电阻（Insulation Resistance）继电器的绝缘电阻是指继电器绝缘材料之间的电阻。
绝缘电阻的大小反映了继电器的绝缘性能，高绝缘电阻可以有效阻止电流泄漏，保障继电器的安全性。
5. 机械寿命（Mechanical Life）继电器的机械寿命是指继电器在额定负载下能够正常工作的次数。
机械寿命的长短直接关系到继电器的使用寿命和可靠性，高机械寿命可以延长继电器的使用寿命。
6. 电气寿命（Electrical Life）继电器的电气寿命是指继电器在额定负载下能够正常导通和断开的次数。
电气寿命的长短直接关系到继电器的可靠性和稳定性，高电气寿命可以保证继电器在长时间使用中的稳定性。
7. 响应时间（Response Time）继电器的响应时间是指继电器从接收到控制信号到实际动作的时间间隔。
响应时间的短长直接影响继电器的实时控制能力，短响应时间可以提高继电器的控制精度。
8. 工作温度范围（Operating Temperature Range）继电器的工作温度范围是指继电器能够正常工作的温度范围。
中文国力公司介绍
MG5193 医用脉冲磁控管外形图
23
医用脉冲磁控管的主要应用
中国、江苏省、昆山市、水秀路1418
电话 / Tel.: +86(512)57777-02 传真 / Fax: +86(512)57777-02
网页 / Website: glva
医用直线加速器
2019/9/24
网页 / Website: glva
2019/9/24
13
中国、江苏省、昆山市、水秀路1418 电话 / Tel.: +86(512)57777-02 传真 / Fax: +86(512)57777-02
网页 / Website: glva
由于具有处理高功率的能力，在高压、大电流等苛刻条件下仍 具有常规继电器所无法比拟的可靠性及使用寿命长等特点，陶瓷真 空继电器被广泛应用于不同领域，包括：
网页 / Website: glva
15
航空和军用设备 高频天线耦合装置 多路模式雷达 激光测距仪 空间和卫星应用 闪电保护
2019/9/24
中国、江苏省、昆山市、水秀路1418 电话 / Tel.: +86(512)57777-02 传真 / Fax: +86(512)57777-02
网页 / Website: glva
2019/9/24
28
陶瓷真空接触器组件的主要应用： 煤矿 电力系统 石油工业
中国、江苏省、昆山市、水秀路1418
电话 / Tel.: +86(512)57777-02 传真 / Fax: +86(512)57777-02
网页 / Website: glva

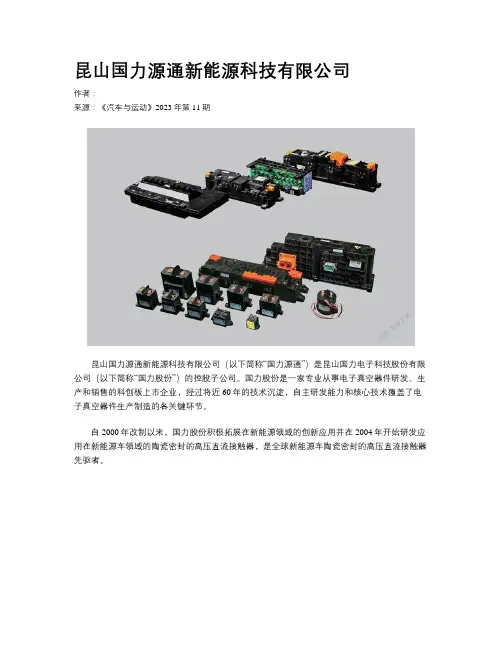

昆山国力源通新能源科技有限公司
昆山国力源通新能源科技有限公司
作者：
来源：《汽车与运动》2023年第11期
昆山国力源通新能源科技有限公司（以下简称“国力源通”）是昆山国力电子科技股份有限公司（以下简称“国力股份”）的控股子公司。
国力股份是一家专业从事电子真空器件研发、生产和销售的科创板上市企业，经过将近60年的技术沉淀，自主研发能力和核心技术覆盖了电子真空器件生产制造的各关键环节。
自2000年改制以来，国力股份积极拓展在新能源领域的创新应用并在2004年开始研发应用在新能源车领域的陶瓷密封的高压直流接触器，是全球新能源车陶瓷密封的高压直流接触器先驱者。
国力源通从高压直流接触器的产品研发开始为新能源车定制开发多种高压直流接触器。
拥有控制盒核心器件接触器的开发和制造能力，掌握高压直流接触器生产制造关键工艺和自主研发、设计能力。
并且在国内率先进行无线化控制盒的开发设计，能够为客户提供性能匹配，外形接口定制产品。
继电器的主要技术参数
继电器的主要技术参数摘要：一、引言二、继电器概述三、继电器的主要技术参数1.额定工作电压2.直流电阻3.吸合电流4.额定工作电流5.释放电流6.额定触点负荷7.绝缘电阻8.耐电压9.抗电强度四、继电器技术参数的重要性五、结论正文：继电器是一种电控制设备，通过电磁原理实现电路的控制和开关。
在工业、家用电器等领域有着广泛的应用。
继电器的主要技术参数是评价其性能和质量的关键指标。
一、引言继电器是一种电控制设备，通过电磁原理实现电路的控制和开关。
在工业、家用电器等领域有着广泛的应用。
继电器的主要技术参数是评价其性能和质量的关键指标。
二、继电器概述继电器是一种电控制设备，通过电磁原理实现电路的控制和开关。
它由线圈、铁芯、触点等组成。
继电器的工作原理是：当线圈通电后，产生磁场，吸引铁芯，使得触点发生闭合或断开，从而实现电路的控制。
三、继电器的主要技术参数1.额定工作电压：额定工作电压是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
2.直流电阻：直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。
3.吸合电流：吸合电流是指继电器能够产生吸合动作的最小电流。
在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。
4.额定工作电流：额定工作电流是指继电器正常工作时线圈所需要的电流。
根据继电器的型号不同，可以是交流电流，也可以是直流电流。
5.释放电流：释放电流是指继电器产生释放动作的最小电流。
在正常使用时，给定的电流必须略大于释放电流，这样继电器才能稳定地工作。
6.额定触点负荷：额定触点负荷是指继电器的触点能够承受的最大负荷。
在选择继电器时，应根据实际需要选择合适的触点负荷。
7.绝缘电阻：绝缘电阻是指继电器的绝缘材料对电流的阻抗能力。
绝缘电阻越大，说明继电器的绝缘性能越好。
8.耐电压：耐电压是指继电器在正常使用条件下，能够承受的最大电压。
耐电压越高，说明继电器的抗干扰能力越强。
陶瓷高压真空继电器简介
测试设备和仪器：
国力的 充 气继电 器能 良好 地 应用于 高速 充 电及 稳定的 低泄 漏 电流的 场 所， 国力的 真 空继电 器是 要求 低泄 漏和 通 过大 电流 应用的 理想 选择 ：
z ESD（ 静电 放电 ）脉冲 测试 设备
z Hi-POT（高 压 ） 测试 z 电缆 测试
z 马达 绕组 测试
直流（DC）或交流（AC）电源开关应用
国力 专有的 密封 陶瓷 接 触器是 以下 场 所的 理想 器件 ：
z 内在安 全、 防爆 应 用
z 电池 电源系 统
z 电源和 电 池备 份系 统
z 太阳 能及 其它 类似 电源系 统
z 工业 直流 电源 开关
z 卡车 、轮 船、 采矿设 备 、轻轨 、起 重 设备 ，娱乐 和 应急 车辆
额定工作电压
继电 器工 作时 断开 触点 之间 及触 点与 地之 间允 许加 载的最 大 电压 值。一 般用 直流 电压 或交 流 电压 (50Hz或 60Hz) 的峰 值来 表示 ，对 于射 频应 用 的 继电 器， 提供 了高 频下的 电压 值 。
承载电流
在连续 工作 时闭 合 触点 可以 通过 的最 大电 流。
流
电器
但承 载电 流要 小
有浪 涌电 流
电流
选型细节
在根 据上 表确 定继电 器的 大致 类别 后， 需要 进 一步 根据 具体 的应 用参数 选 定合 适的 继电 器， 下面 就各 种不同 的 场合提 供一 些 选型的 基本 原 则。
1、直流或低频非电源开关应用
如果 继电 器不 需要 做电 源开关 时 ，主 要考 虑的是 该继 电 器必 须负 载的系 统 的最 大电压 和最 大 电流， 参 照国 力(GLVAC) 陶瓷 高压 真空 继电 器产 品列 表 容易 可选 取到 相应 的继电 器。 需要 注意 的是 参数 表上 提供 的 电压 是直 流或 50Hz(60Hz)的峰 值 电压 。
GLVAC 方 GLF10 规格书(昆山国力)
GLF1012V-750VDC高压直流接触器-10A 电源开关● 产品特点低电阻-接触电阻低并且稳定，可在恶劣的环境下工作。
体积小-安装方便。
磁吹灭弧-防止电弧外露，快速通断直流电流负载。
符合RoHS 标准—对环境更友好。
● 产品参数表项目参数触点形式（主） 单刀单掷-常开 额定工作电压 12-750VDC额定工作电流 10A（导体截面积2.5mm 2）短时通电电流3600秒20A，600秒30A，30秒40A （见图1、触点承载电流能力） 动作时间，25℃时 闭合（不包括回跳） 回跳时间 释放时间≤50ms ≤7ms ≤30ms 最小负载1A 12VDC 主触点接触电阻（额定电流下） ＜50mΩ（初始值） 电气寿命15A 400VDC 10000次 10A 750VDC 40次10A 750VDC 50000次（注1）过载通断 30A 400VDC ＞50次 绝缘电阻＞100MΩ（500VDC）（注2） 电气性能介质耐压（触点间及触点间与线圈间）2500VAC，1分钟（漏电流≤10mA）耐冲击-误动作冲击（半正弦波，11ms，检测时间10µs） 触点闭合时：20G 触点断开时：10G 耐冲击-耐久冲击（半正弦波，6ms）50G 耐振动-误动作振动（10-200Hz，检测时间10µs）4.5G 耐振动-耐久振动（10-200Hz，3个方向各4小时） 4.5G 机械寿命 200000次 机械性能重量约80g 工作环境温度范围 -40℃～+85℃ 环境要求湿度范围5%～95%RH注1、产品测试方式为带载接通，不带载切断 注2、寿命试验后为50MΩ● 触点承载电流能力图1、触点承载电流能力● 线圈参数参数线圈序列号 B C 线圈工作电压 12VDC 24VDC线圈电压（最大值） 16VDC 32VDC 动作电压，25°C（最大值） 9VDC 18VDC 释放电压，25°C（最小值） 0.6VDC 1.2VDC 额定工作电流（25℃） 0.23A 0.12A 线圈电阻（25℃时±5%Ω） 53Ω 213Ω 线圈功率2.7W 2.7W 吸合电压，85℃（最大值）9.6VDC19.2VDC● 产品编号规则● 外形图注：1、G标记为重要管控尺寸。
高压直流继电器简介
面临的挑战与解决方案
技术瓶颈
01
在高压直流继电器的关键技术上取得突破，解决技术瓶颈，提
升产品性能。
成本压力
Байду номын сангаас
02
通过技术创新和规模化生产，降低高压直流继电器的制造成本
，提高市场竞争力。
法规与安全要求
03
严格遵守相关法规和安全要求，确保高压直流继电器产品的安
全性和可靠性。
THANKS
谢谢您的观看
性能要求还包括良好的绝缘性能、耐 压性能、机械强度和寿命等。
测试与验证
为了确保高压直流继电器的性能和可靠性，需要进行一系列 的测试和验证，包括电气性能测试、机械性能测试、环境适 应性测试等。
测试与验证是高压直流继电器研发和生产过程中必不可少的 一环，也是保证高压直流继电器性能和质量的重要手段。
03
工作原理
高压直流继电器通常由电流、电压或 时间等物理量作为输入信号，通过内 部电子或机械装置的转换，实现对高 压直流系统的控制。
继电器类型与特点
01
02
03
电磁式继电器
利用电磁铁产生吸力，驱 动触点闭合或断开，具有 结构简单、动作迅速、可 靠性高的特点。
固态继电器
利用半导体器件实现控制 功能，具有无触点、寿命 长、响应速度快等优点， 但价格较高。
、高质量。
机械加工
机械加工用于制造触点和电磁系统 等关键部件，要求加工精度高、表 面质量好。
组装与调试
高压直流继电器需要进行组装和调 试，确保各项性能指标符合要求。
材料选择与处理
触点材料
触点材料需要具有良好的导电性 和耐腐蚀性，如银合金或铜合金
。
电磁材料
电磁材料需要具有高磁导率和良 好的机械性能，如硅钢片。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国力高压继电器介绍
高压继电器
国力主要生产应用于高压领域的高压继电器，它与普通继电器的最大区别在于，国力的继电器采用了独特的陶瓷真空密封技术，将继电器的接触点密封与外界空气隔离以获得高的耐压。
在密封空间中按照不同的高压继电器使用要求而采用不同的介质。
目前国力生产的高压继电器主要采用两种不同的介质，一种是真空介质，另一种是高压气体介质。
真空介质的特点
由于在真空中只有非常少的气体分子，这使得真空中不容易产生电弧，在理想的状态下，真空有可能达到每0.1毫米10000V的介电强度。
另外，由于没有空气的存在，真空中触点不会被氧化，因此真空继电器的接触电阻较小而且比较稳定。
特别适合应用于射频场合。
高压气体介质的特点
纯净的高压气体介质能使高压继电器保持良好的耐压并保护触点不被氧化，它在继电器进行热开关时可以避免触点高温烧损。
这
种真空继电器用于ESD测试设备、电缆测试设备和心脏起搏器，是理想的电容器快速充电或放电的开关元件。
在对电流波动很敏感的应用中，充气继电器具有低而稳定的泄漏电流，特别是在断开触点间，可以长时间保持很低的泄漏电流。
高压继电器的典型结构
典型的高压继电器结构如下图所示：
可以看出，典型的高压真空继电器包含四个基本部分。
密封的灭弧室，接触点位于灭弧室内部，达到耐高压的目的。
带动动触点运动的衔铁机构。
提供动力的线圈部分。
便于使用方安装与连接的附加部分。
高压继电器的主要参数及定义
触点形式国力的真空继电器主要有以下几种形式：
单刀单掷(SPST)
单刀双掷(SPDT)
双刀双掷(DPDT)
触点代号在型号中对陶瓷真空继电器形式简化代号（见下图）形式A：单刀单掷一常开
形式B：单刀单掷一常闭
形式C：单刀双掷
形式2C：双刀双掷
形式P：单刀单掷-保持
形式R：单刀双掷-保持
高压继电器参数说明
测试电压
用来测试继电器介质耐压状况的电压值，一般用直流电压或交流电压(50Hz或60Hz)的峰值来表示。
测试时间一分钟。
额定工作电压
高压继电器工作时断开触点之间及触点与地之间允许加载的最大电压值。
一般用直流电压或交流电压(50Hz或60Hz)的峰值来表示，对于射频应用的高压继电器，提供了高频下的电压值。
承载电流
在连续工作时闭合触点可以通过的最大电流。
接触电阻
继电器中闭合触点的电阻，是使高压继电器通过250mA直流电时测量触点之间电压降的方法测得的。
触点电容
触点电容测量的是常开触点之间或触点与地之间的电容。
测量方法根据GJB360中的方法305进行。
频率为1kHz。
绝缘电阻
两试验点之间允许的最小电阻。
这两点可以是触点与线圈，触点与外壳，一般试验在500Vdc的条件下进行。
线圈击穿电压
在继电器正确安装下，线圈能隔离的最大电压。
动作时间
从线圈加电到常开触点闭合的时间间隔（额定线圈电压下）。
这包括线圈建立磁场的时间，动触点移动时间，触点反弹时间。
释放时间
从线圈断电到继电器返回到初始状态之间的时间。
触点反弹时间
触点第一次接通到稳定接通的时间间隔。
机械寿命
一般在无负载、无电压时试验继电器能达到的寿命。
工作温度范围
继电器能够正常工作的环境温度。
动作电压
在该电压下，继电器改变其初始状态。
释放电压
在该电压下，继电器回到其初使状态(只对非保持型而言)。
线圈电阻
25℃下直流电阻，以欧姆为单位。
