(完整版)GPS-RTK点位放样详细过程
怎样用GPS测坐标放样
怎样使用GPS测坐标放样1. 引言在工程测量、地质勘察、土地测绘等领域，使用GPS测量技术进行坐标放样已经成为常见的操作。
GPS（全球定位系统）是通过卫星信号来确定位置信息的一种技术，具有高精度、高效率的特点。
本文将介绍如何使用GPS进行坐标放样的步骤和注意事项。
2. 准备工作在进行GPS测量之前，需要做一些准备工作：•购买合适的GPS设备：选择一款高精度、稳定的GPS设备，根据需要考虑是否需要外接天线。
•安装和设置GPS设备：按照设备说明书，将GPS设备安装到合适的位置，并进行设备的设置和校准工作。
•确定测量区域：在开始测量之前，需要确定测量的区域范围，并在相关地图上进行标注。
3. 进行GPS测量下面是进行GPS测量的具体步骤：步骤一：打开GPS设备将GPS设备打开，并确保设备已经获得信号。
步骤二：设置基准点在测量区域内选择一个合适的基准点，可以是已知坐标的地点或者是明显的地物标志。
将基准点的坐标输入到GPS设备中，并设置该点为基准点。
步骤三：选择测量点根据需要，在测量区域内选择需要测量的点，并将这些点的位置信息记录在GPS设备中。
可以使用设备自带的标记功能或者手动输入坐标。
步骤四：测量坐标根据设备的指引，走向测量点，并等待设备获得足够的卫星信号进行测量。
一般情况下，需要等待几秒钟或几分钟才能够获得准确的坐标。
步骤五：记录坐标当设备获得足够的信号并完成测量后，将测量得到的坐标记录下来。
可以使用设备自带的记录功能或者手动记录。
步骤六：重复测量如果需要更高的测量精度，可以重复对同一点进行多次测量，并取平均值。
这样可以降低误差，得到更精确的结果。
步骤七：导出坐标数据将获得的坐标数据导出到计算机或其他设备中，以备后续处理和分析。
4. 注意事项在使用GPS测量进行坐标放样时，需要注意以下几点：•避免遮挡：确保GPS设备能够获得足够的卫星信号，避免在高楼大厦等密集建筑物或者树木繁茂的地方进行测量。
•定期校准：定期校准GPS设备，以确保获得准确的坐标数据。
最新GPS-RTK点位放样详细过程
GPS-RTK点位放样步骤1、安置仪器RTK设备分为基准站和流动站两部分，基准站包括三脚架、主机、转换器（放大器）、电源（蓄电池）、天线、连接电缆。
流动站包括碳素对中杆、主机、手簿。
手簿和主机之间使用蓝牙传输。
目前很多RTK设备向一体化发展，使用内置电源，不再使用沉重的大电瓶。
同时数据链发送天线（UHF）也逐渐使用内置电台。
有些RTK设备同时具备电台传输(UHF)和通信网络传输(GPRS)两种功能，在测区较小时使用电台传输，测区较大时使用通信传输。
RTK基准站的设置可以分为基准站架设在已知点和未知点两种情况。
常用的方法是将基准站架设在一个地势较高、视野开阔的未知点上，使用流动站在测区内的两个或两个以上的已知点上进行点校正，并求解转换参数。
通常基准站和流动站安置完毕之后，打开主机及电源，建立工程或文件，选择坐标系，输入中央子午线经度和y坐标加常数。
通常建立一个工程，以后每天工作时新建文件即可。
2、求解参数GPS 接收机输出的数据是 WGS-84 经纬度坐标，需要转化到施工测量坐标，这就需要软件进行坐标转换参数的计算和设置。
四参数是同一个椭球内不同坐标系之间进行转换的参数。
四参数指的是在投影设置下选定的椭球内 GPS 坐标系和施工测量坐标系之间的转换参数。
四参数的四个基本项分别是：X 平移、Y 平移、旋转角和比例。
需要特别注意的是参与计算的控制点原则上至少要用两个或两个以上的点，控制点等级的高低和分布直接决定了四参数的控制范围。
经验上四参数理想的控制范围一般都在 5～7公里以内。
南方测绘灵锐系列RTK提供的四参数的计算方式有如下几种：（1）利用“控制点坐标库”求解参数，人工输入两控制点的GPS经纬度坐标和已知坐标，从而解算四参数。
（2）利用“校正向导”求解参数，使用两点校正功能，在两个已知点上分别做校正，则软件会自动纪录下求得的转换参数。
（3）直接导入参数文件“*.cot”，在南方静态GPS数据处理软件GPSadj中，将测区静态控制时得到的参数文件复制到手簿中相应的工程文件夹中。
RTK放样步骤
.

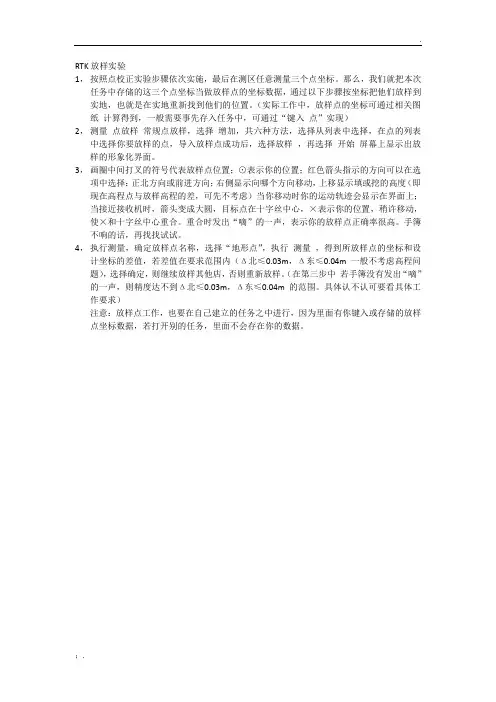

RTK放样实验
1，按照点校正实验步骤依次实施，最后在测区任意测量三个点坐标。
那么，我们就把本次任务中存储的这三个点坐标当做放样点的坐标数据，通过以下步骤按坐标把他们放样到实地，也就是在实地重新找到他们的位置。
（实际工作中，放样点的坐标可通过相关图纸计算得到，一般需要事先存入任务中，可通过“键入点”实现）
2，测量点放样常规点放样，选择增加，共六种方法，选择从列表中选择，在点的列表中选择你要放样的点，导入放样点成功后，选择放样，再选择开始屏幕上显示出放样的形象化界面。
3，画圈中间打叉的符号代表放样点位置；⊙表示你的位置；红色箭头指示的方向可以在选项中选择：正北方向或前进方向；右侧显示向哪个方向移动，上移显示填或挖的高度（即现在高程点与放样高程的差，可先不考虑）当你移动时你的运动轨迹会显示在界面上；
当接近接收机时，箭头变成大圆，目标点在十字丝中心，×表示你的位置，稍许移动，使×和十字丝中心重合。
重合时发出“嘀”的一声，表示你的放样点正确率很高。
手簿不响的话，再找找试试。
4，执行测量，确定放样点名称，选择“地形点”，执行测量，得到所放样点的坐标和设计坐标的差值，若差值在要求范围内（Δ北≤0.03m，Δ东≤0.04m一般不考虑高程问题），选择确定，则继续放样其他店，否则重新放样。
（在第三步中若手簿没有发出“嘀”
的一声，则精度达不到Δ北≤0.03m，Δ东≤0.04m的范围。
具体认不认可要看具体工作要求）
注意：放样点工作，也要在自己建立的任务之中进行，因为里面有你键入或存储的放样点坐标数据，若打开别的任务，里面不会存在你的数据。
；.。
（完整版）GPS-RTK点位放样详细过程
（完整版）GPS-RTK点位放样详细过程GPS-RTK点位放样步骤1、安置仪器RTK设备分为基准站和流动站两部分，基准站包括三脚架、主机、转换器（放大器）、电源（蓄电池）、天线、连接电缆。
流动站包括碳素对中杆、主机、手簿。
手簿和主机之间使用蓝牙传输。
目前很多RTK设备向一体化发展，使用内置电源，不再使用沉重的大电瓶。
同时数据链发送天线（UHF）也逐渐使用内置电台。
有些RTK设备同时具备电台传输(UHF)和通信网络传输(GPRS)两种功能，在测区较小时使用电台传输，测区较大时使用通信传输。
RTK基准站的设置可以分为基准站架设在已知点和未知点两种情况。
常用的方法是将基准站架设在一个地势较高、视野开阔的未知点上，使用流动站在测区内的两个或两个以上的已知点上进行点校正，并求解转换参数。
通常基准站和流动站安置完毕之后，打开主机及电源，建立工程或文件，选择坐标系，输入中央子午线经度和y坐标加常数。
通常建立一个工程，以后每天工作时新建文件即可。
2、求解参数GPS 接收机输出的数据是 WGS-84 经纬度坐标，需要转化到施工测量坐标，这就需要软件进行坐标转换参数的计算和设置。
四参数是同一个椭球内不同坐标系之间进行转换的参数。
四参数指的是在投影设置下选定的椭球内 GPS 坐标系和施工测量坐标系之间的转换参数。
四参数的四个基本项分别是：X 平移、Y 平移、旋转角和比例。
需要特别注意的是参与计算的控制点原则上至少要用两个或两个以上的点，控制点等级的高低和分布直接决定了四参数的控制范围。
经验上四参数理想的控制范围一般都在 5～7公里以内。
南方测绘灵锐系列RTK提供的四参数的计算方式有如下几种：（1）利用“控制点坐标库”求解参数，人工输入两控制点的GPS 经纬度坐标和已知坐标，从而解算四参数。
（2）利用“校正向导”求解参数，使用两点校正功能，在两个已知点上分别做校正，则软件会自动纪录下求得的转换参数。
（3）直接导入参数文件“*.cot”，在南方静态GPS数据处理软件GPSadj中，将测区静态控制时得到的参数文件复制到手簿中相应的工程文件夹中。
gps测量仪器坐标放样使用方法
GPS测量仪器坐标放样使用方法GPS（全球定位系统）是一种利用卫星信号进行地理定位的技术，广泛应用于测量、导航、地图制作等领域。
GPS测量仪器是一种专门用于测量和记录位置信息的设备，其在工程施工中起到了重要的作用。
本文将介绍GPS测量仪器的坐标放样使用方法，帮助读者更好地使用该设备进行工作。
1. 选择合适的GPS测量仪器在进行坐标放样之前，首先应该确保所选的GPS测量仪器符合工作要求。
根据具体测量任务的需求，选择适合的仪器型号和参数。
一般来说，仪器应具备较高的测量精度、稳定性和可靠性。
2. 设置基准点在进行坐标放样之前，需要先设置基准点。
基准点是已知坐标的点，用于作为测量起点和参考点。
通常，基准点的坐标可以通过其他测量方法（如传统测量法、全站仪等）获取，或者从地图或GPS导航设备上获取。
3. 打开GPS测量仪器根据GPS测量仪器的操作说明，正确打开设备。
通常，设备背面会有一个开关或按键，按下该开关或按键，设备会进入工作状态。
此时，GPS测量仪器会开始搜索卫星信号，并显示当前位置的坐标信息。
4. 搜索卫星信号GPS测量仪器需要通过卫星信号来定位和测量位置信息。
在使用GPS测量仪器进行坐标放样之前，需要等待仪器搜索到足够数量的卫星信号。
一般来说，至少需要搜索到三颗卫星信号才能进行有效的定位。
在仪器上方可能有一个天线，保持天线与卫星视线的畅通，可以提高卫星信号的接收质量。
5. 记录当前位置坐标当GPS测量仪器搜索到足够数量的卫星信号后，仪器会自动计算并显示当前位置的坐标信息。
将当前位置的坐标信息记录下来，作为测量数据的一部分。
一般来说，GPS测量仪器会提供数据记录的功能，可以将测量数据保存到存储设备或导出到计算机进行后续处理。
6. 移动并记录其他位置坐标在记录了基准点和当前位置坐标后，可以根据需要移动到其他位置，并记录相应的坐标。
移动的过程中，GPS测量仪器会不断更新当前位置的坐标信息。
根据测量任务和要求，在到达目标位置后，需要等待一段时间，确保仪器稳定并获取到准确的坐标信息，然后将该位置的坐标记录下来。
20第二十讲 RTK放样工作原理
6
精选完整ppt课件
二、RTK放样具体过程
（1）放样数据的获取
架设基准站和流动站仪器，打开手簿内的测量软件。新建 任务，启动基准站和流动站，首先进行点校正（作用是将 WGS-84坐标转到所用的平面坐标系统），因此需要注意：
尽量在点校正完成后再导入放样数据，或者是进行点校正 后不要将项目内已有的数据进行转换。
7
精选完整ppt课件
二、RTK放样具体过程
（1）放样数据的获取 放样前我们首先需要知道放样点的坐标数据，在工程中
部分放样点是提供的已知坐标数据，而大部分放样点的数 据需要根据已知数据计算得出，根据图形计算出放样点数 据是大家必须掌握的，相应内容复习《字测图》课中全 站仪放样章节。
8
精选完整ppt课件
4
精选完整ppt课件
➢ 2.以箭头方向为作业指示方向
箭头指向的标准要确定前进方法，假设GPS接收机在时
间t1时刻的位置记为P1（Xt1，Yt1，Ht1）。如果测量员向 前移动了一个位置，在时间t2时刻GPS接收机位置记为P2 （Xt2，Yt2，Ht2）。
则P1至P2矢量向量就可做为前进行方向，而与该方向垂 直的方向为左右方向。这样就如同建立直一个独立坐标系
。有些软件会直接表示为前后或左右。 左
P2
P1
右
5
精选完整ppt课件
二、RTK放样具体过程
在工程项目中，建筑物的形状和大小是通过其特征点在实地上表示出来的。如 建筑物的中心、四个角点、转折点等。因此点放样是建筑物放样的基础。用RTK 进行点位放样前要进行坐标转换，把WGS-84坐标转成待放样点所用的坐标系统。 放样结束后，测量所放点的坐标和设计坐标的差值，如果差值在要求范围内，则 继续放样，否则重新放样，标定该点。
rtk道路放样操作流程
rtk道路放样操作流程RTK道路放样操作流程是指利用RTK技术进行道路放样的过程。
RTK（Real-Time Kinematic）技术是一种高精度的全球定位系统，能够实现厘米级的定位精度。
在道路建设中，RTK技术可以帮助工程师精确测量和放样道路，确保道路建设的准确性和高效性。
首先，进行RTK设备的设置和校准。
在进行道路放样之前，需要确保RTK设备的正常工作。
首先要对RTK设备进行设置，包括设置基准站、接收机和天线等参数。
然后进行设备的校准，确保设备的精度和稳定性。
接着，进行道路放样的准备工作。
在实际操作中，需要提前准备好道路放样的相关资料和工具，包括道路设计图纸、测量工具、标志杆等。
同时，还需要对道路进行勘测和清理，确保道路放样的顺利进行。
然后，进行道路放样的实际操作。
在进行道路放样时，首先要确定放样的起点和终点，然后根据设计图纸和要求进行放样。
通过RTK技术，可以实时获取道路的坐标和高程信息，确保放样的准确性和精度。
同时，还需要注意避免误差和偏差，确保道路放样的质量和准确性。
最后，进行道路放样的检查和调整。
在完成道路放样后，需要对放样结果进行检查和调整，确保道路的平整度和准确性。
同时，还需要对放样数据进行记录和保存，以备后续的施工和验收。
总的来说，RTK道路放样操作流程包括设备设置和校准、准备工作、实际操作和检查调整等步骤。
通过RTK技术，可以实现道路放样的高精度和高效率，提高道路建设的质量和效率。
希望以上内容对您有所帮助。
gps放样操作流程
gps放样操作流程GPS放样是一种利用全球定位系统（GPS）技术进行测量和放样的方法。
它可以帮助测量员工更快速、更准确地完成测量工作，提高工作效率和精度。
下面将介绍GPS放样的操作流程。
首先，进行前期准备工作。
在进行GPS放样之前，需要确保GPS设备已经充电并且信号良好。
同时，还需要准备好地图和相关的测量工具，以便在实地操作时能够准确地进行测量和放样工作。
其次，进行现场勘测。
在实地操作时，需要根据测量任务的要求，选择合适的测量点进行勘测。
在勘测过程中，需要注意避开遮挡物和干扰源，以确保测量结果的准确性。
接着，进行GPS设备设置。
在进行GPS放样之前，需要根据测量任务的要求，设置GPS设备的参数，包括坐标系统、测量单位等。
同时，还需要进行基准站的设置，以确保测量结果的准确性。
然后，进行测量和放样操作。
在进行GPS放样时，需要根据测量任务的要求，选择合适的测量模式进行测量。
在测量过程中，需要注意保持GPS设备的稳定性，避免移动和震动，以确保测量结果的准确性。
最后，进行数据处理和分析。
在完成测量和放样工作后，需要将测量数据导入计算机进行处理和分析。
通过数据处理和分析，可以得出测量结果，并进行进一步的数据处理和分析，以满足测量任务的要求。
总的来说，GPS放样是一种高效、准确的测量方法，可以帮助测量员工更快速、更准确地完成测量工作。
通过严格按照操作流程进行操作，可以确保测量结果的准确性和可靠性，提高工作效率和精度。
希望以上介绍能够帮助您更好地了解GPS放样的操作流程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GPS-RTK点位放样步骤
1、安置仪器
RTK设备分为基准站和流动站两部分，基准站包括三脚架、主机、转换器（放大器）、电源（蓄电池）、天线、连接电缆。
流动站包括碳素对中杆、主机、手簿。
手簿和主机之间使用蓝牙传输。
目前很多RTK设备向一体化发展，使用内置电源，不再使用惨重的大电瓶。
同时数据链发送天线（UHF）也逐渐使用内置电台。
有些RTK设备同时具备电台传输(UHF)和通信网络传输(GPRS)两种功能，在测区较小时使用电台传输，测区较大时使用通信传输。
RTK基准站的设置可以分为基准站架设在已知点和未知点两种情况。
常用的方法是将基准站架设在一个地势较高、视野开阔的未知点上，使用流动站在测区内的两个或两个以上的已知点上进行点校正，并求解转换参数。
通常基准站和流动站安置完毕之后，打开主机及电源，建立工程或文件，选择坐标系，输入中央子午线经度和y坐标加常数。
通常建立一个工程，以后每天工作时新建文件即可。
2、求解参数
GPS接收机输出的数据是WGS-84经纬度坐标，需要转化到施工测量坐标，这就需要软件进行坐标转换参数的计算和设置。
四参数是同一个椭球内例外坐标系之间进行转换的参数。
四参数指的是在投影设置下选定的椭球内GPS坐标系和施工测量坐标系之间的转换参数。
四参数的四个基本项分别是：X平移、Y 平移、旋转角和比例。
需要特别注意的是参与计算的控制点原则上至少要用两个或两个以上的点，控制点等级的凹凸和分布直接决定了四参数的控制范围。
经验上四参数理想的控制范围大凡都在5～7公里以内。
南方测绘灵锐系列RTK提供的四参数的计算方式有如下几种：
（1）利用“控制点坐标库”求解参数，人工输入两控制点的GPS经纬度坐标和已知坐标，从而解算四参数。
（2）利用“校正向导”求解参数，使用两点校正功能，在两个已知点上分别做校正，则软件会自动纪录下求得的转换参数。
（3）直接导入参数文件“*.cot”，在南方静态GPS数据处理软件GPSadj 中，将测区静态控制时得到的参数文件复制到手簿中相应的工程文件夹中。
具体步骤为：[成果]→[网平差成果输出]→[工程之星COT]。
（4）直接输入参数，在手簿中建完工程之后，直接将解算得到的四参数输入到工程之星软件的设置四参数菜单下。
3、检验校正
点校正是RTK测量中一项严重工作，每天测量工作开始之前都要进行点校正，如果工程文件中已经输入了转换参数，则每次工作之前找到一个控制点，输入已知坐标，进行单点校正，然后找到邻近的另一个控制点，测量其坐标，然后和已知坐标对比，即可验证。
点校正时一定要精准对中整平仪器。
碎部测量过程中如果出现基准站位置有变化等提示，通常都是基准站位置变化或电源断开等原因造成，此时需要从头进行点校正。
4、碎部测量
RTK碎部点采集的过程同全站仪类似，在各碎部点上采点，存入仪器内存中，同时按照存储的点号绘制草图。
采点时一定要在不变解(FIXD)状态下采点，PDPP值也有要求。
数据采集时RTK跟踪杆气泡尽量保持水平，否则天线几何相位中心偏离碎部点距离过大，降低精度。
5、点放样
事先上传需要放样的坐标数据文件，或现场编辑放样数据。
选择RTK手簿中的点位放样功能，现场输入或从预先上传的文件中选择待放样点的坐标，仪器会计算出RTK流动站当前位置和目标位置的坐标差值(△X、△Y)，并提示方向，按提示方向前进，即将达到目标点处时，屏幕会有一个圆圈出现，指示放样点和目标点的接近程度。
精准移动流动站，使得△X和△Y小于放样精度要求时，钉木桩，然后精准投测小钉。
将棱镜立于桩顶上同时测距，仪器会显示出
棱镜当前高度和目标高度的高差，将该高差用记号笔标注于木桩侧面，即为该点填挖高度。
按同样方法放样其他各待定点。
6、线放样
在电力线路、渠道、公路铁路等工程的直线段放样过程中，可使用线放样功能。
线放样是指在线放样功能下，输入始末两点的坐标，系统自动解算出RTK 流动站当前位置到已知的设置直线的垂直距离，并提示“左偏”或“右偏”，当RTK 流动站位于测线上之后，会显示当前位置到线路起点或终点的位置，据此放样各直线段桩位。
