乙酸异丙酯的合成
乙酸异丙酯的合成补朝阳【摘要】以乙酸和异丙醇为原料,硫酸氢钠为催化剂,合成了乙酸异丙酯;考察了反应时间、酸醇比、催化剂用量、带水剂用量对酯化率的影响,确定了最佳酯化反应条件:反应时间60 min,酸醇的物质的量的比1∶0.8,催化剂用量0.8 g,带水剂用量8 mL.在最佳反应条件下,酯化率最高可达84.3％.【期刊名称】《化学研究》【年(卷),期】2014(025)006【总页数】3页(P601-603)【关键词】硫酸氢钠;乙酸;乙酸异丙酯;合成【作者】补朝阳【作者单位】新乡学院化学化工学院,河南新乡453000【正文语种】中文【中图分类】TG162.83乙酸异丙酯[1]广泛用作溶剂、脱水剂及药物提取剂，具有水果香味，是一种重要的化工原料，可作塑料、纤维衍生物、油类用脂肪等的溶剂，是合成树脂、表面涂料的重要原料. 目前工业上普遍采用以乙酸和异丙醇为原料，浓硫酸[2]为催化剂直接催化合成乙酸异丙酯，该方法存在副反应多、设备腐蚀严重、环境污染严重以及产物分离复杂等问题. 近年来已有采用其他催化剂来催化合成乙酸异丙酯的报道，例如使用磷铝硅固体酸[3-4]、酸性离子交换树脂[5]、相转移催化剂[6]、硫酸氢钠[7]等，与硫酸相比固体酸具有高催化活性、产品易分离、可再生重复使用等优点，但它的催化活性与载体有密切关系，因此催化剂的制作工序繁重. 酸性离子交换树脂催化剂虽然具有催化活性高、产品纯度高等优点，但离子交换树脂内含有一定量的水份，不便于运输及贮存. 相转移催化剂是高效，低成本和实用的催化剂，但该类催化剂与酯类分离困难，甚至会导致产物被催化剂污染，影响产物纯度. 本文作者以硫酸氢钠[8]作为催化剂催化合成乙酸异丙酯. 硫酸氢钠是高效、经济、环保的酯化反应催化剂，来源广泛，性质稳定，价格低廉，难溶于反应体系，易于分离，操作方便，反应时间短，对设备无腐蚀，对环境污染小.1.1 仪器与试剂酚酞、氢氧化钠、硫酸氢钠、环己烷、异丙醇、冰乙酸等均为市售分析纯试剂，阿贝折射仪(上海明兹精密仪器厂).1.2 实验方法1.2.1 酯化反应常压下，在100 mL的单口烧瓶中加入5.7 mL(0.1 mol)乙酸和实验量的异丙醇，一定量的硫酸氢钠为催化剂, 环己烷为带水剂，并加入几粒沸石，装上分水器和冷凝回流管，加热回流. 反应结束后，冷却，将冷却后的反应液转入分液漏斗中，滴加饱和Na2CO3溶液至无气泡产生为止，再用少量饱和NaCl水溶液洗涤一次. 分离酯层，无水MgSO4干燥，蒸馏，收集85～91 ℃的馏分，得纯产品，测其折光率为1.377 3，与文献数据一致.1.2.2 酯化率的计算反应前取混合反应液0.5 mL稀释至10 mL，加入酚酞试剂，用自制的0.5 mol/L NaOH溶液滴定至溶液刚好出现粉红色，记录NaOH体积用量为V1；反应结束冷却后，取混合反应液0.5 mL稀释至10 mL，加入酚酞试剂，用自制的0.5mol/L NaOH溶液滴定至溶液刚好出现粉红色，记录NaOH体积用量为V2.2.1 反应时间对酯化率的影响以0.1 mol乙酸为基准，酸醇的物质的量之比为1∶0.6，催化剂硫酸氢钠用量为1.2 g，10 mL环己烷作为带水剂进行合成反应，改变反应时间，实验结果见表1. 由表1可知，当反应时间为60 min时酯化率达到最高值，之后没有明显增加，其原因是酯化反应是一可逆反应，部分酯可能发生了水解，故最佳反应时间应控制在60 min.2.2 酸醇比对酯化率的影响以0.1 mol乙酸为基准，反应时间为60 min，催化剂硫酸氢钠用量为1.2 g，10 mL环己烷作为带水剂，改变酸醇的物质的量之比进行合成反应，实验结果见表2. 由表2可知，随着醇用量的增加酯化率有所提高，在酸醇比为1∶0.8时酯化率达到最高值，之后有所下降. 原因可能是副反应的发生，酸的相对浓度下降，酯化率降低. 故酸醇比为1∶0.8时为最佳.2.3 催化剂用量对酯化率的影响以0.1 mol乙酸为基准，反应时间为60 min，酸醇比1∶0.6，10 mL环己烷作为带水剂，改变催化剂硫酸氢钠的用量进行合成反应，实验结果见表3. 由表3可知，随着催化剂用量的增加，酯化率逐步提高，当催化剂用量为0.8 g时酯化率达到最高. 随着催化剂用量的继续增大，酯化率有所下降，主要原因是过量的催化剂导致副反应发生，造成酯化率下降. 因此，催化剂用量选择0.8 g为宜.2.4 带水剂用量对酯化率的影响以0.1 mol乙酸为基准，反应时间为60 min，酸醇比为1∶0.8，催化剂硫酸氢钠用量为0.8 g，改变带水剂用量进行合成反应，实验结果见表4.由表4可知，随着带水剂用量的增加，酯化率有所提高，在带水剂用量为8 mL时酯化率达到最高值84.3%，之后有所降低. 主要原因是随着带水剂用量的增加，反应液乙酸和异丙醇的相对浓度下降，酯化反应速率降低，酯化率减小. 故带水剂用量以8 mL为宜.以冰乙酸和异丙醇为原料，硫酸氢钠为催化剂，合成乙酸异丙酯的最佳反应条件为(以0.1 mol乙酸为基准)：反应时间60 min，酸醇比1∶0.8，催化剂用量0.8 g，带水剂用量8 mL. 在此条件下，酯化率最高可达84.3%.【相关文献】[1]李有林，崔咪芬，乔旭, 等. 丙烯和乙酸一步加成酯化生成乙酸异丙酯反应动力学研究[J]. 高校化学工程学报， 2011, 25(3): 430-431.[2]许前会, 张秋荣. 连续反应精馏合成乙酸异丙酯[J]. 辽宁化工, 2003, 32(12): 510-512.[3]连丕勇, 高文艺, 纵瑞东. 用磷铝硅固体酸催化剂合成乙酸异丙酯[J]. 石油化工高等学校学报, 1999, 12 (4): 65-68.[4]吴良彪. 固体超强酸催化合成乙酸正丁酯的研究[J]. 广东化工， 2010， 37(4)： 110-111[5]黄科林, 樊晓丹, 黄焕生, 等. 乙酸异丙酯合成中固体酸催化作用的研究[J]. 广西化工, 2002, 31(2): 4-6.[6]苏丽红, 王璇. 相转移催化合成乙酸异丙酯[J]. 化学工程师, 2002, 92(5): 8-9.[7]徐常龙, 柳闽生, 蔡水莲, 等. 硫酸氢钠催化合成乙酸异丙酯[J]. 化工中间体， 2005， 11(8): 22-24.[8]蔡述兰. 硫酸氢钠在催化有机合成反应中的研究进展[J]. 化工时刊， 2010, 24(2): 47-48.。

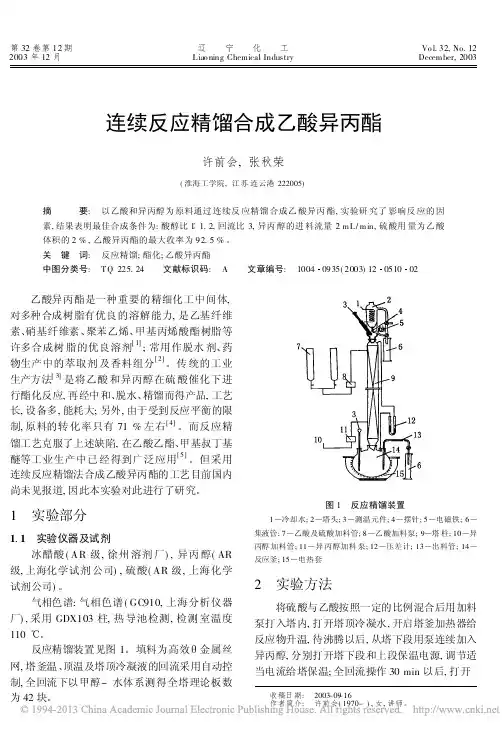

连续反应精馏合成乙酸异丙酯_许前会
第32卷第12期辽 宁 化 工Vo l.32,No.122003年12月L iao ning Chemical Industry December,2003连续反应精馏合成乙酸异丙酯许前会,张秋荣(淮海工学院,江苏连云港222005)摘 要: 以乙酸和异丙醇为原料通过连续反应精馏合成乙酸异丙酯,实验研究了影响反应的因素,结果表明最佳合成条件为:酸醇比1 1.2,回流比3,异丙醇的进料流量2mL /min,硫酸用量为乙酸体积的2%,乙酸异丙酯的最大收率为92.5%。
关 键 词: 反应精馏;酯化;乙酸异丙酯中图分类号: T Q 225.24 文献标识码: A 文章编号: 10040935(2003)12051002乙酸异丙酯是一种重要的精细化工中间体,对多种合成树脂有优良的溶解能力,是乙基纤维素、硝基纤维素、聚苯乙烯、甲基丙烯酸酯树脂等许多合成树脂的优良溶剂[1];常用作脱水剂、药物生产中的萃取剂及香料组分[2]。
传统的工业生产方法[3]是将乙酸和异丙醇在硫酸催化下进行酯化反应,再经中和、脱水、精馏而得产品,工艺长,设备多,能耗大;另外,由于受到反应平衡的限制,原料的转化率只有71%左右[4]。
而反应精馏工艺克服了上述缺陷,在乙酸乙酯、甲基叔丁基醚等工业生产中已经得到广泛应用[5]。
但采用连续反应精馏法合成乙酸异丙酯的工艺目前国内尚未见报道,因此本实验对此进行了研究。
1 实验部分1.1 实验仪器及试剂冰醋酸(AR 级,徐州溶剂厂),异丙醇(AR 级,上海化学试剂公司),硫酸(AR 级,上海化学试剂公司)。
气相色谱:气相色谱(GC910,上海分析仪器厂),采用GDX103柱,热导池检测,检测室温度110 。
反应精馏装置见图1。
填料为高效 金属丝网,塔釜温、顶温及塔顶冷凝液的回流采用自动控制,全回流下以甲醇-水体系测得全塔理论板数为42块。
图1 反应精馏装置1 冷却水;2 塔头;3 测温元件;4 摆针;5 电磁铁;6 集液管;7 乙酸及硫酸加料管;8 乙酸加料泵;9 塔柱;10 异丙醇加料管;11 异丙醇加料泵;12 压差计;13 出料管;14 反应釜;15 电热套2 实验方法将硫酸与乙酸按照一定的比例混合后用加料泵打入塔内,打开塔顶冷凝水,开启塔釜加热器给反应物升温,待沸腾以后,从塔下段用泵连续加入异丙醇,分别打开塔下段和上段保温电源,调节适当电流给塔保温;全回流操作30min 以后,打开收稿日期: 2003-09-16作者简介: 许前会(1970-),女,讲师。
