第四章测制地籍图本章主要介绍数字地籍成图（包括权属图、宗地图、地籍表格）的绘制或生成过程。
通过本章的学习将要学会以下内容：1．如何绘制地籍图〔绘权属图〕；2．如何绘制宗地图；3．如何绘制地籍表格；4．如何管理地籍图中的信息。
数字地藉的涵义：地籍是土地管理的基础，地籍调查是土地登记规定的必经程序，随着数字化地图的兴起和现代化信息管理的需要，建立城镇数字地籍数据库的工作已经势在必行，而城镇数字地籍调查测量则是建立城镇地籍数据库的基础。
为此，国土资源部和各地方土地部门明确要求城镇范围内的土地登记必须以数字地籍调查测量的结果为依据，全面推行现代化，规范化的地籍管理工作。
地籍调查主要包括权属调查和地籍测量两大部分，前者主要工作是由相关人员实地共同认指界址点的位置及对界址点作出正确描述并经本宗邻宗指界人员签名确认。
后者主要工作是运用科学手段测定界址点的位置、测算宗地的面积、绘制地籍图等。
数字地籍调查测量的任务则是将这两者的工作形成计算机存储的数字、图形、文字信息。

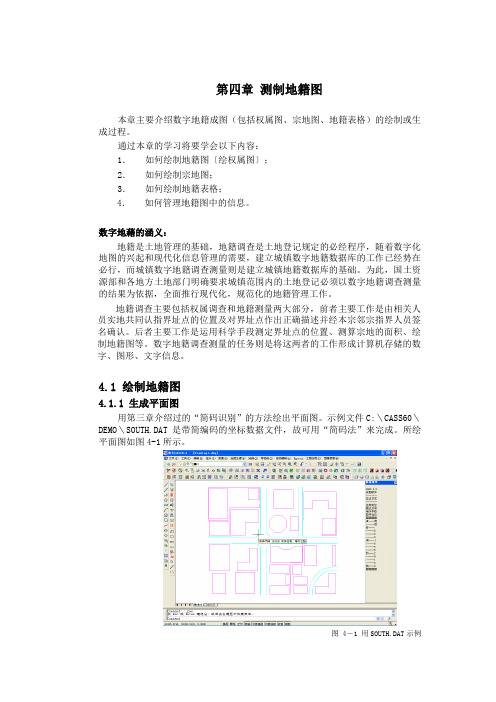

4.1 绘制地籍图4.1.1 生成平面图用第三章介绍过的“简码识别”的方法绘出平面图。
示例文件C:＼CASS60＼DEMO＼SOUTH.DAT是带简编码的坐标数据文件，故可用“简码法”来完成。
所绘平面图如图4-1所示。
图 4－1 用SOUTH.DAT示例数据绘制的平面图地籍部分的核心是带有宗地属性的权属线，生成权属线有两种方法：①可以直接在屏幕上用坐标定点绘制；②通过事前生成权属信息数据文件的方法来绘制权属线。
下文将介绍权属信息数据文件的生成方法。
4.1.2 生成权属信息数据文件权属信息文件的格式见《参考手册》附录A ，可以通过文本方式编辑得到该文件后，再使用“绘图处理\依权属文件绘权属图”命令绘出权属信息图。
可以通过以下四种方法得到权属信息文件，如图4-2：（1）权属合并：权属合并需要用到两个文件：权属引导文件和界址点数据文件。
图4-2 权属生成的四种方法权属引导文件的格式：宗地号，权利人，土地类别，界址点号，界址点号，……，界址点号，E（一宗地结束）宗地号，权利人，土地类别，界址点号，界址点号，……，界址点号，E（一宗地结束）E（文件结束）说明：（1）每一宗地信息占一行，以E为一宗地的结束符，E要求大写；（2）编宗地号方法：街道号（地籍区号）＋街坊号（地籍子区）＋宗地号（地块号）,街道号和街坊号位数可在“参数设置”内设置；（3）权利人按实际调查结果输入；（4）土地类别按规范要求输入；（5）权属引导文件的结束符为E，E要求大写。
07CASS实验思路及方法(绘制宗地图与地籍表)
CASS实验思路及方法(绘制宗地图与地籍表)一、绘制宗地图在完成上节操作绘制地籍图以后,便可制作宗地图了。
具体有单块宗地和批量处理两种方法,两种都是基于带属性的权属线。
注:绘制宗地图前,应查看“地籍参数设置”中的“宗地图”项(【地籍】→【地籍参数设置】),将其按需要进行设置。
(一)单块宗地作用:绘制单幅宗地图。
方法:【地籍】→【绘制宗地图框】→【A4竖】→【单块宗地】→提示“用鼠标器指定宗地图范围 -- 第一角:”时,用鼠标指定要处理宗地的左下方→提示“另一角:”时,用鼠标指定要处理宗地的右上方→弹出“宗地图参数设置”对话框,根据需要修改设置(比例尺、比例尺分母倍数、坐标表保存到文件、保存路径)→【确定】→提示“用鼠标器指定宗地图框的定位点:”时,用鼠标在屏幕上指定一点(预放置宗地图的位置)。
(此时,一幅完整的宗地图就画好了,见屏幕图)注:宗地图的插入点(即定位点)为左下角点(即宗地图的西南角点)。
(二)批量处理作用:批量绘出多宗宗地图。
方法:【地籍】→【绘制宗地图框】→【A4竖】→【批量处理】→弹出“宗地图参数设置”对话框,根据需要修改设置(比例尺、比例尺分母倍数、坐标表保存到文件、保存路径)→【确定】→提示“选择对象:”时,用鼠标依次点选若干条权属线(也可框选)后【回车】→提示“用鼠标器指定宗地图框的定位点:”时,用鼠标在屏幕上指定一点→提示“是否批量打印(Y/N) ?”时,输入“N”后【回车】。
(此时,多幅宗地图就画好了,见屏幕图)二、绘制地籍表格1.界址点成果表【地籍】→【绘制地籍表格】→【界址点成果表】→提示“用鼠标指定界址点成果表的点:”时,在屏幕上用鼠标指定界址点成果表放置的位置→提示“(1)手工选择宗地(2)输入宗地号<1>”时,①输入“1”→提示“选择对象:”时,点选一个(多个或所有)宗地权属线后【回车】→提示“是否批量打印(Y/N) ?”时,输入“N”后【回车】。
