SiteMasterS331D操作培训
SiteMasterS331D操作培训PPT教案

频率范围的划分
射频 <3/6/9GHz 微波>RF
频段的划分
按波长划分:3m, 5cm,3cm,2cm,8mm,3mm,……
按波段划分:L, C, X, Ku, K, Ka, W, ……
引言 – 相关基础知识
功率
线性幅度单位
V, mV, uV, ……. W, mW, nW, …….
耗
天馈线测量基础
电缆损耗
用来测量跳线和馈线 测量电缆单方向的信号损失
回波损耗的1/2 测量
测量时电缆的另一端开路无 连接
天馈线测量基础
SWR
使用 FDR 测量技术 测量驻波比
反射信号越小越好 由于反射才会引起驻波的比值 反射引起驻波的比值越小,显
示的测量值越小 开路或短路条件下,显示的反
SiteMasterS331D操作培训
会计学
1
内容
引言 天馈线分析仪 频谱分析仪
引言 -- 相关基础知识 传输线的分类
同轴
同轴连接器 各种类型电缆
波导
WRXX
引言 -- 相关基础知识
同轴连接器的分类
BNC F N 7mm SMA 3.5mm K(2.92mm) 2.4mm V(1.85mm) 1mm
内容
传输线和天线(天馈线)简介 天馈线测量基础 测试设备(方法)和比较 操作培训 故障分析
参考文献
测试设备(方法)和比较
如何进行系统的性能测量? 进行传输线扫描测量的最好方法?
频域反射仪FDR(采用矢量网络分析仪技 术,增加了抗干扰等外场测量需要的设计)
时域反射仪TDR 频谱仪附加跟踪信号源和反射桥 标量网络分析仪 功率计
天馈线测量基础

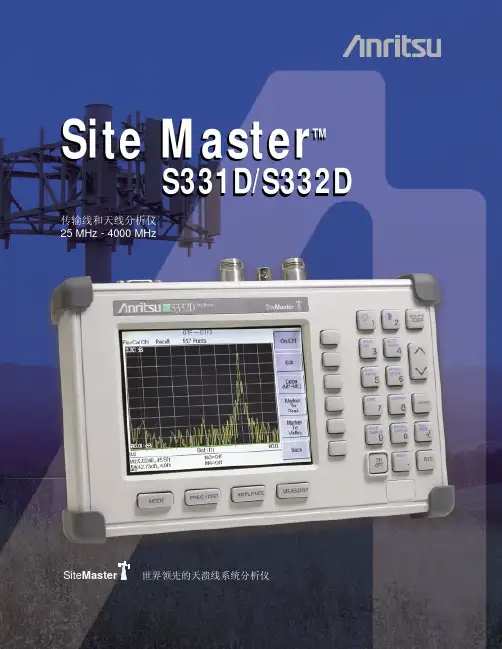

SiteMaster S331D S332D 传输线和天线分析仪 说明书

Site Master 是无线运营、承包以及安装商的传输线天溃线Snap-in Field 可替代的电池位置RS-232接口通过串口线将仪表或计算机存储的数据分别下载到计算机或仪表中,以便进一步分析。
也可以通过它进行自动控制和收集野外数据。
高分辨率大屏幕显示标准 VGA (640x480) 或彩色STN(可选640x480)对比度可调和背景灯能力,使得在各种光线条件下都很容易实现清晰可见。
坚固的外壳设计坚固、轻巧并高度紧凑的外壳,非常适合手持操作和环境恶劣的野外环境。
键盘特殊的橡胶膜设计能在潮湿和干旱的环境中使用。
功能键四个专用的功能键简化了测量任务。
外部直流电源接口多用户界面多语言界面:中文、英文、法文、德文、日文、西班牙文。
存储和调用显示多达200存储空间。
图文数据标记和自动时间/日期标签极大地简化了数据管理。
限制线可对测量设置简单通过/失败限制线或高、低标记线。
标记6个标记使得更多测量变得方便。
存储和调用设置设置快速可重复的测量S332D 型号 - 20S331D 型号 - 25T1/E1接收/发射接口(S331D 带选件50 )外部触发及参考输入 传输及天溃线分析接口频谱仪和功率计接口软键直接的软键和用户界面。
节约成本并且提高了质量无线市场激烈竞争要求运营商降低每个基站的维护开销。
Site Master的频域反射计(FDR)技术,使得您使用Site Master在重大故障发生前,就可以发现细小的、难于确认的问题,打破了传统的故障之后再修理的维护方法。
60-80%的基站典型故障都是由于有问题的电缆、连接头和天线引起的。
当电缆/天线被潮化或被损坏或放置不当,Site Master 能够及时地发现问题。
天线劣化将减少蜂窝覆盖甚至导致掉话。
Site Master 能够数秒钟之内在地面就能精确定位天线故障而不用爬到塔上去了。
密封条安装得不好的话将腐蚀连接头,如果没有被发现的话会逐渐损坏昂贵的同轴电缆。
sitemaster S331天馈线测试仪使用指南

WILTRON SITE MASTE S331测试仪使用指南一、Site Master 331测试仪操作键示图二、测试仪表预调1. 选择频率范围-按ON按钮打开SiteMaster。
-按FREQ 软键。
-然后按F1 软键。
-输入天线系统的下限(“Lower”)频率MHz值,按ENTER键。
-再按F2 软键。
-输入天线系统的上限(“Higher”)频率MHz值,按ENTER键。
-在显示区域显示新的开始与结束值的地方检查频率数值范围FREQ scale。
-按MAIN 软键进入主菜单。
2. 测试仪表较准Open---开路器Short---短路器Load---负载器-将测试口扩充电缆(the test port extension cable)连到测试端口。
-按START CAL 键。
-连接标记为“OPEN”端的Open/Short器到测试扩充电缆的末端,然后按ENTER。
Result: 在测试处理过程中“Measuring OPEN”(测试开路)的信息将显示在屏幕上。
-连接标记为“SHORT”端的Open/Short器到测试扩充电缆的末端,然后按ENTER。
Result: 在测试处理过程中“Measuring OPEN”(测试开路)的信息将显示在屏幕上。
-连接“PRECISION LOAD ”(负载器)到测试扩充电缆的末端,然后按ENTER。
Result: 测量后,“Measuring LOAD”的信息显示在屏幕上,“Calculating”显示约8秒-校准完毕后, 从测试扩充电缆取下“PRECISION LOAD”器。
3. 输入天馈线的参数-按DIST 软键。
-按MORE 软键。
-按LOSS 键。
-输入要测试的天馈线类型的每米的损耗dB值(see Table 23) ,然后按ENTER.注意: 只有采用供货商提供的正确值,才能保证测试结果的可靠性。
-再按PROP V 软键。
-输入relative velocity (see Table 23) 测试天馈线的类型,然后按ENTER键。
SiteMaster传输线和天线分析仪S3312BC-55页PPT资料

坚固的、轻的、并且高度紧凑的外壳,非常适合手 持操作和野外环境。为了携带方便,和对意外情况 的保护,还提供了一个软背包。
高分辨率大屏幕显示
高分辨率(640×480)的显示特性,对比度可调和 背景灯能力,使得在各种光线条件下都很容易实现 清晰可见。
体积
公制:25.4×17.8×6.10cm 英制:10×7×2.4in
Site Master 传输线和天线分析仪
S331/2B/C
Site Master 概 要
系统性能和收益将直接取决于布网的质量,以及在运营中现场技 师解决系统故障和维护系统的能力。
Site Master 用于检出和定位电缆及天线系统的故障,处于世界领 先地位。 它不仅能在事发后检测出故障之所在- 无论是电缆、 接头,还是天线。
距离的最小值处
- BACK
返回上级菜单
按 键 -- 软 键
MARKER 菜单(M2、M3、M4完全相同)
• M2 打开标记2设置菜单
- ON/OFF
设置或取消标记2
- EDIT
设置标记参数
- DELTA(Mx-M1)
显示频率或距离差
- MARKER TO PEAK 将标记设置到频率或
距离的最大值处
校准
在作校准时,换接三个部件(OSL) OPEN SHORT LOAD
(1) (2) (3) 开路器 短路器 负载
(注意不适用于S251C)
校准
校准步骤
• 选择相应的频率范围 • 按 START CAL 键 , 屏 显 : CONNECT
OPEN or InstaCal TO RF Out PORT • 根据屏显将校准件连接到RF Out口 • 按ENTER键,仪表将完成校准 • 完成后,在屏幕左上角显示:CAL ON
SiteMasterS331D天馈线分析仪培训

非常容易实现精确可疑故障的定位
修理人员无需猜测,就能去准确地点,发现故障并且知道 在什么部分发生了故障
FDR 测量分辨率和最大测量距离
故障最小分辨距离 150 Vf (米) F2 F1(MHz)
最 大 测 量 距 离 150 Vf 测 量 点 数(米 ) F 2 F1(MHz )
安装测量1-传输线一端接上开路或短路时的扫频测量
传输线一端接上开路/短路时的频率域回波损耗测量
R e turn L o ss
-3.5
-4.0
-4.5
-5.0
测量目的:确定电缆 的损耗,见下一页
-5.5
-6.0
-6.5
-7.0
-7.5
-8.0
R eturn Loss (dB)
1500
Resolution: 130 Bias Tee: OFF Model: S331
自动校准件
机械校准件
机械校准件
T型校准件,便于使 用和携带,不易损坏、 丢失。
Site Master的前面板
❖数据显示
❖曲线设置 /数字输入 ❖软菜单键
❖测量状态
数据显示
Y
A. 所测量的参量 B. Y轴标尺 C. 仪表状态 D. 软菜单 E. X轴标尺 F. 参数设置指示
X
G. 操作提示
对应不同的功能。 E. X轴标尺:频率或距离扫描的起始和终止范围。 F. 参数设置指示:指示设置需要调整的参数,如果此处出现参数(例如
F1),那么曲线设置/数字输入键将只作为/数字输入,可以用上下箭 头或数字输入改变需要调整的参数。如果此处没有参数出现,曲线设 置/数字输入键将只作为曲线设置。 G. 操作提示:提示下面将进行的操作,如在校准中提示需要连接的标准
安立S332Bsitemaster

Site Master天馈线测试仪 + 频谱仪 + 功率计测试项目:回损,驻波比,缆线损耗,发射功率,故障定位覆盖,干涉,天线方向,其他干扰,通道功率等。
频段:天馈线:25 ~ 3300 MHz频谱仪:100k ~ 3000MHz功率计:1 ~ 3000MHzS332B功能详解及操作手册仓促翻译,不妥之处敬请参阅原版英文操作手册索引内容页数一.Site Master介绍………………………………………………………..1-11.1 简介…………………………………………………………………1-11.2 描述…………………………………………………………………1-11.3 标准附件……………………………………………………………1-11.4 选件………………………………………………………………….1-2 1.5 可选件……………………………………………………………… 1-2 1.6 性能指标…………………………………………………………… 1-3 1.7 维护事项…………………………………………………………… 1-6 1.8 校准…………………………………………………………………. 1-7 1.9 年校…………………………………………………………………. 1-7二.开始…………….………………………………………………………..2-12.1 简介………………………………………………………………….2-1 2.2 给新电池充电………………………………………………………2-1给装在Site Master上新电池充电………………………..2-1用选件充电器给新电池冲电……………………………..2-12.3 充电指示灯…………………………………………………………2-22.4 给NIMH电池放电………………………………………………….2-32.5 电池寿命…………………………………………………………...2-3 2.6 处理电池注意事项………………………………………………..2-3三.功能和操作……………………………………………………………..3-13.1 简介………………………………………………………………….3-1 3.2 前面板……………………………………………………………….3-1 3.3 测试连接头面板……………………………………………………3-2 3.4 控制硬键…………………………………………………………….3-3 3.5 软键………………………………………………………………….3-6 3.6 功率监视选单………………………………………………………3-18 3.7 打印………………………………………………………………….3-19打印屏幕……………………………………………………3-19打印机开关设置……………………………………………3-20 3.8 符号………………………………………………………………….3-21 3.9 自检………………………………………………………………….3-21 3.10 出错代码…………………………………………………………….3-22自检出错代码……………………………………………….3-22范围出错代码……………………………………………….3-23 3.11 使用软包…………………………………………………………….3-25四.测试……………………………………………………………………….4-14.1 简介…………………………………………………………………..4-1 4.2 测试功能……………………………………………………………..4-1 4.3 开机步骤……………………………………………………………..4-2 4.4 校准步骤……………………………………………………………..4-2选择频率范围………………………………………………..4-3执行校准……………………………………………………...4-3储存初始设置………………………………………………..4-4调回初始设置………………………………………………..4-4储存测试结果到内存……………………………………….4-4将内存测试结果调回屏幕显示…………………………….4-4 4.5 回损/驻波比和缆线损耗测试………………………………………4-6需要设备………………………………………………………4-6被测体指标……………………………………………………4-6过程步骤………………………………………………………4-6选择测试模式…………………………………………………4-6选择频率范围…………………………………………………4-6 作校准………………………………………………………………….4-7 缆线回损/驻波比测试………………………………………..4-8设置报警线……………………………………………………4-8设置游标………………………………………………………4-9 4.6 缆线损耗测试………………………………………………………..4-10设置屏幕座标的上下值…………………………………….4-10设置游标……………………………………………………...4-11 4.7 DTF(故障定位)测试…………………………………………………4-12需要设备………………………………………………………4-12被测体指标……………………………………………………4-12过程步骤………………………………………………………4-12选择测试模式………………………………………………..4-12作校准…………………………………………………………4-13DTF测试(定缆线长度)………………………………………4-14设置屏幕座标的上下值…………………………………….4-14设置游标……………………………………………………..4-14DTF测试(定缆线的质量)…………………………………..4-16设置屏幕座标的上下值……………………………………4-16设置游标…………………………………………………….4-16 4.8 作功率测试………………………………………………………….4-18进入功率监视模式…………………………………………………4-18 将功率模式归零…………………………………………….4-18测试高输入功率值………………………………………….4-18将功率用dBm或瓦显示…………………………………….4-18显示相对功率值…………………………………………….4-18 4.9 频谱仪……………………………………………………………….4-19 4.10 举例- 测试900兆赫兹信号………………………………………...4-19进入频谱仪模式…………………………………………….4-19设置中心频率……………………………………………….4-19设置频率量程……………………………………………….4-20设置游标……………………………………………………..4-20设置参考电平………………………………………………..4-21五.软件工具及程序…………………………………………………………5-15.1 简述…………………………………………………………………..5-1 5.2 配置要求…………………………………………………………….5-1 5.3 通讯端口设置……………………………………………………….5-1改变串口设置-Windows 95/98/NT……………………….5-15.4 安装软件…………………………………………………………….5-3 5.5 接收从Site Master传来的测试结果………………………………5.3接收多个测试结果到数据库………………………………5-4接收单个或多个结果到电脑屏幕…………………………5-45.6 程序操作……………………………………………………………..5-5 5.7 故障定位软件………………………………………………………..5-5 5.8Smith图软件…………………………………………………………5-5 5.9将测试结果存为Windows Metafile格式…………………………5-6 5.10 将测试结果存为数据表格格式(Spreadsheet)………………….5-65.11 将测试结果存入数据库……………………………………………5-65.12 比较测试结果(Drag-n-Drop)………………………………………5-6 5.13 打印………………………………………………………………….5-7六.参考数据附页………………………………………………………….A-16.1 同轴缆线技术规格……………………………………………….A-1-8第二章. 开始1.1简介交货时的Site Master 的NiMH (Nickel Metal Hydride) 电池是没有充电的,在使用Site Master 之前,必须要对电池进行三个小时的充电,可在Site Mster上充或用外置充电器充。
Sitemaster S331D
Sitemaster S331D快速操作指南一、频率扫描驻波比测量频率扫描驻波比测量是天馈线测量中最基本的测量项目。
开机并设定操作语言操作步骤:1,按显示屏幕下方的MODE键.2,用上下箭头键(曲线设置和数据输入键区,面板右方)选择屏幕上显示的,频率-驻波比,按ENTER键(曲线设置和数据输入键区,面板右方).3,按FREQ/DIST键(测试状态设置键区,显示屏幕下方)。
然后按软菜单键选择F1,按数字键(曲线设置和数据输入键区,面板右方)并根据测量要求输入测量起始频率,以MHz为单位,以ENTER键结束。
选择F2,并根据测量要求输入测量终止频率。
4,按START CAL键(数字3键,曲线设置和数据输入键区,面板右方),并按照屏幕上的操作提示,依次将校准件上的OPEN/SHORT/LOAD连接到延伸电缆的端口上,每次以ENTER结束(如果使用自动校准件,则只需要连接一次并按ENTER键)。
直到屏幕右上角出现CAL ON字样。
5,将校准件取下,将测量延伸电缆的端口连接到被测天馈线的端口上,按AUTO SCALE 键(数字4键,曲线设置和数据输入键区,面板右方)。
得到测量曲线。
6,需要标记测量曲线上的某些关键数据点,按MARKER键(数字8键,曲线设置和数据输入键区,面板右方),再按软菜单键选择M1(或Mn)。
继续按软菜单键选择“编辑”。
可以直接键入需要读出的频率点,或者使用上下箭头键,移动光标位置。
以ENTER键结束。
光标读数在显示屏幕靠下的位置。
7,若需要存储测量曲线,按SAVE DISPLAY键(数字9键,曲线设置和数据输入键区,面板右方),按两次选定的软菜单键选择字母,重复直到完成文件名称输入,按ENTER键结束。
二、频率扫描回波损耗测量和电缆损耗测量操作步骤:1,按MODE键(测试状态设置键区,显示屏幕下方)2,用上下箭头键(曲线设置和数据输入键区,面板右方)选择屏幕上显示的,频率-回波损耗,按ENTER键(曲线设置和数据输入键区,面板右方)3,以下步骤与频率扫描驻波比测量步骤3~5相同。
SiteMaster-S331d中文说明书要点
Site MasterS113C,S114C,S331C,S332C,天线、电缆和频谱分析仪用户指南专门用于传输线和其它射频器件的手持式测试仪目录第一章—概述简介………………………………………………………………..1-1说明………………………………………………………………..1-1标准附件……………………………………………………………1-1选件…………………………………………………………………1-2可选附件……………………………………………………………1-2性能指标…………………………………………………………..1-3维护事项……………………………………………………………1-6校准…………………………………………………………………1-6自动校准InstaCal 模块…………… ………………………………1-7年检………………………………………………………………….1-7第二章—功能和操作简介…………………………………………………………….…….2-1测试连接器面板…………………………………………………….2-1前面板概述………………………………………………………….2-2功能区硬键……………………………………………………………2-3 键盘区硬键…………………………………………………………2-4软键…. ………………………………………………………………2-6功率监测菜单……………………………………………………….2-15符号………………………………………………………………….2-19自检………………………………………………………………….2-19错误代码…………………………………………………………….2-19 自检错误…………..…………………………………………….2-19范围错误……..………………………………………………….2-21自动校准InstaCal错误消息………….…………………………2-22 电池信息…………………………………………….………………2-24新电池充电…………………………………………………………2-24 在Site Master上给电池充电…………………………………….2-24用充电器给电池充电………………………………………………2-24电池充电指示……………………………………………………2-25电池寿命…………………………………………………………..2-25关于电池的重要信息……………………………………………..2-26第三章—操作入门简介…………………………………………………………3-1开机过程……………………………………………………3-1选择频率/距离………………………………………………3-2校准…………………………………………………………..3-2校准确认……………………………………………….3-3手动校准过程………………………………………….3-4自动校准InstaCal 模块确认…………………………3-5自动校准InstaCal模块校准过程……………………. 3-6有测试端口延长电缆的校准………………………3-6 设置刻度…………………………………………………3-7自动刻度……………………………………………….3-7幅度刻度………………………………………………3-7 保存和调用设置………………………………………….3-7保存设置……………………………………………...3-7调用设置……………………………………………..3-8 保存和调用显示…………………………………………3-8保存显示…………………………………………….3-8调用显示……………………………………………3-8设置距离和电缆类型……………………………..3-9 改变单位…………………………………………………..3-9改变显示语言……………………………………………..3-9打印………………………………………………………..3-10打印屏幕……………………………………………..3-10打印机开关设置……………………………………..3-11 使用软背包……………………………………………….3-12第四章—电缆测量和天线测量简介……………………………………………………….4-1传输线扫描的基本原理………………………………….4-1进行传输线扫描所需的信息…………………………….4-2典型传输线扫描的测试过程…………………………….4-3 系统回波损耗测量………………………………….4-3插入损耗测量………………………………………4-4故障点定位(DTF)传输线测试…………………4-8天线子系统回波损耗测试………………………..4-10第五章—频谱分析仪测量简介……………………………………………………….5-1占用带宽………………………………………………….5-1通道功率测量…………………………………………….5-2Site Master的通道功率测量…………………………5-2 邻道功率测量…………………………………………….5-4带外杂波散射测量……………………………………….5-6带内/通道外测量…………………………………………5-7场强测量…………………………………………………5-8天线校准………………………………………………….5-9第六章—功率测量简介………………………………………………………..6-1功率测量…………………………………………………..6-1第七章—Site Master软件工具简介………………………………………………………… 7-1特点…………………………………………………………7-1系统需求……………………………………………………7-1安装…………………………………………………………7-2 通讯口设置……………………………………………7-2接口电缆安装………………………………………….7-3 使用软件工具……………………………………………….7-3从Site Master下载图形曲线………………………………..7-3图形获取……………………………………………………..7-3图形属性…………………………………………………….7-4 曲线叠加或图形叠加…………………………………..7-4保存曲线………………………………………………7-5常规电缆列表…………………………………………7-6输入天线因子…………………………………………7-7上载天线因子………………………………………...7-8创建数据库…………………………………………..7-8打印格式……………………………………………..7-8附录 A—参考数据同轴电缆技术数据…………………………………………………A-1附录B—视窗简介…………………………………………………………………B-1 样例…………………………………………………………………B-1第一章概述简介本章对Site Master S113C、S114C、S331C和S332C型号及其性能指标、选用附件、日常维护和校准要求进行了说明。
Site Master 用户培训手册
确认 按键
开关 机按 钮
按ON/OFF(开机/关机)按钮自检完成之后再 按ENTER(确认)键就进入到系统的初始画面.
MODE (模式) 模式
按MODE(模式)进入测量模式进行选择,设置.
FREQ/DI ST(频 ( 距离) 率/距离) 距离
按FREQ/DIST(频率/距离),选择设置频率.
F1键 键
Site Master S331D 校 准头
Site Master S331D 校准头
Site Master S331D校准头集成了OPEN,SHORT,TERMINATION 三个功能.校准时直接插入RF OUT端口,按Start Cal(开始校 准),然后按ENTER键,这时Site Master会自动校准.
Site Master S331D的使用教程
广东中人网络发展有限公司内部使用
Site Mastet S331D型号的面板图 型号的面板图
前面板主要按键有: Start Cal(开始校准) Auto Scale(自动调整坐标) Save Setup(保存设置) Recall Setup(调出设置) Limit(极限线) Marker(标记) Save Display(保存当前显示) Recall Display(调出历史显示) Run/Hold(连续运行/运行一次) On/Off(开关) Print(打印) SYS(系统选项) 屏幕下方有四个按键依次为: MODE(模式) FREQ/DIST(频率/距离) AMPLITUDE(幅度) MEAS/OISP(显示屏设置)
选择F1,设置频率的最小值.
F2键 键
选择F2,设置频率的最大值.
FREQ/DI ST(频 ( 距离) 率/距离) 距离
天馈测试仪基础培训
MODE选择,X/Y轴标尺 选择, 选择 轴标尺 设置, 设置,校准等参量的存入 和回叫。 和回叫。 LIMIT/MARKER:设定 : Y/X轴光标的开关和位置 轴光标的开关和位置 读数)。 (读数)。
SAVE DISPLAY, , RECALL DISPLAY:测量 :
显示曲线的存入和回叫。 显示曲线的存入和回叫。
3
注: 由于电磁波在电缆中的传播速度是小于真空中的速度,因 此为了使故障定位距离精确,我们要算出电磁波在电缆中 与真空中传播速度的比值.
七 S331D的功率测试选件 的功率测试选件
1 2 3 S331D能够增加功率测试选件29,能够对发射机的功率 进行测量 在功率计的测量范围较小,所以对超过此功率范围的发 射机测量时必须预先串入衰减器。 功率测量端口和天馈线测量端口是独立分开的,功率测 量端口不需要校准。
无线基站发射信号和接收由移动台发射的信号都是通 过天馈线系统来完成的,因此天馈线系统安装质量和运行 情况的好坏将直接影响到通话质量、无线信号的覆盖和收 发信机的工作状态。基站天馈系统分为天线和馈线系统, 天线本身性能直接影响整个天馈系统性能并起着决定性作 用;馈线系统在安装时匹配好坏,直接影响天线性能的发 挥。天馈线系统的故障主要发生在天线、电缆和接头上。 所以我们要通过天馈线测试仪对天馈系统(主要是馈线系 统)进行测量, 发现问题,解决问题,保证基站系统信号的收 发达到最佳状态。
测量示范(频域VSWR)
a) b) c) d) e) f) g) h) i) j) k)
MODE:FREQ-SWR:ENTER : : FREQ/DIST:F1:输入起始频率:ENTER:F2:输入终止频 : :输入起始频率: : : 率:ENTER SWEEP:RESOLUTION:选择需要的频率扫描测量点数 : : START CAL (3):参见下一张幻灯片 ):参见下一张幻灯片 ): 接入被测天馈线 AUTO SCALE (4) ) LIMIT(7): ):LIMIT EDIT:输入或调节光标位置 ( ): : MARKER (8): (M2,M3,M4): ):M1( , , ): ):EDIT:输入或调 ): : 节光标位置 AMPLITUDE:BOTTOM (TOP):输入或调节起始(终止 ):输入或调节起始 : ):输入或调节起始( )幅度 SAVE SETUP:选择一个位置:ENTER :选择一个位置: SAVE DISPLAY:选择输入名称:ENTER :选择输入名称:
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
o 扫描法 – 能全面反映性能。
Slide 18
天馈线测量基础
什么是传输线扫描测量
传输线扫描测量是一种测量传输线 和/或天线品质的技术方法
o 恰当地应用传输线扫描测量,可以准确地 测量传输线的损耗和确定故障位置。
Slide 19
天馈线测量基础
Slide 22
天馈线测量基础
Slide 23
天馈线测量基础
➢ 常见的5种传输线扫描测量
电缆损耗 传输线的驻波比(SWR)或回波损耗 天线的驻波比(SWR)或回波损耗 天馈线系统的驻波比(SWR)或回波损耗 天馈线系统的距离驻波比(SWR)或回波损耗
Slide 24
天馈线测量基础
➢ 电缆损耗
用来测量跳线和馈线 测量电缆单方向的信号损失
➢ 传输线
传输线的类型如何影响您的系统? 传输线的长度如何影响您的系统? 我们如何选择正确的传输线?
➢ 电缆
电缆类型如何影响您的系统? 电缆尺寸如何影响您的系统? 我们如何选择正确的电缆?
➢ 连接器
使用目的和安装质量对系统的影响? 面对众多连接器我们如何选择?
➢ 天线
天线类型如何影响您的系统? 我们如何选择合适的天线?
Slide 11
天馈线系统组成和性能
➢哪些因素影响系统品质?
传输线和天线系统有许多特性能够而且 确实影响射频信号的质量。
o 射频信号的频率 o 传输线的类型 o 传输线的长度 o 电缆的类型 o 电缆的尺寸 o 连接器 o 天线 o 安装的质量
Slide 12
天馈线系统组成和性能
➢ 频率
频率如何影响性能?
S331D 操作培训
安立公司
Slide 1
内容 ➢引言 ➢天馈线分析仪 ➢频谱分析仪
Slide 2
引言 -- 相关基础知识
➢ 传输线的分类
同轴
o 同轴连接器 o 各种类型电缆
波导
o WRXX
Slide 3
引言 -- 相关基础知识
➢ 同轴连接器的分类
BNC F N 7mm SMA 3.5mm K(2.92mm) 2.Vr / Vi; r = 1G1
Slide 21
天馈线测量基础
➢ SWR/回波损耗
多大的值可以接受?
o 取决于系统的指标
常见值
VSWR(RL)
o 天线:
1.5:1(-14dB)
o 避雷针: 1.22:1(-20dB)
o 连接器: 1.17:1(-22dB)
o 电缆:
<1.06:1(<-30dB)
Slide 4
引言 – 相关基础知识
➢域
频域:幅度和频率的关系-- 频谱分析仪
∞
Xf(f)
=F{x(t)}
=∫x(t)e-j2 -∞
ft
dt
(傅立叶变换)
时域: 幅度和时间的关系 -- 示波器 ∞
x(t) =F-1{Xf(f)} =-∫∞Xf(f) ej2 ft df(反傅立叶变换)
Slide 5
o 回波损耗的1/2 测量
测量时电缆的另一端开路无连接
Slide 25
天馈线测量基础
➢ SWR
使用 FDR 测量技术 测量驻波比
o 反射信号越小越好 o 由于反射才会引起驻波的比值 o 反射引起驻波的比值越小,显示的测
量值越小 o 开路或短路条件下,显示的反射信号
值最大,显示在顶部。
Slide 26
Slide 13
天馈线系统安装质量
➢安装质量如何影响您的系统?
电缆弯曲 电缆皱褶、变形和其它损坏 天线 连接器
Slide 14
内容
➢传输线和天线(天馈线)简介 ➢天馈线测量基础 ➢测试方法和比较 ➢操作培训 ➢故障分析 ➢参考文献
Slide 15
天馈线测量基础
➢ 为什么要进行天馈线测量? ➢ 天馈线测量方法? ➢ 什么是传输线扫描测量? ➢ 传输线扫描测量原理 - RF 基础 ➢ 哪些因素影响您的系统和传输线和天线扫描? ➢ 那种方法是传输线和天线扫描的最佳方法?为什么?
➢传输线扫描如何测量传 输线和天线系统的性能?
电压驻波比 VSWR 回波损耗 Return Loss
Slide 20
天馈线测量基础
➢ VSWR
低频
来自激励源的电压 = Vi
中频
高频
Emax Emin
阻抗 不匹配, 不是 50 Ohms
反射信号电压 = Vr
最大电压值和最小电压值之比 VSWR = Emax/Emin = (1 + r)/(1 - r)
Slide 16
天馈线测量基础
➢ 为什么需要进行天馈线测量
无线通讯依赖于天线,电缆,直放 站和基站的良好表现
当传输线出现断点,如,电缆破损、接 头锈蚀等信号功率将无法保障。造成
– 掉话,数据缺失或连接错误 – 从运营商的观点来看,结果是收入损失
Slide 17
天馈线测量基础
➢ 天馈线测量方法
常见方法:
➢ 信号分析
频率幅度
o 绝对功率 o 平均功率 o 噪声功率
其它应用
o 场强 o 占用带宽 o 信道功率 o 信道功率比 o C/N
Slide 9
引言
➢S331D 的功能组成
天馈线分析仪
o驻波比 o回波损耗 o电缆损耗 o 。。。
Slide 10
内容
➢ 传输线和天线(天馈线)简介 ➢ 天馈线测量基础 ➢ 测试设备(方法)和比较 ➢ 操作培训 ➢ 故障分析 ➢ 参考文献
引言 – 相关基础知识
➢ 频率 f=c/
➢ 频率范围的划分
射频 <3/6/9GHz 微波>RF
➢ 频段的划分
按波长划分:3m, 5cm,3cm,2cm,8mm,3mm,…… 按波段划分:L, C, X, Ku, K, Ka, W, ……
Slide 6
引言 – 相关基础知识
➢ 功率
线性幅度单位
o V, mV, uV, ……. o W, mW, nW, …….
对数幅度单位
o dBm
相对单位
o dB
线性功率和对数功率的关系: PdBm = 10logPmw
Slide 7
引言 – 相关基础知识
➢ 信号分析
频率精度和纯度
o 稳定度 o 相位噪声 o 谐波 o 驻留调频 o 杂波
频率的调制
o AM o FM/M o 脉冲调制 o I/Q调制
Slide 8
引言 – 相关基础知识
天馈线测量基础
➢ 故障点定位 (DTF) 距离驻波比或距离回波损耗
使用 FDR 技术,反付立叶变换 (FFT) 测量距离的驻波比(VSWR)
o 疑或故障处的表现为较大的 SWR。 o 非常容易实现精确疑或故障的定位 o 修理人员无需猜测,就能去准确地点,发现
