机械设计基础考试题
机械设计基础考试试题及答案
10.工作中只受弯矩不受转矩的轴叫作心轴，只受转矩不受弯矩的轴叫作传动轴，同时受弯矩和转矩的轴叫作转轴，自行车的前轴是心轴，中轴是转轴，后轴是心轴；
11.平键联接靠_挤压传递转矩，楔键联接靠_摩擦_传递转矩，楔键联接的主要缺点是_对心性不好
.轴向力：FSⅠ+FA=2430+1000=3430N>SⅡ
轴承Ⅰ被放松FaⅠ=FSⅠ=2430N
轴承Ⅱ被压紧FaⅡ=FSⅡ=3430N
当量动载荷FaⅠ/FrⅠ=2430/9000=0.27<e
XⅠ=1 YⅠ=0
PⅠ=XⅠFrⅠ=9000N
FaⅡ/FrⅡ=3430/5000=0.686>e
XⅡ=0.4 YⅡ=1.88
A)齿数，B)模数，C)齿宽
7.齿轮的渐开线形状取决于它的＿C＿。
A)齿顶圆，B)分度圆，C)基圆，D)齿根圆
二、填空题（有4小题，16个空，每空1分,共16分。把答案填在题中横线上）
8.机构运动简图是_用简单的线条和规定的符号代表构件和运动副,并按一定比例绘制各运动副的相对位置,因而能说明机构各构件间相对运动关系的简单图形。
A.工作齿宽b B.模数m C.齿数z D.压力角α
17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( B )
A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分
18.普通圆柱蜗杆传动的正确啮合条件是(B)（下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）
A.mt1=ma2, αt1=αa2,γ=β B.ma1=mt2, αa1=αt2,γ=β
4.机构具有确定相对运动的条件是( A )

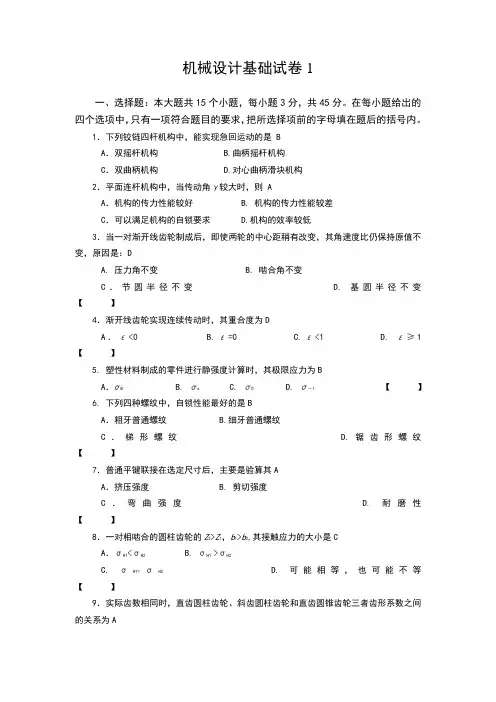

机械设计基础试题(含答案)
机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。
在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。
1．下列铰链四杆机构中，能实现急回运动的是 BA．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构2．平面连杆机构中，当传动角γ较大时，则 AA．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：DA. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为DA．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为BA．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是BA．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其AA．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是CA．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为AA．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：CA．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动DA．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于AA.σ1+σb1+σcB. σ1+σb2+σcC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为AA．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为C A．10% B. 80% % % 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指DA．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。
机械设计基础考试试题
机械设计基础考试试题第一部分：选择题1. 以下哪个材料的比重最大？A. 铝合金B. 铜合金C. 钢材D. 铅材2. 以下哪种加工方式不属于机械加工？A. 铣削B. 焊接C. 拉伸D. 钻孔3. 下列选项中，哪个单位不属于力的单位？A. 牛顿B. 瓦特C. 磅力D. 皮斯卡4. 以下哪种传动方式没有固定轴承？A. 齿轮传动B. 带传动C. 锥齿轮传动D. 蜗杆传动5. 以下哪个测量仪器可以测量直线度？A. 游标卡尺B. 圆规C. 千分尺D. 提升规6. 以下哪种加工方式适合加工奇形件？A. 铣削B. 钻孔C. 绞切D. 铸造7. 在机械设计中，以下哪个选项不属于嵌套联接？A. 轴向嵌套B. 形状嵌套C. 轴向联接D. 混合嵌套8. 下面哪种润滑方式适用于高速轴承？A. 干摩擦润滑B. 混合润滑C. 液体润滑D. 固体润滑9. 以下哪个材料具有良好的耐蚀性？A. 铁B. 铝C. 铜D. 不锈钢10. 下列哪种测量工具适合测量直径？A. 千分尺B. 游标卡尺C. 光学投影仪D. 三角板第二部分：填空题1. 当两个齿轮啮合时，齿轮的相对运动是_____________。
2. ____________是一种常用的用来测量板面平直度的工具。
3. 构成支座的基本要素包括_____________。
4. ____________是用来制作零件表面精度要求高的工艺方法。
5. 当润滑油温度过高时，会造成___________。
第三部分：问答题1. 请简要介绍机械设计的基本原则。
2. 什么是机械传动？请举例说明。
3. 简要解释机械工艺的概念，并列举常见的机械工艺方法。
4. 请解释润滑的作用以及常见的润滑方式。
5. 请简要介绍机械零件加工的常用设备。
第四部分：计算题1. 一台机械设备的输入功率为800W，效率为85%，求输出功率。
2. 一辆汽车的质量为1000kg，加速度为4m/s²，求作用在汽车上的力。
3. 一个圆柱体的底面积为2.5m²，高度为4m，求圆柱体的体积。
机械设计基础题库及答案
机械设计基础题库及答案文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]《机械设计基础》试题及答案绪论一、填空（每空1分）T-1-1-01-2-3、构件是机器的运动单元体；零件是机器的制造单元体；部件是机器的装配单元体。
T-2-2-02-2-4、平面运动副可分为低副和高副，低副又可分为转动副和移动副。
T-2-2-03-2-2、运动副是使两构件接触，同时又具有确定相对运动的一种联接。
平面运动副可分为低副和高副。
T-2-2-04-2-1、平面运动副的最大约束数为 2 。
T-2-2-05-2-1、机构具有确定相对运动的条件是机构的自由度数目等于主动件数目。
T-2-2-06-2-1、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况。
T-2-2-07-2-1、平面机构中，两构件通过点、线接触而构成的运动副称为高副。
T-3-2-08-2-2、机构处于压力角α=90°时的位置，称机构的死点位置。
曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置。
T-3-2-09-2-2、铰链四杆机构的死点位置发生在从动件与连杆共线位置。
T-3-2-10-2-1、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为：急回特性。
T-3-2-11-2-1、摆动导杆机构的极位夹角与导杆摆角的关系为相等。
T-4-2-12-2-3、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。
T-5-1-13-2-1、螺旋机构的工作原理是将螺旋运动转化为直线运动。
T-6-2-14-2-1、为保证带传动的工作能力，一般规定小带轮的包角α≥120°。
T-6-7-15-2-3、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。
T-6-7-16-2-3、链传动和带传动都属于挠性件传动。
T-7-2-17-3-6、齿轮啮合时，当主动齿轮的齿根_推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿即将脱离啮合，所以终止啮合点为主动轮齿顶圆与啮合线的交点。
机械设计基础试题
《机械设计基础》题库一、填空题（每空1分）（一）绪论、概述、摩擦磨损润滑1、在各种机器中都经常使用的零件称为____零件；在特定类型机器中使用的零件称为____零件。
2、____是机器中制造的单元体，____是机器中运动的单元体，____是机器中装配的单元体。
3、零件的工作能力是指零件在一定的的工作条件下抵抗可能出现的____的能力。
4、零件常见的失效形式是____、、过量变形和破坏正常工作条件引起的失效。
4、机械零件丧失预定功能或预定功能指标降低到许用值以下的现象，称为机械零件的____。
5、运动副之间的摩擦将导致零件表面材料的逐渐损失，这种现象称为____。
（二）平面机构的结构分析、平面连杆机构6、一个作平面运动的构件有个独立运动的自由度。
7、使两个构件直接接触并能产生一定相对运动的联接称为____。
8、机构具有确定运动的充分和必要条件是其。
9、运动副对成副的两构件间的相对运动所加的限制称为____。
10、两个以上的构件以运动副联接而构成的系统称为____。
11、当机构的等于____数时，机构就具有确定的相对运动。
12、曲柄摇杆机构中，____两极限位置所夹锐角称为极位夹角。
13、平面连杆机构的行程速度变化系数Ｋ____时或曲柄的极位夹角θ____时，机构有急回特性。
14、在铰链四杆机构中，不与机架相连的杆称为____。
与机架相连的杆称为____。
15、生产中常常利用急回特性来缩短____，从而提高工作效率。
16、当曲柄摇杆机构的____为主动件时，机构有死点位置。
17、飞轮的作用是可以____，使机构运转平稳。
18、铰链四杆机构的基本形式为、___ _和。
19、在铰链四杆机构中，能作整周圆周运动的连架杆称为____，能绕机架作往复摆动的连架杆称为____。
（三）凸轮机构20、凸轮机构移动式从动件能实现____的直线运动。
21、一般规定移动从动件凸轮的推程压力角α≤____。
22、凸轮机构从动件中，____式最易磨损；____从动件的摩擦阻力小，传动能力大；____从动件可适应任何形式运动规律而不发生运动失真。
机械设计基础试题(含答案)
机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。
在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。
1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。
机械设计基础试题及答案
机械设计基础试题1一、填空题：（每题2分,共20分）1、设计时凸轮的轮廓曲线取决于____________________________________________ 。
2、渐开线齿廓形状取决于__________ 大小。
3、普通螺纹的牙型为_________________ 形。
4、刚性联轴器无补偿__________ 的能力。
5、当滚子链的链节数为奇数时，接头要用__________________________ 。
6、阿基米德蜗杆在轴面的齿廓为__________________________________ 。
7、槽轮轮机构常由______________________________________ 等组成。
8、滚动轴承72211AC 中“ 11”表示_____________________9、斜齿轮的____________ 参数为标准参数，_____________ 参数为计算参数。
10、所谓高副就是指两构件的直接接触为___________________________ 。
二、判断题：（每题5分,共25分）1．（）根据曲柄存在的条件已判定铰接四杆机构中存在曲柄，则此机构是不会成为双摇杆机构的。
2．（）普通平键联接是依靠键的上下两面的摩擦力来传递扭距的。
3．（）三角形螺纹具有较好的自锁性能。
螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。
所以就是在振动及交变载荷作用下，也不需要防松。
4. （）m, d, ha* c*都是标准值的齿轮是标准齿轮。
5．（）渐开线标准直齿圆柱齿轮传动，由于安装不准确，产生了中心距误差，但其传动比的大小仍保持不变。
三、简答题：（20 分）1、简述滚动轴承的3 类、6类、7 类的类型名称及应用特点。
2、分析比较带传动的弹性滑动和打滑现象。
四、综合题（1 题2 分,2题8分,3题5分,共15分）已知一四杆机构各杆长为AB =50伽,BC = 90伽,CD = 80伽，AD = 100伽。
机械设计基础考试题库及答案
机械设计基础考试题库及答案一、单项选择题（每题2分，共20分）1. 机械设计中，通常所说的“三度”是指（）。
A. 精度、刚度、强度B. 温度、湿度、压力C. 速度、加速度、减速度D. 硬度、韧性、弹性答案：A2. 在机械设计中，静强度计算的目的是（）。
A. 确定零件的尺寸B. 确定零件的材料C. 确定零件的重量D. 确保零件在静载荷作用下不发生破坏答案：D3. 机械零件的疲劳破坏通常发生在（）。
A. 零件表面B. 零件内部C. 零件连接处D. 零件的任何位置答案：A4. 机械设计中，摩擦力的计算公式为（）。
A. F = μNB. F = N/μC. F = N * μD. F = N - μ答案：A5. 机械零件的接触应力通常分为（）。
A. 正应力和剪应力B. 拉应力和压应力C. 接触应力和弯曲应力D. 弯曲应力和扭转应力答案：C6. 机械设计中，材料的许用应力通常由（）确定。
A. 材料的强度B. 材料的硬度C. 材料的韧性D. 材料的塑性答案：A7. 机械设计中，为了提高零件的疲劳强度，可以采取的措施是（）。
A. 增大零件的尺寸B. 减小零件的尺寸C. 增加零件的表面粗糙度D. 提高零件的表面光洁度答案：D8. 机械设计中，热处理的目的不包括（）。
A. 提高材料的硬度B. 改善材料的韧性C. 增加材料的塑性D. 调整材料的内部结构答案：C9. 机械设计中，齿轮传动的效率主要受（）影响。
A. 齿轮材料B. 齿轮的制造精度C. 齿轮的润滑条件D. 所有上述因素答案：D10. 机械设计中，轴承的寿命与（）成正比。
A. 载荷大小B. 转速高低C. 轴承材料D. 轴承的安装精度答案：A二、多项选择题（每题3分，共15分）11. 机械设计中，常见的传动方式包括（）。
A. 齿轮传动B. 皮带传动C. 链传动D. 液压传动答案：ABC12. 机械设计中，零件的失效形式包括（）。
A. 断裂B. 磨损C. 腐蚀D. 变形答案：ABCD13. 机械设计中，提高零件疲劳强度的措施包括（）。
机械设计基础试题及答案
机械设计基础试题及答案机械设计基础试题及答案「篇一」一.填空题：1 .凸轮主要由( 凸轮 )，( 从动件 )和 ( 机架 )三个基本构件组成。
2 .凸轮机构从动件的形式有由 ( 尖顶 )从动件，( 滚子 )从动件和( 平底 )从动件。
3 .按凸轮的形状可分为( 盘型 )凸轮、( 移动 )凸轮、( 圆柱 )凸轮、( 曲面 )4. 常用的间歇运动机构有( 棘轮 )机构，( 槽轮)机构，(凸轮间歇)机构和( 不完全齿 ) 机构等几种。
5 螺纹的旋向有( 左旋 )和( 右旋 ); 牙形有 ( 三角形 ). ( 梯形 ). ( 矩形 ). ( 锯齿形 )6. 标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的(法面模数 )和(法面压力角 )都相等，齿轮的( 螺旋 ) 相等 ( 旋向 )_相反7 已知一平面铰链四杆机构的各杆长度分别为a=150, b=500, c=300,d=400，当取c 杆为机架时，它为( 曲柄摇杆 )机构;当取d杆为机架时，则为( 双摇杆 )机构。
8 平面连杆机构当行程速比K( >1 )时，机构就具有急回特性。
9 曲柄摇杆机构产生“死点”位置的条件是：当为( 曲柄 )主动件( 曲柄与机架 )共线时。
13 螺纹联接的基本类型有( 螺栓联接 )、( 双头螺柱联接 )、( 螺钉联接 )、( 紧定螺钉联接 )四种。
14 轮系按其轴相对机架是固定还是运动的可分为(定轴 )轮系和(周转 )轮系。
15 滚动轴承代号为62305/P5;各部分的含义是：“6”表示(沟球轴承);“23”表示( 宽度系数); “05”表示( 内径代号 );P5表示( 精度公差等级 )。
16.螺纹的公称直径是指它的( 大径 )，螺纹“M12X1.5左”的含义是 ( 左旋细牙螺纹公称直径12 )。
17.螺纹的公称直径是指它的 ( 大径 )。
M16*2的含义是 ( 细牙螺纹外径16螺距2 )。
18.滚动轴承代号“6215”的含义是_ ("6"_表示是普通深沟球轴承，2_是宽度系列 5是内径代号 )。
机械设计基础b期末考试题及答案
机械设计基础b期末考试题及答案一、选择题（每题2分，共20分）1. 机械设计中，通常采用哪种方法来提高零件的疲劳强度？A. 增加零件的尺寸B. 减小零件的尺寸C. 改善零件的表面粗糙度D. 增加零件的材料硬度答案：C2. 在齿轮传动中，哪个参数决定了齿轮的传动比？A. 齿数B. 齿宽C. 齿高D. 齿距答案：A3. 轴承的寿命与什么因素有关？A. 轴承的尺寸B. 轴承的材质C. 轴承的载荷D. 所有上述因素答案：D4. 以下哪种材料不适合用于制造轴承？A. 碳钢B. 合金钢C. 陶瓷D. 塑料答案：D5. 在机械设计中，动平衡的目的是什么？A. 减少零件的磨损B. 减少振动和噪声C. 增加零件的寿命D. 提高传动效率答案：B6. 以下哪种润滑方式适用于高速运转的机械？A. 油浴润滑B. 滴油润滑C. 喷雾润滑D. 油环润滑答案：C7. 机械设计中，静平衡通常适用于哪种类型的旋转体？A. 低速旋转体B. 中速旋转体C. 高速旋转体D. 所有旋转体答案：A8. 以下哪种材料的弹性模量最高？A. 橡胶B. 木材C. 钢材D. 铝材答案：C9. 机械设计中，为了减少摩擦力，通常采用哪种方法？A. 增加接触面积B. 减小接触面积C. 增加表面粗糙度D. 减小表面粗糙度答案：D10. 在机械设计中，哪个因素对齿轮的承载能力影响最大？A. 齿轮的材料B. 齿轮的尺寸C. 齿轮的表面粗糙度D. 齿轮的润滑条件答案：A二、填空题（每空1分，共10分）1. 机械设计中的“三要素”指的是________、________和________。
答案：材料、结构、工艺2. 轴承的________和________是影响其寿命的主要因素。
答案：载荷、转速3. 在机械设计中，为了提高零件的疲劳强度，通常采用________和________的方法。
答案：表面硬化、结构优化4. 动平衡的目的是减少旋转体的________和________。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
班级
黑龙江交通职业技术学院
姓名
A 、0.33
B 、3
C 、4
D 、5
B
7、减速器的主要功用是（ ）。
A 增速、增大力矩
B 减速、增大力矩
C 减速、减小力矩
D 增速、减小力矩
B
&下列联轴器中属于刚性联轴器的是（ ）。
A 弹性柱销联轴器
B 弹性套柱销联轴器
C 凸缘联轴器
D 齿式联轴器 C 9、
键联接的主要用途是使轮与轮毂之间
（ ）
A 沿轴向固定并传递轴向力
B 沿轴向可作相对滑动并具由导向性
C 沿周向固定并传递扭距
D 安装拆卸方便
C 10、 渐开线齿轮的齿廓曲线形状取决于（
）。
A 、分度圆 B 、齿顶圆
C 、齿根圆
D 、基圆
D
四、问答题（共40分）
1、 零件在外力作用下的基本变形有哪几种？ 答：轴向拉伸或压缩、剪切、扭转、弯曲
2、 链传动的张紧方式有哪些？
答：调整中心距、去掉 1-2个链节、用张紧轮 3、 带传动的优缺点？
优点：传动平稳、结构简单、成本低、使用维护方便、
有良好的挠性和弹性、过载打滑。
缺点：传动比不准确、带寿命低、轴上载荷较大、
传动装置外部尺寸大、效率低。
4、 滑动轴承常见失效形式？
答：磨粒磨损、刮伤、胶合、疲劳剥落、腐蚀 5、 凸轮机构如何分类？
按凸轮形状分：盘状凸轮、圆柱凸轮、移动凸轮 按从动件形状分：尖顶从动件、滚子从动件、平底从动件 按从动件运动形式分：往复直线移动、往复摆动 6、 标准渐开线直齿圆柱齿轮正确啮合的条件。
2010-2011学年第二学期《机械设计基础》期末试卷（C 卷）
适用班级：1127 （闭卷）
一、 填空题（每空1分共15分）
1、 •一个阶梯轴由 ______ ， _______ ， _______ 三部分组成。
（轴头、轴颈、轴身）
2、 公制螺纹连接正确配合，要求内外螺纹的 _________ ， _____ 和旋向都相同。
（公称直径、螺距）
3、 键B8 X 50”的含义是 ____ 。
（ B 型普通平键键宽 8长50）
4、 一个低副产生 ________ 个约束。
（2）
5、 圆柱螺旋压缩弹簧增大中径则刚度 _____ 。
（减小）
6、 滚动轴承代号 “6215的含义是 ______ 。
（深沟球轴承2系列内径65）
7、 标准直齿圆柱齿轮传动的正确啮合条件是：两齿轮的 ________ 和压力角都相等。
（模数） & 三角带B2800的含义是 _________________ 。
（B 型三角带，基准长度 2800mm ）
9、 按照机构中曲柄的数量，可将铰链四杆机构分成 ____________ 、 _________ 和 _________ 三种基本形式。
（曲柄摇杆机构、双曲柄机构、双摇杆机构）
10、 根据轴承工作时的摩擦种类，可分为 ________ 和滚动轴承两大类。
（滑动轴承） 二、 判断题（对的打"错的打X,每题 1分共5分）
1、 渐开线标准直齿圆柱齿轮传动，由于安装不准确，产生了中心距误差，但其传动比的大小仍保持不 变。
（V ）
2、 任何平面四杆机构出现死点时，都是不利的，因此应设法避免。
（X ）
3、 在多级传动中，常将带传动放在高速级。
（V ）
4、 减速器输出轴的直径应大于输入轴的直径。
（V ）
5、 在平面连杆机构中，连杆与曲柄是同时存在的，即有连杆就有曲柄。
（X ） 三、 选择题（每题 1分，共10分）
1、 下列四种轴承何种轴承最好成对使用。
（ ）
A 深沟球轴承
B 圆锥滚子轴承
C 推力球轴承
D 圆柱滚子轴承
B
2、 轴承代号3312B 中，其轴承内径为（ ）。
A . 33mm
B 、60mm
C 、312mm
D 、12mm
I
B 、、一
I 3、机械的制造单兀是（
）。
A 、零件
B 、构件
C 、机构
D 、组件
A
I 4、常用来传递两相交轴运动的齿轮机构是（ ）
A 直齿圆柱齿轮
B 斜齿圆柱齿轮
C 圆锥齿轮
D 蜗轮蜗杆
C
5、 •在一齿轮系中，若各齿轮和传动件的几何轴线都是固定的，则此轮系为 （
）。
A 、定轴轮系
B 、动轴轮系
C 、周转轮系
D 、行星轮系
I
A
6、 在一皮带传动中，若主动带轮的直径为 10cm ，从动带轮的直径为30cm :则其传动比为（ ）。
1•轴两端均未倒角
2•齿轮右侧未作轴向固定
3•齿轮处键槽太短
4. 键槽应开在同一条直线上
5•左轴承无法拆卸
6•齿轮与右轴承装卸不便
7•轴端挡圈未直接压在轴端轮毂上
五、综合题（每题10分，共10分）
轴的结构设计要注意哪些？（轴的结构工艺性）
答：1•轴的直径变化应尽可能少
2.越程槽、退刀槽
3•多键槽开在同一直线上
4•在可能情况下，应使过度圆角、倒角、键槽、越程槽、退刀槽、中心孔等尺寸分别相等，并符合标准。
5. 配合段直径取标准值
6. 阶梯轴直径常为中间大两端小
7. 非定位轴肩的高度一般为：0.5〜3mm
8. 轴端应有倒角
9. 固定滚动轴承的轴肩高度应小于轴承内圈厚度。
