结构力学第3阶段测试题3b
结构力学第3阶段测试题
江南大学现代远程教育 第三阶段测试卷《结构力学》一、单项选择题（本题共5小题，每题2分，共10分）1、力法基本方程中，∆应该（ D ）A 、0=∆B 、0<∆C 、0>∆D 、前三种答案都有可能2、下图结构的超静定次数为( A )A 、1B 、2C 、3D 、43、位移法的基本未知量是（ C ）。
A 、杆件的变形B 、多余约束力C 、结点位移D 、支座位移4、下图示超静定结构位移法基本未知量的个数为（ B ）。
A 、1B 、2C 、3D 、45、下图示超静定结构位移法基本未知量的个数为（ C ）。
A 、1B 、2C 、3D 、4二、多项选择题(本题共5小题，每小题3分，共15分。
在每小题列出的四个选项中有2至4个选项是符合题目要求的，请将正确选项前的字母填在括号内。
多选、少选、错选均无分。
)1、力法计算步骤归纳错误的是（ BD ）：A 、确定超静定次数，选取力法基本体系；B 、按照平衡条件，列出力法典型方程；C 、画单位弯矩图、荷载弯矩图，求系数和自由项；D 、解方程，求位移；E 、叠加最后弯矩图2、Δ1P ：（ BD ）。
A 、是柔度系数B 、是自由项C 、意义是力D 、意义是位移3、对称结构下列说法正确的是（ ABCD ）A 、任意荷载可分解为对称荷载和反对称荷载B 、选取对称的基本体系，取对称力和反对称力作为基本未知量；C 、对称荷载作用下，反对称未知力为零；D 、反对称荷载作用下，对称未知力为零。
4、位移法一般杆件的刚度方程包括：（ ABC ）A 、l ii i M B A AB ∆-+=624θθ B 、l i i i M B A BA ∆-+=642θθ C 、()BA AB QBA QAB M M l F F +-==1 D 、B A ==θθ 5、远端为固定支座时，杆端弯矩表达式为（ BD ）。
A 、∆-=l i i M A AB 33θ B 、∆-=l i i M A AB 64θC 、A AB i M θ=D 、∆-=li i M A BA 62θ三、判断题（本题共10小题，每小题1分，共10分。
结构力学第3阶段测试题
第三阶段测试卷考试科目:《结构力学》第六章至第七章（总分100分） 时间：90分钟学习中心（教学点） 批次： 层次： 专业： 学号： 身份证号： 姓名： 得分：一、单项选择题（本题共5小题，每题2分，共10分） 1、力法基本方程中，∆应该（ ） A 、0=∆ B 、0<∆ C 、0>∆D 、前三种答案都有可能2、下图结构的超静定次数为( )A 、1B 、2C 、3D 、43、位移法的基本未知量是（ ）。
A 、杆件的变形 B 、多余约束力 C 、结点位移 D 、支座位移4、下图示超静定结构位移法基本未知量的个数为（ ）。
A 、1 B 、2 C 、3 D 、45、下图示超静定结构位移法基本未知量的个数为（ ）。
A 、1 B 、2 C 、3 D 、4二、多项选择题(本题共5小题，每小题3分，共15分。
在每小题列出的四个选项中有2至4个选项是符合题目要求的，请将正确选项前的字母填在括号内。
多选、少选、错选均无分。
) 1、力法计算步骤归纳错误的是（ ）： A 、确定超静定次数，选取力法基本体系； B 、按照平衡条件，列出力法典型方程；C 、画单位弯矩图、荷载弯矩图，求系数和自由项；D 、解方程，求位移；E 、叠加最后弯矩图 2、Δ1P ：（ ）。
A 、是柔度系数B 、是自由项C 、意义是力D 、意义是位移 3、对称结构下列说法正确的是（ ） A 、任意荷载可分解为对称荷载和反对称荷载B 、选取对称的基本体系，取对称力和反对称力作为基本未知量；C 、对称荷载作用下，反对称未知力为零；D 、反对称荷载作用下，对称未知力为零。
4、位移法一般杆件的刚度方程包括：（ ） A 、l i i i M B A AB ∆-+=624θθ B 、li i i M B A BA ∆-+=642θθ C 、()BA AB QBA QABM M l F F +-==1 D 、l B A ∆==θθ5、远端为固定支座时，杆端弯矩表达式为（ ）。
(完整版)哈工大结构力学题库三章
第三章 虚功原理和结构的位移一 判 断 题1. 已知P M ,Mk 图，用图乘法 求位移的结果为：（ω1у1+ω2у2）/（EI ）。
（ ） （X ） 题1图 题2图 题3图2. 图示结构中B 点挠度不等于零。
（ ）（√）3. 图示桁架中腹杆截面的大小对C 点的竖向位移影响。
（ ）（X ）4. 求图示A 点竖向位移可用图乘法。
（ ）（X ）题4图 题5图5. 图示梁的跨中挠度为零。
（ ）（√）6. 在位移互等定理中，可以建立线位移和角位移的互等关系：12δ=21ϕ。
这里12δ，21ϕ与只是数值相等而量纲不同。
（ ）（X ）7. 三个刚片用不在同一直线上的三个虚铰两两相联，则所组成的体系是无多余约束的几何不变体系。
（ ）（√）8. 几何瞬变体系产生的运动非常微小并很快就转变成几何不变体系，因而可以用作工程结构。
（ ）（X ）9. 在任意荷载下，仅用静力平衡方程即可确定全部反力和内力的体系是几何不变体系。
（ ）（√）10. 两刚片或三刚片组成几何不变体系的规则中，不仅指明了必需的约束数目，而且指明了这些约束必须满足的条件。
（ ）（√）11. 在非荷载因素（支座移动，温度变化，材料收缩等）作用下，静定结构不产生内力，但会有位移，且位移只与杆件相对刚度有关。
（ ）（X ）12. 虚功中的力状态和位移状态是彼此独立无关的，这两个状态中的任一个都可看作是虚设的。
（ ）（√）13. 温度改变，支座位移，材料收缩和制造误差不会使静定结构产生内力，因而也不产生位移。
（ ）（X ）14. 计算自由度W 小于等于零是体系几何不变的充要条件。
（ ）（X ）15．若体系计算自由度W<0，则它一定是几何可变体系。
（ ）（X ）16．平面几何不变体系的三个基本组成规则是可以相互沟通的。
（ ）（√）17．三刚片由三个单铰或任意六根链杆两两相联，体系必为几何不变。
（ ）（X ）18．图示三铰刚架，EI 为常数，A 铰无竖向位移。
结构力学b考试题及答案解析
结构力学b考试题及答案解析一、选择题1. 简支梁在均布荷载作用下，其最大弯矩出现在：A. 中点B. 支点C. 四分之一长度处D. 三分之二长度处答案：A2. 悬臂梁在自由端施加一集中力时，其最大弯矩出现在：A. 支点B. 自由端C. 集中力作用点D. 梁的中点答案：B3. 在结构力学中，静定结构是指：A. 无多余约束的结构B. 有多余约束的结构C. 可以承受任意荷载的结构D. 只承受静荷载的结构答案：A二、填空题1. 连续梁在跨中的最大弯矩与支座处弯矩的比值为______。
答案：42. 悬臂梁在自由端施加一集中力时，其最大剪力为______。
答案：P3. 简支梁在中点施加一集中力时，其最大弯矩为______。
答案：PL/4三、简答题1. 什么是弯矩图？并简述其在结构分析中的作用。
答案：弯矩图是表示梁在不同位置的弯矩大小和方向的图形。
它在结构分析中的作用是帮助工程师直观地了解结构在荷载作用下的受力情况，从而进行结构设计和优化。
2. 何为超静定结构？请举例说明。
答案：超静定结构是指具有多余约束的结构，即其约束数多于自由度。
例如，连续梁就是一个超静定结构，因为它在每个支点处除了有水平和竖直的约束外，还有转动的约束。
四、计算题1. 已知简支梁AB，长度为6m，梁上在距A端2m处施加一集中力P=10kN，求梁的支座反力。
答案：根据静力平衡条件，可得支座A的反力Ra=5kN，支座B的反力Rb=15kN。
2. 悬臂梁BC，长度为4m，在自由端C处施加一集中力P=20kN，求梁在距B端1m处的弯矩。
答案：根据弯矩公式，M=PL，可得距B端1m处的弯矩为M=20kN*(4m-1m)=60kNm。
五、分析题1. 试分析简支梁在中点施加一集中力时的受力情况，并画出相应的弯矩图。
答案：在中点施加集中力时，梁的支座处弯矩为0，集中力作用点处弯矩达到最大值PL/4。
弯矩图呈抛物线形状，两端低，中间高。
2. 对于一个三跨连续梁，中间跨长为6m，两侧跨长均为4m，中间跨中点施加一集中力P=15kN，试分析其受力情况，并画出相应的弯矩图。
结构力学试题与答案汇总(完整版)
院（系） 学号 姓名 .密封线内不要答题 密封……………………………………………………………………………………………………………………………………………………结构力学试题答案汇总结构力学课程试题 ( B )卷考 试 成 绩题号 一二三四成绩得分一、选择题(每小题3分,共18分)1. 图 示 体 系 的 几 何 组 成 为 ： （ ） A. 几 何 不 变 ， 无 多 余 联 系 ； B. 几 何 不 变 ， 有 多 余 联 系 ； C. 瞬变 ； D. 常 变 。
2. 静 定 结 构 在 支 座 移 动 时 ， 会 产 生 ： （ ）A. 内 力 ；B. 应 力 ；C. 刚 体 位 移 ；D. 变 形 。
3. 在 径 向 均 布 荷 载 作 用 下 ， 三 铰 拱 的 合 理 轴 线 为： （ ）A ．圆 弧 线 ；B ．抛 物 线 ；C ．悬 链 线 ；D ．正 弦 曲 线 。
4. 图 示 桁 架 的 零 杆 数 目 为 ： （ ）A. 6；B. 7；C. 8；D. 9。
5. 图 a 结构的最后弯矩图为：（）A．图 b； B．图 c ； C．图 d ； D．都不对。
6. 力法方程是沿基本未知量方向的：（）A．力的平衡方程；B．位移为零方程；C．位移协调方程； D．力的平衡及位移为零方程。
二、填空题（每题3分,共9分）1.从几何组成上讲，静定和超静定结构都是_________体系，前者_________多余约束而后者_____________多余约束。
2. 图 b 是图 a 结构 ________ 截面的 _______ 影响线。
3. 图示结构 AB 杆 B 端的转动刚度为 ________, 分配系数为________, 传递系数为 _____。
三、简答题（每题5分，共10分）1.静定结构内力分析情况与杆件截面的几何性质、材料物理性质是否相关？为什么？2.影响线横坐标和纵坐标的物理意义是什么？四、计算分析题，写出主要解题步骤(4小题,共63分)1.作图示体系的几何组成分析（说明理由），并求指定杆1和2的轴力。
结构力学考试题及答案
结构力学考试题及答案一、选择题1. 结构力学中，关于静定结构的表述，以下哪项是正确的？A. 静定结构的反力和内力可以通过平衡方程直接计算得出。
B. 静定结构在受载后只会产生弹性变形。
C. 静定结构的变形与载荷无关。
D. 静定结构的内力分布不受载荷位置的影响。
答案：A2. 在结构力学中，关于超静定结构的下列说法中，哪一项是错误的？A. 超静定结构的反力和内力不能仅通过平衡方程计算得出。
B. 超静定结构的内力计算需要考虑结构的几何和材料特性。
C. 超静定结构在受载后，除了弹性变形外，还可能产生塑性变形。
D. 超静定结构的内力分布与载荷位置无关。
答案：D3. 以下哪种方法不适用于求解超静定结构的内力？A. 位移法B. 力法C. 能量法D. 随机法答案：D4. 在结构力学中，剪力图和弯矩图是用来表示什么的？A. 结构的几何形状B. 结构的受力状况C. 材料的力学性能D. 结构的稳定性答案：B5. 根据欧拉-伯努利梁理论，梁的弯曲变形主要取决于哪些因素？A. 梁的长度和截面形状B. 梁的材料弹性模量和截面惯性矩C. 载荷的大小和作用位置D. 梁的支撑条件和边界约束答案：B二、填空题1. 结构力学中的__________定理指出，任何结构在受到外部载荷作用下，其变形和内力仅取决于载荷和边界条件，与结构的初始几何形状无关。
答案：虚功2. 在进行结构分析时，__________是用来描述结构在受到横向载荷作用时，抵抗弯曲变形的能力的物理量。
答案：截面模量3. 当一个结构的某一部分被移除后，如果剩余部分仍然保持稳定，那么这个结构是__________的。
答案：超静定4. 在结构力学中，__________是指结构在受到载荷作用后，其变形与载荷成正比的假设。
答案：线性弹性5. 根据__________原理，结构的变形能量等于外部载荷所做的功。
答案：能量守恒三、简答题1. 简述静定结构和超静定结构的区别。
静定结构是指在给定的支撑条件下，结构的反力和内力可以通过平衡方程直接计算得出的结构。
结构力学试题库(新)
一、判断(共计50分,每题2.5分)1、影响线仅用于解决活载作用下结构的计算问题，不能用于恒载作用下的计算。
( )A. 正确错误:【B】2、多自由度振动体系的主振型形式与初始条件有关。
( )A. 正确错误:【B】3、计算平面结构体系的自由度时，一个固定铰支可减少一个自由度。
( )A. 正确错误:【B】4、两个刚片用三根交于同一点的链杆相联，组成几何不变体系。
( )A. 正确错误:【B】5、结构所受到的干扰力的频率越大，结构的自振频率相应也越大。
( )错误:【B】6、对于同一超静定结构，其基本结构的选取可有多种，只要去掉的约束数与超静定次数相等即可。
( )A. 正确错误:【B】7、两个刚片用三根平行但不等长的链杆相联，组成几何瞬变体系。
( )A. 正确错误:【A】8、在荷载及多余未知力共同作用下，基本结构的受力和位移与原结构完全一致。
因而求超静定结构位移，可用求基本结构位移来代替。
( )A. 正确错误:【A】9、一个杆系，在荷载作用下，即使略去杆件本身的弹性变形，它也不能保持其几何形状和位置，而发生机械运动的体系称为几何可变体系。
( )错误:【A】10、结构上某截面剪力的影响线，在该截面处必定有突变。
( )A. 正确错误:【B】11、支座移动和制造误差等因素在超静定结构中不引起内力。
( )A. 正确错误:【B】12、平面两铰拱和无铰拱都是超静定结构。
( )A. 正确错误:【A】13、在静定结构中，除荷载外，其它任何原因如温度改变、支座位移、材料收缩、制造误差等均不引起内力。
( )A. 正确错误:【A】14、力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与支撑条件无关。
( )A. 正确错误:【B】15、对于平面结构，梁上某一截面处的内力有轴力、剪力和弯矩。
( )A. 正确错误:【A】16、支座移动和制造误差等因素在静定结构中不引起内力。
( )A. 正确错误:【A】17、三铰拱的反力只和荷载及三个铰的位置有关，而与各铰间的拱轴线形状无关。
结构力学考试题及答案
结构力学考试题及答案一、选择题（每题2分，共10分）1. 梁的弯曲正应力公式为：A. σ=M/IB. σ=M/WC. σ=M/ZD. σ=M/J答案：C2. 以下哪项不是结构力学中的基本假设？A. 连续性假设B. 平衡假设C. 均匀性假设D. 材料的各向异性答案：D3. 梁在受力后发生弯曲，其挠度曲线的形状是：A. 直线B. 抛物线C. 双曲线D. 正弦曲线答案：D4. 以下哪项不是结构分析中的自由度？A. 位移B. 转角C. 温度D. 力答案：D5. 根据欧拉公式，临界载荷的计算公式为：A. Pcr = (π^2 * EI) / (KL)^2B. Pcr = (π^2 * EI) / (L^2)C. Pcr = (π^2 * EI) / (K^2 * L^2)D. Pcr = (π^2 * EI) / (KL)答案：A二、填空题（每题2分，共10分）1. 结构力学中，_______是结构在荷载作用下不发生破坏的必要条件。
答案：强度2. 在结构力学中，_______是指结构在荷载作用下不发生过量变形或失稳的必要条件。
答案：刚度3. 梁在纯弯矩作用下，其截面上的正应力分布规律是_______。
答案：线性4. 根据能量原理，结构的稳定性分析中常用的方法有_______和_______。
答案：虚功原理；最小势能原理5. 结构力学中，_______是指结构在荷载作用下不发生塑性变形的必要条件。
答案：稳定性三、简答题（每题10分，共20分）1. 简述弯矩图的绘制步骤。
答案：弯矩图的绘制步骤包括：确定支座反力、写出弯矩方程、确定特殊点的弯矩值、绘制弯矩图。
2. 说明结构力学中静定结构和超静定结构的区别。
答案：静定结构是指在静力荷载作用下，结构的内力和反力可以通过平衡方程唯一确定的结构；而超静定结构是指在静力荷载作用下，仅通过平衡方程无法唯一确定结构的内力和反力，需要利用变形协调条件来求解。
四、计算题（每题15分，共30分）1. 已知一简支梁，跨中受一集中荷载P，求梁的最大弯矩和最大剪力。
结构力学第三套试题及答案
结构力学第三套试题及答案一、单项选择题1.常用的杆件结构类型包括（）A．梁、拱、排架等B．梁、拱、悬索结构等C．梁、拱、刚架等D．梁、刚架、悬索结构等2．两个刚片用三链杆相联形成无多余约束的几何不变体系的充分必要条件是（）A．三链杆不互相平行B．三链杆互相平行C．三链杆交于一点D．三链杆不互相平行也不汇交2.将图中铰A撤去，相当于撤去的约束数目为（）A.2B.4C.6D.84.所谓几何不变体系是指（）A.静定结构B.超静定结构C.静定结构和超静定结构D.杆件体系5.图示体系是（）A.无多余约束的几何不变体系B.可变体系C.有多余约束的几何不变体系D.瞬变体系6.图示结构为( )A.AB段无内力B.BC段无内力C.全梁有内力D.全梁无内力7．图示结构的超静定次数为（）A．2 B．3C．4 D．58.图示对称结构受对称荷载的作用，则其内力图中（）A.弯矩图正对称，剪力图反对称B.弯矩图反对称，剪力图正对称C.弯矩图和剪力图均为反对称D.弯矩图和剪力图均为正对称二、是非判断题1.无多余约束的几何不变体系其自由度必定等于零。
（）2．下图所示结构是对称结构。
（）3. 右上图所示（a）和(b)（）4.当外荷载作用在基本部分时，附属部分不受力；当外荷载作用在某一附属部分时，整个结构必定都受力。
（）5.力法的基本方程是平衡方程。
（）6.荷载作用下，超静定结构的内力与EI的绝对大小有关。
（）三、填空1.联结三个刚片的铰结点，相当于____个约束。
2.下图示结构中的反力R=________。
3.右上图示为梁在实际状态下的M P图，EI=常数，则K截面的角位移________。
4.下图示对称结构受反对称荷载作用，则结构上与对称轴相交截面C的内力之一_________不为零。
5.根据对称性，右上图结构上与对称轴相交截面C仅有________方向的位移不为零。
四、作图计算体试绘制图示静定梁的弯矩图，并计算C截面的竖向位移。
结构力学第3章-第9章在线测试题及答案
《结构力学》第03章在线测试剩余时间：46:42答题须知：1、本卷满分20分。
2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。
3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。
第一题、单项选择题（每题1分，5道题共5分）1、在梁的弯矩图发生突变处作用有什么外力？A、轴向外力B、横向集中力C、集中力偶D、无外力2、静定结构的内力与刚度A、无关B、绝对大小有关C、比值有关D、有关3、温度变化对静定结构会产生A、轴力B、剪力C、弯矩D、位移和变形4、桁架计算的结点法所选分离体包含几个结点A、单个B、最少两个C、任意个D、最多两个5、桁架计算的截面法所选分离体包含几个结点A、单个B、只能有两个C、两个或两个以上D、无穷多个第二题、多项选择题（每题2分，5道题共10分）1、外力作用在基本梁上时，附属梁上的A、内力为零B、变形为零C、位移为零D、反力为零E、位移不为零2、下列哪些因素对静定梁不产生内力A、荷载B、温度改变C、支座移动D、制造误差E、材料收缩3、梁上横向均布荷载作用区段的内力图的特征是A、剪力图平行轴线B、剪力图斜直线C、剪力图二次抛物线D、弯矩图平行轴线E、弯矩图二次抛物线4、如果某简支梁的剪力图是一平行轴线，则梁上荷载可能是A、左支座有集中力偶作用B、右支座有集中力偶作用C、跨间有集中力偶作用D、跨间均布荷载作用E、跨间集中力作用5、静定梁改变截面尺寸，下列哪些因素不会发生改变？位移A、轴力B、剪力C、弯矩D、支座反力E、位移第三题、判断题（每题1分，5道题共5分）1、对于静定结构，改变材料的性质，或改变横截面的形状和尺寸，不会改变其内力分布，也不会改变其变形和位移。
正确错误2、静定结构在支座移动作用下，不产生内力。
正确错误3、刚架内杆件的截面内力有弯矩、轴力和剪力。
正确错误4、静定结构满足平衡方程的内力解答由无穷多种。
正确错误5、零杆不受力，所以它是桁架中不需要的杆，可以撤除。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

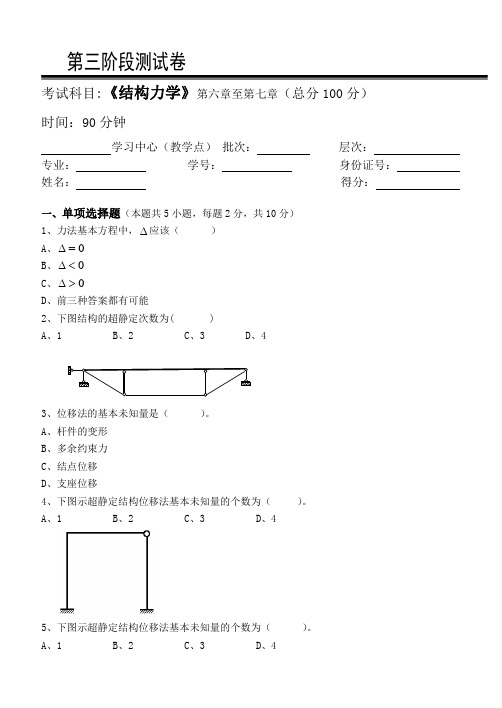

江南大学现代远程教育 第三阶段测试卷 考试科目:《结构力学》第六章至第七章（总分100分） 时间：90分钟
学习中心（教学点） 批次： 层次： 专业： 学号： 身份证号： 姓名：
得分：
一、单项选择题（本题共5小题，每题2分，共10分）
1、力法基本方程中，∆应该（ ）
A 、0=∆
B 、0<∆
C 、0>∆
D 、前三种答案都有可能
2、下图结构的超静定次数为( )
A 、1
B 、2
C 、3
D 、4
3、位移法的基本未知量是（ ）。
A 、杆件的变形
B 、多余约束力
C 、结点位移
D 、支座位移
4、下图示超静定结构位移法基本未知量的个数为（ ）。
A 、1
B 、2
C 、3
D 、4
5、下图示超静定结构位移法基本未知量的个数为（ ）。
A 、1
B 、2
C 、3
D 、4
二、多项选择题(本题共5小题，每小题3分，共15分。
在每小题列出的四个选项中有2至4个选项是符合题目要求的，请将正确选项前的字母填在括号内。
多选、少选、错选均无分。
)
1、力法计算步骤归纳错误的是（ ）：
A 、确定超静定次数，选取力法基本体系；
B 、按照平衡条件，列出力法典型方程；
C 、画单位弯矩图、荷载弯矩图，求系数和自由项；
D 、解方程，求位移；
E 、叠加最后弯矩图
2、Δ1P ：（ ）。
A 、是柔度系数
B 、是自由项
C 、意义是力
D 、意义是位移
3、对称结构下列说法正确的是（ ）
A 、任意荷载可分解为对称荷载和反对称荷载
B 、选取对称的基本体系，取对称力和反对称力作为基本未知量；
C 、对称荷载作用下，反对称未知力为零；
D 、反对称荷载作用下，对称未知力为零。
4、位移法一般杆件的刚度方程包括：（ ）
A 、l i
i i M B A AB ∆-+=624θθ B 、l i i i M B A BA ∆-+=642θθ C 、()BA AB QBA QAB M M l F F +-==1 D 、l
B A ∆==θθ 5、远端为固定支座时，杆端弯矩表达式为（ ）。
A 、∆-=l i i M A AB 33θ B 、∆-=l
i i M A AB 64θ C 、A AB
i M θ= D 、∆-=l i i M A BA 62θ
三、判断题（本题共10小题，每小题1分，共10分。
请在你认为对的题后括号内打一个“√”，认为错的题后括号内打一个“×”，不需要改错。
）
1、超静定结构可能有些部分内力是静定的。
（ ）
2、力法以多余未知力作为基本未知量。
（ ）
3、力法的基本方程右侧都等于零。
（ ）
4、力法利用变形协调条件条件建立典型方程。
（ ）
5、位移法的基本结构一般是唯一的。
（ ）
6、位移法中当结点作用有集中外力矩时，结点平衡方程式中应忽略外力矩。
（ ）
7、反对称荷载指绕对称轴对折后，轴线两侧部分的荷载作用点相对应，数值相等，方向相同。
（ ）
8．对称结构在对称荷载作用下，只存在对称未知力。
（ ）
9、奇数跨与偶数跨结构半边结构取法相同。
（ ）
10、位移法计算时，M 与i 的绝对值无关，因此在计算结果内力时可采用相对i 值进行计算。
（ ）
四、简答题(本题共1小题，共10分)
1、阐述确定位移法基本未知量的方法。
五、绘图题（本题共1小题，共10分）
1、将图示超静定结构通过减除约束改造成静定结构。
六、计算题（本题共3小题，每小题15分，共45分）
1、用力法计算图示结构的轴力，各杆EA 相同。
A B C
D
E ❺❺P P 2a 2a
a
2、用力法计算并作图示结构的M 图，其中122I I 。
↓↓↓↓↓↓↓↓↓↓↓↓
I 1
I 2I 28m
6m
q=20kN/m
3、用位移法作图示刚架的弯矩图。
i i
i 2m
2m 4m 4m
A B C
D ↓↓↓↓↓↓↓↓↓ 48kN
15kN/m。
