高清晰度电视数字视频信号接口
数字视频接口(DVI、HDMI)介绍
在投影机或等离子电视机或近距离观看的大屏幕显示器上，我们才需要采用数字视频接口(DVI)技术来得到最好的图像质量。
也就是讲，在远距离观看的显示设备上，数字视频接口相比模拟视频接口至少需要在42”以上800x600以上清晰度的电视机才逐渐取得优势，在42”以下的显示设备上，数字视频接口并没有太大的意义。
2、由于复合视频信号是将亮度信号和色度信号采用频谱间置方法复合在一起，导致亮色串扰、清晰度降低等问题。因此，随着摄影机、S-VHS录像机的发展，出现了S端子接口。将亮度信号Y和色度信号C分开传输。确保亮度信号不会受到色度信号的干扰。
3、虽然S端子用来传输现在的视频信号已经很好了，可是真正的AV玩家还是不满足。色度信号是将色差信号调制在色负载波上得到的。为什么不直接传输色差信号呢？于是电器制造商根据各自的情况，发展自己的视频接口。欧洲厂商统一起来，使用SCART接口，传输的是RGB三原色信号。而日本厂商发展D端子，传输的是色差分量信号。现在SCART成了欧洲电器的标准接口，而日本的高档DVD机和电视机都具备D端子。美国人则延续了使用RCA端子的传统，使用3个RCA端子来传输色差分量信号。由于美国在数字视听领域的强大势力，3 RCA色差分量数字在欧洲和日本以外的地区成了DVD播放机的标准输出接口。即使在日本和欧洲，大部分DVD播放机也具备色差分量接口。而我国厂商则在较高档的逐行DVD机装备了VGA输出接口。实际上在DVD机上装备VGA接口在美国是违反版权保护法的，因为现在在VGA接口上还没有版权保护措施，因此不允许使用VGA接口输出高质量的视频信号。这也就是为什么我们在飞利浦、SONY、松下、先锋等进口机器上看不到VGA接口的原因，非不能也，是不为也。
玩4K必备知识HDMI14、20、20a、20b接口参数对比
前言：玩4K的同学都知道，HDMI接口是视频传输最常用的接口，但是这个接口却有好几个版本HDMI1.4、HDMI2.0、HDMI2.0a、HDMI2.0b等等，每个都有一些差异。
下面就来知识大普及。
截止目前最全的资料了。
HDMI接口又叫高清晰度多媒体接口（英文：High Definition Multimedia Interface，HDMI），这是一种数字化视频/音频接口技术，是适合影像传输的专用型数字化接口，其可同时传送音频和影像信号，且无需在信号传送前进行数/模或者模/数转换。
简单来说，HDMI接口就是一种用来传输影像和声音信号的接口，内容制造设备通过HDMI就可以将影像和声音以极高的效率传输到观影设备上。
这类接口在智能电视、机顶盒、投影仪等设备中比较常见，其接口呈倒梯形，较偏平。
如下图：HDMI的进化史其实最早出现在传输领域的技术是DVI而非DHMI，DVI接口的出现在当时也被广泛用于输出领域，但是随着伴随着数字高清影音技术的发展，DVI接口也开始逐渐暴露出种种问题，甚至在一定程度上成为数字影像技术进步的瓶颈。
因此，无论是IT厂商，平板电视制造商，还是好莱坞的众多出版商，都迫切需要一种更好的能满足未来高清视频行业发展的接口技术，也正是基于这些原因，才促使了HDMI标准的诞生。
HDMI 1.0最早的HDMI 1.0版本于2002年12月推出，它的最大特点就是整合了音频流的数字接口，与当时PC界面中很流行的DVI接口相比，它更先进，更方便。
HDMI 1.0版本支持从DVD到蓝光格式的视频流，而且具备CEC（consumer electronics control）功能，也就是在应用中，可以在所有连接设备间形成一种共通的联络，对设备组具备更方便的控制。
HDMI 1.12004年5月，HDMI 1.1版本面试。
新增对DVD音频的支持。
HDMI 1.2HDMI1.2版本于2005年8月推出，很大程度上解决了HDMI 1.1支持的分辨率较低、同电脑设备兼容性较差等问题。
玩4K必备知识：HDMI1.4、2.0、2.0a、2.0b接口参数对比
前言：玩4K的同学都知道，HDMI接口是视频传输最常用的接口，但是这个接口却有好几个版本HDMI1.4、HDMI2.0、HDMI2.0a、HDMI2.0b等等，每个都有一些差异。
下面就来知识大普及。
截止目前最全的资料了。
HDMI接口又叫高清晰度多媒体接口（英文：High Definition Multimedia Interface，HDMI），这是一种数字化视频/音频接口技术，是适合影像传输的专用型数字化接口，其可同时传送音频和影像信号，且无需在信号传送前进行数/模或者模/数转换。
简单来说，HDMI接口就是一种用来传输影像和声音信号的接口，内容制造设备通过HDMI就可以将影像和声音以极高的效率传输到观影设备上。
这类接口在智能电视、机顶盒、投影仪等设备中比较常见，其接口呈倒梯形，较偏平。
如下图：HDMI的进化史其实最早出现在传输领域的技术是DVI而非DHMI，DVI接口的出现在当时也被广泛用于输出领域，但是随着伴随着数字高清影音技术的发展，DVI接口也开始逐渐暴露出种种问题，甚至在一定程度上成为数字影像技术进步的瓶颈。
因此，无论是IT厂商，平板电视制造商，还是好莱坞的众多出版商，都迫切需要一种更好的能满足未来高清视频行业发展的接口技术，也正是基于这些原因，才促使了HDMI标准的诞生。
HDMI 1.0最早的HDMI 1.0版本于2002年12月推出，它的最大特点就是整合了音频流的数字接口，与当时PC界面中很流行的DVI接口相比，它更先进，更方便。
HDMI 1.0版本支持从DVD到蓝光格式的视频流，而且具备CEC（consumer electronics control）功能，也就是在应用中，可以在所有连接设备间形成一种共通的联络，对设备组具备更方便的控制。
HDMI 1.12004年5月，HDMI 1.1版本面试。
新增对DVD音频的支持。
HDMI 1.2HDMI1.2版本于2005年8月推出，很大程度上解决了HDMI 1.1支持的分辨率较低、同电脑设备兼容性较差等问题。

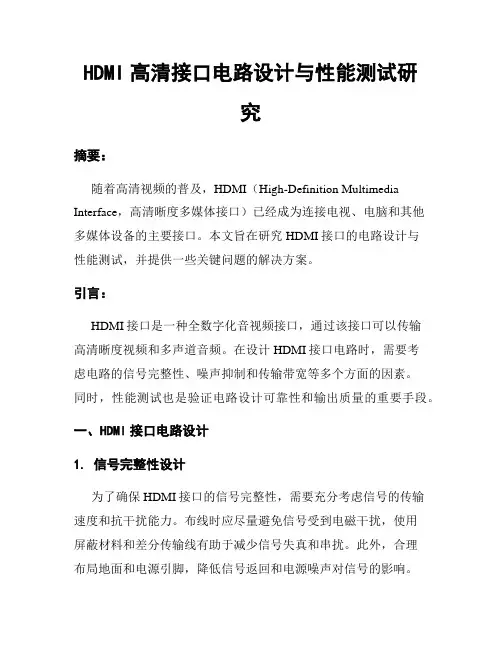

HDMI高清接口电路设计与性能测试研究
HDMI高清接口电路设计与性能测试研究摘要：随着高清视频的普及，HDMI（High-Definition Multimedia Interface，高清晰度多媒体接口）已经成为连接电视、电脑和其他多媒体设备的主要接口。
本文旨在研究HDMI接口的电路设计与性能测试，并提供一些关键问题的解决方案。
引言：HDMI接口是一种全数字化音视频接口，通过该接口可以传输高清晰度视频和多声道音频。
在设计HDMI接口电路时，需要考虑电路的信号完整性、噪声抑制和传输带宽等多个方面的因素。
同时，性能测试也是验证电路设计可靠性和输出质量的重要手段。
一、HDMI接口电路设计1. 信号完整性设计为了确保HDMI接口的信号完整性，需要充分考虑信号的传输速度和抗干扰能力。
布线时应尽量避免信号受到电磁干扰，使用屏蔽材料和差分传输线有助于减少信号失真和串扰。
此外，合理布局地面和电源引脚，降低信号返回和电源噪声对信号的影响。
2. 电源电路设计稳定的电源供应是保证HDMI接口性能的关键。
合理设计电源电路，包括滤波电容的选择和布局，以降低电源噪声和杂散频率干扰。
使用电源隔离器和稳压器可以提供稳定的电压和电流，保证信号的质量和稳定性。
3. 差分信号设计HDMI接口使用差分信号传输，通过差分传输线可以有效抑制共模噪声和串扰。
在电路设计中，需要对差分信号进行匹配和阻抗控制，确保信号在传输时的完整性和稳定性。
此外，还要注意差分信号引脚的布局和布线，避免信号交叉干扰和失真。
二、HDMI接口性能测试1. 信号完整性测试信号完整性测试旨在评估HDMI接口在高频环境下信号的稳定性和传输质量。
通过信号完整性测试仪器，可以测量和分析信号的功耗、时钟抖动、眼图以及通道间串扰等参数。
依据测试结果，可以优化电路设计，提高信号的质量和可靠性。
2. 视频质量测试视频质量测试是评估HDMI接口输出的图像质量和颜色准确性的重要指标。
通过对比原始图像和输出图像的差异，可以分析信号失真、噪声和色彩饱和度等因素对图像质量的影响。
标准hdmi
标准hdmiHDMI是High Definition Multimedia Interface的缩写，是一种数字化的视频和音频接口标准，广泛应用于电视、显示器、投影仪、数字摄像机等设备中。
标准HDMI接口可以传输高清视频和高保真音频信号，提供了一种方便、高质量的多媒体连接方式。
首先，标准HDMI接口具有高清晰度的特点。
它支持多种分辨率的视频传输，包括720p、1080i和1080p等，能够满足不同设备的高清视频播放需求。
无论是观看电影、玩游戏还是展示工作内容，标准HDMI接口都能够提供清晰、细腻的画面效果，让用户获得更加真实的视觉体验。
其次，标准HDMI接口还具有高质量音频传输的特点。
它支持多种音频格式的传输，包括立体声、杜比数字、DTS数字等，能够为用户带来身临其境的音频享受。
不论是欣赏音乐、观看电影还是进行语音通话，标准HDMI接口都能够提供清晰、逼真的音频效果，让用户沉浸在音乐和声音的世界中。
此外，标准HDMI接口还具有高速传输的特点。
它采用数字信号传输，能够实现高速数据传输，避免了模拟传输中可能出现的信号衰减和干扰问题，保证了视频和音频信号的稳定传输。
无论是长距离传输还是多设备连接，标准HDMI接口都能够提供可靠的信号传输，确保用户获得高质量的多媒体体验。
总的来说，标准HDMI接口作为一种数字化的视频和音频接口标准，具有高清晰度、高质量音频和高速传输的特点，能够满足用户对多媒体连接的各种需求。
随着高清视频、高保真音频的普及，标准HDMI接口已经成为了各种多媒体设备中不可或缺的接口标准，为用户带来了更加便捷、高质量的多媒体体验。
在实际使用中，用户在选择HDMI线材时，应当注意选择符合标准的产品，以确保信号传输的稳定和高质量的视频、音频体验。
此外，用户在连接HDMI接口时，应当注意避免弯折、挤压等操作，以免损坏接口或线材，影响信号传输效果。
希望本文能够帮助用户更好地了解标准HDMI接口，并在实际使用中获得更好的多媒体体验。

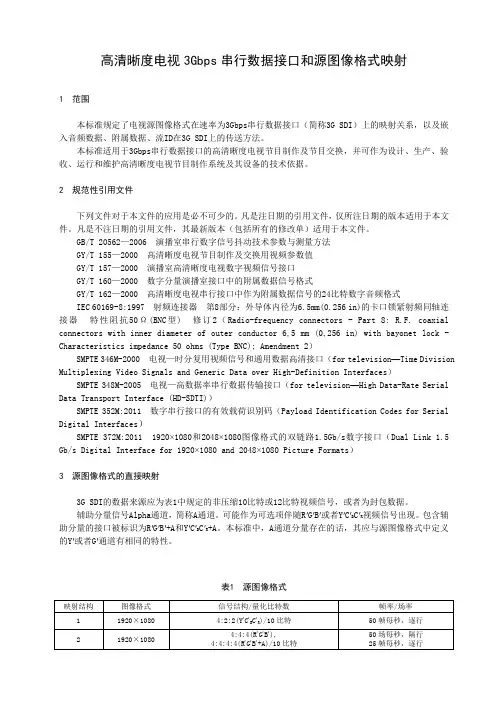

高清晰度电视3Gbps串行数据接口和源图像格式映射
高清晰度电视3Gbps串行数据接口和源图像格式映射1 范围本标准规定了电视源图像格式在速率为3Gbps串行数据接口（简称3G SDI）上的映射关系，以及嵌入音频数据、附属数据、流ID在3G SDI上的传送方法。
本标准适用于3Gbps串行数据接口的高清晰度电视节目制作及节目交换，并可作为设计、生产、验收、运行和维护高清晰度电视节目制作系统及其设备的技术依据。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 20562—2006 演播室串行数字信号抖动技术参数与测量方法GY/T 155—2000 高清晰度电视节目制作及交换用视频参数值GY/T 157—2000 演播室高清晰度电视数字视频信号接口GY/T 160—2000 数字分量演播室接口中的附属数据信号格式GY/T 162—2000 高清晰度电视串行接口中作为附属数据信号的24比特数字音频格式IEC 60169-8:1997 射频连接器第8部分：外导体内径为6.5mm(0.256 in)的卡口锁紧射频同轴连接器特性阻抗50Ω(BNC型) 修订2（Radio-frequency connectors - Part 8: R.F. coaxial connectors with inner diameter of outer conductor 6,5 mm (0,256 in) with bayonet lock - Characteristics impedance 50 ohms (Type BNC); Amendment 2）SMPTE 346M-2000 电视—时分复用视频信号和通用数据高清接口（for television—Time Division Multiplexing Video Signals and Generic Data over High-Definition Interfaces）SMPTE 348M-2005 电视—高数据率串行数据传输接口（for television—High Data-Rate Serial Data Transport Interface (HD-SDTI)）SMPTE 352M:2011 数字串行接口的有效载荷识别码（Payload Identification Codes for Serial Digital Interfaces）SMPTE 372M:2011 1920×1080和2048×1080图像格式的双链路1.5Gb/s数字接口（Dual Link 1.5 Gb/s Digital Interface for 1920×1080 and 2048×1080 Picture Formats）3 源图像格式的直接映射3G SDI的数据来源应为表1中规定的非压缩10比特或12比特视频信号，或者为封包数据。
hdmi 工作原理
hdmi 工作原理HDMI（High-Definition Multimedia Interface）是一种数字传输接口，它能够传输高质量的音频和视频信号。
HDMI接口逐渐取代了传统的模拟接口（如VGA、DVI）成为主流的高清数字接口，被广泛应用于电视、显示器、投影仪、电脑等各种消费电子设备中。
HDMI的工作原理基于传输数字信号。
当设备将音频或视频信号输出时，这些数字信号通过HDMI接口被传送到接收设备。
HDMI接口通过包含多个差分信号对来传输这些数字信号。
其中，音频信号和视频信号分别通过对应的差分信号对进行传输。
HDMI接口的工作原理主要涉及以下几个方面：1. 数据编码：音频和视频信号在传输之前需要进行编码。
音频信号通常以PCM（脉冲编码调制）编码形式传输，而视频信号则可以使用多种编码方式，如TMDS（串行化差分传输）、RGB等。
2. 传输通道：HDMI接口包含多个差分信号对，其中差分信号对的数量和版本有所不同。
高版本的HDMI接口通常包含更多的差分信号对，以支持更高的带宽和分辨率。
3. 传输方式：HDMI接口通过TMDS技术将编码后的音频和视频信号传输到接收设备。
TMDS技术将数字信号通过串行方式传输，并通过差分信号对消除传输过程中可能出现的电磁干扰。
4. 数据解码：接收设备接收到传输的音频和视频信号后，进行解码操作。
解码后的信号可以通过解码器进行音频和视频处理后输出到相应的设备。
总的来说，HDMI接口的工作原理包括信号编码、传输通道、传输方式和信号解码等多个环节。
这些环节共同工作，保证了音频和视频信号能够以高质量数字形式传输，并在接收设备上得到解码和处理，最终实现高清晰度的音视频播放。
HDMI
2002年12月发布HDMI 1.0 2004年5月发布HDMI 1.1 2005年8月发布HDMI 1.2，同年12月发布HDMI 1.2a。 2006年6月发布HDMI 1.3，是目前最新版本
Characteristic
提供高达5Gbps的数据传输带宽 传送无压缩的音频信号及高分辨率视频信号 无需在信号传送前进行数/模或者模/数转换，保证最高质量的影音信号传送 只需要一条HDMI线，便可以同时传送影音信号
HDCP版权保护机制的功能 HDCP版权保护机制的功能
HDCP全名为(High-bandwidth Digital Content Protection)，中文名称是“高带宽数字内容保护 高带宽数字内容保护”。HDCP 高带宽数字内容保护 就是在使用数字格式进行传输的信号的基础上，再加入一层版权认证保护的技术。这项技术是由好莱坞内容商 与Intel公司合作发开，并在2000年2月份的时候被正式推出。HDCP技术可以被应用到各种数字化视频设备上， 例如电脑的显示卡、DVD播放机，显示器、电视机、投影机等等。 这个技术的开发目的就是为了解决21世纪数字化影像技术和电视技术高度发展后所带来的盗版问题。在各 种视频节目、有线电视节目、电影节目都实现数字化传播后，没有保护的数字信号在传播、复制的过程中变得 非常容易，并且不会像模拟信号，经过多次复制后会出现明显的画质下降问题。因此会对整个影视行业产生极 大的危害。这也是HDCP在21世纪之初就迅速诞生的原因
按照这个趋势，到2009年，全世界将会有接近3亿台搭载有 HDMI接口的电子设备，也就是说届时全球平均每20人就会拥 有一个有HDMI接口的电子产品，对于所有的厂家而言，都是 一个充满商机的大蛋糕。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
视复 频用 及标 准
GB/T 17975信息技术 - 运动图像及其伴音信号的 通用编码第2部分：视频 MPEG-2 视频标准在数字（高清晰度）电视广播 中的实施准则(征求意见稿) MPEG-2系统标准在数字（高清晰度）电视广播中的 实施准则(征求意见稿) 信息技术 - 运动图像及其伴音信号的通用编码 第2部分：音频（报批） AC-3音频编码标准(征求意见稿) 数字（高清晰度）电视广播音频技术规范(征求意见稿)
高清晰度电视数字视频信号接口
数据取样结构（1125/50/2:1格式） • • • • • • • • • 亮度信号Y：正交取样，取样位置逐行、逐帧重复 色差信号 CB 、 CR ：与亮度取样点隔点重合（ 4:2:2 取样） 有效样值数：1920X1080 线性10（推荐）或 8 比特量化 视频数据：4 1019 黑电平：64 消色电平：512（消隐数据） 同步基准数据：0 3和1020 1023 亮度信号 Y和时分复用的色差信号 CB、 CR组成 20比特字， 复用组合方式如下： • (CB1 Y1) (CR1 Y2) (CB3 Y3) (CR3 Y4) …
扫描线与视距
• 如果人眼的视力为1.0，折算成视角的话 就是1分。扫描线间隔达到这个视角的扫描 线数就可以被认为是该扫描线结构的能够 看到的极限。 • 从观看距离上计算，当视距为3H时，扫描 线数为1100条是最合适的。改变电视的扫 描线数对图像质量进行评价的结果表明， 当扫描线为1000条时图像的清晰度变化就 不大了
数字（高清晰度）电视标准完成情况
GB/T 14857 演播室数字电视编码参数规范 GB/T 17953 4:2:2数字分量图像信号的接口 GY/T 155 高清晰度电视节目制作及交换用视频参数值
演 播 室 参 数 标 准
GY/T 156 演播室数字音频参数 GY/T 157 演播室高清晰度电视数字视频信号接口 GY/T 158 演播室数字音频信号接口 GY/T 159 4:4:4数字分量视频信号接口 GY/T 160 演播室数字电视辅助数据信号格式 GY/T 161 数字电视附属数据空间内数字音频和辅助数据的 传输规范 GY/T 162 高清晰度电视串行接口中作为附属数据信号的 24比特数字音频格式 GY/T 163 数字电视附属数据空间内时间码和控制码的格式 GY/T 164 演播室串行数字光纤传输系统
宽高比
• 常规清晰度电视：4:3或1.33 • 高清晰度电视(HDTV)和扩展清晰度 电视的宽高比是16:9或1.78 • 电影的宽高比从早期的1.333到宽银幕 的2.35到动感宽银幕3D格式的2.77
清晰度
• 画面的垂直方向清晰度主要由扫描线数决定，而水平 方向的清晰度则主要由信号带宽决定。根据研究发现， 当垂直和水平的清晰度大体相等时，在一定的信号带 宽时画面看上去最为清晰。 • 主观评价结果表明，增加信号带宽后图像质量提高， 但在20MHz附近就出现了饱和的倾向，因此说只要取 得大于20MHz的亮度信号就可以了。 • 关于色差信号，人眼对于色度变化的感觉比对于明暗 变化的感觉要迟钝一些，因此，带宽可以再窄些。 • 考虑到制作节目时的原素材的清晰度和在照片、打印 方面的应用，国际标准将R，G，B的信号带宽分别设 定为30MHz。 • 同时将亮度信号和色差信号的带宽比例设定为2:1。
SDTV
HDTV亮度公式
• 而ITU-R BT.700和SMPTE274M 以及我国使用的亮度公式是：
Y=0.2126R’+0.7152G’+0.0722B’ Pb=0.5389(B’-Y) Pr=0.6350(R’-Y)
高清晰度和标准清晰度电视的比较
宽高比 扫描行数 像素数 彩色还原 音 频 HDTV SDTV 16:9 4:3 625 (x7) 1125 (x3) 720x576 1920x1080 扩展色域 标准色域 立体声/环绕立体声 单声道/立体声
最佳观看距离
• 必须从绝对距离和相对距离两方面加以考虑。 • 如果绝对的观看距离过近，为了调节眼睛的焦点， 眼球的肌肉经常处于紧张状态，眼睛容易疲劳，因 此最好观看距离最好在2m以上才较为合适。 • 根据主观评价结果，观看静止画面最合适的相对距 离为2H～3H（相当于画面高度的2倍～3倍的距离）。 • 而观看动作剧烈的画面时，如果距离画面过近会感 到头晕，所以比较合适的观看相对距离是4H。 • 综合起来看，高清晰度电视的最佳观看距离应该在 3H左右。如果观看距离为3H，宽高比为16: 9时， 水平视角是33度
音码 频标 编准 信调 道制 编标 码准 及 频 率标 规准 划
GB/T 17700-1999卫星数字电视广播信道编码及调制标准
有线数字电视广播系统信道编码及调制标准（报批）
地面数字电视广播系统信道编码及调制标准(在研) 地面数字电视频率规划参数标准(在研)
地面数字电视频率规划方法标准(在研)
高清晰度演播室信号标准
数字视频的帧/场结构（隔行扫描） 切换行：7、569
数字全行（2640T） 数字行消隐
EAV 3 3 1 SAV 2 2 0
数字有效行（1920T）
行序号 1 20 21
第一场
行场消隐中有： 定时基准码 行序号码 校验码
辅属数据空间 相当于2X21.9兆 字节/秒的传 输码率 SAV和EAV在场消 隐期仍存在
1、根据《高清晰度电视节目制作及交换用视频参数值》标准， 我国高清电视演播室采用1080/50/2:1和1080/24/1:1格式。 2、《演播室高清晰度电视数字视频信号接口》是高清晰度电视 信号基带传输标准。规定了数字信号与模拟信号波形的定时 关系、视频数据格式、视频定时基准码、辅助数据和消隐数 据的格式。与SMPTE 292M和ITU-R BT.1120-2建议书内容 基本一致。 3、《演播室数字音频参数》和《演播室数字音频信号接口》与 视频信号格式无关的音频基带传输标准，称AES/EBU数字音 频。 4、《数字电视附属数据空间内数字音频和辅助数据的传输规范》 规定了在数字高清晰度电视信号中嵌入数字音频和辅助数据 的规范。
尽管在亮度的动 态范围和彩色还原方 面胶片仍优于电视。 但是1997年CBS所做 主观评价实验的结论 是：“高清晰度电视 的分辨率与35毫米胶 片的放映质量相当”
关于数字（高清晰度）电视标准问题
1999年，广电总局组织成立了数字（高清晰度）电视标准工作 组，组织国内专家开展数字电视标准的研究制订工作。确定 数字（高清晰度）电视标准体制为： 1、演播室参数标准；2、 视频编码及复用标准；3、音频编码标准；4、信道编码及调 制标准；5、频率规划标准。 2000年10月，国家计委批准了将国家质量技术监督局和广电总 局关于数字电视标准研究制定的实施方案和数字电视系统测 试实验室项目列入2000年国家数字技术产业发展计划和国家 数字（高清晰度）电视研究开发及产业化专项工程计划。
高清晰度电视数字视频信号接口
数字信号与模拟信号的定时关系
模拟行消隐
9.697微秒 50 % 模拟行正程 25.859微秒
OH
模拟全行 35.556微秒 视频数据块
S A V S A V
528T 192T
E A V E A V
视频数据 Y、R、G、B
复用视频数据 CB/CR 数字有效行 1920T
E A V E A V
高清晰度电视广播概述
高清晰度和标准清晰度电视的比较 高清晰度演播室信号标准 高清晰度电视数字视频信号接口
高清晰度电视是 数字电视中的一种业务
• 数字电视系统的业务 – 低清晰度电视业务 – 常规清晰度电视业务 – 高清晰度电视 – 增强电视业务 – 交互电视业务 – 声音业务 – 数据业务
高清晰度电视的定义
第一场有效视频
1 3 3 7 7 5 0 2 2 6 6 4 560 561 563 564 583 584
一帧 第二场
第二场有效视频
5 7 7 4 6 6 1123 1124 1125
F/V/H的取值
高清晰度电视数字视频信号接口
视频定时基准码（SAV和EAV） • 数字视频信号使用定时基准码（SAV和EAV）实现信号 的行、场同步，在帧/场消隐期仍然存在。 • 定时基准码由四个字组成： 有效视频起始（SAV）：3FF/000/000/XXX 有效视频结束（EAV）：3FF/000/000/ XXX
彩色信息的表述
• R， G ， B； • Y，(R-Y)，(B-Y)； Y=0.299R’+0.587G’+0.114B’ • Y， Pr，Pb； Pr=0.71327(R’-Y)，Pb=0.56433(B’-Y) • Y， U， V ； U=0.492(B’-Y)，V=0.877(R’-Y) • Y， C； C = U sin(2fsct+SCH0)± V cos(2fsct+SCH0)
XXX： 1
F V
H P3 P2 P1 P0 0
0
H比特 “SAV” 或 “ EAV” V比特 “帧/场正程”或 “帧/场消隐” F比特 场识别 （逐行扫描F=“0”） P比特 4个保护比特 与H/V/F相关的纠错码
高清晰度电视数字视频信号接口
串行接口（HD SDI）
• 串行数据流包括：视频数据、定时基准码、行序号码、 校验码、辅助数据和消隐数据 • 亮度数据Y和复用的色差数据CB/CR经过复用、并/串转 换和加扰转换成串行比特码流 • 传输顺序为：CB、Y、CR、Y、CB、Y、CR、Y...… • 行序号码：LN0、LN1 • 校验码 CRCC 占两个数据字，用于检测视频有效行、 EAV和行序号数据中的误码，其生成多项式为： EDC(x) = x18+x5+x4+1 • 串行接口数据码率为：74.25X10X2 = 1.485Gb/s
• “高清晰度电视应是一个透 明系统，一个正常视力的观 众在距该系统显示屏高度的 三倍距离上所看到的图象质 量应具有观看原始景物或表 演时所得到的印象”
