微波炉产品结构讲解

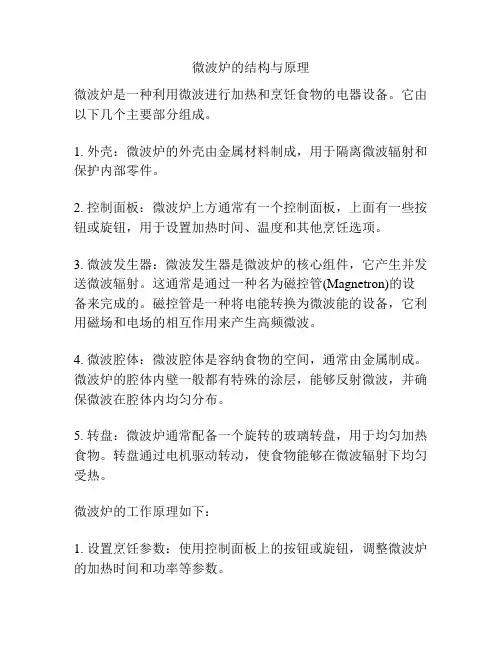

微波炉的结构与原理
微波炉的结构与原理微波炉是一种利用微波进行加热和烹饪食物的电器设备。
它由以下几个主要部分组成。
1. 外壳：微波炉的外壳由金属材料制成，用于隔离微波辐射和保护内部零件。
2. 控制面板：微波炉上方通常有一个控制面板，上面有一些按钮或旋钮，用于设置加热时间、温度和其他烹饪选项。
3. 微波发生器：微波发生器是微波炉的核心组件，它产生并发送微波辐射。
这通常是通过一种名为磁控管(Magnetron)的设备来完成的。
磁控管是一种将电能转换为微波能的设备，它利用磁场和电场的相互作用来产生高频微波。
4. 微波腔体：微波腔体是容纳食物的空间，通常由金属制成。
微波炉的腔体内壁一般都有特殊的涂层，能够反射微波，并确保微波在腔体内均匀分布。
5. 转盘：微波炉通常配备一个旋转的玻璃转盘，用于均匀加热食物。
转盘通过电机驱动转动，使食物能够在微波辐射下均匀受热。
微波炉的工作原理如下：1. 设置烹饪参数：使用控制面板上的按钮或旋钮，调整微波炉的加热时间和功率等参数。
2. 微波产生：当开始烹饪时，微波发生器会产生大约2.45GHz的高频微波。
3. 微波辐射：产生的微波通过一个波导管进入微波腔体，并通过磁控管发射出来。
磁控管会将高频电场引导到一个空腔内，使其与磁场相互作用，生成微波辐射。
4. 微波吸收：微波辐射穿过食物，并使食物中的水分子开始振动。
这种振动会产生热能，并使食物加热。
5. 转盘旋转和微波的反射：转盘的旋转使得微波能够均匀地照射食物的各个部分，从而确保食物受热均匀。
微波炉腔体内壁的特殊涂层能够反射微波，并确保其在腔体内均匀分布。
6. 食物加热：由于微波能量的不断吸收和食物本身的传导效应，食物会被快速而均匀地加热。
通过这种方式，微波炉能够快速、高效地加热和烹饪食物，同时保持食物的营养成分和口感。
微波炉的工作原理概述
微波炉的工作原理概述微波炉是一种常见的家用电器，它通过微波的加热作用来快速加热食物，让我们能够方便地烹饪和加热食物。
下面将详细介绍微波炉的工作原理。
1. 微波炉的结构微波炉由外壳、控制面板、微波发生器、高压变压器、微波管、转盘和食物加热室等部分组成。
2. 微波的产生微波炉内部的微波发生器会产生微波。
微波是一种电磁波，其频率通常在2.45GHz左右，这个频率被认为是最适合加热食物的。
3. 微波的传播微波通过微波管传播到微波炉的食物加热室。
微波管是一种金属管，内部充满了微波。
4. 微波的吸收当微波照射到食物上时，食物中的水分子开始振动。
这种振动会产生热量，导致食物加热。
5. 转盘的作用微波炉内部通常有一个转盘，它的作用是使食物能够均匀受热。
转盘会不断旋转，使微波能够均匀地照射到食物的不同部位。
6. 微波的反射和吸收微波炉的食物加热室内壁通常是由金属材料制成的。
当微波照射到内壁时，一部分微波会被反射回来，一部分则会被吸收。
通过内壁的反射和吸收，微波能够更好地与食物发生作用。
7. 微波的安全性微波炉在设计时考虑了安全性。
微波炉的门通常有一个金属屏蔽网，它可以阻止微波泄漏出来。
当我们打开微波炉的门时，微波会自动停止工作，确保我们的安全。
8. 微波炉的控制微波炉的控制面板上通常有各种按钮和设置，用于调节加热时间和加热强度。
我们可以根据食物的不同需求来进行设置，以达到最佳的加热效果。
总结：微波炉通过产生微波并将其传播到食物上，使食物中的水分子振动产生热量，从而实现加热的目的。
微波炉的转盘和内壁的设计使微波能够均匀地照射到食物的各个部位。
微波炉在设计上考虑了安全性，确保微波不会泄漏出来。
通过微波炉的控制面板，我们可以方便地调节加热时间和加热强度，以满足不同食物的需求。
微波炉的工作原理简单而高效，为我们的日常生活提供了便利。

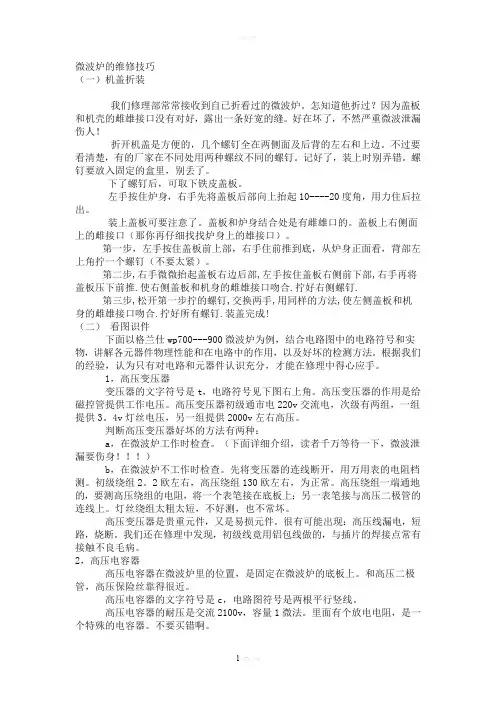

微波炉构造(图文)
微波炉的维修技巧（一）机盖折装我们修理部常常接收到自已折看过的微波炉。
怎知道他折过？因为盖板和机壳的雌雄接口没有对好，露出一条好宽的缝。
好在坏了，不然严重微波泄漏伤人！折开机盖是方便的，几个螺钉全在两侧面及后背的左右和上边。
不过要看清楚，有的厂家在不同处用两种螺纹不同的螺钉。
记好了，装上时别弄错。
螺钉要放入固定的盒里，别丢了。
下了螺钉后，可取下铁皮盖板。
左手按住炉身，右手先将盖板后部向上抬起10----20度角，用力住后拉出。
装上盖板可要注意了。
盖板和炉身结合处是有雌雄口的。
盖板上右侧面上的雌接口（那你再仔细找找炉身上的雄接口）。
第一步，左手按住盖板前上部，右手住前推到底，从炉身正面看，背部左上角拧一个螺钉（不要太紧）。
第二步,右手微微抬起盖板右边后部,左手按住盖板右侧前下部,右手再将盖板压下前推.使右侧盖板和机身的雌雄接口吻合.拧好右侧螺钉.第三步,松开第一步拧的螺钉,交换两手,用同样的方法,使左侧盖板和机身的雌雄接口吻合.拧好所有螺钉.装盖完成!（二）看图识件下面以格兰仕wp700---900微波炉为例，结合电路图中的电路符号和实物，讲解各元器件物理性能和在电路中的作用，以及好坏的检测方法。
根据我们的经验，认为只有对电路和元器件认识充分，才能在修理中得心应手。
1，高压变压器变压器的文字符号是t，电路符号见下图右上角。
高压变压器的作用是给磁控管提供工作电压。
高压变压器初级通市电220v交流电，次级有两组，一组提供3。
4v灯丝电压，另一组提供2000v左右高压。
判断高压变压器好坏的方法有两种：a，在微波炉工作时检查。
（下面详细介绍，读者千万等待一下，微波泄漏要伤身！！！）b，在微波炉不工作时检查。
先将变压器的连线断开，用万用表的电阻档测。
初级绕组2。
2欧左右，高压绕组130欧左右，为正常。
高压绕组一端通地的，要测高压绕组的电阻，将一个表笔接在底板上；另一表笔接与高压二极管的连线上。
灯丝绕组太粗太短，不好测，也不常坏。

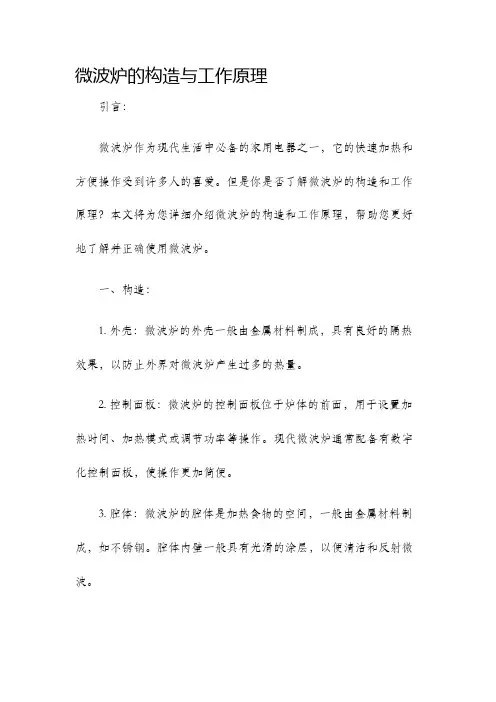

微波炉的构造与工作原理
微波炉的构造与工作原理
引言：
微波炉作为现代生活中必备的家用电器之一，它的快速加热和方便操作受到许多人的喜爱。
但是你是否了解微波炉的构造和工作原理？本文将为您详细介绍微波炉的构造和工作原理，帮助您更好地了解并正确使用微波炉。
一、构造：
1. 外壳：微波炉的外壳一般由金属材料制成，具有良好的隔热效果，以防止外界对微波炉产生过多的热量。
2. 控制面板：微波炉的控制面板位于炉体的前面，用于设置加热时间、加热模式或调节功率等操作。
现代微波炉通常配备有数字化控制面板，使操作更加简便。
3. 腔体：微波炉的腔体是加热食物的空间，一般由金属材料制成，如不锈钢。
腔体内壁一般具有光滑的涂层，以便清洁和反射微波。
4. 转盘：转盘位于腔体的底部，用于将食物均匀暴露在微波辐射之下，从而均匀加热食物。
5. 门和门锁：微波炉的门和门锁用于防止微波辐射泄漏，确保用户的安全。
二、工作原理：
微波炉的加热原理是基于微波辐射加热的。
微波炉内部有一个名为“磁控管”的产生器，它会产生微波辐射。
微波是一种高频电磁波，其频率一般在2.45 GHz左右。
当微波炉开始工作时，微波辐射会通过管道进入腔体内部。
微波辐射在腔体内反复地反射和折射，从而使食物受到均匀的加热。
当微波辐射与食物接触时，食物中的水分子会受到激发，而激发后的水分子会产生热能，从而导致食物加热。
微波炉具有高效的加热效果，主要是因为微波辐射能够使食物中的水分子直接受热，而不需要借助热空气进行传递导致热损耗。
因此，微波炉可以快速且均匀地加热食物。

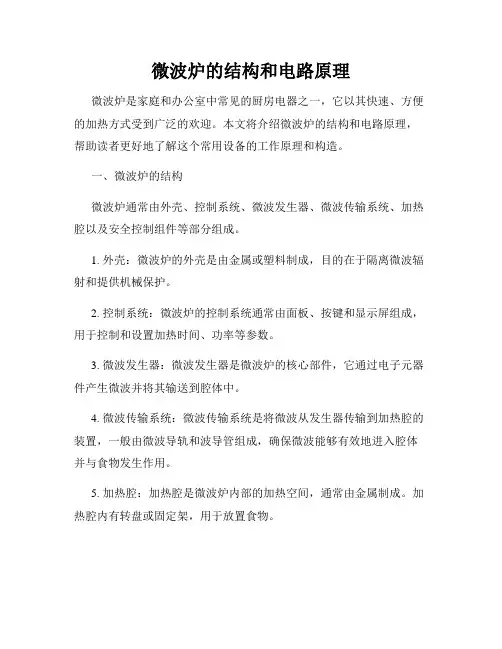

微波炉的结构和电路原理
微波炉的结构和电路原理微波炉是家庭和办公室中常见的厨房电器之一，它以其快速、方便的加热方式受到广泛的欢迎。
本文将介绍微波炉的结构和电路原理，帮助读者更好地了解这个常用设备的工作原理和构造。
一、微波炉的结构微波炉通常由外壳、控制系统、微波发生器、微波传输系统、加热腔以及安全控制组件等部分组成。
1. 外壳：微波炉的外壳是由金属或塑料制成，目的在于隔离微波辐射和提供机械保护。
2. 控制系统：微波炉的控制系统通常由面板、按键和显示屏组成，用于控制和设置加热时间、功率等参数。
3. 微波发生器：微波发生器是微波炉的核心部件，它通过电子元器件产生微波并将其输送到腔体中。
4. 微波传输系统：微波传输系统是将微波从发生器传输到加热腔的装置，一般由微波导轨和波导管组成，确保微波能够有效地进入腔体并与食物发生作用。
5. 加热腔：加热腔是微波炉内部的加热空间，通常由金属制成。
加热腔内有转盘或固定架，用于放置食物。
6. 安全控制组件：安全控制组件是微波炉的重要部分，确保使用者的安全。
例如，微波传输系统断电时会导致微波发生器关闭，以防止泄露。
二、微波炉的电路原理微波炉的电路主要由微波发生器和控制系统两部分组成。
1. 微波发生器电路：微波发生器电路主要由微波振荡器、发射管和波导等组件构成。
当微波炉启动时，微波振荡器产生微波信号；发射管将微波信号转化为微波辐射并输送到波导；波导将微波引导至加热腔内，与食物分子发生作用。
2. 控制系统电路：控制系统电路负责接收用户设置的参数，并根据设置的时间、功率等参数来控制微波炉的工作状态。
一般来说，控制系统电路由电脑芯片、显示屏、按键等组成。
用户通过按键来设定加热时间和功率，然后电脑芯片解析并执行相应的操作。
此外，为了确保微波炉的安全运行，还包含了一些重要的保护电路。
例如，温度保护电路可以监测加热腔内的温度，并在超过设定阈值时停止加热。
漏电保护电路可以检测漏电情况并切断电源，以确保使用者的安全。
微波炉的结构和电路原理

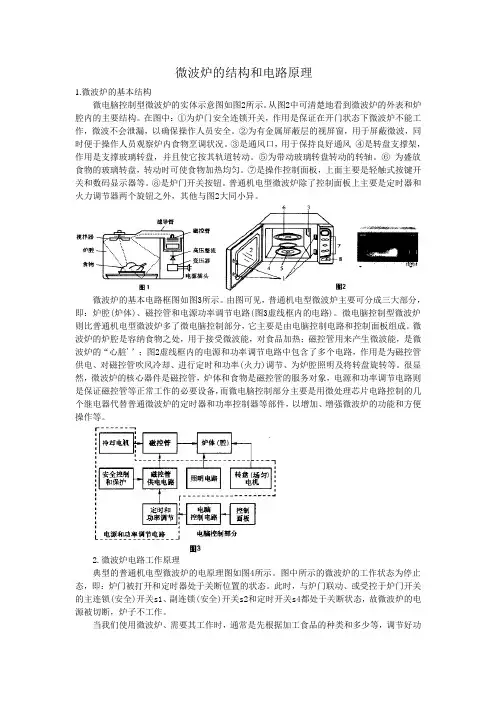

微波炉的结构和电路原理1.微波炉的基本结构微电脑控制型微波炉的实体示意图如图2所示。
从图2中可清楚地看到微波炉的外表和炉腔内的主要结构。
在图中：①为炉门安全连锁开关，作用是保证在开门状态下微波炉不能工作，微波不会泄漏，以确保操作人员安全。
②为有金属屏蔽层的视屏窗，用于屏蔽微波，同时便于操作人员观察炉内食物烹调状况。
③是通风口，用于保持良好通风④是转盘支撑架，作用是支撑玻璃转盘，并且使它按其轨道转动。
⑤为带动玻璃转盘转动的转轴。
⑥为盛放食物的玻璃转盘，转动时可使食物加热均匀。
⑦是操作控制面板，上面主要是轻触式按键开关和数码显示器等。
⑧是炉门开关按钮。
普通机电型微波炉除了控制面板上主要是定时器和火力调节器两个旋钮之外，其他与图2大同小异。
微波炉的基本电路框图如图3所示。
由图可见，普通机电型微波炉主要可分成三大部分，即：炉腔(炉体)、磁控管和电源功率调节电路(图3虚线框内的电路)。
微电脑控制型微波炉则比普通机电型微波炉多了微电脑控制部分，它主要是由电脑控制电路和控制面板组成。
微波炉的炉腔是容纳食物之处，用于接受微波能，对食品加热；磁控管用来产生微波能，是微波炉的“心脏'’；图2虚线框内的电源和功率调节电路中包含了多个电路，作用是为磁控管供电、对磁控管吹风冷却、进行定时和功率(火力)调节、为炉腔照明及将转盘旋转等。
很显然，微波炉的核心器件是磁控管，炉体和食物是磁控管的服务对象，电源和功率调节电路则是保证磁控管等正常工作的必要设备，而微电脑控制部分主要是用微处理芯片电路控制的几个继电器代替普通微波炉的定时器和功率控制器等部件，以增加、增强微波炉的功能和方便操作等。
2.微波炉电路工作原理典型的普通机电型微波炉的电原理图如图4所示。
图中所示的微波炉的工作状态为停止态，即：炉门被打开和定时器处于关断位置的状态。
此时，与炉门联动、或受控于炉门开关的主连锁(安全)开关s1、副连锁(安全)开关s2和定时开关s4都处于关断状态，故微波炉的电源被切断，炉子不工作。
微波炉的结构和电路原理
微波炉的结构和电路原理微波炉是现代化厨房中常见的电器之一，通过利用微波的能量来制作和加热食物。
下面将详细介绍微波炉的结构和电路原理。
1.外壳：微波炉的外壳一般由金属制成，以阻挡微波泄漏。
2.控制面板：控制面板用于设置微波炉的工作时间、功率和其他设置。
3.腔体：腔体是放置食物的部分，通常由耐热的材料如玻璃或陶瓷制成，以容纳食物，并能在微波炉中进行加热。
4.微波产生器：微波炉内部有一个微波产生器，通常使用磁控管（Magnetron）来产生微波辐射。
5.托盘和转盘：微波炉内部通常有一个托盘和转盘机制，用于旋转食物，以确保均匀的加热。
微波炉的电路原理：1.电源电路：微波炉的电源电路主要由变压器和整流器组成。
变压器将电源的交流电压变成较低的电压，并通过整流器将交流电转换为直流电。
2.控制电路：控制电路用于接受用户设置的参数，例如设定工作时间和功率等。
控制电路将这些参数转换为合适的信号，用于控制微波炉的操作。
3.微波辐射电路：微波炉的微波辐射电路主要由磁控管和波导管组成。
磁控管通过将电子束聚焦在其阳极上来产生微波辐射。
辐射产生后，通过波导管输送到腔体内对食物进行加热。
4.传感器电路：微波炉通常配备了传感器，用于检测食物的温度和湿度。
传感器电路将实时的温度和湿度数据反馈给控制电路，以调整微波炉的加热参数。
5.安全保护电路：为了保证微波炉的安全使用，通常还会配备一些安全保护电路。
例如，炉门开启时会自动切断微波辐射电路，防止微波泄漏。
通过上述的结构和电路原理，微波炉能够将电能转换为微波辐射，并通过加热食物来实现快速、高效的烹饪和加热。
微波炉的结构和电路原理的设计和优化对于其工作性能和安全性至关重要，因此在设计和制造微波炉时需要严格遵守相关的电气安全标准和规定。
微波炉的基本外形结构分析
(4)磁控管 磁控管是微波炉的心脏，微波能就是由它产生并发射出 来的。磁控管工作时需要很高的脉动直流阳极电压和约 3～4V的阴极电压。由高压变压器及高压电容器、高压二 极管构成的倍压整流电路为磁控管提供了满足上述要求的 工作电压。
高压变压器初级绕组之前至微波炉电源入口之间的电 路为低压电路（也包括了控制电路），主要包括保险管、 热断路器保护开关、联锁微动开关、照明灯、定时器及功 率分配器开关、转盘电机、风扇电机等。
二、冷却。 冷却是保证磁控管正常管工作的条件之一，大功率磁控
管的阳极常用水冷，其阴极灯丝引出部分及输出陶瓷窗同 时进行强迫风冷，有些电磁铁也用风冷或水冷。冷却不良 将使管子过热而不能正常工作，严重时将烧坏管子。应严 禁在冷却不足的条件下工作。
三、合理调整阴极加热功率。 磁控管起振后，由于不利电子回轰阴极使阴极温度升高
大功率连续波磁控管常用轴向能量输出器，输出天线通 过极靴孔洞连接到阳极翼片上。天线一般做成条状或圆棒 也可为锥体。整个天线被输出窗密封。
输出窗常用低损耗特性的玻璃或陶瓷制成。它不须保证 微波能量无损耗的通过和具有良好的真空气密性。大功率 管的输出窗常用强迫风冷来降低由于介质损耗所产生的热 量。
4.磁路系统： 磁控管正常工作时要求有很强的恒定磁场，其磁场感应
返回
继续
微波炉图片：
微波炉的基本外形和构造 : ①门安全联锁开关——确保炉门打开，微波炉不能工作， 炉门关上，微波炉才能工作； ②视屏窗——有金属屏蔽层，可透过网孔观察食物的烹 饪情况； ③通风口——确保烹饪时通风良好； ④转盘支承——带动玻璃转盘转动； ⑤玻璃转盘——装好食物的容器放在转盘上，加热时转 盘转动，使食物烹饪均匀； ⑥控制板——控制各档烹饪； ⑦炉门开关——按此开关，炉门打开。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
➢微波加热原理
家用微波炉选用2450MHz频率的微波来加热食物，水等极性食物分子在 这样的微波场中将每秒摆动24.5亿次，分子之间由于摩擦产生大量的热量 ，于是食物被“煮”熟了，这就是微波炉的加热原理 ，是一种物理加热 。
20L/21L 无转盘
EM-F2118/F2117/F2116/128/208系列
23L无转盘 EM-L320/310系列
24L/25L 无转盘
EM-2416EB1/259EB1/L520/L568/L530系列
30L无转盘 EM-3010EB1系列
.
27
目录
一、产品结构知识简介 二、产品工作原理、主要功能简介 三、产品主要执行标准及性能指标简介 四、产品单元成本、功能配置简介
.
17
阴极 阳极 微波引出天线
谐振腔
２、高压产生部件：高压变压器
高压变压器是一种漏磁变压器在一定电压范围内起到稳定输出电压作用。
高压次极输出线
灯丝线圈
初级输入端子
.
18
３、倍压整流部件：高压电容、高压二极管
高压电容和高压二极管组成的倍压整流电路，将变压器产生的ＡＣ２１００交流
电转化成ＤＣ４２００Ｖ，
板
电 脑
器
定 时
.
25
➢腔体组件
腔体是微波炉的主要结构部件，是由腔体主体、前面板、顶板、后面板、波导等部件通过铆接或焊接形成组件 ，磁控管、变压器、底板、门体、控制板、外箱体等部件都安装在腔体上形成整机。目前腔体共7大平台。
腔体平台 标称容量
20L转盘
小23转盘
23L转盘 20L/21L 无转盘
23L无转盘 24L/25L 无转盘
扇
波导
磁控 管
发 射 微 波
.
➢微波炉基本组成结构
微波炉结构主要由腔体部件、微波传输系统、结构支撑部件、电气控制系统、门体部件 、 连锁 保护系统、电器部件组成
腔体部件
由腔体组件、天线组件、天线轴承、玻璃底板/ 转盘、加热管防护网等组成。
微波传输系统 由波导、波导连板、天线组件、天线电机组成
结构支撑部件 由底板、外箱体、滚轮支座、底脚、等组成。
微波炉（无转盘） 产品知识讲解
技术研究院 2013年10月
目录
一、产品结构及主要零部件简介 二、产品工作原理、核心功能简介 三、产品主要执行标准及性能指标简介 四、产品单元成本、功能配置简介
.
2
➢微波炉结构简图
腔体 食物盛放加热处
3
高压变压器 高压电容 高压二极管 构成供电电路
变压器
供电系统
风 风冷却
在不同的腔体平台基础上，派生出的不同造型，仍然在产的机型系列如下。
腔体平台
造型系列
20L转盘 EM-T2012EB1/T2012ES2/T2013EB5/T2013EB6/T2013EB6-A/伊莱克斯造型系列
小23转盘 EM-T2312EB3/T2312ES4
23L转盘 EM-T2313EB5/T2313EB6/T2313EB6-A
30L无转盘
腔体尺寸(mm) 306X309X204 290X328X216 340X333X218 290X328X216 327X333X226 320X325X235 355X350X238
26
实际注水容积 16.8L 20.6L 23.2L
18.7/19.4 22.5L
22.8L/23.4L 29.6L
电气控制系统
由控制板、电脑板、键盘、塑贴、红外/湿度/热 敏电阻、温控器等组成
门体部件
由门主体组件、铰链、门盖、门面板、把手等 部件组成。
连锁保护系统 由开关支架、连杆、微动开关等组成。
电器部件
有磁控管、变压器、风扇电机、天线电机等。
.
4
➢腔体灌胶组件
腔体组件 天线组件 加密封硅胶 高硼玻璃底部
.
微波经过波导传输到炉腔底部的波导口，经过天线的耦合作用发射到炉腔内，通 过旋转天线的搅拌作用提高微波场在炉腔内的均匀程度，天线电机是用来带动天 线旋转的电机
天 线
天
线
电
机
天
线
轴
承
.
22
7、防止微波泄漏结构：门主体及门体吸收条
少量微波从门与前面板间隙泄漏出来，会被门主体上的扼流结构：吸收条吸收， 保证了整机的微波泄漏量在要求的范围内
.
11
.
12
➢面架部装
门臂
门臂弹簧
腔体组件
门组件 控制板 组件
13
磁控管
外箱体
磁控管出风道
.
限位 隔板
磁控管进风道
高压变压器
.
14
微波炉主要部件
.
15
１、微波产生部件：磁控管
微波产生部件磁控管是一种利用高电压和强磁场将电能转化成微波能的器件 。
穿芯电容
微波发射端
安装板
强磁铁
散热片
.
16
磁控管管芯内部结构
.
材质·处理 喷涂
喷涂/不锈钢 喷涂/不锈钢 喷涂/不锈钢 喷涂/不锈钢
不锈钢 不锈钢
整机外形尺寸(mm) 440X356X260 470X395X283 495X420X290 470X395X304 495X420X310 490X410X325 510X453X344
✓不同腔体平台派生机型系列
5
波导组件 天线轴承 天线电机
.
6
➢腔体部装
加热管防护网 加热管支架 腔体组件 滚轮支架
开关支架
.
7
石英加热管 风扇支架 加热管支架 电机 高压电容 高压变压器 安装板
炉灯风道
.
8
➢门体组件部装
9
把手组件 门玻璃外
门盖 门主体组件
扼流圈
.
.
10
➢控制板部装
装饰板 塑贴
电脑版
控制板
薄膜键盘
高
压
二
极
高
管
压
电
容
.
19
4、冷却部件：风扇电机
磁控管和高压变压器以及高压二极管在工作时会产生大量的热，需要进行强制冷
却，风扇电机就是用来对他们进行冷却的部件
风
扇
电 机
.
20
5、微波传输部件：波导
磁控管发射出来的微波经过波导传输到炉腔底部
天线电机安装板
波导
.
21
波导口
6、微波发射搅拌部件：天线电机、天线
体
门 主
门 主 体 吸 收 条
.
23
8、微波炉开门连锁保护结构：门开关系统
微波炉开门时，在出现微波泄漏之前必须切断发生微波器件的电源，门开关系统
就是保证开门时安全的系统，共有3个微动开关
门感应开关
门连锁监控开 关
门连锁开关
.
24
9、程序控制部件电脑板
电脑板用于控制微波加热时间及火力，并且可以将一些菜单固化在程序中，用户 可以直接选择该自动菜单，方便用户操作，低价位产品是用机械式定时器替代电 脑板）
.
28
➢微波简介
微波是波长在1米到1毫米之间的电磁波，其频率为300兆赫到300千兆赫。 远红外线与微波的波长接近，所以微波与可见光具有很多类似性质. ➢直线传播 ➢在一些物质中可穿透(如聚四氟乙烯） ➢在一些物质中被吸收（如水） ➢在一些物质表面被反射（如金属）
微波可用于雷达、通讯以及加热。
.
29
