地脚螺栓安装技术交底
地脚螺栓施工技术交底
3、砼浇筑时浇筑人员应提前准备好浇筑作业平台，如搭设临时平台，尽量避免直接踩踏在模板上作业。
4、砼浇灌完毕后，及时复测螺栓的实际值并做好记录，若发现超标现象，应及时采取措施进行纠正，直到满足要求。
徐州国华金属有限公司新工程项目，建设地点位于金山桥，建筑占地面积为53624.7平米，总建筑面积为56582.1，一期项目主要由1,2号厂房组成。其中2号厂房,，建筑面积为17330.1平米。1号厂房建筑面积为6237.3平米。
基础为柱下独立基础，建筑抗震设防类别为丙类，建筑结构安全等级为二级，框架抗震等级为三级。抗震设防烈度为7度。±0.000标高相对高程40.5m。
二、编制目的和依据
1编制目的
地脚螺栓的埋设精度直接影响到钢柱的安装精度以至整个钢结构工程的安装精度，地脚螺栓埋设中的微小误差都将影响到钢结构的吊装。为了精确安装地脚螺栓和以后能顺利吊装钢柱，特编制了本施工方案来指导地脚螺栓预埋。
2编制依据
1、地脚螺栓预埋工法
2、现行有效的国家或施工规范、规程、标准
3、蒂森克虏伯发动机零部件（中国）有限公司新工厂项目工程图纸。
b、严格察看图纸要求，相应组合好的螺栓对号放置于短柱内，将螺栓专用卡具上弹射轴线与轴线控制网引设的轴线进行校核，每个螺栓的标高进行复核校正。经校核无误后，拆除上口卡具，以确保混凝土浇捣密实。该卡具可作为同类型位置螺栓定位重复使用。
c厂房3基础较深，地梁顶标高为-0.35，短柱地脚螺栓待基础、地梁混凝土浇筑完成后，先安装固定短柱模板，模板固定足够刚度后，在模板上口定出钢柱十字轴线，并在模板内口对角标出标高刻度，在将螺栓组合骨架放入短柱，与轴线对其，卡具板面与水平点持平，调整结束后，连接螺栓骨架与短柱钢筋（电焊连接），复核无误后再焊接牢固（做法见下图）
钢结构预埋地脚螺栓技术交底
钢结构预埋地脚螺栓技术交底.docx 钢结构预埋地脚螺栓技术交底
1. 引言
本文档旨在对钢结构预埋地脚螺栓的技术要求和施工流程进行
详细交底，以确保施工过程安全、高效。
2. 技术要求
2.1 螺栓选型
选择适当规格的螺栓，确保其强度和耐腐蚀能力满足设计要求。
2.2 预埋深度
根据设计要求和现场土壤条件，确定预埋深度，确保螺栓与地
基牢固连接。
2.3 钢结构制作
在钢结构制作过程中，预留与螺栓规格相匹配的孔洞，并在钢
结构中预先埋设螺栓，确保孔距和位置准确。
3. 施工流程
3.1 基础处理
清理基础表面，确保无杂物和污垢，以保证螺栓与基础充分接触。
3.2 螺栓安装
将螺栓垂直插入预留孔洞中，确保螺栓与钢结构居中对齐，同
时遵循预设的预埋深度。
3.3 固定螺母
在螺栓顶部安装螺母，并适当使用扳手紧固螺母，确保螺栓紧
固牢固。
3.4 螺栓保护
在螺栓顶部安装适配的保护盖，以防止螺栓受到外界环境的侵
蚀和损坏。
4. 安全注意事项
- 在施工过程中，严格遵守安全操作规程，确保工人人身安全。
- 根据现场实际情况选择合适的个人防护设备，如安全帽、安
全鞋等。
- 确保螺栓和螺母质量可靠，避免出现强度不足或螺丝松动等
问题。
以上为钢结构预埋地脚螺栓技术交底的文档内容，供参考使用。
在实际施工中，请根据具体情况进行调整和补充。
钢结构厂房地脚螺栓安装技术交底
钢结构厂房地脚螺栓施工技术交底施工企业：富凯集团有限公司№：(津建安表22)1.2.4具体需要熟悉的有：螺栓规格、数量，轴距尺寸，每轴之间垮距尺寸，预埋种类等做到心中有数。
工作难点其注意的地方有：如何保证轴与轴之间平行，如何保证每轴距在规范要求内。
1.2.5实行三级交底制：技术部对项目部有关此工程项目经理、技术人员进行方案交底；项目经理对工程部分包队长，班组长进行交底；分包队长对班组长，员工进行交底。
1.3钢制模板制作1.3.1根据施工图纸对地脚螺栓做相应的钢制模板，其注意事项：1.3.1.1钢制模板其目的是控制预埋尺寸精度，提高预埋速度。
1.3.1.2模板采用4.5-6mm之间的钢板制作，板必须校平面度《1mm,若板厚度不够，则四周用Ø12mm钢筋焊接，加强模板钢性，如图红色虚线所示。
1.3.1.3如图1所示模板孔尺寸ØD+2,D为螺栓圆钢直径，A、B中心尺寸要求《1mm，中心线用垂直钢尺靠住，水笔一次性划出中心线，中心线必须醒目。
1.3.1.4单块模板总重量《50斤，便于预埋工人操作；对于螺栓预埋轴数较多的可以多制作一付模板，提高预埋效率。
1.4材料准备1.4.1施工现场必须搭制活动板房，用于办公、用餐、住宿、安放材料、工具，门窗必须用加强锁固定，防止材料、工具被偷。
1.4.2根据施工图纸及施工进度要求，提前五天提出分区、分段螺栓计划单，视实际情况组织螺栓分批进场，当天没预埋完的螺栓及工具应及时放回活动板房。
1.4.3材料、工具、螺栓、进场，钢制模板也随螺栓一起进场。
2.预埋工艺2.1工艺流程2.2施工预埋人员配备为确保地脚螺栓预埋工作顺利进行，我方特选出优秀的施工管理人员及熟练的专业技术工人进行预埋。
在整个预埋过程中需要施工员1名、质检员1名、钢筋工2名、木工1、电焊工2名、预埋配合人员4-8名，视实际情况对当天进行预埋的人员调整，根据地脚螺栓的预埋要求需经纬仪1台、水准仪1台用于定位、操平。
地脚螺栓技术交底(完整版)
C-2
编号
工程名称
银河搜候中心工程
交底日期
2010年9月8日
施工单位
中建一局建设发展公司
分项工程名称
钢结构安装
交底提要
地脚螺栓埋设
③钢筋标高确定后，将定位钢筋点焊在柱箍筋上，并根据螺栓的位置再加焊2根辅助定位钢筋，钢筋应保持水平，不得倾斜。
④钢筋定位后，将定位板法兰盘放置在钢筋上，检查其位置是否合适，否则再做局部调整。定位法兰的厚度为3mm。
4.技术准备
预先将地脚பைடு நூலகம்栓的标高和轴线控制线放好，该项工作要在土建板标高处柱主钢筋绑扎完成固定后进行，防止放线偏差；预先制作定位法兰盘，在法兰盘上放出钢柱的中心线，便于控制偏差。
5.主要施工方法及技术措施
①轴线确定根据设计要求，将轴线按规定弹在横梁钢筋上，在此基础上初步确定地脚螺栓的位置，对梁筋做局部的间距调整，达到螺栓能顺利通过梁筋。
技术交底记录
表C-2
编号
工程名称
银河搜候中心工程
交底日期
2015年9月23日
施工单位
中建一局建设发展公司
分项工程名称
钢结构安装
交底提要
地脚螺栓埋设
交底内容：
1.主要编制依据
1.1钢结构工程施工质量验收规范GB 50205-2001
2.工程概况
本工程主体为门式钢架轻型房屋钢结构，檐口高度为12.3米，总建筑面积约11601.346平方米。
②定位钢筋是用来辅助固定地脚螺栓的，根据混凝土浇注顶面标高和柱脚底板标高来确定其位置，钢筋高出混凝土浇注顶面50mm为宜。需要土建配合，在浇注混凝土时，确保此标高准确。
审核人
交底人
接受交底人
预埋地脚螺栓安全技术交底模板
一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 施工地点：____________________4. 施工内容：____________________5. 施工期限：____________________二、安全技术交底1. 预埋地脚螺栓的作用及重要性预埋地脚螺栓是钢结构、混凝土结构等基础工程的重要组成部分，其作用是确保结构稳定性、承载能力和抗震性能。
预埋地脚螺栓的准确性和牢固性直接关系到整个工程的安全和使用寿命。
2. 预埋地脚螺栓施工前的准备工作（1）熟悉施工图纸，明确预埋地脚螺栓的位置、数量、规格和埋设深度。
（2）检查预埋地脚螺栓的质量，确保其符合设计要求和规范标准。
（3）准备好预埋地脚螺栓所需的工具和材料，如钻机、锤子、扳手、胶布、塑料袋等。
3. 预埋地脚螺栓施工过程中的安全注意事项（1）施工前，对施工现场进行安全检查，确保无安全隐患。
（2）操作人员必须佩戴安全帽、安全带等个人防护用品。
（3）钻孔过程中，注意钻头与孔壁的距离，防止钻头偏移。
（4）在钻孔过程中，如遇坚硬岩石，应采取适当措施，如加大钻头直径、调整钻头角度等。
（5）钻孔过程中，注意观察孔内情况，发现异常情况及时处理。
（6）预埋地脚螺栓时，确保螺栓位置准确，垂直度符合要求。
（7）浇筑混凝土过程中，避免震动棒直接作用于预埋地脚螺栓。
（8）混凝土凝固过程中，如发现预埋地脚螺栓偏移，应及时调整。
4. 预埋地脚螺栓施工后的验收及处理（1）预埋地脚螺栓施工完成后，由专业人员进行验收，确保其位置、垂直度和埋设深度符合设计要求。
（2）验收合格后，对预埋地脚螺栓进行加固处理，确保其牢固可靠。
（3）对不合格的预埋地脚螺栓进行整改，直至符合要求。
三、应急措施1. 如发生预埋地脚螺栓偏移、倾斜等情况，应立即停止施工，查找原因，采取相应措施进行整改。
2. 如发生安全事故，应立即启动应急预案，按照规定程序进行处理。

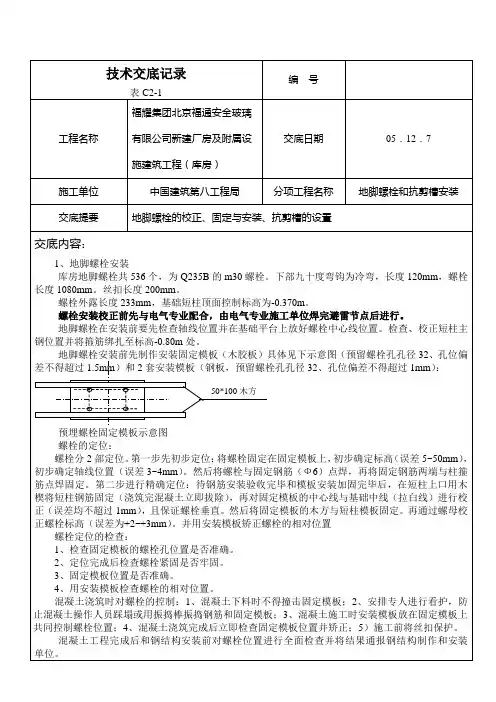

库房地脚螺栓安装技术交底记录
螺栓安装校正前先与电气专业配合，由电气专业施工单位焊完避雷节点后进行。
地脚螺栓在安装前要先检查轴线位置并在基础平台上放好螺栓中心线位置。检查、校正短柱主钢位置并将箍筋绑扎至标高-0.80m处。
地脚螺栓安装前先制作安装固定模板（木胶板）具体见下示意图（预留螺栓孔孔径32、孔位偏差不得超过1.5mm）和2套安装模板（钢板，预留螺栓孔孔径32、孔位偏差不得超过1mm）：
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当作分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
预埋螺栓固定模板示意图
螺栓的定位：
螺栓分2部定位。第一步先初步定位：将螺栓固定在固定模板上，初步确定标高（误差5~50mm），初步确定轴线位置（误差3~4mm）。然后将螺栓与固定钢筋（Ф6）点焊，再将固定钢筋两端与柱箍筋点焊固定。第二步进行精确定位：待钢筋安装验收完毕和模板安装加固完毕后，在短柱上口用木楔将短柱钢筋固定（浇筑完混凝土立即拔除），再对固定模板的中心线与基础中线（拉白线）进行校正（误差均不超过1mm），且保证螺栓垂直。然后将固定模板的木方与短柱模板固定。再通过螺母校正螺栓标高（误差为+2~+3mm）。并用安装模板矫正螺栓的相对位置
交底日期
05．12．7
施工单位
中国建筑第八工程局
分项工程名称
地脚螺栓和抗剪槽安装
交底提要
地脚螺栓的校正、固定与安装、抗剪槽的设置
交底内容：
抗剪槽设置采用高密度100mm厚苯板直接固定在螺栓固定模板背面的50或100厚十字木方上共同组成，保证基础上抗剪槽深度不小于130mm。待钢结构安装前将苯板剔除清理完毕。
设备安装技术交底
设备安装技术交底设备安装是一项复杂且关键的工作，它直接影响到设备的正常运行和使用寿命。
为了确保设备安装工作的顺利进行，提高安装质量，减少安全事故的发生，特进行本次设备安装技术交底。
一、安装前的准备工作1、熟悉设备安装图纸和技术要求在安装设备之前，安装人员必须认真阅读设备安装图纸和技术要求，了解设备的结构、性能、安装方法和注意事项等。
如果对图纸和技术要求有疑问，应及时与设计人员或技术负责人沟通。
2、检查设备及零部件在设备安装前，应对设备及零部件进行仔细的检查，确保其质量符合要求。
检查内容包括设备外观是否完好无损，零部件是否齐全，规格型号是否符合要求等。
如发现设备或零部件存在质量问题，应及时通知供应商进行更换。
3、准备安装工具和设备根据设备安装的需要，准备好相应的安装工具和设备，如扳手、螺丝刀、吊车、电焊机等。
同时，要对安装工具和设备进行检查和调试，确保其性能良好，能够正常使用。
4、确定安装场地和基础安装场地应平整、坚实，具备良好的排水条件。
设备基础应按照设计要求进行施工，其强度和尺寸应符合要求。
在安装设备前，应对安装场地和基础进行验收，确保其符合安装要求。
二、设备安装的基本要求1、安装精度要求设备的安装精度直接影响到设备的运行性能和使用寿命。
在安装过程中，应严格按照设备安装图纸和技术要求进行安装，确保设备的水平度、垂直度、同轴度等精度指标符合要求。
2、安装顺序要求设备的安装应按照一定的顺序进行，一般为先安装主机，再安装附属设备；先安装大件，再安装小件；先安装内部结构，再安装外部结构。
在安装过程中，要注意各部件之间的连接和配合，确保安装工作的顺利进行。
3、安装安全要求设备安装是一项高风险的工作，在安装过程中必须严格遵守安全操作规程，确保安装人员的人身安全和设备的安全。
安装人员应佩戴好安全帽、安全带等防护用品，严禁在安装现场吸烟、动火等。
三、设备安装的具体步骤1、设备吊运根据设备的重量和尺寸，选择合适的吊运工具和方法。
设备安装工程技术交底
专业的论文在线写作平台
设备安装工程技术交底
交底内容：
一、施工准备：
1、施工准备及基础验收：进入现场的机具、材料需办理验收记录；设备安装前，对基础进行全面检查验收和处理，基础的外表面不得有裂缝、孔洞、漏筋现象；基础表面应铲麻面；地脚螺栓孔中杂物应清理干净。
设备基础验收必须符合施工及验收规范的要求。
二、设备安装
I.地脚螺栓在安装前，应将油脂和污垢或锈斑清除干净，螺纹部分应涂润滑油，以防时间长了拆卸困难；地脚螺栓安装前应垂直，不垂直度不应超过10‰，尾度弯钩处不得碰壁和孔底，距孔底至少有30~100mm间隙；距孔壁各个方面的间隙不得少于15mm。
板紧螺母后，螺栓必须露出螺母2~3牙。
II.垫铁应均匀、对称、整齐地放在地脚螺栓两侧，相临两组间距不大于500mm，每组垫铁不超过4块，总高30~70mm；二次灌浆前，各垫铁组应点焊牢固，并将灌浆清理干净；灌浆前，用细碎石砼捣固密实，注意不要碰斜地脚螺栓，以保证设备安装精度。
III.设备就位后，其主轴中心线应与基础上的墨线相重合，允许偏差为5mm，找正时，标高允许偏差为±5mm，水平度允许偏差：纵向0.5mm/m，横向0.01 mm/m。
静置设备垂直度允许偏差H/1000，且不大于30mm。
三、水泵单机试运转
先将泵壳和出水管灌满水，再将出水管阀门关闭，开。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、施工准备：1主要机具:
分部（子分部）工程名称雨棚基础部分分项工程名称雨棚基础地脚螺栓安装施工单位中铁十局集团建筑工程有限公司交底日期2012.05.06
交底人接受父底人数作业班组
第三步固定：地脚螺栓位置调试完成后将定位模板点焊与基础模板之上，点焊过程中经纬仪检测;
第四步固定：精确控制地脚螺栓丝顶标高。
（6）用校准后的经纬仪调整、复核各个螺栓组的整体平面位置尺寸，经检查尺寸精度符合要求后，方可进入下道工序。
三、质量标准地脚螺栓组尺寸
1保证项目：
允许偏差项目，见表1-1 O
地脚螺栓组尺寸精度允许偏差
序号项目允许偏差（伽）检验方法
1整体平面位置2用经纬仪检查
2咼度尺寸2用水平仪检查
3垂直度1用铅垂线检查
2、锚栓尺寸要求，见表1-2
表1-2锚栓尺寸
D (mm) 锚栓类型B(mm)A(mm)L(mm)
3232001501160
4226501201550
4517301201630
四、混凝土浇筑
为防止混凝土浇灌完成之后螺栓被污染，在混凝土浇灌之前，应将螺栓丝扣部分打油后用塑料胶带包扎好。
n型锚栓
II型锚栓*。
