SM系列三螺杆泵样本

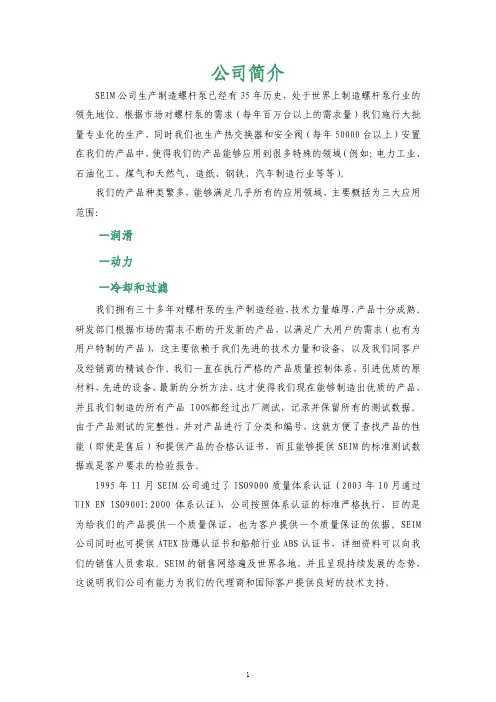

1-SEIM综合样本201104
Typical applications
典型应用
Lube systems
润滑行业
API 676 system compliant ＡＰＩ６７６化工行业
Cooling and Refrigeration systems 冷却制冷行业
以外还提供电机，冷却器等
售后服务
SEIM 产品性能可靠，使用持久，我们会提
供适当的保质期。无论设备是否需要维修，我
们都有服务总部并且安排合格的技术人员提供
技术支持。我们将会遵照公司的经营理念，和
客户建立良好的合作伙伴关系，通过行动持续
不断的改善产品的质量。
2
３
MANUFACTURING PROGRAM 产品列表 Screw Pumps 螺杆泵
铸铁
G
Cast iron G
水平安装
H
Horizontal mounting H
渗氮钢
I
Nitrided steel I
磁性联轴器
L
机械密封
M
Magnetic driving coupling L Mechanical Seal M
其他密封形式
O
Other Sealing method O
联轴器直接连接
M
G (GGG-40) I
M
IN/OUT ports connection type 进／出口连接形式
B, F
F
F
A
A
c u stom
Integrated relief valve(Y=yes 集成溢流阀 Ｙ＝带
三螺杆泵产品样本(申贝泵业)
320
185
190
340
395
210
435
255
490
236
9
3GBW45，3G45 型 卧式泵外形及安装尺寸
三螺杆泵样本资料
外形安装尺寸（mm）
泵规格 机座号
AD
L
L1
L2
B
B1
B2
H
Y90L
155
345
430
680
Y100L 180
390
355
315
315
205
415
705
45x4-36 Y112M 190
410
Y132S
485
45x3-46
210
485
800
380
340
340
217
Y132M
525
45x2-52
Y160M
610
255
580
925
430
300
390
245
Y160L
655
10
3GFBW45，3GF45 型 法兰式泵外形及安装尺寸
三螺杆泵样本资料
泵规 机座
外形安装尺寸（mm）
格
号
AD L L1 L2 L3 L4 L5 L6 B B1 B2 H D1 D2 D3 D4 D5 D6
3、绷得吸入管路系统设计时应满足泵的吸入条件，即：
其中：H：泵吸入高度（m）.
H=Hs-v²/2g-h
Hs：泵吸上真空高度（m）.
v：泵的吸入口流速（m/s）.
g：重力加速度（m/s²）.
h：泵吸入管道中液力损失之和（m）.
由上式可知，泵的吸入高度与泵的吸上真空高度、泵的入口流速和泵吸入端管路长短、弯
三螺杆泵知识手册
三螺杆泵知识手册一、结构1.泵内主要运转元件为三根螺杆两根从杆，螺杆在泵体内装衬套内以相当’的间隙啮合旋转。
一端为前盖，另一端为后盖。
2.立式泵的后盖为圆盘底脚。
3.泵密封腔内的滚动轴承起固定主杆的位置的作用，并承受立式三根螺杆的重量。
4.泵可配备随机安全阀，阀装在泵体上。
5.芯子式泵没有泵体，可直接安装在油箱、油罐上。
二、原理三根螺杆在啮合旋转时在齿型间形成了沿轴向匀速移动的密封腔，将液体由进口平稳地输送到出口。
作用在齿面上的轴向活塞平衡。
因此轴承仅受剩余轴向力。
从杆是液压驱动的，仅克服由液体摩擦引起的扭距，主要起密封作用，而非传递动力元件。
密封腔通过衬套上的回油管与吸入腔相通，压力受吸入腔的压力支配。
密封腔上装有控制阀，调整阀弹簧可使密封腔获得较低的正压，防止气体进入和密封的干运转，预压弹簧可使轴封处产生一定的压力。
腔内压力应在0.05～0.1MPa。
三、安装1、螺杆泵安装准备螺杆泵安装准备工作内容:（1）检查螺杆泵电机，确知在运输和装卸过程中没有损伤。
（2）检查工具和起重机械，并检查机器的基础。
2、三螺杆泵安装要求（1）、三螺杆泵安装前检查泵的油封是否良好，并检查泵在运输过程中是否损坏，可用手转动联轴器是否有卡劲的现象，如有则应拆泵进行清洗，修理和校正。
（2）、三螺杆泵安装泵的进油和排油管道时，其管径不得’于泵的进油和排油口径，进油管道不得过长，弯头不得过多，否则将影响泵的工作状态。
（3）、当有两台以上的三螺杆泵安装在同一条管线上，为便于泵的启动，在进泵的排油管上’安装逆止阀。
（4）、对于在较高温度（60℃以上）下输送粘度大的油类（如：重油）的备用泵，需是热备用泵，否则泵在低温下启动会造成电机过载或泵损坏.3、螺杆泵安装规范（1）、泵不应在无液体或出口阀门全闭的情况下启动，启动前泵内应灌注输送液体；（2）、输送液体温度高于60℃时，应按设备技术文件的规定进行预热；（3）、试运转时，尚应检查安全阀是否灵敏。

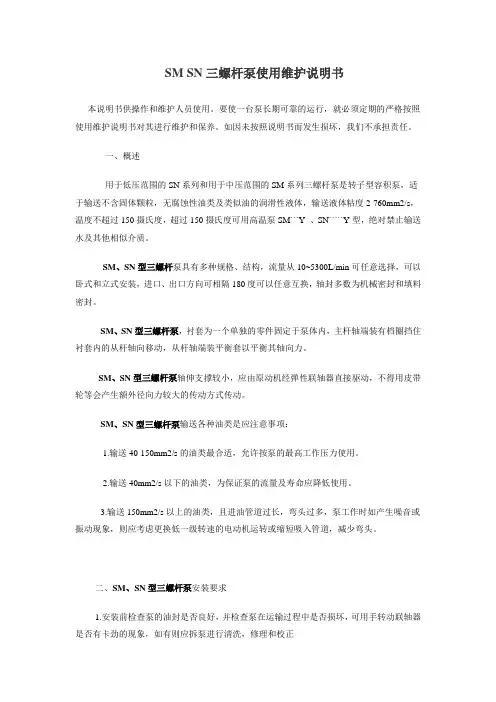

SM SN三螺杆泵使用维护说明书
SM SN三螺杆泵使用维护说明书本说明书供操作和维护人员使用。
要使一台泵长期可靠的运行，就必须定期的严格按照使用维护说明书对其进行维护和保养。
如因未按照说明书而发生损坏，我们不承担责任。
一、概述用于低压范围的SN系列和用于中压范围的SM系列三螺杆泵是转子型容积泵，适于输送不含固体颗粒，无腐蚀性油类及类似油的润滑性液体，输送液体粘度2-760mm2/s，温度不超过150摄氏度，超过150摄氏度可用高温泵SM```Y 、SN`````Y型，绝对禁止输送水及其他相似介质。
SM、SN型三螺杆泵具有多种规格、结构，流量从10~5300L/min可任意选择，可以卧式和立式安装，进口、出口方向可相隔180度可以任意互换，轴封多数为机械密封和填料密封。
SM、SN型三螺杆泵，衬套为一个单独的零件固定于泵体内，主杆轴端装有档圈挡住衬套内的从杆轴向移动，从杆轴端装平衡套以平衡其轴向力。
SM、SN型三螺杆泵轴伸支撑较小，应由原动机经弹性联轴器直接驱动，不得用皮带轮等会产生额外径向力较大的传动方式传动。
SM、SN型三螺杆泵输送各种油类是应注意事项：1.输送40-150mm2/s的油类最合适，允许按泵的最高工作压力使用。
2.输送40mm2/s以下的油类，为保证泵的流量及寿命应降低使用。
3.输送150mm2/s以上的油类，且进油管道过长，弯头过多，泵工作时如产生噪音或振动现象，则应考虑更换低一级转速的电动机运转或缩短吸入管道，减少弯头。
二、SM、SN型三螺杆泵安装要求1.安装前检查泵的油封是否良好，并检查泵在运输过程中是否损坏，可用手转动联轴器是否有卡劲的现象，如有则应拆泵进行清洗，修理和校正2.安装泵的进油和排油管道时，其管径不得小于泵的进油和排油口径，进油管道不得过长，弯头不得过多，否则将影响泵的工作状态。
3当有两台以上的泵安装在同一条管线上，为便于泵的启动，在进泵的排油管上必须安装逆止阀。
4．对于在较高温度（60℃以上）下输送粘度大的油类（如：重油）的备用泵，必须是热备用泵，否则泵在低温下启动会造成电机过载或泵损坏。
三螺杆泵的结构
三螺杆泵的结构.请中联朋友帮忙
三螺杆泵主要是由固定在泵体中的衬套(泵缸)以及安插在泵缸中的主动螺杆和与其啮合的两根从动螺杆所组成。
三根互相啮合的螺杆，在泵缸内按每个导程形成为一个密封腔，造成吸排口之间的密封。
泵工作时，由于两从动螺杆与主动螺杆左右对称啮合，故作用在主动螺杆上的径向力完全平衡 三螺杆泵主要是由固定在泵体中的衬套(泵缸)以及安插在泵缸中的主动螺杆和与其啮合的两根从动螺杆所组成。
三根互相啮合的螺杆，在泵缸内按每个导程形成为一个密封腔，造成吸排口之间的密封。
泵工作时，由于两从动螺杆与主动螺杆左右对称啮合，故作用在主动螺杆上的径向力完全平衡，主动螺杆不承受弯曲负荷。
从动螺杆所受径向力沿其整个长度都由泵缸衬套来支承，因此，不需要在外端另设轴承，基本上也不承受弯曲负荷。
在运行中，螺杆外圆表面和泵缸内壁之间形成的一层油膜，可防止金属之间的直接接触，使螺杆齿面的磨损大大减少。
更多知识，请登陆中国机械专家网，
/ 螺杆泵工作时，两端分别作用着液体的吸排压力，因此对螺杆要产生轴向推力。
对于压差小于10千克力/cm2的小型泵，可以采用止推轴承。
此外，还通过主动螺杆的中央油孔将高压油引入各螺杆轴套的底部，从而在螺杆下端产生一个与轴向推力方向相反的平衡推力。
【MechNet】。

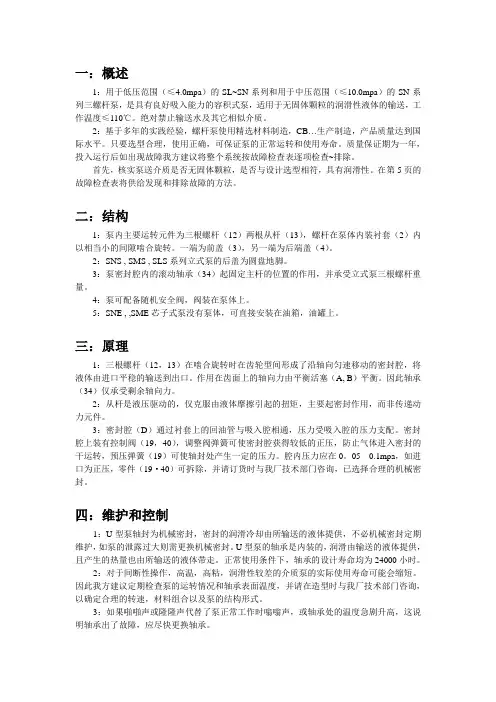

三螺杆泵使用维护说明书
一：概述1：用于低压范围（≤4.0mpa）的SL~SN系列和用于中压范围（≤10.0mpa）的SN系列三螺杆泵，是具有良好吸入能力的容积式泵，适用于无固体颗粒的润滑性液体的输送，工作温度≤110℃。
绝对禁止输送水及其它相似介质。
2：基于多年的实践经验，螺杆泵使用精选材料制造，CB…生产制造，产品质量达到国际水平。
只要选型合理，使用正确，可保证泵的正常运转和使用寿命。
质量保证期为一年，投入运行后如出现故障我方建议将整个系统按故障检查表逐项检查~排除。
首先，核实泵送介质是否无固体颗粒，是否与设计选型相符，具有润滑性。
在第5页的故障检查表将供给发现和排除故障的方法。
二：结构1：泵内主要运转元件为三根螺杆（12）两根从杆（13），螺杆在泵体内装衬套（2）内以相当小的间隙啮合旋转。
一端为前盖（3），另一端为后端盖（4）。
2：SNS , SMS , SLS系列立式泵的后盖为圆盘地脚。
3：泵密封腔内的滚动轴承（34）起固定主杆的位置的作用，并承受立式泵三根螺杆重量。
4：泵可配备随机安全阀，阀装在泵体上。
5：SNE , ,SME芯子式泵没有泵体，可直接安装在油箱，油罐上。
三：原理1：三根螺杆（12，13）在啮合旋转时在齿轮型间形成了沿轴向匀速移动的密封腔，将液体由进口平稳的输送到出口。
作用在齿面上的轴向力由平衡活塞（A, B）平衡。
因此轴承（34）仅承受剩余轴向力。
2：从杆是液压驱动的，仅克服由液体摩擦引起的扭矩，主要起密封作用，而非传递动力元件。
3：密封腔（D）通过衬套上的回油管与吸入腔相通，压力受吸入腔的压力支配。
密封腔上装有控制阀（19，40），调整阀弹簧可使密封腔获得较低的正压，防止气体进入密封的干运转，预压弹簧（19）可使轴封处产生一定的压力。
腔内压力应在0。
05---0.1mpa，如进口为正压，零件（19·40）可拆除，并请订货时与我厂技术部门咨询，已选择合理的机械密封。
四：维护和控制1：U型泵轴封为机械密封，密封的润滑冷却由所输送的液体提供，不必机械密封定期维护，如泵的泄露过大则需更换机械密封。
allweiler螺杆泵sn..er..原始说明书中文版
圈 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37 示图. 23 SN..ER..U2，内置式轴承，轴封填料 . . . . . . . 37 示图. 24 SN..ER..U4，内置式轴承，3个轴密封
目录
650.0002 ZHS – 550 411
BA-213.06
产品系列SN..ER..
5
本说明书
1 本说明书
本说明书 • 是泵的一部分 • 适用于所有提及的产品系列 • 描述在所有工作阶段安全正确的使用方法
置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 示图. 31 SN..ER..LB QW，外置式轴承，可添加润
滑油，冷却/加热轴密封圈，冷却（轴密封 圈） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 示图. 32 SN..ER..KA2，外置式轴承，不可添加润滑 油，轴封填料，推力轴承 . . . . . . . . . . . . . . . . . . . 40 示图. 33 SN..AR..D，外置式轴承，带压力端面密封， 无轴距，D14BS 适用于冷冻机油 . . . . . . . . . . 40 示图. 34 U8.23, SN..AR..U..BS，介质润滑的四点接触 球轴承，带压力端面密封，有轴距 . . . . . . . . . . 40 示图. 35 SN..ER..带有蒸汽加热盘/电热芯 . . . . . . . . . . 41
南京艾科泵业 SN 型三螺杆泵 使用维护说明书
®SN型三螺杆泵使用维护说明书operation specificationsof Three Screw Pump Type SN中国 南京艾科泵业有限公司CHINA NANJING AIKE INDUSTRIAL PUMP CO,.LTD地址:南京市迈皋桥经五路1-2号 邮编:210018电话*************85385832 传真*************公司网址: 电子邮箱: ********************************************目录CATALOGUE1、概述General (2)2、结构Construction (2)3、原理Method of Operation (3)4、维护和控制The maintenance and Control (4)5、泵的安装Erection of the Pump Unit (4)6、启动Starting up (5)7、泵的拆装Dismantling and Erection (6)8、机械密封Mechanical Sealing………………………………………第7~8页9、故障检查表Trouble List for Checking (9)10、附录（轴承、密封、阀）Appendix………………………………第10~11页1、概述1.1 用于低压范围的SN系列和用于中压范围的SM系列螺杆泵，是具有良好吸入能力的容积式泵，适用于低粘润滑性差液体的输送。
工作温度≤150℃，加热泵体适用于高粘、流动性差液体的输送，绝对禁止输送水及其相似介质。
1.2 基于多年的实践经验，螺杆泵使用精选材料制造，生产质量达到了高水平。
只要安装合理，使用正确，可保证泵的正常运转和使用寿命。
投入运行时如出现故障和差错，我方建议整个系统按故障检查表逐项检查。
首先检查现有操作条件是否与铭牌上的设计数据相符合。
在第6页上的故障检查表将提供您发现和排除故障的方法。
