混凝土搅拌站相关知识

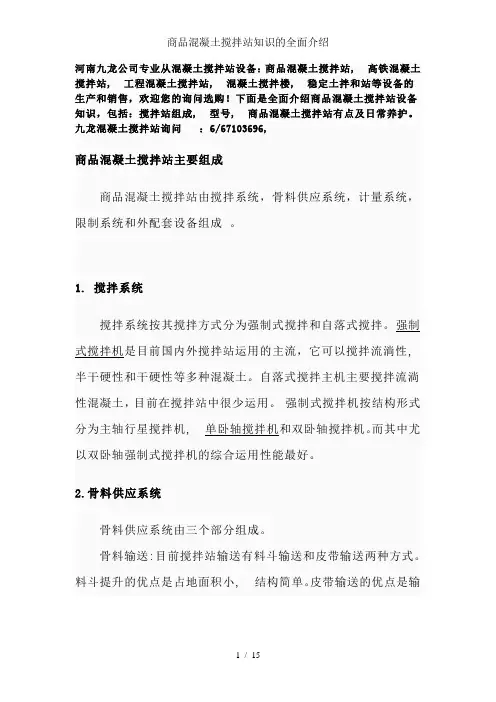

商品混凝土搅拌站知识的全面介绍
河南九龙公司专业从混凝土搅拌站设备：商品混凝土搅拌站, 高铁混凝土搅拌站, 工程混凝土搅拌站, 混凝土搅拌楼, 稳定土拌和站等设备的生产和销售，欢迎您的询问选购！下面是全面介绍商品混凝土搅拌站设备知识，包括：搅拌站组成, 型号, 商品混凝土搅拌站有点及日常养护。
九龙混凝土搅拌站询问：6/67103696,商品混凝土搅拌站主要组成商品混凝土搅拌站由搅拌系统，骨料供应系统，计量系统，限制系统和外配套设备组成。
1. 搅拌系统搅拌系统按其搅拌方式分为强制式搅拌和自落式搅拌。
强制式搅拌机是目前国内外搅拌站运用的主流，它可以搅拌流淌性, 半干硬性和干硬性等多种混凝土。
自落式搅拌主机主要搅拌流淌性混凝土，目前在搅拌站中很少运用。
强制式搅拌机按结构形式分为主轴行星搅拌机, 单卧轴搅拌机和双卧轴搅拌机。
而其中尤以双卧轴强制式搅拌机的综合运用性能最好。
2.骨料供应系统骨料供应系统由三个部分组成。
骨料输送:目前搅拌站输送有料斗输送和皮带输送两种方式。
料斗提升的优点是占地面积小, 结构简单。
皮带输送的优点是输送距离大, 效率高, 故障率低。
皮带输送主要适用于有骨料暂存仓的搅拌站，从而提高搅拌站的生产率。
粉料输送:混凝土可用的粉料主要是水泥, 粉煤灰和矿粉。
目前普遍采纳的粉料输送方式是螺旋输送机输送，大型搅拌楼有采纳气动输送和刮板输送的。
螺旋输送的优点是结构简单, 成本低, 运用牢靠。
液料输送:主要指水和液体外加剂，它们是分别由水泵输送的。
3. 计量系统计量系统是影响混凝土质量和混凝土生产成本的关键部件，主要分为骨料称量, 粉料称量和液体称量三部分。
一般状况下，每小时20立方米以下的搅拌站采纳叠加称量方式，即骨料（砂, 石）用一把秤，水泥和粉煤灰用一把秤，水和液体外加剂分别称量，然后将液体外加剂投放到水称斗内预先混合。
而在每小时50立方米以上的搅拌站中，多采纳各称物料独立称量的方式，全部称量都采纳电子秤及微机限制。
骨料称量精度≤2％，水泥, 粉料, 水及外加剂的称量精度均达到≤1％.4.限制系统搅拌站的限制系统是整套设备的中枢神经。
水泥混泥土搅拌培训教材
• 3.2皮带输送机 • 皮带输送机 具有传送量大、输送距离大、效率高、故障率低、布置
方便等优点。
15
• 种类：水平皮带输送机和倾斜皮带输送机。 • 水平皮带输送机基本结构如下图所示，由驱动装置、机架、输送带、
张紧装置、改向滚筒、托辊、清扫器等组成。调节螺杆用于张紧输送 带和调节输送带运行状态，使输送带运行在正常位置。托辊是用于支 承输送带及输送带上所承载的物料，保证输送带稳定运行的装置。清 扫器用于清扫输送带上黏附的物料。导料斗用于调整所输送物料的落 料点，使它落到设定位置上。
• 计量开始时螺旋输送机得到信号，开始启动，输送粉料到计量斗，计 量斗一部分空气和粉尘通过排气管到达收尘装置。当粉料的重量达到 预先设定的重量值时，螺旋输送机停止输送粉料，完成计量。当气动 蝶阀得到卸料的指令后，气动蝶阀动作，开门卸料。与此同时震动器 开始震动，加快卸料速度。称空后气动蝶阀延时动作，关闭卸料口， 停止震动。
16
• 倾斜皮带输送机由驱动装置、机架、输送带、托辊、改向滚筒、张紧 装置、清扫器、机罩、检修走道、接料板、调节螺杆和急停开关等组 成。
17
• 张紧装置是使输送带具有足够的张力，保证输送带和传动滚筒间产生 摩擦力使输送带不打滑，同时可以调整输送带长度变化所带来的影响。
• 机罩主要起防尘、防雨作用，因起风容易将骨料中粉尘吹起，污染环 境，而输送带在雨天被淋湿后，容易引起皮带打滑。
3
• 分类：
• 混凝土搅拌站（楼）按照骨料仓和物料的计量秤的位置分 为混凝土搅拌站和混凝土搅拌楼。
• 混凝土生产流程中骨料配料计量装置在搅拌主机正上方的 称为混凝土搅拌楼；混凝土生产流程中骨料配料计量装置
在搅拌主机位置以下的称为混凝土搅拌站。
混凝土搅拌站安全培训资料(正式)
事故报告
及时上报事故，准确记录事 故原因和伤害情况，以便事 后分析和改进。
紧急疏散
确保员工熟悉疏散计划和紧 急出口位置，提高逃生安全 性。
急救培训
培训员工基本急救知识和技 能，提供及时的急救措施。
事故案例分析和教训
事故案例1
分析一起混凝土搅拌站事故，总结教训和改进措施。
事故案例2
介绍应急救援队培训，提供事故现场救援的实用建 议。
混凝土搅拌站安全培训资 料(正式)
欢迎参加混凝土搅拌站安全培训资料(正式)。通过本次培训，您将了解安全生 产法规、常见风险、安全措施、应急处置等重要内容。
培训目的
1 提高意识
增强员工对潜在危险的认识和警惕性。
2 预防事故
培养正确的工作习惯和工艺操作规范，以减少事故的发生。
3 保护员工
提供安全措施和防护装备，确保员工的身体健康和生命安全。
安全பைடு நூலகம்训的重要性和效果评估
安全培训不仅是法定要求，也是保障员工生命财产安全的重要措施。定期评 估培训效果，不断提升安全管理水平。
安全生产法规和政策
国家标准
混凝土搅拌站必须符合国家 安全标准，包括建筑法规和 职业安全管理规定。
公司规章制度
公司需建立并执行安全生产 规章制度，明确责任和违规 行为的处理措施。
员工培训
公司应定期组织员工参加安 全培训，提升法规和政策意 识。
常见的潜在危险和风险
高处作业风险
化学品危害
注意防止高处坠落事故，必须使用合适的安全设备。 正确存储和处理化学品，避免接触和吸入有害物质。
设备故障
定期检查设备，确保运行正常，防止意外和生产中 断。
安全措施和防护装备
1
混凝土搅拌站安全培训资料正式
Hale Waihona Puke 全装备的维护和保养总结词定期对安全装备进行检查、清洁、保养和维修，确保其性能良好、安全可靠。
详细描述
在使用过程中，应定期对安全装备进行检查，查看是否有损坏或磨损情况。如 有异常情况，应及时进行维修或更换。同时，应定期对安全装备进行清洁和保 养，以保持其性能良好、安全可靠。
劳动防护用品的更换和存储
预防措施制定
定期维护设备
安全检查与隐患排查
建立设备维护保养制度，定期对搅拌 站设备进行检查、维修和保养，确保 设备正常运转。
定期进行安全检查和隐患排查，及时 发现和整改存在的安全隐患，防止事 故发生。
培训操作人员
对新员工进行安全培训，使他们熟悉 操作规程和安全知识，提高操作技能 和安全意识。
应急预案的制定和演练
配备必要的应急设备和器材，确 保在紧急情况下能够及时有效地
进行救援。
定期维护和检查
制定设备维护和检查计划，定期 对设备进行检查和维护，确保设
备正常运行。
发现设备故障或隐患应及时处理， 防止设备带病运行导致安全事故。
建立设备维修档案，记录设备的 维修和保养情况，为设备的维护
和管理提供依据。
03 个人防护和安全装备
总结词
及时更换损坏或过期的劳动防护用品，并按照规定的方式进行存储，以确保其性能和安全性。
详细描述
应定期检查劳动防护用品的使用状态，如有损坏或过期情况，应及时进行更换。同时，应按照规定的方式进行存 储，避免阳光直射、潮湿等不良环境条件对其造成影响。在存储过程中，应注意分类存放、标识清晰，以便于管 理和使用。
案例一
某混凝土搅拌站发生坍塌事故，造成多人伤亡。
案例二
某混凝土搅拌站发生机械伤害事故，导致工人受 伤。
标准混凝土搅拌站
标准混凝土搅拌站混凝土搅拌站是指专门用于生产混凝土的设备，它是建筑施工中不可或缺的重要设备之一。
标准混凝土搅拌站的建设和运行对于保证混凝土质量、提高施工效率具有重要意义。
本文将对标准混凝土搅拌站的相关内容进行详细介绍。
首先，标准混凝土搅拌站应具备一定的生产能力。
生产能力是衡量搅拌站设备优劣的重要指标之一。
一般来说，搅拌站的生产能力越大，其生产效率越高，能够满足大型工程施工的需要。
因此，在选择搅拌站设备时，需要根据工程规模和施工需求来确定所需的生产能力。
其次，标准混凝土搅拌站应具备稳定的生产质量。
混凝土作为建筑材料，其质量直接关系到工程的施工质量和工程的使用寿命。
因此，搅拌站在生产混凝土时，需要保证混凝土的配合比准确，搅拌均匀，保证混凝土的强度和稳定性。
同时，搅拌站设备本身也需要具备稳定的运行性能，确保生产过程中不会出现故障和质量问题。
此外，标准混凝土搅拌站应具备高效节能的特点。
随着社会的发展，节能环保已成为工程建设的重要方向之一。
因此，在选择搅拌站设备时，需要考虑设备的能耗情况，选择能够节能降耗的设备。
同时，在搅拌站的运行过程中，需要合理安排生产计划，提高生产效率，减少能源消耗，降低生产成本。
最后，标准混凝土搅拌站应具备安全环保的特点。
安全生产是企业的首要任务，搅拌站设备在生产过程中需要符合相关的安全生产标准，保证生产过程中不会出现安全事故。
同时，搅拌站设备在生产过程中也需要符合环保要求，减少对环境的污染，保护生态环境。
综上所述，标准混凝土搅拌站在建设和运行过程中需要考虑生产能力、生产质量、节能环保、安全性等方面的要求。
只有具备了这些特点，搅拌站设备才能够更好地满足工程建设的需要，保证工程质量，促进工程施工的顺利进行。
混凝土搅拌站控制系统讲义
混凝土搅拌站控制系统讲义一、混凝土搅拌站控制系统概述混凝土搅拌站控制系统是搅拌站的核心组成部分，它负责对整个搅拌生产过程进行实时监控与控制，确保混凝土的质量和产量。
本讲义将为您详细介绍混凝土搅拌站控制系统的构成、功能及其操作要点。
1. 控制系统的作用（1）精确配料：根据混凝土配比要求，自动计算并控制各种原材料的投料量，确保配比的准确性。
（2）高效搅拌：实时监测搅拌罐内混凝土的搅拌状态，调整搅拌速度和时间，保证混凝土的均匀性和和易性。
（3）智能调度：根据生产任务和现场情况，合理安排生产流程，提高生产效率。
（4）数据管理：记录生产数据，便于查询、统计和分析，为生产管理提供依据。
2. 控制系统的组成（1）配料系统：包括称重传感器、配料控制器、配料输送设备等。
（2）搅拌系统：包括搅拌主机、搅拌罐、搅拌臂等。
（3）控制系统：包括工控机、PLC、人机界面等。
（4）通信系统：实现各设备间的数据传输和信息共享。
二、混凝土搅拌站控制系统操作流程1. 启动前的准备（1）检查各设备是否正常，确保电源、气源、水源等供应稳定。
（2）开启控制系统，进行自检，确认系统无故障。
（3）输入混凝土配比参数，包括水胶比、砂率、水泥用量等。
2. 生产过程控制（1）启动配料系统，根据配比要求进行自动配料。
（2）监控搅拌系统，调整搅拌速度和时间，确保混凝土质量。
（3）实时查看生产数据，如有异常，及时调整。
3. 生产结束后的操作（1）停止配料系统和搅拌系统，清理设备。
（2）保存生产数据，便于后续查询和分析。
（3）关闭控制系统，切断电源、气源、水源等。
三、混凝土搅拌站控制系统设备操作要点1. 配料系统操作要点（1）称重传感器：确保传感器清洁、无磨损，定期进行校准，以保证称量精度。
（2）配料控制器：操作人员需熟悉控制器界面，能够快速进行参数设置和调整。
（3）配料输送设备：检查输送带是否平稳运行，避免物料洒落和堵塞。
2. 搅拌系统操作要点（1）搅拌主机：启动前检查搅拌叶片与罐壁的距离，确保搅拌效果。
搅拌站安全知识培训
搅拌站安全知识培训尊敬的各位同事：大家好！欢迎参加今天的搅拌站安全知识培训。
安全是我们的首要任务，无论是在工作中还是在生活中，我们都应该时刻保持警惕，确保自己和他人的安全。
今天，我将和大家一起探讨搅拌站工作中的安全知识，希望大家能够认真听讲，并在实际工作中加以应用。
一、搅拌站安全概述搅拌站是建筑施工中非常重要的一个环节，它涉及到水泥、砂石、水等材料的混合和搅拌。
在这个过程中，如果操作不当，很容易发生安全事故。
因此，了解并遵守相关的安全规范和操作流程至关重要。
二、安全规范与操作流程1.设备检查：每次使用搅拌机前，必须对设备进行检查，确保搅拌机处于良好工作状态。
检查内容包括搅拌叶片、轴承、减速机等关键部件的磨损情况，以及电气系统的完好性。
2.材料处理：在处理水泥、砂石等材料时，应避免扬尘和吸入有害气体。
操作人员应佩戴适当的呼吸防护装备，并保持工作区域的通风良好。
3.加水控制：搅拌过程中，加水量应严格按照配方要求进行，避免过多或过少的水导致混凝土质量问题。
同时，应防止水箱溢出，造成不必要的危险。
4.搅拌时间控制：搅拌时间应根据混凝土的种类和稠度来确定，确保混凝土搅拌均匀。
过短的搅拌时间会导致混凝土强度不足，而过长的搅拌时间则可能引起材料离析。
5.卸料与清洗：卸料时应缓慢进行，避免混凝土溅出伤人。
每次使用后，应及时清洗搅拌机内部，防止混凝土凝固，影响下次使用。
三、应急处理1.停电处理：如果搅拌站突然停电，应立即停止所有操作，并检查搅拌机内是否有残留的混凝土。
如有残留，应等待一段时间，确保混凝土不再粘稠后再进行清洗。
2.火灾处理：一旦发生火灾，应立即切断电源，使用灭火器或其他适当的灭火工具进行扑救。
同时，应迅速疏散现场人员，确保人身安全。
3.人员伤害处理：如果发生人员伤害事故，应立即拨打急救电话，并采取必要的急救措施。
在等待急救人员到来之前，应尽量保持伤者静止，避免不必要的移动。
四、安全意识与习惯1.穿戴合适的工作服和安全鞋，长发应束起，避免被机器卷入。
混凝土搅拌站安全培训资料课件
定期培训
按照计划定期组织安全培训，确保 所有员工都能接受到安全培训。
培训效果评估
对安全培训的效果进行评估，及时 调整培训计划，提高培训质量。
安全教育内容与方法
安全知识教育
案例分析
向员工传授混凝土搅拌站安全操作规 程、危险源识别与控制等方面的知识。
结合实际案例，分析事故原因，总结 经验教训，加强员工对安全的认识。
安全检查与隐患排查
定期进行安全检查和隐患排查，及时发现和整改存在的安全隐患，确 保搅拌站的安全生产。
安全检查与评估
安全检查制度
建立和完善安全检查制度，明确检查 内容、检查标准和检查周期，确保各 项安全检查工作得到有效落实。
安全评估与改进
对混凝土搅拌站的安全状况进行定期 评估，针对评估结果制定相应的改进 措施，不断提高搅拌站的安全管理水 平。
安全技能培训
通过模拟演练、实际操作等方式，提 高员工应对突发事件的应急处理能力。
安全意识培养与提高
01
02
ቤተ መጻሕፍቲ ባይዱ03
安全意识宣传
通过宣传栏、海报、微信 公众号等多种渠道，宣传 安全意识，营造安全文化 氛围。
安全知识竞赛
组织安全知识竞赛，激发 员工学习安全知识的热情， 提高安全意识。
定期安全会议
定期召开安全会议，强调 安全工作的重要性，分析 安全形势，部署安全工作。
THANKS
感谢观看
BIG DATA EMPOWERS TO CREATE A NEW ERA
05
混凝土搅拌站安全事故应急处理
应急预案制定与实施
详细描述
总结词：明确应急预案的制 定原则和流程，确保预案的
针对性和可操作性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泥混凝土搅拌设备
用途
水泥混凝土搅拌机是将水泥、砂、石和水等按一定的配合比例，进行均匀 拌和的专业机械，它是制作水泥混凝土的专用设备，主要应用在道路、桥梁、 房屋建筑等工程施工中。
分类及代号表示方法
水泥混凝土搅拌机的种类很多，各种搅拌机的分类如下： (1)按搅拌原理分为自落式和强制式。 (2)披作业方式分为周期式和连续式。 (3)按搅拌筒的结构分为鼓筒形、双锥形、梨形、盘形和槽形等。 (4)按出料方式分为倾翻式和不倾翻式。 (5)按搅拌容量分为大型、中型、小型。
用途
水泥混凝土搅拌站(楼)是用来集中搅拌混凝土的联合装置，又称做混凝土 预拌工厂。由于它的自动化程度高，生产率较大，被广泛用于混凝土工程量 大和施工地点集中的大中型工程施工中。
分类
搅拌站按工艺形式可分为两类：
(1)单阶式： (2)双阶式： 大型搅拌站按搅拌机平面布置形式的不同，可分为巢式和直线式两种。
常用搅拌机的机型分类及代号见表。它主要由机型代号和主参数组成。
自落式水泥混凝土搅拌机
(一)工作原理
工作机构为筒体，沿简内壁周 围安装若干搅拌叶片。工作时，筒 体围绕其自身回转，利用叶片对筒 内物料进行分割、提升、洒落 和冲击等作用，从而使配料的相互 位置不断进行重新分布而获得拌和。 其搅拌强度不大、效率低，只适用 于搅拌一般骨料的塑性混凝土。
3058744752
强制式水泥混凝土搅拌机
(一)工作原理
搅拌机构是水平或垂直设置在筒内 的搅拌轴，转轴上安装搅拌叶片。工作 时，转轴带动叶片对衙内物料进行剪切、 挤压和翻转推移的强制搅拌作用，使配 合料在剧烈的相对运动中获得均匀拌和。 其搅拌质量好、效率高，特别适用于搅 拌干硬性混凝土和轻质骨料混凝土。
(二)主要结构
4．传动系统
主要由电动机、减速器、小齿轮、搅拌筒和大齿圈等组成。
ห้องสมุดไป่ตู้
5．底架和牵引系统
搅拌机所有机构都安装在一个 拖挂式单轴或双轴底架上，底架下 装行走轮。轮轴上装有减振弹簧， 前轮轴上安装转向机构和牵引拖杆， 用于车辆拖行转场。 6．电气控制系统
搅拌筒的正转、反转、停止，水 泵的运转、停止等动作分别由六个 控制按钮操纵。
水泥混凝土搅拌站的组成及使用
(一)供料装置 HZS50供料装置由4个料仓和悬臂拉铲组成。悬臂拉铲由铲斗、悬臂、双卷筒 卷扬机、回转机构等组成。
(二)配料系统
配料系统由微机、称量装置、料仓及仓门开启机构等组成。 称量装置主要有杠杆秤和电子秤两种。
骨料杠杆称量秤有秤斗、秤 盘、一级杠杆、二级杠杆和弹簧 表头等主要组成部分。
配料系统在使用中应注意下列 问题： (1)切忌仓斗卡料。 (2)为保证称量的准确，不受 外界电源电压影响，传感器和 测量电桥必须由稳压电源供电。 (3)新机安装时应检查电子秤 的灵敏度。
(三)上料系统
上料系统的作用是将称好的骨料送上搅拌缸，它由料斗、轨道、卷扬机和限位 装置组成。
(四)水泥上料及计量系统 水泥上料及计量系统由三个100t 水泥仓、三个 40 t/h 螺旋输送机、称量斗、杠 杆秤、吸尘装置等组成。
在使用中应注意以下几个问题： (1)水泥仓、螺旋输送机的所有连接处都应防止漏雨； (2)螺旋输送机、水泥称量斗要有防振措施； (3)螺旋机、水泥称量斗长时间停机前应清理水泥，防止结块，以免影 响以后使用。
(五)供水及添加剂系统
供水系统由水泵、电磁阀、涡轮流量计、喷水管、清洗龙头、过水滤清器等组成。
1．立轴强制式混凝土搅拌机 立轴强制式搅拌机分为涡桨式和行星式两种。立轴涡桨强制式搅拌机具有结 构紧凑、体积小、密封性能好等优点。
2．卧轴强制式混凝土搅拌机 卧轴强制式搅拌机兼有自落式和强制式两种机械的优点，即搅拌质量好、生 产效率高、能耗较低。
JS350型搅拌机的搅拌原理
该机主要由搅拌系统、传动装置、卸 料机构等组成。
(1)搅拌系统：搅拌系统由水平放置的 两个相连的圆槽形搅拌筒和两根按相 反方向转动的搅拌轴组成。
(2)传动装置：
搅拌电动机直接安装在一个三 级齿轮减速器箱体的端面上，其 输出轴再通过一对齿轮传动和链 轮分别驱动两根水平搅拌轴作等 速反向的回转运动。
(3)卸料机构：
设置在两个搅拌筒底部的两扇卸料 门，由气缸操纵经齿轮连杆机构而获得 同步控制。
(二)锥形反转出料式搅拌机的主要结构 锥形反转出料式搅拌机是取代鼓筒式搅拌机的机型，它的搅拌筒呈双锥形，正 转为搅拌，反转为卸料。
1．搅拌筒 锥形反转出料式搅拌机是按自落式原理进行搅拌。
2．进料机构
进料机构由簸箕形料斗、钢丝绳、吊轮和离合器卷筒等组成。 3．供水系统 JZC200型搅拌机的供水系统由电 动机、水泵、三通阀和水相等部分组成。
在使用中应注意：
(1)添加剂箱内严禁落入杂物及泥浆，以防卡住泵叶轮，防止泵的磨损；
(2)电容物料计严禁磕碰； (3)长时间停机，应将添加剂箱内清洁干净，以免腐蚀箱体和泵。
(六)搅拌装置 HZS50搅拌站的搅拌装置采用双卧轴强制搅拌方式。
(七)却料装置 卸料装置由卸料门、气缸、限位装置及卸料斗组成。
