常用天线、无源器件介绍与应用
➢ 半功率波束宽度、前后比、 ➢ 极化方式、交叉极化鉴别率、 ➢ 方向性系数、天线增益、 ➢ 主瓣、副瓣、旁瓣抑制、零点填充、波束下倾 …
电路参数
➢ 电压驻波比 VSWR、反射系数Γ、回波损耗 RL、 ➢ 输入阻抗 Zin、传输损耗 TL、 ➢ 隔离度 Iso、 ➢ 无源三阶互调 PIM3 …
后向功率
目的是尽可能减少后向辐射功率
常用天线、无源器 件介绍和应用
一、天线原理－天线参数
增益和天线尺寸及波束宽度的关系
将“轮胎”压扁，信号就越集中，增益就越高，天线尺寸就越大， 波束宽度越窄；
常用天线、无源器 件介绍和应用
一、天线原理－天线参数
天线增益的几个要点：
➢ 天线是无源器件，不能产生能量。天线增益只是将能量有效集中向 某特定方向辐射或接受电磁波的能力。 ➢天线的增益由振子叠加而产生。增益越高，天线长度越长。增益增 加3dB，体积增大一倍。 ➢天线增益越高，方向性越好，能量越集中，波瓣越窄。
常用天线、无源器 件介绍和应用
二、天线产品
天线命名方式
ODP-065R15DB(III-V)
天线类别 水平半功率角 极化方式 增益 接头类型 频段 规格代码
天线类别:ODP( 室外定向板状天线),OOA( 室外全向天线)，IXD( 室内吸顶天线),OCS(室外双 向天线),OCA( 室外集束天线),OYI( 室外八木天线),ORA( 室外抛面天线),IWH(室内壁 挂天线) 等等
灯型吸顶天线
常用天线、无源器 件介绍和应用
二、天线产品－分布系统天线
室内壁挂天线
水仙花型
标准型
壁画型
常用天线、无源器 件介绍和应用
二、天线产品－室外天线
施主天线
➢窄波束、方向性强 ➢高前后比
八木天线
角反射天线
常用天线、无源器 件介绍和应用
抛物面天线
二、天线产品－室外天线
用户天线
宽频全向天线
对数周期天线
能够有效的接收空间某特定方向来的电磁波的装置。
天线的功能：
➢ 能量转换－导行波和自由空间波的转换； ➢ 定向辐射（接收）－具有一定的方向性。
常用天线、无源器 件介绍和应用
一、天线原理－天线辐射原理
1/2 波长
辐射原理图
天线基本辐射单元－半波振子
常用天线、无源器 件介绍和应用
一、天线原理－天线参数
常用天线、无源器 件介绍和应用
天线旁瓣
一、天线原理－天线参数
上旁瓣 下旁瓣
主瓣
常用天线、无源器 件介绍和应用
一、天线原理－天线参数
水平面波束宽度
3dB 波瓣宽度 峰值 - 3dB
60° (eg)
峰值
峰值 - 3dB
垂直面波束宽度
10dB 波瓣宽度
峰值 - 10dB
120° (eg)
峰值 峰值 - 10dB
常用天线、无源器件介 绍
和应用
常用天线、无源器 件介绍和应用
目录
1 天线原理 2 天线产品 3 无源器件概述 4 功分器介绍 5 耦合器介绍 6 3dB电桥介绍 7 合路器介绍 8 衰减器介绍 9 各无源器件主要指标介绍
常用天线、无源器 件介绍和应用
一、天线原理－天线定义
天线的定义：
➢ 能够有效地向空间某特定方向辐射电磁波或
常用天线、无源器 件介绍和应用
一、天线原理－辐射参数
极化:指电场矢量在空间运动的轨迹或变化的状态。
垂直方式
水平方式
+ 45斜角
- 45斜角
常用天线、无源器 件介绍和应用
回波损耗
一、天线原理－电路参数
50 欧姆
前向: 10W 回波: 0.5W
80 欧姆
9.5 W
此例中，回波损耗为 10log(10/0.5) = 13dB VSWR (驻波比) 是对此现象的另一种度量方法
板状天线
常用天线、无源器 件介绍和应用
三、无源器件概述
微波无源器件概述
➢ 无源器件分为线性器件与非线性器件。 ➢ 线形无源器件又有互易与非互易之分。 ➢ 线形互易元件只对微波信号进行线形变换而不改变频率特
性，并满足互易原理。通常我们所说的无源器件指的都是 线性互易元件。
常用天线、无源器 件介绍和应用
常用天线、无源器 件介绍和应用
一、天线原理－电路参数
隔离度 : 是某一极化接收到的另一极化信号的比例
该例子中，隔离度为： 10log(1000mW/1mW) = 30dB
1000mW (即 1W)
1mW
常用天线、无源器 件介绍和应用
一、天线原理－电路参数
无源交调（PIM）：
当两个频率f1和f2输入到天线，由于非线性效应，天线辐射的信号 除频率 f1 和 f2 外，还包括有其他频率，如 2f1-f2 和 2f2-f1 (3阶 ) 等。
半功率角:032,065,090,105,360(基站天线) 020，030，040，050，060，075，090，120，160，360（直放站天线）
极化方式：R (双极化)，V (单极化) 增益：按照实际指标，目前最大为21dBi 接头类型：D(Din头)，N(N 型头),S(SMA头)，T(TNC 头)等等 频段： G(GSM), A(CDMA),B(GSM+CDMA),C(GSM1800),F(3G),K(DCS+3G),W(2G+GSM 1800+3G),N( 824-2500),D(DB+GSM1800), L(WLAN) 规格代码：罗马字母表示第几代产品
后面字母和数字表示电调下倾角、赋形、电调等信息 F :赋形；V ：电调；RV ：远程电调等等
常用天线、无源器 件介绍和应用
二ቤተ መጻሕፍቲ ባይዱ天线产品－基站天线
三 频 天 线
电 调 天 线 全向天线 薄型天线 双频天线 高增益天线
常用天线、无源器 件介绍和应用
二、天线产品－分布系统天线
室内吸顶天线
超薄吸顶天线
烟感器型吸顶天线
三、无源器件概述
线性互易元件树状图
线性互易元件树状图
线性互易元件
功率分配器件 微波滤波器件
微波谐振器件
连接匹配元件
功分器
耦合器
微波分支器
双工器
合路器
终端负载
衰减器
阻抗匹配元件
微带
腔体
腔体
微带
匹配负载
失配负载
短路负载
定向
同轴
同轴线匹配负载 微带匹配负载
15° (eg)
峰值 - 3dB 峰值
峰值 - 3dB
32° (eg)
峰值 - 10dB 峰值
峰值 - 10dB
常用天线、无源器 件介绍和应用
一、天线原理－天线参数
前后比:指定向天线的前向辐射功率和后向±30°内辐射功率之比
后向功率
前向功率
前后比(dB) = 10 log 前向功率 ，典型值约为25dB
常用天线、无源器件原理及功能

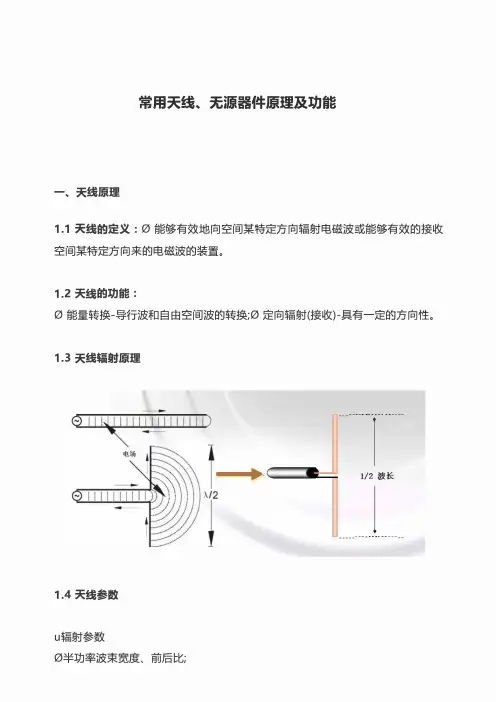

常用天线、 无源器件原理及功能
一、 天线原理
1.1天线的定义：0能够有效地向空间某特定方向辐射电磁波或能够有效的接收空间某特定方向来的电磁波的装置。
1.2天线的功能：
O能量转换－导行波和自由空间波的转换；O定向辐射（接收）－具有—定的方向性。
1.3天线辐射原理
＿ ___r____ 1/2波长_J ___
1.4天线参数
u辐射参数
O半功率波束宽度、前后比；
0分类：按实际合路频段进行分类
6.2合路器vs电桥vs功分器
为选频合路器f以滤波多工方式工作，可实现两路以合路器上信号合成，能实现高隔离合成［主要用千不同频段
的合路l可提供不同系统间最小的干扰。
3dB电桥为同频合路，只能实现两路信号合成，隔离度较低，
可实现两路等幅输出。
功分器（合成为同频合路，可实现多路合成l隔离度较低，只能提
器）供—路输出。
七、衰减器介绍
7.1衰减器
O衰减器是二端口互易元件
O衰减器最常用的是吸收式衰减器
O工程中通常使用的是同轴型衰减器，由'n"型或'T"型衰减网络组成。
O同轴衰减器通常有固定及可变衰减两种。
O衰减器主要用于检测系统中控制微波信号传输能量、消耗超额能量，因而扩展信号测量的动态范围，诸如功率计，频谱分析仪，放大器，接收器等。
Ell>
