风电常用测量工具及使用
通风机测试元件使用方法和注意事项
（1）初次使用仪器时，仪器电池可能只有很少的电量，观察电量显示，显示剩余一格电量时或检查电池电量在15%~50%（否则，先放电），需要给仪器充电；在关机状态下充电，以指示灯指示为准。
（2）在充电过程中，请不要断开外接电源（切记）。
（3）如果仪器出厂时间比较短，电量很足，推荐先使用然后再充电。
虽然镍氢电池的记忆效应比较小，仍然推荐大家尽量每次使用完后再充电，并且是一次性充满，不要充一会用一会，这一点是保证电池使用寿命的关键。
（4）如果长期不使用仪器，尽量保证仪器电池在充满电的情况下贮存；且每隔三个月放电、充电一次。
通风机性能检测时工况调节、风硐测风以及静压测量的方法为：
1、工况调节的位置和方法
利用风井的防爆门开启大小进行调节，工况调节的位置设在风井口，距风硐测风处约25米，距风机吸风口约25米，保证风流流动的稳定。
工况调节采用起重机吊起防爆门一侧并垫木板，逐渐撤木板，下落防爆门增阻法。
见图1中A—A断面，调节尽可能使测点间距均匀。
2、风硐测风位置和方法
测风位置在风硐平直段内，距工况调节处25米，风流稳定，风速测量较为准确。
用风速传感器直接测风。
固定角铁架，安设风速仪。
见图1中B—B断面，。
风电场施工中的测量技术方案
风电场施工中的测量技术方案引言风电场施工过程中的测量技术方案对于确保项目的顺利进行和质量的保证至关重要。
本文将介绍一种适用于风电场施工的测量技术方案，以帮助项目团队有效地进行施工过程中的测量工作。
目标本测量技术方案的目标是保证风电场施工过程中的测量工作的准确性和可靠性，以确保风电场的建设质量和安全性。
测量工具和设备在风电场施工中，以下测量工具和设备是必需的：- 全站仪：用于测量地面高程、水平距离和角度。
- GPS接收器：用于测量风电机组的精确位置和坐标。
- 高精度测距仪：用于测量风电场内各个结构物的距离和尺寸。
- 风速仪：用于测量风能资源强度和方向。
- 倾斜仪：用于测量风电机组塔筒的倾斜度和垂直度。
测量任务和方法在风电场施工过程中，需要进行以下测量任务：1. 地块测量：使用全站仪和GPS接收器对风电场地块进行测量，确定风电机组的布置位置。
2. 基础测量：使用全站仪和高精度测距仪对风电机组基础进行测量，确保基础的准确性和稳定性。
3. 塔筒测量：使用全站仪和倾斜仪对风电机组塔筒进行测量，确保塔筒的垂直度和倾斜度符合要求。
4. 叶片测量：使用全站仪和高精度测距仪对风电机组叶片进行测量，确保叶片的尺寸和位置准确无误。
5. 风速测量：使用风速仪对风电场不同位置的风速进行测量，确定最佳机组布置和风能资源分布情况。
数据处理和分析在测量完成后，需要对测量数据进行处理和分析，以得出准确的测量结果和结论。
数据处理和分析方法包括：1. 数据校正和筛选：对测量数据进行校正和筛选，排除异常值和误差。
2. 数据平滑和插值：对测量数据进行平滑和插值，以得到更准确的测量结果。
3. 统计分析：对测量数据进行统计分析，计算均值、方差和相关系数等统计指标。
4. 空间分析：利用测量数据进行空间分析，确定风电场内不同位置的测量特征和规律。
结论通过采用上述测量技术方案，可以确保风电场施工过程中的测量工作的准确性和可靠性，提高项目的建设质量和安全性。
风电场实验仪器、安全工器具、工具管理和配置
风电场实验仪器、安全工器具、工具管理和配置1. 引言随着我国风电产业的不断发展，风电场实验工作也成为了其中重要的一环。
实验工作需要使用各种实验仪器、安全工器具和工具，同时对其进行管理和配置，保证实验工作的顺利进行。
本文将介绍风电场实验仪器、安全工器具和工具的使用和管理。
2. 风电场实验仪器风电场实验仪器是指用于进行风电场实验的各种仪器设备。
常见的实验仪器有：2.1 风速计风速计是用于测量风速的仪器。
在风电场实验中，测量风速十分重要，因为它将直接影响到风机的发电效率。
常见的风速计有热线风速计、测向风速计等。
2.2 功率计功率计用于测量设备的功率输出，包括风机的输出功率、发电机的输出功率等。
在实验中，使用功率计可以评估风机的发电效率。
2.3 数据记录仪数据记录仪常用于记录风电场实验的数据，包括风速、风向、功率输出等。
数据记录仪可以帮助实验人员对实验结果进行分析和评估。
3. 安全工器具安全工器具是指用于保障实验人员工作安全的各种设备和材料。
常见的安全工器具有：3.1 安全带安全带可以保障实验人员在高空作业时的安全。
实验人员需要将安全带固定在安全索上，避免因高处坠落造成伤害。
3.2 足部保护设备足部保护设备用于保护实验人员的脚部，包括防静电鞋、安全鞋等。
在风电场实验中，实验人员需要经常进行攀爬工作，穿着合适的足部保护设备可以有效避免脚部受伤。
3.3 呼吸保护设备在风电场实验中，实验人员需要面对各种可能对呼吸系统造成危害的因素，如灰尘、有害气体等。
呼吸保护设备能够有效保护实验人员的呼吸健康。
4. 工具管理和配置在风电场实验中，工具的配置和管理也非常重要。
工具的种类繁多，管理起来极为复杂。
下面介绍一些常见的工具、以及它们的配置和管理方法。
4.1 螺丝刀螺丝刀是一种常用的工具。
在风电场实验中，使用螺丝刀调节风机的角度，可以调整风力机的转速。
在使用螺丝刀前，需要对其进行检查，确保工具的使用效果和安全性。
4.2 扳手扳手也是一种常用的工具。
风电操作技术培训维护工具使用
风电操作技术培训维护工具使用一、引言随着可再生能源的快速发展，风能的利用逐渐成为解决能源需求的重要方式之一。
然而，风力发电设备的操作和维护对于确保其正常运转至关重要。
本文将重点介绍风电操作技术培训中维护工具的使用方法及注意事项。
二、风电操作技术培训维护工具分类1. 工具分类根据使用功能和作用范围，风电操作维护工具可以大致分为电气工具、机械工具和测量工具三类。
2. 电气工具电气工具主要用于风力发电机组的电气设备维护和故障排除。
其中，常见的电气工具包括电工绝缘手套、万用表、电烙铁、电缆剥线钳等。
在使用电气工具时，必须确保工具的绝缘性能良好，以免发生漏电或触电事故。
3. 机械工具机械工具用于风力发电装置的机械部件维护和紧固件的拆装。
常见的机械工具包括扳手、螺丝刀、扳钳等。
在使用机械工具时，应根据设备的要求选择合适的规格和型号，保证维护工作的顺利进行。
4. 测量工具测量工具主要用于对风力发电机组的各种参数进行检测和监测。
常用的测量工具包括温度计、压力表、震动计等。
在使用测量工具时，应确保其准确可靠，以提供准确的数据支持。
三、风电操作技术培训维护工具使用注意事项1. 工具保养为确保维护工具的性能和寿命，必须进行定期的保养和检修。
这包括对工具进行清洁、润滑和防锈处理等。
同时，在使用后要妥善存放，避免受潮、受热或受力过大。
2. 工具使用技巧在使用维护工具时，操作人员必须熟悉使用方法和技巧。
如果操作不当，不仅会导致工具损坏，还可能造成人身伤害。
因此，应先学习和掌握正确的使用方法，严禁非专业人员操作。
3. 安全防护在进行风电操作技术培训时，必须始终将安全放在首位。
操作人员在使用维护工具时要佩戴必要的防护装备，如手套、护目镜等。
同时，也要确保工作环境安全，避免发生意外事故。
四、结语风电操作技术培训维护工具的使用是保障风力发电设备安全运行的关键环节。
本文介绍了维护工具的分类、使用方法以及注意事项，希望能为相关从业人员提供一些参考和指导，确保风电设备的高效运转。

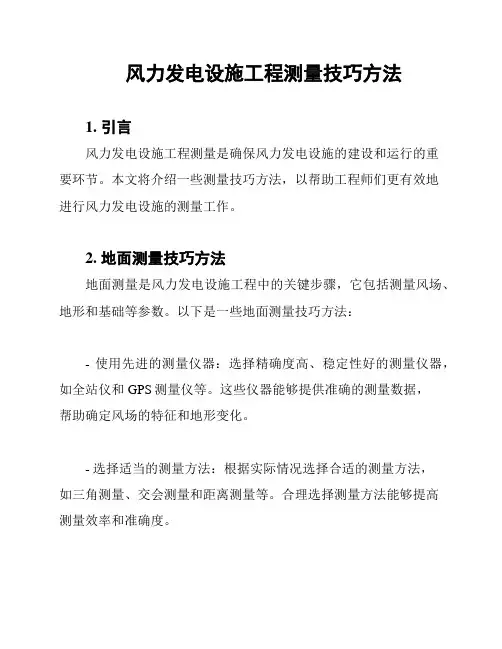

风力发电设施工程测量技巧方法
风力发电设施工程测量技巧方法1. 引言风力发电设施工程测量是确保风力发电设施的建设和运行的重要环节。
本文将介绍一些测量技巧方法，以帮助工程师们更有效地进行风力发电设施的测量工作。
2. 地面测量技巧方法地面测量是风力发电设施工程中的关键步骤，它包括测量风场、地形和基础等参数。
以下是一些地面测量技巧方法：- 使用先进的测量仪器：选择精确度高、稳定性好的测量仪器，如全站仪和GPS测量仪等。
这些仪器能够提供准确的测量数据，帮助确定风场的特征和地形变化。
- 选择适当的测量方法：根据实际情况选择合适的测量方法，如三角测量、交会测量和距离测量等。
合理选择测量方法能够提高测量效率和准确度。
- 考虑环境因素：在进行地面测量时，要考虑到环境因素对测量结果的影响，如风速、温度和湿度等。
对环境因素进行合理的调整和补偿，能够提高测量数据的可靠性。
3. 设备测量技巧方法设备测量是风力发电设施工程中的另一个重要环节，它包括测量风力发电机组和相关设备的位置和参数。
以下是一些设备测量技巧方法：- 使用高精度测量工具：选择高精度的测量工具，如激光测距仪和测量传感器等。
这些工具可以提供准确的测量结果，帮助确定设备位置和参数。
- 定期校准测量工具：定期对测量工具进行校准，确保其准确性和可靠性。
校准可以通过比对标准样本或使用校准设备进行。
- 考虑安全因素：在进行设备测量时，要考虑到安全因素。
确保工作人员具备安全意识，并采取必要的安全措施，以防止意外事件的发生。
4. 数据处理技巧方法数据处理是风力发电设施工程中不可或缺的一环，它涉及对测量数据进行分析和处理，以得出有用的结论和决策。
以下是一些数据处理技巧方法：- 使用专业的数据处理软件：选择专业的数据处理软件，如MATLAB和Python等，以提高数据处理的效率和准确性。
这些软件提供了丰富的数据处理函数和算法，能够满足各种数据处理需求。
- 进行质量控制：在进行数据处理前，要进行质量控制，包括数据清洗、异常值处理和数据校验等。
风力发电设施工程测量技巧方法
风力发电设施工程测量技巧方法1. 引言本文档旨在介绍风力发电设施工程中的测量技巧方法。
通过正确的测量和定位，能够确保风力发电设施的安装和运行达到最佳状态。
以下是一些测量技巧方法的概述。
2. 测量前准备在进行测量之前，需要进行一些准备工作以确保测量的准确性和可靠性。
2.1 确定测量目标在进行测量之前，需要明确测量的目标和要求。
这可以包括确定需要测量的参数、测量的精度要求等。
2.2 选择适当的测量工具根据测量目标和要求，选择适当的测量工具。
这可以包括使用全站仪、GPS测量仪、测量钢尺等。
2.3 确定测量方法根据测量目标和要求，确定适当的测量方法。
这可以包括使用直接测量法、间接测量法等。
3. 测量技巧方法3.1 定位测量定位测量是风力发电设施工程中最常用的测量技巧方法之一。
通过定位测量，可以确定风力发电机组的位置和方向。
这可以包括使用全站仪进行定位测量，或者使用GPS测量仪进行全球定位系统的测量。
3.2 高度测量在风力发电设施工程中，高度测量是非常重要的。
通过高度测量，可以确定风力发电机组的高度，以及其他相关设施的高度。
这可以包括使用测量钢尺进行直接测量，或者使用全站仪进行间接测量。
3.3 距离测量距离测量是风力发电设施工程中常用的测量技巧方法之一。
通过距离测量，可以确定风力发电机组之间的距离，以及其他相关设施的距离。
这可以包括使用测量钢尺进行直接测量，或者使用全站仪进行间接测量。
4. 结论通过正确的测量技巧方法，可以确保风力发电设施工程的准确安装和运行。
在进行测量之前，需要进行充分的准备工作，并选择适当的测量工具和方法。
定位测量、高度测量和距离测量是常用的测量技巧方法。
以上所述仅为简要概述，详细操作应根据具体情况进行。
风力发电设施工程测量技巧方法
风力发电设施工程测量技巧方法1. 概述风力发电设施工程测量是风力发电项目成功实施的关键环节之一。
本文档旨在提供一套专业、详细的风力发电设施工程测量技巧方法，以帮助测量人员在实际工作中提高测量精度和效率。
2. 测量准备工作在进行风力发电设施工程测量之前，需要做好以下准备工作：2.1 资料收集收集相关风力发电项目的资料，包括：- 设计图纸- 施工方案- 地形地貌图- 气象数据2.2 测量仪器和工具根据项目需求，准备以下测量仪器和工具：- 全站仪- 水准仪- 经纬仪- 测距仪- 卫星定位设备（如GPS）2.3 测量人员培训确保测量人员具备相关技能和经验，对测量仪器和工具的使用、测量原理和方法进行培训。
3. 风力发电设施工程测量方法风力发电设施工程测量主要包括以下几个方面：3.1 地形地貌测量地形地貌测量是为了获取风力发电设施建设场地的地形地貌信息，为设计单位提供依据。
测量方法如下：1. 根据设计图纸，确定测站点和测线。
2. 使用全站仪或卫星定位设备（如GPS）进行测站点和测线上的地形地貌测量。
3. 测量数据整理和分析，绘制地形地貌图。
3.2 施工放样施工放样是为了在实际施工过程中，将设计图纸上的尺寸和位置准确地反映在实地。
测量方法如下：1. 根据设计图纸，确定风力发电设施的各个部位尺寸和位置。
2. 在实地设置测站点，使用全站仪或卫星定位设备（如GPS）进行施工放样。
3. 检查放样结果，确保其满足设计要求。
3.3 施工监测施工监测是为了确保风力发电设施在施工过程中，各部位的尺寸和位置符合设计要求。
测量方法如下：1. 在风力发电设施的各个关键部位设置监测点。
2. 使用全站仪或卫星定位设备（如GPS）进行定期监测。
3. 对比监测数据和设计要求，如有偏差，及时采取措施进行调整。
4. 测量数据处理与分析测量数据处理与分析是确保风力发电设施工程测量精度的关键环节。
主要包括以下工作：1. 测量数据的整理和汇总，确保数据准确、完整。
风电工程测量方案
风电工程测量方案一、前言风力发电是一种清洁、可再生的能源，一直以来受到全世界的关注和重视。
为了充分利用并开发风能资源，风电工程的测量工作显得尤为重要。
风电工程测量主要包括选址测量、前期工程测量、施工测量和运行维护测量，本文将详细介绍风电工程测量方案，并结合实际案例进行分析和讨论。
二、选址测量1.选址前调查和数据收集选址测量是风电场工程的第一步，也是基础工作之一。
在进行选址前，需要进行充分的前调查和数据收集工作，包括但不限于地形地貌、地下地质、气象条件、土壤特性、环境保护情况、地理信息等。
通过调查和数据收集，可以为后续的选址测量提供依据和支持。
2.选址测量方法及工具选址测量主要采用地理信息系统（GIS）技术、遥感技术、激光雷达技术和GPS定位技术等。
地理信息系统可以对地形地貌、土壤特性和环境保护情况进行空间分析和处理，为选址提供科学依据。
遥感技术可以高效快速地获取大范围的资源信息，为选址提供可靠的数据支持。
激光雷达技术和GPS定位技术可以精确测量地形地貌和地理位置，为选址提供精确的测量数据。
3.选址测量结果分析和评审经过选址测量后，需对所得数据进行分析和评审，包括地形地貌分析、风能资源评估、土壤特性分析、环境保护评估等。
通过分析和评审，可以为选址结果提供科学依据，为后续工作做好准备。
三、前期工程测量1.前期工程测量对象前期工程测量主要针对风电场工程建设前的地质地貌、气象条件、土壤特性、地理位置等进行测量。
2.前期工程测量方法和工具前期工程测量方法主要包括现场测量、地质勘探、测绘测量和气象观测等。
现场测量主要通过实地考察和实地测量，获取具体的地质地貌和土壤特性数据。
地质勘探主要通过地质钻探、地球物理勘探等手段，获取地下地质结构和矿产资源分布等信息。
测绘测量主要通过GPS定位技术和激光雷达技术，获取地理位置和地形地貌等数据。
气象观测主要通过气象站设备和气象数据获取系统，获取气象条件和风能资源等数据。
3.前期工程测量结果分析和评审经过前期工程测量后，需对所得数据进行分析和评审，包括地质地貌分析、气象条件评估、土壤特性分析等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.6注意事项 （1）禁止在雷电时或高压设备附近测绝缘电阻，只能在设备 不带电，也没有感应电的情况下测量。 （2）摇测过程中，被测设备上不能有人工作。 （3）摇表线不能绞在一起，要分开。 （4）摇表未停止转动之前或被测设备未放电之前，严禁用手 触及。拆线时，也不要触及引线的金属部分。 （5）测量结束时，对于大电容设备要放电。 （6）要定期校验其准确度。
12
2.3.1、机械万用表
4
机械零 位调整 转换开关
15 A-V-Ω
零欧姆 调整
×10 ×100 ×1k ×1 ×10k 50 μA 1 5 500 25 V 5 100 500 mA 50 500 10 100 500
Ω
–
+
13
V ～
MF-30型万用表的面板图
500型万用表 有两个“功能/量程”转 换旋钮，每个旋钮上方 有一个尖形标志。利用 两个旋钮不同位置的组 合，可以实现交、直流 电流、电压、电阻及音 频电平的测量。如测量 直流电流，先转动左边 的旋钮，使“A”档对准 尖形标志，再将右边旋 钮转至所需直流电流量 程即可进行测量。使用 前注意先调节调零旋钮， 使指针准确指示在标尺 的零位置。
E L G
电缆外皮 电缆芯 内层绝缘
MΩ
7
2.3 摇表的工作原理 我们用的摇表，内部有一个高压低电流发电机，在摇动时 就会产生500－1000V的微电流高压，给测量提供一个高压条 件，这样才能检测出所测材料的绝缘电阻或绝缘性能。 摇表测量时，手摇表内的发电机，发出相应的较恒定的电 压加在被测元件的一个接线端和接地端上，根据产生的漏电流 的大小，即可测出电器的对地电阻值，即绝缘电阻值。 一般绝缘材料的绝缘性能，会因 为电压的升高而降低，电压越高 绝缘性能越低，电压越高漏电电 流越大，超过一定的电压时就会 击穿。
22
4.使用注意事项
A 如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测 量一次，再视情况逐渐把量程减小到合适位置。测量完毕，应将量程开 关拨到最高电压挡，并关闭电源。 B 满量程时，仪表仅在最高位显示数字“1”，其它位均消失，这时应 选择更高的量程。 C 测量电压时，应将数字万用表与被测电路并联。测电流时应与被测 电路串联，测直流量时不必考虑正、负极性。 D 当误用交流电压挡去测量直流电压，或者误用直流电压挡去测量交 流电压时，显示屏将显示“000”，或低位上的数字出现跳动。 E 禁止在测量高电压（220V以上）或大电流（0.5A以上）时换量程， 以防止产生电弧，烧毁开关触点。 F 当显示“”、“BATT”或“LOWBAT”时，表示电池电压低于工作电 压。
5
2.2 摇表的结构 摇表由一个手 摇发电机、表 头和三个接线 柱（即L：线路 端、E：接地端 、G：屏蔽端） 组成
100
线圈
N
Ω
F1 F2
I
S
F2
+
U M
永 久 磁 铁
F1
-
I2
Rx
I1
R
手摇直流 发电机
兆欧表构造示意图 磁场是不 均匀的
6
兆欧表的接线端钮有3个，分别标有“G（屏）”、“L（ 线）”、“E（地）”。被测的电阻接在L和E之间，G端的作 用是为了消除表壳表面L、E两端间的漏电和被测绝缘物表面 漏电的影响 在进行一般测量时，把被测绝缘物接在L、E之间即可。 但测量表面不干净或潮湿的对象时，为了准确地测出绝缘材料 内部的绝缘电阻，就必须使用G端，图示为测量电缆绝缘电阻 的接线图。
4
2.摇表 (兆欧表 )
2.1摇表的作用
摇表又称兆欧表，是用来测量被测设备的绝缘电阻 和高值电阻的仪表 绝缘电阻测试是测试和检验电气设备的绝缘性能的 比较常规的手段, 所使适用的设备包括马达、变压器、 开关装置、控制装置和其他电气装置中绕组、电缆以及 所有的绝缘材料。 同时也是高压绝缘试验的预备试验, 在进行比较危 险和破坏性的实验之前,先进行绝缘电阻的测试,可以提 前发现绝缘材料的比较大的绝缘缺陷, 并提前采取相应 的措施, 避免完全破坏被试物的绝缘.
19
2.3.2 数字式万用表 今以DT-830型数字万用表为例来说明它的测量 范围和使用方法。 1. 测量范围 （1）直流电压分为五档: 200mV,2V,20V,200V,1000V。 （2）交流电压分为五档: 200mV,2V,20V,200V,750V。 （3）直流电流分为五档: 200V,2 mA,20mA,200mA,10A。 （4）交流电流分为五档: 200V,2 mA,20mA,200mA,10A。 （5）电阻分为六档: 200,2k ,20k ,200k,2M ,20M
风电常用电工工具
1
1验电笔
验电笔是电工常用的一种辅助安全用具。用于检查 500V以下导体或各种用电设备的外壳是否带电。一 支普通的低压验电笔，可随身携带，只要掌握验电 笔的原理，结合熟知的电工原理，灵活运用技巧很 多。 a低压验电笔的作用： （1)判别交流和直流电。交流电通过验电笔时氖泡 中两极 会同时发亮，而直流电通过时氖泡里只有一 个极发光。 （2）判断直流电的正负极。把验电笔跨接在直流电 的正、负极之间，氖泡发亮的一头是负极，不发亮 的一头是正极。 （3）判断交流电的同相和异相。两手各持一支验电 笔，站在绝缘体上，将两支笔同时触及待测的两条 导线，如果两支验电笔的氖泡均不太亮，则表明两 条导线是同相；若发出很亮的光说明是异相。
2
（4）测试直流电是否接地并判断是正极还是负极接地。在要求 对地绝缘的直流装置中，人站在地上用验电笔接触直流电，如 果氖泡发光，说明直流电存在接地现象；反之则不接地。当验 电笔尖端一极发亮时，说明正极接地，若手握的一极发亮，则 是负极接地。 （5）用作零线监测器。把验电笔一头与零线相连，另一头与地 线相连接，如果零线断路，氖泡即发亮；如果没有断路，则氖 泡不发亮。 （6）可作为家用电器指示灯。把验电笔中的氖泡与电阻取出， 将两元件串连后，接在家用电器电源线的火线与零线之间。家 用电器工作时，氖泡便可发光。 （7）判断电器接地是否良好。把验电笔做成电器指示灯时，若 氖泡光源闪烁，则表明某线头松动，接触不良或电压不稳定。 （8）判断物体是否带有静电。手指验电笔接触在物体上，若氖 泡发亮，说明该物体带有静电。 3
11
2.3 万用表
万用表又叫多用表、三用表、复用表，是一种多功能、 多量程的测量仪表，一般万用表可测量直流电流、直流 电压、交流电压、电阻和音频电平等，有的还可以测交 流电流、电容量、电感量及半导体的一些参数（如β）
常见的主要有数字式万用表和机械万用表两种.现在，数 字式测量仪表已成为主流，有取代模拟式仪表的趋势。 与模拟式仪表相比，数字式仪表灵敏度高，准确度高， 显示清晰，过载能力额定电压等级的选择。一般情 况下，额定电压在500V以下的设备 ，应选用500V或1000V的摇表；额 定电压在500V以上的设备，选用 1000V~2500V的摇表。 （2）电阻量程范围的选择。摇表的 表盘刻度线上有两个小黑点，小黑点 之间的区域为准确测量区域。所以在 选表时应使被测设备的绝缘电阻值在 准确测量区域内。
9
2.5摇表的使用 （1）校表。测量前应将摇表进行一次开路和短路试验，检查摇 表是否良好。将两连接线开路，摇动手柄，指针应指在“∞”处 ，再把两连接线短接一下，指针应指在“0”处，符合上述条件者 即良好，否则不能使用。 （2）被测设备与线路断开，对于大电容设备还要进行放电。 （3）选用电压等级符合的摇表。 （4）测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆 对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G” 端，并将“G”端接屏蔽层或外壳。线路接好后，可按顺时针方 向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转 左右时（ZC-25型），保持匀速转动，1分钟后读数，并且要边 摇边读数，不能停下来读数。 （5）拆线放电。读数完毕，一边慢摇，一边拆线，然后将被测 设备放电。放电方法是将测量时使用的地线从摇表上取下来与被 10 测设备短接一下即可（不是摇表放电）。
2.3.2 数字式万用表
17
1.面板说明
显示器
POWER
hFE B
电源开关
OFF ON
C E
晶体管 插孔
Ω
hFE D C A
转换开关
D C V A A C V C
A
输入 插座
10A mA COM V· Ω
DT-830型万用表的面板图
18
(1) 显示器：显示四位数字，最高位只能显示1或不显 1 3 ）。最大指示为 示数字，算半位，故称三位半（ 2 1999或-1999。当被测量超过最大指示值时，显示“1” 或“-1”。 (2)电源开关：使用时将开关置于“ON”位置；使用完 毕置于“OFF”位置。 (3)转换开关：用以选择功能和量程。根据被测的电量 (电压、电流、电阻等)选择相应的功能位；按被测量 程的大小性选择合适的量程。 (4)输入插座：将黑色测试笔插入“COM”的插座。红 色测试笔有如下三种插法，测量电压和电阻时插入 “V•”插座；测量小于200mA的电流时插入“mA” 插座；测量大于200mA的电流时插入“10A”插座。
低压验电笔的使用：
1．测试前，应该先在有电的地方试一下，检查测电笔是否 完好，防止造成判断错误，引起触电事故。 2．测电时，电笔类金属体应该触到测试点时上，手必须接 触笔尾金属体。应该注意，手千万不能碰到电笔尖金属体， 以免触电。如果测试点带电，微小的电流便通过氖管和人体 入地，从测电笔的“小窗口”可以看到氖管不发光，说明测 试点不带电，或者接触了地。 3．电笔应该经常检验。如果它的绝缘电阻小于1兆欧，就禁 止使用。 4．电笔握法不能象平时写字握笔那样。正确的握法是：将 电笔尾顶住手心，或用食指按住电笔尾，其它手指捏住电笔 身。
20
2. 万用表的结构
在万用表上会见到象图中所示的转换旋钮,旋钮所指的是次 量的档位.
V~:表示的是测交流电压的档位. V-:表示的是测直流电压档位.
