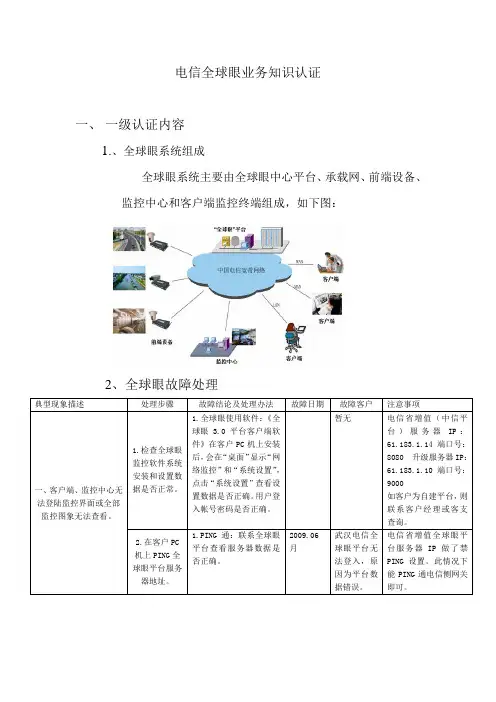

电信全球眼故障处理大全
电信全球眼业务知识认证一、一级认证内容1.、全球眼系统组成全球眼系统主要由全球眼中心平台、承载网、前端设备、监控中心和客户端监控终端组成，如下图：2、全球眼故障处理二、二级认证内容（初判）1、承载网：ADSL、LAN、2M。
（现场处理故障请先检查传输网络）2、前端设备：视频服务器、摄像机、云台、报警探头等外围设备。
3.前端设备连接图4.摄象头连接图三、三级认证内容（检查）1.全球眼监控软件设置（电信全球眼为例））1）运行全球眼前端监控软件3.0版本2）点击图标。
3）如图设置输入IP和端口号：4）如图设置升级服务器IP 和端口号2、全球眼视频编解码器使用1.IE浏览方式登入配置查看和配置数据。
2.通过超级终端（通过RS-232串口连接嵌入式视频服务器与计算机）配置IP地址。
以武汉电信常用互信互通设备为例：打开视频服务器电源开关，如果是未格式化的视频服务器，就会听到连续的嘀嘀声，将PC机的串口与视频服务器的RS-232串口进行直连，使用超级终端进行连接。
第一步：在WINDOWS系统中，点击“开始”→“附件”→“通讯”→“超级终端”。
第二步：命名连接的名称及设定图标。
输入一个名称（如DVRsctup），选择一个图标，按“确定。
第三步：选择通讯端口，在“连接时使用”栏中选择“com1”通讯口，按确定，出现如下图所示的对话框。
第四步：设置串口参数，对串口进行如下参数配置：比特率（每秒位数）：115200，数据位：8，奇偶校验：无，停止位：1，数据流：无。
完成后按“应用”和“确定”，出现如下图所示的超级终端操作界面。
然后超级终端里键入回车，出现“→”提示符则正常。
输入help就可以查看所支持的配置命令。
getIp功能：获取设备的固定IP、子网掩码、网关、命令端口号、PPPOE拨号当前的IP（当没有拨号或拨号没成功则PPPOE的IP显示为：0.0.0.0参数：无语法格式：输入命令直接回车getDevInfo功能：获取程序的版本信息参数：无语法格式：输入命令直接回车说明：输入时请注意字母的大小写3.通过TELNET（通过网络连接嵌入式视频服务器与计算机）配置IP地址如果已经知道设备的IP地址，则可以直接使用Telnet来配置视频服务器。
2.0“全球眼”客户端使用手册
中国电信“全球眼”客户端使用手册浙江省公众信息产业有限公司目录第一章客户端软件的安装 (3)1.1 客户端软件的获取 (3)1.2 客户端软件的运行环境 (3)1.3 客户端软件的安装 (3)1.4 插件安装 (6)第二章客户端的基本操作 (7)2.1 客户端启动 (7)2.2 用户登陆 (7)2.3 用户注销 (7)2.4 下工具栏 (7)2.5 右工具栏 (8)第三章视频监控 (10)3.1 进入视频监控 (10)3.2 设备列表 (10)3.3 设备管理 (10)3.4 预置点管理 (11)3.5 域管理 (11)第四章录像检索 (13)4.1 录像检索功能概述 (13)4.2 进入录像检索 (13)4.3 录像检索操作 (13)4.4 离开录像检索 (14)第五章事件列表 (15)5.1 进入事件列表 (15)第六章其他设置 (16)6.1 重新连接客户端 (16)6.2 远程设置 (16)6.3 系统配置 (17)第一章客户端软件的安装1.1 客户端软件的获取用户申请了全球眼业务以后，可以通过以下方式获得客户端软件：；提供下载链接。
http://60.191.58.151点资源下载栏下载客户端及海康录像插件.1.2 客户端软件的运行环境操作系统：Win2000 /WinXP/Win2003其它：DirectX8.1以上基本硬件配置：PIII-600以上，128MB内存推荐硬件配置：P4-2.0G，256MB内存，独立显卡，32MB以上显存1.3 客户端软件的安装直接运行2008geapp_setup.exe 安装文件，根据提示进行安装：预备进行安装：开始安装步骤，点击“下一步”继续：选择安装文件夹,点安装即可点击“完成”键完成全部安装：1.4插件安装解压缩双击一直点NEXT直到完成为止 .第二章客户端的基本操作2.1 客户端启动在Windows桌面，双击客户端图标来启动客户端程序。
2.2 用户登陆客户端程序启动后会出现全球眼登陆提示界面，在相应栏分别填入申请全球眼业务时开通的个人帐户、密码，再按“设置”键打开登陆服务器设置界面，填入服务器IP地址及对应端口（客户端登陆服务器端口默认为5555），点击“登陆”键进行登陆。
佛山电信全球眼平台使用手册(用户版)
佛山电信全球眼平台使用手册（用户版—WEB界面）佛山电信全球眼是佛山电信推出的利用宽带网络为用户提供图像和告警信号的远程采集、传输、储存、处理的电信级网络视频业务解决方案。
主要为政府职能部门、企事业单位、连锁机构及特殊环境监管部门提供远程的视频监控应用。
一、门户网站访问方式佛山电信全球眼门户网站的域名为，其中“qqy”是“全球眼”三个字汉语拼音辅音字母的组合，“fsecity”是佛山电信宽带城市·佛山信息港（门户网站）的英文缩写。
门户网站的访问方式有两种，一种是通过佛山信息港中“全球眼”的链接进行访问（如图1所示）；另一种是通过在IE地址栏中输入直接访问（如图2所示）。
（图1）（图2）二、平台登陆认证佛山电信全球眼用户可以通过门户网站的登陆界面进行登陆认证，经过认证后用户可以对授权的视频图像进行监控和管理，具体操作如下：1、访问佛山电信全球眼门户网站“htty://”（如图3所示）。
（图3）2、在网站中“用户登录”窗口（如图4所示）内填写“用户名”、“密码”以及“验证码”。
（图4）3、若访问终端为第一次进行登陆访问，需要先下载平台插件并进行安装。
4、正确输入“用户名”、“密码”及“验证码”后点激登陆按钮，页面将会跳转至视频图像监控管理页面（如图5所示）。
（图5）三、监控管理功能的使用用户可以通过点击系统功能导航区（如图6所示）的“系统”、“监控/回放”、“任务/日志”按钮选择不同的监控管理功能。
“系统”主菜单下提供了设备“状态巡查”功能；“监控/回放”主菜单下提供了实时监控和视频回放功能；“任务日志”主菜单下提供了设备状态和告警信息的日志查询。
（图6）1、系统步骤：进入系统－>状态巡检－>（设备状态监控）选择部门组织，里面有“统计信息”和“设备状态监控”两个选项（如图7、8、9所示）。
统计信息：对当前部门组织的所有设备的信息统计，使用人员直观了解设备的当前状态。
（图7）设备状态监控：反映组织下的具体每个设备的状态当前状态及基本信息。
全球眼企业版(精英管理型)网络摄像机安装配置手册v1.0-080727
全球眼企业版（精英管理型）网络摄像机安装配置手册2007年7月编制目录第一章产品介绍 (3)1.1主要功能及特点 (3)1.1.1基本功能： (3)1.1.2压缩处理功能 (3)1.1.3远程访问、传输功能 (4)1.2系统需求 (4)1.3主要应用 (4)第二章硬件安装 (6)2.1注意事项 (6)2.2硬件接口说明 (7)2.3网络拓扑图 (7)2.4物理接口及说明 (8)2.5报警输出连接说明 (8)2.6网线的制作 (9)2.7IP 摄像机、云台和解码器之间云台线和电源接线 (9)2.8解码器接口定义 (11)第三章网参数配置 (13)3.1自动搜索IP (13)3.2IE浏览器配置网络摄像机参数 (14)3.2.1安装海康web插件安装包 (14)3.2.2打开IE浏览器进入配置界面 (17)3.3通过telnet配置网络摄像机参数 (21)3.4必备的串口或telnet界面下的命令集合 (25)附件1：常见问题解答 (26)附件2：常见故障检修方法 (28)附件3：主要技术参数 (29)第一章产品介绍网络摄像机是集传统的模拟摄像机和网络视频服务器于一体的嵌入式数字监控产品。
采用嵌入式Linux操作系统和TI公司最新的Davinci硬件平台，系统调度效率高，代码固化在Flash中，体积小，具有较高稳定性和可靠性。
1.1主要功能及特点1.1.1基本功能：◆DS-2CD802、DS-2CD802-IR3网络摄像机采用H.264编码标准。
◆网络功能：支持完整的TCP/IP协议簇，支持视频、报警、语音数据，内置WEB浏览器，支持IE访问。
◆心跳功能：通过心跳机制，管理主机可实时了解前端网络摄像机的运行状态。
◆PTZ控制功能：云台的控制，支持众多解码器协议及球机类型。
◆报警功能：1路报警输入（信号量），1路报警输出（开关量）。
移动侦测、视频丢失、遮挡报警，报警联动输出。
◆语音对讲：双向语音对讲，单向语音广播。
中国电信全球眼前端子系统和客户端设备
附件3：中国电信“全球眼”前端子系统和客户监控中心（含客户端）安装设计规范1目的为了保证全球眼业务系统（以下简称系统）的前端子系统及客户监控中心（客户端）的安装的规范性，做到安全适用、确保质量，特制定本规范。
2适用范围及总体要求2.1.本规范适用于系统的新建、扩展和改建工程的设计、施工以及维护、验收。
2.2.系统的工程设计、安装、验收、维护应符合安防行业有关视频监控系统标准规范要求。
3引用标准《安全防范工程技术规范》（GB50348-2004）《民用闭路监视电视系统工程技术规范》（GB50198-94）《建筑物电子信息系统防雷技术规范》（GB50343-2004）《工业企业通信接地设计规范》（GBJ 79-85）《建筑物防雷设计规范》（GB 50057-94）《30MHZ-1GHZ声音和电视信号的电缆分配系统》（GB/T 6510-1996）《工业企业通用设计规范》（GBT42-81）《中华人民共和国公共行业标准》（GA/T70-94）《安全防范工程程序与要求》（GA/T75-94）《电气装置安装工程施工及验收规范》（BGJ232.90.92）《民用闭路监视电视系统工程技术规范》（GB50198-94）《民用工业建筑电气设计规范》（GJT16-92）《电视系统视频指标》（CCTR RECOMMENDATION 472-3）4系统实施技术要求4.1使用全球眼业务的条件（1）客户申请开通“全球眼”业务。
（2）接入线路：ADSL、LAN、VPN、专线等任一种接入线路。
（3）符合中国电信“全球眼”视频监控技术规范要求的前端子系统设备（视频服务器、摄像头等）。
4.2接入线路速率要求（1）包括前端设备的接入和客户监控中心（中心点、分中心、控制点）的接入。
（2）前端设备的接入应该考虑保证上行速率的最低要求，客户监控中心（中心点、分中心、控制点）的接入线路应该考虑保证下行速率的最低要求。
（3）用于全球眼业务的ADSL、LAN、专线、互联网接入线路速率应不低于256Kbps。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
---------------
Tcp/Udp端口说明
---------------
一、 EYE-1001H/1002H/1004H/1004H-f嵌入式视频服务器：
TCP：
4600 : 消息端口
4601 : 实时视频端口
4602 : 实时音频端口
4606 : 本地存储设备的消息/历史视频调用端口
4609 : 自动更新端口
23 : telnet端口
UDP：
9000 : 接收客户端直接控制云台指令端口
注：DVR使用的端口与上相同。
二、 EYE-1001B/1004B嵌入式视频服务器：
TCP:
2000 : 消息端口
3000 : 配置端口
3001 : 自动更新端口
4606 : 保留
5000 : 视频端口
6000 : 音频端口
21 : 历史视频调用端口
23 : telnet端口
UDP：
9000 : 接收客户端直接控制云台指令端口
三、 EYE-1001Y嵌入式视频服务器：
TCP:
4600 : 消息端口（云台控制、参数设置、报警、呼叫、本地存储设备等）4601 : 音/视频端口
4609 : 自动更新端口
23 : telnet端口
5000 : 设备发心跳信息端口
5001 : 本地存储设备发心跳信息端口。
四、工控式视频服务器
TCP：
4600 : 消息端口
4601 : 实时视频端口
4602 : 实时音频端口
4606 : 本地存储设备的消息端口
4609 : 自动更新端口
21 : 历史视频调用端口
23 : telnet端口
UDP：
9000 : 接收客户端直接控制云台指令端口
五、接入服务器：
TCP:
6001 : 接收企业客户端的消息
6002 : 接收分发服务器的消息
6003 : 接收中心管理服务器的消息
6004 : 接收前端本地存储设备/中心存储服务器的消息
6005 : 接收前端设备的消息
6006 : 接收显示服务器的消息
6007-6010：保留
UDP:
6004 : 接收 EYE-1001Y嵌入式视频服务器的本地存储设备心跳信息6005 : 接收 EYE-1001Y嵌入式视频服务器设备心跳信息
六、中心管理服务器
TCP：
megaeyes服务端口
------------------
5001 : 报警
5002 : 认证
5003 : 自动升级
5004 : 下载
5005 : 告警
5006 : 心跳
5007 : 日志
5008 : 设备注册
5009 : 存储方案
jboss系统服务端口(2.0版本)
-------------------------
1099 : 电信客户端通信端口（JNDI）7044 : 保留
8443 : Jboss WebServer SSL
8080/8181 : Jboss WebServer
1098和1399 : Jboss Naming绑定服务
8083 : Jboss WebService
4444/4445 : Jboss invoker
1100 : Jboss HAJNDI（HA方式）
3528 : Jboss CorbaORB
19001和1162 : Jboss Jmx
8090和8092和8093 : Jboss MQ
1701 : Jboss JCA
jboss系统服务端口(3.0版本)
-------------------------
1099 : jboss非集群电信客户端使用端口1100 : jboss集群电信客户端使用端口8443 : Jboss SSL端口
8181 : Jboss Web服务端口
1098和1399 : Jboss Naming绑定服务端口8083 : Jboss WebService服务端口5444和4445 : Jboss RMI使用端口
3528 : Jboss CorbaORB使用端口
19001和1162 : Jboss Jmx使用端口
8090和8092和8093 : Jboss MQ使用端口
1701 : Jboss JCA使用端口
5001 : soap monitor监听端口
80 : apache使用端口
30000-40000，保留
UDP：
30000-40000，保留
七、中心存储服务器：
TCP：
4606 : 消息端口
21 : 历史视频调用端口
八、分发服务器：
TCP：
4603 : 消息端口
4604 : 视频端口
4605 : 音频端口
九、显示服务器
21 :
4601 :
4602 :
4604 :
4605 :
6006 :
十、双机热备软件Super HA
9000-9010、10000-10010
十一、使用企业客户端需要开放的端口
8181 、21、 4601、 4602 、4604、 4605 、6001（如果是安装在显示服务程序的客户端则需要把6006打开）
十二、使用电信客户端需要开的端口
1099、 1100 、5444 、4445 、8181
十三、使用ＩＥ需要开放的端口
IE浏览的是：4601、 4604、6001、80、21
另外，21、22、23以上三个端口作为调试和维护系统用，需要根据实际情况开放。
