氯化聚乙烯橡胶硫化剂FSH
氯丁橡胶环保促进剂FSH
氯丁橡胶环保促进剂FSH第一篇：氯丁橡胶环保促进剂FSH氯丁橡胶环保促进剂FSHFSH为杂环有机硫化物，是一种环保化学物质，不含重金属，不产生游离硫，不产生致癌性N-亚硝胺，完全符合ROHS及REACH等欧盟法规，特别适用于氯丁，氯化聚乙烯橡胶等含氯胶种。
促进剂ETU(NA-22)是一种强致癌物质，生产过程会产生亚硝胺。
也会产生芥子气（二氯二乙硫醚），不但会影响制品使用者健康，更会对生产工人非常严重的身体伤害。
而FSH完全没有这些弊端，除了环保，更能在力学性能上比氯丁橡胶常用促进剂更优良。
特别是压变性，具有超低压缩变形性，耐热性等指标，且比MTT 交联程度更高，生产效率更高，焦烧更安全。
配方中建议不添加氧化锌，锌在交联过程生成氯化锌，会加速降解。
白色粉末状。
作为促进剂：0.3%-1.2% 作为硫化剂：1.2%-3 %包装：20KG/包第二篇：促进剂成分检测促进剂含量检测促进剂检测促进剂成分检测一：促进剂检测概述（003）促进剂与催化剂或固定剂并用时，可以提高反应速率的一种用量较少的物质。
主要用于子午线轮胎中，一是作为补强树脂的固化剂，提高橡胶制品的硬度；二是与间苯二酚等助剂一起构成粘合体系，对橡胶与纤维的粘合起着重要作用。
科标无机检测中心针对化工产品及助剂方面提供相关分析、检测服务！主要包括促进剂检测、促进剂成分检测、促进剂成分测定、促进剂含量检测等方面的测试！二：主要检测产品化学镀，电镀添加剂/光亮剂，封闭剂，钝化液/剂，退镀液/剂，磷化液，表调剂、各类工业清洗剂，民用清洗剂，商用清洗剂、水泥助剂（水泥助磨剂，水泥激发剂，水泥缓凝剂等），混凝土添加剂，石材助剂（大理石助剂，防水助剂）。
三：主要检测项目纯度、密度、PH值、极限粘度、阻垢性能、缓蚀性能、临界胶束浓度、界面张力、湿润力、碘值、耐酸碱性、粘度、活性化验、比表面积、空积率、热稳定性、安定性、冷却性、腐蚀性、密封性、有害物质检测、含水量、微量元素、含量测定等。
氯磺化聚乙烯橡胶配方
氯磺化聚乙烯橡胶配方
氯磺化聚乙烯橡胶属于氯磺化橡胶的一种，是一种特殊的饱和型橡胶，具有很好的耐油、耐溶剂和耐化学腐蚀性能。
以下是一种常见的氯磺化聚乙烯橡胶的配方：
主要原料：
- 氯磺化聚乙烯橡胶(XCPE)：100份
- 硫化剂：1-3份
- 促进剂：1-3份
- 填料：根据需要可添加适量的填料
配方步骤：
1. 将氯磺化聚乙烯橡胶粉末(XCPE)倒入搅拌机中。
2. 按照配方比例将硫化剂和促进剂添加到搅拌机中。
3. 开始搅拌，将各种成分充分混合，直至形成均匀的糊状物。
4. 在搅拌过程中，可以逐渐加入所需的填料，如碳黑、硅胶等，以增加胶料的加工性能和改善橡胶制品的物理性能。
5. 搅拌完毕后，将混合物通过挤出机或压延机将胶料成型为片状，以备后续加工使用。
需要注意的是，具体的配方比例和工艺参数可能会因实际使用要求和应用领域的不同而有所调整。
因此，在实际生产过程中，建议根据具体要求进行配方优化和工艺调整。
橡胶过氧化物硫化常用助交联剂TAIC(TAC)HAV-2(PDM)PL400(TMPTA)
橡胶过氧化物硫化常用助交联剂TAIC(TAC)/HAV-2(PDM)/PL400（TMPTA）与硫黄硫化相比，单用过氧化物硫化胶的耐磨性能和动态性能等比较差。
在过氧化物硫化体系中添加某些具有自由基聚合性能的多官能单体，在一定程度上能够克服这些缺点，同时提高过氧化物的交联效率，加快硫化的速度，降低过氧化物的分解温度，保持了硫化胶的优良的性能，某些助交联剂还能有效减少硫化胶的臭味。
常用的活性助交联剂包括两类：第一类助交联剂通常是具有极性的多官能团低相对分子质量化合物，这些单体可以均聚或接枝到聚合物链上。
如三丙烯酸三羟甲基丙烷酯（TMPTA），三甲基丙烯酸三羟甲基丙烷酯（TMPTAMA），二丙烯酸乙二醇酯（EGDA），二甲基丙烯酸乙二醇酯（EGDMA），N,N′-对苯基双马来酰亚胺（PDM或者HVA-2），二丙烯酸锌（ZDA），二甲基丙烯酸锌（ZDMA）等。
其中，TMPTMA和TMPTA又称为增硬剂，在用过氧化物硫化时，能有效增加硫化胶的硬度，一般用量1份就能增加1单位硬度；PDM是一种多功能硫化助剂，在硫黄硫化、过氧化物硫化或树脂肟硫化中均能增加交联效率，提高硫化胶定伸应力。
第二类助交联剂可以形成反应性能较弱的自由基，并且只对硫化程度有作用。
它们主要是通过夺氢来形成自由基。
如氰尿酸三烯丙酯（TAC），异氰尿酸三烯丙酯（TAIC），1,2-聚丁二烯(1,2-PBR)、硫黄等。
其中，最常用的有TAC和TAIC，常用量为过氧化物的50%～100%；硫黄常可作为EPDM有效的有机过氧化物助交联剂，在一定程度上改善硫化胶的拉伸和撕裂性能，但硫黄的加入会使硫化胶的臭味增大。
助交联剂的作用机理一般认为有以下两种：分子中含有两个或多个不饱和基团，在自由基存在条件下,这些不饱和基团可能聚合,形成类似树脂的增强物质。
其胶料的弹性模量增加的程度比单独使用过氧化物的大。
这个反应的机理不是很清楚。
一种假设是,在自由基存在下,活性助剂聚合成多支链的树脂增强填料;另外一种假设是,活性助剂与聚合物上的自由基作用,成为聚合物的支链。
CM材料
结构式： [ CH2-CHCl-CH2-CH2 ]n
英文简称：CPE或CM
5用途编辑
20世纪90年代末，国内对高性能阻燃橡胶的需求越来越大，特别是电线电缆行业、汽车配件制造业的发展，带动了对橡胶型CPE的消费需求。橡胶型CPE是一种综合性能优良、耐热氧臭氧老化、阻燃性佳的特种合成橡胶。
氯化聚乙烯树脂是一种新型的合成材料，具有一系列优异性能。它是PVC塑料优良的抗冲击改性剂，也是综合性能良好的合成橡胶，有着极为广泛的应用领域，已广泛用于电缆、电线、胶管、胶布、橡塑制品、密封材料、阻燃运输带、防水卷材、薄膜和种种异型材等制品。CPE还能与聚丙烯、高低压聚乙烯、ABS等共混，改善这些塑料的阻燃性能、耐老化性能和制品的印刷性能。CPE可看作是乙烯、聚乙烯和1.2一二氯乙烯的无规共聚物，它分子链饱和，极性氯原子无规分布，因为具有优异的物理性能和化学性能，广泛应用于机械、电力、化工、建材和矿山工业。CPE耐热性、耐臭氧和耐候、耐老化优于多数橡胶，耐油性优于丁腈胶（NBR）、氯丁橡胶（CR），耐老化优于氯磺化氯乙烯（CSM）；耐酸、碱、盐等腐蚀性质、无毒、难燃、无爆炸危险。
三、EataMixTCHC是一种复配型的CPE专用硫化剂，该产品无毒。TCHC可以用廉价的芳烃油作增塑剂，硫化胶性能优良。MgO的活性对TCHC体系硫化胶物理性能及老化性能影响不大，超细Mg(OH)2做酸吸收剂与吸碘值150的高活性氧化镁相当，可以取代昂贵的进口高活性氧化镁，极大的降低制造成本。
CPE或CM
密 度
1.22 g/mL at 25?℃
氯化聚乙烯橡胶的性能、加工和应用
值得提出，国外的过氧化物一般与惰性填料或 Epikote828等)均是电线用的CM优良稳定剂。
橡 胶 制 成 一 定 含 量 的 分 散 体 ， 例 如 常 见 的Di -
轻质氧化镁极易吸潮变质，要特别注意。
cup40C 便 是 由 40％ DCP+60％ 碳 酸 钙 构 成 ，
防 老剂 RD、 MB以 及 抗 氧剂 1010、
硬质PVC制品的抗冲击改性剂，主要用于
的橡胶弹性。陶氏化学公司的Tyrin CM0136
塑料门窗异型材的生产，根据塑料加工的需要，
是氯化聚己烯橡胶的著名品牌，其氯含量
的典 此类塑改型氯化聚乙烯(一般代号为CPE)不
型值为36％。对于阻燃制品，氯含量要
更高．
大适用于橡胶制品的应用。美国陶氏化学
为40％左右。
缆连续硫化工艺，困在很高的温度下短时间进
开始．国际上只采用过氧化物硫化，1980年开
行，也可采用)，且撕裂强度低，常用的DCP
有 始，陶氏化学公司采用硫脲／硫黄体系的“无过 臭味，而低臭味的过氧化物价格昂贵。为了提
2001年全国橡胶制品技术研讨会论文集
高硫化速度和交联密度，需要添加交联助荆。 硫脲硫化胶而比过氧化物硫化胶差些。更与其
致 长速度最快的品种之一，自70年代安徽化工研 橡胶型氯化聚乙烯的开发受到影响。 究院开发
成功水相悬浮法合成氯化聚乙烯工艺
开发氯化聚乙烯橡胶需要考虑的主要方面
技术以来，我国的氯化聚乙烯工业已获得十分
如下： 迅猛的发展，进人90年代以来，生产
能力均以
(1)应有适宜的氯含量。通过国内外的研
30％以上的速度增加，年生产能力从80年代末
其原目可能与NA一22有致癌之嫌有关。随后 国内尚无生产，进口品阶格高昂，尚未在国内得
新型CPE橡胶硫化剂 EataActor PT75

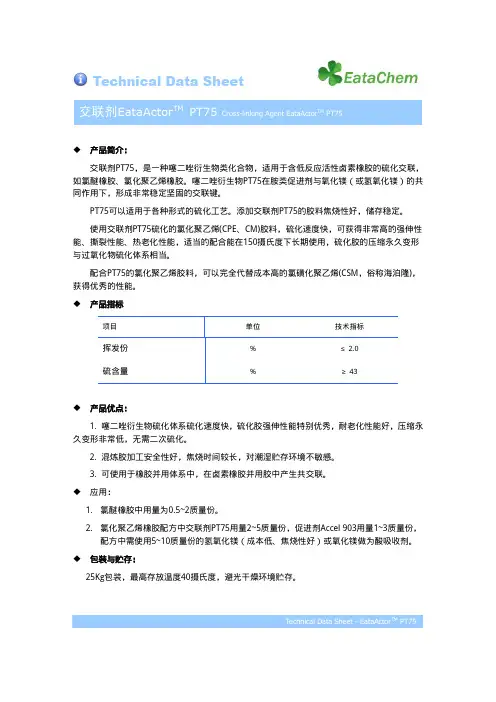

Technical Data Sheet交联剂EataActor TM PT75Cross-linking Agent EataActor TM PT75◆产品简介：交联剂PT75，是一种噻二唑衍生物类化合物，适用于含低反应活性卤素橡胶的硫化交联，如氯醚橡胶、氯化聚乙烯橡胶。
噻二唑衍生物PT75在胺类促进剂与氧化镁（或氢氧化镁）的共同作用下，形成非常稳定坚固的交联键。
PT75可以适用于各种形式的硫化工艺。
添加交联剂PT75的胶料焦烧性好，储存稳定。
使用交联剂PT75硫化的氯化聚乙烯(CPE、CM)胶料，硫化速度快，可获得非常高的强伸性能、撕裂性能、热老化性能，适当的配合能在150摄氏度下长期使用，硫化胶的压缩永久变形与过氧化物硫化体系相当。
配合PT75的氯化聚乙烯胶料，可以完全代替成本高的氯磺化聚乙烯(CSM，俗称海泊隆)，获得优秀的性能。
◆产品指标项目单位技术指标挥发份 % ≤ 2.0硫含量 % ≥ 43◆产品优点：1. 噻二唑衍生物硫化体系硫化速度快，硫化胶强伸性能特别优秀，耐老化性能好，压缩永久变形非常低，无需二次硫化。
2. 混炼胶加工安全性好，焦烧时间较长，对潮湿贮存环境不敏感。
3. 可使用于橡胶并用体系中，在卤素橡胶并用胶中产生共交联。
◆应用：1.氯醚橡胶中用量为0.5~2质量份。
2.氯化聚乙烯橡胶配方中交联剂PT75用量2~5质量份，促进剂Accel 903用量1~3质量份，配方中需使用5~10质量份的氢氧化镁（成本低、焦烧性好）或氧化镁做为酸吸收剂。
◆包装与贮存：25Kg包装，最高存放温度40摄氏度，避光干燥环境贮存。
Technical Data Sheet - EataActor TM PT75。
橡胶型氯化聚乙烯CM的概述
14
增塑体系 酯类增塑剂是CM最常用的增塑剂，如邻苯二甲酸
二辛酯（DOP）和己二酸二辛酯（DOA），它们的溶 解度参数与CM接近，其相容性良好。DOA、DOS用于 胶料中可赋予胶料优良的耐寒性。
9
随着氯含量的增加，其阻燃性、耐油性、耐热老化 性及耐寒性等也随之改变。氯含量为30%~45%的氯化 聚乙烯才是CM，常用的CM含氯量在36%左右
10
氯原子分布和残留结晶度对CM的影响
氯化聚乙烯有两种典型结构，一种是氯原子在大分 子链上无规则而均匀分布，一种是氯原子在大分子链 上无规则不均匀的嵌段分布。前者的残留结晶度较低， 成为饱和弹性体，后者的残留结晶度较高，表现出硬 塑料的行为。
12
近年来，国内杭州科利化工有限公司成功开发了弹性 体型氯化聚乙烯（CM），解决了国内线缆行业长期高 价进口国外CM或使用难以加工的CPE问题。试用表明， 它们与国外同类产品性能相当。目前，国产的CM已经 在阻燃VDE、ULHDN和YZW等电线电缆中大量使用
13
应用配合技术
补强填充体系 CM是一种非自补强性橡胶，需有补强体系才能达到较
11
国内外CM生产技术的发展
由于氯化聚乙烯具有优良的综合物理性能和良好的 应用价值，因而受到工业界和科技界的重视。目前世界 时从事氯化聚乙烯研究和生产的机构已达50家。
从分子结构上分析，CM与CPE相比，氯原子在乙烯 碳链上的分布要更加均匀，从生产技术上看，生产CM 比生产CPE有更高的技术难度，无论是哪家氯化聚乙烯 都是从生产CPE着手的经过技术积累才研究开发出CM。
氯化聚乙烯橡胶资料
C公司 简介 ompany profile
公司管理团队
硕邑化学具有优秀的管理团队。现有员工 120 人，其中博士 1 人，硕士 2 人，中高级 职称 10 人，在生产、经营、研发、物管、质检等专业领域具有 10 年以上从业经历。
Management Team
Polygrand Chemical Co.,Ltd. is operated by competent management team. Currently the company employs 120 staff, including one Doctor, Two Postgraduates, and more than 10 people obtains medium and high level professional titles, working for more than 10 years in the fields of production,operation, R&D,quality control.
Chlorinated polythylene is divided into rubber grade (CM) and resin type (CPE).
Rubber grade Chlorinatd polyethylene (CM) is a kind of special rubber with high properties and high quality that is widely used in wires and cables (mineral cables and the wires under VDE standard), hydraulic hoses, vehicles hoses,
氯化聚乙烯——精选推荐
聚氯乙烯具有阻燃（阻燃值为40以上）、耐化学药品性高（耐浓盐酸、浓度为90％的硫酸、浓度为60％的硝酸和浓度20％的氢氧化钠）、机械强度及电绝缘性良好的优点。
但其耐热性较差，软化点为80℃，于130℃开始分解变色，并析出HCI。
具有稳定的物理化学性质，不溶于水、酒精、汽油，气体、水汽渗漏性低；在常温下可耐任何浓度的盐酸、90%以下的硫酸、50—60%的硝酸和20%以下的烧碱溶液，具有一定的抗化学腐蚀性；对盐类相当稳定，但能够溶解于醚、酮、氯化脂肪烃和芳香烃等有机溶剂。
此外，POVC的光、热稳定性较差，在100℃以上或经长时间阳光暴晒，就会分解产生氯化氢，并进一步自动催化分解、变色，物理机械性能迅速下降，因此在实际应用中必须加入稳定剂以提高对热和光的稳定性。
HPVC/SBR共混型热塑性弹性体工业聚氯乙烯树脂主要是非晶态结构，但也包含一些结晶区域（约５％），所以聚氯乙烯没有明显的溶点，约在80℃左右开始软化，热扭变温度（ 1.82MPa负荷下）为70-71℃，在加压下150℃开始流动，并开始缓慢放出氯化氢，致使聚氯乙烯变色（由黄变红、棕、甚至于黑色）。
工业聚氯乙烯重均相对分子质量在4.8-4.8万范围内，相应的数均相对分子质量为2-1.95万。
而绝大多数工业树脂的重均相对分子质量在10-20万，数均相对分子质量在4.55-6.4万.硬质聚氯乙烯（未加增塑剂）具有良好的机械强度、耐候性和耐燃性，可以单独用做结构材料，应用于化工上制造管道、板材及注塑制品。
硬质聚氯乙烯可以用增强材料。
发展历史1912年，德国人Fritz Klatte合成了PVC，并在德国申请了专利，但是在专利过期前没有能够开发出合适的产品。
1926年，美国 B.F. Goodric h公司的Waldo Semon合成了PVC并在美国申请了专利。
编辑本段历史沿革聚氯乙烯氯乙烯早在1835年就为法国V.勒尼奥发现，用日光照射氯乙烯时生成一种白色固体，即聚氯乙烯。
氯化聚乙烯（CPE）硫化速度慢原因分析
氯化聚乙烯（CPE）硫化速度慢原因分析1.如果CPE含酸有点多，或是不太稳定的产品，那又恰好是过氧化物体系，硫化速度慢是正常的。
因为出来的HCL中的H会与自由基进行反应，相当于消耗了过氧化物。
2.配方里没有太多干扰的东西，比如酸性物质。
但是高令土，白炭黑加一点，一般不会对过氧化物有太明显的影响。
而芳烃油等是对过氧化物有影响。
石蜡油与CPE的相容性差，也可以说不相容。
3.CPE是饱和的橡胶，不含双键。
不能用硫硫化。
双键这东西，在与过氧化物进行自由基反应时，活性也大。
所以CPE比通用橡胶如EPDM及NBR用过氧化物硫化时，慢的多。
要想提高硫化速度。
，只能从过氧化物的种类与助交联剂上下功夫。
但是能达到的速度也是有极限的。
4.说说防老剂，防老剂就是吸收能促进老化的自由基的，而过氧化物硫化是自由基反应。
加入防老剂后吸收了部分自由基，所以需要加大过氧化物用量，保证反应需要的自由基。
其实CPE在不加防老剂情况下，可以做到130度长期使用。
5.上面说了过氧化物体系。
其它体系的影响没这么多，下面再说说 CPE新型硫化体系 -噻二唑硫化体系噻二唑硫化体系是由胺类促进剂、噻二唑衍生物和碱性金属氧化物(氧化镁或氢氧化镁) 组成,噻唑巯基团的质子呈高度酸性,因此和碱反应后很容易生成硫黄阳离子,然后可以与CPE 的碳氯键发生反应,取代氯并生成碳硫键,所以硫化速度很快,硫化胶具有很高的强伸性能。
国外产交联剂ECHO.S（美）、ECHO.A（美）、Vanax 189（美）Rhenogran TDD（德）都是噻二唑衍生物类，在促进剂Vanax 808（美）、Rhenogran NC（德）等作用下，能有效交联CPE，但是由于此类助剂的价格太高，导致了其在国内推广缓慢。
最近几年，国内对氯化聚乙烯橡胶硫化体系的研究已有了很大的进展，其中已经推向市场并成功应用的产品有硫化剂ACTOR-TDDS 和促进剂BF,这两种产品均是由烟台恒诺化工科技有限公司研发投产，其中ACTOR-TDDS 是一种噻二唑衍生物外观是一种淡黄色粉末，促进剂BF是一种高级脂肪族酰胺化合物，外观是一种黄色粉末，这两种产品配合使用（TDDS2.5份配合BF2.0份）可以对氯化聚乙烯产生高效交联，而且这两种产品的价格仅仅是国外同类产品的一半，对氯化聚乙烯橡胶用户具有成本优势,主要可用于氯化聚乙烯橡胶的硫化交联，可以适用于各种形式的硫化工艺，提高橡胶密度，如模压、连续硫化、罐式、微波式L硫化等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氯化聚乙烯橡胶硫化剂FSH
FSH是三唑二巯基胺盐。
熔点183℃，无味，白色显微黄粉末状。
环保（不含重金属，不具损害生物特性的有害基团，硫化过程不产生有害物质）。
用FSH硫化的氯化聚乙烯橡胶制品,耐高温，耐寒，耐臭氧，耐油性能和压缩永久变形小，撕裂强度高的优点。
机理：FSH的胺基与巯基结合进攻碳氯极性键实行取代反应。
基于FSH两个基团是在一个三维空间立体结构的单一物质中，FSH键能与噻二唑加醛胺促进剂结合的能量相比，FSH的能量更高，更稳定。
FSH可以用于含卤聚合物，例如：氯化聚乙烯橡胶（CPE）、聚氯乙烯（PVC）、氯醇橡胶（ECO）、氯丁橡胶（CR）、氯磺化聚乙烯橡胶（CSM）、氟橡胶（FKM）。
硫化速度快，正硫化时间短，生产效率高。
适合各种生产工艺，可无模无压硫化。
可以加入芳烃油作为配料，降低成本。
橡胶制品的耐热性能好，储存性能好，撕裂强度高。
生产过程不喷霜，不焦烧，操作安全，操作过程中及制成的制品中无臭味。
本产品为单组分硫化体系，用量少成本低。
（建议用量0.8份～2份）
在某些特定配方中本公司建议：配方中并用本公司生产的三唑二巯基二钾盐硫化剂KSH。
1.任意线性比例配合FSH和KSH,都不削弱交联程度，因为两者都具有两个巯基
作为交联基。
但配合后可以调节FSH比例使得胺基作为活性基团对硫化速率的最优比。
从而可根据不同的配方调整焦烧安全性或生产效率。
2.配合后因KSH具有两个钾元素，因而在硫化时的环境中使得KSH的两个巯基
交联橡胶后，第三、四基团对镀锌钢丝，镀铜钢丝等等所有金属物质都能起反应，形成了金属盐补强层，粘合性非常优异。
（原理：在硫化环境下，有其他常温稳定的金属物质参与，钾的金属活性容易置换出来和空气反应掉，而三唑环在失去两个钾后，使得三唑环和金属形成金属盐补强层。
）。
