氯化聚乙烯橡胶的应用和工艺技术
在高分子材料中,有一种叫氯化聚乙烯,{CPE],它是用聚乙烯与氯气进行取代反应,生成的改性高聚物,实际上从分子结构上分析,它是乙烯,氯乙烯,和1,2-有趣的是,这种高聚物可以随氯化程度的递增变量,而改变其性质,并且呈现各自在不同的温度下的高聚物的高弹态,黏流态,玻璃态变化.衍生出多种高分子物质.如含氯量很低的,在15%以下的氯化聚乙烯,则表现为塑料,含氯量达到16%至24%,则表现为热塑性弹性体.如果含氯量再提高至25%至48%,那就是我们所需要的橡胶状弹性体,称之为"氯化聚乙烯橡胶"了.如果氯含量再超过50%,那就变得弹性很小,很硬的高聚物,如果含氯量超过70%以上,那就是塑料树脂了。
作为归属于合成橡胶类别的氯化聚乙烯,氯含量一般均在30%至45%,常用的氯化聚乙烯橡胶,其氯质量分数为36%左右.
氯化聚乙烯橡胶属饱和橡胶,同时含有氯原子,因而具有较好的耐热性,耐候性及耐臭氧性,耐油及耐燃,性、但也有些缺点,如制品回弹性差,拉断伸长率低,压缩永久变大,加工工艺性能不稳定,硫化体系选用面窄.
氯化聚乙烯橡胶还有一个与其它合成橡胶不同的特点,就是能和各种极性橡胶及非极性橡胶的良好相容性,这一点是氯化聚乙烯橡胶一大特色.橡胶配方设计人员,可根据不同产品性能需要,把氯化聚乙烯橡胶与其它胶种作并用.如与非极性天然橡胶及丁苯橡胶,三元乙丙橡胶,作任意比例并用,以改善天然橡胶及丁苯橡胶,三元乙丙橡胶的耐臭氧,耐油和定伸应力和撕裂强度;氯化聚乙烯橡胶还可以根据制品性能需求与极性氯丁橡胶作任意比例并用,可以降低制品成本.目前氯化聚乙烯橡胶,单用,主要应用于生产电线电缆,占很大比重.与其它胶种并用,可生产各种耐油胶辊,胶管,制造密封制品,,还可以加工耐磨仿皮高档皮鞋底.成为半透明胶片.由于氯化聚乙烯的价格优势和相容性好的特点,逐渐被广泛应用,前景广阔.
众所周知,氯化聚乙烯橡胶,是粉状物,在加工生产方面,可以用开放式辊筒炼胶机,先把粉状氯化聚乙烯橡胶压炼,辊温控制在80--85摄氏度,反复薄通,塑炼成半透明胶片,稍作仃放冷
却,再作下一步加各种助剂混炼流程.如果是以密炼机混炼,鉴于氯化聚乙烯是粉状物质,不论是常规炼法还是逆炼法,都要釆取措施,给予足夠的密炼室装胶容量,及达到氯化聚乙烯胶粉塑化温度才能达到混炼效果.常用的密炼方法是逆炼法,先加入固体各种配合剂,再加液体助剂,最后才加氯化聚乙烯胶粉.若是以其它胶种为主,并用氯化聚乙烯胶,则宜在开炼机上操作.先行塑化氯化聚乙烯橡胶,增加稳定剂硬脂酸钡稳定剂,包辊后,降低辊温[或先下片冷却一会]再混入己混炼好主胶,按炼胶常规薄通,打三角包,打卷后出片.值得注意的是由于氯化聚乙烯橡胶其分子结构不含双键,而与仲碳原子键合的氯原子又不具有高度的反应活性,因此硫化体系不能用硫黄硫化体系,进行交联反应,只能用过氧化物或硫脲[二乙基硫脲]类作为硫化剂.最常用的是过氧化物,如过氧化二异丙苯[DCP],用量为4至5份,另加入氧化镁[MgO]4至5份及o.5份三聚氰酸三烯丙酯作共交联剂.在补强填充剂方面,炭黑,可根据制品物理性能要求选择不同粒径炭黑,但是无机填充剂如氧化镁,三氧化二铝,碳酸钙,陶土等在氯化聚乙烯橡胶中则是理想填充剂,它们在胶中易分散.防老体系,由于氯化聚乙烯橡胶属饱和橡胶,本身具备抗氧化,耐热能力,一般可加可不加,制品特殊要求的,可适当添加.增塑剂的加入,除了能夠降低氯化聚乙烯的黏度,改善工艺性能外,还可改善低温性能,釆用过氧化物作硫化体系的,宜选用己二酸二辛酯[DOA],癸二酸二辛酯[[DOS]及氯化石蜡等:如采用硫脲作硫化体系,则宜选用硬脂酸和石油类芳烃油作增塑剂.由于氯化聚乙烯橡胶在热和光的作用下会分解析出氯化烃,所以须加入稳定剂,如硬脂酸铅,环氧树脂等.实踐过程还发现,如加多氧化镁用量,也能起到稳定剂的作用.綜合所述,氯化聚乙烯橡胶的配合,有与其它胶种配合的共性,也有其特殊性.
目前氯化聚乙烯橡胶在电缆电线方面使用广泛,工艺也比较成熟,比一直沿用PVC作材料的在耐温耐候方面好提高一个档次,同时电缆电线表面光滑致密,柔软美观,综合性能良好前景广阔.在汽车零部件方面也有所进展,用氯化聚乙烯橡胶制成的汽车进气管,耐久性好.价格便宜,有竞争力.随着市场需求和创新研发,氯化聚乙烯橡胶的应用会越来越广泛.其主要用
于耐燃,耐候的电缆护套,耐介质的橡胶衬里,胶辊,输送带,胶管,屋顶防水卷材,橡胶砖,工业配件杂品,以及磁性材料.还可用于对塑料的改性,氯化聚乙烯橡胶,在合成橡胶家族中,是比较年轻的成员,正如其它合成橡胶一样,各有各的优点和不足之处,到目前为止,还没有发现有那一种合成橡胶是全能的,扬长避短,并用改性,才能充分利用各种合成橡胶为人类服务,去实现价值.我们只有不断去深入了解和研究氯化聚乙烯橡胶,并在实践应用中去不断学习和创新,使氯化聚乙烯橡胶应用更加广泛。
氯化聚乙烯生产工艺
氯化聚乙烯生产工艺氯化聚乙烯（PVC）是一种具有广泛应用的热塑性塑料，广泛用于制作管道、电线电缆、地板、装饰材料等。
氯化聚乙烯的生产工艺主要分为乙烯氯化工艺和乙烯增塑工艺。
1. 乙烯氯化工艺乙烯氯化工艺是通过将乙烯气体与氯气在氯化铝催化剂的存在下进行氯化反应而制得的氯化乙烯。
该工艺主要包括以下步骤：（1）催化剂的制备：使用溶液法或沉淀法制备氯化铝催化剂。
（2）乙烯氯化：将乙烯气体、氯气和催化剂送入氯化塔中，通过催化剂的存在，将乙烯气体进行氯化反应生成氯化乙烯。
（3）净化：对产生的氯化乙烯进行净化处理，去除其中的杂质。
（4）聚合：经过净化的氯化乙烯加入聚合反应器中，并加入引发剂、调节剂等助剂，进行聚合反应，生成氯化聚乙烯树脂。
（5）烘干和粉碎：将聚合后的氯化聚乙烯树脂进行烘干和粉碎处理，得到粉末状的氯化聚乙烯。
2. 乙烯增塑工艺乙烯增塑工艺是在乙烯氯化工艺的基础上，通过添加增塑剂来提高氯化聚乙烯的柔韧性和可加工性。
该工艺主要包括以下步骤：（1）乙烯氯化：同乙烯氯化工艺中的步骤（2）。
（2）净化：同乙烯氯化工艺中的步骤（3）。
（3）增塑剂的添加：将净化后的氯化乙烯加入混合料搅拌器中，在搅拌的同时，逐渐添加增塑剂等助剂，使其充分混合。
（4）聚合：与乙烯氯化工艺中的步骤（4）相同。
（5）烘干和粉碎：与乙烯氯化工艺中的步骤（5）相同。
乙烯增塑工艺相较于乙烯氯化工艺，在添加了增塑剂后，氯化聚乙烯的柔韧性和可加工性得到了提高，适用于制作注塑产品和挤出薄膜等要求较高的应用。
总之，氯化聚乙烯的生产工艺主要包括乙烯氯化工艺和乙烯增塑工艺，具体的工艺步骤根据产品的要求和工艺设备的不同会有所差异。
这些工艺通过乙烯气体与氯气的反应，制得氯化乙烯，再通过聚合、净化等步骤最终得到氯化聚乙烯产品。
CPE简介及其应用
CPE简介及其应用(含型号说明)氯化聚乙烯是由聚乙烯（PE）经氯化而制成，它具有塑料和橡胶的双重优点，其耐油、耐氧、耐热氧老化、耐腐蚀、耐燃、耐细菌和微生物作用、耐候等方面优于其它橡胶。
它可单独使用，也可与塑料、橡胶共混加工，特别在防水卷材、塑料门窗、电线电缆护套、胶管胶带、彩色自行车车胎、异型件、玻璃门窗密封条等领域的应用有突出的优点，是一种理想的高分子弹性材料，有广泛的应用前景。
1、在防水卷材中的应用CPE增型PVC防水卷材，由于CPE的优良特性使得该新产品的拉伸强度提高了80%，撕裂强度提高了50%，其机械耐候、耐低温、耐老化等性能均有提高。
深受建筑施工部门的欢迎（其中CPE添加量为10%-15%）。
氯丁胶CPE防水卷材及氯丁胶CPE 丁苯橡胶防水卷材等具有高强度、高弹性、高延伸性、耐腐蚀、耐高温、耐寒、耐老化、阻燃等优点，是新一代理想的防水材料，具有广阔的市场。
2、用CPE与PVC共混生产塑料门窗使其弹性、韧性和低温性能均有很大提高，耐候性、耐热性和化学稳定性好，这种塑料门窗价廉，耐腐蚀且色彩多样、鲜艳，比铝合金门窗优点突出，已在很大程度上取代了铝合门窗，且市场会越来越广阔。
3、在电线电缆护套中的应用：CPE的加入可以提高其阴燃烧性能，抗老化性能和物理机械性能，还可以CPE为主体，制成电线电缆包覆材料，其性能优良。
4、在PE中掺入CPE弹性体，可改善其印刷性、耐燃性和柔韧性。
在HDPE中加入5%的CPE后，所得其混物与油墨的粘接力提高了三倍。
在矿用PE软管中加入CPE后具有较好的阻燃性能。
5、CPE作主体材料的应用：可以制造耐油、耐酸、耐折、耐臭氧和耐氟里昂性能良好的胶管，适用于制造液压胶管、冷却器胶管、燃油胶管等。
以CPE为主体制造的仿牛皮鞋底，其性能优异。
6、CPE在传动带中的应用：可以制造耐热传动带，同时具有良好的耐非极性溶剂膨润作用，使用CPE/NR/SBR并用胶生产的传动带各胶布层间的附着力和屈挠次数均高于纯胶制造的传动带，从而延长了使用寿命，同时也改善了纯胶胶料压延后收缩性大，压延时胶料在纺织物中的渗透性差、成型带胚易粘结等工艺性能，提高了传动带的耐候性和阻燃性。
氯化聚乙烯橡胶的三段水相悬浮法合成工艺

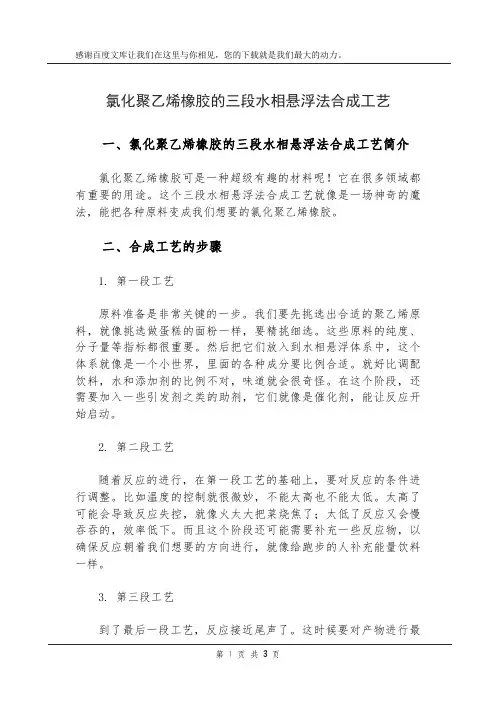

氯化聚乙烯橡胶的三段水相悬浮法合成工艺一、氯化聚乙烯橡胶的三段水相悬浮法合成工艺简介氯化聚乙烯橡胶可是一种超级有趣的材料呢！它在很多领域都有重要的用途。
这个三段水相悬浮法合成工艺就像是一场神奇的魔法，能把各种原料变成我们想要的氯化聚乙烯橡胶。
二、合成工艺的步骤1. 第一段工艺原料准备是非常关键的一步。
我们要先挑选出合适的聚乙烯原料，就像挑选做蛋糕的面粉一样，要精挑细选。
这些原料的纯度、分子量等指标都很重要。
然后把它们放入到水相悬浮体系中，这个体系就像是一个小世界，里面的各种成分要比例合适。
就好比调配饮料，水和添加剂的比例不对，味道就会很奇怪。
在这个阶段，还需要加入一些引发剂之类的助剂，它们就像是催化剂，能让反应开始启动。
2. 第二段工艺随着反应的进行，在第一段工艺的基础上，要对反应的条件进行调整。
比如温度的控制就很微妙，不能太高也不能太低。
太高了可能会导致反应失控，就像火太大把菜烧焦了；太低了反应又会慢吞吞的，效率低下。
而且这个阶段还可能需要补充一些反应物，以确保反应朝着我们想要的方向进行，就像给跑步的人补充能量饮料一样。
3. 第三段工艺到了最后一段工艺，反应接近尾声了。
这时候要对产物进行最后的处理。
比如说要把产物从水相悬浮体系中分离出来，这就像是从一锅粥里把米粒捞出来一样。
然后还要对产物进行清洗、干燥等操作，让它达到我们所需要的品质。
就像把刚洗好的衣服晾干，让它变得干净又整洁。
三、工艺中的关键因素1. 原料质量原料的质量直接决定了最终氯化聚乙烯橡胶的性能。
如果原料有杂质，就像是一颗老鼠屎坏了一锅粥，会影响整个合成过程和产品的质量。
所以在采购原料的时候一定要严格把关。
2. 反应条件温度、压力、反应时间等反应条件就像是做菜时的火候、时间和调料的用量。
任何一个条件没控制好，做出来的“菜”（氯化聚乙烯橡胶）味道就不对。
比如说温度如果波动太大，可能会导致产物的分子结构出现缺陷，那这个产品的性能就会大打折扣。
氯化聚乙烯橡胶
①窗用嵌条 ， ②海绵制品， ③ 磁性橡胶， ④塑料改性
五、有关橡胶的基本性能名词及涵义
1、门尼粘度： 是测定生胶、未硫化胶流动性能的一项实验方法。粘度高，橡胶 分子量大，塑性小，流动性差，一般用ML（1+4）100℃表示 2、焦烧、焦烧时间： 焦烧是未硫化胶在工艺过程中产生早期硫化即由线性分子开始出 现交联的现象。焦烧时间是指硫化作用开始前的延迟作用时间。 3、威氏塑性： 橡胶受外力作用而变形，当外力消除后仍保持其变形的能力称为 塑性，用威氏塑性计测出的塑性称为威氏塑性。 4、拉伸性能： 抗拉强度，断裂伸长率，定伸强度，永久变形，抗撕裂强度
2、补强填充体系：
①炭黑、②白炭黑、③滑石粉、④碳酸钙、⑤陶土。
3、增塑体系：
①DOP、 ②氯化石蜡等。
4、稳定剂和防老剂：
①氧化镁、 ②氧化铅、 ③金属盐类、 ④金属皂类、 ⑤环氧树脂等。
5、其它：
根据特殊要求增加。
三、氯化聚乙烯与其它橡胶的并用
1、并用目的：
①改进和提高硫化胶的某些性能，弥补原橡胶的不足。 ②改善加工性能。
氯化聚乙烯橡胶
培训人：傅申金
一、氯化聚乙烯橡胶的性能
①耐热老化性 ②耐臭氧耐候老化性能 ③耐油耐溶剂性能 ④电性能 ⑤阻燃性
二、氯化聚乙烯的配合
1、硫化体系：
①硫磺--超促进体系。 ②胺类硫化体系，可用二元胺或多元胺硫化。
③硫脲硫化体系，如用NA-22、DETU硫化。
④有机过氧化物体系，如用DCP、BIPB硫化。 ⑤噻二唑衍生物硫化体系。
5、硫化：
混炼胶料在一定条件下，使橡胶分子由线性结构转变成网状结构的 交联过程。硫化三要素：温度、时间、压力。
CPE氯化聚乙烯橡胶的配合及应用
CPE(氯化聚乙烯橡胶）的配合及应用氯化聚乙烯C P E和聚氯乙烯P V C很多人会把这两个词混淆，失之毫厘差之千里，这两个词完全是不同的东西,下面分别介绍一下：氯化聚乙烯（C P E）是聚乙烯分子链上的部分氢原子被氯原子取代后的产物。
氯的质量百分比一般为25%~45%，氯化聚乙烯，为饱和高分子材料，外观为白色粉末，无毒无味，具有优良的耐侯性、耐臭氧、耐化学药品及耐老化性能，具有良好的耐油性、阻燃性及着色性能。
韧性良好（在-30℃仍有柔韧性），与其它高分子材料具有良好的相容性，分解温度较高。
聚氯乙烯简称P V C，由氯乙烯在引发剂作用下聚合而成的热塑性树脂。
是氯乙烯的均聚物。
氯乙烯均聚物和氯乙烯共聚物统称为氯乙烯树脂。
PVC为无定形结构的白色粉末，支化度较小。
氯化聚乙烯CPE的应用范围很广，因为按照原料中聚乙烯的结构、分子结构以及结合率的不同状况，结晶程度也会不同，可以得到不同的品种。
这其中氯含量的影响更大，这很大程度上决定了产物的形态和性能。
通常状况下，当氯化聚乙烯的含氯量在百分之十六到百分之二十三之间时，呈现的是热塑弹性体，此时可以与PVC材料搭配，得到具有高伸长率和附着力的产品。
如果含氯量到达百分之二十四到百分之三十之间，则可以用来制造电线的绝缘层、轮胎、皮带等，因为此时的氯化聚乙烯富有弹性，而且容易改形。
如果含氯量超过百分之三十，而又不超过百分之四十，可以加入PVC材料，制造塑钢材料，继而延伸到家装门窗、管材或者板材的应用。
如果含氯量在百分之四十和百分之五十之间，就可以用来制造人造皮革、沙发外包皮以及汽车内饰等。
如果含氯量超过百分之五十，说明性能足够好，可以作为防腐、阻燃材料使用。
可以看出，氯化聚乙烯可以由含氯量不同变化出各种形态，多样性也是其易用性的根本原因。
氯化聚乙烯CPE性能的几个影响因素如下：1、氯化聚乙烯颗粒大小度。
颗粒的大小一定要均匀，否则溶解性差。
如果颗粒小的话可能会形成块状的氯化聚乙烯，范围一定要控制在0.1-200μm。
CPE主要用途及作用
一．氯化聚乙烯有哪些用途？氯化聚乙烯可用注射成型和挤出成型加工。
但是，由于CPE中含有大量的氯原子，其成型加工前应在CPE中加人一定比例的热稳定剂、抗氧化剂和光稳定剂，以保护其组成及性能的稳定。
低含氯量的CPE也可用旋转模塑和吹塑成型。
目前，氯化聚乙烯在塑料制品行业中主要是用来作PVC、HDPE和MBS的改性剂。
在聚氯乙烯树脂中掺混一定比例的CPE后，可用一般PVC加工设备挤出成型管、板、电线绝缘包覆层、异型材、薄膜、收缩薄膜等制品；也可用来涂覆、压缩模塑、层合、黏合等；用作PVC、PE的改性剂，可使产品性能得到改善，使PVC的弹性、韧性及低温性能都得到改善，脆化温度可降至-40℃；耐候性、耐热性和化学稳定性也优于其他改性剂；作为PE的改性剂，可使其制品的印刷性、阻燃性和柔韧性得到改善，使PE泡沫塑料的密度增大等.二.氯化聚乙烯主要用途20世纪90年代末，国内对高性能阻燃橡胶的需求越来越大，特别是电线电缆行业、汽车配件制造业的发展，带动了对橡胶型CPE的消费需求。
橡胶型CPE 是一种综合性能优良、耐热氧臭氧老化、阻燃性佳的特种合成橡胶。
氯化聚乙烯树脂是一种新型的合成材料，具有一系列优异性能。
它是PVC 塑料优良的抗冲击改性剂，也是综合性能良好的合成橡胶，有着极为广泛的应用领域，已广泛用于电缆、电线、胶管、胶布、橡塑制品、密封材料、阻燃运输带、防水卷材、薄膜和种种异型材等制品。
CPE还能与聚丙烯、高低压聚乙烯、ABS 等共混，改善这些塑料的阻燃性能、耐老化性能和制品的印刷性能。
CPE可看作是乙烯、聚乙烯和1.2一二氯乙烯的无规共聚物，它分子链饱和，极性氯原子无规分布，因为具有优异的物理性能和化学性能，广泛应用于机械、电力、化工、建材和矿山工业。
CPE耐热性、耐臭氧和耐候、耐老化优于多数橡胶，耐油性优于丁晴胶(ABR)、氯丁橡胶(CR)，耐老化优于氯磺化氯乙烯(CSM);耐酸、碱、盐等腐蚀性质、无毒、难燃、无爆炸危险。
氯化聚乙烯橡胶的性能、加工和应用
值得提出，国外的过氧化物一般与惰性填料或 Epikote828等)均是电线用的CM优良稳定剂。
橡 胶 制 成 一 定 含 量 的 分 散 体 ， 例 如 常 见 的Di -
轻质氧化镁极易吸潮变质，要特别注意。
cup40C 便 是 由 40％ DCP+60％ 碳 酸 钙 构 成 ，
防 老剂 RD、 MB以 及 抗 氧剂 1010、
硬质PVC制品的抗冲击改性剂，主要用于
的橡胶弹性。陶氏化学公司的Tyrin CM0136
塑料门窗异型材的生产，根据塑料加工的需要，
是氯化聚己烯橡胶的著名品牌，其氯含量
的典 此类塑改型氯化聚乙烯(一般代号为CPE)不
型值为36％。对于阻燃制品，氯含量要
更高．
大适用于橡胶制品的应用。美国陶氏化学
为40％左右。
缆连续硫化工艺，困在很高的温度下短时间进
开始．国际上只采用过氧化物硫化，1980年开
行，也可采用)，且撕裂强度低，常用的DCP
有 始，陶氏化学公司采用硫脲／硫黄体系的“无过 臭味，而低臭味的过氧化物价格昂贵。为了提
2001年全国橡胶制品技术研讨会论文集
高硫化速度和交联密度，需要添加交联助荆。 硫脲硫化胶而比过氧化物硫化胶差些。更与其
致 长速度最快的品种之一，自70年代安徽化工研 橡胶型氯化聚乙烯的开发受到影响。 究院开发
成功水相悬浮法合成氯化聚乙烯工艺
开发氯化聚乙烯橡胶需要考虑的主要方面
技术以来，我国的氯化聚乙烯工业已获得十分
如下： 迅猛的发展，进人90年代以来，生产
能力均以
(1)应有适宜的氯含量。通过国内外的研
30％以上的速度增加，年生产能力从80年代末
其原目可能与NA一22有致癌之嫌有关。随后 国内尚无生产，进口品阶格高昂，尚未在国内得
cpe氯化聚乙烯
cpe氯化聚乙烯CPE氯化聚乙烯1. 引言CPE (Chlorinated Polyethylene) 是一种重要的氯化聚乙烯材料，具有许多优异的性能和广泛的应用领域。
本文将对CPE的性质、制备方法、应用以及市场前景进行全面的介绍和分析。
2. CPE的性质和特点CPE是一种由聚乙烯经过氯化反应而得到的共聚物材料。
与传统的聚乙烯相比，CPE具有以下特点：- 良好的耐化学性：CPE具有较高的耐酸性、耐碱性和耐溶剂性，能够在复杂的化学环境中保持稳定。
- 优异的机械性能：CPE具有较高的抗拉强度、拉伸弹性模量和耐磨性，可用于制作耐久性要求较高的产品。
- 良好的耐候性：CPE能够在宽温度范围内保持稳定，不会因为气候条件变化而发生变形或老化。
- 良好的电绝缘性：CPE对电流的导电性非常低，可用于电气绝缘材料的制造。
3. CPE的制备方法CPE的制备方法多样，其中最常用的方法是通过聚乙烯与氯化剂（如氯气、硫酰氯等）在适当条件下反应而得到。
制备过程中的温度、氯化剂用量等因素会对产物的性能产生影响。
此外，还可以采用高温法、熔融法、射线辐射法等制备CPE材料。
4. CPE的应用领域CPE由于其优良的性能，在许多领域得到了广泛的应用：- 橡胶制品：CPE可以作为橡胶填充剂，提高橡胶的耐磨性和抗老化性能。
例如，CPE可以用于制造轮胎、橡胶密封件等。
- 塑料制品：CPE可与其他塑料共混，提高材料的耐候性和耐化学性。
因此，CPE被广泛应用于塑料制品的生产中，如管道、板材、家具等。
- 电线电缆：由于CPE具有良好的电绝缘性能，可用作电线电缆的绝缘和护套材料，保护电线电缆不受外界环境的侵蚀。
- 石油化工：CPE可作为石油化工行业的抗腐蚀材料，用于制造管道、储罐等设备。
5. CPE市场前景和发展趋势CPE作为一种具有广泛应用前景的材料，市场需求呈现出增长的趋势。
随着环境保护意识的提高，CPE的环保性能也受到了更多关注。
因此，未来CPE的发展趋势包括：- 绿色化发展：CPE制备过程中，减少或替代有害物质的使用，提高材料的环保性能。
水相法生产氯化聚乙烯生产工艺设计
水相法生产氯化聚乙烯生产工艺设计下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言随着塑料行业的不断发展，聚乙烯已经成为了塑料生产中的重要原料。
关于氯化聚乙烯(CPE)的应用
关于氯化聚乙烯（ＣＰＥ）的应用一、CPE的物性：ＣＰＥ有四大物性：（一）、结构饱和，无双键，故分子稳定，所以它具有耐热、耐臭氧和天侯老化、耐化学药品及具有低温物性和阻燃等。
（二）、ＣＰＥ有两种状态：１、非结晶的，具有弹性橡胶性能；２、适度结晶的ＣＰＥ则具有软质塑料性能。
（三）、ＣＰＥ分子结构中即有极性链段，又有非极性链段，所以它具有优良的相容性，即和极性分子物在一起时，ＣＰＥ中的非极性链段起作用；相反时，ＰＣＥ中的极性链段起作用。
（四）、ＣＰＥ的另一特别突出特点是能填充大量折多种填料，如１００份的ＣＰＥ可填充３００份的皂土或４００份的ＴＩＯ２，此外，还可填充碳酸钙、滑石粉、磁粉。
二、ＣＰＥ的具体应用由于ＣＰＥ有上述四大特性，故它的用途极为广泛。
（一）、ＣＰＥ作主体材料的应用根据ＣＰＥＲ的第一大特性和其耐细菌和微生物作用的特性，并以ＰＶＣ或ＨＯＰＥ或ＭＢＳ等进行改性后，以挤压成型法可以制造：耐油管、耐酸管、防水卷材、异型材；另外也可涂覆、注塑、模压、层合、焊接、粘合和进行机加工。
（二）、ＣＰＥ作塑料改性剂１、对ＰＶＣ的改性：可促进ＰＶＣ的熔融，加速ＰＶＣ的塑化。
（１）ＣＰＥ改性硬质ＰＶＣ材料，可挤出片材、板材、异型材、管材、注射管件、电器部件、压延片材和墙纸等。
（２）改性半硬或软质ＰＶＣ，则可减少普通增塑剂的用量，减少低分子增塑剂向表面迁移，改善制品质地和手感及二次加工的性能。
半硬质或软质ＰＶＣ经ＣＰＥ改性后，可制：（１）人造革、（２）电线、（３）软管、（４）垫圈、（５）电工胶带、（６）粘胶带等。
２、改性ＰＥ的应用：ＰＥ经ＣＰＥ改性后，其印刷性、阻燃性和柔软性明显提高，如向ＨＯＰＥ中加入５％的ＣＰＥ后，与油默的粘结力提高了３倍；在矿用软管中加入ＣＰＥ后，阻燃性大大提高；以其改性ＣＰＥ发泡体，其密度增大。
３、以ＣＰＥ对ＰＳ和ＡＢＳ的改性应用：以ＣＰＥ具有增韧改性剂的性能用于ＰＳ拐ＡＢＳ后，可提高材料的抗冲击强度，增加耐应力开裂性，改善原材料因填加填料而力学性能下降的情况及提高材料的阻燃、耐侯等性能。
