压力开关·流量开关共同注意事项
压力开关调试方法与注意事项
压力开关调试方法与注意事项压力开关用于制冷剂或空气的压力状态，其典型应用是显示压力与控制压力。
当设定值精度要求不高时,可根据控制器标度尺和系统中的压力表进行调试,当设定值要求较高时,请用专用压力校验仪和精密压力表进行调试。
压力开关内部安装有一个单刀双掷接近开关。
开关可设定二个切换值，通常称为上限切换值和下限切换值。
压力开关调试方法：压力开关顶部的右侧调节螺丝是直接调节上限切换值；压力开关顶部的左侧调节螺丝是调节开关压差；它们的关系是：上限切换值-开关压差=下限切换值。
例如：要求被控压力保持在0.5～0.8Mpa之间：•选用设定值范围在0.1～1.0Mpa的压力控制器；•旋动顶部右边的压力调节螺丝，使指针指示在标度尺的0.8Mpa （8kg或8bar）处，此值为上限切换值。
•旋动顶部左边的压力调节螺丝，使指针指示在标度尺的0.3Mpa，下限切换值=上限切换值-开关压差=0.8-0.3=0.5，此值为下限切换值。
•将控制器的接线端子接入被控的电气回路。
PS：①为公共接线。
③为常开端输出。
⑤为常闭端输出。
高压保护：连接① ⑤，在正常升压时，①-⑤接通，①-③不通。
压力升到设定上限时即0.8Mpa处，①-⑤不通，①-③接通。
压力下降时，此时①③接通，压力下降到下限设定点即0.3Mpa 处时。
又切换为①⑤接通，①-③不通。
降压停止，压力回升，则自动循环。
低压保护：要求压低于0.1Mpa，压力开关要断开。
旋动顶部右边的压力调节螺丝，使指针指示在标度尺的0.15Mpa处，此值为上限切换值。
旋动顶部左边的压力调节螺丝，使指针指示在标度尺的0.05Mpa，下限切换值=上限切换值-开关压差=0.15-0、05=0.1，此值为下限切换值。
接通电源时，当压力大于0.15Mpa时，设备开始工作，当压力下降时到0.1Mpa时，压力开关下限切换，设备即会停止工作，以达到保护的目的。
压力开关使用注意：压力设定值上限必须大于压差设定值（压力设定值—压差设定值=下限启动值）例如：上限设8公斤，压差设2公斤。
压力开关的注意事项有
压力开关的注意事项有压力开关是一种常用的感应装置，用于测量压力，并根据设定的压力值来控制电气设备的开关。
在使用压力开关时，有一些注意事项需要我们注意，以保障其正常使用和延长寿命。
下面是压力开关的注意事项：1. 压力范围选择：压力开关有不同的压力范围选择，我们在使用时应选择适合的压力范围。
如果压力开关的工作压力超过其额定范围，会导致开关失效甚至损坏。
因此，在选择和安装压力开关时，应对压力范围进行准确的测算和选择。
2. 环境适应性：压力开关通常需要用于各种不同的环境中，例如高温、低温、湿度大等环境条件。
因此，在选择压力开关时，应根据实际使用环境来选择合适的压力开关，以确保其能在各种条件下正常工作。
3. 安装位置和方法：压力开关的准确测量和控制压力依赖于其安装位置和方法。
在安装压力开关时，应选择安装位置尽可能靠近需要测量压力的地方，并保证压力传感器与被测压力接触的表面干净、无杂质。
此外，还应注意安装位置的防水、防尘等要求。
4. 电气安装：在连接压力开关和电气设备之前，应确保电源已经断开，以避免触电危险。
在进行电气连接时，应根据压力开关的接线图进行正确的接线，确保电气连接正确、可靠。
同时，应合理安排电缆走向，防止电缆扭曲或受到机械损坏。
5. 维护保养：为了延长压力开关的使用寿命，需要进行定期的维护保养工作。
包括清洁外壳和接线端子，检查电气连接的可靠性，以及检查压力开关的工作状态等。
如果发现异常情况，应及时修理或更换。
6. 避免超负荷使用：压力开关具有一定的额定工作压力范围，超过这个范围使用会对开关产生超负荷压力，损害开关性能。
因此，在使用压力开关时，应合理安排工作压力，避免超负荷使用，以确保其正常运行和延长使用寿命。
7. 注意压力梯度：压力开关的正确工作需要有明确的压力梯度，即压力的变化应逐步上升或下降。
如果压力变化过大或过快，会影响开关的测量准确性和控制精度。
因此，在使用压力开关时，应注意控制压力梯度，避免急剧的压力变化。
流量开关数据安全操作及保养规程
流量开关数据安全操作及保养规程前言流量开关是一种重要的测量设备，广泛应用于工业领域。
它可以对液体或气体的流量进行精确测量，并输出相应的信号进行监控和控制。
在日常维护保养中，对流量开关的数据安全操作和保养非常关键。
本文将针对此方面的内容进行详细介绍，以保证设备的正常运行和数据的安全。
数据安全操作1. 安装前准备在安装流量开关之前，需要进行一系列的准备工作来保证数据的安全：•确认安装位置：安装位置应远离强电磁干扰区，并且保证设备的防水等级符合使用要求。
•确定测量介质：在选择流量开关时需要明确测量介质，不同的测量介质对涉及到的材料、精度、准确性等方面都会有影响。
•确认接线方式：根据流量开关的接线方式，确认对应的接线方式，避免出现接线错误产生误差。
2. 正确操作在使用流量开关时，需要注意以下注意事项来保证数据的安全：•注意接线：正确连接开关中的信号线和电源线。
设备开启时，应检查电流与电压是否在正常范围内。
•防电磁干扰：因为流量开关产生的信号较小，容易受到电磁干扰，因此需要注意防护措施，如使用屏蔽线圈等。
•防静电干扰：防止一些特殊静电感应元素的发生，将装置放在无静电环境中使用。
•防化学腐蚀：不同的测量介质所经过的介质对设备的腐蚀程度不同，正确选择材料以便于防范腐蚀。
•避免过热：避免放在高温的环境下使用，这可能造成设备过热，导致测量数据失准。
3. 软件安全设置在使用流量开关时，还需要进行软件上的安全设置来保证数据的安全：•密码安全设置：合适的密码设置将有助于防止未经授权的人员对数据进行访问。
•数据备份：常规备份是非常重要的，以防止数据的丢失或损坏。
•定期维护：将设备的维护工作列入日常计划，并确保定期保养。
保养规程流量开关的保养是非常重要的，它不仅可以有效地延长设备的使用寿命，同时会对数据的精度、品质产生关键的影响。
下面是流量开关的保养规程：1. 清洁维护定期清洁是保持流量开关正常工作的重要环节，清洁需要注意一些细节：•清洁介质：清洁介质的选择对数据精确度和设备寿命都有一定的影响。

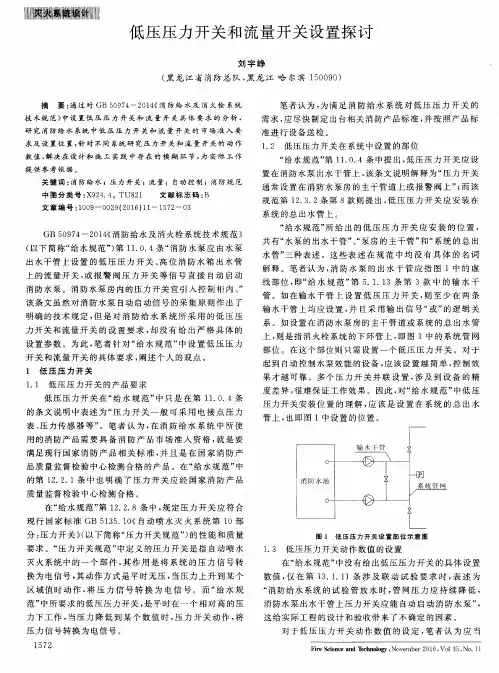

低压压力开关和流量开关设置探讨
１ 低 压 压 力 开 关
１ ． １ 低 压 压 力 开 关 的 产 品 要 求 低压压力开关 在“ 给水规 范” 中只是在 第 １ １ ． ０ ． ４条
果 才 越 可 靠 。多 个 压 力 开 关 并 联 设 置 ， 涉 及 到 设 备 的精
低 压 压 力 开 关 和 流 量 开 关 设 置探 讨
刘 字 峥
（ 黑龙 江省 消防 总队 ， 黑龙 江 哈 尔滨 １ ５ ０ ０ ９ ０ ） 笔者认为 ， 为 满 足 消 防 给 水 系 统 对 低 压 压 力 开 关 的 需求 ， 应 尽 快 制 定 出台 相 关 消 防 产 品 标 准 ， 并 按 照 产 品 标
文章 编 号 ： １ ０ ０ ９ —０ ０ ２ ９ （ ２ ０ １ ６ ） １ １ —１ ５ ７ ２ —０ ３
Ｇ Ｂ ５ ０ ９ ７ ４ —２ ０ １ ４ （ （ 消 防给 水 及 消 火 栓 系统 技 术 规 范 》
（ 以下 简称 “ 给水规范” ） 第 １ １ ． ０ ． ４条 “ 消 防 水 泵 应 由水 泵 出水 干 管上 设 置 的低 压 压 力 开 关 、 高 位 消 防 水 箱 出水 管
数值 ， 解 决在 设 计 和 施 工 实践 中存 在 的 模 糊 环 节 ， 为 实 际 工 作
提供参考依据 。
关键词 ： 消 防 给 水 ；压 力 开 关 ；流 量 ；自动 控 制 ；消 防规 范
中 图分 类 号 ： Ｘ ９ ２ ４ ． ４ ， Ｔ Ｕ８ ２ １
文献标志码 ： Ｂ
摘 要 ： 通过 对 Ｇ Ｂ ５ ０ ９ ７ ４ —２ ０ １ ４ （ ＜ 消 防 给 水 及 消 火栓 系统 技 术规范》 中设 置 低 压 压 力 开 关 和 流 量 开 关 具 体 要 求 的 分 析 ， 研 究 消 防 给 水 系统 中低 压 压 力 开 关 和 流 量 开 关 的 市 场 准 入 要 求及设置位置 ， 针 对 不 同 系统研 究 压 力 开 关 和 流 量 开 关 的 动 作
消防给水系统中压力开关及流量开关信号的设置探讨
消防给水系统中压力开关及流量开关信号的设置探讨通过对消防系统流量开关和压力开关的设置方式和动作参数设定值的探讨，数据采集源进行探讨，提出在消防给水系统中同时设置压力开关和流量开关2种采集不同数据源的自动启泵信号，以及合理设定压力开关和流量开关的动作参数值，可提高消防系统的可靠性。
标签：高位消防水箱；压力开关；流量开关；自动启泵；管网泄漏量《消防给水及消火栓系统技术规范》（GB50974-2014，以下简称“消水规”），第11.0.4条规定“消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等开关信号应能直接自动启动消防水泵。
”规范仅对消防水泵联动系统中的自动启动信号的设置提出了原则性要求，对具体的设置方式和设计参数未作明确规定。
1、压力开关和流量开关的设置方式关于消防给水系统需要同时设置几个自动启泵信号，“消水规”中并没有给出具体规定，在工程设计和施工图审查中存在不小的争议，笔者认为，为保证消防系统的可靠性，对于消火箱系统，应设置2个且采集不同数据的自动启泵信号，其中一个动作既能自动启动消防主泵。
对于自动喷水灭火系统，国家标准图集《消防给水及消火栓系统技术规范》图示（15S909，以下简称“图示”）第11.0.4图示“自动喷水灭火系统报警阀的压力开关可取代本图中的压力开关和流量开关”，笔者认为自动喷水灭火系统有着极高的控灭火效率，是目前公认的最佳灭火方式，应该要求比室内消火栓系统有更强的动作可靠性，故自动喷水灭火系统，除报警阀上的压力开关外，喷淋泵出水主干管上的压力开关和高位消防水箱出水管上的流量开关信号均能自动启动喷淋泵很有必要。
《火灾自动报警系统设计规范》（GB 50116-2013）第4.2.1条第一款：对自动喷水灭火系统的联动控制方式“应由湿式报警阀压力开关的动作信号作为触发信号，直接控制启动喷淋消防泵”，报警规范是1个自动启泵信号，所以消防给水系统设计师需在工程设计中将流量开关亦作为自动启泵信号要求，提资于火灾自动报警设计师。
压力开关的那些注意事项及操作规程
压力开关的那些注意事项及操作规程压力开关的那些注意事项电子压力开关已经代替了开关阀门，广泛的应用于我们日常生活中的每一个角落。
比如，如液压润滑行业，空压机的高、低压力保护掌控，民用火力发电站和核电发电站，电子压力开关由于智能化的掌控，便捷了我们的日常生活。
压力开关使用的注意事项1.防爆的必要性：防爆形式分为隔爆型和本安型，长野产品多数为隔爆型。
2.是否需要带指示：依据客户指示。
3.接点数量：一接点（一个输出）或两接点（两个输出）。
4.设定值和压力范围的确定：推举设定范围在压力范围的30%—65%之间，可设定范围为压力范围的15%—90%之间。
5.接断差的形式：可调式或固定式。
6.是否有脉动：假如压力有脉动或振动，需要带节流阀用以抑制脉动压力对仪表的损伤。
7.带隔膜的场合：测定腐蚀性、高黏度或温度过高时，需要选用带隔膜。
压力开关广泛应用于家用、商用、汽车制冷系统的高、低压力保护掌控，蒸汽工况和发电站；蓄能器,接收器,闪蒸罐,分别器,洗涤器,炼油装置。
也可适用于各种设备工具的高、低压力保护掌控。
压力开关使用的注意事项1、产品核心接受新型智能微处理芯片，功能应用性能稳定。
2、LED显示当前压力或液位值；3、压力或液位可以依据本身的需要设置启动或停止；4、四位LED的产品三个单位可以依据客户需要选择：Mpa、KG.F/CM2，PSI5、可以设置高处与低处压力或液位报警点，并通过继电器或光耦输出给掌控设备；输出双路继电器（单刀双掷）开关量；6、两路继电器/两路光耦/带4—20mA/0—10V输出可以选择；7、接受高精度压力传感器，比机械压力开关精度高，迟滞小，响应快，稳定牢靠；调整无死区，可以在整个量程范围内任意设定继电器动作压力点；8、使用按键调整动作压力，使用简便，更加快捷；防护等级：IP65，可以用在环境恶劣的场合；机械型:机械压力开关为纯机械形变导致微动开关动作。
当压力加添之时,作用在不同的传感压力元器件（膜片、波纹管、活塞）二产生形变,将向上产生移动,通过栏杆弹簧等结构机械,最后启动最上端微动开关,使电信号输出。
流量开关、压力开关如何控制消防水泵
流量开关、压力开关如何控制消防水泵流量开关、压力开关等信号作为联动控制触发信号，均可以直接控制启动消防水泵。
在消防给水系统中，消防供水的工况总是首先表现为压力下降，再发生流量变化，压力变化总是发生在流量产生之前，尤其是配置了稳压水泵或稳压设备的消防系统。
但是压力和流量变化的信号需要被流量开关、压力开关检测，触发输出信号，才能联动控制，自动启动消防水泵。
因此除了压力和流量变幅的大小，还与流量开关、压力开关的检测精度有关，同时不合适的流量开关、压力开关选用与设置，还会带来消防水泵的误启动。
临时高压消防给水系统有两种工况，一是高位消防水箱设置的位置及最低有效水位均满足《消水规》第5.2.2条，高位消防水箱的设置位置应高于其所服务的水灭火设施，且最低有效水位应满足水灭火设施最不利点处的静水压力时，不设稳压水泵；二是高位消防水箱不能满足《消水规》第5.2.2条第１款~第４款的静压要求，设置稳压泵。
消火栓系统中无稳压泵时，由高位消防水箱出水管上设置的流量开关信号作为触发信号，自动启动消防水泵；当消火栓系统中有稳压泵时，由消防水泵出水千管上设置的压力开关信号作为触发信号，自动启动消防水泵。
有稳压泵的消防系统中，水流量开关信号作为触发信号，自动启动消防水泵时，其设置的位置应位于Ａ位，当布置在Ｂ位时，存在稳压泵补水流量超过水流量开关发出联动控制触发信号的最小启动流量时，消防水泵将误动作的情况，且在稳压水泵启动过程中，消防水泵有可能频繁误启动。
一般认为稳压设备配置了调压罐时，稳压泵补水只进人气压罐，补水量不会进人消火栓管网，因此水流量开关布置在Ｂ位时，不会在稳压设备补水时，导致消防水泵启动的认识是不合理的。
其实消火栓管网上部的压力与气压罐内的压力几乎相同，稳压泵补水时，是一个从启泵低压力，到停泵高压力的过程，补水期间一部分水流量进人气压罐，由于管网的漏失量仍然存在，部分水量仍将进人消火栓管网，其流量并不比稳压泵不工作时，由气压水罐泄人的流量小，在稳压泵停泵压力时，从稳压设备泄人消火栓管网的流量，比稳压泵启泵压力时高，总是存在稳压泵补水流量超过水流量开关发出联动控制触发信号的最小启动流量的风险，另外，在清理消火栓系统中减压阀前的过滤器等装置时，部分的泄流量，也可能导致消防水泵误启动。
流量开关说明书安全操作及保养规程
流量开关说明书安全操作及保养规程流量开关是一种常见的流量控制装置，其作用是根据流量的大小来控制液体或气体的流动。
通过对流量开关的正确使用和保养，可以达到提高设备稳定性、提高生产效率、延长设备寿命的目的。
安全操作规程1. 选用合适的流量开关在选择流量开关时，应根据实际需求来确定合适的型号和规格。
同时还需考虑流体的压力、温度等参数，以确保选择的流量开关能够适用于实际工作环境。
2. 安装位置在安装流量开关时，应选择合适的位置，避免在高温、腐蚀等特殊环境下使用，同时应尽量避免安装在缺乏通风、易产生震动等环境中。
3. 连接方式在连接流量开关时，应按照说明书中的连线方式进行连接，保证电气连接良好，避免出现短路或者其他电气故障；同时还需密封连接处，避免液体或气体泄漏。
4. 操作注意事项在正常使用流量开关时，应注意以下几点：•不得超过流量开关的额定流量范围，以免损坏设备；•不得在流量开关工作过程中频繁开关，以免造成过度磨损；•不得在流量开关连续工作时间过长，避免过度损耗。
5. 维护保养定期进行维护保养是保证流量开关正常工作的重要措施，以下是常见的保养规程：•定期进行清洗，避免灰尘等污物附着在器件上，影响设备散热；•检查连接方式和电气连接是否正常，避免出现电气故障；•定期检查设备的运行状态，发现问题及时处理。
保养规程对于流量开关的保养工作，需要注意以下几点：1. 定期清洗长时间运行会导致流量开关表面积累尘，影响散热或者其他机械效应。
所以在日常保养时需要对流量开关进行清洗，除去积尘，以保证机器的正常运转。
2. 定期检查连接方式及电气连接是否正常在使用流量开关时，需要定期检查连接方式及电气是否正常，避免出现电气故障的情况。
同时还需要关注气流及液流的通畅与否，以保障液体或气体的正常通道。
3. 定期检查设备的运行状态为了避免流量开关在工作中出现问题，我们需要定期检查设备的运行状态，确保设备正常开启及关闭，避免过度损耗，并且能够及时发现设备的问题并进行维修处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
警告
请严守规格使用。
在规格范围外使用的场合，有可能引起误动作、故障·破损、触电、爆炸、起火、其它灾害等。
请勿擅自修理·分解·改造。
修理·分解·改造（包括追加工、电路板的组合更换）的场合，会造成人身伤害、误动作·故障等。
请按照正确的安装方法设置。
未按正确的安装方法设置的场合，会造成误动作、故障·破损。
关于管接头（快换管接头）的使用，请参考管接头&气管/共同注意事项。
关于下记的3项，请参考各产品的使用说明书。
● 关于工具的使用，请使用合适的工具。
● 关于紧固力矩，请按合适的力矩紧固。
● 标有安装方向的产品，请按指示的方向安装。
实施维护·定期检查，确认动作正常。
未进行维护·定期检查的场合，会造成误动作以及故障。
在进行维护·定期检查时，电源应为OFF并切断供给的流体。
可能会造成人员受伤。
维护·定期检查之后请实施适当的功能检查·泄漏检查。
由于意外的误动作，可能无法保证安全。
当设备发生动作异常·泄漏等异常情况时，请切断电源停止流体供给。
请勿施加振动·冲击·负载。
施加振动·冲击·负载的场合会造成误动作、故障·破损。
尤其不要将开关安装于可能被脚踏的场所。
请勿在阳光直射的场所使用。
在阳光直射的场所使用会造成误动作和故障。
在阳光直射的场所使用时，请遮挡阳光。
产品请不要在腐蚀性的环境下使用。
产品在腐蚀性的环境下使用的场合，会造成误动作、故障·破损。
请确认产品的材质后再使用。
除ATEX对应产品以外，请勿在易爆、易燃的环境下使用。
ATEX（防爆结构）对应产品请在符合ATEX等级标准的环境下使用。
ATEX对应产品以外的产品在易燃、易爆的环境下使用的场合，有可能引起爆炸或火灾。
请遵守保护结构的使用规格。
未遵守保护结构使用规格的场合，有可能导致误动作和故障。
请参考IEC60529，请在符合等级的环境下使用。
请在使用温度范围·使用湿度范围·使用流体温度范围内使用。
超过规格范围外的使用、或者在即使在规格范围内但出现急剧变化的环境·温度循环变化的环境·产生冻结或者结露的环境下使用时，会造成误动作和故障。
低温使用的场合，请施行防冻结对策。
请勿使用适用流体以外的流体。
使用适用流体以外的流体的场合，会造成误动作、故障·破损。
请勿使用易燃性的流体·有毒的流体。
使用易燃性的流体·有毒的流体的场合，会造成爆炸、火灾·灾害等。
请勿让杂质或者冷凝水进入产品内部或者配管通口内。
杂质或者冷凝水进入的场合，会造成误动作、故障。
流入侧（一次侧·IN侧）请安装合适的过滤器。
请在额定压力范围内使用。
使用额定压力范围以外的压力时，会造成误动作。
请勿施加超过耐压力的力。
施加超过耐压力的力会造成故障、破损。
请严守电源电压规格使用。
在规格范围外使用的场合，有可能引起误动作、故障、触电、火灾等。
使用市面销售的开关电源时，请将FG端子接地。
因使用市面销售的开关电源连接时，会产生开关干扰信号，无法满足产品规格。
故在此情况下，请在与开关电源之间插入主管路干扰滤波器·铁氧体等的干扰滤波器，或者将开关电源变更为系列电源使用。
请勿使用超过最大负载电压以及电流的负载。
在规格范围外使用的场合，可能会造成误动作、破损、寿命缩短。
请正确配线。
误配线的场合，可能会引起误动作、故障、触电、火灾等。
压力开关·流量开关／共同注意事项
使用前必读。
产品单独注意事项请通过本公司主页上的 《使用说明书》 确认。
61
警告
导线的推荐弯曲半径为护套外径的6倍或绝缘外径的33以数值大的为准。
通电中请勿进行配线作业。
中配线，会造成误动作、故障。
电涌电压反复施加的场合，会造成误动作、故障。
请勿在有电涌电压发生源的场所使用。
在有过电压发生源
的场所使用的场合会造成误动作、故障。
请采取合适的对策。
产品的配线和动力线·电力线请勿同一配线。
动作、故障。
请确认配线的绝缘性。
绝缘不良的场合
不良等）会造成误动作、故障。
请勿用于对静电忌讳的场所。
会造成系统不良及故障。
（仅限电子式的场合）
即使产品正常动作负载也有可能不动作。
（仅限电子式的场合）
（设定值等）保存在记忆卡上，即使切断产品电源，
压力开关、流量开关／共同注意事项
使用前必读。
产品单独注意事项请通过本公司主页上的《使用说明书》确认。
62。
