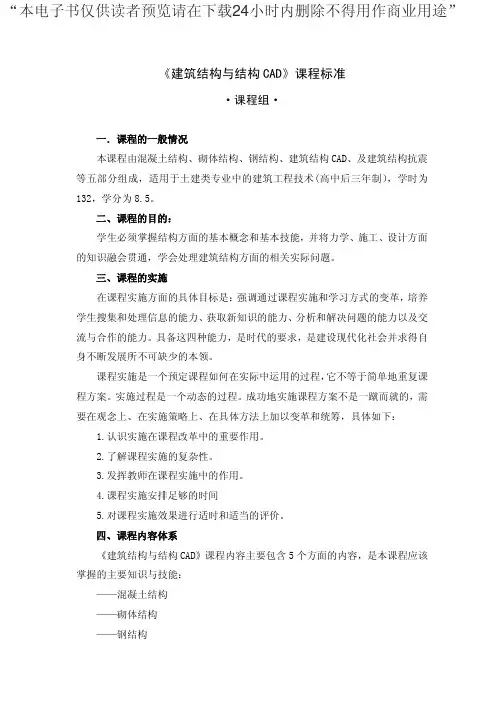

《建筑结构与结构 CAD》课程标准
·课程组·
一．课程的一般情况 本课程由混凝土结构、砌体结构、钢结构、建筑结构 CAD、及建筑结构抗震 等五部分组成，适用于土建类专业中的建筑工程技术(高中后三年制），学时为 132，学分为 8.5。 二、课程的目的： 学生必须掌握结构方面的基本概念和基本技能，并将力学、施工、设计方面 的知识融会贯通，学会处理建筑结构方面的相关实际问题。 三、课程的实施 在课程实施方面的具体目标是：强调通过课程实施和学习方式的变革，培养 学生搜集和处理信息的能力、获取新知识的能力、分析和解决问题的能力以及交 流与合作的能力。具备这四种能力，是时代的要求，是建设现代化社会并求得自 身不断发展所不可缺少的本领。 课程实施是一个预定课程如何在实际中运用的过程，它不等于简单地重复课 程方案。实施过程是一个动态的过程。成功地实施课程方案不是一蹴而就的，需 要在观念上、在实施策略上、在具体方法上加以变革和统筹，具体如下： 1.认识实施在课程改革中的重要作用。 2.了解课程实施的复杂性。 3.发挥教师在课程实施中的作用。 4.课程实施安排足够的时间 5.对课程实施效果进行适时和适当的评价。 四、课程内容体系 《建筑结构与结构 CAD》课程内容主要包含 5 个方面的内容，是本课程应该 掌握的主要知识与技能： ——混凝土结构 ——砌体结构 ——钢结构
cad课程设计的设计要求

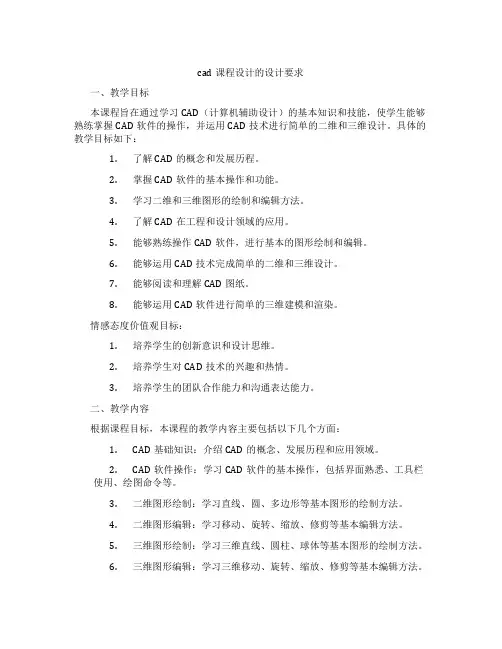

cad课程设计的设计要求一、教学目标本课程旨在通过学习CAD（计算机辅助设计）的基本知识和技能，使学生能够熟练掌握CAD软件的操作，并运用CAD技术进行简单的二维和三维设计。
具体的教学目标如下：1.了解CAD的概念和发展历程。
2.掌握CAD软件的基本操作和功能。
3.学习二维和三维图形的绘制和编辑方法。
4.了解CAD在工程和设计领域的应用。
5.能够熟练操作CAD软件，进行基本的图形绘制和编辑。
6.能够运用CAD技术完成简单的二维和三维设计。
7.能够阅读和理解CAD图纸。
8.能够运用CAD软件进行简单的三维建模和渲染。
情感态度价值观目标：1.培养学生的创新意识和设计思维。
2.培养学生对CAD技术的兴趣和热情。
3.培养学生的团队合作能力和沟通表达能力。
二、教学内容根据课程目标，本课程的教学内容主要包括以下几个方面：1.CAD基础知识：介绍CAD的概念、发展历程和应用领域。
2.CAD软件操作：学习CAD软件的基本操作，包括界面熟悉、工具栏使用、绘图命令等。
3.二维图形绘制：学习直线、圆、多边形等基本图形的绘制方法。
4.二维图形编辑：学习移动、旋转、缩放、修剪等基本编辑方法。
5.三维图形绘制：学习三维直线、圆柱、球体等基本图形的绘制方法。
6.三维图形编辑：学习三维移动、旋转、缩放、修剪等基本编辑方法。
7.设计实践：运用CAD技术完成简单的二维和三维设计案例。
三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法相结合的方式进行教学：1.讲授法：通过讲解和演示，让学生掌握CAD的基本知识和操作方法。
2.案例分析法：通过分析实际案例，让学生了解CAD技术在工程和设计领域的应用。
3.实验法：通过上机操作实验，让学生亲手实践，加深对CAD技术的理解和掌握。
4.小组讨论法：通过小组讨论和合作，培养学生的团队合作能力和沟通表达能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：选用权威、实用的CAD教材，为学生提供系统、科学的学习材料。
结构cad设计课程设计
结构cad设计课程设计一、教学目标本课程的教学目标是使学生掌握结构CAD设计的基本原理和方法，能够熟练使用相关软件进行结构设计，提高学生的实际操作能力和创新能力。
具体分为以下三个部分：1.知识目标：使学生了解结构CAD设计的基本原理，掌握常用的结构设计方法和技巧，了解相关软件的基本操作。
2.技能目标：使学生能够独立完成结构CAD设计任务，熟练使用相关软件进行结构设计，提高学生的实际操作能力。
3.情感态度价值观目标：培养学生对结构设计的兴趣和热情，提高学生的问题解决能力和创新意识，使学生在实际工作中能够充分发挥自己的专业素养。
二、教学内容本课程的教学内容主要包括结构CAD设计的基本原理、常用设计方法和技巧，以及相关软件的基本操作。
具体安排如下：1.第一章：结构CAD设计概述，介绍结构CAD设计的定义、特点和应用范围。
2.第二章：结构CAD设计基本原理，讲解结构CAD设计的基本原理和方法。
3.第三章：结构CAD设计常用技巧，介绍常用的结构CAD设计技巧和操作方法。
4.第四章：结构CAD设计软件应用，讲解常用结构CAD设计软件的基本操作和功能。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行教学。
具体包括以下几种：1.讲授法：通过讲解基本原理和方法，使学生掌握结构CAD设计的基本知识。
2.案例分析法：通过分析实际案例，使学生了解结构CAD设计的具体应用和技巧。
3.实验法：通过实际操作，使学生熟练掌握结构CAD设计软件的基本操作。
4.讨论法：通过分组讨论，培养学生的团队协作能力和问题解决能力。
四、教学资源为了保证教学效果，我们将准备以下教学资源：1.教材：选择权威、实用的结构CAD设计教材，作为学生学习的主要参考资料。
2.参考书：推荐一些与结构CAD设计相关的参考书籍，供学生拓展阅读。
3.多媒体资料：制作精美的PPT课件，直观地展示结构CAD设计的方法和技巧。
4.实验设备：准备充足的计算机和结构CAD设计软件，保证学生能够充分进行实际操作。
CAD课程设计任务书
贵州工程职业学院CAD课程设计报告名称：《CAD》课程设计题目：院系：班级：学号：学生姓名：指导教师：前言目录一、设计的目的及要求 (3)二、设计题目 (3)三、设计内容 (3)四、主要仪器 (3)五、操作方法及步骤 (4)六、课程设计总结 (10)七、参考文献 (11)一、设计目的及要求1、设计目的培养学生计算机识图、画图能力，让学生熟练掌握CAD的操作界面、图形设置、显示控制、基本绘图方法图形编辑、图层及特性、图块、图案填充、文本注释、尺寸标注及图形输出等内容；熟练掌握应用各种二维绘图、编辑命令去独立的设计和绘制工程图。
熟悉一般民用建筑建筑施工图、结构施工图的表达内容和图示特点，掌握绘制建筑、结构施工图的步骤与方法，并对已经学过的画法几何与工程制图课内容加以巩固，同时培养学生认真负责的工作态度和严谨细致的工作作风。
2、设计要求熟练掌握CAD最基本、最常用的各种指令。
做到能熟练绘制本专业各种技术图纸。
二、设计题目(自己想一个)三、设计内容根据给定的建筑施工套图，按1：1设定绘图区域，完成建筑平、立、剖面图及详图的课程设计任务及视图表达要求，并使用A3图纸打印出图。
平面图 1:100立面图 1:100剖面图 1:100详图 1:50（至少2个超过可加分，每个5分）四、主要仪器计算机、AutoCAD2012软件五、操作方法及步骤略…….六、课程设计总结略…….七、参考文献1、房屋建筑制图总图制图标准GB/T 50103-20012、房屋建筑制图统一标准 GB/T50001-20013、建筑CAD （教材）4、住宅设计规范GB 50096—1999 (2003版)住宅建筑规范GB 50386—2005民用建筑设计通则 GB 50352-20055、《住宅建筑设计原理》编写组．住宅建筑设计原理．北京：中国建筑工业出版社6、《建筑设计资料集》编委会．建筑设计资料集(第二版)3．北京：中国建筑工业出版社7、《现行建筑设计规范大全》编委会，中国建筑工业出版社。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《建筑结构CAD 》课程设计作业要求
一、 AUTOCAD 抄绘作业
1、 文字要求（按出图比例1:100） 1）中文字体参考表 表一 文字类型 字 体 字 高 参考字型文件
说明文字 细线汉字 500～600 HZTXT.SHX ，HZTXTW.SHX 平面图名 粗线汉字 800～1000 STI64S.SHX ，宋体，黑体 大样图名 粗线汉字 500～700 STI64S.SHX ，宋体，黑体 图签文字 自选 自选 HZTXTW.SHX ，宋体，黑体 2）数字英文参考表 表二 文字类型 字 体 字 高 参考字型文件
说明文字 细线英文 400～500 SI-FS.SHX ，SIMPLEX.SHX 平面图名 粗线汉字 800～1000 COMPLEX.SHX ，宋体，黑体 大样图名 粗线汉字 500～700 COMPLEX.SHX ，宋体，黑体 图签文字 自选 自选 COMPLEX.SHX ，宋体，黑体 尺寸文字 细线英文 300 SIMPLEX.SHX
钢筋文字 细线英文 400 300 SI-FS.SHX ，
TXT.SHX （PKPM 字体）
3）不同出图比例字高计算公式
1100 100
⨯出图比例字高＝出图比例为 ：的字高 （公式一） 例：出图比例1：100时说明文字的高度为500，求出图比例1：50时说明文字的字高。
501100 500250100100
⨯=⨯=出图比例字高＝出图比例 ：的字高
4）不同出图比例的图框尺寸计算公式
1100 100
⨯出图比例图框尺寸＝出图比例 ：的图框尺寸 （公式二） 例：出图比例1：100时2号图框尺寸是59400x42000mm ，求出图比例1：50时的图框尺寸。
mm 2970059400100
501001100=⨯=⨯的图框宽度：出图比例出图比例图框宽度＝ 图框高度算法相同。
2、图层要求
要求对图纸中不同的构件设置不同图层，不同的线型设置不同的图层，不同的颜色设置不同的图层，尺寸标注及文字标注应设置独立的图
层。
图层参考表
图中内容图层名线型颜色
墙WALL CONTINUOUS 255
门窗WIGDOWS CONTINUOUS 黄色
轴线DOTE CENTER 10
轴标AXSI CONTINUOUS 绿色
尺寸DIM CONTINUOUS 绿色
楼梯STAIR CONTINUOUS 紫色
文字TEXT CONTINUOUS 白色
梁实线梁实线DASH 140
梁虚线梁虚线CONTINUOUS 青色
3、出图要求
1）线宽——墙线宽0.5~0.6（255号色），轴线宽0.2（10号色），其它线宽0.25。
2）图纸规格——2＃白纸图（70克纸），出图比例1：100。
4、文件格式
图形文件格式应采用AutoCAD2006以下格式，用高版本绘图的同学可以
用AutoCAD“文件”下拉菜单下的“另存为”命令存为AutoCAD2004
文件格式。
采用天正建筑画图的同学，应转换为AutoCAD2006直接可以打开的文
件。
二、PKPM设计作业
1、现浇楼板配筋图（出图比例1:100）
图中应注明现浇板配筋及板厚，楼面标高，卫生间降板标高，楼梯编号。
剪力墙应采用钢筋混凝土图例填充。
电梯、通风井等楼板开洞的部分要有洞口符号。
主要构件的轴线定位尺寸要完整，文字要求参考表一和表二，图层参考表三。
2、预应力空心板结构布置平面图（出图比例1:100）
图中现浇板部分应注明现浇板板厚及配筋，楼面标高，卫生间降板标高，楼梯编号。
剪力墙应采用钢筋混凝土图例填充。
电梯、通风井等楼板开洞的部分要有洞口符号。
预应力空心板应注明预应力空心板的规格数量（需要用AUTOCAD补充绘制）。
主要构件的轴线定位尺寸要完整，文字要求参考表一和表二，图层参考表三。
3、梁平法施工图
图中应注明所有梁的编号及配筋。
剪力墙应采用钢筋混凝土图例填充。
要画出主次梁交接处的附加箍筋及吊筋，主要构件的轴线定位尺寸要完整，文字要求参考表一和表二，图层参考表三。
4、框架配筋图
框架整体配筋图——框架立面图1：50，梁柱断面图1：20，需要注意层高及标高的问题。
框架内力图——弯矩包络图、剪力包络图、轴力包络图、配筋包络图四张图画在同一张2＃图内。
框架内力简图中杆件线条为粗线，在用AutoCAD 编辑时必须用分解命令将其变为细线。
5、出图要求
1）线宽——轴线宽0.2，其它线宽0.25。
2）图纸规格——梁、板配筋图用2＃白纸图（70克纸），出图比例1：100。
框架配筋图用1~2#白纸图（70克纸）。
三、图纸折叠
图纸统一折叠为A4图幅。
平面组按建筑抄绘、板配筋图、梁配筋图的顺序三张图折叠到一起。
框架组按建筑抄绘、框架立面、框架断面、内力图的顺序四张图折叠到一起。
四、电子文件
电子文件交DWG格式的图形文件（PKPM的中间计算文件不交）包括AUTOCAD抄绘作业，PKPM设计作业的DWG格式的图形文件。
所有图形应画在同一文件中，文件名为学生姓名。
以班为单位由班长统一收齐后交到任课老师。
例：学生姓名张三，20040001，需要交的电子文件名——20040001张三. DWG。
如果是多个文件请建立文件夹，文件夹名20040001张三，文件夹中的文件名为20040001张三1.dwg、20040001张三2.dwg、20040001张三3.dwg以此类推。
五、交作业的时间及地点
2013年1月3日下午3点
祝大家一切顺利
