嵌入式设计答辩
嵌入式答辩
应用开发部分
详细介绍
应用端开发
第三部分
结果展示
Demo
测试结果与性能分析
结果展示
测试结果与性能分析
结果展示
第四部分
设计总结
Total
反思&不足
设计总结
总结
基于小熊派的智慧农业案例总结： 实验中，主要参考小熊派的智慧农业开发案例，基本实现了智慧农业的智能感知、可靠传输、实现了云
端的数据可视化、同时可以手动控制终端设备（电机和补光灯）的允许，或者通过设置相应的设备规则， 从而实现环境温度、光照的自动调节。 1、就整体完成情况而言，以Lite OS为基础，基本实现了嵌入式系统的各个环节。 2、在LiteOS操作系统的基础上，实现了感知层的智能感知，传输层的NB通信，以华为云平台作为应用 层服务，实现云端数据的实时监测，远程控制。 3、通过设置在应用端设置设备规则，可将设备启动控制在特定条件下温度大于一定值，则电机启动，否 则电机关闭；设定补光灯在光照小于一定值时，补光灯开启，提高光照，从而实现设备的智能化控制。
2020.5.17
基于小熊派的智慧农业
李占 汪永飞 Fresh business general template Applicable to enterprise introduction, summary report, sales marketing, chart data Nhomakorabea目录
CONTENT
应用开发部分，先创建项目、在其中创建产品，定义 profile，并在线开发编解码插件，等待设备端开发完 毕，进行web端应用开发，将设备入云并进行调试， 完善，至此完毕。
互联框架解决不同协议终端的互联互通
详细介绍
《嵌入式设计答辩》课件
嵌入式系统未来的发展趋势
智能化
嵌入式系统将更加智能化，能够自适 应地处理各种任务，实现自主决策和 控制。
低功耗
随着对能源效率的关注度不断提高， 嵌入式系统的功耗将不断降低，延长 设备的续航时间。
互联互通
嵌入式系统将更加互联互通，实现设 备间的信息共享和协同工作。
定制化
嵌入式系统的硬件和软件将更加定制 化，满足不同应用场景的特殊需求。
系统集成与测试
将硬件和软件集成在一起，进行系统测试， 确保系统功能正常。
软件调试
使用调试器、仿真器等工具，对软件进行调 试。
故障排除与优化
对系统故障进行分析和排除，优化系统性能 和稳定性。
04
嵌入式设计案例分析
智能家居系统案例分析
智能家居系统案例
介绍一个智能家居系统的设计案例，包括系统架构、 硬件组成、软件实现等方面。
05
嵌入式设计展望与未来发展
嵌入式系统面临的挑战与机遇
挑战
随着技术的不断进步，嵌入式系统需要不断适应新的应用场景和需求，同时面 临着性能、功耗、安全等方面的挑战。
机遇智能家居、智能制造 、智能医疗等领域的应用前景广阔，为嵌入式系统的发展提供了新的机遇。
案例总结
总结案例的优点和不足，以及在实际应用中的适用范围和限制。
无人机系统案例分析
无人机系统案例
介绍一个无人机系统的设计案例，包括系统架构、硬件组成、软 件实现等方面。
案例分析
对案例进行深入分析，包括系统功能、性能指标、技术难点等方面 ，并给出解决方案和优化建议。
案例总结
总结案例的优点和不足，以及在实际应用中的适用范围和限制。
及应用。
嵌入式软件基础知识
嵌入式操作系统
电子工程系嵌入式驱动答辩

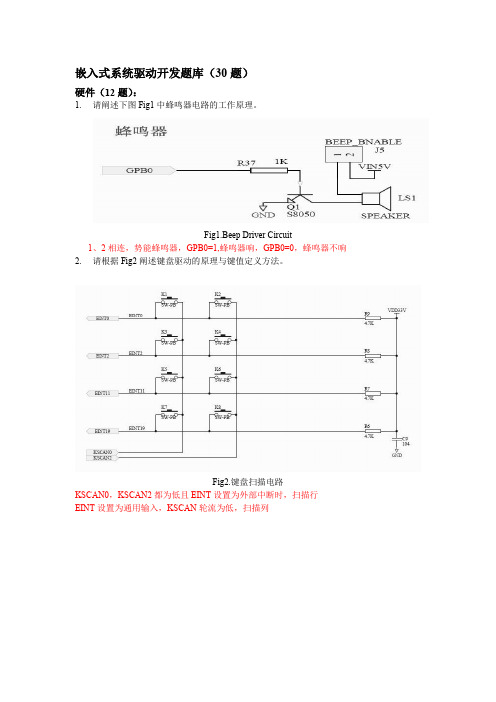

嵌入式系统驱动开发题库（30题）硬件（12题）：1.请阐述下图Fig1中蜂鸣器电路的工作原理。
Fig1.Beep Driver Circuit1、2相连，势能蜂鸣器，GPB0=1,蜂鸣器响，GPB0=0，蜂鸣器不响2.请根据Fig2阐述键盘驱动的原理与键值定义方法。
Fig2.键盘扫描电路KSCAN0，KSCAN2都为低且EINT设置为外部中断时，扫描行EINT设置为通用输入，KSCAN轮流为低，扫描列3、请说出Fig3电路的原理，R38---R41电阻值的计算方法。
Fig3.LED发光二极管驱动电路发光二极管共阳极，GPFx = 0,对应二极管亮。
这里的电阻称为限流电阻电阻值=(电源电压-LED稳压电压)/LED工作电流，不同二极管稳压电压和工作电流不同4、请说明Fig4.数码管显示电路的工作原理。
Fig4.数码管显示电路74HC164是一个沿触发的串入并出寄存器KSCAN1 作为时钟信号，KSCAN3作为数据信号，每个时上升沿时钟传一位数据，通过YP1传给第二个74HC164，再通过并行输出口传给数码管5、请根据Fig5.四线触摸屏电路原理图说明触摸屏工作原理。
Fig5.四线触摸屏电路原理图Q2 Q4两个三极管在数字电路中起到开关的作用当加X轴通断控制信号为高电平时，触摸屏输入信号TSXM给AIN7核心板的模拟量输入端进行模数转换，减X轴通断控制信号为高电平时TSXP接地,Y轴控制同理6、写出触摸屏驱动程序中涉及Fig5中口线的控制方法并解释。
7、如何配置S3C2410的GPIO—F0到F3口作为输入口？GPFCON=0x00;8、如何配置S3C2410的GPIO—F0到F3口作为输出口？GPFCON=(1<<0)|(1<<2)|(1<<4)|(1<<6);9、如何使S3C2410的GPIO—F0到F1口输出低电平。
GPIO—F2-F3输出高电平？GPFCON = 0x5555;GPFDAT = (1<<2)|(1<<3);10、S3C2410端口有GPXCON、GPXDA T、GPXUP三个寄存器，分别代表什么？GPXCON代表管脚功能设置寄存器，GPXDAT代表数据寄存器，GPXUP代表上拉使能,0上拉1不上拉。
嵌入式系统学习答辩第四组
应用场景： 场景一：公布车位信息发布，疏导交通 公共车场通过智能停车服务平台，将停车位变化信息实时发布到城市交通引导系统，用户可以 通过APP客户端直接查询并预约车位，减少机动车在城市道路上的绕行，加快停车泊位周转率 ，充分利用停车资源。 场景二：个人车位共享，错峰租赁
个人车位通过安装NB-IoT/eMTC车位锁，采集车位信息，车位所有者通过城市级的停车共享服
的系统。国内普遍认同的嵌入式系统定义为：以应用为中心，以 计算机技术为基础，软硬件ห้องสมุดไป่ตู้裁剪，适应应用系统对功能、可靠 性、成本、体积、功耗等严格要求的专用计算机系统。通常，嵌 入式系统是一个控制程序存储在ROM中的嵌入式处理器控制板。
事实上，所有带有数字接口的设备，如手表、微波炉、录像机、
汽车等，都使用嵌入式系统，有些嵌入式系统还包含操作系统，
给大家看一组图片
嵌入式系统学习答辩
智能车位管理系统
小组成员介绍
小组成员：赖子懋（组长）吴冰 唐朝 陈晓明 胡忠南 李晓文 覃业敏 陈永涛 邓伟 成员分工： 其中赖子懋、吴冰、陈永涛负责代码和项目介绍，陈晓明、李晓 文、邓伟、胡忠南负责查阅资料，覃业敏负责制作PTT，唐朝负 责演讲。
项目介绍与项目应用场景
• 嵌入式系统（Embedded system），是一种“完全嵌入受控器件 内部，为特定应用而设计的专用计算机系统”，根据英国电气工 程师协会（ U.K. Institution of Electrical Engineer）的定义，嵌入式
系统为控制、监视或辅助设备、机器或用于工厂运作的设备。与
注:gcc(GNU Compiler Collection),是GNU编译器工具链，是由 GNU 开发的编
程语言编译器。
第八届“博创·恩智浦”杯大学生嵌入式大赛--答辩PPT
总结与展望
• 完善算法
可以在复杂的背景中提取出手部，使用户的约束条件更少。
• 实现多点触控
使用投影仪投影代替触摸屏的功能，在墙上投影一些按键，用手 去按这些虚拟的按键，可以对系统进行控制。
第八届博创•恩智浦杯 全国大学生嵌入式比 赛
恳请各位老师指正。 谢谢！
完
队伍编号：HN-5-2
愤怒的小鸟
电脑上的点击、拖拽等操作用 手势轻易实现 屏幕大小，投影位置可调，游 戏效果更具娱乐性
投影摄像数字家庭交互系统
队伍编号：HN-5-2
图像处理过程
摄像头获取到源图像后会经过一下步骤处理：
(1)对摄像头采集模块采集的源图像进行均值漂移分割； (2)对经步骤(1)处理所得图像进行颜色空间转换，rgb颜色向HSV颜色空间 转换； (3)对经步骤(2)处理所得图像进行分割，单独H， S，V各通道信号； (4)找出红紫色混合区域(即人体肤色)； (5) 消除饱和度过低过高区域； (6) 消去过亮过暗区域； (7)经过腐蚀，膨胀，消除噪声； (8)经步骤(4)(5)(6)(7)处理后可得出手部的二值化图像，对其提取轮廓；
投影摄像数字家庭交互系统
队伍编号：HN-5-2
Байду номын сангаас
传统的人机交互方式
使用按钮，键盘等输入，需要近距离 接触，操作不便
利用真实屏幕，占用空间，屏幕小， 显示效果差，移动麻烦
投影摄像数字家庭交互系统
队伍编号：HN-5-2
数字家庭的发展趋势
非接触输入方式
虚拟交互界面
投影摄像数字家庭交互系统
队伍编号：HN-5-2
投影摄像数字家庭交互系统
队伍编号：HN-5-2 学校名称：广东工业大学 指导老师：吴黎明、邓耀华 参赛队员：叶国林、叶绍翔、佘桂海
嵌入式软件开发岗位招聘面试题及回答建议2025年
2025年招聘嵌入式软件开发岗位面试题及回答建议(答案在后面)面试问答题（总共10个问题）第一题题目：请描述一次你在嵌入式软件开发过程中遇到的技术难题，以及你是如何解决这个问题的。
第二题问题：请您详细描述一次您在嵌入式软件开发项目中遇到的技术难题，以及您是如何解决这个问题的。
第三题题目：请描述一次你参与过的嵌入式软件开发项目，包括项目背景、你的角色、遇到的主要挑战以及你是如何解决的。
第四题题目：在嵌入式软件开发过程中，如何保证软件的实时性和可靠性？请举例说明。
第五题题目：请描述一次您在嵌入式软件开发项目中遇到的困难，以及您是如何解决这个问题的。
第六题题目：请描述一下您在嵌入式软件开发中遇到的最具挑战性的问题，以及您是如何解决这个问题的。
第七题题目：在嵌入式软件开发过程中，如何确保软件的实时性和稳定性？请结合实际项目经验进行说明。
第八题问题：在嵌入式软件开发中，如何确保代码的可靠性和稳定性？请举例说明你曾经采取过的措施。
第九题题目：请描述一次你在嵌入式软件开发过程中遇到的复杂问题，以及你是如何解决这个问题的。
第十题问题：请描述一次你解决嵌入式软件开发中遇到的复杂问题的经历。
具体说明问题的背景、你采取的解决方法以及最终结果。
2025年招聘嵌入式软件开发岗位面试题及回答建议面试问答题（总共10个问题）第一题题目：请描述一次你在嵌入式软件开发过程中遇到的技术难题，以及你是如何解决这个问题的。
答案：在我负责的一个嵌入式项目中，我们需要实现一个实时数据采集模块，该模块需要同时处理大量的数据，并保证数据传输的实时性和准确性。
然而，由于硬件资源的限制，我们的处理能力远远无法满足需求。
解决方法如下：1.分析问题根源：首先，我分析了硬件资源限制的具体表现，包括CPU、内存和I/O 接口的带宽限制。
2.优化算法：针对CPU处理能力不足的问题，我对数据处理的算法进行了优化，采用了更高效的数据结构和算法，减少了CPU的负担。
嵌入式答辩常见问题
嵌入式答辩常见问题
在嵌入式系统的答辩中，常见的提问可能包括以下方面：
1. 基础知识：关于嵌入式系统的基本概念、特点、应用和发展趋势等。
例如，什么是嵌入式系统？与通用计算机系统相比，嵌入式系统的主要特点是什么？
2. 硬件部分：这部分可能涉及与嵌入式系统硬件相关的各种问题，例如处理器、存储器、输入/输出设备等。
例如，你选择这种特定处理器的理由是什么？如何确保嵌入式系统的实时性能？
3. 软件部分：关于嵌入式系统的软件设计和开发，可能会问到的问题包括使用的编程语言、开发工具、操作系统等。
例如，你为什么选择这种实时操作系统？你如何处理软件的复杂性和可扩展性问题？
4. 应用场景：这部分可能涉及嵌入式系统在实际应用中的表现和效果。
例如，你的嵌入式系统用于什么应用场景？你是如何确定它在实际应用中的性能表现的？
5. 系统测试和验证：这部分可能涉及如何确保嵌入式系统的可靠性和稳定性。
例如，你如何进行系统的测试和验证？你是如何处理可能出现的问题的？
6. 改进和未来工作：关于嵌入式系统未来的改进方向或可能的研究工作。
例如，你认为这个嵌入式系统有哪些可以改进的地方？你未来的研究计划是什么？
7. 项目细节：关于嵌入式系统开发的具体细节，例如在开发过程中遇到的问题、如何解决这些问题等。
8. 其他：答辩中还可能涉及与项目相关的其他问题，例如项目的创新点、项目的意义和价值等。
以上问题仅供参考，答辩中具体的问题可能会根据具体的项目和研究方向有所不同。
建议提前准备好可能的问题和答案，并在答辩前进行充分的模拟练习，以提高答辩的效率和效果。
嵌入式面试题目试题(3篇)
第1篇一、基础知识1. 问题：简述嵌入式系统的定义和特点。
答案：嵌入式系统是指将计算机技术应用于特定领域，将硬件和软件结合在一起，形成具有特定功能的独立系统。
其特点包括：实时性、可靠性、低功耗、小体积、低成本等。
2. 问题：嵌入式系统与通用计算机系统的区别有哪些？答案：嵌入式系统与通用计算机系统的区别主要有以下几点：（1）设计目标不同：嵌入式系统面向特定应用，通用计算机系统面向通用应用；（2）硬件资源不同：嵌入式系统硬件资源有限，通用计算机系统硬件资源丰富；（3）软件系统不同：嵌入式系统软件系统相对简单，通用计算机系统软件系统复杂；（4）实时性要求不同：嵌入式系统对实时性要求较高，通用计算机系统实时性要求较低。
3. 问题：嵌入式系统中的CPU有哪些特点？答案：嵌入式系统中的CPU具有以下特点：（1）低功耗：为了满足嵌入式系统对功耗的要求，CPU需要具备低功耗的特性；（2）高性能：为了提高嵌入式系统的处理速度，CPU需要具备高性能的特性；（3）可扩展性：为了适应不同的应用需求，CPU需要具备可扩展性；（4）集成度：为了减小嵌入式系统的体积，CPU需要具备高集成度。
4. 问题：什么是嵌入式系统中的裸机？答案：嵌入式系统中的裸机是指没有操作系统和应用程序的CPU。
裸机主要用于学习和实验，也可以用于一些对实时性要求较高的应用。
5. 问题：什么是嵌入式系统中的实时操作系统（RTOS）？答案：实时操作系统（RTOS）是一种专门为实时应用设计的操作系统。
它具有以下特点：（1）实时性：RTOS能够满足实时应用对时间的要求；（2）可靠性：RTOS具有较高的可靠性，能够保证系统稳定运行；（3）可预测性：RTOS的性能可预测，便于应用开发。
二、硬件知识1. 问题：简述嵌入式系统中常用的存储器类型及其特点。
答案：嵌入式系统中常用的存储器类型及其特点如下：（1）RAM（随机存储器）：用于存储临时数据，断电后数据会丢失；（2）ROM（只读存储器）：用于存储程序代码，断电后数据不会丢失；（3）Flash（闪存）：具有RAM和ROM的特点，既可读写，又可断电保存数据；（4）EEPROM（电可擦可编程只读存储器）：可擦写，断电后数据不会丢失。
嵌入式控制系统课程设计答辩
e
——俄罗斯方块游戏设计
嵌入式控制系统课程设计
UeSTC
答辩提纲：
一：概述 二：设计内容与要求 三：设计思想 四：设计所用芯片及工作原理 五：设计过程
1、系统连线图 2、连线图说明 3、程序流程图 4、程序源代码
e
六：设计过程中遇到的问题及解决方法 七：设计心得
UeSTC
一：概述
通过对 LED 以及74HC273 芯片相关知识 的学习，我们设计了经典的俄罗斯方块游戏，游 戏过程中通过在不同时刻对不同位置点阵LED的 点亮模拟出不同形状的俄罗斯方块及其运动，运 动过程中方块可以随意变化。当成功点亮一行或 多行点阵LED时，数码管则显示出分数，一行获 得10分。
e
UeSTC
“田”字形方块实例
//1 display "tian" block and the moving process unsigned char tian[7][8]={ {0x03,0x03,0,0,0,0,0,0}, {0x06,0x06,0,0,0,0,0,0}, {0x0c,0x0c,0,0,0,0,0,0}, {0x18,0x18,0,0,0,0,0,0}, {0x30,0x30,0,0,0,0,0,0}, {0x60,0x60,0,0,0,0,0,0}, {0xc0,0xc0,0,0,0,0,0,0},};
e
Hale Waihona Puke UeSTC显示函数 //1 display tian for (i=0;i<7;i++) { write(fd,tian[i],8); jmdelay(2000); }
e
UeSTC
四．设计所用芯片及工作原理 74HC273是一款高速CMOS器件，74HC273引脚兼容低功耗肖特基TTL （LSTTL）系列。 74HC273具有八路边沿触发，D 型触发器，带独立的D输入和Q输 出。74HC273的公共时钟（CP）和主复位（MR）端可同时读取和复 位（清零）所有触发器。每个D输入的状态将在时钟脉冲上升沿之 前的一段就绪时间内被传输到触发器对应的输出（Qn）上。一旦MR 输入电平为低，则所有输出将被强制置为低，而不依赖于时钟或者 数据输入。
嵌入式设计答辩
设置采样周期
FFT变换
显示波形
显示基波、各次谐波
菜单功能简介
自动检测 周期 频率
音乐频谱
FFT变换 波形显示区域
幅值、周期 拉伸压缩
峰峰值
最小值
最大值
信号检测
• • • • • 正玄波 方波 三角波 FFT变换 音乐信号FFT分析
FFT算法
FFT算法测试
THE END！ THANKS
ucOSii
ucGUI3.98
Crotex-M3内核
ADC Timer TFT液晶 触摸屏
STM32F103VE
• STM32系列基于专为要求高性能、低成本、低功耗的嵌入 式应用专门设计的ARM Cortex-M3内核 • 时钟频率达到72MHz • 功耗36mA，是32位市场上功耗最低的产品，相当于 0.5mA/MHz • 512K字节的闪存程序存储器,高达64K字节的SRAM • 3个12位模数转换器，1μs转换时间(多达21个
输入通道)
• 12通道DMA控制器 • 多达11个定时器
STM32F103 & TFT液晶 PCB
信号放大， 添加直流偏移电路 触发采样触发电路
• DPA228P高精密运放
正负电源变换电路
应用框图
BSP_Init 启动任务Task
AUTO
MUSIC
FFT
捕获周期 设置周期0.02s
捕获周期
设置采样周期
硬件框图：
触摸屏输入
Power
正 负 电 源 变 换 电 路
信号放大， 添加直流偏移电路 STM32F103VET6 CPU处理单元 触发采户接口程序（任务） uC/OS-II是一种基于优先级的可抢先 的硬实时内核 uC/OS-II 中最多可以支持64 个任务， 分别对应优先级0～63
