井下管路吊挂标准(1)
井下电缆、管路悬挂标准
大水头煤矿井下电缆及管路悬挂、积尘清理标准为进一步规范井下电缆、管路的管理，提高安装、敷设的质量，统一标准，便于操作，提升我矿安全质量标准化管理水平，结合本矿实际特制订井下电缆、管路悬挂标准，望各单位认真执行。
第一部分电缆悬挂标准井下所有固定敷设的电缆（包括动力电缆、监测、照明、信号、通讯电缆等）必须采用专用电缆钩进行悬挂。
悬挂电缆必须遵守下列标准：1、水平巷道或倾斜井巷中悬挂的电缆应有适当的弛度（最低点水平下垂50～100mm），并能在意外受力时自由坠落。
其悬挂高度保证电缆在矿车掉道时不受撞击，在电缆坠落时不落在轨道或输送带上，在行人巷道电缆钩最低层的电缆悬挂高度距离底板1.8m。
2、电缆悬挂点的间距，在水平巷道或倾斜井巷内电缆钩间距为1.5m。
3、电缆不得悬挂在风管或水管上，不得遭受淋水。
电缆上严禁悬挂任何物件。
电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。
在有瓦斯抽放管路的巷道内，电缆（包括通讯、监测、照明、信号电缆）必须与瓦斯抽放管路分挂在巷道两侧。
盘圈或盘“8”字形的电缆不得带电（屏蔽电缆除外），但给采、掘机组供电的电缆不受此限。
4、井筒和巷道内的通讯、信号、照明、监测电缆，应与电力电缆分挂在井巷的两侧。
如果巷道一侧管道过多受条件所限，在井筒内，应敷设在距电力电缆0.3m以外的地方；在巷道内，应敷设在电力电缆上方0.2m以上的地方。
5、高、低压电力电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于100mm；高压电缆之间、低压电缆之间的距离不得小于50mm。
6、井下所有巷道内的动力电缆，沿线每隔一定距离、拐弯或分支点以及连接不同直径电缆的接线盒两端、穿墙电缆的墙的两边都应设置电缆标志牌，注有编号、供电对象、长度、电压、截面和巡检负责人的姓名，巷道内电缆要求每隔50m，粘贴电缆标志牌。
7、在硐室内及经过风门敷设电缆时，电缆穿过墙壁部分必须采用套管保护，并严密封堵管口。
井下管线安装标准
井下管线安装标准一、岩巷风、水管路安装标准：1、井下所有风、水管路必须进行吊挂，临时管路必须采用管子挂钩进行吊挂固定，永久管路按照设计技术要求进行安装。
2、管子挂钩必须由矿机修车间统一加工，机修车间要依据图纸严格控制加工尺寸和焊接质量，不合格的挂钩任何单位可拒绝领用。
3、挂钩吊孔高度以巷道腰线为准，允许误差±50mm；水平间距为5m，允许误差±100mm。
吊孔固定锚杆埋入深度不小于200mm，若由于巷道变形，锚杆必须重新加工，确保挂钩外露部分平直，允许误差±30mm。
吊挂点必须牢固可靠，有足够的承载能力。
4、风、水管路应同侧敷设，敷设过程中要严格按照风管在上、水管在下的原则进行安装。
5、当巷道有规律的拐弯时（工作面车场、巷道拐弯等）管路必须按照巷道拐弯的弧线进行弯曲，严禁出现急弯或死弯。
当管路在巷道敷设通过躲避硐口时，要求其沿躲避硐的腰线水平进行敷设，不得在硐口做横跨过桥或直过。
6、当管路横跨巷道时，必须采用标准90°弯头制作横跨过桥，过桥水平线与巷道中心线成垂直关系，不得出现偏移或斜交等现象；若风水管路同时需要制作横跨过桥，两者间距为300mm。
7、临时风水管路与固定风水管路并接时均采用钢管连接，弯头配制要美观，装配与管路直径、压力等相配套的闸阀，闸阀手柄朝向合理。
8、敷设的风、水管路进行防腐处理。
水管刷绿色防腐漆，风管刷黄色防腐漆，快速接头刷红色防锈漆，管子挂钩刷灰色防锈漆。
刷漆要均匀，色泽一致且无流淌现象。
9、风、水管路均要进行编号，风管编号“F”开头，如：“F001→”，水管编号“S”开头，如：“S001→”。
风水管路编号要上、下对照一致，间隔不超过50m。
编号要求统一采用白色字体，字号高度为40mm，箭头方向与流向相同。
10、风水管路沟通后严禁有漏风、漏水现象，用管箍连接的风水管路，漏风、漏水时严禁用速凝剂封堵。
二、煤巷临时风、水管路安装标准：1、煤巷内的风、水管路必须整齐吊挂，且要求沿采煤工作面非回采侧布置安装。
管路吊挂标准
瓦斯抽放管路标准1 瓦斯抽放管路敷设标准1.1 瓦斯抽放管路通过的巷道曲线段少、距离短，管路安装应平直，转弯时角度不应小于50°。
1.2瓦斯抽放管路系统宜沿回风巷道或矿车不经常通过的巷道布置；若设于主要运输巷道内，在人行道侧其架设高度不应小于 1.8m，并固定在巷道壁上，与巷道壁的距离应满足检修要求；瓦斯抽放管件的外缘距巷道壁不宜小于0.1m。
1.3瓦斯抽放管路的管径要统一，变径时必须设过渡节。
1.4 抽放钻场、管路拐弯、低洼、温度突变处及沿管路适当距离（间距一般为200m～300m，最大不超过500m）应设置放水器。
1.5瓦斯抽放干管应每隔500～1000m及在管路分岔处设置控制阀门，阀门规格应与安装地点的管径相匹配。
1.6 在倾斜巷道中，抽放管路应设防滑卡，其间距可根据巷道坡度确定，对28°以下的斜巷，间距一般取15m～20m。
1.7 瓦斯抽放管路跨越巷道两帮、或跨越巷道交叉口时，必须采取高架管方式穿过，不得影响所跨越巷道的通风、运输、行人和设备检修等。
采取高架管时，其高度应尽可能接近所跨越巷道的顶板，且不得低于 1.8m。
瓦斯抽放管路过道时，必须设过道管，过道管必须采用相匹配的管径连接，连接时采用钢管等硬质材料的管道，特殊情况下，受某种客观条件限制确需使用软质材料的胶管时，必须使用带有加固钢丝的胶管，且必须采取防止管道破裂、变形、压扁、打死弯等措施。
并采用相匹配的管径连接，且应平缓过渡。
1.8抽放管路不得与电压超过660v的电缆线铺设在巷道的同一侧，当现场施工中不可避免时应采取措施。
当与电压小于660v的电缆线铺设在同一侧时，必须与电缆线保持0.5m距离，而且电缆、管子必须固定结实、牢固。
电缆线在管路上方时，电缆线必须每隔3m设一个固定点，瓦斯抽放管路不得与电缆交叉，否则必须设绝缘皮带阻隔。
1.9 抽放管路应有良好的气密性及采取防腐蚀、防砸坏、防带电及防冻等措施。
1.10 通往井下的抽放管路应采取防雷措施。
井下风水管路吊挂标准
井下风水管路吊挂标准
1、管路吊挂原则上应和电缆分别敷设在巷道的两侧，敷设在同一侧时，应与电缆保持0.3m以上的距离，且敷设在电缆下方，原则上管路敷设距底板至少保持300mm以上距离。
2、巷道内管路应满足设备、行人的安全需要，巷道出现冒顶、地鼓、片帮时应及时修护。
3、巷道内管路必须进行刷漆防腐。
刷漆的颜色遵照如下规定：供风管路黄色，供水管路绿色，排水管路黑色。
刷漆必须保证均匀，鲜艳美观。
4、管路吊挂间距：铁管间距4米各管路间距为100mm。
5、管路表面应保持清洁、干净。

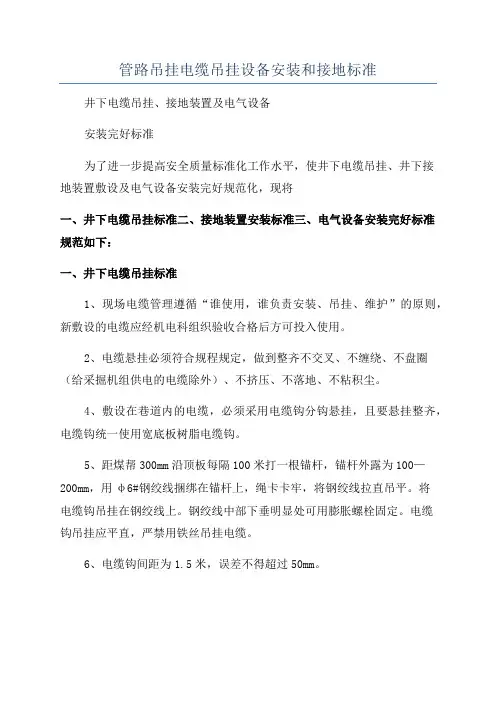

管路吊挂电缆吊挂设备安装和接地标准
管路吊挂电缆吊挂设备安装和接地标准井下电缆吊挂、接地装置及电气设备安装完好标准为了进一步提高安全质量标准化工作水平，使井下电缆吊挂、井下接地装置敷设及电气设备安装完好规范化，现将一、井下电缆吊挂标准二、接地装置安装标准三、电气设备安装完好标准规范如下：一、井下电缆吊挂标准1、现场电缆管理遵循“谁使用，谁负责安装、吊挂、维护”的原则，新敷设的电缆应经机电科组织验收合格后方可投入使用。
2、电缆悬挂必须符合规程规定，做到整齐不交叉、不缠绕、不盘圈（给采掘机组供电的电缆除外）、不挤压、不落地、不粘积尘。
4、敷设在巷道内的电缆，必须采用电缆钩分钩悬挂，且要悬挂整齐，电缆钩统一使用宽底板树脂电缆钩。
5、距煤帮300mm沿顶板每隔100米打一根锚杆，锚杆外露为100—200mm，用φ6#钢绞线捆绑在锚杆上，绳卡卡牢，将钢绞线拉直吊平。
将电缆钩吊挂在钢绞线上。
钢绞线中部下垂明显处可用膨胀螺栓固定。
电缆钩吊挂应平直，严禁用铁丝吊挂电缆。
6、电缆钩间距为1.5米，误差不得超过50mm。
7、电缆与风、水管要求分别布置在巷道两侧，如果受条件所限，必须敷设在同一侧时，必须由机电矿长允许方可，且电缆要敷设在管路上方，并保持0.3米以上的距离。
8、巷道内的通信和信号电缆应与电力电缆分挂在巷道的两侧，如果受条件所限，必须敷设在同一侧时，必须由机电矿长允许方可，且应敷设在电力电缆上方0.1m以上的地方。
9、高、低压电力电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于0.1m。
高压电缆之间、低压电缆之间的距离不得小于50mm。
10、电缆接线盒应使用专用接线盒吊钩，不得让电缆受力，电缆要留有一定余量，接线盒吊挂高度应略高于所接电缆。
11、电缆穿过墙壁或风门时，必须设置穿墙套管保护电缆，并将两头用黄泥封堵。
12、电缆跨巷道时必须走过桥（电缆桥架）。
13、严禁用小电缆钩挂大电缆，每一个电缆钩只准挂一根电缆。
14、同一地点或同一地段挂同一根电缆只许用同一类型电缆钩。
管路吊挂规范
管路吊挂规范篇一：掘进电缆及管路吊挂标准井下采掘工作面电缆、风水管路吊挂及保护接地安装标准一、电缆吊挂标准1、固定使用的电缆必须使用电缆钩吊挂，不得使用电缆钩以外的任何东西吊挂电缆。
不同电压等级的电缆不能挂在同一个电缆钩上。
2、掘进工作面喷浆巷道的电缆钩敷设，上端使用膨胀螺栓（M10×80mm）或射钉固定；锚网巷道电缆钩要使用12#铁丝穿电缆钩上端孔固定在拉直的铁丝或钢丝绳上，电缆钩下端要紧贴帮，保证每条巷道统一电缆钩标准，所有悬挂电缆钩必须与巷道底板垂直。
3、相邻两个电缆钩的间距为1m，相邻电缆钩的电缆不得相互交叉接触，电缆必须吊挂平直，电缆之间不得松弛。
4、顺槽电缆钩吊挂高度距顶板为0.3m(轨道大巷距离水沟盖板为1.6m)，保证电缆坠落后不落在轨道上。
所有电缆钩吊挂角度统一，应垂直于该段巷道的底板。
如果电缆钩与风水管路在同一侧巷道则电缆钩最下端路风水管路距离不少于0.3m （最下端距底板为0.5m）。
5、同一个电缆钩上，监测监控线在最上方，往下依次为电话线、控制线、负荷线、负荷线、电源线，原则上一层电缆钩只敷设一根电缆。
所有信号、通讯、监控电缆要用尼龙扎带绑扎在电缆钩上，要求垂度相同，各层电缆钩的绑扎位置应在同一(来自: 小龙文档网:管路吊挂规范)电缆钩上。
各工作面轨顺及皮顺掘进巷道各管线采用在皮带里侧进行吊挂，上端采用GL-PVC16×290×32八排钩，然后挂下一个GL-PVC58×158×86电缆钩，综掘顺槽最下端挂GL-PVC80×182×110单个电缆钩，为做到节约，除了电缆打回头需要增加电缆钩，电缆余量用完后将多余的电缆钩拆除。
所有巷道不得有闲置的电缆钩。
其它特殊情况需要增加电缆钩必须经过机电技术科的批准。
东部集中轨道大巷、东部集中回风巷、东部集中胶带巷三条大巷管线上端采用GL-PVC16×290×32八排钩，然后挂下一个GL-PVC58×158×86电缆钩。
电缆管路吊挂标准
鄂尔多斯市正丰矿业有限责任公司设备管理部电缆、管路吊挂标准二零一四年三月八日电缆、管路吊挂标准一、电缆的吊挂1、在水平巷道或倾角在30°以下的井巷中，电缆应用吊钩悬挂。
2、在立井井筒或倾角在30°以上的井巷中，电缆应用夹子、卡箍或其他夹持装置进行敷设，夹持装置应能承受电缆重量，并不的损伤电缆。
3、水平巷道或倾斜井巷中悬挂的电缆应有一定的弛度，并能在意外受力时自由坠落，其悬挂高度应保证在矿车掉道时不受撞击，在电缆坠落时不落在轨道或输送机上。
4、电缆悬挂点间距，在水平巷道或倾斜井巷内不的超过3m，在立井井筒内不得超过6m。
5、沿钻孔敷设的电缆必须绑紧在钢丝绳上，钻孔必须加装套管。
6、电缆不应悬挂在风管或水管上，不的遭受淋水。
电缆上不的悬挂任何物件。
7、电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。
8、井筒或巷道的通信和信号电缆应与电力电缆分挂在井巷的两侧，如果条件所限：在井筒内，应敷设在距电力电缆0.3m以外的地方；在巷道内，应敷设在电力电缆上方0.1m以上的地方。
9、高、低压电力电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于0.1m。
高压电缆之间、低压电缆之间的距离不得小于50mm。
10、井下巷道内的电缆，沿线每隔一定距离（100m）、拐弯或分支点以及连接不同直径电缆的接线盒两端、穿墙电缆的墙的两边都应设置注有编号、用途、电压等级和截面的标志牌。
11、电缆穿过墙壁部分应用套管保护，并严密封堵管口。
12、吊挂电缆的钢丝绳必须拉直，间隔3m固定，电缆钩间隔1.2m13、开关及电气设备处不允许有长余电缆，有长余电缆折在巷道中用电缆钩吊挂，不的有交叉和8字。
二、管路的吊挂1.在巷道允许的情况下，风水管路吊挂高度不低于1800mm；在不能保证1800mm的高度时，保证不能影响行人和运输，安全距离不能小于300mm。
横贯巷道时，走上面要设计龙门，走下面要挖地沟。
井下巷道管线吊挂标准
井下巷道管线吊挂标准煤矿井下管线安装标准一、主巷风、水、排水管路安装标准1、井下所有有人员作业的巷道必须敷设压风、排水、供水管路，且风、水管路必须进行吊挂，临时管路必须采用吊具或专用锚杆进行吊挂固定，永久管路按照要求进行安装。
2、挂钩吊孔高度2.6m；水平间距不超过3m，吊孔固定锚杆埋入深度不小于800mm，若由于巷道变形，锚杆必须重新加工，确保挂钩外露部分平直，保证吊挂最下方的管路离地不小于1.8m。
3、吊挂点必须牢固可靠，有足够的承载能力，吊具吊点为巷帮专用起吊锚杆上，要求将吊具固定牢固，构件齐全，掉片不超过1片，特殊情况下（起伏不平）经机电供动力部、工程部质量标准化办公室认可现场后可允许采用2个连片，吊环螺丝紧固且外露不少于1扣，管路敷设过程中要严格按照风管上、水管下的原则进行安装。
每个巷道口管路必须安装一组阀门，直巷风管水管阀门每300米一个，便头风管100米一个，水管50米一个，阀门便头方向垂直于巷道或45度朝下，不得影响行车行人。
4、安装管路时，要求在管路对口联结处上好胶垫（密封圈），法兰盘固定螺栓必须齐全紧固，不出现漏风漏水。
连片上的螺栓使用M12×35mm的，法兰盘连接螺栓使用M16的，4寸管应选用4寸管吊具，6寸管必须选用6寸管吊具，不得出现单个吊具。
5、当巷道有规律的拐弯时（工作面车场、巷道拐弯等）管路必须按照巷道拐弯的弧线进行弯曲，不得出现偏移或斜交等现象，严禁出现急弯或死弯。
6、临时风水管路与固定风水管路并接时均采用钢管连接，弯头制配美观并配套与管路直径、压力等相配套的阀门，阀门手柄45度朝下。
管路过避难硐室横川时，在横川口必须各出一风、水便头，供水阀门安装高度距底板不大于1.6m。
7、井下所有装设压风供气阀门或压风自救系统位置必须用鲜明颜色标示，挂牌管理，牌并要注明阀门的规格、供气量、位置或压风自救系统阀门扳手要在同一方向平行于巷道，敷设的风、水管路采用油漆进行防腐处理。
管路吊挂施工质量标准
管路吊挂施工质量标准一、责任单位：综掘一区、综掘二区管理部门（单位）：生产技术部、通风工区二、防尘、压风、排水管路标准要求：1、每隔3m设一个吊挂点，遇有巷道拐弯或变形而无法按规定间距吊挂时，可适当缩小距离。
2、使用钢丝绳吊挂，杜绝铁丝捆绑，多趟管路平行吊挂时，下部管路必须使用S型钩吊挂在其上部管路上。
3、新敷设的管路要刷漆防腐，管路必须先除锈并刷防锈漆，然后防尘水管刷蓝漆，注浆管刷橘黄漆，压风管刷黄漆。
4、沿水、压风在管路中流动的方向依次对管路编号，编号采用白底红字，白底距管路起始接头端20cm,长宽分别为30cm、6cm,字体正向行人侧。
5、永久支护以后的巷道每隔3m打一个吊挂眼，使用专用托管架吊挂管路，有多趟管路时，防尘管管径不得小于Φ100mm,管径大的在上，水管在风管之上。
6、未经批准,任何地点不准随意将管子折弯使用，管路在过龙门或拐弯时要求缓慢拐弯。
7、管路接头垂直使用，有螺丝端向巷道里侧。
8、滴水、渗水、跑风的管路、接头、阀门，必须及时修复或更换，管路表面不准有水锈蚀的痕迹。
9、闲置管子必须上架，并挂牌管理，标明名称、责任单位、负责人和检查人，严禁堆放在底板上或存放在皮带下。
10、管路发放前必须经过整形取直，管路表面不得附有浆皮，原有浆皮要全部清理。
11、管路漏水、压风时，必须及时更换损坏部件，不准打卡子，不准用其它方法处理。
12、管路主要截止阀、三通阀门、悬挂说明牌管理。
三、局部通风机1．安装前必须检查局部通风机的安好情况，不合格不允许安装。
2．局部通风机进风口2米范围内必须畅通无阻，不允许有杂物堆放或安放启动装置，启动装置安装位置必须便于人员操作。
3．局部通风机必须设置“三专两闭锁”和“双风机、双电源、自动切换”装置。
4．局部通风机必须安装在进风流中，距回风口≥10m，且安装在专用支架上，离地高度≥0.3m，风筒末端距掘进工作面距离≤5m。
5．局部通风机必须采用全负压供风，且供风量不得小于吸风量。
井下管路安装标准
地下管线安装标准
为保证管路施工质量，专门制定以下安装和焊接技术标准。
1、安装条件
（1）凡井巷中需安装管路的巷道，道路质量必须满足设计标准的要求。
（2）管路架设托架孔，按设计要求上、下偏差不得超过20mm，托架孔必须水平，斜度不得超过8‰，深度、间距符合设计标准。
（3）沿管道安装每个隧道40m，在管路上方300mm处注制牢一个钩子，用以固定管路专用。
（4）石门、硐室口两侧在管路上方500mm在高处做一个钩子,用以固定管路专用。
2、技术要求
（1）管路吊挂平直，30m内部水平偏差不大于100mm,直度不大于200mm（弯道巷除外）。
（2）焊条、焊丝、焊剂应与焊接材料一致，焊接完后必须将焊皮敲掉，保持焊接表面光滑。
（3）对接焊缝表面光滑，不得有砂眼，漏气现象。
（4）管道距轨面安装高度不小于1.8m，管路与托架垂直，限位靠紧管子，悬空时用金属物垫实焊牢。
（5）管路每30m用链子或不低于10mm圆钢加以固定，每40m及石门、室口两侧用链条悬挂固定。
（6）道路过梁两端应水平，高度差不得大于150mm。
（7）管路搭接前，安装过程中必须清除杂质，保证管路内清洁。
3、防腐
（1）、管道刷防腐漆，用防锈漆（铁红色）。
（2）、管道在涂漆前应彻底除垢。
（3）、均匀的油漆层、细密、无流淌。
（4）、管道附件保持原色，其余均为一色（含托架等）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
陕西瑞能煤业有限责任公司
井下管路铺设标准
1、主运输巷、辅助运输巷管路铺设标准
（1）布置位置
运输顺槽巷内布置在行人侧，回风顺槽布置到巷道右侧。
（2）吊挂方式
A、主运输巷、辅助运输巷均采用专用管路托板进行吊挂。
管路托板使用膨胀螺栓固定在巷帮上，使用U形卡将管路固定在托板上。
附图
B、掘进巷道采用管路支架进行铺设。
如地质发生变化，进行吊挂铺设。
（3）吊挂高度
同一巷道内吊挂高度必须保持一致。
（4）管路布置
大小不同的管路同时铺设时，最小的在上方，最大的在下方，依大小排列，间距一般为150mm以上。
管路每隔5米设一吊挂点。
管路要平直，弯头、爬梁要圆顺，不得出现直角。
（6）管路刷漆颜色
风管为黄色、供水管为绿色，注浆管为橘黄色,消防除尘管为绿色，排水管为灰色，所有管路连接的法兰盘或快速接头均为红色；U形卡均为黄色；管路托板为红色，管子钩为红色。
（7）消防（防尘）三通规格
三通长300mm，三通上焊接一个Φ19mm（或Φ25mm）高压球阀
（9）消防（防尘）三通安装
安装间距规定轨道巷100m，皮带巷50m，安装角度朝上30°，指向巷中，必须用高压截止闸。
2、煤巷管路吊挂标准
（1）原则上风水管路布置在行人侧，乳化液管及喷雾泵管布置在非行人侧，从上到下吊挂顺序行人侧为供水管路、压风管路、排水管路。
（2）采掘管路吊挂距离底板不小于300mm，管路采用加工管卡吊挂。
管卡固定在帮锚杆上或工钢棚柱上，严禁固定在帮网上。
吊挂间距不大于5m，但间距必须保持一致。
（4）密封可靠，无跑冒烟滴漏现象。
（5）管路通过巷道口时，采用埋管时埋入地平深度不得低于300mm，严禁管路直接穿过巷道交岔口。
（6）供风、供水管路在巷道口处设置阀门和压力表，以便观察风水压力和便于续接管路。
（7）掘进和开拓迎头供风及供水使用高压胶管及专用快速接头，严禁使用普通软管。
3、关于管路编号规定：
各种管路及其他需要编码的。
编码分三部分，如：PS—CM—001 表示第1节排水管道，责任部门是采煤队（PS表示排水管， CM表示采
煤队，001表示序号为第1节）。
如果有两趟排水管则表示为：PS1—CM—001 表示第一趟排水管的第1节排水管道，责任部门是综采队（PS1表示第一趟排水管CM表示综采队，001表示序号为第1节）。
管路代码如下：
机电部
2013年9月4日。
