带肋和光圆钢筋符号
16钢筋符号
16钢筋符号
以下是常见的钢筋表示符号大全：
1. 螺纹钢筋（HRB）：表示为“φ+数字+螺纹形式”，如φ16-HPB300表示直径为16毫米，螺纹形式为HPB300的螺纹钢筋。
2. 带肋钢筋（RB）：表示为“φ+数字+肋形式”，如φ12-III级表示直径为12毫米，肋形式为III级的带肋钢筋。
3. 焊接网片（W）：表示为“网片尺寸+网片间距+钢筋直径”，如8/150/5表示网片尺寸为8毫米×150毫米，钢筋直径为5毫米的焊接网片。
4. 钢筋混凝土桩（PC）：表示为“φ+数字”，如φ500表示直径为500毫米的钢筋混凝土桩。
5. 预应力钢筋（PC）：表示为“φ+数字”，如φ12.7表示直径为12.7毫米的预应力钢筋。
6. 钢束（GB）：表示为“φ+数字+肋形式”，如φ12.7-7表示直径为12.7毫米，肋形式为7的钢束。
7. 钢筋网片（G）：表示为“网片尺寸+网片间距+钢筋直径”，如8/150/5表示网片尺寸为8毫米×150毫米，钢筋直径为5毫米的钢筋网片。
8. 钢筋弯曲形式：表示为“弯曲半径+弯曲角度”，如R200-90表示弯曲半径为200毫米，弯曲角度为90度的钢筋。
热轧钢筋符号解释

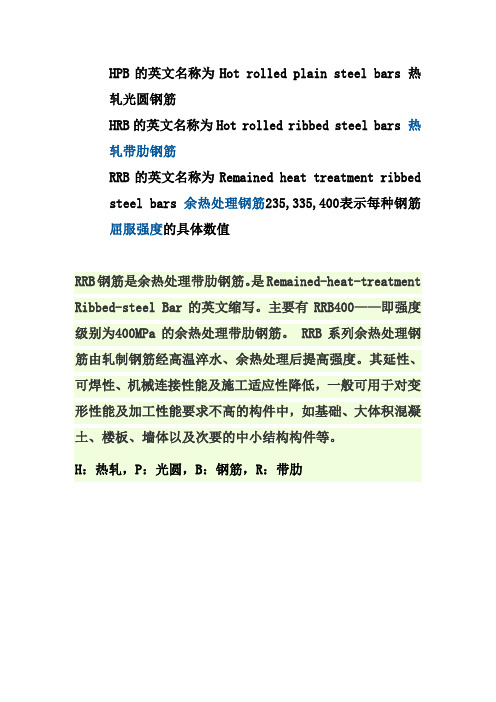

HPB的英文名称为Hot rolled plain steel bars 热
轧光圆钢筋
HRB的英文名称为Hot rolled ribbed steel bars 热
轧带肋钢筋
RRB的英文名称为Remained heat treatment ribbed steel bars 余热处理钢筋235,335,400表示每种钢筋
屈服强度的具体数值
RRB钢筋是余热处理带肋钢筋。
是Remained-heat-treatment Ribbed-steel Bar的英文缩写。
主要有RRB400——即强度级别为400MPa的余热处理带肋钢筋。
RRB系列余热处理钢筋由轧制钢筋经高温淬水、余热处理后提高强度。
其延性、可焊性、机械连接性能及施工适应性降低，一般可用于对变形性能及加工性能要求不高的构件中，如基础、大体积混凝土、楼板、墙体以及次要的中小结构构件等。
H：热轧，P：光圆，B：钢筋，R：带肋。
钢筋符号大全
钢筋符号大全
钢筋的分类：
1、按力学性能分：HPB235级钢筋（一级），HRB335级钢筋（二级），HRB400级钢筋（三级）和RRB400级钢筋（四级）
2、按轧制外形分为：光圆钢筋和带肋钢筋
3、按钢筋直径大小分为：钢丝（3~5mm）细钢筋（6~10mm）中粗钢筋（12~20mm）粗钢筋（大于20mm）
钢筋符号：
在CAD图中的意思
编码代表
％％130 一级钢符号，则代表1级园钢,HPB235级钢筋（一级）。
％％131 二级钢符号，带肋钢筋，HRB335级钢筋（二级）。
％％132 三级钢符号，带肋钢筋，HRB400级钢筋（三级）。
“%%133”三级钢（热处理）
％％133 四级钢符号，带肋钢筋，RRB400级钢筋（四级）。
％％134 特殊钢筋。
％％135 L型钢
％％136 H型钢
％％137 槽型钢
％％138 工字钢
%%130 Ⅰ级钢筋φ
%%131 Ⅱ级钢筋φ
%%132 Ⅲ级钢筋φ
%%133 Ⅳ级钢筋φ
%%130%%145ll%%146 冷轧带肋钢筋
%%130%%145j%%146 钢绞线符号
%%161 角钢
%%162 工字钢
%%163 槽钢
%%164 方钢
%%165 扁钢
%%166 卷边角钢
%%167 卷边槽钢
%%168 卷边Z型钢
%%169 钢轨
%%170 圆钢。
热扎钢筋等级和直径符号
热扎钢筋等级和直径符号按力学性能分：HPB235级钢筋（一级螺纹钢(旧称)及其符号），HPB为Hot-rolled Plain Bar 的英文缩写，即热轧光圆钢筋HRB335级钢筋（二级螺纹钢(旧称)及其符号）、HRB400级钢筋（三级螺纹钢(旧称)及其符号）H、R、B分别为热轧（Hot rolled）、带肋（Ribbed）、钢筋（Bars）三个词的英文首位字母。
RRB400级钢筋（四级螺纹钢及其符号）(Remained-heat-treatment Ribbed-steel Bar余热处理带肋钢筋)带肋钢筋指钢筋表面通过热轧工艺轧制出变形以增加与混凝土之间的咬合力，包括表面带肋钢筋、螺旋纹钢筋、人字纹钢筋、月牙纹钢筋等三、符号标注方法1.钢筋的根数+Φ+直径数和等级例：6Φ150其中：6：表示钢筋的根数Φ：表示钢筋等级直径符号150：表示钢筋直径2.标注钢筋的等级+直径数+@+相邻钢筋的中心距例：Φ8 @ 100：圆为8间距为100的钢筋符号其中：Φ：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号100：相邻钢筋的中心距（≤200mm）3.表示一个圆的直径的方法是：Φ加表示这个圆的字母。
如ΦO，ΦA，后面连接=。
如ΦO=9厘米。
钢筋的标注一般在施工过程中，我们还是会对所需钢筋的数量和大小，以及钢筋间的直径做一个表示，表示方法就是以上的这种表示方法了，在施工过程中才能做得比较完善。
一般钢筋的表示方法以上是一般的钢筋的表示符号，那钢筋常用的构件代号又有哪些呢？接下来继续带大家一起来了解一下。
上图是部分常用的钢筋构件代号，例如板用B表示，屋架用WJ表示，这种表示方法既简单又易记，在建筑工程中运用得十分广泛。
普通的热轧钢筋其牌号由HRB和牌号的屈服点最小值构成。
H、R、B分别为热轧（Hotrolled）、带肋（Ribbed）、钢筋（Bars）三个词的英文首位字母。
热轧带肋钢筋分为HRB335（老牌号为20MnSi）、HRB400（老牌号为20MnSiV、20MnSiNb、20Mnti）、HRB500三个牌号。
钢筋符大全
钢筋符号大全一级、二级、三级、四级钢筋符号钢筋的分类：1、按力学性能分：HPB235级钢筋一级;HRB335级钢筋二级;HRB400级钢筋三级和RRB400级钢筋四级2、按轧制外形分为：光圆钢筋和带肋钢筋3、按钢筋直径大小分为：钢丝3~5mm细钢筋6~10mm中粗钢筋12~20mm粗钢筋大于20mm钢筋符号：1..标注钢筋的根数、直径和等级：3Ф20:3：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径2..标注钢筋的等级、直径和相邻钢筋中心距Ф8@200:Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距≤200mm在Word文档中打钢筋符：φ一级钢筋输入E000;选中E001涂黑后按ALT+X 即可变成二级钢筋输入 E001;选中E002涂黑后按ALT+X 即可变成三级钢筋输入E002;选中E003涂黑后按ALT+X 即可变成一级、二级、三级钢筋符号如下图：A、B、C分别代表一级、二级、三级重量计算钢材理论重量计算的计量单位为公斤kg..其基本公式为：W重量;kg=F断面积m2×L长度;m×ρ密度;g/cm3×1/1000钢的密度为：7.85g/cm3;螺纹钢理论重量计算公式如下：W=0.00617×d2kg/md=断面直径mm;如断面直径为12mm的螺纹钢;每米重量=0.00617×144=0.888kg每米钢筋重量表Φ6=0.222㎏Φ8=0.395㎏Φ10=0.617㎏Φ12=0.888㎏Φ14=1.21㎏Φ16=1.58㎏Φ18=2㎏Φ20=2.47㎏Φ22=3㎏Φ25=3.86㎏0.617为圆10钢筋每米重量;钢筋的重量与直径的平方成正比..钢筋的重量=钢筋的直径*钢筋的直径*0.00617 一般计算时Φ12以下和Φ28的钢筋取小数点后3位;Φ1到Φ25的钢筋取小数点后2位..。
(完整版)钢筋符号
按力学性能分：HPB235级钢筋（一级螺纹钢（旧称）及其符号），HPB为Hot-rolled Plain Bar 的英文缩写，即热轧光圆钢筋HRB335级钢筋（二级螺纹钢（旧称）及其符号）、HRB400级钢筋（三级螺纹钢（旧称）及其符号）H、R、B分别为热轧（Hot rolled ）、带肋（Ribbed）、钢筋（Bars）三个词的英文首位字母。
RRB400级钢筋（四级螺纹钢及其符号）（ Remained-heat-treatment Ribbed-steel Bar 余热处理带肋钢筋）带肋钢筋指钢筋表面通过热轧工艺轧制出变形以增加与混凝土之间的咬合力，包括表面带肋钢筋、螺旋纹钢筋、人字纹钢筋、月牙纹钢筋等三、符号标注方法1. 钢筋的根数+Φ+直径数和等级例：6Φ150其中：6：表示钢筋的根数Φ：表示钢筋等级直径符号150：表示钢筋直径2. 标注钢筋的等级+直径数+@+相邻钢筋的中心距例：Φ8 @ 100：圆为8 间距为100 的钢筋符号其中：Φ：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号100：相邻钢筋的中心距（≤200mm ）3. 表示一个圆的直径的方法是：Φ加表示这个圆的字母。
如ΦO，ΦA，后面连接=。
如ΦO=9 厘米。
钢筋的标注一般在施工过程中，我们还是会对所需钢筋的数量和大小，以及钢筋间的直径做一个表示，表示方法就是以上的这种表示方法了，在施工过程中才能做得比较完善。
般钢筋的表示方法以上是一般的钢筋的表示符号，那钢筋常用的构件代号又有哪些呢？接下来继续带大家一起来了解一下。
上图是部分常用的钢筋构件代号，例如板用B 表示，方法既简单又易记，在建筑工程中运用得十分广泛。
屋架用WJ表示，这种表示普通的热轧钢筋其牌号由HRB 和牌号的屈服点最小值构成。
H、R、B 分别为热轧（Hotrolled ）、带肋（Ribbed ）、钢筋（Bars ）三个词的英文首位字母。
热轧带肋钢筋分为HRB335 （老牌号为20MnSi ）、HRB400 （老牌号为20MnSiV 、20MnSiNb 、20Mnti ）、HRB500 三个牌号。
钢筋符号大全_一级、二级、三级钢筋符号
钢筋符号大全,一级、二级、三级钢筋符号钢筋的分类：1、按力学性能分：HPB235级钢筋（一级），HRB335级钢筋（二级），HRB4 00级钢筋（三级）和RRB400级钢筋（四级）2、按轧制外形分为：光圆钢筋和带肋钢筋3、按钢筋直径大小分为：钢丝（3~5mm）细钢筋（6~10mm）中粗钢筋（12~ 20mm）粗钢筋（大于20mm）钢筋符号：1。
标注钢筋的根数、直径和等级：3Ф203：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径2。
标注钢筋的等级、直径和相邻钢筋中心距Ф8 @ 200：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）在Word文档中打钢筋符号：φ一级钢筋输入E000，选中E001（涂黑）后按ALT+X 即可变成二级钢筋输入E001，选中E002（涂黑）后按ALT+X 即可变成三级钢筋输入E002，选中E003（涂黑）后按ALT+X 即可变成一级、二级、三级钢筋符号如下图：（A、B、C分别代表一级、二级、三级）重量计算钢材理论重量计算的计量单位为公斤（kg）。
其基本公式为：W（重量，kg）=F（断面积m2）×L（长度，m）×ρ（密度，g/cm3）×1/1000 钢的密度为：7.85g/cm3，螺纹钢理论重量计算公式如下：W=0.00617×d2（kg/m）d=断面直径mm，如断面直径为12mm的螺纹钢，每米重量=0.00617×144=0.888kg 每米钢筋重量表Φ6=0.222㎏Φ8=0.395㎏Φ10=0.617㎏Φ12= 0.888㎏Φ14= 1.21㎏Φ16=1.58㎏Φ18=2㎏Φ20=2.47㎏Φ22= 3㎏Φ25=3.86㎏（0.617为圆10钢筋每米重量，钢筋的重量与直径的平方成正比。
）钢筋的重量=钢筋的直径*钢筋的直径*0.00617一般计算时Φ12以下和Φ28的钢筋取小数点后3位，Φ14到Φ25的钢筋取小数点后2位。
钢筋编号HPB、HRB、RRB最详细说明
钢筋编号HPB、HRB、RRB的区别一、HPB的全称是热轧光圆型钢筋(圆钢)（HPB是Hot-rolled Plain Steel Bar的英文缩写），俗称盘条，直径6—12个圆的最常见，其中包括HPB235和HPB300，公称直径为6~22d/mm，其中包括HPB235和HPB300 ,235和300分别指其对应的屈服强度。
一级钢筋，其fy值=210MPa (2011年实施的《混凝土结构设计规范》把HPB235钢筋换成了HPB300的。
)235兆帕和300兆帕这两种都是一级光圆钢筋压强单位：MPa(兆帕)率 (看看就行公式：P=F/S，P表示压强，单位帕斯卡（简称帕，符号Pa）；F表示压力，单位牛顿（N）；S 表示受力面积，单位平方米，1帕=1牛顿每平方米。
MPa=10^6Pa，Pa：帕斯卡=N/m2))其标准值fy=210MPa =210*10^6N/M^2 (210乘以10的六次方牛每平方米)，270MPa是设计强度，300MPa是屈服强度，抗拉强度是400MPaHPB300级钢筋抗拉强度设计值ƒy为270N /mm ²ƒy—普通钢筋的抗拉强度设计值；HPB300级钢筋为270N /mm ²，一级钢筋（HPB235）普通是光面钢筋，俗称盘条，6——12个圆的最常见。
建筑上常用于制作箍筋、板的分布筋、马镫、墙拉筋等等。
建筑上常用于制作箍筋、板的分布筋、马镫、墙拉筋等等，实际使用中，这种钢筋主要是用于箍筋和胡子筋（拉筋），也用于剪力墙的水平筋和站筋（竖直钢筋），在使用过程中，大多都需要做弯钩处理。
HPB300与HPB235钢筋区别：1、化学成分（质量分数)/%不大于区别：HPB300-C含量0.25、Si 含量0.55、Mn含量1.5；HPB235-C含量0.22、Si 含量0.30、Mn含量0.65。
2、强度区别：HPB300屈服强度标准规定不小于300MPa、抗拉强度标准规定不小于420MPa；HPB235屈服强度标准规定不小于235MPa、抗拉强度标准规定不小于370MPa。
钢筋符号大全
钢筋符号大全一.钢筋的分类：1、按力学性能分：HPB235级钢筋（一级），HRB335级钢筋（二级），HRB4 00级钢筋（三级）和RRB400级钢筋（四级）2、按轧制外形分为：光圆钢筋和带肋钢筋3、按钢筋直径大小分为：钢丝（3~5mm）细钢筋（6~10mm）中粗钢筋（12~ 20mm）粗钢筋（大于20mm）二.钢筋符号：1.标注钢筋的根数、直径和等级：例如：3Ф20——3：表示钢筋的根数——Ф：表示钢筋等级直径符号——20：表示钢筋直径2.标注钢筋的等级、直径和相邻钢筋中心距：例如：Ф8 @ 200：——Ф：表示钢筋等级直径符号——8：表示钢筋直径——@：相等中心距符号——200：相邻钢筋的中心距（≤200mm）3.在Word文档中打钢筋符号：φ一级钢筋: 输入E000，选中E001（涂黑）后按ALT+X 即可变成A二级钢筋: 输入E001，选中E002（涂黑）后按ALT+X 即可变成B三级钢筋: 输入E002，选中E003（涂黑）后按ALT+X 即可变成C三.钢筋重量计算：钢材理论重量计算的计量单位为公斤（kg）。
其基本公式为：W（重量，kg）=F（断面积m2）×L（长度，m）×ρ（密度，g/cm3）×1/1000 ，其中钢的密度为：7.85g/cm3例如：螺纹钢理论重量计算公式如下：W=0.00617×d2（kg/m）（d=断面直径mm，如断面直径为12mm的螺纹钢，每米重量=0.00617×144=0.888kg）附：每米钢筋重量表Φ6=0.222㎏Φ8=0.395㎏Φ10=0.617㎏Φ12= 0.888㎏Φ14= 1.21㎏Φ16=1.58㎏Φ18=2㎏Φ20=2.47㎏Φ22= 3㎏Φ25=3.86㎏（0.617为圆10钢筋每米重量，钢筋的重量与直径的平方成正比。
）钢筋的重量=钢筋的直径*钢筋的直径*0.00617一般计算时Φ12以下和Φ28的钢筋取小数点后3位，Φ14到Φ25的钢筋取小数点后2位。
热轧钢筋级别、强度如何分类
热轧钢筋级别、强度如何分类钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类：【H为：Hotrolled、C为：Cold、R为：Ribbbed、B：为Bars】“HRB”- 是“热轧带肋钢筋”英文的缩写，符号φ；“HPB”- 是“热轧光圆钢筋”英文的缩写，符号φ；“C RB”- 是“冷轧带肋钢筋”英文的缩写，符号φR；“C PB”- 是“冷拔光面钢筋”英文的缩写，符号φR“RR B”- 是“余热处理钢筋”英文的缩写，符号φHR。
（一）按轧制外形分（1）光面钢筋：I级钢筋（Q235钢钢筋）均轧制为光面圆形截面，供应形式有盘圆，直径不大于10mm，长度为6m~12m。
（2）带肋钢筋：有螺旋形、人字形和月牙形三种，一般Ⅱ、Ⅲ级钢筋轧制成人字形，Ⅳ级钢筋轧制成螺旋形及月牙形。
（3）热轧带肋钢筋的牌号由HRB和牌号的屈服点最小值构成。
H、R、B分别为热轧（Hotrolled）、带肋（Ribbbed）、钢筋（Bars）三个词的英文首位字母。
（二）按直径大小分钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm）。
（三）按力学性能分Ⅰ级钢筋HPB（235/370级）；Ⅱ级钢筋HRB335（335/510级）；Ⅲ级钢筋HRB400（370/570）和钢筋HRB540（540/835）φⅡ级：HRB335屈服强度335MPa、极限强度455MPa；φⅢ级：HRB400屈服强度400MPa、极限强度540MPa；φⅣ级：HRB500屈服强度500MPa、极限强度630MPa（四）按生产工艺分热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋，强度比前者更高。
（五）按在结构中的作用分：受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等配置在钢筋混凝土结构中的钢筋，按其作用可分为下列几种:1.受力筋——承受拉、压应力的钢筋。
2.箍筋——承受一部分斜拉应力，并固定受力筋的位置，多用于梁和柱内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
带肋和光圆钢筋符号
带肋和光圆钢筋符号
钢筋是建筑中的重要材料之一，分为带肋钢筋和光圆钢筋两种类型。
这两种钢筋在建筑中的应用有很大的差异，因此在标志上也有明显的
区别。
带肋钢筋符号为φs，φ表示直径的符号，s则表示带肋钢筋。
在标志
上也有明显的区别，带肋钢筋的符号上有明显的“肋”，这些肋对于
钢筋在混凝土中的粘结至关重要。
带肋钢筋的主要作用是增强混凝土
的抗拉性能，因此在混凝土中的数量比光圆钢筋更多。
与带肋钢筋不同，光圆钢筋符号为φw，w表示光圆钢筋。
光圆钢筋没有肋，因此在混凝土中的粘结性能较弱，抗拉性能也远不如带肋钢筋。
但由于光圆钢筋具有成本低、易于加工等优点，因此在建筑中大量使用，如灌注桩、情人墙等工程中都有应用。
对于钢筋符号的正确使用，对于建筑设计来说十分重要。
在设计过程中，应根据建筑的使用需求、荷载等因素来选择正确的钢筋类型和规格，从而保障建筑的使用性能和安全。
同时，标志的准确、一致也是
建筑质量的重要保证之一，应加强标志的宣传和培训，减少标志误用
和混淆。
综上所述，带肋和光圆钢筋符号及其应用在建筑中具有至关重要的作用。
设计者应根据具体需求正确选择钢筋类型和规格，并加强标志的宣传和培训，从而确保建筑质量和安全性。
