RCS-9200A微机五防系统技术和使用说明书介绍
微机五防使用说明
1 微机五防系统1．1．1操作票系统文件说明打开操作票系统的工作目录，通常有以下文件：为操作票系统主程序，为图形编辑程序，为变电站本地数据库，用于保存操作票、操作票用户信息、系统设置等，XX变.con文件为本地图形文件，Czp.rav文件为打印格式文件。
1．1．2操作票系统界面说明。
双击图标打开操作票主程序，打开图形文件，输入操作票用户登录信息后进入，（注意操作票系统用户为本地用户，与工作票系统用户无关联），可以看见如下的工具栏：a)按钮是图形浏览工具，b)是指操作票库，按此按钮通常直接进入典型操作库，c)是进入模拟操作系统，并传送到电脑钥匙，可用于多项任务操作。
d)是指在模拟图设备运行方式与现场设备运行方式不一致的情况下，对模拟图设备运行方式进行调整。
1．1．3模拟操作流程。
模拟操作：打开系统后按→一次主接线图选择其中的→→按操作令输入任务名单击“确定”进行模拟操作(直接点击所要进行操作的设备通常为按鼠标左键，检查项为按鼠标右键)→→→根据实际情况点击传钥匙→打开电脑钥匙电源后点“确定”待此横条自动关闭即操作任务已经传送到电脑钥匙，如未传送到电脑钥匙会提示或选择监控机上操作（只有开关允许在监控机上操作）需要手工选择“监控”操作并在左下角选择“允许监控操作”。
电脑钥匙回传：待现场操作完毕后，有些一次设备需要根据电脑钥匙现场实际操作情况进行回传（只有操作地线，网门时需要对位），回传点上图中“读钥匙”，回传成功窗口即自动关闭！1．2 电脑钥匙基本操作方法：1．2．1开机与关机开机：按压钥匙面板上的电源开关超过2秒，钥匙开机，动画显示“CONTROL”及“欢迎使用FY2000微机防误闭锁装置”字样后进入备用状态，显示实时时钟、电池电量、局名、站名等信息；待机：钥匙在备用状态下超过2分钟无任何动作，将关闭液晶显示，电源开关灯闪烁，进入待机状态以达到省电目的。
待机状态下按压电源开关、功能键或编码头均可以返回备用状态；自动关机：钥匙在待机状态下超过15分钟、接收主机操作票后或向主机汇报操作后将自动关机；强制关机：开机状态按压电源开关超过2秒，钥匙强制关机。

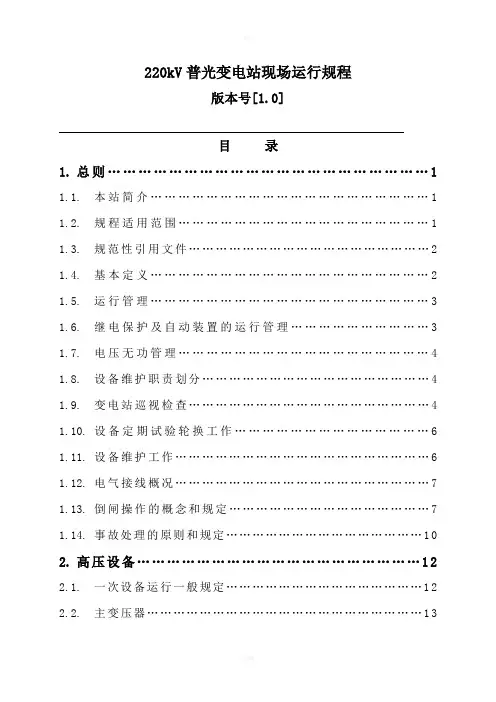

kV普光变电站现场运行规程-10-27定
220kV普光变电站现场运行规程版本号[1.0]目录1.总则 (1)1.1.本站简介 (1)1.2.规程适用范围 (1)1.3.规范性引用文件 (2)1.4.基本定义 (2)1.5.运行管理 (3)1.6.继电保护及自动装置的运行管理 (3)1.7.电压无功管理 (4)1.8.设备维护职责划分 (4)1.9.变电站巡视检查 (4)1.10.设备定期试验轮换工作 (6)1.11.设备维护工作 (6)1.12.电气接线概况 (7)1.13.倒闸操作的概念和规定 (7)1.14.事故处理的原则和规定 (10)2.高压设备 (12)2.1.一次设备运行一般规定 (12)2.2.主变压器 (13)2.3.G I S间隔(气体绝缘金属密闭组合电器) (21)2.4.电力电容器及附属设备 (33)2.5.接地站用变 (36)3.防误操作闭锁装置 (38)3.1.概述 (38)3.2.R C S-9200A微机五防系统的内容和方法 (38)3.3.RCS-9200A型五防系统的使用与维护 (39)3.4.R C S-9200A微机五防系统使用说明 (39)3.5.防误装置异常情况的处理要求 (40)3.6.防误装置的管理规定 (40)4.继电保护及自动装置 (43)4.1.继电保护及自动装置运行维护的一般规定 (43)4.2.主变压器保护 (46)4.3.母线保护 (80)4.4.220k V线路保护 (93)4.5.35k V保护 (113)4.6.继电保护及自动装置运行注意事项 (116)4.7.保护压板投退规定 (117)5.变电站综合自动化监控系统 (120)5.1总则 (120)5.2R C S-9700变电站综合自动化系统的构成方式 (120)5.3R C S-9700变电站综合自动化系统的主要功能 (120)5.4R C S-9700变电站综合自动化系统的运行维护 (122)5.5自动化监控系统的异常及处理办法 (123)6.公用部分 (125)6.1.直流系统 (125)6.2.G Q H智能站用交流电源系统 (129)6.3.故障录波器 (136)6.4.多功能电能采集装置 (140)7.事故处理 (142)7.1.事故处理的一般程序 (142)7.2.变压器事故处理 (142)7.3.G I S间隔事故及异常情况的处理 (157)7.4.电容器的异常运行和事故处理 (165)7.5.直流系统故障的处理 (167)7.6.母线失压事故的处理 (170)7.7.全站失电后的处理 (172)7.8.其它设备异常的处理 (173)总则1.1.本站简介普光气田220KV变电站位于达州市宣汉县普光镇，始建于2007年6月，2008年10月投产。

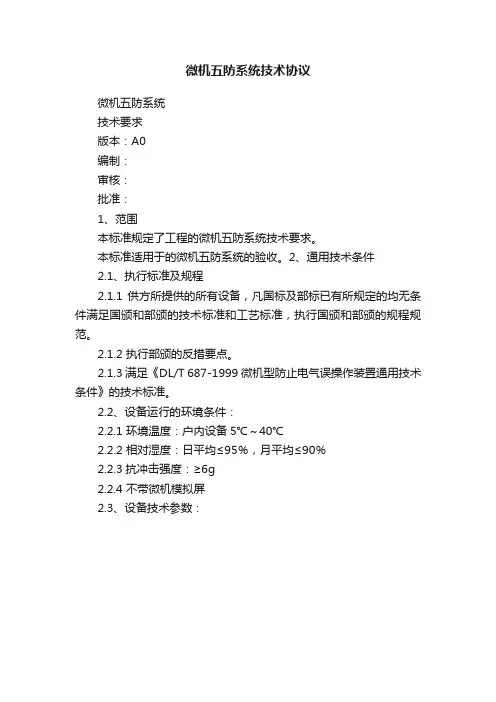

微机五防系统技术协议
微机五防系统技术协议微机五防系统技术要求版本：A0编制：审核：批准：1、范围本标准规定了工程的微机五防系统技术要求。
本标准适用于的微机五防系统的验收。
2、通用技术条件2.1、执行标准及规程2.1.1 供方所提供的所有设备，凡国标及部标已有所规定的均无条件满足国颁和部颁的技术标准和工艺标准，执行国颁和部颁的规程规范。
2.1.2 执行部颁的反措要点。
2.1.3 满足《DL/T 687-1999微机型防止电气误操作装置通用技术条件》的技术标准。
2.2、设备运行的环境条件：2.2.1 环境温度：户内设备5℃～40℃2.2.2 相对湿度：日平均≤95％，月平均≤90％2.2.3抗冲击强度：≥6g2.2.4 不带微机模拟屏2.3、设备技术参数：3、系统功能本系统不单独设置工控主机、汉字显示器及传输口等，防误系统主机功能由监控系统主机实现。
可进行设备状态对位、模拟预演及传票等操作；通过与监控系统通讯接口，实现信息共享，在线自动对位功能。
3.1 五防功能通过对一次设备加装锁具，对其操作实施强制闭锁，只有在本系统中模拟通过后以正确顺序进行的操作方可解锁操作，从而达到五防的目的。
实现部颁五防要求：防止误拉合断路器防止误入带电间隔防止带负荷拉隔离开关防止带电挂地线或合接地刀闸防止带地线（接地刀闸）合隔离开关同时还可实现母线充电、倒母线操作、线路侧验电、就地或远方操作等复杂闭锁功能。
对母线检修应有接地桩示意，及其相应闭锁措施。
3.2 设备对位系统可通过显示器上的接线图直观地反映系统的工作状态，且通过与监控系统通讯获得遥信量的方式检测各元件的状态是否与实际设备的运行状态一致，若不一致时，则自动对位刷新状态。
3.3 模拟预演操作在模拟操作时，微机五防系统检验操作票是否正确，错误操作时，发出语音信号，防止了各种误操作的产生，同时可起到了仿真培训的作用。
3.4 发送和存储操作票微机五防系统对正确的操作步骤（一次操作票）自动存贮，并把正确的操作票传输到电脑钥匙中，该操作票中所列内容为所涉及的一次设备。
RCS9200五防在线运行系统
第二章 RCS9200微机五防在线运行系统使用说明目录1 简介 (3)1.1五防闭锁原理 (3)1.1.1 操作票预演生成 (4)1.1.2 实际闭锁操作 (4)1.2RCS9200五防系统配置 (4)1.2.1 双机系统模式 (5)1.2.2 监控五防一体机模式 (5)1.3五防系统的运行环境 (5)1.4五防系统的运行文件及目录 (6)1.5运行前的准备 (7)1.6 五防系统的运行 (6)2 主接线图 (11)2.1显示主接线图 (11)2.2操作主接线图 (11)2.2.1单击鼠标右键的有关操作 (11)2.2.2 单击鼠标左键的有关操作 (12)3 操作票 (14)3.1模板票编辑 (15)3.1.1 顶端的工具栏 (15)3.1.2 右边的接线图窗 (16)3.1.3 左边的编辑窗 (17)3.1.4 图形开票 (22)3.2操作票执行 (23)3.2.1 顶端的工具栏 (23)3.2.2 右边的接线图窗 (23)3.2.3 左边的执行窗 (24)3.2.3.1 浏览窗 (25)3.2.3.2 预演窗 (25)3.2.3.3 执行窗1和执行窗2 (26)3.3操作票管理 (29)3.3.1 顶端的工具栏 (29)3.3.2 左边的树窗 (31)3.3.3 右上方的操作票列表窗 (31)3.3.4 右下方的操作票内容窗 (32)3.4打印设置 (32)3.4.1 顶端的工具栏 (33)3.4.2 左边的树窗 (36)3.4.3 右边的编辑窗 (36)3.5五防锁浏览 (41)4 工作票 (43)4.1工作票主窗口 (43)4.2顶端的工具栏 (44)4.3左边的树窗 (47)4.4右边的编辑窗 (47)4.5右边的编辑窗 (52)RCS9200微机五防在线运行系统使用说明电力部门历来十分重视电力系统的安全运行，然而我国每年都会发生很多因操作人员误操作产生的重大事故，造成巨大的生命财产损失。
五防简易使用说明书
五防简易使用说明书简介：本软件是通过电脑模拟操作，以限制的逻辑来按相应的操作步骤，传票后通过钥匙每步提示一步一步解锁操作，实现防误。
另有操作票直接生成功能。
构成：五防主机（电脑）、传输适配器、钥匙、现场的锁具。
一、登陆：1：进入系统，双击电脑桌面“微机防误闭锁与操作票专家系统”图标。
2：进入五防画面后右上角有个“登录”两个字，选择“用户登录”，选择用户名，初始密码都为“1”。
二、开票：1：明确任务。
点击左上角“开票”，选择“电压等级”、“运行方式”、“运行类别”、“线路名称”后会自动生成任务名。
点击“确定”即可2：接线图上模拟操作。
用鼠标“左键”点击需要操作的设备（如：开关、刀闸、地刀等）电脑下方会出现相应的操作内容，若要插入检查项，则用鼠标“右键”点击该相应设备，这时会出现可选择的插入的术语。
3：传票或打印操作票。
当模拟操作完后，回点左上角“开票”，会出现一个小框（有：传到电脑钥匙、预存该操作票、存入典型票库、修改操作票、打印操作票、输入打印票号、继续开票、作废操作票）。
根据需要自己选择，传票和打票无先后顺序。
4：现场操作。
手持电脑钥匙，根据钥匙提示，一步一步进行现场解锁操作，以此实现防误操作。
刀闸、地刀、网门、地桩都是机械锁。
开关是测控屏“就地操作”，监控机为“远方操作”。
5：回传。
等钥匙内的所有任务完成，就表示操作结束，将钥匙放在传输适配器上便可。
三、特殊情况下，常见问题解决。
1：紧急操作后补票。
紧急操作时，配备有万能解锁钥匙，操作完成后设备已经变位。
若要补一张操作票，这时就要用到“对位”（设置成我们想要的状态）如果和后台通讯正常，则需先中断通讯一段时间通讯—禁止/开启信号接收。
2：修改操作票。
当预览要打印操作票时，发现有错字、缺项、设备编号或操作任务不正确，可以返回，使用“修改操作票”。
键盘上“Insert”为插入，“剪刀”便是删除一行，“输新提示”为增加内容。
3：清票。
①如果我们只是练习，将票已经传到钥匙中了，想要清除钥匙中的票，手持钥匙主菜单—钥匙回传—中止回传，将钥匙放回传输适配器上便可。
PCS-9200五防系统
PCS-9200五防系统简介PCS-9200是一款具有五防（防水、防尘、防冲击、防静电、防振动）功能的系统。
它是一种高可靠性、高性能的计算机系统，广泛应用于户外环境、恶劣工业环境和军事领域等特殊场景。
本文将介绍PCS-9200五防系统的特点、应用场景、技术参数以及维护保养等内容。
特点1.防水：PCS-9200采用特殊的密封设计，可以在恶劣的水域环境下正常运行。
它具有防水防潮等特性，可以在暴雨、水淹等极端天气条件下保持稳定运行。
2.防尘：PCS-9200采用密封式外壳设计，有效阻止灰尘、颗粒等杂质进入系统内部。
它适用于各类粉尘多、灰尘密集的工作场地，如工厂车间、采矿现场等。
3.防冲击：PCS-9200具有抗冲击能力，可有效防止因意外碰撞或震动而导致的系统故障。
它适用于交通运输工具、建筑工地等需要抵御冲击的场景。
4.防静电：PCS-9200具有良好的静电保护措施，可有效防止静电损害。
它适用于需要避免静电干扰的电子制造、医疗设备等行业。
5.防振动：PCS-9200设计了专业的振动抑制装置，能够有效减少振动对系统的影响。
它适用于船舶、航空器、机车等振动环境下的使用。
应用场景1.军事领域：PCS-9200可以在恶劣的战场环境中稳定运行，满足军方对计算设备的高可靠性和五防要求。
2.现场采矿：PCS-9200可以适应恶劣的采矿环境，具备防尘、防水和抗冲击等功能，确保在堆矿、开采等作业过程中的稳定性。
3.工厂车间：PCS-9200的防尘、防静电和防振动特性使其成为工厂车间等粉尘多、噪音大的环境中的理想选择。
4.交通运输：PCS-9200的防冲击、防水和抗振动特性使其适用于船舶、航空器和机车等交通运输工具中的应用。
技术参数•处理器：采用先进的多核处理器，提供强大的计算性能。
•存储器：内置大容量固态硬盘，实现高速存取和可靠性。
•显示屏：配备高亮度、防眩光显示屏，适应各种光照条件。
•操作系统：支持多种操作系统，如Windows、Linux等。
RCS9200型微机五防系统管理制度
防止发电机损坏反事故措施：1. 发电机静转子线圈和铁芯温度严格按照运行规程规定执行。
并按照规定正常情况下每4个小时记录一次。
2. 发电机在并网前必须从零起升压，发现问题，及时减励磁为零，待问题解决后，重新合入励磁开关，从零起升压。
3. 发电机自动准同期装置处于完好状态，按照规定使用自动准同期装置并列。
4. 做好并机前准备工作，特别要重点检查直流回路不得一点接地，如出现一点接地，立即查找并排除直流接地异常，防止发生两点接地，造成非同期并列事故。
5. 汽轮机达到额定转速，具备并机条件时，才能将发变组主刀闸合入和将6KV段工作电源开关小车推至运行位置，防止发生非同期并列事故。
6．发电机如出现“非全相”运行，要严格按照运行规程规定，在发电机空载运行情况下，根据当时状况，分别进行处理。
7．发电机开机冲转前，停机止速后用500V兆欧表测量转子绝缘绕组不低于0.5 MΩ和使用2500V兆欧表测量发电机静子绕组绝缘电阻1MΩ/KV以上。
8. 发电机转子一点接地保护应投入正确，发生转子一点接地后应自动投入两点接地掉闸保护。
发电机保护如：差动、定子接地、负序过流等保护应投入正确，如保护因故退出时，必须由总工程师批准。
9．加强对发电机、励磁机、励磁变的维护检查工作，防止发生火灾。
10 . 加强直流系统的维护检查工作，确保控制电源正常。
11. 严格执行发电机紧停规定。
RCS9200型微机五防系统管理制度一、微机五防系统所实现的五种防止电气误操作的内容：1、防止带负荷分、合刀闸；2、防止误入带电间隔区间；3、防止误分、合断路器；4、防止带电挂地线；5、防止带地线合刀闸；二、RCS9200型微机五防系统的投入：1、五防系统应投入运行状态，如无特殊情况不得退出运行。
2、系统由于某种原因需要退出时应办理申请手续，经主管专业负责人同意，总工程师批准后才能退出。
3、系统的万能解锁密码一般不能使用，确因系统故障，电脑钥匙不能开锁时经值班长同意，专业负责人确认开锁顺序正确后才能使用，并且专业负责人监护。
6)微机五防系统技术规范书
安宁市裕青鑫峰投资有限公司110kV裕青鑫峰总降工程微机五防系统招标技术规范书云南电力设计咨询研究院2011年1月1.总则1.1 本设备技术协议适用于110kV裕青鑫峰总降工程微机五防装置的功能设计、结构、性能、安装和试验及验收等方面的技术要求。
1.2 本设备技术协议提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。
1.3如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有任何异议，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4 本设备技术协议所使用的标准如与卖方所执行的标准不一致时，按较高标准执行。
1.5 本设备技术协议经买、卖双方确认后可作为合同的技术附件，与合同正文具有同等的法律效力。
1.6 本设备技术协议未尽事宜，由买卖双方协商确定。
1.7 卖方所提供的设备应具有至少累计三套两年或一年一套连续成功的商业运行业绩。
2.技术要求2.1应遵循的主要现行标准：下列标准所包含的条文，通过在本技术协议中引用而构成本规范书的条文。
下列标准出版时，所示版本均为有效。
所有标准都会被修订，使用本技术协议的各方应使用下列标准的最新版本。
GB2423.1-89 《电工电子产品基本环境试验规程试验A：低温试验方法》GB/T2423.4-93 《电工电子产品基本环境试验规程试验Db:交变湿热实验方法》GB2423.16-81 《电工电子产品基本环境试验规程试验J：长霉试验方法》GB/T2423.17-93 《电工电子产品基本环境试验规程试验Ka:盐雾实验方法》GB2423.37-89 《电工电子产品基本环境试验规程试验L：沙尘试验方法》GB2706-89 《交流高压电器动热稳定实验方法》GB6833.2-87 《电子测量仪表电磁兼容性实验规范，磁场敏感度试验》GB6833.3-87 《电子测量仪表电磁兼容性实验规范，静电放电敏感度试验》GB6833.4-87 《电子测量仪表电磁兼容性实验规范，电源瞬态敏感度试验》GB6833.5-87 《电子测量仪表电磁兼容性实验规范，辐射敏感度试验》GB6833.6-87 《电子测量仪表电磁兼容性实验规范，传导敏感度试验》GB9813-88 《微机数字电子计算机通用技术条件》SD332-89 《携带型短路接地线技术标准》JB/T8455-1966 《高压开关设备用机械所通用技术和条件》DL/T 687-1999 《微机型防止电气误操作装置通用技术条件》DL/T667—1999 《继电保护设备信息接口配套标准》NDGJ8-89 《火力发电厂、变电所二次接线设计技术规程》GB50062-92《电力装置的继电保护及安全自动装置设计规范》电安生[1994]191《电力系统继电保护及安全自动装置反事故措施要点》国家电力公司《防止电力生产重大事故的二十五项重点要求》国电调[2002]138号《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》2.2 环境条件及工程条件2.2.1 环境温度：－15℃- +40℃；2.2.2相对湿度：85% ；2.2.3抗地震能力：VIII度地震动峰值加速度：0.2g ；地震动反应谱特征周期：0.40s；2.2.4 海拔高度：2000m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZL_WFXT0102.0510
RCS-9200A 微机五防系统
技术和使用说明书
说明：此页为封面，印刷时必须与公司标准图标合成，确保资料名称、资料编号及其相对位置与本封面一致。
南瑞继保电气有限公司版权所有
本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相 符。
更多产品信息，请访问互联网：
ห้องสมุดไป่ตู้
目录
1. RCS-9200A 微机五防硬件使用说明 ....................................... 1
1.1 系统的配置及联接 ................................................. 1 1.2 RCS-9200A 微机五防的内容、方法、特点 .............................. 2
