电梯安装过程图
电梯施工的流程和步骤
电梯施工的流程和步骤电梯施工是指在建筑物内安装电梯设备的过程，它是确保建筑物功能完善、安全可靠的重要环节。
电梯施工的流程和步骤可以分为前期准备、施工准备、施工过程以及验收和投入使用四个阶段。
一、前期准备阶段在进行电梯施工之前，需要进行一系列的前期准备工作。
首先，需要进行工程测量和设计，确定电梯的安装位置、尺寸和相关参数。
其次，需要编制电梯安装方案和施工图纸，并与相关部门进行审查和批准。
同时，还需要与电梯制造厂商进行联系，确定电梯设备的选型和采购。
二、施工准备阶段施工准备阶段是为了保证施工的顺利进行，需要进行各种准备工作。
首先，需要制定详细的施工计划和施工方案，明确施工的时间节点和工作内容。
其次，需要组织施工人员和设备材料，确保施工所需资源的充足。
同时，还需要进行施工现场的准备，包括搭建施工场地、安装施工设备等。
三、施工过程阶段施工过程阶段是电梯安装的主要工作阶段，包括电梯井道的施工、导轨的安装、电气线路的布置、机房设备的安装等。
首先，需要进行井道墙体的施工，包括井道的开挖、混凝土浇筑和墙体砌筑等。
然后，需要进行导轨的安装，包括导轨的定位、固定和调整等。
同时，还需要进行电气线路的布置和连接，确保电梯的运行正常。
最后，还需要进行机房设备的安装，包括电梯主机、控制柜、门机等的安装和调试。
四、验收和投入使用阶段施工完成后，需要进行电梯的验收和调试工作。
首先，需要进行电梯的静态和动态试验，包括载荷试验、运行试验和安全保护装置的检测等。
同时，还需要进行电梯的质量检查和安全评估，确保电梯的安全可靠。
最后，还需要向相关部门提交验收报告，并进行相关手续的办理，包括申请使用许可证和保险等。
总结起来，电梯施工的流程和步骤主要包括前期准备、施工准备、施工过程以及验收和投入使用四个阶段。
每个阶段都有相应的工作内容和要求，需要进行详细的计划和安排。
同时，还需要注重施工质量和安全管理，确保电梯的运行安全和用户的舒适体验。
电梯施工是一项技术性较高的工作，需要专业的施工团队和设备材料的支持，只有经过科学合理的施工流程和步骤，才能确保电梯施工工作的顺利进行。

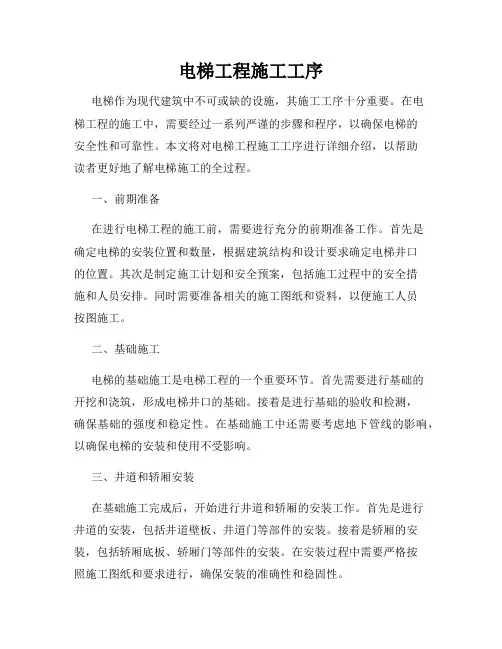

电梯工程施工工序
电梯工程施工工序电梯作为现代建筑中不可或缺的设施，其施工工序十分重要。
在电梯工程的施工中，需要经过一系列严谨的步骤和程序，以确保电梯的安全性和可靠性。
本文将对电梯工程施工工序进行详细介绍，以帮助读者更好地了解电梯施工的全过程。
一、前期准备在进行电梯工程的施工前，需要进行充分的前期准备工作。
首先是确定电梯的安装位置和数量，根据建筑结构和设计要求确定电梯井口的位置。
其次是制定施工计划和安全预案，包括施工过程中的安全措施和人员安排。
同时需要准备相关的施工图纸和资料，以便施工人员按图施工。
二、基础施工电梯的基础施工是电梯工程的一个重要环节。
首先需要进行基础的开挖和浇筑，形成电梯井口的基础。
接着是进行基础的验收和检测，确保基础的强度和稳定性。
在基础施工中还需要考虑地下管线的影响，以确保电梯的安装和使用不受影响。
三、井道和轿厢安装在基础施工完成后，开始进行井道和轿厢的安装工作。
首先是进行井道的安装，包括井道壁板、井道门等部件的安装。
接着是轿厢的安装，包括轿厢底板、轿厢门等部件的安装。
在安装过程中需要严格按照施工图纸和要求进行，确保安装的准确性和稳固性。
四、导轨和配重导轨是电梯运行的重要部件，需要进行精确的安装和调整。
在导轨安装完成后，需要对导轨进行调整和检测，确保导轨的平整度和垂直度。
同时需要安装配重系统，以平衡轿厢和减小电梯的负荷。
五、电气和机械设备安装电梯的安装不仅涉及机械部件，还包括电气设备的安装。
在电梯安装的过程中，需要安装电动机、控制柜、紧急救援系统等电气设备。
同时需要对电气系统进行调试和检测，以确保电梯的正常运行。
六、终验和调试电梯工程的施工完成后，需要进行终验和调试工作。
终验是对电梯工程全过程的检查和验收，包括安装质量和安全性的检测。
调试是对电梯运行系统的测试和调整，确保电梯的正常运行和安全性。
综上所述，电梯工程的施工工序包括前期准备、基础施工、井道和轿厢安装、导轨和配重、电气和机械设备安装、终验和调试等步骤。

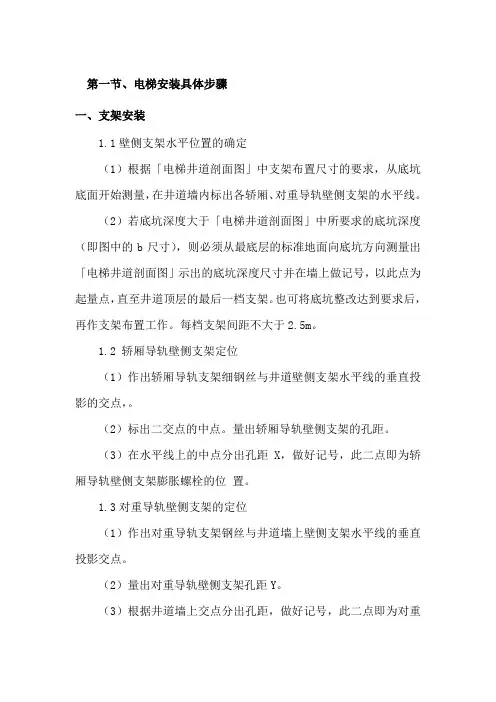

电梯安装具体步骤
第一节、电梯安装具体步骤一、支架安装1.1壁侧支架水平位置的确定（1）根据「电梯井道剖面图」中支架布置尺寸的要求，从底坑底面开始测量，在井道墙内标出各轿厢、对重导轨壁侧支架的水平线。
（2）若底坑深度大于「电梯井道剖面图」中所要求的底坑深度（即图中的b尺寸），则必须从最底层的标准地面向底坑方向测量出「电梯井道剖面图」示出的底坑深度尺寸并在墙上做记号，以此点为起量点，直至井道顶层的最后一档支架。
也可将底坑整改达到要求后，再作支架布置工作。
每档支架间距不大于2.5m。
1.2 轿厢导轨壁侧支架定位（1）作出轿厢导轨支架细钢丝与井道壁侧支架水平线的垂直投影的交点，。
（2）标出二交点的中点。
量出轿厢导轨壁侧支架的孔距。
（3）在水平线上的中点分出孔距X，做好记号，此二点即为轿厢导轨壁侧支架膨胀螺栓的位置。
1.3对重导轨壁侧支架的定位（1）作出对重导轨支架钢丝与井道墙上壁侧支架水平线的垂直投影交点。
（2）量出对重导轨壁侧支架孔距Y。
（3）根据井道墙上交点分出孔距，做好记号，此二点即为对重导轨壁侧支架膨胀螺栓的位置。
1.4壁侧支架的固定（1）根据所发的固定壁侧支架所用的膨胀螺栓的直径，选用相应直径的钻头。
在所标的膨胀螺栓位置处钻孔，打入膨胀螺栓，固定壁侧支架。
（2）膨胀螺栓必须是本公司指定的产品。
用冲击钻钻孔时，如遇到钢筋，可将钻孔位置向上或向下移一点，但必须保证整只壁侧支架的二只孔同时等量地向一个方向移动，重新钻孔，固定支架，但同一水平面的支架，上下水平间距不得超过300mm。
另外，膨胀螺栓的套管必须用管子加以敲紧，膨胀螺栓必须放平垫圈，弹簧垫圈，螺母并旋紧螺母，保证壁侧支架的水平度不超过1.5％。
（3）若膨胀螺栓孔打在圈梁上，则必须保证孔边与圈梁边缘的距离Ａ。
（4）若井道深度[BH]偏小，为防止对重在运行中与对重导轨的壁侧支架相碰擦，在确定对重导轨壁侧支架位置时，可将壁侧支架中心向两侧偏离，使放样钢丝与壁侧支架一端的距离为20～30mm，由此再来确定膨胀螺栓的位置（5）轿厢导轨支架的固定1）从上至下或从下至上依次对每档轿厢壁侧支架编号，如左1＃，左2＃－－左ｎ＃，并量出每档钢丝至墙面的尺寸，将量出的尺寸减去25ｍｍ，连同编号做好记录，并注明左或右。

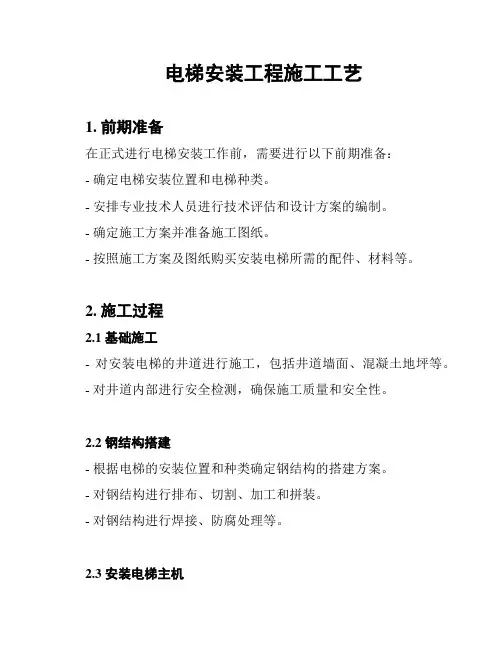

电梯安装工程施工工艺
电梯安装工程施工工艺
1. 前期准备
在正式进行电梯安装工作前，需要进行以下前期准备：
- 确定电梯安装位置和电梯种类。
- 安排专业技术人员进行技术评估和设计方案的编制。
- 确定施工方案并准备施工图纸。
- 按照施工方案及图纸购买安装电梯所需的配件、材料等。
2. 施工过程
2.1 基础施工
- 对安装电梯的井道进行施工，包括井道墙面、混凝土地坪等。
- 对井道内部进行安全检测，确保施工质量和安全性。
2.2 钢结构搭建
- 根据电梯的安装位置和种类确定钢结构的搭建方案。
- 对钢结构进行排布、切割、加工和拼装。
- 对钢结构进行焊接、防腐处理等。
2.3 安装电梯主机
- 将电梯主机安装到钢结构上。
- 连接电梯主机和机房内的配电设备。
2.4 安装轿厢及配重平衡测试
- 安装电梯轿厢和轿门，并进行相关安全测试。
- 进行配重平衡测试，确保电梯能够平稳运行。
2.5 安装电气控制系统
- 安装电气设备、控制盘等。
- 进行电气线路的布线、接线。
3. 施工注意事项
- 根据电梯的安装位置和种类进行施工。
- 严格遵守施工方案及图纸要求。
- 严格执行安全管理制度，确保施工安全。
- 安装电梯的每一个步骤都需要进行质量检测和安全检查。
4. 施工完成验收
- 由电梯制造商进行电梯整机验收。
- 由电梯制造商、设计单位和建设单位进行联合检验。
- 经过验收合格后方可进行电梯的试运行和正式使用。
电梯部件工作原理及电气图解
厅
轿厢
门
1. 门与开关门机构
2. 自动门的开关应迅 速、平稳、在终端 要避免冲击，有调 速装置
3. 开门减速 快---慢
4. 关门：
5. 快---慢--- 再慢
6. 安全触板：动作力 为 5N（牛顿）
7. １ＫＧ＝９.８Ｎ
RMQ
+
开关门过程
4~6
慢门
RGM
一
1
2
轿 门 联 锁 开 关
快门
• 开关门过程
• 安全钳： 制停电梯
• 组成：限速器 安全钳
钢丝
绳 张紧
轮
限速器（P15）
安全钳(P33) 动画
• 瞬时动作安全钳用于低 速电梯；
• 滑移动作（渐进）式安
全钳用于快、高速电梯
导 轨
• 提拉力150~300N
• 楔块与导轨工作侧面有 2~3MM间隙
限速器 安全钳 钢丝绳 张紧轮
• 限速器 （超速开关）
(一)曳引机
（P10-主机）
• 1电动机 • 2减速箱 • 3曳引轮 • 4电磁制动器 • 5机座
• 联轴器
1、减速箱
• 作用：降低电动机的输 出转速和 提高电动机 的输出力矩。
• 构造：采用蜗轮（铜） 与蜗杆（钢）传动
• 润滑：采用齿轮油
• 有齿曳引机(有减速箱)
通常用于1.75M/S以 下
• 导轨架：作用是支撑导轨
• 水平度小于5MM
60~80 500
• 井底第一排距地不大于1M .
最高一排距顶部楼板不大于 0.5M
• 每根导轨至少装有两个导轨架，
其间隔应小于2.5M
1000
60~80
导轨装置：导轨 导靴和导轨架
电梯工程施工方案
电梯工程施工方案一、主要施工工艺流程样板架安装、挂基准线→导轨架及导轨安装→机房机械设备安装→对重安装→轿厢安装→层门安装→井道机械设备安装→钢丝绳安装→电气装置安装→整机调试二、样板架安装、挂基准线1 施工流程脚手架搭设→样板架制作→井道测量、确定基准线→挂基准线2 搭设脚手架(1) 脚手架立管最高点位于井道顶板下 1.5～1.7m 处为宜，以便稳放样板。
顶层脚手架立管最好用四根短管，拆除此短管后，余下的立管顶点应在最高层牛腿下面 500mm处，以便轿厢安装。
(2) 脚手架排管档距以 1.4～1.7m 为宜，为便于安装作业，每层层门牛腿下面200～400mm 处应设一档横管，两档横管之间应加装一档横管，便于上下攀登，脚手架每层最少铺 2/3 面积的脚手板，板厚不应小于 50mm，板与板之间空隙应不大于 50mm，各层交错排列，以减小坠落危险。
(3) 脚手板两端伸出排管 150～200mm，用 8 号钢丝将其与排管绑牢。
(4) 脚手架在井道内的平面布置尺寸应结合轿厢、轿厢导轨、对重、对重导轨、层门等之间的相对位置，以及电线槽管、接线盒等的位置，在这些位置前面留出适当的空隙，供吊挂铅垂线之用。
(5) 井道内脚手架搭设完毕，应符合《建筑安装工程脚手架安全技术操作规程》及安装部门提供的图纸要求。
脚手架必须经过安全责任人检查，验收合格后方可使用。
3 搭设样板架(1) 在井道顶板下面 lm 左右处用膨胀螺栓将角钢水平牢固地固定于井道壁上。
(2) 若井道壁为砖墙，应在井道顶板下 lm 左右处沿水平方向剔洞，稳放样板木支架，并且端部固定。
(3) 样板支架方木端部应垫实找平，水平度误差不得大于 3／1000。
4 测量井道，确定标准线(1) 预放两根层门口线测量并道。
一般两线间距为门净开度。
(2) 井道测量时，注意井道内安装的部件对轿厢运行有无妨碍，如限速器钢绳选层器钢带、限位开关、中线盒、随线架等。
同时必须考虑到门导轨及地坎等与井壁距离，对重与井壁距离，必须保证在轿厢及对重上下运行时其运动部分与井道内静止的部件及建筑结构净距离不得小于 50mm。
图解电梯安装过程
电梯下货到工地这是轨道
电梯要安装到这十八楼里空空的井道
安装一节轨道后安装下梁安装立柱
安装上梁和滑轮
再安装临时用的跳板，便于安装轨道机房开孔
安装主机
安装控制柜
吊装配重架
安装钢丝
主机钢丝安装完毕
井道多了钢丝和随行电缆
操作盘安装就可以开动电梯了
安装主轨副轨先要安装好提升机提轨道用
主轨安装先打孔（安置房井道土建比较粗糙）
安装底码
安装支架用校导尺校准（自制的校导尺粗糙但很精准）
最后焊接主轨就校好了安装上一节主轨
副轨打孔
副轨底码安装
副轨支架安装校准并焊牢
辛辛苦苦总算主副轨道顶
到顶把随行电缆卡安装
安装好轨道的井道对重架
门和框组装完毕
安装好的门
开呼梯孔
安装呼梯板
轿厢安装，第一步把轿定吊起
井道外拼轿壁
移到轿底组装好轿壁
轿顶落下轿壁校准
轿厢安装完毕轿厢安装完毕安装门机
3 天前上传
1设备到货——2土建检查——3机房、井道移交——4到货吊机——5开箱点验——6开工——7工字钢安装——8机房主机安装——9导轨安装——10厅门——11厅门封堵——12轿厢对重、组装轿厢及其他功能配件——13脚手架拆除——14电气接线——○15慢车调试——16呼梯盒及层显底盒——17快车调试——18验收。
电梯安装过程图
1-电梯下货到工地2-这是轨道3-电梯要安装到这十八楼里4-空空的井道5-安装一节轨道后安装下梁6-安装立柱7-安装底板8-安装上梁和滑轮9-再安装临时用的跳板，便于安装轨道10-机房开孔110-机房开孔210-机房开孔311-安装主机213-吊装配重架14-安装钢丝15-主机钢丝安装完毕115-主机钢丝安装完毕216-井道多了钢丝和随行电缆17-操作盘安装就可以开动电梯了18- 安装主轨副轨先要安装好提升机提轨道用1 18- 安装主轨副轨先要安装好提升机提轨道用219-主轨安装先打孔（安置房井道土建比较粗糙）20-安装底码21-安装支架用校导尺校准（自制的校导尺粗糙但很精准）22-最后焊接主轨就校好了23-安装上一节主轨24-副轨打孔25-副轨底码安装26-副轨支架安装27-校准并焊牢28-辛辛苦苦总算主副轨道顶1 28-辛辛苦苦总算主副轨道顶229-到顶把随行电缆卡安装30-安装好轨道的井道31-对重架1 31-对重架232-门和框组装完毕132-门和框组装完毕233-安装好的门34-开呼梯孔35-安装呼梯板1 35-安装呼梯板235-安装呼梯板336-轿厢安装，第一步把轿定吊起237-井道外拼轿壁38-移到轿底组装好轿壁138-移到轿底组装好轿壁238-移到轿底组装好轿壁339-轿顶落下40-轿壁校准轿厢安装完毕41-轿厢安装完毕42-安装门机一般的电梯施工流程1设备到货——2土建检查——3机房、井道移交——4到货吊机——5开箱点验——6开工——7工字钢安装——8机房主机安装——9导轨安装——10厅门——11厅门封堵——12轿厢对重、组装轿厢及其他功能配件——13脚手架拆除——14电气接线——15慢车调试——16呼梯盒及层显底盒——17快车调试——18验收。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1-电梯下货到工地
2-这是轨道
3-电梯要安装到这十八楼里
4-空空的井道
5-安装一节轨道后安装下梁
6-安装立柱
7-安装底板
8-安装上梁和滑轮
9-再安装临时用的跳板，便于安装轨道
10-机房开孔1
10-机房开孔2
10-机房开孔3
11-安装主机2
13-吊装配重架
14-安装钢丝
15-主机钢丝安装完毕1
15-主机钢丝安装完毕2
16-井道多了钢丝和随行电缆
17-操作盘安装就可以开动电梯了
18- 安装主轨副轨先要安装好提升机提轨道用1 18- 安装主轨副轨先要安装好提升机提轨道用2
19-主轨安装先打孔（安置房井道土建比较粗糙）
20-安装底码
21-安装支架用校导尺校准（自制的校导尺粗糙但很精准）
22-最后焊接主轨就校好了
23-安装上一节主轨
24-副轨打孔
25-副轨底码安装
26-副轨支架安装
27-校准并焊牢
28-辛辛苦苦总算主副轨道顶1 28-辛辛苦苦总算主副轨道顶2
29-到顶把随行电缆卡安装
30-安装好轨道的井道
31-对重架1 31-对重架2
32-门和框组装完毕1
32-门和框组装完毕2
33-安装好的门
34-开呼梯孔
35-安装呼梯板1 35-安装呼梯板2
35-安装呼梯板3
36-轿厢安装，第一步把轿定吊起2
37-井道外拼轿壁
38-移到轿底组装好轿壁1
38-移到轿底组装好轿壁2
38-移到轿底组装好轿壁3
39-轿顶落下
40-轿壁校准轿厢安装完毕
41-轿厢安装完毕
42-安装门机
一般的电梯施工流程
1设备到货——2土建检查——3机房、井道移交——4到货吊机——5开箱点验——6开工——7工字钢安装——8机房主机安装——9导轨安装——10厅门——11厅门封堵——12轿厢对重、组装轿厢及其他功能配件——13脚手架拆除——14电气接线——15慢车调试——16呼梯盒及层显底盒——17快车调试——18验收。
