电力系统综合对时系统简介电力系统对时是保证电力行业正常运行的重要环节之一。
在电力系统中，精准的时间同步是确保电力设备协同运行以及电网互联互通的前提。
为了解决电力系统时间同步问题，现代电力系统使用电力系统综合对时系统。
电力系统综合对时系统的定义电力系统综合对时系统是指将多个时钟信号进行统一处理，达到精准对时和同步的系统。
该系统采用GPS、北斗导航卫星、本地时钟等进行多路同步，通过对这些信号进行数据融合处理，可以让整个电力系统中的设备拥有精确的同步时间。
电力系统综合对时系统的功能电力系统综合对时系统具有以下功能：1.精准对时：通过多路信号进行同步，实现全局时间同步准确至微秒级别。
2.数据融合：将多路信号进行数据融合处理，提高时间同步精度。
3.非依赖网络：该系统具有独立的网络系统，不依赖外部网络进行通讯和同步。
4.自主时间纠正：该系统能够自主进行时间纠正，确保时间同步的准确性。
电力系统综合对时系统的应用电力系统综合对时系统应用于以下领域：1.电力调度：保证调度中心和各个变电站的时间同步精度，确保设备同步协调运行。
2.负荷控制：通过精准的时间同步和数据融合，实现对电网的快速响应和有效控制。
3.告警监控：实现告警与记录同步，确保对电力事件的及时响应与处理。
电力系统综合对时系统的优势相比传统的时钟同步技术，电力系统综合对时系统具有以下优势：1.精度高：通过多种信号的数据融合处理，确保时间同步精度达到微秒级别。
2.可靠性高：该系统具有自主时间纠正功能，能够自主处理时间误差，保证时间同步的准确性。
3.可扩展性强：该系统具有完备的硬件和软件支持体系，可以根据实际情况进行扩展和升级。
4.应用范围广：电力系统综合对时系统能够应用于电力系统的多个领域，应用范围广泛。
电力系统综合对时系统的应用，让电力设备之间的时间同步变得更加精准，在确保电力运行的安全和稳定性方面具有重要作用。
随着电力系统的不断升级和现代化，电力系统综合对时系统的使用将变得越来越广泛。
时间同步系统介绍
公司简介可为科技发展成立于2000年7月，位于市高新技术产业开发区高新孵化园（国家软件基地），是专业从事美国GPS全球定位系统，中国北斗星定位系统、原子钟等相关时间类产品研发、生产、销售的国家级高新技术企业。
由可为公司自行研发生产并提供的授时产品主要有：CT-TSS2000时间同步系统，CT-GPS25、CT-GPS301、CT-GPS2003、CT-GPS2002系列全球卫星同步时钟，CT-CBD001系列北斗星同步时钟等，这些产品的特点是输出格式多，时间精度和可靠性高，使用方便，不受地域等条件的限制，抗干扰能力强，广泛应用于同步时钟系统的建立以及各种需要高精度授时的自动化装置和自动化系统。
其中的CT-GPS2003具有网络接口(TCP/IP或NTP协议)，适用于计算机网络或自动化系统的高精度授时；CT-GPS2002具有IRIG-B码输出格式，适用于需要B码授时的自动化设备和自动化系统。
目前可为公司的授时产品已经在我国军队、电力、电信和民航等行业有近五千台套在运行使用，用户反应十分良好！鉴于我国电力行业迅速发展，与其相关的自动化产品迅速增长,电力系统的安全稳定运行对时间的基准同一和同步性及精度要求进一步提高，在电网的电厂变电站及调度中心建立专用的时间同步系统已经显得十分迫切和必要。
可为公司为此组织专业的技术队伍，成功研发了CT-TSS2000（COVE TECHNOLOGY - TIME SYNCHRONOUSSYSTEM 2000）时间同步系统。
CT-TSS2000时间同步系统是可为公司在六年来的专业积累基础上，充分发挥自身在授时产品领域的技术优势和应用经验，依托相关的科研院所和军工企业，结合美国GPS全球定位系统，中国北斗星定位系统、原子钟及IRIG-B码靶场时间标准等技术特点并考虑了各种涉及国家安全等的关联因素，在满足电力系统现在的需要及将来的发展要求基础上自主开发的具有国先进水平的授时产品，该产品是专业用于电厂变电站及调度中心同一时间基准和时间同步系统的建立的授时系统.该系统实现了时间多源头（GPS、北斗星、原子钟、高精度晶振、IRIG-B时间码基准）、输出多制式（串口、脉冲、网络、B码等）、满足多设备（系统输出可以任意扩展，可以满足任何规模任何方式的时间信号需求）的要求，保证了时间需求的高精确度、高稳定性、高安全性，高可靠性，将电力系统的时间同步精确度、稳定性、安全性和可靠性提高到一个更新更高的台阶。
电力系统时间同步技术应用
2 现代主要授时技术
2.2.网络授时技术
NTP/SNTP网络时间协议/简单网络时间协议
NTP由RFC1305 定义的时间同步协议 NTP 基于UDP 报文传输，端口号为123 可以采用单播、组播或广播方式发送协议报文 SNTP由RFC1769文档定义 NTP 和SNTP 的数据包格式是一样的，计算客户时间、 时间偏差以及包往返时延的算法也一样，具有互操作 性
电力系统时间同步技术应用
目录
1 2 3 4 5 6 时间同步绪论 现代主要授时技术 电力系统常见时间同步信号及接口 时间同步检测技术 时间同步系统在电力系统中的应用 公司产品简介
1 时间同步绪论
1.1时间同步的基础
时间与频率 ◆时间有两个含义： “时刻”：即某个事件何时发生； “时间间隔”：即某个时间相对于某一时刻持续了 多久。 ◆频率的定义：周期信号在单位时间（1s）内的变 化次数（周期数）。如果在一定时间间隔T内周期 信号重复变化了N次，则频率可表达为：f＝N/T ◆时间与频率的关系：可以互相转换。
网络时间报文
１、NTP/SNTP １、 NTP/SNTP 网络时间协议 网络时间协议/ /简单网络时间协议 软件时标，对时精度较低，只能到毫秒级。对被授时装置没有特殊要求。 ２、PTP ２、 PTP 精密时间协议 精密时间协议(IEEE (IEEE 1588) 硬件时标，对时精度达到亚微秒级，但需要时钟和被授时装置硬件上都支 持硬件时标功能。
同步 信号之间在频率或相位上保持某种严格的特定 关系，即在相对应的有效瞬间以同一平均速率出现 时间同步 通过一定的比对手段使两个时钟时刻保持一致 时间同步分类 相对时间同步，是指某个系统内的时钟所进行 的时间同步 绝对时间同步，是指除了完成本系统内的时间 同步外，还要与国家标准时间和国际标准时间UTC 相同步
电力系统时间同步网建设及解决方案

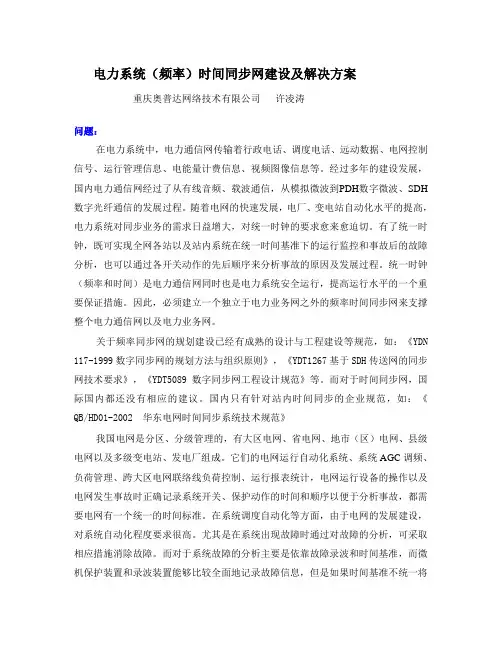

电力系统（频率）时间同步网建设及解决方案重庆奥普达网络技术有限公司许凌涛问题：在电力系统中，电力通信网传输着行政电话、调度电话、远动数据、电网控制信号、运行管理信息、电能量计费信息、视频图像信息等。
经过多年的建设发展，国内电力通信网经过了从有线音频、载波通信，从模拟微波到PDH数字微波、SDH 数字光纤通信的发展过程。
随着电网的快速发展，电厂、变电站自动化水平的提高，电力系统对同步业务的需求日益增大，对统一时钟的要求愈来愈迫切。
有了统一时钟，既可实现全网各站以及站内系统在统一时间基准下的运行监控和事故后的故障分析，也可以通过各开关动作的先后顺序来分析事故的原因及发展过程。
统一时钟（频率和时间）是电力通信网同时也是电力系统安全运行，提高运行水平的一个重要保证措施。
因此，必须建立一个独立于电力业务网之外的频率时间同步网来支撑整个电力通信网以及电力业务网。
关于频率同步网的规划建设已经有成熟的设计与工程建设等规范，如：《YDN 117-1999数字同步网的规划方法与组织原则》，《YDT1267基于SDH传送网的同步网技术要求》，《YDT5089数字同步网工程设计规范》等。
而对于时间同步网，国际国内都还没有相应的建议。
国内只有针对站内时间同步的企业规范，如：《QB/HD01-2002 华东电网时间同步系统技术规范》我国电网是分区、分级管理的，有大区电网、省电网、地市（区）电网、县级电网以及多级变电站、发电厂组成。
它们的电网运行自动化系统、系统AGC调频、负荷管理、跨大区电网联络线负荷控制、运行报表统计，电网运行设备的操作以及电网发生事故时正确记录系统开关、保护动作的时间和顺序以便于分析事故，都需要电网有一个统一的时间标准。
在系统调度自动化等方面，由于电网的发展建设，对系统自动化程度要求很高。
尤其是在系统出现故障时通过对故障的分析，可采取相应措施消除故障。
而对于系统故障的分析主要是依靠故障录波和时间基准，而微机保护装置和录波装置能够比较全面地记录故障信息，但是如果时间基准不统一将给故障分析带来困难。
T5000电网时间同步系统使用说明书
5.3.1 主时钟前面板如下图：.......................................................................................5 5.3.2 主时钟工作状态LED指示.....................................................................................5 5.3.3 按键说明...............................................................................................................6 5.3.4 按键操作...............................................................................................................6 5.4 主时钟背板示意图及各插件板说明...............................................................................9 5.4.1 电源板...................................................................................................................9 5.4.2 告警板.................................................................................................................10 5.4.3 CPU板...................................................................................................................10 5.4.4 TTL电平输出板................................................................................................... 11 5.4.5 OC60VDC输出板................................................................................................... 11 5.4.6 OC250VDC输出板.................................................................................................12 5.4.7 RS232 板..............................................................................................................12 5.4.8 RS485 板..............................................................................................................12 5.4.9 PTP板...................................................................................................................13 5.4.10 GPS时钟源输入板（B码和天线输入） ...........................................................13 5.4.11 BD时钟源输入板（B码和天线输入） .............................................................14 5.4.12 IRIG-BDC-FIBER FC(820nm)板 .......................................................................14 5.4.13 IRIG-BDC-FIBER SC(1310nm)板 .....................................................................15 5.4.14 IRIG-BAC 输出板.............................................................................................15 六、扩展时钟使用方法 ................................................................................................................. 16 6.1 扩展时钟外观.................................................................................................................16 6.2 扩展时钟安装尺寸.........................................................................................................16 6.3 扩展时钟前面板指示灯及按键说明.............................................................................16 6.3.1 扩展时钟前面板.................................................................................................16 6.3.2 扩展时钟工作状态LED指示................................................................................16 6.3.3 扩展时钟按键说明..............................................................................................16 6.4 扩展时钟背板示意图及接线说明.................................................................................16 七、扩展插件................................................................................................................................. 16
电力系统时间同步监测技术及应用
电力系统时间同步监测技术及应用电力系统时间同步装置主要为电力提供准确、标准的时间，同时通过接口为智能化各系统提供标准的时间源。
电力系统时间同步及监测技术规范，适用于时间同步装置的研制、设计以及各级电力调度机构、发电厂、变电站的建设和运行。
一．范围：本标准指出电力系统时间同步装置的基本组成、配置及组网的一般原则，规定电力系统时间同步及检测的术语、定义、技术要求，一级装置运行要求。
二、时间同步技术要求：1.时间同步装置的基本组成时间同步装置主要由接收单元、时钟单元、输出单元和检测单元组成2.时间同步装置功能要求（1）应具备本地日志保存功能，且存储不少于200条，日志内容应正确记录A所要求的事件（2）状态信息宜采用DL/T860标准建模，管理信息定义参见附录B管理信息的定义（3）应具备运行、告警、故障等指示灯（4）装置应支持多时钟源选择判据机制（5）装置应具备闰秒、闰日的处理功能，能接受上级时源给出的闰秒预告信号，并正确执行和输出（6）装置应具备时间同步检测功能，装置应使用独立的板卡实现该功能。
3.时间同步装置性能要求时间同步装置的环境条件、电源性能、绝缘性能、耐湿热性能、机械性能、电磁兼容性能4.时间同步输出信号时间同步输出信号有脉冲信号、IRIG-B、串行扣时间报文、网络时间报文等。
5.守时精度预热时间不应超过两小时，在守时12小时状态下的时间准确度应优于1μs/h6.多时钟源选择判据主时钟多源选择旨在根据外部独立时源的信号状态及钟差从外部独立时源中选择出最为准确可靠的时钟源，参与判断的典型时源包括本地时钟、北斗时源、GPS时源、地面有线、热备信号。
多时钟源选择流程示意图。
7.时间源切换8.闰秒处理闰秒装置显示时间应与内部时间一致。
如果闰秒发生时，装置该常响应闰秒，且不该发生时间跳变等异常行为。
闰秒处理方式如下：(1）正闰秒处理方┄>57s->58s->59s->60s->00s->01s->02s>┄(2）负闰秒处理方式┄>57s->58s->00s->01s->02s->┄(3）闰秒处理应在北京时间1月1日7时59分、7月1日7时59分两个时间内完成调成。
