网络规划中如何设置合理的带宽分配(五)

网络规划中如何设置合理的带宽分配(五)

网络规划中如何设置合理的带宽分配随着互联网的快速发展,网络规划已经成为企业和机构必不可少的任务。

其中,合理的带宽分配是网络规划中至关重要的一环。

一种合理的带宽分配策略可以确保网络系统的高效运作,提高用户的网络体验。

本文将从业务需求、带宽规划和流量监控三个方面来探讨如何设置合理的带宽分配。

一、了解业务需求在进行带宽分配之前,我们需要充分了解网络所服务的业务需求。

不同的业务对带宽的需求是不同的,因此应根据实际情况来进行带宽规划。

首先,可以通过明确网络所支持的业务类型和业务规模,来估计带宽需求。

例如,对于大型企业来说,需要支持同时进行多个高清视频会议,这就需要较大的带宽。

其次,还要考虑业务的发展趋势和需求变化,为网络的扩展和升级预留带宽。

二、合理的带宽规划带宽规划是基于业务需求进行的,目的是合理分配带宽资源。

首先,需要确定网络的总带宽,即企业或机构的网络所拥有的总带宽。

如果有多个入口,还要考虑如何合理地分配带宽。

其次,应将带宽按照业务类型进行分类。

例如,将实时视频和语音业务列为高优先级,而将文件传输和邮件等业务列为低优先级。

在高峰期,高优先级业务可以得到更多的带宽资源,以保证其正常运行。

另外,应根据业务类型和流量特点,设置合理的带宽阈值。

例如,对于视频流量等占用带宽较多的业务,可以设置较高的带宽阈值,以避免其影响其他业务的正常运行。

三、有效的流量监控带宽分配并不是一次性解决的问题,随着业务需求的变化,带宽分配也需要动态调整。

因此,需要进行有效的流量监控,以及时发现和解决网络带宽瓶颈。

首先,应采用专业的网络监控工具,实时监测各个业务的流量状况。

通过对流量进行实时分析,可以发现网络中的瓶颈点和高流量区域。

其次,还可以进行历史流量分析,以了解业务的流量趋势,为带宽分配做出科学预测。

最后,根据流量监控的结果,对带宽分配进行调整。

例如,可以将带宽从流量较小的业务转移到流量较大或优先级较高的业务上,以提高整体的网络性能。

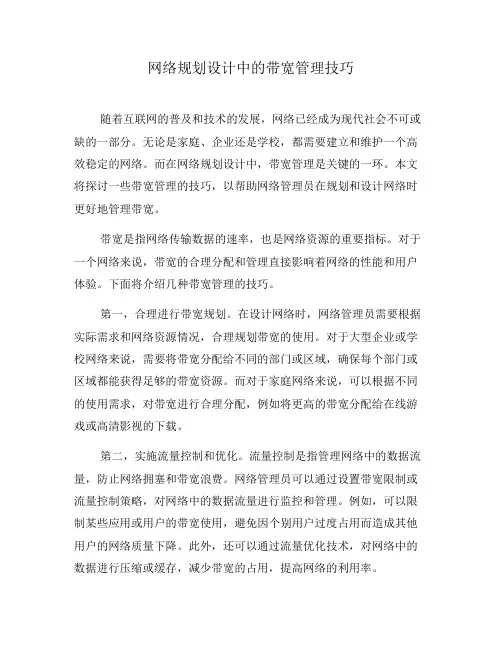

网络规划设计中的带宽管理技巧(五)

网络规划设计中的带宽管理技巧(五)

网络规划设计中的带宽管理技巧随着互联网的普及和技术的发展,网络已经成为现代社会不可或缺的一部分。

无论是家庭、企业还是学校,都需要建立和维护一个高效稳定的网络。

而在网络规划设计中,带宽管理是关键的一环。

本文将探讨一些带宽管理的技巧,以帮助网络管理员在规划和设计网络时更好地管理带宽。

带宽是指网络传输数据的速率,也是网络资源的重要指标。

对于一个网络来说,带宽的合理分配和管理直接影响着网络的性能和用户体验。

下面将介绍几种带宽管理的技巧。

第一,合理进行带宽规划。

在设计网络时,网络管理员需要根据实际需求和网络资源情况,合理规划带宽的使用。

对于大型企业或学校网络来说,需要将带宽分配给不同的部门或区域,确保每个部门或区域都能获得足够的带宽资源。

而对于家庭网络来说,可以根据不同的使用需求,对带宽进行合理分配,例如将更高的带宽分配给在线游戏或高清影视的下载。

第二,实施流量控制和优化。

流量控制是指管理网络中的数据流量,防止网络拥塞和带宽浪费。

网络管理员可以通过设置带宽限制或流量控制策略,对网络中的数据流量进行监控和管理。

例如,可以限制某些应用或用户的带宽使用,避免因个别用户过度占用而造成其他用户的网络质量下降。

此外,还可以通过流量优化技术,对网络中的数据进行压缩或缓存,减少带宽的占用,提高网络的利用率。

第三,使用智能带宽管理工具。

随着技术的不断进步,出现了一些智能带宽管理工具,可以帮助网络管理员更好地管理和优化带宽使用。

这些工具可以通过流量分析和优化算法,帮助管理员识别网络中的带宽瓶颈和浪费,提供相应的优化建议。

同时,还可以实时监控网络的带宽使用情况,提供可视化的数据统计和报告,帮助管理员更好地了解网络的状况,并及时采取相应的措施。

第四,进行带宽监控和故障排查。

无论是家庭网络还是企业网络,都可能出现带宽不稳定或故障的情况。

为了及时发现和解决这些问题,网络管理员需要进行带宽的监控和故障排查。

可以通过网络管理软件或设备,实时监控带宽的使用情况和性能指标,及时发现带宽波动或异常。

网络规划设计中的QoS策略与带宽控制

网络规划设计中的QoS策略与带宽控制

网络规划设计中的QoS策略与带宽控制在现代社会中,网络已经成为了人们生活中不可或缺的一部分。

为了满足用户对网络使用的需求,网络规划设计中的QoS(Quality of Service)策略与带宽控制变得愈发重要。

QoS策略是指通过设置不同的服务等级来管理和调度网络资源,以提供更好的服务质量。

网络中的数据分为实时数据和非实时数据两种类型。

实时数据如语音和视频,在传输过程中对延迟和抖动有着较高的要求;而非实时数据如电子邮件和文件传输,则对可靠性和带宽占用要求较高。

因此,在网络规划设计中,需要根据不同类型数据的要求来设置不同的服务等级。

首先,网络规划设计中需要合理划分带宽资源。

带宽控制是一项重要的任务,通过对带宽进行合理的分配,可以保证网络中每个用户都能得到足够的带宽资源。

带宽控制的关键在于流量控制和拥塞控制。

流量控制是指对流入网络中的数据进行限制,以避免网络过载。

而拥塞控制则是通过监测网络的负载情况,及时采取措施来避免网络拥塞。

其次,QoS策略需要实现不同服务等级的优先级调度。

根据数据的类型和对服务质量的要求,将实时数据和非实时数据分别划分为高优先级和低优先级。

对于高优先级的实时数据,可以采用优先权调度机制,确保其在传输过程中的延迟和抖动小,提高用户的体验。

而对于低优先级的非实时数据,则可以采用最佳努力传输的策略,减少网络资源的占用,提高网络的整体性能。

在设计QoS策略时,还需要考虑到网络的拓扑结构和传输介质的特点。

不同的网络拓扑结构和传输介质会对数据传输中的延迟、丢包等指标产生影响。

如星型拓扑结构可以降低延迟,而总线型拓扑结构则易受干扰。

因此,在规划网络时,需要根据实际情况选择适合的拓扑结构和传输介质,并针对其特点进行相应的QoS策略设计。

此外,随着物联网技术的不断发展,设备与设备之间的互联也对网络规划设计带来挑战。

大量的物联网设备连接到网络中,会带来海量的数据流量。

QoS策略需要在保证足够带宽的前提下,对这些设备进行合理的调度。

家庭千兆组网方案

家庭千兆组网方案

家庭千兆组网方案第1篇家庭千兆组网方案一、项目背景随着互联网技术的飞速发展,家庭用户对网络速度和稳定性的需求日益增长。

特别是近年来,4K/8K视频、云游戏、远程办公等应用场景的普及,使得家庭网络的带宽要求不断提高。

为满足家庭用户高速、稳定的网络需求,本方案旨在为家庭用户提供一套合法合规的千兆组网方案。

二、项目目标1. 实现家庭内部网络千兆接入,满足高速、稳定的网络需求。

2. 确保网络设备兼容性强,易于拓展,适应未来家庭网络升级需求。

3. 合法合规,遵循我国相关法律法规,确保网络安全。

三、方案设计1. 网络架构(1)采用星型拓扑结构,以家庭路由器为中心,连接各个网络设备;(2)使用千兆以太网技术,实现家庭内部网络的高速互联;(3)无线接入点(AP)覆盖家庭各个区域,提供便捷的无线网络接入。

2. 设备选型(1)路由器:选择支持千兆网络接入的路由器,具备较强的数据处理能力和稳定的性能;(2)交换机:选择千兆交换机,提供足够的端口,满足家庭内部设备连接需求;(3)无线接入点(AP):选择支持千兆无线传输的AP,实现家庭无线网络的高速覆盖;(4)网络设备:包括电脑、手机、智能设备等,要求支持千兆网络接入。

3. 网络布线(1)采用超五类或更高级别网线,满足千兆网络传输需求;(2)布线方式采用星型布线,确保网络稳定性和可靠性;(3)合理规划布线路径,避免信号干扰,确保网络性能。

4. 网络安全(1)采用合法合规的网络安全设备,如防火墙、防病毒软件等;(2)定期更新网络设备固件和操作系统,修补安全漏洞;(3)设置复杂的无线网络密码,防止非法接入;(4)遵循我国相关法律法规,保护用户隐私和数据安全。

5. 优化策略(1)合理配置QoS,优先保障关键业务的数据传输;(2)采用无线信号优化技术,如Beamforming、MU-MIMO等,提高无线网络覆盖和性能;(3)定期对网络设备进行维护和优化,确保网络稳定运行。

四、项目实施与验收1. 按照本方案进行网络布线、设备选型和安装;2. 对网络设备进行调试,确保网络性能达到预期目标;3. 进行网络性能测试,包括速率测试、稳定性测试等;4. 验收合格后,对用户进行培训,确保用户能够熟练操作和使用;5. 建立售后服务体系,提供长期的技术支持和维护。

ptn传输技术接口类型及带宽设计

ptn传输技术接口类型及带宽设计

ptn传输技术接口类型及带宽设计PTN(Packet Transport Network)是一种新型的分组传输网络,它基于数据包传输技术,可提供灵活、高效的数据传输和通信服务。

在PTN网络中,通信设备之间通过标准化的接口进行数据包传输,因此接口类型和带宽设计是非常重要的。

接口类型:
1. UNI(User Network Interface)用户网络接口: UNI接口主要用于连接用户终端设备和PTN网络,是用户侧(客户侧)的一个交互接口,提供通信链路。

现在的UNI接口有两种类型,一种是电口,该接口用于连接电路终端设备和PTN交换机;另一种是光口,该接口用于连接光传输系统和PTN交换机。

2. NNI(Network Network Interface)网间网络接口:NNI接口主要用于连接不同PTN交换机之间的通信,是PTN交换机侧的一个交互接口,提供光信号转发和流量控制技术。

NNI接口的传输速率通常比UNI接口高。

带宽设计:
1. 端口带宽设计:PTN交换机上的每个接口都需要配置相应的带宽,以满足需求。

可以通过流量限速和QoS技术来对端口带宽进行管理和控制,避免网络拥塞。

2. 网络带宽设计:在设计PTN网络时,需要确定网络的带宽需求。

网络带宽的大小主要取决于应用场景和用户数量,需要根据实际需求
进行规划。

3. QoS策略设计:PTN网络中的带宽资源较有限,因此需要通过QoS技术来对不同类型的数据流进行优先级管理,确保网络的正常运行。

QoS策略设计需要考虑应用的特点,包括服务等级、网络拥塞状况等因素。

我国联通FTTH网络建设设计规范

我国联通FTTH网络建设设计规范

我国联通FTTH网络建设设计规范一、前言随着信息技术的发展和人民生活水平的提高,宽带业务对于人民群众的日常生活和工作已经变得越来越重要。

作为我国三大主要运营商之一,中国联通积极推进光纤到户(FTTH)网络的建设,以提供更快速、更稳定的宽带服务。

本文将基于我国联通FTTH网络建设的实际情况,总结出一些设计规范,以供各参与方参考。

二、技术指标1.光纤覆盖率:FTTH网络应实现光纤对所有用户的覆盖,即每个用户都应直接接入到光纤网络中。

2. 最大传输速率:FTTH网络设计的最大传输速率应在1000Mbps以上,以满足用户对于大带宽应用的需求。

3.传输距离:FTTH网络应确保在最远用户端的传输距离不低于20公里,以支持更广范围的用户覆盖。

三、网络拓扑结构设计1.互联网出口:FTTH网络应设计至少两个可靠的互联网出口,以确保出口链路的冗余和可用性。

2.网络交换机:FTTH网络应采用三层交换机进行核心和汇聚层的构建,以满足数据包交换的需求。

3.网络聚合节点:FTTH网络应设立多个网络聚合节点,以满足用户规模和网络覆盖的需要。

4.主干光缆:FTTH网络的主干光缆应选用低损耗、高带宽的光缆材料,以保证光信号的传输质量。

5.用户分配结点:FTTH网络应设置合理的用户分配结点,以满足不同区域、楼栋的用户接入需求。

四、用户接入设备设计1.入户光猫:FTTH网络应使用入户光猫作为用户接入设备,以便实现光纤到户的目标。

2.宽带终端设备:FTTH网络应提供用户所需的宽带终端设备,以确保用户可以正常地接入和使用网络。

3.室内网线布线:FTTH网络应提供合理的室内网线布线设计,以满足用户对各种业务的需求。

4.宽带接入端口:FTTH网络应提供多个宽带接入端口,以满足用户对多终端设备接入网络的需求。

五、网络安全设计1.防火墙:FTTH网络应在关键节点部署防火墙,以确保网络的安全性和稳定性。

2.漏洞扫描和修补:FTTH网络应定期进行漏洞扫描,并及时修补已发现的漏洞,以保障网络安全。

宽带网络综合布线系统设计方案范例

宽带网络综合布线系统设计方案范例

宽带网络综合布线系统设计方案范例目录1. 内容概览 (3)1.1 背景与意义 (4)1.2 设计目标与原则 (5)1.3 设计范围与内容 (5)2. 系统需求分析 (7)2.1 功能需求 (8)2.2 性能需求 (9)2.3 环境需求 (10)3. 系统设计概述 (12)3.1 设计思路 (13)3.2 设计流程 (14)3.3 设计主要参与者 (16)4. 硬件选型与配置 (17)4.1.1 交换机 (20)4.1.2 路由器 (20)4.1.3 防火墙 (22)4.2 传输介质 (23)4.3 电力供应 (24)4.3.1 不间断电源 (25)4.3.2 电缆管理系统 (26)5. 系统架构设计 (28)5.1 网络拓扑结构 (29)5.2 设备布局与连接 (31)5.3 灵活性与可扩展性设计 (32)6. 系统功能设计 (33)6.1 用户接入 (34)6.2 数据传输 (36)6.4 安全控制 (38)7. 系统施工图设计 (40)7.1 布线图 (41)7.2 站点布局图 (43)7.3 线缆连接图 (43)8. 系统测试与验收 (44)8.1 测试方案 (45)8.2 测试项目 (46)8.3 验收标准 (47)9. 系统维护与管理 (49)9.1 日常维护 (49)9.2 故障排除 (50)9.3 性能优化 (51)10. 结论与展望 (53)10.2 未来发展趋势 (55)10.3 建议与反馈 (56)1. 内容概览我们将介绍宽带网络综合布线系统的重要性以及为什么需要进行综合布线系统的规划与设计。

我们还将简要介绍本文档的结构和目标。

我们将对项目的需求进行详细的分析,包括网络规模、用户数量、业务需求等。

这将有助于我们为项目制定合适的设计方案。

我们将介绍在设计过程中需要遵循的原则和策略,包括技术选型、设备配置、线路规划等。

这些原则和策略将有助于确保我们的设计方案满足项目的需求并具有较高的性价比。

网络主动带宽测量算法设计

网络主动带宽测量算法设计

可用带 宽 、 带宽利 用率 ; , q 、 、 分别 是第 k个 DkQ 、 t 数据包 的端到端 单 向时 延 、在链 路时 的排 队长度 、 排
队 时 延 、 达 链 路 的 时 间 , 开 链 路 i 时 间 ; 、 到 离 的 R R 分 别 是 流 入 链 路 i 速 率 和 流 出速 率 : 为 探 测 包 大 的 小 。 由 路 径 端 到 端 可 用 带 宽 定 义 [A=mi ( - C, 3 1 : n 1 u) i
。 f +r
T TL 期间进入队列的数据量Q I ( u ] =/ ) ( R R + ・
G) C・-C ( - i . C・ ( - T> ,此 时 一 i { l R lA) i R l ) 0 r 斗 1 A
络 的管理权 限: 主动测量则相对灵活 。 通过 向网络 注入
以 每个 数 据包 的 O WD为基 准 ,设其 后 数 据包
O WD连 续 上 升 趋 势 概 率 为 P tePo a it o o } rb bly f o(l i S ces eP Q 。它 反 映 了 O u csi C 1 v WD 随 不 同 探 测 速 率 而
变 化 的 过 程 , 阔 值 对 应 转 折 点 ; 时 的发 送 速 率 , 其 此 即 认 为 是 路 径 的可 用 带 宽 设 探 测 包 发 送 时 间为 S . 收 时 间 为 R 。 单 接 c 则
0 引 言
带 宽 测 量 技 术 有 被 动 测 量 和 主动 测 量 被 动 测 量 以数 据 包 捕 获 为 基 础 。 要 专 门硬 件 采 集 , 需 同时 要 有 网
有 R l i i l R_A )若 Ri , 链 路 i - * = 4 i , I C C- l = U ( - _ 1 则 在 , +
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

简介与吞吐量问题“带宽”对于网络管理人员、建筑师和技术人员来说是毫无意义的一个术语,相反,他们使用“数据传输率”、“连接性能”或者甚至“网速”来简单地代替这个术语,这就说明了一个问题,我们对网络有点无知,至少对在OSI模式的7个层次中的第1层是比较无知的。

许多人可能使用“带宽”来表示比特每秒,但是这样做就反映了对信号理论和基本物理通信的无知。

下面所回顾的术语显示了即使是它们的物理特性也是不一样的。

带宽:以赫兹(Hz)作为测量单位——一个信号或一个传输信号的频道的频谱宽(以往表示为:周期每秒)。

数据传输率:以比特每秒为测量单位(或者可能是兆每两周)。

“带宽”往往被草率地应用于错误的上下文中,或者被用于一些看起来挺怪异的场景中。

这是相当糟糕的,因为网络新手们很容易被误导而非受到正确教育。

这里有一个适当的解释。

在Claude Shannon工作中:“带宽”就如同农田。

对这块农田的开垦方式将收获一个特定的数据传输率。

许多前辈,如Dennis Hayes,花费了大量的精力,致力于通过调制解调器实现Shannon的假定的权限(香农极限)来将未经处理的带宽转换为位/秒。

他们使用了灵活、明智的信号符号(FSK、SQPSK…)选择——这样就能从任意指定的频道带宽中获取非常好的数据传输率。

一些欧洲国家已经定义的编码与香农极限(Shannon Limit)非常接近。

但是,并没有任何情况显示带宽与数据传输率是一样的。

相反,它是通过一个精心挑选的传输符号来要求智能开发的机会——甚至Napoleon网络的设计者早在200年前就知道了这个方法:他建立一个跨越欧洲的光纤网络以实现在15分钟之内能将国王命令发回巴黎的通信时,这是使用一个20位符号的代码实现的。

瑞典人也在200年前拥有了他们自己的521位符号光纤网络。

而当计划与V oyagers通话时,NASA肯定是知道这个的。

那么在网络节点Y和Z之间到底需要多少“X”每秒的速度呢?这要依据具体情况而定的。

网络管理人员、工程师或技术人员最为关注的可能是他们从老板、主管部门、商业伙伴以及最后从用户那听到的投诉。

每个网络管理人员都知道“一对一的抱怨”的呼叫:“速度太慢了!我无法连接到服务器ABC!系统Q把我踢掉了!打印机也很慢!今天的网络真是慢!”哪些问题与网络建筑师、管理人员或技术人员能够改正的参数有关呢?这些都是跟实际情况相关的,能让系统和用户完成工作的是吞吐量,也就是按顺序从发送者到接收者发送的良好的数据位/字节的完整数量。

多少吞吐量才够呢?那么,我们真正关心的问题是:多少吞吐量才够的呢?在OSI模式的每一层,吞吐量问题都是应用设计师必须指定、架构师必须设置、管理人员必须维护,以及技术人员必须测量和修复的。

事实上这也是系统和用户每时每刻都在经历的事情。

延迟和连接是两个关键的可测量网络属性,它们对吞吐量的影响正是服务的系统或用户所体验的。

延迟表示请求的响应所耗费的时间长度,而连接则可以简单地认为是一个节点到另一个的可见性。

这些都直接地影响着网络的“性能”,而且现实情况是,物理性网络并非总是造成网络性能低下的根源。

问题根源可能是一个不正确建造的数据库或一个配置不当的服务器、应用、路由器或防火墙。

甚至还可能是节点、客户端或服务器中的配置不当的数据传输协议。

这里只是概括了网络故障修复的难题,而这些问题在目前复杂的互联系统和应用中变得更加严重。

如果网络架构得当,那么技术人员对诸如链接数据传输速率、服务器处理器或内存、数据库分区等参数的调整是可以改善性能的。

而其中的大多数都应该由用户主动地使用良好的网络/系统管理工具运行网络来实现。

不幸的是,在其它的现实网络参数中有着更多潜在的影响是上述调整所无法改善的。

了解这些问题,既是科学的一部分也是艺术的一部分。

其中有两个一样重要和关键的参数影响了在任意路径进行互换的网络吞吐量,即便终端系统是完美的:A.往返延时(往返时间或者TCP语法中的RTT)B.数据传输率限制由于传输协议(如,TCP)存在错误恢复的限制,因此第一个参数的重要性与日俱增。

而随着传输数据的增加,第二个参数也越来越重要。

两者都与传输协议的行为互相作用。

虽然往返延时似乎是直观的,但是它与网络路径和协议参数之间的关系却往往被漏掉。

因此,我们必须了解哪些网络协议参数可能与网络路径本身的属性相互作用。

C.发送者的传输窗口(未确认数据,第4层及以上)D.发送者和接收者最大传送单元(或“最大传输单元”——MTU,帧大小)E.发送者的传输(第4层)超时时间和重传策略F.接收者的窗口(包缓冲大小)G.接收者的确认(ACK)策略(第4层及以上)H.误差检查/纠正I.路径拥塞通知,如果有(第2层和更高层的)J.资源负荷这些是主要的协议栈参数和相关算法,它们允许在现实的、不完善的网络路径和终端性能中实现吞吐量最大化。

但是,这并不意味着吞吐量将达到理想的最大化,而只是表示在一个指定的现实路径,协议性能能够调整(第1层和更高层)到对于该协议/路径组合的最佳吞吐量——选择一个不同的协议或路径可能会很好地提高总体吞吐量。

这就是网络架构师必须具备经验和知识以更好地设计的原因,同时也是网络管理人员和技术人员必须精通性能测试和计算的原因。

下面这个统计图表示在一条现实网络路径中发送成千上万的实际网络数据包以满足一个用TCP/IP进行简单但大型的文件传输请求:左上角显示传输1.5MB的流量花费了大约35秒时间,因此吞吐量是8 * 1500000 / 35 = 343 KBps,是一个典型的小T1连接速度,如ADSL上传。

但是——右下角显示许多中转包延时仅是8毫秒(MSEC),同时左下角显示所有的数据包是1518字节——以太网的传统MTU。

这两个事实意味着1518字节有时候可以每8毫秒,或者说满T1(1.5MBps)传送。

显然,在限制数据传输率(良好的)和实际吞吐量(不太好的)之间存在着差距。

每个数据包的协议开销是18B + 20B + 20B (Ethernet + IP + TCP),因此传输每个数据包会折损掉1518 - 58 = 1460字节有效负载,而实现的最高的速度为8 * 1460 / .008 = 1.46Mbps:接近于T1,但是与观察到的平均速度35秒有着很大的差距。

这是怎么回事呢?我们的突发吞吐量接近于T1,但是我们所维持的平均吞吐量则还不到四分之一。

右边的象限显示了更多关于路径的问题:接收节点的确认时间分布很广泛,但是大多数速度都非常快(大约200毫秒)——协议栈基本上都很快一些ACK时间非常长(延时ACK>100毫秒)——是什么原因呢?经常出现限制速率,但是更多的是,在右下角显示一个相邻包的广泛传播时间,即中转到达时间——为什么?多种原因产生的多种结果我们所看到的是多因素导致的多效性,这存在于典型的现实网络。

很明显,“多少(限制的)数据传输率才足够呢?”是一种误导——具体问题要具体分析。

如果我们的网络总能保持1.5MB的传输带宽,那么我们的等待时间是8秒而非35秒。

但是,显然,它并不总是这么大的,如右下角的测量结果。

原因1:网络路径拥塞。

我们将路径的T1部分共享给其它的流量,而且在此处的路由器/网桥会进行缓冲并延迟我们的数据包,有时候延迟会超过100毫秒。

而且这种延时是非常多变的,因为相对应的流量本身是可变的。

显然,统计分析是在这些情况下进行性能评估的唯一方法。

原因2:这是一个较简单的问题——右上象限的延迟ACK。

它们总和仅大于100毫秒。

这是一个协议问题,是出现在接收者的TCP-栈参数设置的问题,但是这也与发送者发送TCP数据包的方式相关。

这听起来有点复杂,但实际上这是由于TCP是很老的协议,它仍带有当初为低速网络设计的特性,那时消除“不必要”的数据包被认为是很有用的。

因此,TCP仍然允许接收者只对每一个后续的数据包发送ACK(右上象限的点数量大约只有左上象限的一半)。

当然,接收到第N个数据包并不表示第N+1个也会出现,因此如果第N个没有ACK,那么发送者将无法知道接收者是否收到了所有的数据。

TCP中的解决方案(或kludge)是让接收者在接收到每一个(如,奇数)没有马上ACK的数据包时开启一个计时器。

如果第N+1个数据包到达了,那么计时器就停止。

如果计时器过期了,那么接收者将为最后一个接收的数据包发送一个ACK。

我们应该给这个延时的ACK计时器参数赋一个什么值呢?其实,我们并不想让发送者花费太长的时间等待延时ACK,因为这可能会导致它超时并转到重发模式,这样就会真正导致速度变慢。

默认的TCP参数值通常是100-150毫秒,并且不幸的是网络技术人员往往无法达到这样的要求。

事情就这样结束了吗?不,增加的延时来源可能不被认同,因为发送者的传输窗口可以设置为不发送一个奇数的数据包——通常参数都是可以调整的(后面会出现更多的类似情形)。

原因3的影响并不明显,如右上象限所显示:从200微秒到100毫秒的ACK延时的范围。

我们知道上下边界不是网络产生的,而是它们范围内的是又只是ACK路径拥塞。

这些延时与原因2有着相似的效果,但是因为ACK通常是小的数据包,而且在TCP中发送频率只有数据发送一半,所以这些延时的效果是明显的但并不算太糟糕。

这些单个延时因素一起导致产生变化的性能,这样的性能只能进行统计性建模和估算。

我们从上面的数据可以看到最大的延时是由于一个运行T1线路的特定的路由器/网桥的拥塞。

如果路由器/网桥可以更快地操作,那么这条链路就够用了,我们并不需要更多的数据传输率。

但是如果不能,我们就需要一个更好的或者升级的路由器/网桥。

前面的图和下面这个图都是通过使用专门用于网络性能分析的工具(NetCalibrator和NetPredictor)根据实际的网络数据包生成的。

如果对这里所述的各项原则已经了解,并且可以在路径上捕获数据,那么诸如这样的复杂工具并不总是需要的。

下面的图显示在另一个更短的路径上如何消除延时来源,它仍然使用了我们已经讨论过的数据。

注意,分配到网络路径(从Percheron到AFS08)上每个组件的数轴顶部曲线条反映了测量中必然的统计分布——不幸的是,正如我们现在知道的,这个工具的输出显示误用了“带宽”!同样需要注意的是,这个网络图和组件属性(速度,等等)允许我们用一个关键点的测量数据来估算所有的上述信息,如终端节点。

我们所需要的是在任何路径上找到延时来源,正是它们导致吞吐量损失的。

在上面的图中,我们可以看到服务器本身非常的繁忙,以及最大的延时来源和变化的吞吐量。

在这个例子中,网络路径是好的——我们知道这并不是网络的原因。

NASA空间探测器与吞吐量在我们更详细地探讨参数是如何影响吞吐量之前,让我们先来考虑一个极端的例子:NASA 必须与空间探测器和登陆车进行通信。
