基于Cortex-A9核心板的智能配变终端解决方案
国产双核A9芯片设计厂商性能全面评测分析

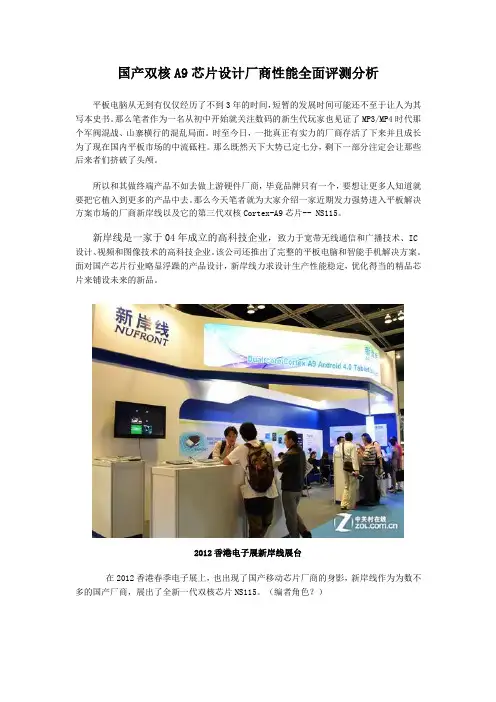

国产双核A9芯片设计厂商性能全面评测分析平板电脑从无到有仅仅经历了不到3年的时间，短暂的发展时间可能还不至于让人为其写本史书。
那么笔者作为一名从初中开始就关注数码的新生代玩家也见证了MP3/MP4时代那个军阀混战、山寨横行的混乱局面。
时至今日，一批真正有实力的厂商存活了下来并且成长为了现在国内平板市场的中流砥柱。
那么既然天下大势已定七分，剩下一部分注定会让那些后来者们挤破了头颅。
所以和其做终端产品不如去做上游硬件厂商，毕竟品牌只有一个，要想让更多人知道就要把它植入到更多的产品中去。
那么今天笔者就为大家介绍一家近期发力强势进入平板解决方案市场的厂商新岸线以及它的第三代双核Cortex-A9芯片-- NS115。
新岸线是一家于04年成立的高科技企业，致力于宽带无线通信和广播技术、IC 设计、视频和图像技术的高科技企业。
该公司还推出了完整的平板电脑和智能手机解决方案。
面对国产芯片行业略显浮躁的产品设计，新岸线力求设计生产性能稳定，优化得当的精品芯片来铺设未来的新品。
2012香港电子展新岸线展台在2012香港春季电子展上，也出现了国产移动芯片厂商的身影，新岸线作为为数不多的国产厂商，展出了全新一代双核芯片NS115。
（编者角色？）香港电子展上展出的NS115芯片在2012香港春季电子展上，也出现了国产移动芯片厂商的身影，新岸线作为为数不多的国产厂商，展出了全新一代双核芯片NS115和基带芯片Telink7619，能同时拥有芯片研发和基带生产技术，国内尚属少数。
说到做芯片，熟悉的网友都知道它的前期投入和铺垫以及反复测试调整很长时间的。
在经过一系列的准备之后2010年8月新岸线推出全球第一颗高性能计算机系统芯片NS2816。
NS2816集成了2.0GHz Cortex-A9双核处理器，多核2D/3D图形图像处理器，64位DDR2/3-1066内存控制器，1080p多格式视频解码模块，SATA2，USB2，以太网等其他标准计算机接口。
cortexA9四核Exynos4412开发板

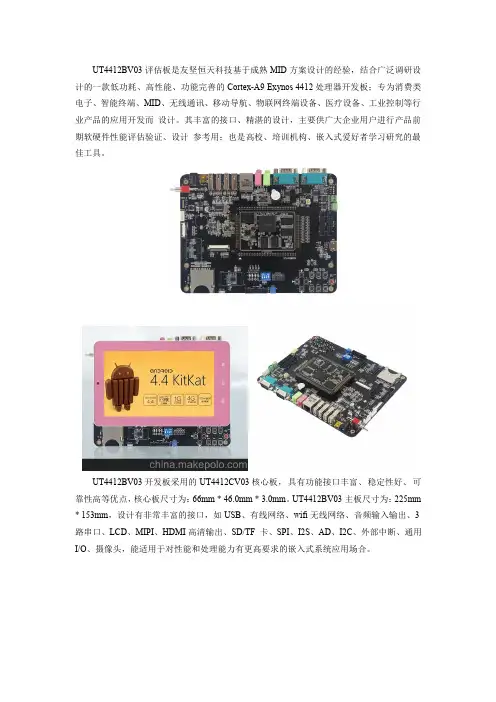

UT4412BV03评估板是友坚恒天科技基于成熟MID方案设计的经验，结合广泛调研设计的一款低功耗、高性能、功能完善的Cortex-A9Exynos4412处理器开发板；专为消费类电子、智能终端、MID、无线通讯、移动导航、物联网终端设备、医疗设备、工业控制等行业产品的应用开发而设计。
其丰富的接口、精湛的设计，主要供广大企业用户进行产品前期软硬件性能评估验证、设计参考用；也是高校、培训机构、嵌入式爱好者学习研究的最佳工具。
UT4412BV03开发板采用的UT4412CV03核心板，具有功能接口丰富、稳定性好、可靠性高等优点，核心板尺寸为：66mm*46.0mm*3.0mm。
UT4412BV03主板尺寸为：225mm *153mm，设计有非常丰富的接口，如USB、有线网络、wifi无线网络、音频输入输出、3路串口、LCD、MIPI、HDMI高清输出、SD/TF卡、SPI、I2S、AD、I2C、外部中断、通用I/O、摄像头，能适用于对性能和处理能力有更高要求的嵌入式系统应用场合。
产品功能特性1、CPU:ARM Exynos4412Quad-core，主频1.4Ghz2、内存：1G Bytes DDR33、内置存储:4G Bytes iNand4、PMU：特有的PMU管理芯片——ACT88475、音频接口：采用IIS协议，WM8976芯片，支持音频输入输出6、HDMI接口：高清输出接口，HDMI V1.47、USB接口：USB OTG2.0和4路USB Host2.08、MIPI接口：连接MIPI显示屏，MIPI摄像头等9、支持I2C I2S SPI PWM ADC以及丰富的GPIO接口10、串口：3路UART串口，提供TTL、RS232、RS485接口11、SD卡接口：支持最大32GB SD卡扩展存储应用领域适用于工控、智能家居、医疗、多媒体、安防、车载、金融、消费电子、手持设备、显示控制、教学、电力、通讯等领域。
智能配电房综合监控系统解决方案2019
核心设备——配套设备
数据采集终端——现场案例
我司已在南京、苏州、广州、太原、杭州、昆明、保山、合肥等地成功实施了配电房建设项目，积 累了丰富的经验，从硬件设施、应用系统、信息安全到运行维护等方面能提供一整套完整的解决方案。
数据采集终端——现场案例
消防监控 烟雾、温感、明火等火灾消防信息的接入
智能配电房解决方案——联动功能
温湿度传感器联动风机
当温湿度探测器探测到房间内温度高 于38度时，自动联动风机启动，实现 排风降温，当温度降至30度时，关闭 风机。
SF6/O2探测器联动风机
当室内六氟化硫气体浓度超标或氧气浓 度过低（按预设的数值判定）时，六氟 化硫氧气探测器联动风机排风换气，六 氟化硫气体浓度超标和氧气浓度回复正 常数值时，关闭风机。
核心设备——HT500物联网智能主机
项目 处理器
HT501/ HT502 物联网智能主机 采用NXP基于Cortex-M3核的32位工业级处理芯片
主机尺寸
包含1U和2U标准设备以及配套标准机柜。
接口
千兆以太网接口、8路AD输入、8路DI输入（可扩展至24路）、8路DO 输出（可扩展至24路）、
通信方式
红外双鉴探测器联动摄像机
主出入口红外双鉴探测器探测到人员 走动或非法入侵时，联动摄像机转动 到预置位置，并启动报警录像，发送 报警信息至中心平台和移动终端。
门磁联动摄像机
门磁探测相关门的开关状态，并实时发送至中心平台及移动终 端，用户可参照检修、维护工作安排判定门状态是否正常，进 一步采取相应措施。可设定当门状态为“开”时联动摄像机预 置位置，并启动报警录像。
室内空调远程控制以及与温度联动功能，最大支持15 路空调控制和32路温度采集。
arm cortex-a9参数

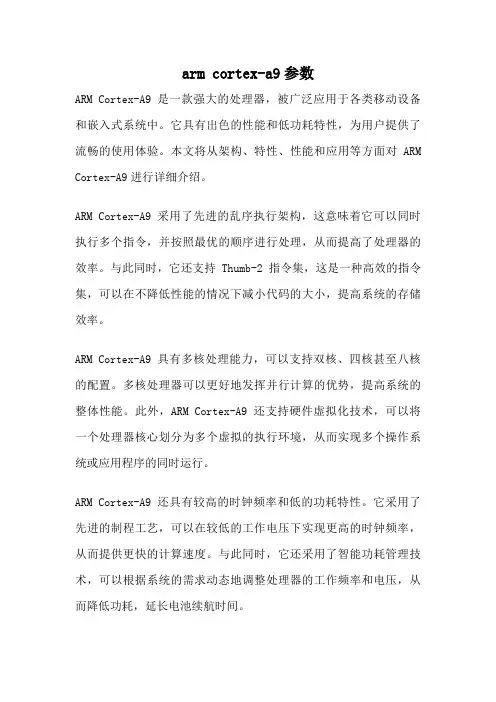

arm cortex-a9参数ARM Cortex-A9是一款强大的处理器，被广泛应用于各类移动设备和嵌入式系统中。
它具有出色的性能和低功耗特性，为用户提供了流畅的使用体验。
本文将从架构、特性、性能和应用等方面对ARM Cortex-A9进行详细介绍。
ARM Cortex-A9采用了先进的乱序执行架构，这意味着它可以同时执行多个指令，并按照最优的顺序进行处理，从而提高了处理器的效率。
与此同时，它还支持Thumb-2指令集，这是一种高效的指令集，可以在不降低性能的情况下减小代码的大小，提高系统的存储效率。
ARM Cortex-A9具有多核处理能力，可以支持双核、四核甚至八核的配置。
多核处理器可以更好地发挥并行计算的优势，提高系统的整体性能。
此外，ARM Cortex-A9还支持硬件虚拟化技术，可以将一个处理器核心划分为多个虚拟的执行环境，从而实现多个操作系统或应用程序的同时运行。
ARM Cortex-A9还具有较高的时钟频率和低的功耗特性。
它采用了先进的制程工艺，可以在较低的工作电压下实现更高的时钟频率，从而提供更快的计算速度。
与此同时，它还采用了智能功耗管理技术，可以根据系统的需求动态地调整处理器的工作频率和电压，从而降低功耗，延长电池续航时间。
在性能方面，ARM Cortex-A9具有出色的浮点运算能力和高效的内存访问机制。
它内置了NEON浮点单元，可以加速图像处理、多媒体编解码等计算密集型任务。
同时，ARM Cortex-A9还支持高带宽的双通道内存控制器，可以提供更快的内存读写速度，加快系统的响应速度。
由于ARM Cortex-A9具备强大的性能和低功耗特性，因此被广泛应用于各类移动设备和嵌入式系统中。
它可以用于智能手机、平板电脑、车载导航系统等移动设备，提供流畅的用户体验。
同时，它还可以用于网络路由器、智能电视、工业控制系统等嵌入式系统，提供可靠的计算和通信能力。
ARM Cortex-A9是一款强大的处理器，具有先进的架构、低功耗特性和出色的性能。
基于Cortex-A9架构的Android系统移植研究
DOI:10.19551/ki.issn1672-9129.2021.01.077基于Cortex-A9架构的Android系统移植研究刘瑞光(衡水湖旅游服务中心㊀河北㊀053000)摘要:Android系统开放性优势凸显,推动了开发者涉足于Android系统移植和应用开发相关领域㊂本论文是基于对应标准Cortex-A9架构的MT6577处理器开发的Android系统移植,通过对同处理器的不同机型完成上百次的系统定向移植后,总结和归纳的部分要点㊂关键词:Android;系统移植;架构;内核中图分类号:TP391.41;TH878㊀㊀㊀文献标识码:A㊀㊀㊀文章编号:1672-9129(2021)01-0080-02㊀㊀Android系统显著的开放性优势为移动终端厂商带来了更为宽广和自由的开发环境,可以说开源的Android系统游走于众多的硬件平台之上,激发了更多的厂商对于软件资源的开发热情,丰富的应用带来了更为优质的用户体验㊂相比于过去的Symbian㊁Windows Mobile和现在的IOS,Android系统已经借助其开放性和包容性的优势占据了主流移动终端操作系统的半壁江山,从而带动了更多软件开发人才跻身于Android开发者阵营㊂本文是作者基于对应标准Cortex-A9架构的MT6577处理器开发的Android系统,针对定制版卡刷ROM开展的移植研究记录,为开发者提供部分技术参考㊂1㊀搭建Android编译环境方案一,搭建Android Kitchen,主要用于简易式定制化编译㊂Android Kitchen首先在宿主机选择性安装JDK(Ja-va TM平台标准版开发套件)并配置好Java环境,然后安装Cygwin㊂Cygwin是一个在Windows平台运行的类UNIX模拟环境,由Cygnus Solutions开发的多种自由软件的集合㊂将定制好的Android Kitchen拷贝到Cygwin制定目录下,完成最终环境搭建㊂方案二,依靠Ubuntu搭建Android SDK,主要用于深度编译㊂Ubuntu是一个以桌面应用为主的Linux操作系统,也是全球最有影响力的Linux开源系统之一㊂在主机上安装VMware虚拟主机和Ubuntu镜像,运行Ubuntu后,安装JDK 和Android SDK安卓模拟器㊂连接好移植目标终端,确保开启USB调试功能,在Ubuntu Shell下能够熟练运用Android SDK中最重要的工具adb(android debug bridge),保证移植顺利开展㊂2㊀Android系统架构简析Android安卓是一种基于Linux内核而开发的自由开放型操作系统,主要应用于移动设备,Android系统是基于Linux的一个应用层,安卓智能终端为其提供了Linux平台和运行环境㊂Android系统架构采用了分层模式主要分为:应用程序层(Applications)㊁应用框架层(Application Frame-work)㊁系统运行库层和开发者熟知的也是最重要的Linux 内核层㊂3㊀关于Bootloader是否需要移植的问题Bootloader广泛用于有操作系统的手持终端设备㊁智能家电及机顶盒等嵌入式设备上,它负责完成硬件初始化㊁操作系统引导和系统配制等,是整个系统运行的基础[1]㊂MT6577对应的Bootloader分为两部分,分别是preloader和u -boot㊂如果只是针对使用该芯片的同一终端设备的卡刷ROM定制,Bootloader移植不是必须步骤,卡刷脚本可以不对其进行二次烧写㊂4㊀Android内核移植Android内核移植是本次移植研究的核心内容,内核移植直接关系到系统移植的成败㊂Boot.img是Android的内核镜像文件,它包含kernel和ramdisk两部分㊂移植过程以ubuntu操作为例:Wget下载split-bootimg.pl解包boot.img:$split-bootimg.pl boot.img记录基址base为0x10000000,page_size偏移2048,以备重新打包使用㊂建立新的ramdisk文件夹:$mkdir ramdisk进入ramdisk文件夹:$cd ramdisk解包ramdisk.gz:$gzip-dc../boot.img-ramdisk.gz| cpio-i使用可视化编辑器对ramdisk包括的初始化系统核心文件进行编辑,主要包括init.factory.rc㊁init.rc㊁default.prop等文件,对比原包部分参数内容进行编辑修改㊂编辑完成后重新打包ramdisk目录:$mkbootfs./ram-disk|gzip>ramdisk.gz重新打包生成新的boot.img:$mkbootimg--cmdline' console=ttyXXXX androidboot.hardware=xxxx'--kernel kernel --ramdisk ramdisk.gz--base0x10000000--pagesize2048-o boot.img㊂解包工具有很多种,Windows系统下的bootimg.exe,An-droid Kitchen中的Boot image以及Ubuntu的split-bootimg均可完成㊂5㊀Android系统文件移植(1)移植应用层和框架层,分别对应移植系统的system/ app和system/framework,该两部分文件可直接替换到目标系统的对应文件目录㊂应用层是存放系统应用程序的区域,而框架层在Android系统中担当着重要角色,它提供了整个系统的运作机制㊂有些应用和framework的jar包是当初厂家特意定制加入的,所以对应的apk和odex文件是必须全部移植的㊂(2)移植配置文件,将移植系统中的system/etc目录下的firmware㊁mddb㊁和wifi对应配置文件替换到目标系统对应目录㊂system/etc目录存放是一些配置文件,和属性配置文件不一样㊂一般来说,一些脚本程序,例如大家熟知的GPS和APN配置文件在这个目录中㊂(3)移植库文件,将移植系统中的system/lib下的hw㊁modules和system/vendor/lib下的so库文件和ko驱动模块文件,全部或部分替换到目标系统对应目录㊂System/lib文件夹主要保存的是Android系统的动态链接库,这里面有一些是系统硬件相关的接口,以及一些系统层应用需要调用的库文件,Android定义的这套硬件接口主要是为了适配不同厂家的不同硬件㊂(4)编辑修改build.prop初始化文件,这个文件内包含了系统启动初始的一些参数属性㊁功能开关等,通过调整相关参数可以调校系统性能偏重点,还可以开启附加功能,诸如系统版本自定义㊁USB模式㊁虚拟键盘等等㊂6㊀烧写系统镜像(1)编辑META-INF\com\google\android\updater-script,提前确认各分区对应的ext编号,根据需要选择是否对system和data分区进行format格式化操作㊂(2)做好symlink链接库脚本移植,参照原厂脚本通过symlink创建所有的busybox命令㊂(3)做好set_perm权限,通过set_perm命令设置好文件和目录的访问权限㊂(4)烧写单独的镜像文件可以通过ubuntu系统与终端联机后,通过adb指令adb fastboot flash XXX.img完成㊂卡刷烧写完整的系统包,则可以通过进入终端recovery模式,㊃08㊃DOI:10.19551/ki.issn1672-9129.2021.01.078PLC技术在电气工程自动化控制中的应用探究盛永惠(特润丝(湖州)润滑材料科技有限公司㊀浙江㊀湖州㊀313000)摘要:当前,我国大力推进基础设施建设,电气工程广泛应用于诸多社会领域,其间各级政府围绕电气工程建设出台了各种支持政策,有力推动了电气工程自动化控制技术的发展与应用㊂当前,PLC技术是电气工程自动化控制的核心技术,将PLC技术融入电气自动化控制中,可以有效提升电气工程行业的生产力,提高电气工程企业的经济效益㊂新时代,PLC技术在电气工程自动化控制中扮演着越来越重要的角色,实际应用范围进一步拓宽,因此有必要分析PLC技术在电气工程自动化控制中的应用㊂关键词:PLC技术;电气工程;自动化控制中图分类号:TM76;TP273㊀㊀㊀文献标识码:A㊀㊀㊀文章编号:1672-9129(2021)01-0081-01㊀㊀引言:近年来,随着科学技术的不断发展,人们在各类技术领域获得了新的突破㊂信息化㊁智能化成为电气工程发展的方向,PLC技术在大规模运用在集成电路的发展状况下,极大地促进了电气工程自动化的发展㊂现如今的电气工程自动化控制体系中,PLC技术是常用的处理器,相较于传统的DCS系统,PLC技术的自动化程度更高,可靠性更强㊂PLC技术作为一种可编程控制器技术,能够全面弥补自动化控制体系中存在的缺陷,提升电气工程控制的质量和水平,维护电气工程的安全,有效促进电气行业的发展㊂1㊀PLC技术概述PLC技术就是可编程逻辑控制器技术,它通过数字化技术以及可编程存储器电子系统来对各种工程内部结构进行各种操作和指令,当用户收到这些指令时,就可以通过模拟传输功能来对所有机器进行有效控制㊂因为PLC的综合性能较强,所以它常常被应用于工业领域之中,并且所有技术以及运行原理都进行了相对应的设计,以此来确保PLC技术可以与工业系统进行完美融合,进而保证PLC技术在工业领域之中发挥最大效用㊂2㊀PLC技术在电气工程自动化控制中的应用2.1顺序控制㊂对于顺序控制系统而言,可以说是整个电子工程自动化plc技术的核心内容,许多的技术性人员则需要在发展当中将PLC技术予以使用进而促使电子自动化依据相应的顺序控制来进行运转㊂在现实发展当中,PLC控制系统被当做是一种顺序控制器㊂比如:在火力发电厂当中,通过PLC技术能够对火炉之中的残渣和灰尘予以清理,在之后的发电运转当中,还能够随之运用PLC技术代替原有的顺序控制器对发电残渣进行清理,这样就能够非常明确而且及时㊁有效的做好清理工作㊂2.2开关量控制㊂目前,PLC技术也广泛应用于电气工程及其开关量的自动控制中,在实际控制操作过程中,PLC 技术以可编程存储器的形式控制继电器动作,以满足用户的实际需要㊂一般来说,在电气工程和自动控制系统中,电流继电器的开关量都是采用PLC技术来控制的,如果仍采用之前的PLC技术,则很难满足现阶段的要求,而且运行情况也不理想,设备使用时间会越来越长㊂如果不能及时进行调整和优化,将严重影响电力工程项目的开发和运营㊂如果采用先进的人工操作直接干预和控制各种操作,将造成资源的大量浪费,不利于电气工程建设的长远发展㊂只有从根本上不断优化系统功能,才能满足将来在运行中系统功能的需求㊂2.3模拟控制模式㊂目前列车车厢的温湿度调节都是通过空调设施进行恒定值调节,但是若车厢载客过大时车厢温湿度可能升高,引起旅客身体不适,若列车某节车厢载客量不大或无人时,温湿度仍持续保持不变,这就在某种程度上耗费了机车的能源㊂同时车厢载客量过大时,会造成车厢空气浑浊,难以满足旅客的要求㊂当列车行驶通过隧道或者昼夜交替时段,车厢的照明系统不能及时地发生变化,而目前列车车厢都是趋于整节列车调节,还不能满足对某一节车厢进行单独控制㊂为了使本系统能够随意安装在车厢乘务室内而不占据空间,以及考虑到成本与抗干扰性和运行可靠,因此本系统采用S7-200PLC主控制器,上位机采用体积较小㊁易操作㊁可视化程度高的触摸屏,以及其他附属器件,该系统的功能结构由三部分组成:车厢环境舒适度㊁车厢环境安全度和乘客的便利度㊂以每一节车厢为一个基础单元,那么该基础单元的逻辑控制如下,该系统的器件主要有:可编程控制器S7-200PLC,CPU选择为226,具有两个RS-485接口,供电电压为DC24V,24路DC24V输入,16路晶体管输出;西门子模拟量输入模块,具有4路模拟量输入,其功耗2W,输入电压DC5V,注意输入电流不大于20MA,输入电压为DC24V,输入电流不大于60MA,威纶系列触摸屏TK6071iP,具有4线模拟电阻式,内存为128MB,COM连接口COM1(RS232,2W),COM2(RS485,4W),输入电压为24V;以及空气温湿度传感器,光照传感器,烟雾传感器,报警灯,照明等,风扇,轻触式开关,空气开关㊂结语:当前,我国社会经济稳步发展,PLC技术应用越来越广泛㊂PLC技术具有非常强的通用性和灵活性,具有良好的可靠性与安全性,具有很好的抗冲击和抗电磁能力,对环境的要求不高,可以满足不同环境的应用需要㊂企业将PLC 技术应用于电气自动化控制中,极大地提高了生产作业效率,增加了自身的经济效益㊂未来,人们要充分认识到PLC 技术应用的重要性,加快PLC技术与电气自动化控制的结合,使得PLC技术更好地应用在电气工程自动化控制中㊂参考文献:[1]张同君.电气及仪表自动化控制系统研究[J].通信电源技术,2019(6):105-106.[2]陈建明.电气控制与PLC应用[M].北京:电子工业出版社,2014.将我们打包好的完整的系统ZIP包拷贝到终端存储器中,然后update刷入㊂7㊀移植测试和问题修复烧写完成后,并不代表移植成功,可能会存在无法正常进入系统,或系统部分功能不可用的情况㊂如果无法进入系统,可检查内核移植问题,重新编译boot.img;如果能够进入系统,但功能异常,例如wifi㊁gps㊁相机㊁蓝牙和电子罗盘等不能工作,可检查内核ramdisk下的init.rc㊁系统库文件以及刷机脚本中的symlink链接和set_perm权限是否移植到位㊂结语:Android系统移植是一个较繁杂的过程,既需要搭建编译环境,安装编译和调试工具,又要求开发者深入了解系统架构,熟悉系统运行基本原理和重要文件参数配置㊂与此同时,作为目前智能终端主流操作系统的Android版本在不断升级中,相信未来Android系统移植技术会有进一步的提升㊂参考文献:[1]韩少云,奚海蛟,谌利编著.ARM嵌入式系统移植实战开发.北京航空航天大学出版社.2012.05㊃18㊃。
基于Cortex-A9的物联网网关的通信协议设计

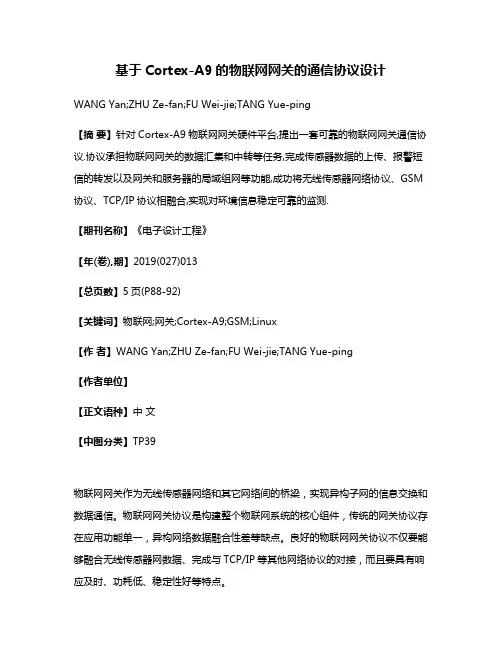

基于Cortex-A9的物联网网关的通信协议设计WANG Yan;ZHU Ze-fan;FU Wei-jie;TANG Yue-ping【摘要】针对Cortex-A9物联网网关硬件平台,提出一套可靠的物联网网关通信协议.协议承担物联网网关的数据汇集和中转等任务,完成传感器数据的上传、报警短信的转发以及网关和服务器的局域组网等功能,成功将无线传感器网络协议、GSM 协议、TCP/IP协议相融合,实现对环境信息稳定可靠的监测.【期刊名称】《电子设计工程》【年(卷),期】2019(027)013【总页数】5页(P88-92)【关键词】物联网;网关;Cortex-A9;GSM;Linux【作者】WANG Yan;ZHU Ze-fan;FU Wei-jie;TANG Yue-ping【作者单位】【正文语种】中文【中图分类】TP39物联网网关作为无线传感器网络和其它网络间的桥梁，实现异构子网的信息交换和数据通信。
物联网网关协议是构建整个物联网系统的核心组件，传统的网关协议存在应用功能单一，异构网络数据融合性差等缺点。
良好的物联网网关协议不仅要能够融合无线传感器网数据、完成与TCP/IP等其他网络协议的对接，而且要具有响应及时、功耗低、稳定性好等特点。
针对以上所提出的物联网网关协议设计需求，介绍了一套基于Cortex-A9处理器和Linux操作系统的物联网网关协议设计方法，协议充分利用Cortex-A9 ARM处理器的高速度，低功耗、丰富的接口及硬件资源，完成包括协调器轮询传感器节点采集环境信息、主处理器对协调器信息的获取和汇集、报警短信的转发、网关和服务器的组网。
1 网关协议总体设计网关协议的工作流程主要包括两部分，一部分是无线传感器网络信息的监测和汇集：环境信息主要依靠无线传感器网络进行采集。
无线传感器网络系统包括传感器节点和协调器，协调器与传感器节点构建成星型无线传感器网络，布署在特定区域内。
协调器周期性地访问每个感器节点，如果传感器采集到了新数据就将新数据上传，否则上传上次采集到的数据。
配电室监控系统TIP3000
02
系统概述—主要监控内容
开关柜无线测温模块由无源无线传感器、无线接收主机组成，接收主机通过 RS485连接到一体化监控装置。
无 线 接 收 主 机 分 为 独 立 接 收 机 （ 24 个 传 感 器 ） ， 集 中 接 收 机 （ 240 个 传 感 器 ） 。 通过软件实现实时数据采集、定温报警、温升报警、历史数据显示。
消防—门禁—视频—灯 光 — 短 信 — 报 警 器 -- 语 音等
环境和设备联动
可设置温度和空调、湿 度和风机、水位水浸和 水泵等设备的联动
联动抓拍录像及 查询功能
07 典 型 配 置 方 案
08 核 心 技 术 及 优 势
智能识别算法及预警技术
基于模糊逻辑、神经网络和进化计算等理论与方法，结合 鲁棒控制、自适应控制、变结构控制等现代控制理论，我
04 系 统 架 构
系统采用分布式和模块化架构，分为站端系统和软件平台及移动客户端应用三部分构成。
1 站端系统
包含了部署在变配电站、开闭所等低压 侧的环境、设备信息采集设备，通过接 入各种类型的物联网环境与设备监测传 感器，视频监控装置等，利用数据采集 设备通过光纤或4/5G无线网络将数据上 送到软件平台
除湿机控制 室内除湿机远程控制以及与湿度联动功能
消防监控 烟雾、温感、明火等火灾消防信息的接入
DTU监控 环网柜DTU运行监控。
高压开关柜 高压开关柜带电显示、电流电压等负载运行监控
周立功Cortex-A9工业级核心板,基于freescale i.MX6
周立功Cortex-A9工业级核心板，基于freescale i.MX6PowerPC的风潮之后，freescale高端CPU似乎一直波澜不惊，直到i.MX6出现…i.MX6凭借其优异性能与丰富的接口资源，除车载多媒体应用中（前装市场）一枝独秀外，在工控领域甚至带领ARM持续冲击x86的传统“势力范围”。
ZLG致远电子M6708工控核心板即采用freescale i.MX6系列双核、四核处理器开发，集成CAN、千兆网、PCIe、SATA-2等接口，同时集成LVDS、HDMI、MIPI摄像头接口，并支持1080P高清视频解码、2D/3D 编解码，为数字标牌、高端仪器、医疗器械和工业应用提供可扩展的解决方案。
丰富的多媒体接口M6708 核心板支持2路摄像头、1路HDMI、1路LCD、2路LVDS接口，轻松实现图像采集和媒体显示。
●模拟摄像头，P/N制模拟摄像头扩展，支持更远距离监控抓拍●多种显示接口，LVDS、HDMI、通用LCD接口（支持VGA扩展）●独具双屏显示，主屏、副屏分工协作，支持双屏异显强悍的编解码功能●1080P视频编解码，独立多媒体处理引擎，影音播放更流畅●2D/3D图形图像加速，支持更优异绚丽的人机体验效果●H.264硬件压缩，单位存储单元保存更多的记录内容、单位时间上传更多的监控数据卓越的数据连接功能支持2路CAN、5路UART、千兆网、SPI满足常规数据通讯；PCIe2.0双向带宽1GB/s，支持高速数据传输；10位地址线、16位数据线，支持串口、网口、FPGA等更丰富外设扩展。
不惜工本，只为品质工业级器件，CPU、PM、晶振、电感、电容、WDT均采用工业级器件一体成形电感，采用一体成形电感，全封闭+磁屏蔽，有效减低电磁干扰镀全金排针连接器，抗氧化性、抗腐蚀性更强，延展性、导电性、高速信号传输性能更强电磁兼容工业4级标准电磁兼容按照IEC61000-4标准设计（工业最高等级），含静电、脉冲群、浪涌、传导骚扰等测试。
ADAS 和 ADAS 方案
ADAS 和 ADAS 方案ADAS sensor used mainly cameras, radar, laser and ultrasound, can detect light, heat, pressure or other variables used in monitoring the condition of the car, usually located in the vehicle front and rear bumpers, side mirror, a steering column or the interior windshield on the glass. Early ADAS technology based mainly passive alarm when the vehicle detects a potential hazard, alerts to remind motorists to pay attention to unusual vehicles or road conditions.ADAS systems typically include the following:从市场层面上看，目前和未来的ADAS应用的共同之处是将多种摄像头和超声传感器与专用实时处理系统相结合。
而Zynq-7000在视频/影像捕捉；视频/影像处理；自定义算法/Accelerators连接功能；编码/解码领域具有极大的灵活性。
2. ADI 低、中、高档视觉ADAS解决方案ADI基于视觉的ADAS系统提供车道偏离警告、交通信号识别、智能前灯控制、物体检测/分类、行人检测等功能。
基于雷达的系统具有类似的功能，此外还可提供前/后停车帮辅助、安全车距预警、车道变换辅助、盲点检测、碰撞缓冲刹车系统、全速范围自适应巡航控制等功能。
ADAS技术目前基本应用在高端车型中，主因是总体成本高，就ADI的高、中、低端汽车ADAS方案针对某一项或几项技术进行实现，并把成本降到2美元、十几美元，对整车厂商及消费者无疑是一大好消息，也为加速ADAS普及贡献了一份力量。
Cortex a9
Cortex-A9ARM的Cortex-A9构架Cortex-A9处理器能与其他Cortex系列处理器以及广受欢迎的ARM MPCore技术兼容，因此能够很好延用包括操作系统/实时操作系统（OS/RTOS）、中间件及应用在内的丰富生态系统，从而减少采用全新处理器所需的成本。
ARM Cortex-9处理器架构图[1]通过首次利用关键微体系架构方面的改进，Cortex-A9 处理器提供了具有高扩展性和高功耗效率的解决方案。
利用动态长度、八级超标量结构、多事件管道及推断性乱序执行（ Speculative out-of-order execution），它能在频率超过1GHz的设备中，在每个循环中执行多达四条指令，同时还能减少目前主流八级处理器的成本并提高效率。
ARM MPCore技术被广泛选用的对ARM MPCore技术提升了性能的可拓展性以及对功耗的控制，从而在性能上突破了目前类似的高性能设备，同时继续满足了苛刻的手机功耗要求。
迄今为止，ARM MPCore技术已被包括日电电子、NVIDIA、瑞萨科技和萨诺夫公司（Sarnoff Corporation）在内的超过十家公司授权使用，并从2005年起实现芯片量产。
通过对MPCore技术作进一步优化和扩展，Cortex-A9 MPCore多核处理器的开发为许多全新应用市场提供了下一代的MPCore技术。
此外，为简化和扩大对多核解决方案的使用，Cortex-A9 MPCore处理器还支持与加速器和DMA的系统级相关性，进一步提高性能，并降低系统级功耗㋛刻的250mW 移动功耗预算条件下为当今的手机提供显著的性能提升的可综合ARM处理器。
在采用TSMC 65纳米普通工艺、性能达到2000 DMIPS时，核逻辑硅芯片将小于1.5平方毫米。
从2000 DMIPS到8000 DMIPS的可扩展性能，比当今高端手机或机顶盒高出4-16倍，将使终端用户能够即时地浏览复杂的、加载多媒体内容的网页，并最大程度地利用Web 2.0应用程序，享受高度真实感的图片和游戏，快速打开复杂的附件或编辑媒体文件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于Cortex-A9核心板的智能配变终端解决方案
“引领配电技术创新，建设世界一流现代配电网”推动配电技术创新发展，引领配电技术的发展潮流和方向。
国家电网公司运维检修部门于2017年7月下旬提出智能配变终端最新技术要求，是否嗅到了危机感，又或者感觉到新机遇强势来袭。
据国家电网官方公开信息，国家电网正式于2017年7月20号在北京中国科技会堂推出智能配电网顶层设计技术路线。
围绕智能配电网顶层设计路线这一主题，国家电网公司运维检修部检修三处副处长在2017年中国配电技术高峰论坛上作出了精彩报告。
阐述了2018年国家电网发展方向，围绕着大数据分析、云支撑平台、物联网应用、移动互联网和人工智能对配电网做出了详细介绍，着重强调了配电网发展的重要性。
图1 国家电网总体方向
1.1 配电网介绍
配网是电网的重要组成部分，是直接面向用户供电的电力网络。
确保配网安全可靠供电、促进经济社会快速协调发展、为构建和谐社会做出贡献，是电网企业义不容辞的社会责任。
国家电网公司作为国有特大型能源企业，高度重视配网建设与发展工作，在积极推进特高压电网建设的同时，加大配网的建设，提示配网智能水平，强化配网管理，持续提高供电可靠性，最大限度地保证了经济社会快速发展的需要。
图2 配电网图解
国家电网新指标的针对对象是谁呢？那就要提提我们今天的主角配电网中的“配变终端（TTU）”如图3所示，是否感觉特别常见，甚至身边随处可见。
图3 配变终端
伴随着智能配变终端新指标的推出，电网行业几个领头公司已积极做出了响应，并将于10月底提交样机至北京国家电网验收。
一步慢，步步慢，当你还在为自己已有方案还在陆续出货而不愿了解最新需求时，别人已经抢先一步占领市场，等你跟着后面追逐别人步伐时能压榨将只能是价格，如此大的蛋糕为何不愿提前布局呢？赶紧了解一下国家电网最新指标的内容吧！
图4 机会永远都是留给有准备的人
1.2 智能配变终端最新技术指标
国家电网公司运维检修部门为规范智能配变终端提出了具体要求，对智能配变终端的环境条件、工作电源、功能要求、技术指标、可靠性等提出了详细要求，为智能配变终端的设计、制造、管理、维护提供技术依据。
1.2.1 环境要求
环境温度、湿度见表1。
表格1 环境温度、湿度
1.2.2 电源要求
使用交流三相四线制供电，在系统故障（三相四线供电时任断二相电）时，交流电源可供终端正常工作，具体电源技术参数指标要求如下：
●额定电压：AC220V/380V，50Hz；
●允许偏差：-30%~+30%；
●终端加上电源、断电、电源电压缓慢上升或缓慢下降，均不应误动或误发信号，当
电源恢复正常后应自动恢复正常运行；
●电源恢复后保存数据不丢失，内部时钟正常运行；
1.2.3 功能要求
终端功能由基本功能和扩展应用功能构成，基本功能为必备功能，扩展功能为可选功能。
基本功能包含以下部分：
●配变监测功能
●开关量采集
●无功补偿控制功能
●剩余电流动作保护器监测功能
●低压开关位置信息采集功能
●用电信息监测功能
●三相不平衡治理功能
●变压器状态监测功能
●环境状态监测功能
●数据记录及远传功能
●维护功能
●数据统计功能
●就地指示功能
●对时功能
●安全防护
●即插即用自动配置
1.2.4 技术指标
1. 软件架构要求
具备开放性，具备第三方软件移植能力；
2. 硬件架构要求
具备较强计算、存储能力，能方便的添加新业务功能。
CPU应为双核，主频应在600MHz 以上，内存应在512M以上，FLASH应在1G以上，均为工业级芯片。
3. 模拟量
精确测量范围
电压：0.7~1.3UN；0~264V；电流：0~6A；频率：45Hz ~55Hz
测量精度
电压：≤±0.5%；电流：≤±0.5%；频率：≤0.01Hz；有功功率：≤±1%；无功功率：≤±1%；功率因数：≤±1%；视在功率：≤±1.0%；电度量：≤1.0%。
输入状态量
●支持单点遥信；
●电源24V；
●软件防抖动时间10～60000毫秒可设，事件记录分辨率不大于10毫秒。
1.2.5 可靠性
设备本体平均无故障工作时间（MTBF）应不低于50000h；终端使用寿命应为8～10年。
1.3 致远电子基于Cortex-A9嵌入式解决方案
目前致远电子已有多家智能配变终端利用ARM9平台量产，通过对ARM9平台功能需求及处理能力分析，Cortex-A9完全能满足功能及性能的要求，再结合针对国家电网最新技术指标，硬件要求双核处理器，内存512MB以上，目前致远电子已经成功推进基于Cortex-A9的核心板解决方案在某电网公司。
下图为致远电子基于Cortex-A9嵌入式解决方案框架图：
下表为智能配变终端的技术指标与致远电子M6708-T的对比：
表1 智能配电终端技术参数对比
国家电网提出的最新技术指标对系统要求：可开发性、支持第三方软件移植功能。
ZLG 致远电子Cortex-A9工控核心板支持的嵌入式Linux系统和标准的Ubuntu系统均具备二次开发和软件移植能力，保证系统的安全性和稳定性。
目前致远电子推出的IoT9000A-LI工控板，集成功能可满足现有国网新指标的基本内容，同时通过ADC扩展功能基本能满足目前现有的TTU的功能需求。
同时致远电子即将推出的IoT9100A-LI将拥有两路以太网，两路MINI PCIE，支持WIFI、蓝牙、LoRa、2G/3G/4G 网络、Zigbee等等功能，同步致远电子已和云平台合作，推出云平台解决方案，让国家电网的“大数据分析”、“云平台支持”、“物联网应用”、“移动物联网”和“人工智能”实现提供了强有力的促进。
图5 IoT9000A-LI接口图。
