第4章组合体
（机工多3）机械制图教学软件
第四章 组合体
【例4-5】 已知机座的主、俯两视图，想象出它的形状，补画左视图
（机工多3）机械制图教学软件
第四章 组合体
四、补画视图中的漏线
运用形体分析法，看懂三视图所表达的组合体形状，然后细心检查组合体的投影是否有漏画的图线， 最后将缺漏的图线补出
【例4-6】 补画组合体视图中缺漏的图线
返回封面
第一节 组合体的组合形式
一、组合体的构成 二、组合体相邻表面之间的连接关系
（机工多3）机械制图教学软件
第四章 组合体
二维码答案 返回章目录
一、组合体的构成
任何复杂的机器零件，从形体的角度来分析，都可以看成是由若干基本形体（柱、锥、球等），按一 定的方式（叠加、切割或穿孔等）组合而成的
由两个或两个以上的基本形体组合构成的整体，称为组合体
清晰
（机工多3）机械制图教学软件
第四章 组合体
不清晰
三、常见结构的尺寸注法
（机工多3）机械制图教学软件
第四章 组合体
四、组合体的标注示例
【例4-1】 标注轴承座尺寸
分析
根据轴承座的结构特点，将轴承座分解成底板、圆筒、支承板和肋板四部分
（机工多3）机械制图教学软件
第四章 组合体
① 逐个注出各基本形体的定形尺寸
为了便于画图，通过分析，将组合体分解成若干个基本形体，并搞清它们之间相对位置和组合形 式的方法，称为形体分析法
（机工多3）机械制图教学软件
第四章 组合体
二、组合体相邻表面之间的连接关系
1．共面
（机工多3）机械制图教学软件
第四章 组合体
2．相切 3．相交
（机工多3）机械制图教学软件
第四章 组合体
实心形体与空心形体的相交画法
第四章 组合体
二维码答案 返回章目录
一、看图的基本要领
画图，是将物体用正投影法表示在二维平面上；看图，则是依据视图，通过投影分析想象出物体的 形状，是通过二维图形建立三维物体的过程。画图与看图是相辅相成的，看图是画图的逆过程
1．必须将几个视图联系起来看
一个视图不能确定物体的形状
（机工多3）机械制图教学软件
（机工多3）机械制图教学软件
第四章 组合体
从正垂面的积聚性投影出发
主视图左上方的缺角是用 正垂面切出的
从铅垂面的积聚性投影出发
俯视图左端的前、后缺角是 用两个铅垂面切出的
（机工多3）机械制图教学软件
第四章 组合体
从正平面和水平面的积聚性投影出发
正平面
水平面
左视图下方前、后的缺械制图教学软件
第四章 组合体
直立圆筒 水平圆筒与直立圆筒
垂直相贯，且两孔贯通
水平圆筒
二、视图选择
1．主视图的选择
（1）反映组合体的结构特征。一般应把反映组合体各部分形
A
状和相对位置较多的一面作为主视图的投射方向
B
（2）符合组合体的自然安放位置，主要面应平行于基本投影面
（3）尽量减少其他视图的细虚线
（机工多3）机械制图教学软件
第四章 组合体
尺寸标注的清晰性（一）
（1）定形尺寸尽可能标注在表示形体特征明显的视图 上，定位尺寸尽可能标注在位置特征清楚的视图上
（2）同一形体的尺寸应尽量集中标注。圆柱开槽后表面产生截交线，两圆柱相交表面产生相贯线， 其尺寸集中标注在主视图上比较好
（机工多3）机械制图教学软件
（机工多3）机械制图教学软件
第四章 组合体
② 选定尺寸基准，标注定位尺寸
（机工多3）机械制图教学软件
第四章 组合体
③ 标注总体尺寸
（机工多3）机械制图教学软件
第四章 组合体
第四节 看组合体视图的方法
一、看图的基本要领 二、看图的方法和步骤 三、由已知两视图补画第三视图 四、补画视图中的漏线
（机工多3）机械制图教学软件
【例4-3】 看懂压块的三视图
① 进行形体分析
由于压块三个视图的轮廓基本上都是 矩形（只切掉了几个角），所以它的原 始形体是长方体
② 进行线面分析
主视图左上方的缺角是用正垂面切出的；俯视图左端的前、后缺角是用两个铅垂面切出的；左视图 下方前、后的缺块，则是用正平面和水平面切出的。可见，压块的外形是一个长方体被几个特殊位置 平面切割后形成的
完整性
首先按形体分析法注出确定各基本形体大小的尺寸，然后标注确定它们之间相对位置的尺寸， 最后根据组合体的结构特点，注出总体尺寸
定形尺寸 确定组合体中各基本形体的形状和大小的尺寸 定位尺寸 确定组合体中各基本形体之间相对位置的尺寸 总体尺寸 确定组合体外形的总长、总宽、总高尺寸
清晰性
除要求完整外，还要求标得清晰、明显，以方便看图
（机工多3）机械制图教学软件
第四章 组合体
组合体尺寸标注实例
定形尺寸
相同的圆孔要标注孔的数量（如 2×φ10），但相同的圆角不需标 注数量。两者都不要重复标注
（机工多3）机械制图教学软件
定位尺寸
第四章 组合体
总体尺寸
不注总体尺寸的情况
当组合体的一端或两端为回转体时，总体尺寸是不能直接注出的，否则就会出现重复尺寸
两个视图也不能确切表示物体的形状
第四章 组合体
2．必须搞清视图中图线和线框的含义
（1）图线的含义
粗实线（或细虚线）可表示
（1）具有积聚性的面（平面或柱面） 的投影
（2）面与面（两平面、或两曲面、或一 平面和一曲面）交线的投影
（3）曲面的转向素线的投影
细点画线可表示
（1）回转体的轴线 （2）对称中心线
（机工多3）机械制图教学软件
第四章 组合体
（2）注意 切口截面投 影的类似性
第三节 组合体的尺寸注法
一、基本几何体的尺寸注法 二、尺寸标注的基本要求 三、常见结构的尺寸注法 四、组合体的标注示例
（机工多3）机械制图教学软件
第四章 组合体
二维码答案 返回章目录
一、基本几何体的尺寸注法
1. 平面立体的尺寸注法
第四章 组合体
尺寸标注的清晰性（二）
（3）直径尺寸尽量注在投影为非圆的视图上，圆弧的半径应注在投影为圆的视图上。尺寸尽量不注 在细虚线上
（4）平行排列的尺寸应使较小尺寸注在里面（靠近视图），大尺寸注在外面
正确注法
（机工多3）机械制图教学软件
第四章 组合体
错误注法
尺寸标注的清晰性（三）
（5）尺寸应尽量注在视图外部，相邻视图的相关尺寸最好注在两个视图之间，避免尺寸线、尺寸界线 与轮廓线相交
（机工多3）机械制图教学软件
第四章 组合体
二、看图的方法和步骤
1．形体分析法
（1）抓住特征分部分
特征 是指物体的形状特征和组成物体的各基本形体间的位置特征
形状特征
看最能反映物体形状特征的那个视图
? ?
?
（机工多3）机械制图教学软件
第四章 组合体
位置特征
哪个凸出？哪个凹进？
（机工多3）机械制图教学软件
（3）综合起来想整体
想出各组成部分形状之后，再根据整体三视图，分析它们之间的相对位置和组合形式，进而综合 想象出该物体的整体形状
【例4-2】 看懂底座的三视图
① 由形体分析，主视图较明显的反映出Ⅰ、Ⅱ、Ⅲ 形体的特征，据此，该轴承座可大体分为三部分
（机工多3）机械制图教学软件
第四章 组合体
【例4-2】 看懂底座的三视图
（机工多3）机械制图教学软件
第四章 组合体
（2）线框的含义
一个封闭的线框
平面、曲面、组合面或孔洞
相邻的两个线框
位置不同的两个面
大线框包含小线框
在大立体上凸出或凹进小立体
① 一个封闭的线框，表示物体的一个面。这个面可能是平面、曲面、组合面或孔洞 ② 相邻的两个封闭线框。表示物体上位置不同的两个面。由于不同线框代表不同的面，它们表示的面有 前、后、左、右、上、下的相对位置关系 ③ 一个大封闭线框内所包含的各个小线框。表示在大平面体（或曲面体）上凸出或凹下各个小平面体 （或曲面体）
（机工多3）机械制图教学软件
第四章 组合体
【例4-7】 补画主、左视图中缺漏的图线
（机工多3）机械制图教学软件
第四章 组合体
③ 综合起来想整体
压块的外形是一个长方体被几个特殊位置平面切割后形成的
提示：有时图中的尺寸，是有助于分析物体的形状的。如直径符号φ表示圆孔或圆柱，半径符 号R 则表示圆角等
（机工多3）机械制图教学软件
第四章 组合体
三、由已知两视图补画第三视图
【例4-4】 已知支架的主、俯两视图，想象出它的形状，补画其左视图
一、形体分析 二、视图选择 三、叠加型组合体的画法 四、切割型组合体的画法
（机工多3）机械制图教学软件
第四章 组合体
二维码答案 返回章目录
一、形体分析
形体分析要弄清以下问题 组合体可分成几个组成部分？ 它们之间的相对位置关系如何？ 组合形式是什么样的？
底板的前后两侧面和直立圆 筒外表面相切
肋板
肋板与底板叠加，与直
2．视图数量的确定
在组合体形状表达完整、清晰的前提下，其视图数量愈少愈好
（机工多3）机械制图教学软件
第四章 组合体
三、叠加型组合体的画法
1．选择比例，确定图幅
2．布置视图
3．绘制底稿
4．检查描深
（机工多3）机械制图教学软件
第四章 组合体
四、切割型组合体的画法
（1）作每个切口的 投影时，应先从反映形 体特征轮廓、且具有积 聚性投影的视图开始， 再按投影关系画出其他 视图
全国机械行业职业教育优质规划教材（高职高专） 机械工业出版社精品教材
第四章 组 合 体
合集下载
机械制图第4章组合体
2、同一形体尺寸，应尽量注在同一视图中 3、回转体的直径尺寸最好注在非圆的视图中 4、避免在虚线上标注尺寸 5、与两个视图有关的尺寸，尽可能标注在两个视图之间
4.4 轴测投影图
4.4.1轴测投影的基本知识 4.4.2正等测图的画法 4.4.3斜二测图的画法
4.4.1轴测投影的基本知识
1．轴测图的形成
本章结束
谢谢观看/欢迎下载
BY FAITH I MEAN A VISION OF GOOD ONE CHERISHES AND THE ENTHUSIASM THAT PUSHES ONE TO SEEK ITS FULFILLMENT REGARDLESS OF OBSTACLES. BY FAITH I BY FAITH
4.3.1基本形体的尺寸标注
1．平面立体的尺寸注法
2．回转体的尺寸注法
3．切割和相贯立体的尺寸注法
4.3.2 组合体尺寸标注
视图中标注尺寸的基本要求： 1) 正确 2) 完整 3) 清晰 4) 合理
一、组合体的尺寸分析
1. 尺寸基准
标注尺寸的起点称为尺寸 基准。组合体中的各基本形体 在长、宽、高三个方向上都需 用定位尺寸确定其位置，并使 所注尺寸与基准有所联系，这 就需要组合体在长、宽、高三 个方向上都有尺寸基准。
4.5.1读图应注意的几个基本问题 4.5.2形体分析法 4.5.3线面分析法
4.5.1读图应注意的几个基本问题
1．线条的含义 2．线框的含义
3．抓住特征，几个视图联系起来看
综合反映形状特征、位置特征的视图，确定物体的结构
4.5.2形体分析法
4.5.3线面分析法
从“线和面”的角度出发分析组合体视图的读图方 法，称为线面分析法

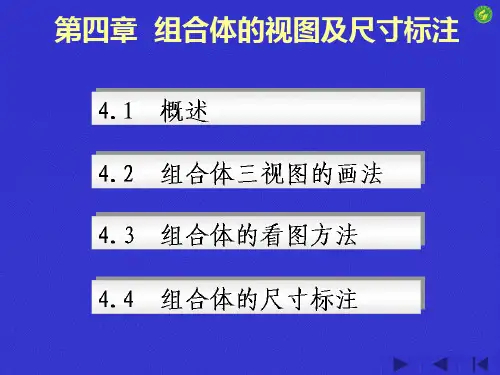

04第四章组合体的视图及尺寸标注
第四章组合体的视图及尺寸标注一、组合体的组合形式4.1 概述1.叠加式2.切割式3.综合式（1）当两形体相邻平行表面不平齐时，结合处有线。
1.叠加 实线 无线不平齐 平齐二、组合体上相邻表面之间连接关系 （2）当两形体相邻平行表面平齐时，结合处无线。
（3）当两形体相邻表面相切时，相切处无线。
（4）当两形体相邻表面相交时，在相交处应画出线。
2.切割（穿孔）三、形体分析法4.2 组合体的画图方法1.对组合体进行形体分析。
2.选择主视图。
3.选比例、定图幅。
4.布图视图位置、画基准线。
5.画出视图、检查、描深。
例1.画组合体三视图。
1.对组合体进行形体分析圆筒支撑板肋板底板主视图较多的反映出组合体的形状特征和各部分间的位置关系。
2.选择主视图安放位置： 投影方向: 其他视图中虚线少。
方便画图、放置平稳。
AB C D3.选比例、定图幅4.布图视图位置、画定位线5.逐个画出各形体的三视图6.检查、描深例2.画出组合体的三视图。
例3.画导向块的三视图。
复习思考题1.组合体有那几种组合形式？2.组合体上相邻表面的连接关系有那些？3.画组合体的视图时,怎样选择主视图？作业内容P151、2、3、4、5、6、7。
P17 1、2。
一、看图时需要注意的几个问题1.要把几个视图联系起来进行分析4.3 组合体的看图方法2.要弄清视图中图线和线框的含义圆柱体的投影曲面轮廓素线面投影交线投影面投影3.注意抓特征视图形状特征视图位置特征视图4.善于构思物体善于对照二、看图的方法和步骤形体分析法1.看图的方法线面分析法2.看图的步骤（1）看视图抓特征（2）分线框对投影（3）按投影定形体（4）合起来想整体（5）线面分析攻难点例4.由三视图想象组合体的形状。
例5.由三视图想象组合体的形状。
例5.由三视图想象组合体的形状。
例6.由两个视图想象组合体的形状。
例7.由主、俯视图，画左视图。
例8.由主、左视图，画俯视图。
注意视图中反映组合体上相邻表面之间过渡关系的图线例9.由主、左视图，画全俯视图。
工程制图及CAD 第2版 第4章 组合体三视图
画组合体三视图 画图步骤：
逐个画出各形体的三视图
画组合体三视图 画图步骤：
逐个画出各形体的三视图
画组合体三视图 图步骤：
逐个画出各形体的三视图
画组合体三视图 画图步骤：
逐个画出各形体的三视图
画组合体三视图 画图步骤：
逐个画出各形体的三视图
画组合体三视图 画图步骤：
检查、描深。
画组合体三视图
读组合体三视图
3、善于构思物体的形状
读组合体三视图
二、读图的基本方法
1. 运用形体分析法读图 读图的基本方法与画图一样，主要也是运用形体分析法。 形体分析法是组合体读图的基本方法。其思路是：首先在反映形状特
征比较明显的主视图上按线框将组合体划分为几个部分，即几个基本体； 然后通过投影关系找到各线框所表示的部分在其他视图中的投影，从而分 析各部分的形状以及它们之间的相对位置；最后综合起来想象组合体的整
4.2 画组合体三视图
一、形体分析
画组合体视图的基本方 法是形体分析法。
4.2 画组合体三视图
一、形体分析
画组合体视图的基本方 法是形体分析法。
形体分析法是假想将一个 复杂的组合体分解为若干基 本体，并对它们的形状和相 对位置进行分析的一种思考 方法。
轴承座由凸台、轴承、支 承板、肋板以及底板所组成。
主视图
左主视视图图
左主视视图图
左视图
A向
B向
C向
D向
若以D向作为主视图，虚线较多。
C向与A向视图虽然虚实线的情况相同，但如以C向作为主视图，则左视 图上会出现较多虚线，没有A向好。
B向与A向视图比较， B向能反映轴承座各部分的轮廓特征，A向能全面反 映轴承的形体(需加尺寸)。
机械制图 第四章 组合体
二,组合体的形体分析法 由于组合体是由两个或两个以上的基本体通过 一定的方式组合而成的比较复杂的几何体,为了 便于对组合体进行读图,画图和尺寸标注,首先 要把组合体分解为若干个简单的基本体,并弄清 各基本体的相对位置关系和连接方式,进而对组 合体进行读图,画图和尺寸标注的方法称为形体 分析法.
第二节 组合体中的截交线与相贯线
4.相贯线的特殊情况及其画法 两回转体相交时,其相贯线在一般情况下为空 间曲线,但在某些特殊情况下,相贯线为平面曲 线或直线. (1)两回转体公切相交,并公切于一球面时, 其相贯线为一椭圆.在两相交轴线都平行的投影 面上,相贯线的形状为直线. (2)两回转体具有公共轴线时,相贯线为一垂 直其公共轴线的圆,该圆在平行于轴线的两个投 影面上的投影积聚为直线. (3)两圆柱轴线平行或两圆锥轴线共顶点时, 相贯线为一直线.
三,组合体模型的测绘 模型测绘是工程技术人员的一项基本技术要求.在形 体分析法和徒手画草图方法的基础上,对组合体进行测 绘的步骤如下: (1)运用形体分析法,对组合体模型进行认真分析, 弄清其由哪几个基本体组成,以及组合形式和表面之间 的连接方式. (2)仔细观察模型的整体特征,选择最能表达模型 形状特征的方向作为主视图方向. (3)估计模型各部分的尺寸比例,尽量使绘出的草 图符合实际物体各部分的大小比例关系. (4)运用形体分析法,绘出各个基本体的三视图,并 进行整合,擦除不必要的线. (5)用目测法估计尺寸大小,并进行尺寸标注. (6)仔细检查,找出不合理和错误的地方,进行修改 和完善.
2.基本体表面之间的过渡关系及其画法 在组合体中,基本体与基本体表面之间的过渡 关系主要有以下4种方式: (1)两表面平齐.当两基本体表面之间平齐 时,平齐处不画线. (2)两表面不平齐.当两基本体表面之间不 平齐时,应画线. (3)两表面相切.当基本体两表面过渡处相 切时,相切处不画线. (4)两表面相交.当基本体两表面相交时,相 交处应画线.
第四章 组合体的视图与尺寸标注
⒉ 两形体表面相切时，相切处无线。
无线
无线
无线
●
⒊ 两形体相交时，在相交处应画出交线。
有线
有线
三、组合体三视图的画图方法
形体分析法：
根据组合体的形状，将其分解成若干部分，弄 清各部分的形状和它们的相对位置及组合方式，分 别画出各部分的投影。
4.2
组合体的画图
•对组合体进行形体分解 —— 分块 •弄清各部分的形状及相对位置关系。
画图步骤
1、形体分析 2、选择主视图 选择主视图时必须考虑组合体的安放位置和工 作位置。
安放位置:从稳定性和工作位置 角度考虑
正面投影方向:一般是选择最能 反映组合体各部分的形状特性和相 互位置关系的方向，同时还要考虑 其他投影图虚线较少和图幅的合理 应用。
3. 确定比例和图幅
4.布图，画基准线
m=[（420－30）－总长－总宽]/4
注意图中虚实线变化，区分不同形体。
虽然三个视图基本相同，但由于主视图 中虚实线各异，而得出两种不同的形体。
三、已知两视图，求第三视图
⒈ 由已知视图看懂物体的形状 ⒉ 画第三视图 例1：求作俯视图
利用局部孔和 槽分解形体
例1：求作俯视图
例1：求作俯视图
例2：求作左视图
例3：求作左视图
P
P
注意：不能在相贯线上直接注尺寸！
16
20
三、 一些常见形体的定位尺寸
⑴ ⑵ 基准
基准 基准 基准 ⑶
基准
基准
基准
⑴ 一组孔的定位尺寸 ⑵ 圆柱体的定位尺寸 ⑶ 立方体的定位尺寸
基准
例：标注轴承座的尺寸
基准 基准
基准
步骤：
2 ×
组合体视图ppt课件
部分形状再进行整体构思。 由于任何基本体的视图都是封闭线框，故图中每一个
封闭线框都可以看成是一个基本体的投影。一般先从主 视图着手，把其按线框分成几个部分，再结合另两面视 图分析出各部分的形状。
例： 利用形体分析法读图
2 线面分析法
①要弄清视图中“图线”的含义
图中的直线，可能是一条转向素线，也可能是一条交 线，还可能是一个平面的积聚线。
• 分析及正确表示各部分形体之间的表面连接关系
• 检查、加深。
例1 组合体三视图的画法
E
C
D
肋板
凸台 轴承
B
A
支承板
底板
●
●
●
●
●
例2 切割体三视图的画法
画切割式组合体 时，先分析其原形 ，然后分析被几个 截平面所截，从每 个截平面的积聚投 影开始画图。
例3 切割体三视图的画法
在画切割式组合体 时，利用类似性解 题和检查是非常必 要的。
如50、30 、27 这三个
尺寸确定该组合体的 总体尺寸
四、标注尺寸应注意的问题
➢尺寸应尽量标注在视图外面，以免尺寸线、尺寸数字 与视图的轮廓线相交。
R
好！
不好！
➢同轴回转体的直径，应尽量标注在非圆视图上。
10 6
Φ12 Φ8 Φ30
❖而半径尺寸只能标注在显示圆弧的视图上。
错误标注 半径尺寸
正确标注 半径尺寸
例4 切割体三视图的画法
梯形槽
小圆柱孔
三角块
三角块
半圆槽
形体切割分析：L型棱柱经过图示的切割方式而成
画L型棱柱三视图
1 切去左右两三角块 2 切去半圆槽 3 切去梯形槽 4 挖两圆柱孔
4-3 组合体的尺寸标注
封闭线框都可以看成是一个基本体的投影。一般先从主 视图着手，把其按线框分成几个部分，再结合另两面视 图分析出各部分的形状。
例： 利用形体分析法读图
2 线面分析法
①要弄清视图中“图线”的含义
图中的直线，可能是一条转向素线，也可能是一条交 线，还可能是一个平面的积聚线。
• 分析及正确表示各部分形体之间的表面连接关系
• 检查、加深。
例1 组合体三视图的画法
E
C
D
肋板
凸台 轴承
B
A
支承板
底板
●
●
●
●
●
例2 切割体三视图的画法
画切割式组合体 时，先分析其原形 ，然后分析被几个 截平面所截，从每 个截平面的积聚投 影开始画图。
例3 切割体三视图的画法
在画切割式组合体 时，利用类似性解 题和检查是非常必 要的。
如50、30 、27 这三个
尺寸确定该组合体的 总体尺寸
四、标注尺寸应注意的问题
➢尺寸应尽量标注在视图外面，以免尺寸线、尺寸数字 与视图的轮廓线相交。
R
好！
不好！
➢同轴回转体的直径，应尽量标注在非圆视图上。
10 6
Φ12 Φ8 Φ30
❖而半径尺寸只能标注在显示圆弧的视图上。
错误标注 半径尺寸
正确标注 半径尺寸
例4 切割体三视图的画法
梯形槽
小圆柱孔
三角块
三角块
半圆槽
形体切割分析：L型棱柱经过图示的切割方式而成
画L型棱柱三视图
1 切去左右两三角块 2 切去半圆槽 3 切去梯形槽 4 挖两圆柱孔
4-3 组合体的尺寸标注
工程图学基础 05第四章 组合体
第四章组合体本章内容：第一节组合体的构成及三视图第二节组合体视图的画法第三节读组合体视图第四节组合体的尺寸注法第五节组合体的构形设计第一节组合体的构成及三视图一、组合体的构成方式1. 叠加组合体可以由基本体经过一定的构型方法形成，主要构c 成方法有叠加、挖切及叠加和挖切的综合。
2. 挖切I II3. 综合二、三视图的形成及投影规律组合体：由基本立体通过叠加或挖切组成的立体y y主视图俯视图左视图三视图的投影特性主、俯视图长对正主、左视图高平齐俯、左视图宽相等3. 基本体之间的连接方式（1）外表面共面、不共面无线有线(a) 共面(b) 不共面无线（2）内表面共面、不共面有线（3）相切注意：两形体表面“相切”时，两表面间应光滑过渡，无分界线。
几种相切的画法此处无实线此处无实线此处无虚线此处无线当与曲面相切的平面或两曲面的公切面垂直于另一投影面时，在该投影面上画出公切面的投影，否则不应画出公切面的投影。
画线不画线（4）相交a.平面与曲面表面相交两形体相交时，在相交处应画出交线。
b. 两曲面相交相贯线的近似画法12341'2'3'(4')1"(2")3"4"三、画组合体的形体分析方法1. 形体分析法形体分析法就是假想把组合体分解成若干基本形体（或简单形体）并确定各部分的形状、相对位置、组合（构型）方式以及相邻表面之间关系，从而形成对组合体的整体概念的方法。
形体分析法是组合体绘图、读图和标注尺寸的最基本的方法。
2. 线面分析法线面分析法就是结合线、面的投影进行分析。
分析形体的表面形状、形体上面与面的相对位置、线面与投影面的相对位置及投影特性、形体的表面交线等，来帮助表达或读懂物体的形状。
线面分析法是进行组合体分析的一种辅助方法。
第二节组合体视图的画法一、画图步骤及要领将组合体分解为若干个基本形体，确定它们的相对位置和组合方式1、形体分析绘制组合体三视图的基本方法是形体分析法2、选择视图主视图的选择一般应考虑:(2)安放自然(1)反映特征(3)减少虚线CDAB3、选图幅、定比例4、布置视图根据组合体大小确定作图比例和图幅，且符合国家标准，尽可能选择1∶1。
工程图学基础第四章组合体
2
注意避免尺寸线与轮廓线
相交或重叠。
3 注意检查尺寸标注是否完
整、准确，避免出现遗漏 或错误。
Part
04
组合体的读图与绘图实践
读图的方法和技巧
形体分析法
将组合体分解为若干个基本体， 分析各基本体的形状、相对位置 和组合方式，从而理解整体结构。
线面分析法
通过分析物体的线、面的形状和相 对位置来理解物体的整体形状。
视图选择
根据物体的形状和结构 特点，选择合适的视图
表达方式。
剖面视图
用剖面线表示物体内部 的结构。
局部视图
将物体的某一部分向某 个方向投影所得到的视
图。
组合体的三视图
01
02
03
三视图的形成
将一个组合体分别向三个 互相垂直的方向投影，得 到主视图、俯视图和左视 图。
三视图的对应关系
主、俯、左三个视图之间 应符合长对正、高平齐、 宽相等的投影关系。
绘制轴测图
选择一个简单的组合体，按照轴测图的绘制方法和步骤，绘制出该 组合体的轴测图。
Part
05
组合体的应用与实例分析
组合体在工程设计中的应用
建筑结构设计
组合体在建筑结构设计中广泛应 用，如桥梁、房屋、塔架等，通 过将不同形状和材料的部件组合 起来，实现复杂结构的稳定性和
功能性。
机械设计
在机械设计中，组合体用于构建 各种机器和设备，如机床、发动 机、减速器等，通过合理设计组 合体的各个部分，确保机器设备
三视图的作图步骤
先画出基准线，然后依次 画出主、俯、左三个视图。
Part
03
组合体的尺寸标注
尺寸标注的基本规则
尺寸线应清晰可见，与图样中的 轮廓线保持一定间隔。
工程制图II第4章组合体
错误！
正确！
基本方法：形体分析法 ⑴ 定形尺寸：
三、组合体的尺寸标注方法
将组合体分解为若干个基本体和简单体，在形 体分析的基础上标注三类尺寸。 确定各基本体形状和大小的尺寸。
⑵ 定位尺寸：
确定各基本体之间相对位置的尺寸。 要标注定位尺寸，必须先选定尺寸基准。物体 有长、宽、高三个方向的尺寸，每个方向至少要有 一个基准。通常以物体的底面、端面、对称面和轴 线作为基准。
基准
⑴ 一组孔的定位尺寸 ⑵ 圆柱体的定位尺寸 ⑶ 立方体问题 ⒈ 基本体被平面截切时，要标注基本体的定 形尺寸和截平面的定位尺寸。
×
⒉ 当体的表面具有相贯线时，应标注产生相贯 线的两基本体的定形、定位尺寸。
× ×
×
⒊ 对称结构的尺寸不能只注一半。
● ● ●
先整体，后局部。 先定位置，后定形 状。
●
●
●
●
① ② ③ ④
画底板 画套筒 画支撑板 画肋板
⒌ 检查、加深
⒋ 画底稿
⑴ 布置视图： 画对称中心线、轴线及定位基准线 ⑵ 逐个画各形体的三视图： 从反映形体特征 的视图开始画， 三个视图对照画。
先整体，后局部。 先定位置，后定形 状，先实后虚。
四、标注尺寸时一定要在形体分析的基础上 逐个标注每个形体的定形、定位尺寸， 同时注意正确选择尺寸基准。最后标注 总体尺寸时要注意调整，避免出现封闭 的尺寸链。
综合起来想整体
抓住位置特征视图，分析各部分间的相互位置 关系，综合起来想象出物体的整体形状。
看图的一般步骤：
1）分析视图，划分线框 2）对照投影，想出形体 3）确定位置，想出整体
例：已知物体的三视图，想象出物体的形状
第4章--组合体(1)
线或定位线
2）画主要形体： 直立空心圆柱及 扁空心圆柱视图
4.2-12
4）画 底板
3）画水平 空心圆柱
4.2-13
5）画肋 和搭子
6）检查并擦去多 余的线条，然后 按线型要求描深
4.2-14
例4:轴承座三视图画法
1、轴承座形体分析
(1)底板；(2)支承板；(3)肋板 ；(4)轴承 ；(5)凸台。
2 形体之间的表面连接关系
1、两个形体表面共面
两表面投影 之间不画线
主视方向
2、两个形体表面不共面
两表面投影之 间应有线分开
主视方向
3、两个形体的表面相切，即两表面光滑过渡
该两表面投影 之间不应画线
切点
4.两个形体表面相交
表面交线
两形体表面相 交时产生的交 线必须画出。
4.2 组合体三视图的画法
二、例1：画支架组合体的三视图
2）画底板 上孔，画 立板圆孔
1）画出各视图的主 要中心线或定位线， 再画出底板和立板。
4.2-5
3)画肋板
4) 检查，擦去 多余图线，描 深,完成全图
4.2-6 例2：以切割体为例，绘制组合体视 图
长方体
三棱柱
矩形体
形体分析：可看作 是由一个长方体被 切去三部分而成
2、确定主视图
3、选比例、定图幅
4.2-15
4、布图、画基准线 5、逐个画出各形体 三视图
画轴承
画基准线
画底座
4.2-16
5、逐个画出各 形体三视图
画凸台
画肋板
画支承板பைடு நூலகம்
4.2-17
6、检查、描深
检查，擦去 多余线条。
4.2-18
