精馏塔的结构和工作原理
精馏塔的操作实训报告
一、引言精馏是化工生产中常用的分离技术，精馏塔是精馏过程中的关键设备。
为了提高学生的实际操作能力和对精馏过程的理解，本次实训课程选择了精馏塔的操作实训。
通过本次实训，我们了解了精馏塔的结构、工作原理以及操作方法，并对精馏过程进行了实际操作。
二、精馏塔的结构及工作原理1. 精馏塔的结构精馏塔主要由塔体、塔板、塔顶冷凝器、塔底再沸器、塔顶回流罐、塔底采出罐等组成。
塔体是精馏塔的主体，用于容纳物料和塔板。
塔板是精馏塔中的关键部件，用于实现气液两相的逆流接触。
塔顶冷凝器用于将塔顶的蒸汽冷凝成液体，塔底再沸器用于加热塔底液体产生蒸汽。
塔顶回流罐用于储存塔顶的回流液，塔底采出罐用于储存塔底的采出液。
2. 精馏塔的工作原理精馏塔通过气液两相的逆流接触，实现物料的分离。
当混合物进入精馏塔后，在塔内上升的蒸汽和下降的液体在塔板上进行逆流接触，易挥发组分在塔板上不断富集，最终在塔顶得到几乎纯的易挥发组分；难挥发组分在塔底不断富集，最终在塔底得到几乎纯的难挥发组分。
三、精馏塔的操作实训1. 实训目的（1）熟悉精馏塔的结构和操作流程；（2）掌握精馏塔的启动、运行、停止等操作方法；（3）了解精馏过程中的关键参数，如温度、压力、液位等；（4）学会精馏过程的调整和优化。
2. 实训步骤（1）准备工作：检查精馏塔设备是否完好，确保各仪表、阀门、管道等正常运行。
（2）启动精馏塔：首先开启塔顶冷凝器、塔底再沸器，待系统稳定后，开启进料泵，向精馏塔进料。
（3）运行精馏塔：观察塔顶、塔底的压力、温度、液位等参数，根据实际情况调整操作。
（4）调整精馏过程：根据分离要求，调整进料量、回流比、塔板温差等参数，以达到最佳分离效果。
（5）停止精馏塔：关闭进料泵，降低塔顶、塔底的压力，停止塔顶冷凝器和塔底再沸器，完成精馏塔的停止操作。
3. 实训结果与分析通过本次实训，我们掌握了精馏塔的操作流程，了解了精馏过程中的关键参数，并学会了精馏过程的调整和优化。
化工原理精馏知识点总结
化工原理精馏知识点总结一、精馏原理概述精馏是一种通过升华和凝华的方法来分离液体混合物组分的技术，通过升华和凝华的过程可以使组分分离，最终获得纯净的组分产品。
精馏是一种重要的分离技术，在化工生产中得到广泛应用。
精馏的基本原理是依靠物质的汽化、冷凝和重新汽化等过程来实现组分的分离。
混合物在加热后，其中的易挥发成分首先汽化，形成蒸汽，然后在冷凝器中冷凝成液体，从而获得纯净的组分。
通过将蒸汽重新加热、汽化和冷凝，可以进行多次分离，提高分离效果。
二、精馏塔结构和工作原理1. 精馏塔结构精馏塔是进行精馏操作的设备，其结构一般由一种或多种填料、提升子、冷凝器和再沸器等组成。
填料是用来增大塔内表面积和混合物与液体之间的接触面积，提升子是用来提高温度场，从而使混合物更容易汽化。
冷凝器则是用来将蒸汽冷凝成液体，再沸器是用来将再次汽化的液体加热成蒸汽。
2. 精馏塔工作原理精馏塔是通过在填料层内和填料层与液体流动层之间的传质作用实现气液两相的接触混合。
填料层利用填料表面积大、气液接触面积大和液膜传质效果高的特点，以实现气液两相的有效滞留和有效接触，从而提高气相和液相之间的传递速率。
从而实现混合物组分的分离。
三、精馏操作过程及控制方法1. 精馏操作过程（1）进料进料是指将需要分离的混合物输入到精馏塔中。
进料的温度、压力和流量等参数对分馏操作的影响很大，需要注意调节。
（2）加热加热是将混合物中易挥发成分加热至其汽化温度的过程。
通常使用蒸汽加热或电加热等方式来进行加热。
（3）蒸馏蒸馏是指将加热后的混合物通过精馏塔，在填料层内和填料层与液体流动层之间进行传质过程，以实现组分的蒸发和再凝结的过程。
（4）冷凝冷凝是指将产生的蒸汽通过冷凝器使之冷却成液体，从而得到纯净的组分。
冷凝器通常采用水冷或风冷等方式来进行冷却。
2. 精馏操作控制方法（1）温度控制保持适当的加热温度是进行精馏操作的关键，通过合理控制加热温度，可以使易挥发组分蒸发，而留下不易挥发组分。
关于精馏塔操作的知识
关于精馏塔操作的知识精馏塔是化工生产中常用的设备，用于将混合物中的不同成分按照其沸点进行分离的一种方法。
在精馏塔中，通过加热混合物并将其蒸发，然后再冷凝回液体形式，从而实现不同成分的分离。
精馏塔是一个非常重要的设备，广泛应用于石油化工、化学工业、制药、食品工业等领域。
精馏塔的操作过程一般包括物料的进料、加热、分馏和冷凝等步骤。
不同的物料在精馏塔中会根据其沸点的不同被分离出来，可以得到纯净的产品或分离出不同部分的产品。
在精馏塔的操作中，需要注意以下几个方面的知识：一、精馏塔的结构和工作原理精馏塔一般由塔体、填料、冷凝器、除液泵等部分组成。
在精馏塔中，填料的作用是增加塔内的表面积，促进气液两相的充分接触，从而提高分馏效率。
冷凝器则用于将蒸发的气体冷凝成液体，形成产品。
精馏塔的工作原理是通过将混合物加热至其中成分的沸点，使其蒸发成气体，然后再冷却冷凝成液体，实现不同成分的分离。
二、操作前的准备工作在进行精馏塔操作前，需要进行一些准备工作。
首先要检查精馏塔的设备和仪器是否正常运转，检查各种阀门、管道和连接件是否密封无漏。
其次检查填料是否完整，冷却水是否正常供应等。
还需要根据操作手册和工艺要求设置好操作参数，如加热温度、进料速度等。
三、加热操作加热是精馏塔操作的重要环节，需要控制加热温度和速度。
加热温度应该根据混合物中各成分的沸点来设定，从而确保被分离的成分能够达到沸点并蒸发出来。
加热速度也需要适当控制，过快的加热会导致压力升高，影响操作的稳定性。
四、分馏操作在精馏塔中，分馏是将混合物中的不同成分分离出来的过程。
在进行分馏操作时，需要根据混合物的成分和物性来确定操作参数，如进料速度、塔体高度、冷凝温度等。
对于待分离的成分，需要关注其沸点、比重等特性，掌握好分馏的时机和程度，确保分离效果。
五、冷却和收集操作在分馏后，需要将蒸馏出来的气体冷却成液体，并进行收集。
冷却器的选择和设置要合理，确保冷却效果良好。
冷却后的液体产品要进行检查，确认其质量和纯度是否符合要求，再进行储存或进一步处理。
化工精馏塔工作原理
化工精馏塔工作原理化工精馏塔是化工工业中常见的一种分离设备，广泛应用于石油、化工、制药等领域。
它通过塔内液体与气体的接触和传质作用，实现不同组分的分离和提纯。
本文将从化工精馏塔的工作原理、结构组成、操作方式和应用领域等方面进行详细的介绍。
一、工作原理化工精馏塔的工作原理基于不同组分的沸点差异，通过在塔内部创建多级接触以及液相和气相的传质作用，实现对混合物的分离和提纯。
其基本原理可描述为：在塔内的上部通入混合物，并通入所需的热量以升温混合物，并引发其分馏行为。
通过对混合物的升温和冷却，使不同组分在塔内得以沸腾和凝结，最终达到分离的目的。
化工精馏塔的工作原理主要包括以下几个方面：1. 多级接触：精馏塔内通常设置有多级填料或塔板，用于增加液气接触的次数，从而提高分馏效率。
在精馏塔内部，液体从上部流下，并在填料或塔板上形成薄膜，与由下部通入的蒸汽或气体进行接触。
2. 液相和气相传质：通过塔内不同级别的填料或塔板，使液相和气相能够充分接触，实现物质的传质。
塔内的温度梯度也会引发物质的传质现象，促使不同组分在塔内达到沸腾和凝结。
3. 混合物的升温和冷却：对混合物进行升温以实现分馏，同时通过冷却装置对凝结后的组分进行冷却，最终得到目标产品。
二、结构组成化工精馏塔的基本结构主要包括塔体、填料或塔板、进料口、出料口、蒸汽引入口、冷却水口等。
填料或塔板的设计和布置对于塔的分馏效率具有重要影响，不同形式的填料或塔板能够实现不同的传质效果，从而影响最终产品的质量。
1. 塔体：塔体一般由碳钢、不锈钢或其他耐腐蚀材料制成，具有耐压和耐腐蚀的特性。
塔体通常为立式圆柱形，内设置有填料或塔板，以实现多级接触和传质。
2. 塔板或填料：塔板通常由穿孔板、泡沫塞板、梯形板等形式构成，用于支撑和分散进料液体，以及实现液气接触。
填料通常采用环形填料、泡沫填料、球形填料等，用于增加液气接触面积。
3. 进料口和出料口：进料口用于通入混合物，而出料口则用于收集分馏后的目标产品。
精馏塔的结构和工作原理
精馏塔的结构和工作原理精馏塔是一种化工设备，常用于分离液体混合物中不同成分的纯度，可用于提纯化合物、分离混合物中的杂质以及提取组分等。
其结构和工作原理是很重要的，下面将详细介绍。
一、结构精馏塔主要由塔壳、填料和塔盘三部分组成。
1.塔壳：塔壳是整个精馏塔的基础结构，可分为上壳体和下壳体两部分。
上壳体通常设置液位探测器和液位控制器，用于监测和控制塔内液位。
下壳体通常设计有入口和出口，用于将料液引入塔内。
2.填料：填料是塔内的填充物，主要作用是提供大量的表面积和接触面，增加塔内液体与气体之间的接触，从而促进物质的传质和传热。
常用的填料有环形填料、板式填料和筛板填料等。
3.塔盘：塔盘是一种平坦的圆盘结构，可分为穿孔板和筛板两种形式。
穿孔板上布满了数量不等的小孔，而筛板则由多个平行密排的矩形筛孔组成。
塔盘上形成的液膜和气泡共同作用，实现液体与气体的质量传递。
二、工作原理精馏塔的工作原理基于不同组分在不同温度下的沸点差异。
其分离过程主要包括蒸馏、冷凝、回流和分离四个步骤。
1.蒸馏：在塔底施加加热，使混合物中的易挥发组分汽化，形成蒸汽。
蒸汽上升到塔内，与下降的液体接触，并通过填料或塔盘上的小孔进入下一塔层。
2.冷凝：在塔顶设置冷凝器，冷却蒸汽，并将其转化为液体。
冷却过程中，蒸汽中的高沸点组分冷凝成液体，而低沸点组分保持挥发状态。
3.回流：冷凝后的液体通过回流管回流到塔顶，重新进入塔内。
回流液的作用是增加塔壁的液体，并通过填料或塔盘上的孔洞与上升的蒸汽混合。
4.分离：回流液与上升的蒸汽在塔内产生剪切力，使其彼此接触并进一步传质。
不同组分在塔内通过多次挥发和冷凝步骤的重复循环分离，逐渐提纯。
工作原理的关键在于塔内的物质传质和传热。
填料和塔盘提供了大量的表面积和接触面，使液体和气体之间能够充分接触。
高效的传质和传热能够促使组分之间相互转移，达到分离的目的。
总结：精馏塔的结构和工作原理是使得不同成分纯度提高的关键。
通过加热、冷凝和回流等步骤进行反复蒸发和冷凝，最终实现混合物中组分的分离。

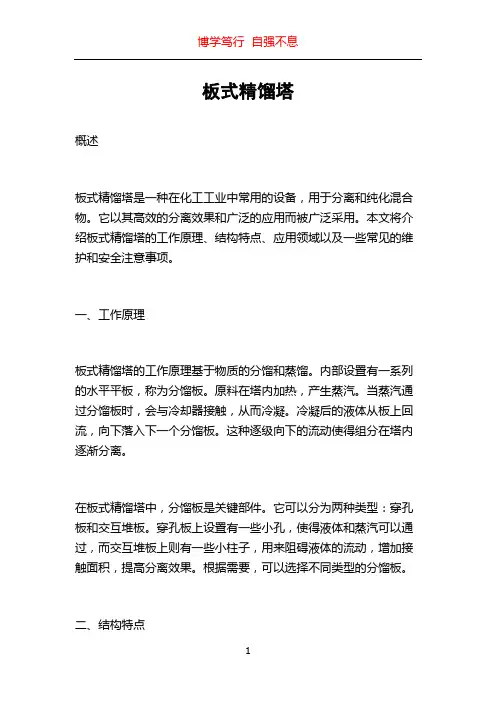

板式精馏塔
板式精馏塔概述板式精馏塔是一种在化工工业中常用的设备，用于分离和纯化混合物。
它以其高效的分离效果和广泛的应用而被广泛采用。
本文将介绍板式精馏塔的工作原理、结构特点、应用领域以及一些常见的维护和安全注意事项。
一、工作原理板式精馏塔的工作原理基于物质的分馏和蒸馏。
内部设置有一系列的水平平板，称为分馏板。
原料在塔内加热，产生蒸汽。
当蒸汽通过分馏板时，会与冷却器接触，从而冷凝。
冷凝后的液体从板上回流，向下落入下一个分馏板。
这种逐级向下的流动使得组分在塔内逐渐分离。
在板式精馏塔中，分馏板是关键部件。
它可以分为两种类型：穿孔板和交互堆板。
穿孔板上设置有一些小孔，使得液体和蒸汽可以通过，而交互堆板上则有一些小柱子，用来阻碍液体的流动，增加接触面积，提高分离效果。
根据需要，可以选择不同类型的分馏板。
二、结构特点1. 塔体结构板式精馏塔的主体结构包括塔壳、塔盖和塔底。
塔壳是一个高大的圆柱体，内部设置有一系列的分馏板。
塔盖在塔壳顶部覆盖，用于密封和连接装置。
塔底连接塔壳和下部的分离设备。
2. 分馏板结构分馏板一般由板板、横梁和支撑框架组成。
板板是水平平面，用于支撑液体和蒸汽的流动。
横梁用来加固板板，防止其过度变形。
支撑框架则起到支撑分馏板的作用。
3. 进出料装置板式精馏塔上设置有进料和出料装置。
进料装置通常位于下部，用于输入混合物。
出料装置则设置在上部，用于收集纯化后的产物。
三、应用领域板式精馏塔广泛应用于以下领域：1. 石油化工在石油化工过程中，板式精馏塔用于对石油原料进行分离和纯化，得到不同级别的馏分油。
它在原油炼制和石化产品生产中起到至关重要的作用。
2. 化学工业在化学工业中，板式精馏塔用于将化工原料进行分离和纯化，得到所需的产品。
它可以应用于有机溶剂的回收、催化剂的制备、酯化反应的分离等过程。
3. 制药工业在制药工业中，板式精馏塔被用于药物的提纯和分离。
它可以帮助去除杂质和不纯物质，确保药物的纯度和质量。
四、维护和安全注意事项1. 定期清洁板式精馏塔在使用过程中会积累一定的污垢和沉淀物，定期清洁是必要的。
精馏塔的原理和流程
精馏塔的原理和流程一、引言精馏塔是一种常见的分离技术设备，广泛应用于石油、化工、医药等领域。
其原理是利用不同物质的沸点差异，在塔内进行多次汽液平衡和汽液相互传质，实现物质的分离纯化。
本文将详细介绍精馏塔的原理和流程。
二、精馏塔的结构精馏塔通常由以下几部分组成：进料口、塔底液收集器、填料层、蒸汽进口、冷凝器等。
1. 进料口：将需要分离的混合物进入塔内。
2. 塔底液收集器：收集从填料层下方流出的液体，保证系统稳定运行。
3. 填料层：填充在塔内，提供大量表面积和空隙，增强汽液接触和传质效果。
4. 蒸汽进口：输入蒸汽或其他加热介质，使混合物蒸发并上升到填料层。
5. 冷凝器：冷却上升过程中被加热的气体，使其变为液态并流回到填料层中。
三、精馏塔的原理1. 蒸发和冷凝精馏塔的原理是利用混合物中各组分的沸点差异，将其加热至沸点以上，使其蒸发形成气体，并在填料层内与下降的液体相接触。
由于不同组分之间沸点差异的存在，某些组分会随着气体上升到一定高度时开始凝结为液态，在冷凝器中冷却成为液态后流回到填料层中。
这样，就实现了各组分的分离。
2. 多级汽液平衡在塔内，气液两相进行多次接触和传质，形成多级汽液平衡。
当混合物进入填料层时，由于填料提供了大量表面积和空隙，使蒸汽和液体之间充分接触并交换组分。
这样，在填料层上方形成了一个富含轻质组分、低浓度重质组分的气相区域和一个富含重质组分、低浓度轻质组分的液相区域。
而在下方，则是一个富含重质组分、高浓度轻质组分的液相区域和一个富含轻质组分、高浓度重质组分的气相区域。
这样，就形成了多级汽液平衡。
3. 填料层的作用填料层是精馏塔中最重要的部分之一，它提供了大量表面积和空隙，增加了气液接触面积，加强了传质效果。
填料层的形状、尺寸、材料等因素都会影响精馏塔的分离效率。
常用的填料有环形芯棒、球形芯棒、网格板等。
四、精馏塔的流程1. 进料混合物通过进料口进入塔内。
2. 蒸发蒸汽或其他加热介质通过蒸汽进口输入塔内，使混合物蒸发并上升到填料层。
精馏塔的原理和流程
精馏塔的原理和流程一、引言精馏塔是一种常用于化工领域的分离设备，其具有高效且可控的分离性能。
本文将介绍精馏塔的原理和流程，包括其基本结构、工作原理、操作流程以及应用领域等。
二、精馏塔的基本结构精馏塔由塔身、填料层、留液器、塔盘等组成。
其中，塔身是塔的主要部分，填料层用于增加表面积和接触机会，留液器用于收集液体，塔盘用于改变气体和液体的流动方向。
三、精馏塔的工作原理精馏塔是利用物质在不同温度下蒸发和凝结的特性进行分离的。
其基本工作原理是通过对混合液体进行加热，使其蒸发产生蒸汽，蒸汽与冷凝介质接触后凝结为液体。
在塔内，液体从上方往下滴流，气体从下方往上冒泡，两相之间通过填料层或塔盘的接触进行质量传递和热量传递，从而实现不同物质的分离。
四、精馏塔的操作流程精馏塔的操作流程包括四个主要步骤：进料、加热、分离和收集。
具体操作如下：1. 进料首先将混合液体通过进料口进入精馏塔，进料的速度和方式需要根据具体情况进行调整。
2. 加热通过加热设备对塔内的混合液体进行加热。
加热温度需要根据待分离物质的沸点来确定，以确保液体能够蒸发。
3. 分离在塔内，混合液体被加热后产生蒸汽，蒸汽通过填料层或塔盘与下方的冷凝介质接触，凝结为液体。
在这个过程中，不同物质由于具有不同的挥发性和热稳定性，会在塔内产生不同程度的蒸发和凝结，实现物质的分离。
4. 收集经过分离的液体会被收集到留液器中，通过排液口进行排放。
收集的液体可以进一步处理或进行其他用途的利用。
五、精馏塔的应用领域精馏塔广泛应用于化工、石油、制药、食品等行业中，用于分离和提纯不同物质，以满足不同领域的需求。
1. 化工领域在化工生产中，精馏塔常用于各类化工原料的分离和纯化，例如分离石油产品、分离有机化合物、提纯合成氨等。
2. 石油领域精馏塔在石油炼制过程中起到至关重要的作用，可用于分离石油中的不同成分，如汽油、柴油、煤油、液化气等。
3. 制药领域在制药行业中，精馏塔用于药物的提取和纯化，可分离出目标药物并去除其他杂质物质。
