精馏的原理及过程
精馏1精馏原理1精馏过程
（2）物料衡算方程与相平衡方程的求解
物料衡算方程：
n 1 冷凝器
（qnD qnL）x1 qnV y2 0
n2 ……
qnL x1 （qnL x2 qnV y2） qnV y3 0
n N 1
qn L xN2 （qn L xN1 qn V yN1） qn V yN 0
n N 再沸器
qn L xN 1 （qnW xN qn V yN） 0
yn f (xn ) tn f (xn )
总板效率
ET
N Np
注意：N 不包括塔釜（再沸器）
理论塔板
6.4.2 精馏过程的描述
计算类型： 操作型计算、设计型计算。
计算依据： ▲ 物料衡算； ▲ 热量衡算； ▲ 相平衡关系； ▲ 归一方程。
(1) 精馏过程物料衡算 ① 全塔物料衡算
qnF, zF
联立以上两式消去 (qnV 'qnV )项
q H mV H mF qnL 'qnL
H mV H mL
qnF
q —— 进料的热状态参数
q
H mV
H mF r
每摩尔进料变为饱和蒸 气所需热量
进料的摩尔汽化热
q 值对两段气、液相流量的影响
由
q
H mV
H mF
qnL 'qnL
r
qnF
得到： qnL ' qnL qqnF
说明： ① 进料热状态参数 q 值的大小 → 气、液两相流量分布 → 水力学性能、分离能力 → 设计与操作。 ② q 值在数值上等于进料中液相所占的分率δ（广义）。
H mF H mL (1 )H mV H mV (H mV H mL ) HmV HmF q

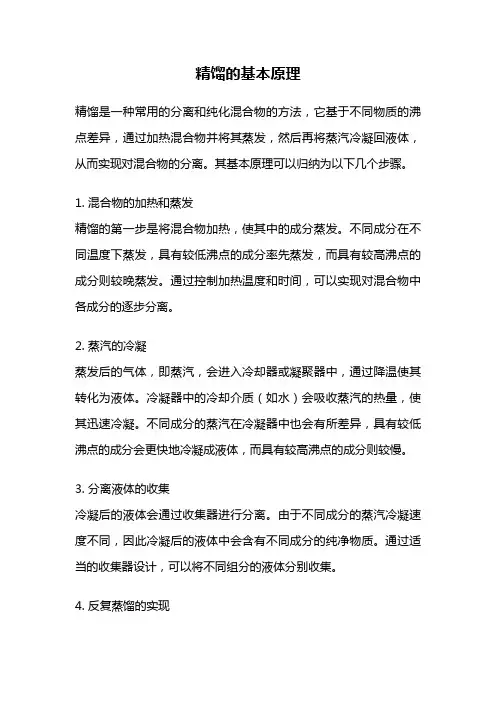

精馏的基本原理
精馏的基本原理
精馏是一种常用的分离和纯化混合物的方法，它基于不同物质的沸点差异，通过加热混合物并将其蒸发，然后再将蒸汽冷凝回液体，从而实现对混合物的分离。
其基本原理可以归纳为以下几个步骤。
1. 混合物的加热和蒸发
精馏的第一步是将混合物加热，使其中的成分蒸发。
不同成分在不同温度下蒸发，具有较低沸点的成分率先蒸发，而具有较高沸点的成分则较晚蒸发。
通过控制加热温度和时间，可以实现对混合物中各成分的逐步分离。
2. 蒸汽的冷凝
蒸发后的气体，即蒸汽，会进入冷却器或凝聚器中，通过降温使其转化为液体。
冷凝器中的冷却介质（如水）会吸收蒸汽的热量，使其迅速冷凝。
不同成分的蒸汽在冷凝器中也会有所差异，具有较低沸点的成分会更快地冷凝成液体，而具有较高沸点的成分则较慢。
3. 分离液体的收集
冷凝后的液体会通过收集器进行分离。
由于不同成分的蒸汽冷凝速度不同，因此冷凝后的液体中会含有不同成分的纯净物质。
通过适当的收集器设计，可以将不同组分的液体分别收集。
4. 反复蒸馏的实现
通常情况下，一次精馏并不能完全分离混合物中的所有成分。
为了获得更高纯度的物质，需要进行多次反复蒸馏。
在每次蒸馏中，上一次蒸馏的产物会作为下一次蒸馏的原料，经过多次反复蒸馏，可以逐渐提高纯度。
精馏的基本原理就是通过不同成分的沸点差异，利用加热、蒸发和冷凝的过程，实现对混合物的分离。
通过控制温度和时间，以及反复蒸馏的操作，可以获得更高纯度的物质。
精馏技术广泛应用于化工、制药、食品等领域，是一种高效、可靠的分离方法。

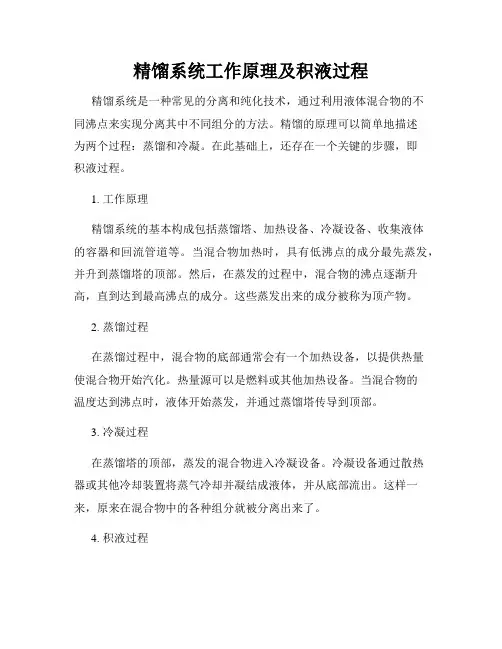

精馏系统工作原理及积液过程
精馏系统工作原理及积液过程精馏系统是一种常见的分离和纯化技术，通过利用液体混合物的不同沸点来实现分离其中不同组分的方法。
精馏的原理可以简单地描述为两个过程：蒸馏和冷凝。
在此基础上，还存在一个关键的步骤，即积液过程。
1. 工作原理精馏系统的基本构成包括蒸馏塔、加热设备、冷凝设备、收集液体的容器和回流管道等。
当混合物加热时，具有低沸点的成分最先蒸发，并升到蒸馏塔的顶部。
然后，在蒸发的过程中，混合物的沸点逐渐升高，直到达到最高沸点的成分。
这些蒸发出来的成分被称为顶产物。
2. 蒸馏过程在蒸馏过程中，混合物的底部通常会有一个加热设备，以提供热量使混合物开始汽化。
热量源可以是燃料或其他加热设备。
当混合物的温度达到沸点时，液体开始蒸发，并通过蒸馏塔传导到顶部。
3. 冷凝过程在蒸馏塔的顶部，蒸发的混合物进入冷凝设备。
冷凝设备通过散热器或其他冷却装置将蒸气冷却并凝结成液体，并从底部流出。
这样一来，原来在混合物中的各种组分就被分离出来了。
4. 积液过程在精馏过程中，积液是非常重要的一步。
积液是指蒸发和冷凝后形成的液体，通过积液的收集和分离，可以获得纯化后的产物。
具体的积液过程根据所需分离成分的沸点和分馏塔的设计来决定。
该过程通常包括回流和侧流两种操作。
回流是指将部分积液返回到蒸馏塔的顶部。
通过回流可以提高系统的效率，减少混合物中的不纯物质含量。
回流率的调节通常通过控制回流液体的流速来实现。
侧流是指从蒸馏塔中取出顶产物或底产物，实现进一步的分离。
侧流的选择和操作取决于所需的分离效果和产品纯度。
通过适当调节侧流的流速和位置，可以控制系统的操作和分离结果。
总之，精馏系统在众多工业领域中被广泛应用，用于分离液体混合物中的各种成分。
其工作原理由蒸馏、冷凝和积液过程组成，通过控制回流和侧流等操作来实现分离和纯化的目标。
精馏系统的高效性和多样性使其成为实验室、化工工业、石油化工等领域中不可或缺的分离技术。
(化工原理)精馏原理
精馏的原理和过程
原理
基于物质的沸点不同，通过加热和冷凝的方法，将不同沸点的物 质分离出来。
过程
将液体混合物加热至沸腾，产生的蒸汽在冷凝器中冷凝，再通过 回流装置将冷凝液返回精馏塔中，重复进行加热和冷凝的过程， 直至达到分离目的。
操作温度应根据进料组成 和产品要求进行选择，以
实现最佳分离效果。
操作压力应根据进料组成 和产品要求进行选择，以
实现最佳分离效果。
操作条件的优化
实验法
通过实验方法测定不同操作条件下的分离效果，找 出最优的操作条件。
模拟法
利用计算机模拟软件对精馏过程进行模拟，通过优 化算法找出最优的操作条件。
经济分析法
石油化工原料的制备
通过精馏技术可以制备石油化 工原料，如乙烯、丙烯等，这 些原料是生产塑料、合成橡胶 等材料的重要基础。
精馏在其他领域的应用
01
02
03
食品工业
精馏技术可用于食品工业 中，如分离果汁中的果糖 和乙醇饮料中的酒精等。
制药工业
精馏技术可用于药品的生 产和提纯，如分离抗生素、 维生素等。
精馏的分类
02
01
03
根据操作方式的不同，精馏可以分为连续精馏和间歇 精馏。
根据进料位置的不同，精馏可以分为侧线精馏、塔顶 精馏和塔底精馏。
根据操作压力的不同，精馏可以分为常压精馏、加压 精馏和减压精馏。
02
精馏塔的构造和工作原理
精馏塔的结构
塔体
进料板
塔板
溢流管
冷凝器
精馏塔的主要部分，用于 容纳待分离的液体混合物 和进行传热传质过程。
简述精馏原理。
简述精馏原理。
精馏原理是一种分离混合物中不同组分的方法，它基于不同组分的沸点不同，通过加热混合物，使其沸腾产生蒸汽，再通过冷凝使蒸汽凝结成液体，从而实现不同组分的分离。
精馏原理的基本过程是将混合物加热至其中某一组分的沸点，使其产生蒸汽，然后将蒸汽冷却，使其凝结成液体，从而分离出该组分。
这个过程中，需要使用精馏塔等设备，以便更好地控制温度和压力，从而实现更高效的分离。
在精馏过程中，不同组分的沸点差异越大，分离效果越好。
因此，精馏通常用于分离沸点差异较大的组分，如水和酒精、石油和天然气等。
此外，精馏还可以用于分离液体和气体混合物中的组分，如空气中的氧气和氮气。
精馏的实现需要控制温度和压力，以便使混合物中的某一组分沸腾，产生蒸汽。
在精馏塔中，通常会设置多个板子，以便在不同高度上进行分离。
当混合物进入塔时，它会在塔中不断上升，同时在不同高度上产生蒸汽。
这些蒸汽会在塔中与下降的冷凝液相遇，从而凝结成液体，分离出不同组分。
精馏的效率取决于多种因素，如温度、压力、塔板数目等。
通常情况下，温度越高，分离效率越高，但同时也会增加能量消耗和设备成本。
因此，在实际应用中，需要根据具体情况进行选择和调整。
精馏原理是一种基于沸点差异的分离方法，它通过加热混合物，使其产生蒸汽，再通过冷凝使蒸汽凝结成液体，从而实现不同组分的分离。
在实际应用中，需要根据具体情况进行选择和调整，以便实现更高效的分离。
精馏原理和流程
1－4精馏原理和流程1．掌握的内容：精馏分离过程原理及分析2．重点：精馏原理、精馏装置作用3．难点：精馏原理，部分气化和部分冷凝在实际精馏操作中有机结合的过程。
1.4.1 精馏原理精馏原理是根据图1-7所示的t-x-y图，在一定的压力下，通过多次部分气化和多次部分冷凝使混合液得以分离，以分别获得接近纯态的组分。
理论上多次部分气化在液相中可获得高纯度的难挥发组分，多次部分冷凝在气相中可获得高纯度的易挥发组分，但因产生大量中间组分而使产品量极少，且设备庞大。
工业生产中的精馏过程是在精馏塔中将部分气化过程和部分冷凝过程有机结合而实现操作的。
1.4.2 精馏装置流程一、精馏装置流程典型的精馏设备是连续精馏装置，包括精馏塔、冷凝器、再沸器等，如图1-8所示。
用于精馏的塔设备有两种，即板式塔和填料塔，但常采用的是板式塔。
连续精馏操作中，原料液连续送入精馏塔内，同时从塔顶和塔底连续得到产品（馏出液、釜残液），所以是一种定态操作过程。
二、精馏装置的作用精馏塔以加料板为界分为两段，精馏段和提馏段。
1．精馏段的作用加料板以上的塔段为精馏段，其作用是逐板增浓上升气相中易挥发组分的浓度。
2．提馏段的作用包括加料板在内的以下塔板为提馏段，其作用逐板提取下降的液相中易挥发组分。
3．塔板的作用塔板是供气液两相进行传质和传热的场所。
每一块塔板上气液两相进行双向传质，只要有足够的塔板数，就可以将混合液分离成两个较纯净的组分。
4．再沸器的作用其作用是提供一定流量的上升蒸气流。
5．冷凝器的作用其作用是提供塔顶液相产品并保证有适当的液相回流。
回流主要补充塔板上易挥发组分的浓度，是精馏连续定态进行的必要条件。
精馏是一种利用回流使混合液得到高纯度分离的蒸馏方法。
1－5两组分连续精馏的计算1．掌握的内容：(1)精馏塔物料衡算的应用。
(2)操作线方程和q线方程及其在x-y图上的作法和应用。
(3)理论板和实际板数的确定（逐板计算法和图解法）、塔高和塔径的计算。
化工原理精馏
化工原理精馏
精馏是化工过程中常用的分离方法，用于将混合物中的组分按照其挥发性分离为不同纯度的产品。
精馏过程中，混合物首先加热至沸腾点，然后将生成的蒸气输送到冷凝器中进行冷凝。
冷凝后，液体收集器中会得到不同纯度的产品。
精馏过程基于混合物中不同组分的挥发性差异。
挥发性大的组分在加热后较早转化为蒸气，而挥发性小的组分则在较高温度下才蒸发。
经过冷凝后，收集器中会得到高挥发性组分的纯产品。
余下的低挥发性组分则在塔底收集。
精馏过程中，塔是一个重要的设备。
塔内通常包括填料或板片，用于增大接触面积，促进挥发和冷凝。
高挥发性组分在塔上部可迅速逸出，而低挥发性组分则被慢慢分离。
精馏还可用于提纯液体产品。
通过多级精馏，可以获得更高纯度的产品。
多级精馏是基于挥发性差异的温度差异实现的，每一级都以前一级的塔顶产品作为进料。
总之，精馏是一种重要的化工分离方法，通过控制温度和塔内工艺参数，可以将混合物分离为不同纯度的产品。
精馏的原理是什么
精馏的原理是什么
精馏是一种物质分离和纯化的方法，它基于不同物质的沸点差异来进行分离。
在精馏过程中，液体混合物首先被加热至沸点，然后蒸气被冷凝成液体，最终得到纯净的物质。
精馏的原理可以通过以下几个步骤来解释：
首先，将混合物加热至沸点。
在混合物中，不同成分的沸点是不同的，因此加热后会先蒸发沸点较低的成分。
这样，混合物中的不同成分就会被分离开来。
其次，蒸气被冷凝成液体。
经过加热后，蒸气会被导入冷却器中，冷却器中的温度低于混合物的沸点，使蒸气迅速冷凝成液体。
这样，不同成分的液体就可以被收集到不同的容器中。
最后，得到纯净的物质。
经过精馏过程，不同成分被分离开来，最终得到的液体就是纯净的物质。
精馏的原理可以通过以上步骤简单地解释清楚。
在实际应用中，精馏是一种非常有效的分离和纯化方法，广泛应用于化工、制药、食品加工等领域。
总的来说，精馏的原理是基于不同物质的沸点差异来进行分离和纯化的。
通过加热、冷凝等步骤，混合物中的不同成分可以被有效地分离开来，最终得到纯净的物质。
这种原理不仅在实验室中有着重要的应用，也在工业生产中发挥着重要的作用。
精馏分离的方法及原理
精馏分离的方法及原理精馏是一种常用的分离、纯化液体混合物的方法，其基本原理是根据混合物中各组分的沸点差异，利用蒸馏和冷凝的过程将混合物分解成不同沸点的组分，实现组分的分离。
精馏分离可以广泛应用于化学、石油、食品等工业领域。
1.塔板精馏法：塔板精馏是将混合物加热蒸发后，通过塔板将蒸汽与液体分离，进而进行组分分离的方法。
它的原理是利用塔板在塔内建立多个汽液接触面，使得混合物中的易挥发组分沿塔板上升，并在顶部冷凝器中凝结，形成精馏产物；而不易挥发组分则沿塔板下降，直至收集器中。
2.填料塔精馏法：填料塔精馏是将填充物（如网状塔板、珠状填料、环状填料等）填满在塔内，通过填料的大表面积，增加液体与气体之间的接触面积，从而提高分离效果的方法。
原理是混合物进入填料塔后，气体组分在填料中上升，与液体相接触并吸收液体中挥发性组分，从而实现组分的分离。
3.连续精馏法：连续精馏是指在一个装置内实现连续分离液体混合物的方法。
其原理是将进料液体在蒸发器中加热蒸发，蒸气经过冷凝器冷凝为液体，部分液体回流至蒸发器，形成循环。
经过多次循环，逐渐将易挥发组分与不易挥发组分分离开。
4.批量精馏法：批量精馏是指将混合液体一次性加热至沸腾，通过一次的蒸发冷凝过程实现组分的分离的方法。
其原理是将混合物加热至其中一种组分的沸点，使其蒸发成为蒸气，然后将蒸汽冷凝成液体，达到分离不同组分的目的。
总结来说，精馏分离的方法都是基于混合物中各组分的沸点差异，通过加热蒸发和冷凝的过程，将易挥发组分从不易挥发组分中分离出来。
塔板精馏和填料塔精馏利用塔板和填料将混合物分解成不同沸点的组分，连续精馏利用循环提高分离效果，而批量精馏则一次性将混合物加热至沸点实现分离。
这些方法在实际应用中根据不同的混合物性质和要求选择使用，可以实现高效、纯度较高的组分分离。
精馏的基本概念
精馏的基本概念精馏的基本概念精馏是一种分离混合物中不同组分的方法，其原理是利用不同组分在液态和气态之间转化时的沸点差异。
在精馏过程中，混合物被加热至沸腾，然后通过冷凝器冷却，使得不同组分在液态和气态之间转化，并被收集。
一、精馏的原理1. 沸点差异原理精馏原理基于混合物中各组分沸点的差异。
当混合物被加热至其沸点时，其中具有较低沸点的组分首先蒸发，形成蒸汽。
这些蒸汽通过冷凝器冷却并变为液体，从而单独收集每个组分。
2. 热力学原理精馏还遵循热力学规律。
当两种或多种组分混合时，它们会自发地向着更稳定的状态转化。
因此，在混合物中存在着一种趋势，即使在相同温度下也会使其中某些组分具有更高的浓度。
二、精馏过程1. 简单批量蒸馏简单批量蒸馏是最基本的精馏方法。
在这种情况下，混合物在一个容器中被加热，然后通过一个冷凝器进行冷却，并收集不同组分。
这种方法通常用于分离液态混合物。
2. 稳态蒸馏稳态蒸馏是一种连续操作的精馏方法。
混合物被加热并注入塔中，然后沿着塔向上流动。
在塔的不同层次上，存在着不同的温度和压力条件，使得不同组分可以逐步分离。
3. 气相色谱法气相色谱法是一种高效、快速、准确的精馏技术。
它利用气体载体将混合物中的组分带到某个检测器中进行检测。
该技术广泛应用于化学、制药和食品工业等领域。
三、应用领域1. 化学工业在化学工业中，精馏广泛应用于提纯化学品和制备高纯度试剂。
2. 石油工业石油工业使用精馏来提取原油中的各种组分，并将其转化为成品油。
3. 食品工业食品工业中，精馏用于提取香料和调味品中的各种化合物，以及酿造酒类和饮料。
4. 制药工业制药工业使用精馏来提取药物中的活性成分，并将其纯化为高纯度药物。
四、总结精馏是一种分离混合物中不同组分的方法，其原理基于沸点差异和热力学规律。
精馏过程包括简单批量蒸馏、稳态蒸馏和气相色谱法等。
该技术广泛应用于化学、石油、食品和制药等领域。
