三端稳压管怎么接线及方法说明

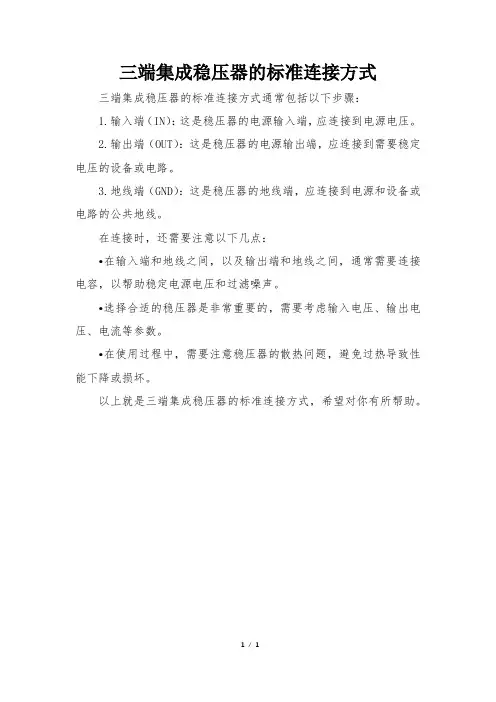

三端集成稳压器的标准连接方式
三端集成稳压器的标准连接方式三端集成稳压器的标准连接方式通常包括以下步骤：
1.输入端（IN）：这是稳压器的电源输入端，应连接到电源电压。
2.输出端（OUT）：这是稳压器的电源输出端，应连接到需要稳定电压的设备或电路。
3.地线端（GND）：这是稳压器的地线端，应连接到电源和设备或电路的公共地线。
在连接时，还需要注意以下几点：
•在输入端和地线之间，以及输出端和地线之间，通常需要连接电容，以帮助稳定电源电压和过滤噪声。
•选择合适的稳压器是非常重要的，需要考虑输入电压、输出电压、电流等参数。
•在使用过程中，需要注意稳压器的散热问题，避免过热导致性能下降或损坏。
以上就是三端集成稳压器的标准连接方式，希望对你有所帮助。
1/ 1。
串联型三极管稳压电路
串联型三极管稳压电路1.电路构成用三极管V代替图8.2中的限流电阻Ｒ，就得到图8.3所示的串联型三极管稳压电路。
在基极电路中，V DZ与Ｒ组成参数稳压器。
图 8.3 串联型三极管稳压电路2. 工作原理〔实验〕：①按图8.3连接电路，检查无误后，接通电路。
②保持输入电压U i不变，改变R L，观察U0。
③保持负载R L不变，改变U L，观察U0。
结论：输出电压U0基本保持不变。
该电路稳压过程如下：（１）当输入电压不变，而负载电压变化时，其稳压过程如下：（２）当负载不变，输入电压U增加时，其稳压过程如下：（３）当ＵＩ增加时，输出电压Ｕ０有升高趋势，由于三极管Ｔ基极电位被稳压管ＤＺ固定，故Ｕ０的增加将使三极管发射结上正向偏置电压降低，基极电流减小，从而使三极管的集射极间的电阻增大，ＵＣＥ增加，于是，抵消了Ｕ０的增加，使Ｕ０基本保持不变．上述电路虽然对输出电压具有稳压作用，但此电路控制灵敏度不高，稳压性能不理想。
8.3.2 带有放大环节的串联型稳压电路1．电路组成在图8.3电路加放大环节．如图8.4所示。
可使输出电压更加稳定。
图８．４带放大电路的串联型稳压电路取样电路：由Ｒ1、ＲP、Ｒ2组成，当输出电压变大时，取样电阻将其变化量的一部分送到比较放大管的基极，基极电压能反映出电压的变化，称为取样电压；取样电压不宜太大，也不宜太小，若太大，控制的灵敏度下降；若太小，带负载能力减弱。
基准电路：由ＲZ、V DＺ组成，给V２发射极提供一个基准电压，ＲZ为限流电阻，保证V DＺ有一个合适的工作电流。
比较放大管V2：Ｒ4既是V２的集电极负载电阻，又是V１的基极偏置电阻，比较放大管的作用是将输出电压的变化量，先放大，然后加到调整管的基极，控制调整管工作，提高控制的灵敏度和输出电压的稳定性。
调整管V１：它与负载串联，故称此电路为串联型稳压电路，调整管V１受比较放大管控制，集射极间相当于一个可变电阻，用来抵消输出电压的波动。

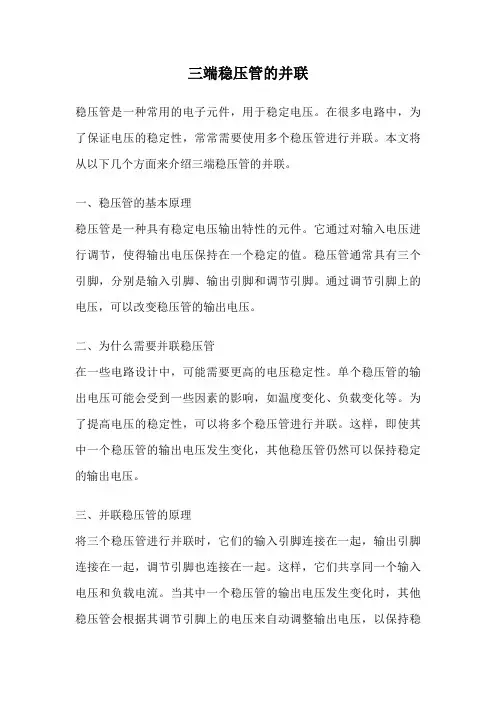

三端稳压管的并联
三端稳压管的并联稳压管是一种常用的电子元件，用于稳定电压。
在很多电路中，为了保证电压的稳定性，常常需要使用多个稳压管进行并联。
本文将从以下几个方面来介绍三端稳压管的并联。
一、稳压管的基本原理稳压管是一种具有稳定电压输出特性的元件。
它通过对输入电压进行调节，使得输出电压保持在一个稳定的值。
稳压管通常具有三个引脚，分别是输入引脚、输出引脚和调节引脚。
通过调节引脚上的电压，可以改变稳压管的输出电压。
二、为什么需要并联稳压管在一些电路设计中，可能需要更高的电压稳定性。
单个稳压管的输出电压可能会受到一些因素的影响，如温度变化、负载变化等。
为了提高电压的稳定性，可以将多个稳压管进行并联。
这样，即使其中一个稳压管的输出电压发生变化，其他稳压管仍然可以保持稳定的输出电压。
三、并联稳压管的原理将三个稳压管进行并联时，它们的输入引脚连接在一起，输出引脚连接在一起，调节引脚也连接在一起。
这样，它们共享同一个输入电压和负载电流。
当其中一个稳压管的输出电压发生变化时，其他稳压管会根据其调节引脚上的电压来自动调整输出电压，以保持稳定性。
四、并联稳压管的优势通过并联稳压管，可以提高电路的稳定性和可靠性。
当其中一个稳压管失效时，其他稳压管仍然可以继续工作，保证电路正常运行。
并联稳压管还可以分担负载电流，减少单个稳压管的负载压力，延长其使用寿命。
此外，通过并联不同规格的稳压管，还可以实现更宽范围的输出电压选择。
五、并联稳压管的注意事项在并联稳压管时，需要注意稳压管的参数匹配。
不同型号的稳压管具有不同的工作电流、输出电压范围等参数。
为了保证并联稳压管正常工作，应选择参数相近的稳压管。
此外，还需要合理设计稳压管的散热系统，保证稳压管在工作时不过热。
六、总结通过对三端稳压管的并联，可以提高电路的稳定性和可靠性。
并联稳压管可以分担负载压力，延长使用寿命，并且能够实现更宽范围的输出电压选择。
在进行并联稳压管时，需要注意参数匹配和散热设计。

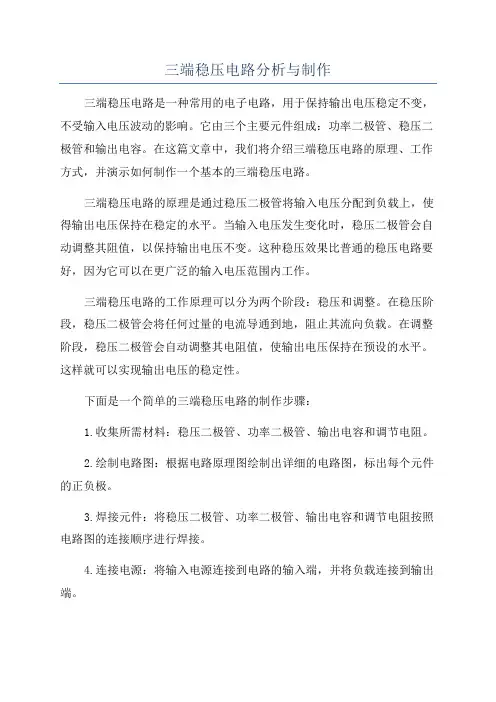

三端稳压电路分析与制作
三端稳压电路分析与制作
三端稳压电路是一种常用的电子电路，用于保持输出电压稳定不变，不受输入电压波动的影响。
它由三个主要元件组成：功率二极管、稳压二极管和输出电容。
在这篇文章中，我们将介绍三端稳压电路的原理、工作方式，并演示如何制作一个基本的三端稳压电路。
三端稳压电路的原理是通过稳压二极管将输入电压分配到负载上，使得输出电压保持在稳定的水平。
当输入电压发生变化时，稳压二极管会自动调整其阻值，以保持输出电压不变。
这种稳压效果比普通的稳压电路要好，因为它可以在更广泛的输入电压范围内工作。
三端稳压电路的工作原理可以分为两个阶段：稳压和调整。
在稳压阶段，稳压二极管会将任何过量的电流导通到地，阻止其流向负载。
在调整阶段，稳压二极管会自动调整其电阻值，使输出电压保持在预设的水平。
这样就可以实现输出电压的稳定性。
下面是一个简单的三端稳压电路的制作步骤：
1.收集所需材料：稳压二极管、功率二极管、输出电容和调节电阻。
2.绘制电路图：根据电路原理图绘制出详细的电路图，标出每个元件的正负极。
3.焊接元件：将稳压二极管、功率二极管、输出电容和调节电阻按照电路图的连接顺序进行焊接。
4.连接电源：将输入电源连接到电路的输入端，并将负载连接到输出端。
5.调试电路：通电后，用万用表测试输出电压是否在预设范围内，如果不在范围内，可以调整调节电阻的阻值来调节输出电压。
6.测试电路：最后，通过连接负载来测试电路是否正常工作，输出电压是否稳定。
总结：。
三端稳压管的使用方法讲解，轻松实现5v12v17v电源设计
三端稳压管的使⽤⽅法讲解，轻松实现5v12v17v电源设计这⼏天我们都讲述了稳压电源的设计，⽽且使⽤家⾥的220v电⽹电源制作的，今天给⼤家分享⼀个⽤直流电实现稳压效果的电路讲解，这次设计出来的电源不但能够产⽣正12v的稳定电压⽽且还能够产⽣负12v的稳压电源设计，怎么样还不错吧，给⼤家⼀个通⽤电路，在使⽤的时候想产⽣多少伏的电压就⽤多少伏的稳压管就可以了。
先来了解⼀下我们的三端稳压器三端稳压器从左往右开始数第⼀个为带⾦属外壳的稳压器，由于集电极的⾯积较⼤，因此能够⼤功率的⼯作，第⼆个图⽚是我们常见到的三端稳压管的形状，下⾯有三个输出引脚，在图中我们也能够很清晰地看到各个引脚的功能，第三张图⽚就是我们在电路中见到的形式，总之这三张图⽚就是为了描述三端稳压管三个引脚的功能。
三端稳压管⼤体上可以分为两⼤种分别为78xx系列还有79xx系列，其中前者使输出稳定正电压xx表⽰的稳定电压数值，例如7805那就是5v的稳压管，7812就是12v的稳压管，79系列的也是如此但是稳定电压的是负值，例如7905这⾥的输出稳定电压值就是负5v，7912这⾥的输出稳定电压值就是负12v。
7812稳压管三端稳压管的种类还是⽐较多的，⼀般在5-24v之间，像5V、6V、7V、8V、9V、10V、12V、15V、18V和24V都是我们在电路设计中经常会⽤到的，负电压也是如此，可以认为这两个管⼦是互补对称的。
那么三端稳压管的通⽤电路是什么样的呢？来看下常⽤原理图电路图还是⽐较简单的，我们可以很直观的看到有电容C1、C0、还有三端稳压管，这⾥的三端稳压管选⽤⼏伏的，那么输出电压就对应⼏伏的，此外我们在选⽤的时候，电容C1和C0都不宜过⼤，⼀般C1取0.33uf，C0取0.1uf，如果在设计的过程中材料急缺，没有电容，不加也是可以的，但是输出端的电压波形不是很好，也是能够实现稳压只是效果不好。
此外还要注意⼀下，由于三端稳压管只能实现降压稳压，所以输⼊电压⼀定要⼤于输出电压，⼀般要⾼于输出电压2v左右，在2v-5v之间都是效果较好的，⼤家可以根据实际情况进⾏选择。

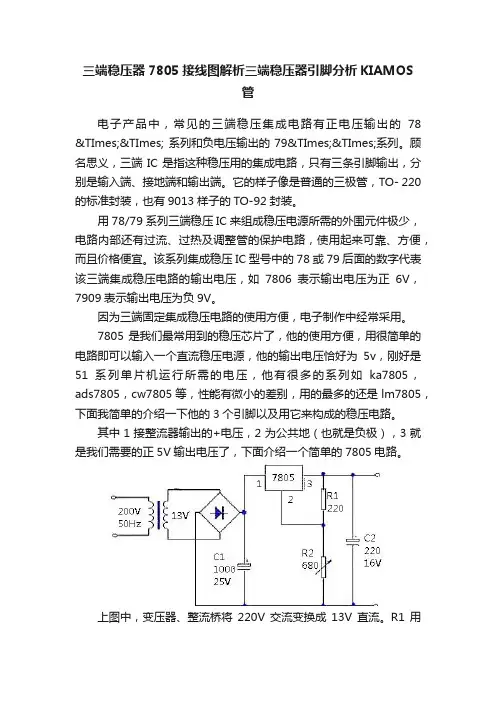

三端稳压器7805接线图解析三端稳压器引脚分析KIAMOS管
三端稳压器7805接线图解析三端稳压器引脚分析KIAMOS管电子产品中，常见的三端稳压集成电路有正电压输出的78 &TImes;&TImes; 系列和负电压输出的79&TImes;&TImes;系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子像是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
7805是我们最常用到的稳压芯片了，他的使用方便，用很简单的电路即可以输入一个直流稳压电源，他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压，他有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别，用的最多的还是lm7805，下面我简单的介绍一下他的3个引脚以及用它来构成的稳压电路。
其中1接整流器输出的+电压，2为公共地（也就是负极），3就是我们需要的正5V输出电压了，下面介绍一个简单的7805电路。
上图中，变压器、整流桥将220V交流变换成13V直流。
R1用220Ω，R2用680Ω的这个是用来调节输出电压的。
输出电压公式Uo≈Uxx（1+R2/R1），此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。
此三端集成稳压集成电路lm7805最大输入电压为35V，输入输出差需保持2V以上，这样该电路中因为稳压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。
此电路的精度一般可达到0.04以上，用lm7805就能满足一般需求了。
三端稳压管稳压电路设计方法及案例分析
三端稳压管稳压电路设计方法及案例分析1.直流稳压电源组成直流稳压电源能把220V的工频交流电转换为极性和数值均不随时间变化的直流电，其结构框图如图1.24所示。
图1.24 直流稳压电源的组成由图可知，直流稳压电源一般由变压器、整流电路、滤波电路和稳压电路4 部分组成。
各部分作用如下：电源变压器的作用是为用电设备提供合适的交流电压，如本项目中采用的变压器可实现220V输入、双18伏交流电输出，由于在电工基础中已经涉及，在这儿就不再作详细介绍；整流器的作用是把交流电变换成单相脉动的直流电；滤波器的功能是把单相脉动直流电变为平滑的直流电；稳压器的作用是克服电网电压、负载及温度变化所引起的输出电压的变化，提高输出电压的稳定性。
直流稳压电源的原理图也是由上述 4 部分组成，如图1.25 所示。
图1.25双15V输出直流稳压电源原理图器件清单见表1-2。
表1-2音频放大电路输入级器件清单接下来介绍整流电路、滤波电路及稳压电路的组成及工作原理。
2.整流电路⑴单相半波整流电路图1.26(a)所示为单相半波整流电路。
由于流过负载的电流和加在负载两端的电压只有半个周期的正弦波，故称半波整流。
由图 1.26(b)所示波形可知，半波整流把图像的负半周削掉了，整流后电压的有效值接近整流前的一半，效率低，故一般不采用半波整流。
⑵单相桥式整流电路图1.27(a)所示为单相桥式整流电路；图1.27(b)为等效画法，其中VD1～VD4为四个整流二极管，也常称之为整流桥；图1.27(c)为波形图。
桥式整流电路各参数计算如下。
①输出平均电压)(AV O U 。
由o u 波形可知，桥式整流是半波整流的2倍，即22)(9.022U U U AV O ≈=π(a) 半波整流电路 (b) 波形图图1.26 半波整流电路及波形(a) 单相桥式整流电路 (b) 等效画法 (c) 波形图图1.27 整流电路及波形②流过二极管的平均电流 ID(A V)。
电路识图47-三端稳压集成电路分析
电路识图47-三端稳压集成电路分析下图所示是三端稳压集成电路典型应用电路。
A1是三端稳压集成电路，它接在整流、滤波电路之后，输入A1的是未稳定的直流工作电压，输出的是经过稳定的直流工作电压。
一、三端稳压集成电路引脚分析1、1脚是集成电路的直流电压输入引脚，从整流、滤波电路输出的未稳定直流电压从这一引脚输入到A1内电路中。
2、2脚是接地引脚，在典型应用电路中接地，如果需要进行直流输出电压的调整时，该引脚不直接接地。
3、3脚是稳定直流电压输出引脚，其输出的直流电压加到负载电路中。
二、电路中各电子元器件的作用1、电路中的C1为滤波电容，其容量比较大。
2、C2是高频滤波电容，用来克服C1的感抗特性。
3、C3是三端集成稳压电路输出端滤波电容，一般容量较小。
三、三端稳压集成电路1、三端稳压集成电路基本知识外形特性三根引脚，与普通三极管相近，标准封装是TO-220封装，也有TO-92封装。
系列78系列和79系列散热片要求小功率运用时不用散热片。
但大功率运用时在三端稳压集成电路上需要安装足够大的散热器，否则稳压管温度过高，稳压性能将变差，甚至损坏。
输出电压规格5V、6V、8V、9V、12V、15V、18V、24V；-5V、-6V、-8V、-9V、-12V、-15V、-18V、-24V输入电压范围上限可达30V，为保证工作可靠性，输入电压应比输出电压高3~5V，过高的输入电压将导致器件严重发热，甚至损坏；同时输入电压也不能比输出电压低2V，否则稳压性能不好。
保护电路该稳压集成电路内部设有过流、过热及调整管保护电路。
2、78系列和79系列说明78系列78系列为正极性三端稳压集成电路，输出正极性直流电压。
78后面的两位数字表示输出电压。
例如7805表示输出+5V，7815表示输出+15V。
79系列78系列为负极性三端稳压集成电路，输出负极性直流电压。
79后面的两位数字表示输出电压。
例如7905表示输出-5V，7915表示输出-15V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三端稳压管怎么接线及方法说明
三端稳压管工作原理三端稳压管分固定稳压和可变稳压2种。
一、三端固定稳压管工作原理1、三端固定稳压IC有正输出（78系列）和负输出（79系列）两种类型。
2、78系列原理图：
3、工作原理：上图与一般分立件组成的串联调整式稳压电源十分相似，不同的是增加了启动电路，恒流源以及保护电路，为了使稳压器能在比较大的电压变化范围内正常工作，在基准电压形成和误差放大部分设置了恒流源电路，启动电路的作用就是为恒流源建立工作点。
Rsc是过流保护取样电阻RA、RB组成电压取样电路实际路是由一个电阻网络构成，在输出电压不同的稳压器中，采用不同的串、并联接法，形成不同的分压比。
通过误差放大之后去控制调整管的工作状态，以形成和稳定一系列预定的输出电压，因此在图中将RA画成可变电阻形式。
79系列稳压器也是一种串联调整式稳压电源，但它的调整管处于共射工作状态，属集电极输出型稳压电路，其工作原理与78系列类似。
二、三端可变稳压管工作原理1、作为输出电压可变的集成三端稳压管也有正输出和负输出两种类型。
2、以三端稳压管LM317为例原理图：
3、工作原理：LM317的输出电压（也就是稳压电源的输出电压）U0为两个电压之和，即
A、B两点之间的电压和加在R2上的电压，而IR2实际上是两路电流之和，UR1为恒定电压1.25V，R1是一个固定电阻，所以，IR1是一个恒定的电流。
另一路是LM317调整端流出的电流ID，LM317稳定工作时，它的值基本上恒定。
调节R2，则，UR2=R*IR2是随R2变化的，可见，输出电压可以通过R2调节。
另外，LM317内含保护功能、工作稳定可靠等。
