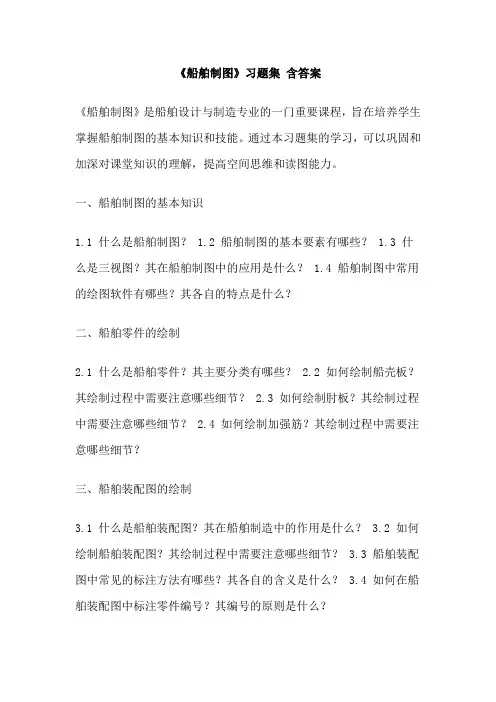

《船舶制图》习题集含答案《船舶制图》是船舶设计与制造专业的一门重要课程，旨在培养学生掌握船舶制图的基本知识和技能。
通过本习题集的学习，可以巩固和加深对课堂知识的理解，提高空间思维和读图能力。
一、船舶制图的基本知识1.1 什么是船舶制图？ 1.2 船舶制图的基本要素有哪些？ 1.3 什么是三视图？其在船舶制图中的应用是什么？ 1.4 船舶制图中常用的绘图软件有哪些？其各自的特点是什么？二、船舶零件的绘制2.1 什么是船舶零件？其主要分类有哪些？ 2.2 如何绘制船壳板？其绘制过程中需要注意哪些细节？ 2.3 如何绘制肘板？其绘制过程中需要注意哪些细节？ 2.4 如何绘制加强筋？其绘制过程中需要注意哪些细节？三、船舶装配图的绘制3.1 什么是船舶装配图？其在船舶制造中的作用是什么？ 3.2 如何绘制船舶装配图？其绘制过程中需要注意哪些细节？ 3.3 船舶装配图中常见的标注方法有哪些？其各自的含义是什么？ 3.4 如何在船舶装配图中标注零件编号？其编号的原则是什么？四、船舶制图的应用4.1 船舶制图在船舶设计与制造中的应用有哪些？ 4.2 如何利用计算机辅助设计软件进行船舶制图？其优点是什么？ 4.3 船舶制图在船舶维修与维护中的应用有哪些？ 4.4 如何根据船舶图纸进行零件加工和装配？答案：一、 1.1 船舶制图是利用图形符号和技术文件等手段，表达船舶设计和制造过程中的各种信息和要求。
1.2 基本要素包括图框、图线、尺寸标注、技术要求等。
1.3 三视图是从三个不同角度观察同一个物体，用三个相互垂直的平面投影图表示物体的外形。
在船舶制图中，三视图主要用于表达船体外形和结构。
1.4 常用的绘图软件包括AutoCAD、SolidWorks、CATIA等。
AutoCAD主要用于二维绘图，SolidWorks和CATIA可用于三维建模和绘图。
二、 2.1 船舶零件包括板材、型材、管道、法兰、螺栓等。
分类根据其材质、形状、尺寸等。
大连理工大学智慧树知到“船舶与海洋工程”《船舶制图》网课测试题答案3
大连理工大学智慧树知到“船舶与海洋工程”《船舶制图》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.船体图样采用的图纸幅面，A3图纸面积是A4图纸的()倍。
A.1B.2C.3D.42.画型线图时须作格子线。
()A.错误B.正确3.将船体对称划分的是哪个平面?()A.基平面B.中线面C.中站面D.横剖面4.舱底视图是沿最下层甲板平台的下表面剖切船体后得到的俯视图。
()A.错误B.正确5.尾垂线是根据不同船型和要求，通过某一固定点所作的横向平面与中线面的交线，这些固定点包括()。
A.船体型表面最后端点B.设计水线后端点C.设计水线与舵柱后缘的交点D.设计水线与舵杆中心线的交点6.水密舱壁、水密围壁的投影用()表示。
A.轨道线B.粗点画线C.细虚线D.波浪线7.明细栏设置在标题栏的()，按()的顺序填写。
A.上方B.下方C.由上而下D.由下而上8.大型船舶同一底部分段再划分分段时，在分段划分图中注明C来表示左侧分段。
()A.错误B.正确9.肘板常用作连接构件之用。
()A.错误B.正确10.图样上一般应具有标题栏、反向代号栏和附加栏。
()A.错误B.正确11.以下不属于外板接缝线的是()。
A.构件交线B.边接缝线C.端接缝线D.分段接缝线12.绘制船体图样的时候，一般规定有哪些?()A.使船首在左，船尾在右B.使船首在右，船尾在左C.使船体的对称平面平行正投影面D.使通过船舶设计水线的平面平行水平投影面13.总布置图中没有主要量度栏。
()A.错误B.正确14.沿船长方向定位的构件，以靠近船侧一遍为理论线。
()A.错误B.正确15.()是外板纵向接缝的投影。
A.边接缝线B.端接缝线C.分段接缝线D.以上均不对第2卷一.综合考核(共15题)1.焊缝形式是否取决于焊接接头形式?()A.是B.否2.对于总布置图的绘制，下列说法正确的是?()A.当船舶甲板层数较多时，则视图可布置在两张或两张以上的图纸上B.为便于绘图，肋位上下应对齐C.主要量度栏一般布置在图纸的右下方D.在侧面图、舱底平面图中画出表示液舱的对角线3.型线图绘制的精确程度直接影响航海性能计算的准确性和船体建造的质量。
大工18春《船舶制图》在线作业2
大工18春《船舶制图》在线作业2------------------------------------------------------------------------------------------------------------------------------(单选题)1:板材标注前面有符号“L”表示该板材为（）。
A:平直板B:折边板材C:弯曲板正确答案:(单选题)2:总布置图中，链索的简化线一般用（）表示。
A:粗单点画线B:细双点画线C:细实线D:粗实线正确答案:(单选题)3:型线图的绘制不包括以下哪个内容？（）A:三视图B:型值表C:静水力曲线图D:主尺度列表正确答案:(单选题)4:要详尽地表示全船舱室、设备、门、窗、扶梯等布置情况的是（）阶段。
A:初步设计B:详细设计正确答案:(单选题)5:型线图中船舶置于（）位置。
A:横倾B:尾倾C:首倾D:正浮正确答案:(多选题)1:关于船体总布置图的绘制，说法正确的（）？A:根据型线图给出的数据绘制外形轮廓B:主要量度栏一般布置在图纸的左上方C:肋位上下应对齐D:侧面图中液舱需绘出对角线正确答案:(多选题)2:对于型材的符号表示，正确的有哪些？（）A:用“-”表示角钢。
B:用“L”表示扁钢。
C:用“I”表示工字钢。
D:用“⊥”表示T 型材。
正确答案:(多选题)3:绘制船舶图样的时候，一般使（）。
A:船首在左，船尾在右。
B:船首在右，船尾在左。
C:船舶置于正浮位置。
------------------------------------------------------------------------------------------------------------------------------D:船舶置于首倾位置。
正确答案:(多选题)4:下列说法错误的有哪些？（）A:甲板型表面与中线面的交线为甲板边线B:位于中站面处的横剖面为中横剖面C:平行于基平面的水平面与船体型表面的交线为水线D:平行于中线面的剖切平面与船体型表面的交线为横剖线正确答案:(多选题)5:型线图的常用概念正确的有哪几项？（）A:基平面是将船体对称划分。
船舶制图答案
船舶制图答案【篇一：船体结构与制图习题答案】用途分为哪些种？运输船，工程船，渔业船，港务船，战斗舰艇，海洋调查船，辅助舰艇2．运输船舶有哪些种类？客船: 运输船舶干货船货船液货船渡船3．杂货船、散货船、集装箱船、油船各有什么特点？杂货船是一种载运包装、袋装、桶装的普通杂物船，多数为不定期的货船。
它都为单螺旋桨船，具有2~3层甲板和双层底。
杂货船货舱的数目视船的大小而定大型杂货船有货舱4~6个。
散货船是专门装运谷物、煤和矿砂船德国散货的船舶。
如果散货船的货源充足，装载量大，可用大抓斗、吸粮机、装煤机和皮带输送机等装卸货物。
它比杂货船的装卸速度快，运输效率高。
散货船都为单价板双底层的尾机型船，货舱口比杂货船宽大。
集装箱船是装载规格统一的标准货箱的货船，因此没有普通杂货船装载货物的缺点。
集装箱船适宜于航线长，转口多，联运方便的港口。
集装箱船的特点是货舱内河甲板上堆装规格统一的标准货箱，货舱口宽而长，多数依靠港口专用的期货机装卸，少数也与自带起货装置的。
油船是装运石油产品的液体货舱，油船对防火防爆的要求特别高，是有分别装在各个油密的货舱内，一口油泵和输油管进行装卸。
油船都为单层甲板单层底的尾机型船。
油船的干舷较小，满载时甲板接近水面，容易上浪，设有从尾楼至桥楼或首楼的步桥供船员安全通过。
4．船体受到哪些外力的作用？会产生哪些变形？应具备哪几种强度？外力作用：船体的总纵弯曲和作用在船体上的局部载荷和其他受力情况。
产生横向、纵向以及局部形变应具备总纵强度、横向强度、局部强度、扭转强度。
5．船体机构骨架形式有哪几种?各有什么特点？分别适用于哪些船舶？纵骨架式横骨架式混合骨架式纵骨架式:板格的长边眼船长方向，短边沿船宽方向，纵向骨材的间距小而横向衍材的间距大，它的优点是多数骨材纵向布置，骨材参与船梁抵抗向弯曲的有效面积，提高了船梁的纵向抗弯能力，增加了船体的总纵强度。
并且由于纵向骨材布置较密，可以提高板对总纵弯曲压缩力的稳定性。
《船舶制图》习题集 含答案

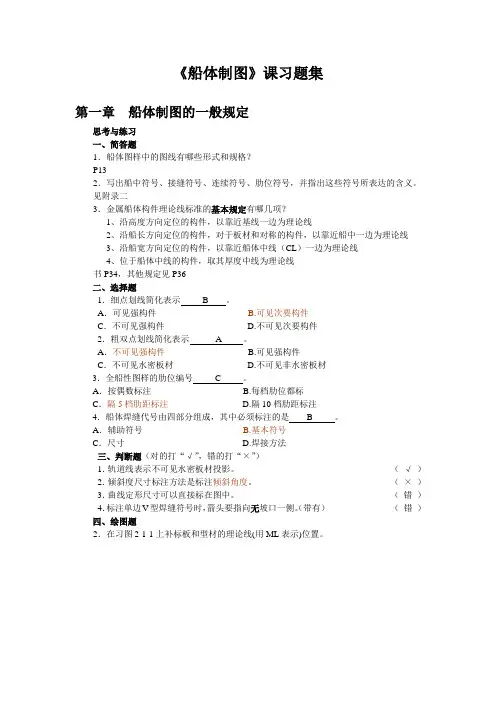

《船体制图》课习题集第一章船体制图的一般规定思考与练习一、简答题1．船体图样中的图线有哪些形式和规格？P132．写出船中符号、接缝符号、连续符号、肋位符号，并指出这些符号所表达的含义。
见附录二3．金属船体构件理论线标准的基本规定有哪几项？1、沿高度方向定位的构件，以靠近基线一边为理论线2、沿船长方向定位的构件，对于板材和对称的构件，以靠近船中一边为理论线3、沿船宽方向定位的构件，以靠近船体中线（CL）一边为理论线4、位于船体中线的构件，取其厚度中线为理论线书P34，其他规定见P36二、选择题1．细点划线简化表示 B 。
A．可见强构件 B.可见次要构件C．不可见强构件 D.不可见次要构件2．粗双点划线简化表示 A 。
A．不可见强构件 B.可见强构件C．不可见水密板材 D.不可见非水密板材3．全船性图样的肋位编号 C 。
A．按偶数标注 B.每档肋位都标C．隔5档肋距标注 D.隔10档肋距标注4．船体焊缝代号由四部分组成，其中必须标注的是 B 。
A．辅助符号 B.基本符号C．尺寸 D.焊接方法三、判断题（对的打“√”，错的打“×”）1．轨道线表示不可见水密板材投影。
（√）2．倾斜度尺寸标注方法是标注倾斜角度。
（×）3．曲线定形尺寸可以直接标在图中。
（错）4．标注单边V型焊缝符号时，箭头要指向无坡口一侧。
（带有）（错）四、绘图题2．在习图2-1-1上补标板和型材的理论线(用ML表示)位置。
习图2-1-1 理论线位置标注练习第二章型线图思考与练习一、简答题1．定线曲面与变线曲面的区别？甲板和外板分别属于哪种曲面？1、如果母线在运动过程中，如果形状和大小不改变，则形成的曲线面称为定线曲面（甲板）2、如果母线在运动过程中，如果形状和大小是变化的，则形成的曲线面称为变线曲面（外板）2．简述型线图三视图的组成？纵剖线图横剖线图半宽水线图3 .船体主尺度有哪几项？分别用什么符号表示？总长L OA 设计水线长L WL （与船的性能有关）垂线间长L PP （画型线图）型宽B 型深H 吃水T在设计水线处的最大宽度船长中点处从龙骨基线到满载（设计）水线的垂直距离干舷F 从设计水线到甲板边板顶面边缘的垂直距离F=H-T+t(甲板厚度)4. 型线的精确性体现在哪三个方面？光顺、协调、投影一致二、选择题1．描述船体形状和大小用 A 。
《船舶结构与制图》习题集
《船舶结构与制图》课习题集第一篇船体结构第一章船舶类型思考与练习一、简答题1．船舶按其用途分为哪些种？2．运输船舶有哪些种类？3．杂货船、散货船、集装箱船、油船各有哪些特点？4．军用船有那些种类？驱逐舰特点是什么？5．高速船有那些种类？水翼艇和气垫船的特点是什么？二、选择题1．杂货船通常在两货舱口之间布置有。
A．锚设备B．系泊设备C．救生设备D．起货设备2．为便于散装货物装卸，散货船货舱区结构设置有。
A．货舱口B．甲板C．底边舱和顶边舱D．双层舷侧3．油船机舱通常布置在船。
A．尾部B．首部C．中部D．任意部位4．浮船坞用途主要是用于及打捞沉船、运送深水船舶通过浅水航道。
A．装载货物B．挖泥作业C．起吊作业D．修船三、判断题（对的打“√”，错的打“×”）1．集装箱船的甲板上通常布置有较多的起货设备。
（）2．滚装船是通过设置在首、尾或舷侧的跳板出入船舶进行装卸的。
（）3．LNG船是装载液化石油气的船。
（）4．驱逐舰是军用水面舰艇中排水量最大的舰种。
（）5．8×8×40英尺3的集装箱为一个T.E.U。
( )第二章船体结构的一般知识思考与练习一、简答题1．船体受到哪些外力作用？会产生哪些变形？应具备哪几种强度？2．静水总纵弯曲是怎能样产生的？3．尾机型船舶，满载及空载时分别会产生哪种总纵弯曲型式？4．简述主船体及上层建筑各主要部位的名称。
5．什么是纵骨架式（或横骨架式）板架结构？6．船体结构型式有哪几种？分别适用于哪类船舶？二、选择题1．双壳油船与单壳油船区别是。
A．舷侧双层、底部单层B．舷侧和底部均为双层C．舷侧单层、底部双层D．底部和甲板为双层2．船体受总纵弯曲力最大的部位是。
A．船舶首尾B．船舶舷侧和底部C．船舶甲板和底部C．船中上甲板和底部3．纵骨架式板架结构主要用于船舶的。
A．上甲板和底部B．下甲板和底部C．上甲板和舷侧D．舷侧和底部4．混合骨架式船体结构的船其舷侧板架为。
大工14秋《船舶制图》在线作业3满分答案
大工14秋《船舶制图》在线作业3
一,单选题
1. 制图标准CB3184-83中，规定DR是（）的代号。
A. 半圆形流水孔
B. 圆形流水孔
?
正确答案：A
2. 船图中腰圆形流水孔的代号为（）。
A. DL
B. DR
C. DE
D. 以上均不对
?
正确答案：C
3. 水密舱壁、水密围壁的投影用（）表示。
A. 轨道线
B. 粗点画线
C. 细虚线
D. 波浪线
?
正确答案：A
4. 同一列外板中，相邻两块外板间接缝的投影，即外板横向接缝的投影。
指的是下列哪一个概念？（）
A. 边接缝线
B. 端接缝线
C. 分段接缝线
?
正确答案：B
5. 中纵剖面的外形通常由型线图的中纵剖线和（）确定。
A. 甲板边线
B. 甲板中线
C. 设计水线
D. 尾垂线
?
正确答案：B
二,多选题。
奥鹏大工15秋《船舶制图》在线作业3满分答案
大工15秋《船舶制图》在线作业3
一、单选题（共5 道试题，共25 分。
）
1. 基本结构图中强肋骨用（）表示。
A. 粗点划线
B. 细点划线
C. 轨道线
D. 实线
答案：A
2. 船体基本结构图中的板缝线通常用（）表示。
A. 细实线
B. 粗实线
C. 细虚线
D. 粗虚线
答案：A
3. 分段结构图中，对主视图和剖面图内图形较小、连接形式不同、表达又不够清晰的节点，另行绘制（）。
A. 节点详图
B. 剖视图
答案：A
4. 肋骨型线图中一般用（）表示舭龙骨线。
A. 细点画线
B. 粗点画线
C. 细虚线
D. 粗虚线
答案：B
5. 表示船体外板排列、厚度分布以及开口位置和大小的结构图样为（）。
A. 分段划分图
B. 分段结构图
C. 舾装布置图
D. 外板展开图
答案：D
大工15秋《船舶制图》在线作业3
二、多选题（共5 道试题，共25 分。
）
1. 下列哪些属于中纵剖面图表达的内容？（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《船体制图》课习题集第一章船体制图的一般规定思考与练习一、简答题1．船体图样中的图线有哪些形式和规格？P132．写出船中符号、接缝符号、连续符号、肋位符号，并指出这些符号所表达的含义。
见附录二3．金属船体构件理论线标准的基本规定有哪几项？1、沿高度方向定位的构件，以靠近基线一边为理论线2、沿船长方向定位的构件，对于板材和对称的构件，以靠近船中一边为理论线3、沿船宽方向定位的构件，以靠近船体中线（CL）一边为理论线4、位于船体中线的构件，取其厚度中线为理论线书P34，其他规定见P36二、选择题1．细点划线简化表示 B 。
A．可见强构件 B.可见次要构件C．不可见强构件 D.不可见次要构件2．粗双点划线简化表示 A 。
A．不可见强构件 B.可见强构件C．不可见水密板材 D.不可见非水密板材3．全船性图样的肋位编号 C 。
A．按偶数标注 B.每档肋位都标C．隔5档肋距标注 D.隔10档肋距标注4．船体焊缝代号由四部分组成，其中必须标注的是 B 。
A．辅助符号 B.基本符号C．尺寸 D.焊接方法三、判断题（对的打“√”，错的打“×”）1．轨道线表示不可见水密板材投影。
（√）2．倾斜度尺寸标注方法是标注倾斜角度。
（×）3．曲线定形尺寸可以直接标在图中。
（错）4．标注单边V型焊缝符号时，箭头要指向无坡口一侧。
（带有）（错）四、绘图题2．在习图2-1-1上补标板和型材的理论线(用ML表示)位置。
习图2-1-1 理论线位置标注练习第二章型线图思考与练习一、简答题1．定线曲面与变线曲面的区别？甲板和外板分别属于哪种曲面？1、如果母线在运动过程中，如果形状和大小不改变，则形成的曲线面称为定线曲面（甲板）2、如果母线在运动过程中，如果形状和大小是变化的，则形成的曲线面称为变线曲面（外板）2．简述型线图三视图的组成？纵剖线图横剖线图半宽水线图3 .船体主尺度有哪几项？分别用什么符号表示？总长L OA 设计水线长L WL （与船的性能有关）垂线间长L PP （画型线图）型宽B 型深H 吃水T在设计水线处的最大宽度船长中点处从龙骨基线到满载（设计）水线的垂直距离干舷F 从设计水线到甲板边板顶面边缘的垂直距离F=H-T+t(甲板厚度)4. 型线的精确性体现在哪三个方面？光顺、协调、投影一致二、选择题1．描述船体形状和大小用 A 。
A．型线图 B．三视图 C．表格 D．数学函数2．将船体分为左右对称两部分的垂直平面是 A 。
A．中线面 B．中站面 C．基平面 D．设计水线平面3．一组横剖线的投影反映了外板形状沿 C 方向的变化。
A．船深 B．船宽 C．船长 D．任意4．甲板中线在船长方向的曲度称为 B 。
A．梁拱 B．脊弧 C．舷弧 D．折角A横向平面与甲板型表面的交线 C甲板边线在船长方向的曲度5．组成半宽水线图格子线的除纵剖线外，还有 D 。
A．水线 B．甲板线 C．舷墙线 D．横剖线三、判断题1. 检验格子线的等分、平行和垂直一般用对角线法。
( 对 )2. 型线图是采用标高投影法绘制的,能够表示船体的形状和大小。
（对） 3．对于金属船体，型线图所表示的形状是外板内表面和甲板上表面的形状。
（错） 4.型线图中图线只采用细实线。
（板中线采用细点化线）（错）5．型值表是记录型线图上各型线交点型值的一种表格。
（对）第三章总布置图思考与练习一、简答题2．总布置图中各视图表达的主要内容是什么？侧面图：1、表示了船舶侧面外貌 2、表达了主要舱室划分的概况 3、表达了船舶设备布置的概况 4、表达了门、窗、扶梯等布置概况甲板、平台平面图：（1）甲板或平台上，舱室划分、舱内设备、用具等布置的情况以及这些舱室和设备、用具等在船长和船宽方向的位置（2）甲板或平台上，舱室外船舶设备、机械的布置情况以及这些设备、机械在船长和船宽方向的位置（3）甲板或平台上，通道、门、窗、扶梯等的布置舱底平面图：对双层底部分：表示了双层底上面的舱室，设备布置的情况以及双层底空间液仓布置的情况对单底部分：表示了船底构件上方舱室、设备布置的情况3．总布置图的表达特点有哪些？1、采用小比例绘制2、图中不标注定形尺寸和定性尺寸3、采用形象化的符号表达二、选择题1．在总布置图中粗虚线一般代表 B 。
A．可见板材简化线 B．不可见板材简化线 C．可见链索简化线 D．不可见链索简化线2．总布置图的侧面图是从船舶 A 的视图。
A．右舷正视 B．甲板俯视 C．尾部侧视 D．舱底剖视3．总布置图中各种机械、设备、用具、门、窗、扶梯等采用 D 。
A．简化画法 B．省略画法 C．按比例绘制实形画法 D．形象化的图形符号画法4．在总布置图的侧面图中横舱壁的表达用（ C ）。
A．粗实线 B．轨道线 C．粗虚线 D．粗双点划线5．总布置图中的甲板平面图是沿该甲板的 C 剖切得到的。
A．上表面 B．下表面 C．上一层甲板下表面 D．上一层上表面三、判断题1．总布置图是一张全船性的结构图样。
（全船总体布置）（错）2．总布置图的侧面图只能表达船舶侧面外貌。
(舱室划分) （错）3．总布置图中不可见轮廓线用细虚线表示。
（对）4．为了图面清晰而内容详尽，总布置图中通常不标注具体尺寸。
（对）5．总布置图舱底图是沿着底部构架上缘剖切得到的。
（错）第四章船体结构节点图思考与练习一、简答题1．写出钢管、扁钢、角钢、球扁钢、组合T型材、组合角钢的型材符号。
见P107——1082．船体结构图样常用的表达方法有哪些？视图： 1、基本视图 2、向视图 3、展开图剖面图：1、肋位剖面图 2、一般位置剖面图 3、分剖面图重叠画法、简化画法、覆板表示法二、选择题1．在船体结构图中，当板厚按比例缩小后，在图样上的尺寸 C 时，将表示板厚投影的两条细实线的距离画成粗实线的宽度。
A．大于或等于2mm B．大于或等于3mm C．小于或等于2mm D．小于或等于3mm 2．假想用剖切平面剖切结构，将位于视者与剖切平面之间的部分移去，而将其余部分向投影面投影所得的图形，称为 B 。
A．剖视图 B．剖面图 C．向视图 D．基本视图3．重叠画法时，把不在某一剖面表达范围内的构件表示在该剖面图的相应位置上，这些构件的可见轮廓用 C 表示。
A．细实线 B．细单点划线 C．细双点划线 D．细虚线4．绘制轴测图时，第一视向表达物体的 B 三面。
A．前、上、左 B．前、上、右 C．前、下、左 D．前、下、右5．船体结构图中不可见的普通构件的投影用 B 表示。
A．粗虚线 B．细虚线 C．细单点划线 D．粗单点划线6．T型材腹板不可见投影用 B 表示。
A．轨道线 B．粗虚线 C．两条细实线 D．两条细虚线三、判断题1．型材的型号数表示型材高度的毫米值。
(厘米值) （错）2．板材长度方向断裂时，断裂处用粗实线表示。
（波浪线和折断线）（错）3．型材的贯穿有直通型、腹板焊接型、补板型和镶嵌型等四种形式。
（错）4．基本视图分别为主视图、俯视图、左视图、右视图、仰视图和后视图等六个。
（对）5．从物体的左下方，向物体看视的方向，称为第一视向。
（）6．当构件的圆、圆弧或曲线轮廓处于XOZ坐标平面或平行XOZ坐标平面的平面内时，采用正二测图尤为适宜。
（）7．所有肘板在标注尺寸时均应在尺寸数字前加符号。
（错）四、识图与绘图题习图2-4-22第五章中横剖面图思考与练习一、简答题1．中横剖面图的组成？局部不同的结构用什么方式表达？肋位剖面图和主尺度栏 1、重叠画法 2、局部结构图2．中横剖面图中肋位剖面图表达的主要内容有哪些？1、表达船体横向构件的结构形式、尺寸；2、表达船体纵向构件的布置情况及其剖面形状；3、表达各构件之间的相互连接形式；3．中横剖面图的表达特点是什么？4．中横剖面图中肋位剖面图的绘制与布置特点？绘制：肋位剖面图的图形可以不全部画出，一般只画略多于一半的图形。
布置：剖面图按剖切位置的肋位编号顺序从左至右依次布置，局部剖面图安排在剖面图相应结构部位的附近或其空白的地方，主尺度栏和附注栏一般安排在图纸的右上方。
二、选择题1．在中横剖面图中细双点划线一般代表 A 。
A．不在所剖肋骨平面内构件的可见轮廓线B．不在所剖肋骨平面内构件的不可见轮廓线C．所剖肋骨平面内构件的可见轮廓线D．所剖肋骨平面内构件的不可见轮廓线2．肋位剖面图的位置通常选在 B 范围内结构典型的肋位。
A．船体首部 B．船体中部 C．船体尾部 D．整个船体3．中横剖面图中肋位剖面图在图面上的布置形式应按照肋位编号顺序 C 依次布置。
A．从上至下 B．从下至上 C．从左至右 D．从右至左4．中横剖面图中局部结构表示形式有 B 种。
A．1 B．2 C．3 D．45．在中横剖面图中船体纵向构件剖面的表达用 D 。
A．粗虚线 B．轨道线 C．粗单点划线 D．粗实线三、判断题1．中横剖面图是一张全船性的总体布置图样。
（错）2．因船体结构通常对称于中线面，所以肋位剖面图的图形一般只画出略多于一半的图形。
（对）3．位于肋骨剖面上的船体横向构件的可见轮廓用粗实线表求。
（错）4．为了图面清晰而内容详尽，中横剖面图中通常不标注尺寸。
（错）5．中横剖面图的图形上，采用了局部结构形式表示法。
（对）第六章基本结构图思考与练习一、简答题1．基本结构图由哪几部分组成？组成基本结构图的视图有哪些？主尺度栏和一组视图纵剖面图、甲板和平台图、舱底图2．基本结构图中各视图表达的主要内容有哪些？纵剖面图：1、位于中线面的构件 2、位于中线面与舷侧之间的构件 3、位于舷侧的构件 4、穿过中线面的构件 5、表示烟囱、机舱顶棚和桅杆的位置甲板图和平台图：表达了甲板板（或平台板）及其直接连接的构件的结构情况：1、表示甲板板（或平台板）的布置和厚度以及甲板板（或平台板）上的加强覆板和开口的位置及尺寸；2、表示普通横梁、强横梁、甲板纵桁和甲板纵骨等构件的位置和尺寸；3、表示纵、横舱壁、围壁以及甲板下加强肘板的位置；舱底图：1、内底板的布置和厚度以及内底板上的加强覆板和开孔的位置及尺寸；2、内底板上面的结构，如舱壁，舱壁上的扶强材以及支柱等的位置和大小；3、中桁材、中内龙骨、旁桁材、船底纵骨、内底纵骨、水密肋板、实肋板、基座纵桁等底部构件的位置、尺寸和连接方式；3．基本结构图的表达特点是什么？5．基本结构图尺寸标注特点是什么？1、基本结构图中构件的定形尺寸，一部分直接标注，一部分标注在构件所在范围的图形外面；2、基本结构图中构件的定位尺寸，以《金属船体构件理论线》为依据来度量，高度方向以距基线的尺寸来表示、宽度方向以距船体中线的尺寸来表示，长度方向以构件所在的肋位号或以距某肋位号的尺寸来表示。
6．绘制舱底图时剖切位置有哪两种？双层底右舷为什么采用二次剖切？一、1、最下层甲板与底部构架之间选取剖切面2、靠近底部构架上缘用几个平行的水平剖切面（双层底部分用靠近内底板上表面的剖面，单底部分用靠近肋板上缘的剖切面）（剖切船体而得到的剖视图）二、表示双层底舱内的结构二、选择题1．在基本结构图中粗点划线一般代表 C 。
