BSS培训教材初稿GSM无线接口理论
华为GSM基站操作维护培训
风扇控制板
DEMU
环境监控板
Environment Monitoring Unit for DTRU BTS
环境监控板
DCSC
并柜/并组卡
Co-Site Card for DTRU BTS
华为BTS3012设备功能模块及工作原理 华为BTS3900设备功能模块及工作原理 华为DBS3900设备功能模块及工作原理
华为BTS3012的硬件结构
(5)
D
D
D
D
M
E
E
S
LLLA来自Power and EMC
(6)
C
C
C
C
8U
1U 1U
8U
1U 2U 1U 6U 2U1U
D
D
C
D
O
P
M
U
D
D
基础网络结构
网络子系统(NSS)：
主要完成交换功能、用户数据管理、移动性管理和安全性 管理。
分为五个功能单元：
移动业务交换中心（MSC） 归属位置寄存器（HLR） 访问位置寄存器（VLR） 鉴权中心（AUC） 设备识别寄存器（EIR）
基础网络结构
MSC是网络的核心。它提供交换功能，把移动用户与固定网用户连 接起来，或把移动用户互相连接起来。为此，它提供到固定网（如 PSTN、ISDN等）的接口，及与其它MSC互连的接口。 MSC从三种数据库（HLR、VLR和AUC）中取得处理用户呼叫请求所需 的全部数据。反之，MSC根据其最新数据更新数据库。 MSC可为用户提供一系列服务：
包括基站收发信台(BTS)和基站控制台(BSC)。
基础网络结构
BTS包括基带子系统、射频子系统、电源子系统和天馈子系统四部分。属于 基站子系统的无线部分，由BSC控制，服务于小区的无线收发信设备，完成BSC与 无线信道之间的转换，实现BTS与MS之间通过空中接口的无线传输及相关的控制 功能。
BSS讲稿
基站子系统BSS是GSM系统中与无线蜂窝方面关系最直接的基本组成部分.通过无线接口直接与移动台相连，负责无线发送接收和无线资源的管理.它与NSS相连，实现移动用户间或移动用户与固定网路用户之间的通信连接，传送系统信息和用户信息等。
BSS 由基站收发信台（BTS）、基站控制器（BSC）、码变换器（TC）和子复用设备（SM）功能实体组成。
BTS 负责无线发送与接收、BSC负责无线资源的控制与管理。
BSS 可由多个BSC和BTS组成。
BTS可以直接与BSC相连，也可以通过基站接口设备（BIE）与远端的BSC相连。
TC是执行GSM的话音编码和解码以及数据速率适配的设备TC可以通过子复用设备SM与BSC相连1个BSC根据话务量需要可以控制数十个BTS。
它们之间可以有多种链接方式可以是星型配置，BSC与每个BTS之间都有一条专门的链路相连可以是链型配置，BSC链接一条总线，所有BTS都链接到这条总线上还可以是星型和扇区型配置。
每三个BTS组成一个扇区型，每个BTS负责一个120度角的扇区。
之后BSC通过星型的方式与多个扇区型BTS相连。
扇区型BTS也可以和BSC在同一物理位置上基站控制器（BSC）是基站子系统（BSS）的控制部分，起着BSS的变换设备的作用，即各种接口的管理，承担无线资源和无线参数的管理。
具有对一个或多个BTS进行控制的功能，主要负责无线资源管理、小区配置数据管理、功率控制、定位和切换等。
基站控制器（BSC)是一个很强的业务控制点。
BSC主要由交换网络和处理器网络组成，如果和MSC距离过远，连接时需要通过数字中继。
《GSM系统培训教程》课件
GSM核心网
GSM核心网连接各个基站和其他 网络，并提供控制和管理通信流 量的功能。
3. GSM基础概念
1 信令流程
GSM系统通过一系列的信令流程来建立和管 理通信连接，包括呼叫建立、短信传输等。
2 频率规划
GSM系统使用频率规划来分配无线频谱，以 确保不同基站之间的信号不会相互干扰。
3 调制技术
SIM卡
SIM卡（Subscriber Identity Module）是GSM移动台中存 储用户信息和网络认证的重 要组成部分。
移动台的能力和行为
移动台可以根据不同需求选 择不同的网络和服务，并根 据信号质量和网络状况进行 自动切换。
6. GSM基站功能
基站的组成和基本功 能
基站由天线、射频模块、基带 处理器等组成，负责接收和发 送移动台的信号，并与核心网 进行通信。
基站控制器
基站控制器负责管理和控制一 组基站，并提供与核心网的接 口和协议转换功能。
基站和移动台之间的 信令流程
基站和移动台之间通过信令流 程进行认证、建立通话、传输 数据等操作。
7. GSM核心网功能
1 核心网的组成和基本功能
核心网由多个网络和子系统组成，包括移动交换中心、位置注册器等，提供核心通信和 业务支持功能。
《GSM系统培训教程》 PPT课件
# GSM系统培训教程
1. 简介
什么是GSM系统
GSM系统（Global System for Mobile Communications）全球移动通信系统是一种全球通用 的数字移动通信标准。
GSM系统的发展历程
GSM系统经历了多年的发展，从2G时代的模拟通信逐步升级到现代的3G和4G网络。2 GSFra bibliotek核心网的分层结构

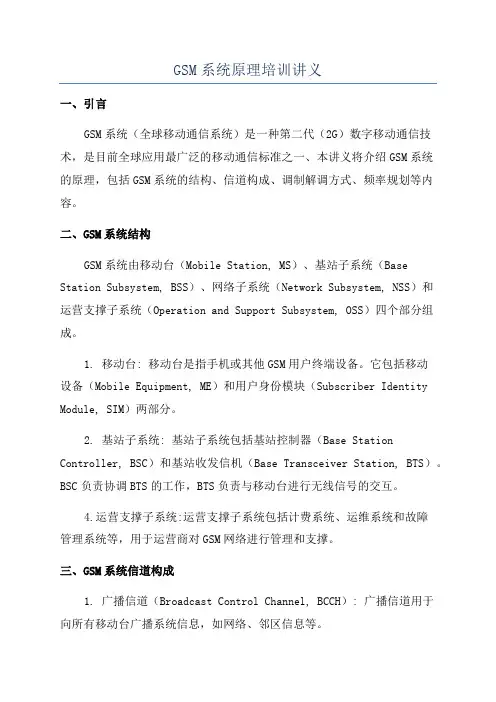

GSM系统原理培训讲义
GSM系统原理培训讲义一、引言GSM系统（全球移动通信系统）是一种第二代（2G）数字移动通信技术，是目前全球应用最广泛的移动通信标准之一、本讲义将介绍GSM系统的原理，包括GSM系统的结构、信道构成、调制解调方式、频率规划等内容。
二、GSM系统结构GSM系统由移动台（Mobile Station, MS）、基站子系统（Base Station Subsystem, BSS）、网络子系统（Network Subsystem, NSS）和运营支撑子系统（Operation and Support Subsystem, OSS）四个部分组成。
1. 移动台: 移动台是指手机或其他GSM用户终端设备。
它包括移动设备（Mobile Equipment, ME）和用户身份模块（Subscriber Identity Module, SIM）两部分。
2. 基站子系统: 基站子系统包括基站控制器（Base Station Controller, BSC）和基站收发信机（Base Transceiver Station, BTS）。
BSC负责协调BTS的工作，BTS负责与移动台进行无线信号的交互。
4.运营支撑子系统:运营支撑子系统包括计费系统、运维系统和故障管理系统等，用于运营商对GSM网络进行管理和支撑。
三、GSM系统信道构成1. 广播信道（Broadcast Control Channel, BCCH）: 广播信道用于向所有移动台广播系统信息，如网络、邻区信息等。
4. 分配信道（Dedicated Control Channel, DCCH）: 分配信道用于传输当前通话的控制消息，如通话设定、手over等。
5. 数据信道（Traffic Channel, TCH）: 数据信道用于传输语音或数据信息。
四、GSM系统调制解调方式1.幅度调制:移动台的发送信号经过幅度调制后传输给基站，基站解调接收到的信号进行解调。
幅度调制的主要作用是将用户信息转换成基带信号，并将其与载波相乘，形成调制信号。
BSS培训教材初稿GSM无线接口理论
BSS培训教材初稿GSM无线接口理论GSM 无线接口理论第一节工作频段的分配一、我国GSM网络的工作频段我国陆地蜂窝数字移动通信网GSM通信系统采纳900MHz与1800MHz频段: GSM900MHz频段为：890~915(移动台发,基站收),935~960(基站发,移动台收); DCS1800MHz频段为：1710~1785(移动台发,基站收),1805~1880(基站发,移动台收);二、频道间隔相邻两频点间隔为为200kHz，每个频点采纳时分多址（TDMA）方式，分为8个时隙，既8个信道（全速率），如GSM采纳半速率话音编码后，每个频点可容纳16个半速率信道，可使系统容量扩大一倍，但其代价必定是导致语音质量的降低。
三、频道配置绝对频点号和频道标称中心频率的关系为：GSM900MHz频段为:fl(n)=890.2MHz + (n-1)×0.2MHz (移动台发,基站收）；fh(n)=fl(n)+45MHz (基站发,移动台收); n∈[1，124]GSM1800MHz频段为：fl(n)=1710.2MHz + (n-512)×0.2MHz (移动台发,基站收）；fh(n)=fl(n)+95MHz (基站发,移动台收）；n∈[512，885]其中：fl(n)为上行信道频率、fh(n)为下行信道频率,n为绝对频点号（ARFCN）。
注：1、在我国GSM900使用的频段为：905~915MHz 上行频率950~960MHz 下行频率频道号为76~124, 共10M带宽。
中国移动公司：905~909MH（上行），950~954MHz（下行），共4M带宽，20个频道，频道号为76~95。
（目前通过中国移动TACS网的压频，为GSM网留出了更大的空间，因而GSM实际可用频点号要远大于该范畴）中国联通公司：909~915MH（上行），954~960MHz（下行），共6M带宽，29个频道，频道号为96~124。
公司BSS培训教材
第三章GSM 无线接口理论目录第三章GSM 无线接口理论 (1)第一节...................... 工作频段的分配4一、我国GSM网络的工作频段 (4)二、频道间隔 (4)三、频道配置 (4)四、干扰爱护比 (5)第二节................ 时分多址技术（TDMA）5一、TDMA信道的概念 (5)二、TDMA帧 (7)三、突发脉冲序列（Burst） (8)四、逻辑信道与物理信道之间的对应关系10五、信道组合种类 (12)六、系统消息 (13)第三节................ 无线路径的损耗和衰落14一、无线路径的损耗和衰落 (14)二、分集接收 (16)第四节移动台和基站的时刻调整 (18)第五节跳频技术 (18)一、跳频的种类及各自实现的方法 (19)二、跳频的优点 (20)三、跳频序列 (20)第六节...................... 语音的传输过程21一、语音编码 (21)二、信道编码 (21)三、交错技术 (23)四、加密 (24)五、调制和解调 (24)第四章呼叫处理过程 (24)第一节.................... 小区的选择与重选24一、...................... 小区选择过程24二、小区重选过程 (25)三、不连续接收模式DRX和寻呼信道的定义 (27)第二节.......................... 初始化过程28一、信道申请 (28)二、初始信道的分配 (30)三、初始化报文 (31)第三节........................ 鉴权加密过程32一、............ 鉴权加密过程的三参数组32二、.......................... 鉴权过程33三、加密过程 (34)四、.................. TMSI重新分配过程34第四节............................ 位置更新35一、...................... 位置区的概念35二、正常位置更新流程（越位置区的位置更新） (36)三、IMSI 附着和分离过程 (37)四、周期性位置更新过程 (38)第五节.................... MS 主叫过程分析39一、呼叫建立过程 (39)二、呼叫释放过程 (43)第六节...................... MS被叫过程分析44一、.......................... 查询过程44二、寻呼过程 (45)三、被叫的呼叫建立过程 (46)第七节........................ 无线链路操纵48一、无线链路故障 (48)二、呼叫重建 (49)第八节................................ 切换50一、.......................... 切换过程50二、.......................... 切换预备51三、.................... 触发切换的缘故53四、........................ 切换的种类54五、...................... 切换流程分析55第九节功率操纵 (60)一、功率操纵 (60)二、不连续发射（DTX） (62)第九节................ 掉话分析（针对北电）63第五章信令协议 (68)第一节信令协议概述 (68)一、........................ 接口与协议68二、GSM通信系统内部接口 (69)三、无线接口信令协议 (70)四、A接口信令协议 (71)第二节链路层信令协议 (71)一、帧结构 (72)二、检错和纠错 (72)三、复用 (73)四、流量操纵 (74)五、LAPD和LAPDm帧比较 (74)第三节网络层信令协议 (75)一、BSS网络层 (76)二、NSS网络层 (79)第四节 GSM信令网 (81)一、...................... 信令网络结构81二、信令网路组织 (82)三、信令点编码方案 (82)四、信令网寻址方式 (84)第一节工作频段的分配一、我国GSM网络的工作频段我国陆地蜂窝数字移动通信网GSM通信系统采纳900MHz与1800MHz频段:GSM900MHz频段为：890~915(移动台发,基站收),935~960(基站发,移动台收);DCS1800MHz频段为：1710~1785(移动台发,基站收),1805~1880(基站发,移动台收);二、频道间隔相邻两频点间隔为为200kHz，每个频点采纳时分多址（TDMA）方式，分为8个时隙，既8个信道（全速率），如GSM采纳半速率话音编码后，每个频点可容纳16个半速率信道，可使系统容量扩大一倍，但其代价必定是导致语音质量的降低。
GSM基础理论培训教材
基站发信台(BTS) 受控于基站控制器(BSC)，属于基站子系 统(BSS)的无线部分，服务于某小区的无 线收发信设备，实现BTS与移动台(MS)空 中接口的功能。如果某一个基站出现故障， 有可能该站下面用户的服务受到影响。
• 网路子系统是整个系统的核心，它对GSM移动 用户之间及移动用户与其它通信网用户之间通 信起着交换、连接与管理的功能。主要负责完 成呼叫处理、通信管理、移动管理、部分无线 资源管理、安全性管理、用户数据和设备管理、 计费记录处理、公共信道、信令处理和本地运 行维护等。基站子系统BSS是GSM系统中与无 线蜂窝方面关系最直接的基本组成部分，它通 过无线接口直接与移动台相连，负责无线发送 接收和无线资源的管理。
位置区示意图 图1-3
GSM系统的编号方案
• 移动用户和移动台的识别码 • 国际移动用户识别码(IMSI)
给每个用户分配一个唯一的国际移动用户 识别码，此码在GSM系统所有服务区中都是 有效的。在呼叫建立与位置更新时，需要用 到IMSI，并同时存贮在HLR和VLR中。IMSI 组成如图3-1所示。它的总长不超过15位数 字，采用十进制编码。
3Байду номын сангаас数 MCC
1或2位数 MNC NMSI IMSI MSIN
• MCC－移动国家码，由3位数组成，唯一地识 别移动用户所属的国家。中国的MCC规定为 460。 • MNC－移动网号，最多由2位数组成，识别移 动用户所归属的移动通信网，移动公司为00。 • MSIN－移动用户识别码，唯一地识别某一移动 通信网中的移动用户 • NMSI－国家移动用户识别码，由MNC和MSIN 组成
• 临时移动用户识别码(TMSI) • 本地移动用户识别码(LMSI) • 国际移动设备识别码(IMEI)
GSM培训教材无线接口理论
河北移动公司 BSS 培训教材初稿第三章 GSM 无线接口理论第一节工作频段的分配一、我国 GSM 网络的工作频段我国陆地蜂窝数字移动通信网 GSM 通信系统采用 900MHz 与 1800MHz 频段:GSM900MHz 频段为：890~915(移动台发,基站收),935~960(基站发,移动台收);二、频道间隔相邻两频点间隔为为200kHz，每个频点采用时分多址（TDMA）方式，分为8 个时隙，既8 个信道（全速率），如 GSM 采用半速率话音编码后，每个频点可容纳 16 个半速率信道，可使系统容量扩大一倍，但其代价必然是导致语音质量的降低。
GSM 900MHz Expansion Band: E-GSM:三、频道配置UL: Fu=890 + 0.2×(N-1024) MHzDL: Fd=935+ 0.2×(N-1024) MHz绝对频点号和频道标称GSM900MHz 频段为: (Main Frequency Band: P-GSM)fl(n)=890.2MHz + (n-1)×0.2MHz (移动台发,基站收）；fh(n)=fl(n)+45MHz (基站发,移动台收); n∈[1，124]GSM1800MHz 频段为：fl(n)=1710.2MHz + (n-512) ×0.2MHz (移动台发,基站收）；fh(n)=fl(n)+95MHz (基站发,移动台收）；n∈[512，885]其中：fl(n)为上行信道频率、fh(n)为下行信道频率,n为绝对频点号（ARFCN）。
注：1、在我国GSM900使用的频段为：905~915MHz上行频率950~960MHz下行频率频道号为76~124, 共10M带宽。
中国移动公司：905~909MH（上行），950~954MHz（下行），共4M带宽，20个频道，频道号为76~95。
（目前通过中国移动TACS网的压频，为GSM网留出了更大的空间，因而GSM实际可用频点号要远大于该范围）中国联通公司：909~915MH（上行），954~960MHz（下行），共6M带宽，29个频道，频道号为96~124。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
BSＳ培训教材初稿
ＧＳＭ无线接口理论
第一节工作频段的分配
一、我国GSM网络的工作频段
我国陆地蜂窝数字移动通信网ＧＳＭ通信系统采用９00MHz与１800ＭＨz 频段:
GSM900ＭHz频段为:890～９１5(移动台发,基站收),93５~960(基站发,移动台收);
DCS１８00MHz频段为:1710~１７8５(移动台发,基站收）,1805~１８80(基站发,移动台收）；
二、频道间隔
相邻两频点间隔为为2０0ｋHｚ,每个频点采用时分多址(TDＭA）方式,分为8个时隙,既8个信道(全速率），如ＧSM采用半速率话音编码后,每个频点可容纳16个半速率信道,可使系统容量扩大一倍,但其代价必然是导致语音质量的降低。
三、频道配置
绝对频点号和频道标称中心频率的关系为：
GSM900MHz频段为:
ｆl(n)=8９０．2MＨz＋（n-1)×0.2MHz (移动台发,基站收);
fh(n)=fl(ｎ)+4５MＨｚ(基站发,移动台收）;n∈[１，124]
ＧSM1８00MHz频段为:
fl(n）=1710．2MＨz +(ｎ-5１2)×０．2ＭＨｚ (移动台发,
基站收)；
ｆh(n）=fｌ(ｎ)＋95MHz (基站发,移动台收)；n∈[512，88５］
其中：ｆl（n）为上行信道频率、fh（n)为下行信道频率,ｎ为绝对频点号（Ａ
RFCN）。
注:
1、在我国GSM９０0使用的频段为：
905～９15MHｚ上行频率
９5０～960MHz 下行频率
频道号为7６～１2４, 共１0M带宽。
中国移动公司：９05~9０9ＭH（上行)，９50～954MHz(下行),共4M带宽，2０
个频道，频道号为76～95。
(目前通过中国移动TAＣS网的压频,为GSM
网留出了更大的空间，因而GＳM实际可用频点号要远大于该范围）
中国联通公司：9０9~915MＨ（上行）,９54~９60MHz(下行)，共６M带宽,29
个频道,频道号为９6～12４。
2、目前只有中国移动公司拥有GSM1800网络，拥有18００网络的移动分公司
大多申请10M的带宽,频道号为５1２~５62。
四、干扰保护比
载波干扰比（C/I）是指接收到的希望信号电平与非希望信号电平的比值,
此比值与ＭS的瞬时位置有关。
这是由于地形不规则性基本地散射体的形状、
类型及数量不同，以及其他一些因素如天线的类型、方向性及高度,站址的标
高及位置，当地的干扰源数目等造成的。
1、同频干扰保护比：C/I≥9dB。
所谓C/I，是指当不同小区使用相同频率
时，另一小区对服务小区产生的干扰，它们的比值即C/I，GSM规范
中一般要求C／I>9ｄB;工程中一般加３ｄB余量,即要求C/I>12dB
2、邻频干扰保护比：C/I≥-9dB。
Ｃ/A是指在频率复用模式下,邻近频道
会对服务小区使用的频道进行干扰,这两个信号间的比值即C/A。
GSM
规范中一般要求C／A>-9dB,工程中一般加３dB余量，即要求C/Ａ>-
6dB
3、载波偏离４０0kHｚ的干扰保护比：Ｃ/I≥-４1dB
第二节时分多址技术(TDMA）
多址技术就是要使众多的客户公用公共信道所采用的一种技术,实现多址的方法基本有三种，频分多址(ＦDＭA）、时分多址(TDMA）、码分多址（CDMＡ)。
我国模拟移动通信网TＡCS就是采取的ＦDMA技术。
CDMA是以不同的代码序列实现通信的,它可重复使用所有小区的频谱,它是目前是最有效的频率复用技术。
GSM的多址方式为时分多址TＤMＡ和频分多址FDＭＡ相结合并采用跳频的方式,载波间隔为20０K,每个载波有8个基本的物理信道。
一个物理信道可以由T
ＤＭＡ的帧号、时隙号和跳频序列号来定义。
它的一个时隙的长度为0.577ｍs，每个时隙的间隔。
