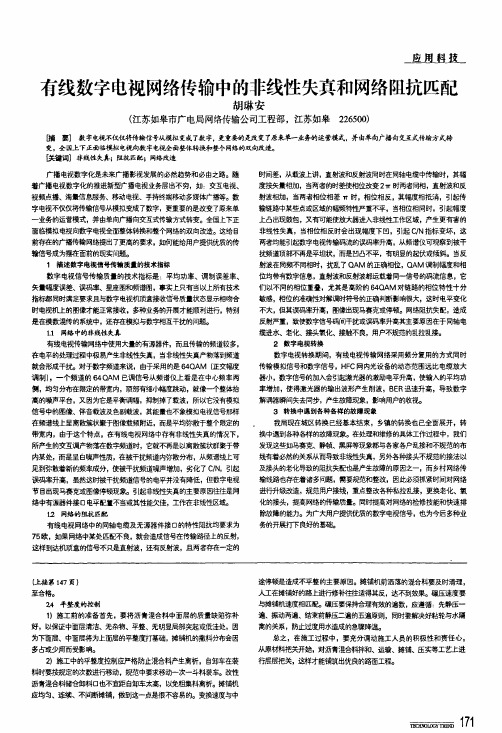

有线数字电视网络传输中的非线性失真和网络阻抗匹配
廛厦挝蕉有线数字电视网络传输中的非线性失真和网络阻抗匹配胡琳安(江苏如皋市广电局网络传输公司工程部，江苏如皋226500)脯要】数字电视不仅仅将传输信号从模拟变成了数字，更重要的是改变了原来单一业务的运营模式，并由单向广播向交互式饽输方式转变。
全国上下正面临彤‘拟电视向数字电视金面整钵辛争j奂和整个网络的双向改造。
p猢】非线J生失真；阻抗匹配；网络改造广播电视数字化是未来广播影视发展的必然趋势和必由之路。
随着广播电视数字化的推进新型广播电视业务层出不穷，如：交互电视、视频点播、海量信息服务、移动电视、手持终端移动多媒体广播等。
数字电视不仅仅将传输信号从模拟变成了数字，更重要的是改变了原来单一业务的运营模式，并由单向广播向交互式传输方式转变。
全国上下正面临模拟电视向数字电视全面整体转换和整个网络的双向改造。
这给目前有在的广播传输网络提出了更高的要求，如何能给用户提供绩质的传输信号成为摆在面前的现实问题。
1描述数字电视信号传输质量的技术指标数字电视信号传输质量的技术指标是：平均功率、调制误差率、矢量幅度误差、误码率、星座图和频谱图，事实上只有当以上所有技术指标都同时满足要求且与数字电视机顶盒接收信号质量状态显示相吻合时电视机七的图像才能正常接收，多种业务的开展才制顺利进行，特别是在模数混传的系统中，还存在模拟与数字相互干扰的问题。
1．1网络中的非线№是真有线电视传输网络中使用大量的有源器件，而且传输的频道较多，在电平的处理过程中极易产生非线性失真，当非线性失真产物落到频道就会形成干扰。
对于数字频道来说，由于采用的是64Q A M(正交幅度调制)，一个频道的64Q A M已调信号从频谱仪上看是在中心频率两侧，均匀分布在限定的带宽内，项部有细小幅度跳动，就像—个整体抬高的噪声平台，又因为它是平衡调幅，抑制掉了载波，所以它没有模拟信号中的图像、伴音载波及色副载波，其能量也不象模拟电视信号那样在频谱线上呈离散簇状聚于图像载频附近，而是平均弥散于整个限定的带宽内，由于这个特点，在有线电视网络中存有非线性失真的情况下，I S,q／‘生的交互调产物落在数字频道时，它就不再是以离散簇状群聚于带内某处，而是呈白噪声性质，在被干扰频道内弥散分布，从频谱线上可见到弥散着新的频率成分，使被干扰频道噪声增加，劣化了C，N，引起误码率升高，虽然这时被干扰频道信号的电乎并没有降低，但数字电视节目出现马赛克或图像停顿现象。
南邮信息综合实验报告-实验三
通信与信息工程学院2016/2017学年第一学期信息技术综合实验报告专业广播电视工程学生班级B130114学生学号B13011413学生姓名陈超实验一电视节目制作一、实验目的学习非线性编辑系统的操作使用，掌握非线性系统节目编辑流程，熟悉编辑软件的功能及应用。
了解大洋资源管理器主要功能，掌握故事板文件和项目文件的创建，掌握素材的选中，素材的排序、复制、粘贴、删除、移动、导入、导出，以及素材创建的基本方法。
二、实验内容1、素材的导入和管理及采集（1）练习在项目窗口中导入素材文件；（2）熟悉素材的管理；（3）熟悉素材的采集方法。
2、编辑影片（1）练习在“时间线”窗口中添加、删除素材的方法；（2）练习在“时间线”窗口中处理素材的方法。
三、实验步骤打开premiere软件，新建项目“1316”。
1、制作倒计时片头新建一个序列，在视频轨道内添加五个数字的字幕，将每个数字时间设置为1秒，从5到1倒序排放。
新建字幕，设计背景。
新添时钟式擦除的效果，设置时间为5秒。
2、插入图片或视频作为内容点击“文件”、“导入”，将节目素材导入Premiere软件，从项目面板中拉出节目素材，使用对齐功能紧贴在倒计时之后。
3、制作字幕新建一个字幕。
设置为滚动播放，选择开始于屏幕外，结束于屏幕外。
新添文本框，输入标题“28-304”与正文部分“B130111413”、“B13011416”的文字。
效果如下图。
四、实验小结通过此次实验，我们学会了如何使用Premeire软件制作视频，重点掌握了包括开头倒计时、视频图像等素材插入以及结尾字幕等基本操作；在动手制作简短视频的同时，也极大地激发起对于对非线性系统节目编辑的兴趣与实践能力。
实验二 TS码流离线分析一、实验目的在了解MPEG-2 TS码流复用原理之后，利用码流分析软件观察实际MPEG-2码流结构。
二、实验内容利用码流分析软件观察实际MPEG-2码流结构，查看码流的SI信息、PID分配使用情况、带宽使用情况及特定PID包数据。

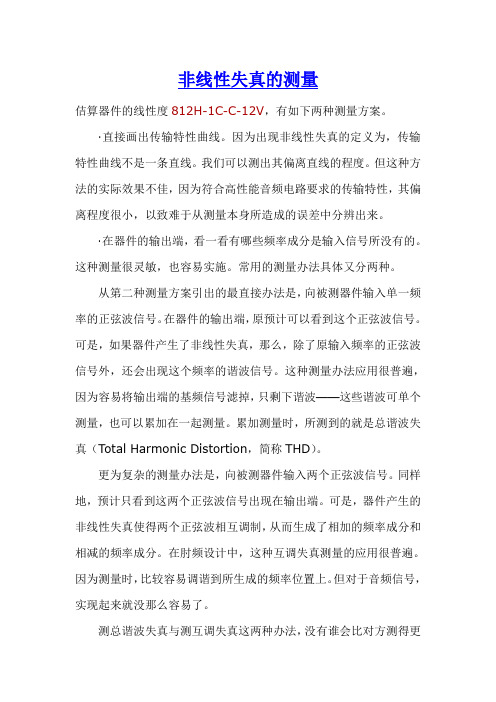

非线性失真的测量
非线性失真的测量佶算器件的线性度812H-1C-C-12V，有如下两种测量方案。
·直接画出传输特性曲线。
因为出现非线性失真的定义为，传输特性曲线不是一条直线。
我们可以测出其偏离直线的程度。
但这种方法的实际效果不佳，因为符合高性能音频电路要求的传输特性，其偏离程度很小，以致难于从测量本身所造成的误差中分辨出来。
·在器件的输出端，看一看有哪些频率成分是输入信号所没有的。
这种测量很灵敏，也容易实施。
常用的测量办法具体又分两种。
从第二种测量方案引出的最直接办法是，向被测器件输入单一频率的正弦波信号。
在器件的输出端，原预计可以看到这个正弦波信号。
可是，如果器件产生了非线性失真，那么，除了原输入频率的正弦波信号外，还会出现这个频率的谐波信号。
这种测量办法应用很普遍，因为容易将输出端的基频信号滤掉，只剩下谐波——这些谐波可单个测量，也可以累加在一起测量。
累加测量时，所测到的就是总谐波失真（Total Harmonic Distortion，简称THD）。
更为复杂的测量办法是，向被测器件输入两个正弦波信号。
同样地，预计只看到这两个正弦波信号出现在输出端。
可是，器件产生的非线性失真使得两个正弦波相互调制，从而生成了相加的频率成分和相减的频率成分。
在肘频设计中，这种互调失真测量的应用很普遍。
因为测量时，比较容易调谐到所生成的频率位置上。
但对于音频信号，实现起来就没那么容易了。
测总谐波失真与测互调失真这两种办法，没有谁会比对方测得更准确。
也就是说，并没有高下之分。
认识到这一点，是常重要的。
这两种测量都是仅从某一个侧面，反映器件传输特性的非线性问题。
要紧的是，如何进行测量，以及应如何理解运用测得的结果。
有线电视基础理论知识之三：非线性失真指标CCSO
有线电视基础理论知识：非线性失真指标C/CSO和C/CTB的计算系统非线性失真的产生及分析：有线电视系统是由众多设备和部件组成的，一般来说,有源设备中由于包含非线性器件或电路,必定会不同程度地呈现出非线性特性。
如电缆放大器、光收发机等，这些有源器件都会产生非线性失真，这些非线性失真的结果会在系统上产生很多新的频率分量，称之为产物。
如果这些产物落在播出频道带内，就会对这些频道的图象产生干扰，如图象拉丝、网纹干扰、“雨刷”干扰、“串象”等，根据对图象的干扰表现方式，非线性失真可分为交扰调制干扰（又称交调失真）和相互调制干扰（又称互调失真）两类。
所谓交扰调制干扰是当CATV系统同时传送两个载频不同的调幅波时，通过系统的有源器件会使这两个射频信号相互作用而使电视机通带内的有用信号受到通带外的干扰信号的调制而形成的干扰。
其特点是：1、当收到有用信号时，才出现干扰，有用信号消失则干扰信号也消失。
2、干扰信号远大于有用信号时，会造成“阻塞”（此时电视机看不到任何图象）。
3、干扰频率与信号频率的间隔可以是任意的。
4、只有调幅信号才会产生交调干扰。
5、当两个以上的输入信号之一的幅度大到足以使放大器工作到饱和状态时就可能产生交调干扰。
所以，交调干扰的大小，反映了放大器处理信号的线性能力（即放大器的动态范围）。
所谓相互干扰或相互调制，是由两个以上的频率成分差拍（加或减）后产生新的频率分量，这些新的频率分量和任一输入信号的频率都不同，但当它落在某一输入信号的频带中间就会形成相互干扰。
相互干扰在图象上表现为一种网纹干扰。
互调干扰和交调干扰一般是同时发生的。
任何一个有非线性失真的设备（如放大器），在正常的使用情况下，它的输出电压和输入电压的关系可用下式近似表示：U0=K1Ui+K2Ui2+K3Ui3其中K2Ui2称为二阶项，K3Ui3称为三次项。
上式中U0是输出电压，Ui是输入电压。
现在假设有两个信号A 和B同时输入，那末输入信号的表达式：Ui=ACOSω1t+BCOSω2t 输出电压：U0=K1(A COSω1t+BCOSω2t)+k2(ACOSω1t+BCOSω2t)2+K3(ACOSω1 t+BCOSω2t)3上式的第一项是我们需要的信号，它将输入信号Ui放大了K1倍。
视频测试讲义
视频测试讲义作者：陈和写作时间：2004年01月17日目录电视测量原理视频传输通道（一）电视发射机（二）电视播控系统视频信号的失真（一）线性失真（二）非线性失真（三）线性失真与非线性失真的差别主要运行技术指标的测试与分析（一） K系数（二）色亮增益差ΔK（三）色度/亮度时延差Δτ（四）幅频特性（五）亮度非线性（六）微分增益失真（七）微分相位失真（八）色度/亮度交调失真（九）信噪比（十） 非线性指标测试时注意视 频 测 试 讲 义视频指标物理意义及测试方法高级工程师 陈和返回目录视频传输通道广义上是指这样一种通道或设备，不论它的中间环节对信号的处理过程如何，它的输出和输入都是视频信号（彩色全电视信号）(图1）在Q9或BNC 接头上的视频信号标准：1Vpp 、消隐电平0V ，同步电平与图象电平比例3：7。
做为一个传输系统，在传输的过程中必然受到干扰并产生失真。
上级（部门）的要求：把干扰和失真限制在允许的容限之内，经常对通道的各项技术指标进行测试，并对设备进行维护调整，保证完好的工作状态。
（对发射机、微波传输、播控中心、卫星地面站、有线电视测报指标、进行等级评定） （一） 电视发射机（图2）（二）电视中心播控系统电视测量原理内容根据国标<GB-3659-83>电视视频通道测试方法，部标 <GY35-34>VHF 电视发射机通道测试方法，部标<GY/T107-92>电视中心播控系统维护规程中规定的视频传输通道主要运行技术指标、探讨分析其物理含义、测试原理及测试方法、与图象质量的关系以及在指标测试中易出现的问题及注意事项，并分析解决和提高其技术指标所采取的措施。
目的（由于采用了自动测试仪器，指标的测试非常简便）在理解技术指标物理含义的基础上去进行测试，通过技术指标测试，达到部颁标准规定的等级要求、提高播出质量。
（进行指标测试时指标测不出、测不好时应能分析原因、找到问题，并解决测好指标这一目的）。
广电技术能手竞赛(电平、载噪比、非线性失真讲解)
1.1有线电视基础理论
（3）非线性失真指标 C/CSO和 C/CTB的计算
有线电视的噪声主要是由热噪声和散粒噪声所组成。热噪声主要是由导电体内部 的自由电子无规则的热运动所产生的，噪声功率的大少和工作频率、工作带宽、工作 温度有关，我国电视制式的视频带宽是5.75MHZ，在常温下所产生的噪声功率是 2.4dbμV。散粒噪声则是由放大器等有源器件内的半导体所产生的。这些噪声不论有 无信号，它总是存在并具有起伏特性。
20×1g1000000=20×6=120dB。 通常情况下，电平均指绝对电平。如：常用的dBm、dBu、dBv、dBr、dBFS 等都是绝对电平。
1.1有线电视基础理论
（1）分贝比与电平 电平单位的换算
dB是decibel的缩写,意即十分之一贝尔(bel)—分贝。分贝(dB)是国际上统一使用 的电信传输单位,它是没有量纲的对数计数单位。
这些有源器件都会产生非线性失真，这些非线性失真的结果会在系统上产生很多新的频 率分量，称之为产物。如果这些产物落在播出频道带内，就会对这些频道的图象产生干 扰，如图象拉丝、网纹干扰、“雨刷”干扰、“串象”等，根据对图象的干扰表现方式， 非线性失真可分为交扰调制干扰（又称交调失真）和相互调制干扰（又称互调失真）两 类。
1.1有线电视基础理论
（2）载噪比的计算
当两只放大器级联时，C/N指标降低3dB（10lg2＝3）；当3只放大器级联时， C/N指标降低4.8dB（10lg3＝4.8）；当10只放大器级联时，C/N指标降低10dB （10lg10＝10），等等。
单台放大器在实际运行时的C/N指由下式算出： C/N＝So－G－NF－2.4…………（3） （3）式说明，放大器的输出电平So高，C/N指标也高（但失真指标低了）；如果 两台增益G高、低不同的放大器输出电平So相同，那么增益高的放大器的C/N指标低 些。因此，放大器在实际的运用中，实际调试的输出电平So，要和放大器的标称输出 电平Sa(=72+G)尽量相近，不能远低于Sa，否则，C/N指标就太低了。要做到这点， 放大器的间距要认真设计。
南邮广播电视工程数字视频非线性编辑制作课程设计实验报告
通信与信息工程学院2016 / 2017 学年第一学期课程设计实验报告模块名称数字视频非线性编辑制作专业广播电视工程学生班级 B130114 学生学号 B13011413 学生姓名陈超指导教师姚锡林日期：2016 年11 月21 日摘要本次课程设计利用软件premiere进行数字视频非线性编辑制作。
本文首先就本次实验主题归纳总结电视节目制作一般流程方法，接着对此次课程设计主要软件工具进行系统介绍，主要涉及实验相关借本操作的详细阐述；接下来两大章节部分先从取材、构思角度详细分析此次课程设计所做的主题内容与规划，并以此为指导再从具体操作上分步骤、多角度实现视频序列的制作；最后对本次课程设计的体味与收获进行思考。
此次作品《再次出发》电影鉴赏是将导演约翰卡尼的一部经典音乐影视作品利用premiere软件，在制作的过程中添加了转场特效，关键帧，字幕，音频等功能，并运用多种素材，重新删减编辑，形成一部情节连贯，内容完整、主题明确的电影鉴赏短片。
短片的片长时间为9分40秒，大小为720*576，AVI格式，PAL制式（48Khz）。
关键词：数字视频非线性编辑制作；premiere；视频制作；目录第一章电视节目制作的一般流程与方法 (1)1.1 电视节目制作一般流程 (1)1.1.1 前期制作流程 (1)1.1.2 后期制作工作流程 (2)1.2 电视节目制作的一般方法 (2)1.2.1 ENG方式 (2)1.2.2 EFP方式 (2)1.2.3 ESP方式 (3)第二章 Premiere的功能介绍及操作方法 (4)2.1 Premiere概述 (4)2.1.1 概述 (4)2.1.2 基本操作界面 (4)2.2 Premiere的基本操作 (5)2.2.1新建项目 (5)2.2.2 新建序列 (6)2.2.3 导入素材 (6)2.2.4 基本的视频编辑操作 (6)第三章电视节目素材的准备及节目构思 (10)3.1 节目构思 (10)3.1.1 概念 (10)3.1.2 具体构思 (10)3.1.2.1 选题 (10)3.1.2.2 构思 (11)3.2 素材的准备 (12)第四章电视节目具体的制作过程 (13)4.1 特技处理 (13)4.2 设计字幕 (14)4.2.1 打开字幕窗口设置对话框 (14)4.2.2 设置绘图区域尺寸 (15)4.2.3 显示字幕安全区设置 (15)4.2.4 建立文字对象 (16)4.3 音频处理 (18)4.3.1 添加音频的方法 (18)4.3.2 音频素材的剪辑方法 (18)4.3.3 编辑音频素材 (18)4.3.4 使用“调音台”面板 (19)4.3.5 应用音频转场 (19)4.3.6 使用音频特效 (20)4.4 序列实现 (20)第五章课程设计小结 (21)参考文献 (22)评分表格 (23)第一章电视节目制作的一般流程与方法1.1 电视节目制作一般流程1.1.1 前期制作流程第一阶段：构思创作（1）节目构思，确立节目主题，搜集相关资料，草拟节目脚本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通信与信息工程学院
2016 / 2017 学年第一学期
《广播电视测量技术》
实验报告
实验名称模拟域视频非线性失真参数测量专业广播电视工程
学生班级B130114
学生学号B1311413
学生姓名陈超
指导教师姚锡林
日期：2016 年9 月14 日
实验二：模拟视频非线性失真
一、实验目的
根据视频非线性失真的相关原理，经过分析，选择适当的测试信号用VM700T进行非线性失真测量。
二、实验内容
1.测量亮度非线性失真。
2.测量微分增益、微分相位失真。
3.测量交调失真。
4.测量色度非线性失真。
三、实验仪器
Tektronix TSG 273 PAL 信号发生器
Tektronix VM700T
电视显示器
视频测试通道（实验室提供，视频设备或视频传输系统）
实验仪器与被测设备连线：
图1. VM700T 测试仪器连接图
四、实验原理
1.亮度非线性失真
定义:当平均图像电平为某一特定值时，将起始电平逐步增到白电平的小幅度阶跃信号加至被测通道的输入端，输出端的各阶跃幅度与输入端相对应的阶跃幅度的比值之间的最大差值，称为亮度信号非线性失真。
2.微分增益失真
定义：将恒定小幅度的色度副载波叠加在不同电平的亮度信号上，并加至被测通道的输入端，当亮度信号从消隐电平变到白电平，而平均图像电平保持在某一特定值，在输出端副载波的相位变化称为相位失真。
微分相位失真：将未经调制的恒定小幅度色度副载波叠加在不同电平的
亮度信号上，并加至被测通道的输入端，当亮度信号从消隐电平变到白电平，而平均图像电平保持在某一特定值，在输出端副载波的相位变化称为相位失真。
3.交调失真：
定义：把规定幅度的色度信号叠加在恒定幅度的亮度信号上并加至被测信号的输入端，而平均图像电平保持在某一特定值，输出端由于叠加的色度信号而引起亮度信号幅度的变化，称为色度信号对亮度信号的交调失真。
4.色度非线性失真
定义：被测通道输入端的的亮度信号幅度的平均图像电平为固定值，色度副载波幅度从规定的最小值到规定的最大值，通道输出端副载波与输入端对于幅度间的比例偏移称为色度信号增益非线性失真。
5.同步信号静态非线性失真
定义：被测通道输入端的视频信号中具有规定的平均图像电平和标称幅度为300mv的同步信号，输出同步脉冲中点幅度对称值偏离称为同步信号的静态非线性失真。
五、实验过程及数据
(1)亮度非线性失真
1)在TSG-273上用Linearity键选择五阶梯波信号作为测试信号;
图2 五阶梯信号波形
2)在Waveform方式下观察测试信号的波形;
3)按M easure键，在触屏上选择测试指标“Luminance Non Linearity";
4)按Freeze键，读取pk-pk项目的数据。
图3 Luminance Non Linearity测量图
从上图3可知实验数据：
pk-pk=3.6
（2)微分增益、微分相位失真
1)在TSG-273上用Other Singals键选择阶梯波叠加副载波信号作为测试信号;
图4 五阶梯叠加副载波信号波形
2)在Waveform方式下观察测试信号的波形;
3)按Measure键，在触屏上选择测试指标“DGDP";
4)按Freeze键，读取Differential Gain, Differential Phasic两个项目的数据。
图5 DGDP测量图
从上图5可知实验数据：
Differential Gain（%）：min=-2.29 max=0.00 pk-pk=2.29
Differential Phasic（deg）：min=-0.55 max=0.15 pk-pk=0.70
(3)交调失真与色度非线性失真
1)在TSG-273上用Other Signals键选择三电平色度信号作为测试信号;
图6 三电平色度信号波形
2)在Waveform方式下观察测试信号的波形;
3)按M easure键，在触屏上选择测试指标“Chrominance Nonlinearity";
4)按Freeze键，读取Chrominance Amplitude Error, Chrominance Phase Error, Chrominance Luminance Intermodulation三个项目的数据。
图7 Chrominance Nonlinearity测试图
从上图7可知实验数据：
电平1 电平2 电平3 Chrominance Amplitude Error -1.0 0.0 -0.9 Chrominance Phase Error 1.0 0.0 -0.3 Chrominance Luminance Intermodulation 0.6 0.4 0.1
(4)同步信号静态非线性失真
1)在TSG-273上用Flat Field键选择2T正弦平方脉冲和条信号;
图8 2T正弦平方脉冲和条信号波形
2)在Picture方式下选择测试信号所在行，L37;
3)在Waveform方式下观察测试信号的波形;
4)按Measure键，在触屏上选择测试指标“Level Meter";
5)按Menu键，调整测试方法;
6)按Freeze键，读取Level（b-a)值。
图9 Level Meter测量图
从上图9可知实验数据：
Level（b-a）=506.5mV
六、实验分析及小结
通过这次实验，了解并了用VM700T及TSG 273测量亮度非线性失真、微分增益、微分相位失真、交调失真、色度非线性失真等的方法与过程，其中对于不同测量信号的选取尤为注意，实验过程中也遇到了一些问题，在测量同步信号非线性失真时，读取Level（b-a）值时，a、b对应位置没有选择正确，造成测量偏差，在老师的指导下深刻掌握了menu手动调节选定位置的操作要领，也在实验测量中逐渐对广播电视的某些理论加深理解。
