中级工-变压器检修-绘图题
《变电检修工（第二版）》技师理论题库绘图
《变电检修工（第二版）》技师理论题库绘图1. 图E-19所示波形为正弦交流电压，请写出其表达式。
图E-19答案:答：u（t）= U m sin(ωt + φ)。
2. 图E-50为SF6断路器中的SF6充气装置示意图，请标出图中各元件的名称。
图E-50答案:答：1—带有接触头的气瓶；2—带阀门的分配器；3—SF6减压阀；4—带有关断阀的高精度真空压力表；5—高压软管；6—真空泵接头。
3. 绘制变压器的真空注油示意图，并标出各元件的名称。
答案:答：如图E-51所示。
图E-511—储油罐；2—进油阀；3—变压器；4—截止阀；5—真空度指示表；6—真空泵。
4. 图E-52所示是什么图？并标出各元件的名称。
图E-52答案:答：此图为简易真空滤油管路连接示意图。
1—储油罐；2—真空罐；3—加热器；4—压力滤油器；5—真空计；6—真空泵；7、8—油泵；9～13—阀门。
5. 试画出变压器带电滤油示意图，并标出各元件的名称。
答案:答：如图E-53所示。
图E-531—压力滤油机；2—油泵；3—过滤器。
6. 图E-54为变压器套管竖立起吊图，标出各元件的名称。
图E-54答案:答：1—套管；2—吊环；3—固定吊绳；4—绳扣；5—滑轮组；6—调节吊绳；7—起吊机械的吊钩。
7. 画出低压三相异步电机点动具有自锁的正转控制电路图（自保持）。
答案:答：如图E-70所示。
图E-70QS—隔离开关；FU1、FU2—熔断器；KM—接触器；SB1、SB2—按钮开关。
8. 说明CD10型电磁操动机构在分闸状态时各连板的位置图（图E-71）中各元件的名称。
图E-71答案:答：1—输出轴；2—拐臂；3、10—连板；7、11、12—双连板；4—支架；5—滚轮；6—合闸铁芯顶杆；8—定位止钉；9—分闸铁芯；13—轭铁；14—分闸静铁芯；15—分闸线圈。
9. 画出具有2条电源线、4条负荷线的双母线电气主接线图。
答案:答：如图E-75所示。
图E-7510. 图E-76为全密封油浸纸电容式套管，说出各元件名称。
变电检修工-中级工练习题与参考答案
变电检修工-中级工练习题与参考答案一、单选题（共45题，每题1分，共45分）1.电力系统在运行中发生短路故障时，通常伴随着电压( )。
A、越来越稳定B、不受影响C、急剧下降D、大幅度上升正确答案：C2.在同一间隔中，开关在合闸位置，两侧刀闸（）合闸。
A、不可以B、线路侧可以C、母线侧可以D、都可以正确答案：A3.电源作Y形连接时，线电压UL与相电压Uph的数值关系为( )。
A、UL＝3UphB、Uh＝UphC、UL＝UphD、UL＝2Uph正确答案：C4.测量灭弧室真空度测量时，用作定量检测的仪器真空度的范围是（）Pa。
A、10-4～10-1B、10-6～10-4C、10-5～10-2D、10-6～10-3正确答案：A5.合闸电阻预接入时间测量时，检测仪器所用电压一般应是频率为()工频交流电压A、50Hz±1.5HzB、50Hz±2HzC、50Hz±0.5HzD、50Hz±1Hz正确答案：D6.真空断路器合闸弹跳40.5kV及以上不应大于（）A、2msB、4msC、1msD、3ms正确答案：D7.GW7-252DW/3150中D指的是（）。
A、低海拔B、电动操动机构C、带有接地刀闸D、改进型正确答案：C8.GN30-12D型隔离开关是（）的高压电器。
A、旋转触刀式B、触刀插入式C、触刀曲臂插入式D、直接插入式正确答案：A9.《生产安全事故报告和调查处理条例》第三十三条规定：事故发生单位应当认真吸取事故教训，落实防范和整改措施，防止事故再次发生。
防范和整改措施的落实情况应当接受( )和职工的监督。
A、国家B、当地政府C、纪委D、工会正确答案：D10.并联电路的总电阻的倒数等于参加并联的各个电阻的( )。
A、代数和B、倒数之和C、倒数之和再取倒数D、积正确答案：B11.机构箱内端子排无锈蚀，二次电缆绝缘层无变色、（）、损坏现象，电缆号头、走向标示牌无缺失A、老化B、污秽C、编号缺失D、膨胀正确答案：A12.在气瓶内存放半年以上的SF6气体，使用前应先检验其（）和空气含量，符合标准后方准使用。
变电检修工-中级工试题库+参考答案
变电检修工-中级工试题库+参考答案一、单选题（共45题，每题1分，共45分）1.润滑油的性能指标有黏度、油性、凝点、( )和极压性能。
A、压力B、温度C、闪点D、滴点正确答案：C2.断路器的操动机构用来( )。
A、控制断路器合闸、跳闸并维持断路器合闸状态B、控制断路器合闸和维持合闸C、控制断路器合闸和跳闸D、提供操作能量正确答案：A3.与铅垂线垂直的直线可以是( )。
A、侧平线B、一般位置线C、正平线D、侧垂线正确答案：D4.下列型号中（）表示的是隔离开关。
A、GW7-252DW/3150B、LW10B-252/3150C、ZN28-12/1250-25D、ZW32-12正确答案：A5.双柱式隔离开关具有( )个绝缘支柱。
A、3B、4C、1D、2正确答案：D6.在弹簧操动机构中，一般情况下合闸弹簧是靠( )进行储能的。
A、分闸弹簧B、合闸弹簧C、电动机D、杠杆正确答案：C7.SF6密度表（继电器）校验使用直流工作电压为()V的绝缘电阻表在正常工作条件下测量，各对接点之间、接点与外壳之间的绝缘电阻不低于()M。
A、1000、10B、500、20C、1000、20D、500、10正确答案：B8.断路器液压机构中的压力表指示的是( )。
A、氮气压力B、液体压力C、空气压力D、以上都不对正确答案：B9.真空断路器交接验收时测量合闸过程中触头接触后的弹跳时间不正确的有（）A、40.5kV 以下断路器不应大于2msB、40.5kV 及以上断路器不应大3msC、对于额定电流3kA 及以上的35kV真空断路器，弹跳时间如不满足小于3ms，应符合产品技术条件的规定D、对于额定电流3kA 及以上的10kV真空断路器，弹跳时间如不满足小于2ms ，应符合产品技术条件的规定正确答案：C10.对组合电器发生过电弧放电的气室和断路器气室，打开前，将本体抽真空后用高纯氮气冲洗(____)次。
A、5B、4C、3D、2正确答案：C11.GIS组合电器断路器开断电流高是由于SF6气体具有的（）特性。
变电一次安装工-中级工-绘图题

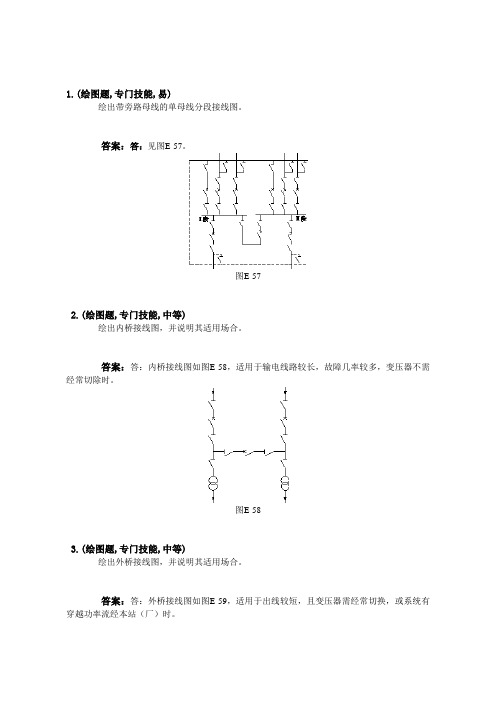

1.(绘图题,专门技能,易)绘出带旁路母线的单母线分段接线图。
答案：答：见图E-57。
图E-572.(绘图题,专门技能,中等)绘出内桥接线图，并说明其适用场合。
答案：答：内桥接线图如图E-58，适用于输电线路较长，故障几率较多，变压器不需经常切除时。
图E-583.(绘图题,专门技能,中等)绘出外桥接线图，并说明其适用场合。
答案：答：外桥接线图如图E-59，适用于出线较短，且变压器需经常切换，或系统有穿越功率流经本站（厂）时。
图E-594.(绘图题,专门技能,较易)请说出E-68变压器保护原理接线图名称。
图E-68答案：答：双绕组变压器差动保护原理图。
5.(绘图题,专门技能,较易)请说出E-64三相异步电动机控制接线图名称并简述工作原理。
图E-64答案：答：具有过载保护的低压三相异步电动机正转控制接线图。
工作原理：闭合按钮SB1，KM线圈得电；KM常开触点闭合，实现KM线圈自保持；KM线圈得电，电机电源回路闭合，电机M运转。
QS—隔离开关；FU—熔断器；KM—中间接触器；SB—按钮；KR—热继电器；M—电动机电机运行过程中断开SB2，可切断KM线圈电源，从而断开电机电源回路实现停机。
电机过负荷，热继电器KR动作，KR常闭触点断开，切断KM线圈回路，从而断开电机电源回路实现停机。
6.(绘图题,专门技能,中等)画出不完全星形接线的电流保护原理接线图。
答案：答：见图E-69。
图E-69TA1、TA2—电流互感器；KA1、KA2—电流继电器7.(绘图题,专门技能,较易)请说出E-70变压器保护原理接线图名称。
图E-701—气体继电器；2—出口中间继电器；3—重瓦斯信号继电器；4—轻瓦斯信号继电器；5—重瓦斯试运回路电阻；6—切换片；7、8—连接片答案：答：变压器瓦斯保护原理接线图。
8.(绘图题,专门技能,较易)请说出E-71保护原理接线图名称并简述工作原理。
图E-71TAU、TAW—电流互感器TA二次绕组；KA1、KA2—反时限过电流继电器；YA1-F、YA2-F—跳闸线圈（电磁铁）答案：答：图E-71为反时限过电流保护的原理接线图。
变压器检修工(第二版)-初级工-绘图题
1.(绘图题,基础知识,较易)如图E-2所示，图右边为轴侧视图，请把左边与其对应的投影图编号填入括号中。
图E-2答案：答：自上而下（3）；（1）；（2）。
2.(绘图题,基础知识,较易)图E-1（a）为内螺纹的剖视图，试画出反映其圆孔的视图。
图E-1答案：答：反映内螺纹圆孔的视图如图E-1（b）所示（此题外型不是唯一）。
3.(绘图题,基础知识,较易)如图E-3所示，已知立体图，画出三视图。
图E-3答案：答：三视图如图E-4所示。
图E-44.(绘图题,基础知识,较易)已知三个电流的瞬时值分别为：i1=15sin（ω t+30°）；i2=14sin（ω t-60°）；i3=120sinω t。
画出它们的相量图，并比较它们的相位关系。
答案：答：相量图如图E-5所示。
i1比i3超前30°；i3比i2超前60°；i1比i2超前90°。
图E-55.(绘图题,专业知识,中等)画出变压器负载时的T形等值电路，并标出各参数符号。
答案：答：变压器负载时的T形等值电路如图E-28所示。
图E-286.(绘图题,专业知识,中等)画出变压器空载等值电路图和短路时的简化等值电路图，标出各参数符号。
答案：答：变压器空载等值电路见图E-29，短路时的简化等值电路见图E-30。
图E-29 图E-307.(绘图题,专业知识,较难)画出有载调压接线方式为线性调压原理图。
答案：答：线性调压原理图如图E-40所示。
图E-408.(绘图题,基本技能,中等)如图E-45所示，图中画法错在什么地方？如何正确地画出。
图E-45答案：答：错在键槽处的画法。
正确的画法如图E-46所示。
图E-469.(绘图题,基本技能,中等)图E-47为双头螺栓连接图，此图有什么错误，请按原视图比例重新画出正确视图（将改正确之处用小圆圈括起）。
图E-47答案：答：①处有螺纹内径；②处被连接的孔径为1.1d，此处应画两条粗实线；③处内外螺纹的内外径应对齐，内径与倒角无关。
变电检修中级工(第二版)绘图
变电检修工（第二版）中级工绘图题La4E1003根据图E-4中所示电流方向及导线在电场中受力方向标出N、S极。
图E-4答：如图E-5所示。
图E-5La4E3004画出测试断路器合闸动作的最低动作电压的接线图。
答：如图E-6所示。
图E-6S—开关；R—可调电阻；HQ—合闸线圈La4E5005绘出单臂电桥原理图，并写出平衡公式。
答：如图E-7所示。
电桥平衡时R x= (R·R2)/R1。
图E-7La4E5006如图E-8所示电路，u(t)为交流电源，当电源频率增加时，3个灯亮度如何变化?图E-8S1、S2—开关；R、R1、R2、R x—电阻答：a支路电容压降减小，a灯压降增加，变亮。
b支路线圈压降增加，b灯压降降低，变暗。
c支路与原来一样，c灯亮度不变。
La4E5007如图E-9所示，载流导体在磁场中向上运动，画出导线内电流方向。
图E-9答：如图E-10所示。
图E-10Lc4E3013说明图E-20中电流互感器的接线方式。
图E-20答：此接线方式为三角形接线。
Lc4E3014说明图E-21中电流互感器的接线方式。
答：此接线为形接线。
图E-21Lc4E4015根据图E-22所示电路，画出电压和电流的相量图。
图E-22答：如图E-23所示。
图E-23Lc4E5016如图E-24所示，当磁铁顺时针转动时，画出导体中感应电动势的方向。
图E-24答：如图E-25所示。
图E-25Je4E4044说明SW3—110型少油断路器结构图（图E-56）中各元件名称。
图E-56答：1—底座；2—拐臂箱；3—支持瓷套；4—传动杆；5—法兰；6—中间机构箱；7—断口。
Je4E3045标注电容式套管图（图E-57）中各元件的名称。
图E-57答：1—导电铜杆；2—瓷套；3—电容芯子；4—钢罩；5—绝缘胶。
Je4E3046标注图E-58纯瓷式套管结构图中各元件的名称。
答：1—导电铜杆；2—瓷盖；3—橡胶密封环；4—金属罩；5—密封垫圈；6—瓷套；7—压钉；8—密封垫圈；9—金属衬垫。
配电线路工(第二版)-中级工-绘图题
1.(绘图题,基础知识,易)已知图E-21（a）主、俯两视图，画出左视图。
答案：答：如图E-21（b）所示。
图E-212.(绘图题,基础知识,较易)看图E-22说明杆型。
图E-22答案：答：在图E-22中（a）、（b）为不带拉线的门型双杆；（c）为带叉梁门型双杆；（d）、（e）为A字型双杆；（f）带拉线钢筋混凝土单杆。
3.(绘图题,专业知识,易)画出用ZC 8型接地电阻测量仪，测量土壤电阻率的接线布置图。
答案：答：如图E-23所示。
图E-234.(绘图题,专业知识,易)图E-24（a）中是单相电能表的接线图，请判断是否正确，如不正确请你指出并画出正确的接线图。
图E-24答案：答：图E-24中（a）图错误在地线与火线颠倒；（b）图是电源与负载接反。
正确的接线图如图E-24（c）所示。
5.(绘图题,专业知识,中等)画出变电站内桥接线图。
答案：答：举例见图E-25所示。
图E-256.(绘图题,专业知识,较易)图E-26为低压并联电容器装置接线图，请指出QS、TA、FV、FU、L、KM、KA、TV、HL的名称。
图E-26答案：答：QS—隔离开关；TA—电流互感器；FV—避雷器；FU—熔断器；L—限流线圈；KM—交流接触器；KA—热继电器；TV—放电器；HL—指示灯。
7.(绘图题,专业知识,中等)识别图E-27的金具。
图E-27答案：答：图E-27中（a）图为螺栓型耐张线夹及安装形式，（b）图为压缩型耐张线夹。
8.(绘图题,相关知识,较易)识别图E-29的绳结及用途。
图E-29答案：答：如图E-29所示，（a）为十字结，用于绳端打结，系自紧式，容易解开；（b）为水手结，用于较重的荷重，系自紧式，容易解开；（c）为终端搭回结，用于较重的荷重，系自紧式，容易解开；（d）为牛鼻结，用于钢丝绳扣，系自紧式，容易解开；（e）为双套结，用于终端结扣。
9.(绘图题,基本技能,较易)试画出交流电通过电容器的电压、电流波形图。
中级-变电检修工理论-复习题
( 11-055 )电力职业技能鉴定考试《变电检修工（第二版）》中级工理论复习题一、选择题（请将正确答案的代号填入括号内，每题1分）1. 把交流电转换为直流电的过程叫（ ）。
(A)变压； (B)稳压； (C)整流； (D)滤波。
答案:C2. 铁磁材料在反复磁化过程中，磁感应强度的变化始终落后于磁场强度的变化，这种现象称为（ ）。
(A)磁化； (B)磁滞； (C)剩磁； (D)减磁。
答案:B3. 电容器在充电过程中，其（ ）。
(A)充电电流不能发生变化； (B)两端电压不能发生突变； (C)储存能量发生突变； (D)储存电场发生突变。
答案:B4. 如果两个同频率正弦交流电的初相角φ1-φ2＞0°，这种情况为（ ）。
(A)两个正弦交流电同相； (B)第一个正弦交流电超前第二个； (C)两个正弦交流电反相； (D)第二个正弦交流电超前第一个。
答案:B5. 在RL 串联的变流电路中，阻抗的模Z 是（ ）。
(A)R +X ； (B)； (C)； (D)。
答案:D6. 当线圈中磁通减小时，感应电流的磁通方向（ ）。
(A)与原磁通方向相反； (B)与原磁通方向相同； (C)与原磁通方向无关； (D)与线圈尺寸大小有关。
答案:B7. 已知两正弦量，u 1=20sin （ωt +π/6），u 2=40sin （ωt -π/3），则u 1比u 2（ ）。
(A)超前30°； (B)滞后30°； (C)滞后90°； (D)超前90°。
答案:D8. 某线圈有100匝，通过的电流为2A ，则该线圈的磁势为（ ）安匝。
(A)50； (B)400； (C)200； (D)0.02。
答案:C9. 将一根导线均匀拉长为原长的2倍，则它的阻值为原阻值的（ ）倍。
(A)2； (B)1； (C)0.5； (D)4。
答案:D10. 电路中（ ）指出：流入任意一节点的电流必定等于流出该节点的电流。
变电值班员(第二版)-中级工-绘图题
1.(绘图题,基础知识,中等)根据图E-5中电流方向及导线在磁场中受力方向，标出N、S极。
图E-5答案：答：N、S极如图E-6所示。
图E-62.(绘图题,基础知识,较难)图E-7中电流I的方向是磁铁B插入线圈时产生的电流方向，试标出磁铁B的N、S极。
图E-7答案：答：见图E-8。
图E-83.(绘图题,基础知识,中等)两导线中电流方向如图E-9所示，在图中标出通电导线间相互作用力的方向。
图E-9答案：答：见图E-10。
图E-104.(绘图题,基础知识,中等)标出图E-15中通电螺线管内A点，轴线上B、N点，管外C点的磁场方向。
图E-15答案：答：见图E-16。
图E-165.(绘图题,专业知识,中等)图E-21中，哪个装置是在供给能量？哪个装置是在消耗能量（图中U、I方向为真实方向）？图E-21答案：答：A、C装置是消耗能量的。
B、D装置是供给能量的。
6.(绘图题,专业知识,中等)图E-25所示电路中，CD两端的输出电压比AB两端的输入电压的相位向前移动了一个角度，绘出该电路中各电压、电流相量图。
图E-25答案：答：见图E-26。
图E-267.(绘图题,基本技能,中等)请画出用功率表测量单相交流电电功率的电路图。
答案：答：电路如图E-43所示。
图中L1是表的电流线圈，L2是电压线圈，R f是电压线圈的附加电阻，R Z是负载。
图E 438.(绘图题,基本技能,中等)简述用3只功率表测量三相四线制电路的有功功率。
答案：答：三相四线制电路有功功率的测量。
三相四线制的负载一般是不对称的。
此时，可用3只功率表分别测出各相功率，接线如图E-44所示。
图E-44三相总的功率等于三只表读数之和或者采用一只三相三元件有功功率表来测量。
9.(绘图题,基本技能,中等)画出三相变压器的Yd11组别接线图，并标出极性。
答案：答：见图E-47。
图E-47 三相变压器的Yd11组别接线图10.(绘图题,基本技能,中等)画出用单相电能表测量完全对称三相四线制三相有功电能的电路图。
鉴定题库-变压器检修工技师30%试题
一、判断题1.>零件的极限尺寸就是零件允许达到的最大尺寸。
( )答案：×2.>零件尺寸允许的变动量，称为尺寸公差(简称公差)。
( )答案：√3.>串联电路中各电阻消耗的功率与电阻值成正比。
( )答案：√4.>将220V、60W的灯泡接到电压为220V，功率为125W的电源上，灯泡一定会烧毁。
( )答案：×5.>电阻R1，R2并联，已知R1＞＞R2，并联后的等值电阻近似等于R1，即R≈R1。
( )答案：×6.>励磁电流与通过该励磁电流绕组匝数的乘积叫磁势，又称磁动势，以N·I表示。
( )答案：√7.>国标中对未注公差尺寸的公差等级(即旧国标中所称的自由尺寸)在加工时并没有任何限制性的要求。
( )答案：×8.>电场中电动势为正值的地方，电荷的电动势能必为正值；电动势为负值的地方，电荷的电动势能必为负值。
( )答案：×9.>A灯额定值为220V、60W，B灯额定值为110V、40W，串接后接到220V电源上，B灯比A灯消耗的电能更多。
( )答案：×10.>螺管绕组中感应电动势的大小与绕组内磁通变化的速度成反比，并随绕组的匝数增加而减少。
( )答案：×11.>在电路中，纯电阻负载的功率因数为0，纯电感和纯电容的功率因数为1。
( )答案：×12.>当电源电压和负载有功功率一定时，功率因数越高，电源提供的电流越小，线路的电压降就越小。
( )答案：√13.>无功功率是不做功的功率，所以不起任何作用。
( )答案：×14.>已知u1＝18sin(ωt＋15°)V；u2＝15sin×(ωt＋35°)V。
则u＝u1＋u2＝33sin(ωt＋50°)V。
( )答案：×15.>在正弦交流电路中，电阻元件上的电压与电流同相，说明总电路电压和电流的初相一定为零。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
@@La4E2005 画出图E-6中 A-A剖视图。
@@答：图E-6中A-A剖视图如图E-7所示。
##
@@La4E2006 定性地画出图E-8中电压电流之间的相量图，并指出它们之间的相位关系。
@@答：相量图如图E-9所示。
电阻电压与电流同相，电容电压滞后电流90°,总电压滞后电流的角度为φ。
##
@@La4E2007 根据图E-10（a）给出的轴侧视图画出全剖视图。
@@答；如图E-10(b)所示。
##
@@La4E3008 定性地画出图E-11中的电流i与电压u的相量图，并指出i R、i L、i C同u的相位关系。
@@答：相量图如图E-12所示。
i R与u同相位；i L滞后u的角度为π/2；i C超前u的角度为π/2。
##
@@Lb4E3019 画出三相变压器Y,d11接线组的相量图和接线图。
@@答：Y,d11接线图和相量图如图E-31所示。
##
@@Lb4E3020 画出单相变压器空载运行的等值电路，说明参数的意义，写出电压方程式。
@@答：变压器的空载等值电路如图E-32所示。
图中：r1—一次绕组的电阻；
x1—一次绕组漏阻抗，是对应于一次绕组漏磁通的等值电抗；
r m—励磁电阻，是对应于主磁通在铁心中引起铁心损耗的等值电阻；
x m—励磁电抗，是对应于主磁通在一次绕组上的等值电抗。
电压方程式为：
##
@@Lb4E3021 画出变压器负载时的简化等值电路图，标明各参数的组成参数。
@@答：在变压器负载运行时I1＞＞I0，故可将I0忽略，即认为Zm无限大而断开，于是等值电路被简化，如图E-33所示。
各参数的组成参数如下：
Z K＝Z1＋Z2＝r K＋jx K；
r K＝r1＋r2＝r1＋K2r2；
x K＝x1＋x2＝x1＋K2x2。
##
@@Jd4E2031 试画出日光灯接线图。
@@答：日光灯接线图如图E-45所示。
图中：K为启辉器，S为开关，L为镇流器。
##
@@Jd4E3032 画出电动机按钮联锁的可逆启动控制电路图。
@@答：电动机按纽联锁的可逆启动控制电路图如图E-46所示。
##
@@Je4E2041 画出三相半直半斜接缝铁心迭积图。
@@答：铁心迭积图如图E-55所示。
##
@@Je4E3042 画出分级绝缘多层圆筒式绕组示意图。
@@答：圆筒式绕组示意图如图E-56所示。
##
@@Je4E3043 画出连续式绕组部分线段的部面图，并标出段间连线（绕组为两根导线并绕）。
@@答：如图E-57所示。
##
@@Je4E3044 画出110kV，串级单相电压互感器原理图。
@@答：如图E-58所示。
##
@@Je4E3045 画出单根导线的纠结式绕组示意图。
@@答：作图如图E-59所示。
##
@@Je4E3046 画出变压器温度信号装置原理接线图。
@@答：变压器温度信号装置原理接线如图E-60所示。
其中：1—温度继电器；2—信号继电器。
##
@@Je4E3048 画出变压器瓦斯保护的原理接线图。
@@答：变压器瓦斯保护的原理接线图如图E-62所示。
其中各部件名称如下：
1-气体继电器；
2-出口中间继电器；
3-重瓦斯信号继电器；
4-轻瓦斯信号继电器；
5-重瓦斯试运回路电阻；
6-切换片；7、8-连接片。
##
@@Je4E3049 画出大型变压器真空注油原理流程图。
@@答：作图如图E-63所示。
##
全文完成时间：2007年5月9日星期三下午12时44分。
