二甲醚生产工艺及设备介绍
二甲醚生产工艺
二甲醚生产工艺二甲醚是一种无色、无味的液体，化学式为 CH3OCH3，是一种重要的有机化学品。
它具有很高的燃烧热值，被广泛应用于化工领域。
下面我们来介绍一下二甲醚的生产工艺。
目前，二甲醚的主要生产工艺是通过甲醇脱水制备而成。
其具体的生产过程如下：首先，将甲醇加入至醇解器中，然后加入一定量的硫酸作为酸催化剂。
醇解器采用浸没式加热，在适宜的温度下进行反应。
甲醇与硫酸反应生成甲基甲醚，反应方程式为：CH3OH + H2SO4 → CH3OCH3 + H2O其中，甲醇为脱水剂，而硫酸则起催化剂的作用，加快反应速率。
随着反应的进行，甲基甲醚会沉淀形成液相和固相两个分离层。
液相中的甲基甲醚通过分离装置进行分离，然后经过净化处理，去除其中的杂质和有害物质。
固相中的硫酸则需要进行再生利用。
接下来，对液相中的甲基甲醚进行精馏操作，将其中含有的杂质分离出来，以提高二甲醚的纯度。
精馏塔通常采用连续操作，通过控制温度和压力来实现分馏。
分馏过程中，高纯度的二甲醚会在顶部的冷凝器中凝结成液体，然后被收集起来，而杂质则会在底部的渣油中积聚。
最后，经过精馏处理后得到的二甲醚为产品，可以通过灌装或其他方式包装出厂。
产生的废气和废水通过处理设备进行处理，以减少对环境的影响。
二甲醚的生产工艺需要一定的设备和化学药剂的投入，同时也需要进行精确的操作和控制。
在生产过程中，要注意安全生产，避免发生事故和意外，确保工作人员的人身安全。
总结起来，二甲醚的生产工艺主要包括甲醇脱水反应、分离和净化处理、精馏操作等步骤。
通过这些步骤，可以得到高纯度的二甲醚产品。
生产过程中需要考虑资源利用和环境保护等因素，以实现可持续发展。
二甲醚生产过程分析

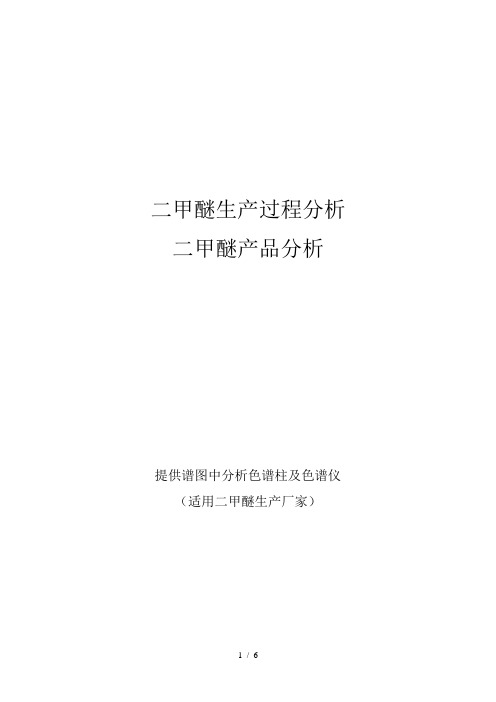

二甲醚生产过程分析二甲醚产品分析提供谱图中分析色谱柱及色谱仪（适用二甲醚生产厂家）二甲醚二甲醚的生产以甲醇为主要原料，经过催化剂转化生成二甲醚及微量杂质及等，对于生产燃料级二甲醚产品，一般只分析有机气体，甲醇和水，采用气相色谱法，用二甲醚专用柱得到分离。
方法原理采用热导和氢焰检测器，用填充柱，对二甲醚产品中的各组份和生产过程中甲醇，水，尾气，废水进行测定，用外标法定量或校正面积归一法定量。
一．仪器及设备1．气相色谱仪：双检测器检测限≤×（苯）灵敏度≥(苯)2．不锈钢色谱柱：二甲醚专用色谱柱（根￠＊）改性色谱柱（根￠＊)(￠＊)3．液化气取样钢瓶（）及采样袋4．数据处理：电脑及色谱工作站5．分析天平（万分之一）二．试剂和材料1．载气：高纯氮，高纯氢，空气（要求无油，无杂质）2．标气：.常量一氧化碳,甲烷,二氧化碳标气.二甲醚产品标气：一氧化碳,甲烷,二氧化碳,乙烯,乙烷,丙烯,丙烷,二甲醚，甲醇，水3．分析级甲醇，蒸馏水4．配样玻璃仪器：具塞试管个或烧瓶个三．分析条件柱温: ℃气化: ℃检测(): ℃热导: ℃桥流:流速:进样量:四．检测项目．原料甲醇检测进厂原料甲醇主要检测甲醇中水，采用热导检测器，用改性色谱柱分离，面积校正归一法定量。
分析谱图如下：.气化塔釜液分析:采用热导检测器检测，用改性色谱柱分离，对气化塔釜液中甲醇，水进行检测，面积校正归一法定量，分析谱图如下：. 精馏塔釜液分析采用热导检测器检测，用改性色谱柱分离，对二甲醚精馏塔釜液中二甲醚，甲醇，水进行检测，面积校正归一法定量，分析谱图如下：.醇洗塔排放气分析（）.排放气包括常量一氧化碳,甲烷,二氧化碳采用热导检测器检测,用色谱柱分离,面积外标法定量，分析谱图如下：测，面积外标法定量，分析谱图如下:.排放废水主要检测排放废水中甲醇，采用氢焰检测器检测，用改性色谱柱分离，面积外标法定量，分析谱图如下：．二甲醚产品分析二甲醚产品含量的分析，主要测定其微量杂质，水和甲醇，用二甲醚专用柱分离，采用热导检测器检测，面积校正归一法定量，分析谱图如下：以上二甲醚产品和二甲醚生产过程分析，有不足之处望各位老师指出！注：参考文献．二甲醚分析标准2．气相色谱原理．分析化学手册提供谱图中分析色谱柱及色谱仪，质优价廉北京普瑞分析仪器有限公司联系人：李景升联系电话：邮箱：。
5万吨年二甲醚生产工艺设计
二甲醚（Dimethyl Ether，简称DME）是一种无色、易挥发液体。
由于其高效燃烧、无毒、低排放以及适应性广等特点，DME已经成为一种具有广泛应用前景的清洁燃料。
本文将对5万吨年二甲醚生产工艺进行设计，从原料准备、合成反应、分离提纯等方面进行详细介绍。
一、原料准备二甲醚的主要原料是甲醇和氧气。
甲醇产量占到了总原料消耗的大部分，因此对甲醇的质量和稳定供应非常关键。
同时，氧气也是必不可少的原料。
除此之外，还需要一定量的催化剂和助剂。
因此，在生产之前，需要建设甲醇生产装置、气体供应装置以及配套的催化剂和助剂供应装置。
二、合成反应二甲醚的合成反应通常是通过甲醇脱水反应进行的。
该反应在一定的温度和压力下进行，常用的反应条件为350-450℃和1-1.5MPa。
反应中，甲醇和氧气经过氧化反应生成氢气和二甲醚，在此过程中需要催化剂的作用。
常用的催化剂有铜铝复合氧化物、金属纳米颗粒、以及酸催化剂等。
合成反应还需要关注反应速率、转化率等指标，并需要对反应产物进行实时监控和分析。
三、分离提纯合成反应得到的产物中，除了二甲醚还有一些杂质气体和液体，需要进行分离和提纯。
通常采用的分离方式有顺序蒸馏和精馏等。
首先，通过顺序蒸馏进行初步的分离，得到含有较高浓度的二甲醚液体。
然后，再通过精馏等工艺进行进一步的提纯，得到纯度较高的二甲醚产品。
在以上的工艺设计中，除了需要考虑生产原料的供应和质量，还需要关注反应条件、催化剂的选择以及分离和提纯过程中的操作条件。
同时，还需要关注工艺的安全性与环境友好性，通过合理设计和布置设备，采取相应的安全措施，以确保生产过程中的安全和环保。
此外，还应该对工艺进行经济性分析和评价。
包括对原料成本、设备投资、能耗等进行测算和评估，以求取到较为经济合理的工艺方案。
以上是对5万吨年二甲醚生产工艺设计的详细介绍。
通过对原料准备、合成反应和分离提纯等方面的设计和考虑，可以确保生产过程的稳定性和高效性，从而实现二甲醚的大规模生产。
二甲醚生产工艺规程及其操作
二甲醚生产工艺规程及其操作1. 简介二甲醚，学名双甲醚或甲氧基甲烷，是一种常见的有机化合物，化学式为CH3OCH3。
它可以用作溶剂、工业清洗剂和燃料添加剂。
本文将介绍二甲醚的生产工艺规程及其操作步骤。
2. 生产工艺规程2.1 原料准备二甲醚的生产原料包括甲醇和氢气。
甲醇可以通过甲烷加氧化反应得到，而氢气则通过氢气制备设备产生。
在生产过程中，需要确保原料的纯度和质量符合要求。
2.2 催化剂制备二甲醚的生产需要使用一种合适的催化剂，常用的催化剂有固体酸催化剂和金属催化剂。
催化剂制备过程包括催化剂的合成、活化和干燥等步骤。
2.3 反应装置生产二甲醚的反应装置主要包括反应釜、加热装置和冷却装置等。
反应釜应选用耐腐蚀性好、密封性能优良的材料制成。
2.4 反应条件二甲醚的生产反应通常在一定的温度和压力下进行。
反应温度和压力会影响催化反应的速率和产率。
合适的温度和压力应根据催化剂的性质和反应速率进行调整。
2.5 分离提纯反应结束后，得到的产物需要进行分离和提纯步骤。
分离步骤主要包括蒸馏和萃取等。
蒸馏过程中可以根据产物的沸点差异来实现分离。
2.6 产品储存最后，得到的二甲醚产品需要储存起来以备后续使用。
储存过程中需要注意防潮、防火和成品的质量控制等问题。
3. 操作步骤3.1 原料准备在进行二甲醚生产之前，需要准备好甲醇和氢气原料，并确保其质量合格。
同时，根据生产需要，准备好适量的催化剂。
3.2 反应装置准备将反应釜清洗干净，并确保其完好无损。
将催化剂加入反应釜中，并加入适量的溶剂和助剂。
3.3 反应操作启动加热装置，将反应釜加热至设定温度。
同时，通入氢气到反应釜中，控制压力在预设范围内。
开始加入甲醇原料，并保持反应温度和压力稳定。
3.4 反应结束根据实际反应情况，确定反应结束时机。
停止加热装置，停止氢气通入，并将反应釜冷却至室温。
3.5 分离和提纯将反应产物进行分离和提纯操作。
可以通过蒸馏、萃取等方法将二甲醚与其他组分分离开来，得到纯净的二甲醚产品。
二甲醚的生产工艺及其特点
二甲醚的生产工艺及其特点目前合成气合成二甲醚的生产工艺主要有二步法和一步法两种，二步法是经过甲醇合成和甲醇脱水二步过程得到DME，一步法是合成气直接生产DME，新开发的工艺有二氧化碳加氢合成二甲醚和生物质间接液化制取二甲醚。
一、二步法合成工艺1、液相法最早采用的生产DME的方法是甲醇在浓硫酸中液相脱水,即将浓硫酸与甲醇混合,在低于100℃时加热制得。
台湾的ConsulChemical 公司早于1976年即用此法生产DME,该工艺过程具有反应温度低、甲醇转化率高(>80%)二甲醚选择性好(99%)等优点,但该方法由于使用腐蚀性大的硫酸，残液和废水对环境的污染大，国外现已不用此法,而国内仍有少数厂家用此法生产。
2、气一固相法目前,许多工业化装置是用甲醇气相脱水生产DME,意大利的ESSO公司用负载金属的硅酸铝作催化剂生产DME，其甲醇的转化率为70%，DME的选择性大于90%。
Mobil公司利用新型的ZSM-5分子筛作甲醇脱水的催化剂，在比较温和的反应条件下，获得了甲醇转化率为80%，DME的选择性>98%的好结果。
日本三井化学公司在1991年开发了一种寿命长、活性高、选择性好的氧化铝催化剂,使用寿命为半年,转化率可达74.2%,选择性为99%。
我国的西南化工研究院，采用ZSM-5分子筛，在200℃条件下，甲醇的转化率可达75%~80%，选择性大于98%，已先后在我国建立了数套2500t/a规模的生产装置。
浙江省化工研究院也开发了甲醇气相脱水制DME的催化剂,在江苏的吴县化工厂进行2500t/a规模的工业生产。
目前国内外采用甲醇脱水二步法工艺生产DME的较大企业有:美国杜邦公司、德国联合莱茵褐煤燃料公司、汉堡的DMA公司和荷兰的阿克苏公司,生产能力均达到万吨级以上;澳大利亚悉尼CSR公司、日本住友精细化工公司和我国的中山凯达精细化学品公司各具有5000t/a的生产能力。
由甲醇脱水生产二甲醚工艺的优点是工艺较为成熟,操作比较简单,能获得高纯度的二甲醚(最高可达99.99%)。
年产20万吨甲醇制二甲醚生产工艺
年产20万吨甲醇制二甲醚生产工艺甲醇制二甲醚是一种重要的工业化学品，广泛用于燃料添加剂、溶剂、涂料等领域。
本文将介绍一种年产20万吨甲醇制二甲醚生产工艺。
一、工艺流程该工艺流程包括四个主要步骤：甲醇脱水、二甲醚合成、精馏和纯化。
1. 甲醇脱水采用沸腾蒸馏法对甲醇进行脱水。
甲醇在高温、低压下脱水生成甲醇蒸汽和水蒸汽。
经过多级沸腾器的处理，水蒸汽在不同的温度下逐渐与甲醇蒸汽分离。
最后蒸馏出高纯度的甲醇。
2. 二甲醚合成将甲醇和催化剂一起注入反应釜中，通过控制反应温度、压力、时间、催化剂浓度等条件，使甲醇和催化剂发生反应生成二甲醚。
催化剂采用固定床催化剂，可重复利用。
3. 精馏将合成的二甲醚通过精馏塔进行精馏，分离出不同纯度的二甲醚。
采用加热与冷却循环控制温度，使不同级数的蒸汽从塔底逐级上升，从而达到纯化的目的。
4. 纯化将得到的高纯二甲醚通过精密过滤、冷冻、水洗等操作，去除杂质，达到最终的纯度要求。
二、设备选型1. 甲醇脱水采用多级沸腾器，采用高效清洗器、冷凝器、精密分离器等设备，确保甲醇的高纯度。
2. 二甲醚合成采用反应釜式反应器，配有搅拌装置和温控装置，以保证反应的均匀和稳定，同时选用固定床催化剂实现反应。
3. 精馏塔采用塔板式精馏，配合温度控制装置，可操作稳定，适应不同的精馏要求。
4. 纯化采用过滤器、冷凝器、水洗器等设备，对产品进行最终处理，确保产品达到纯度要求。
三、优化方案1. 控制反应条件，采用高效催化剂，提高反应速率，降低工艺能耗。
2. 采用高效分离器，减少分离步骤，降低工艺能耗和成本。
3. 采用智能化控制系统，实现自动化生产和可远程监控，提高生产效率和质量。
4. 设备采用节能环保型设备，降低对环境的影响，符合可持续发展的要求。
综上所述，该工艺流程采用先进设备技术和优化方案，可高效、稳定地生产出高纯度的二甲醚，具有良好的经济效益和环保效益，有利于推动工业化进程。
二甲醚工艺流程简介及方块图
二甲醚生产工艺流程示意图（见图）
图二甲醚生产工艺流程图
二甲醚生产工艺流程文字描述如下：
我公司采用自主研发的“复合酸脱水催化生产二甲醚”工艺。
具体生产流程叙述如下：来自甲醇罐区的甲醇经泵送至反应釜均匀进入液相复合酸催化剂中，在催化剂的作用下快速脱水生成二甲醚气体。
该反应为微放热反应，为保证反应的连续进行，用蒸汽间接进行催化剂加热。
从反应釜顶部出来的气体为二甲醚、水蒸汽和少部分甲醇混合气，此部分混合气体经过冷却器降温后进入分离器进行气液分离，得到的气相二甲醚再进入净化装置精制，得到更为纯净的二甲醚气体。
最后气相二甲醚送往二甲醚压缩机进行压缩增压，冷却后液相的甲醚送至二甲醚罐区储存。
分离器分离出来的冷凝液由泵送往精馏塔提纯，得到的甲醇产品送往甲醇罐再利用，精馏残液送往甲醇厂的造气炉夹套锅炉利用或
送污水处理站处理后排放。
二甲醚生产技术
二甲醚生产技术二甲醚是一种新兴工业原料，主要用于清洁燃料、气雾剂、制冷剂、发泡剂。
有机合成原料等。
与液化石油气差价大且可以替代民用液化石油气，还可以作为柴油掺烧剂，有可能成为未来制取低碳烯烃的理想产品。
1二甲醚生产工艺目前，二甲醚加工方法主要有合成气一步法和甲醇法，甲醇法又分为甲醇液相法和甲醇气相1.1合成气一步法合成气一步法以合成气（2H CO +）为原料，合成甲醇反应和甲醇脱水反应在一个反应器中完成，同时伴随CO 的变换反应。
工艺流程见图1。
图1 合成气一步法工艺流程1.2甲醇法1.2.1甲醇液相法甲醇经过预热后进入反应器，在无机酸的催化作用下进行脱水反应。
通过加热，将反应 1/2=CO H 二甲醚、水、甲醇22CO CO H 、、 循环气、、CO H 2 2CO 气体二甲醚产品煤 水 / 甲醇 冷 媒副产品甲醇 水 / 甲醇净化，调CO H /2 合成二甲醚 吸收 脱除2CO 甲醇精馏二甲醚精馏 煤气化生产的二甲醚、水以及相平衡的甲醇蒸发汽化送出反应器。
反应产物经冷凝分离，未冷凝的气相经压缩液化即为产物二甲醚。
冷凝液经精馏分离，水从塔釜排出，甲醇返回做原料，工艺流程见图2。
图2 甲醇液相法工艺流程1.2.2甲醇气相法甲醇汽化后经换热器进入反应器进行气相催化脱水反应，反应产物经换热后用循环水冷凝冷却。
冷凝冷却后的物料在粗甲醚中间罐进行气液分离。
气相为副反应产生的不凝气和二甲醚、甲醇饱和蒸汽，将它们送入洗涤塔用甲醇或甲醇-水溶液吸收回收其中的二甲醚。
吸收液返回粗甲醚中间罐，吸收尾气排出装置。
粗甲醚中间罐的粗二甲醚用精馏塔进行精馏分离得到二甲醚产品。
从二甲醚精馏塔釜得到的甲醇-水溶液送入甲醇精馏塔提取甲醇，提取的甲醇返回反应器作为原料。
从甲醇精馏塔釜排出含醇废水，工艺流程见图3。
甲醇 二甲醚二甲醚二甲醚产品回收甲醇 废水预热 混合，反应 加热汽化 压缩 冷却冷凝 甲醇精馏提浓 冷凝 尾气产品二甲醚甲醇回收甲醇 废水甲醇汽化 换热 脱水反应冷却吸收 精馏分离 甲醇精馏提浓图3 甲醇气相法工艺流程参考文献：《二甲醚生产技术及产业前景分析》陈佩文。
二甲醚工艺流程说明
二甲醚工艺流程说明下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!二甲醚工艺流程说明。
一、二甲醚的性质和用途。
二甲醚（Dimethyl Ether，简称 DME）是一种无色、无味、无毒的气体，具有较高的燃烧效率和低污染排放特性。
二甲醚的生产工艺
二甲醚的生产工艺二甲醚是一种无色、易挥发的液体，也是一种重要的有机合成反应的溶剂。
二甲醚的生产工艺主要有普通工艺和新工艺两种。
本文将对二甲醚的生产工艺进行详细介绍。
一、普通工艺普通工艺是指采用甲醛与甲醇反应制备二甲醚的方法。
具体步骤如下：1.将甲醛和甲醇按一定比例混合，加入到反应釜中。
2.在适当的温度下，加入酸催化剂，例如硫酸、磷酸等，作为催化剂促进反应的进行。
3.反应开始后，采用搅拌的方式，持续搅拌反应物，保持反应的均匀性。
4.反应进行一段时间后，将产生的二甲醚以及副产物甲醛蒸馏出来。
5.将温度控制在适当的范围内，以保证二甲醚的生成率和纯度。
6.通过一系列的分离和精馏步骤，最终获得高纯度的二甲醚。
二、新工艺新工艺是指采用介质催化剂反应制备二甲醚的方法。
这种方法相比于普通工艺，具有工艺简单、操作方便、产品纯度高等优点，逐渐得到广泛应用。
具体步骤如下：1.将介质催化剂（如固体酸催化剂）加入到反应釜中，并加热至适当温度。
2.将甲醇加入到反应釜中，并通过加压的方式，控制甲醇的流速。
3.在适当的温度和压力下，甲醇与介质催化剂进行反应，生成二甲醚。
4.通过连续进料和连续蒸馏的方式，保持反应的稳定性和连续性。
5.根据需要，可以进行一系列的分离、净化和纯化操作，最终获得高纯度的二甲醚。
三、普通工艺与新工艺的对比1.工艺复杂性：普通工艺需要添加酸催化剂，而新工艺利用介质催化剂，工艺更加简单。
2.产物纯度：由于新工艺的技术进步，可以获得更高纯度的二甲醚。
3.产品收率：新工艺的二甲醚收率较高，可以达到90%以上。
4.安全性：普通工艺中使用的酸催化剂对设备腐蚀性较强，操作过程需要注意安全性。
而新工艺使用的介质催化剂较安全。
5.对环境的影响：新工艺相比于普通工艺，对环境的影响较小。
综上所述，二甲醚的生产工艺可以采用普通工艺和新工艺两种方案。
新工艺相比于普通工艺具有工艺简单、产品纯度高等优点，逐渐得到广泛应用。
随着科技的不断进步，更多高效、环保的工艺可能会被开发和应用于二甲醚的生产过程中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Ⅰ气相甲醇脱水法制DME
1.应用案例
年产10万吨二甲醚工程项目应用于广东绿源化工有限公司。
1.1 采用的工艺
生产过程中二甲醚在催化剂作用下主要发生的主副反应为：
主反应：2CH3OH=CH3OCH3+H2O
副反应：CH3OH=CO+2H2
2CH3OH=CH4+2H2O+C
CH3OH=CH4+H2+CO
CO+H2O=CO2+H2
C+CO2=CO
作为纯粹的 DME 生产装置而言，表 5.3-2 中列出3种不同生产工艺的技术经济指标。
由表1可以看出，由合成气一步法制 DME 的生产成本远较硫酸法和甲醇脱水法为低，因而具有明显的竞争性。
但相对其它两类方法，目前该方法正处于工业放大阶段，规模比较小，另外，它对催化剂、反应压力要求高，产品的分离纯度低，二甲醚选择性低，这都是需要研究解决的问题。
本设计采用汽相气相甲醇脱水法制DME，相对液相法，气相法具有操作简单, 自动化程度较高, 少量废水废气排放, 排放物低于国家规定的排放标准，DME选择性和产品质量高等优点。
同时该法也是目前国内外生产DME的主要方法。
表1二甲醚各种生产方法技术经济比较
1.2 原料及产品规格
原料：工业级甲醇
甲醇含量≥99.5wt％水含量≤0.5 wt％
产品: DME含量≥99.95wt％甲醇含量≤500ppmwt 水含量≤0.05ppm
1.3 设计规模和设计要求
设计规模：100,000吨DME/年，按照8000小时开工计算，产品流量12,500kg/h，合271.332kmol/h。
1.4 设计要求：产品DME：回收率为99.8％，纯度为99.95 wt％。
回收甲醇：回收率99.95％，纯度为99.0 wt％。
2 生产工艺及装置
2.1 工艺流程
本项目以甲醇为原料，经甲醇汽化、脱水反应、冷凝、精馏等工序，生产燃料级二甲醚。
其工艺流程见下图。
(1)汽化
循环甲醇贮罐中的甲醇用甲醇进料泵加压并计量后，在甲醇换热器中与反应气换热，然后进入甲醇汽化塔；来自精馏塔的一部分釜液（甲醇水溶液）也经预热后进入汽化塔。
汽化塔塔釜排水经汽提回收甲醇后排放。
汽提塔再沸器也用导热油加热，控制汽提温度为130～140℃。
(2)反应合成、冷凝
汽化后的汽相甲醇经气体换热器与反应气换热后分两段进入反应器；一股被过热到240℃，从顶部进入反应器进行反应；另一股被加热到145℃，作为冷激气从催化剂层的上部进入反应器。
控制反应温度300～350℃，甲醇脱水反应生成二甲醚（DME），同时发生一系列副反应。
从反应器出来的反应气体经换热器
与甲醇蒸汽换热后进入粗甲醚冷凝器。
粗甲醚冷凝器用冷却水间接冷却。
(3)气液分离
从粗甲醚冷凝器出来的物料约30～40℃，进入粗甲醚贮罐进行气液分离。
液相为粗甲醚，气相为氢、一氧化碳等不凝性气体和DME蒸汽。
（4）喷淋吸收
气相物料进入洗涤塔用来自精馏塔塔釜的釜液（甲醇水溶液）吸收回收其中的DME，吸收液返回粗甲醚贮罐，吸收尾气经燃料管网输送至锅炉房作为锅炉燃料。
本项目工艺为连续式生产，甲醇的单程转化率为80％，DME 选择性为１，反应压力13.9MPa，生产的产品燃料级二甲醚产品设计质量指标为二甲醚≥99%。
2.2 主装置及占地
项目总用地面积19096.5m2，装置占地面积9567m2，建筑面积1788 m2，主要建设主装置区、甲醇储罐区、锅炉房、分析控制室、循环水站和空压站等。
预计在2009年初可建成投产。
3 主要设备
3.1 主要装置、设备
塔类
3.2 原料、辅助原料、燃料的种类、数量、来源和供应可能
表3.1-1主要原辅材料消耗表（以每吨DME产品计）
表3.1-2原材料动力（水、电、汽、气）消耗定额及消耗量（以每吨DME产品计）3.3设备费用
Ⅱ气相甲醇脱水法制DME
1 应用案例
年产20万吨二甲醚项目应用在东莞市九丰能源有限公司。
1.1 工艺流程示意图
甲醇储罐→输送泵→甲醇净化塔或预热器→甲醇气化器→合成
塔进出口换热器→二甲醚合成塔→冷却器→二甲醚净化塔→二甲醚罐区
1.2 工艺流程简述
从甲醇储罐来的原料甲醇先进入甲醇净化塔经甲醇净化塔回流罐，缓冲后由甲醇泵加压，经含醇废水和出塔合成气预热后进入甲醇气化器。
在甲醇气化器中由蒸汽冷凝提供甲醇气化的热量，气化后的甲醇经合成塔进出口换热器加热后进入二甲醚合成塔（开车时入塔气经开工加热器由高压蒸汽加热）。
气相甲醇在催化剂的作用下，发生脱水反应，生成二甲醚和水，同时生成少量的CO，CO2，H2，CH4和其他副产物。
出塔的合成气经进出塔换热器预热入塔原料甲醇回收热量后，再进入甲醇净化塔再沸器进一步回收热量。
出再沸器的合成气经循环水冷却器后进入二甲醚净化塔进料罐，气相直接进入二甲醚净化塔，液相经给料泵进入。
二甲醚净化塔以中压蒸汽为再沸器热源，塔顶不凝气体由二甲醚净化塔回流罐经净化塔冷却冷凝器用循环水冷却回收二甲醚后排出，去甲醇装置作燃料。
二甲醚从二甲醚净化塔出口抽出，去二甲醚罐区。
二甲醚净化塔塔底主要为甲醇和水，靠压差进入甲醇净化塔，从塔顶得到未反应的甲醇，回到甲醇泵的入口作为原料甲醇。
甲醇净化塔塔底排出的含醇废水预热原料甲醇后，经废液泵加压，去甲醇装置，再经工艺冷凝汽提塔汽提后去脱盐水装置回收利用。
2 主要装置
主要装置设备一览表
3 原材料及动力消耗
4 项目主要经济指标。
