比亚迪F3-F3R发动机473QE-1机械部分维修手册(可编辑)
473手动变速器_BYD5T-14 2010版_
1
变速器
F3/F3R 轿车维修手册
6. 测量 4 档齿轮厚度。
8. 测量定距环的距离②。
1) 若厚度小于维修极限，则换上一个新的 4 档齿轮。
1) 若距离②不符合标准，则换上一个新的 定距环。
2) 若厚度符合维修极限，则换上一个新的 3/4 档同步毂。
标准：26.88—26.93mm 维修极限：26.81 mm
16：10 0.98 0.98 0.98 0.98 0.98 0.97 Φ74.9 Φ74.9 Φ68.8 Φ68.8 Φ62.8 无同步器 45.55/24.5 57.4/34.6
19/23 电子式 80W-90(北方夏季)、75W-90（北方冬季） 80W-90 或 85W-140（南方全年） GL－4 1.6L
3.2 倒档轴拨叉间隙的检测
3.3 换挡杆间隙的检测
1. 用塞尺（C）测量倒档轴拨叉组件（B） 和空转齿轮组件（A）之间的间隙。若 间隙超过了维修极限，则转至第 2 步。
1. 用塞尺（C）测量换挡杆组件（A）和选 档杆组件（B）之间的间隙。若间隙超 过了维修极限，则转至第 2 步。
标准：1.50—1.90mm 维修极限：2.10mm
(27)车速传感器组件 (28)O 型密封圈 (29)车速传感器从动齿轮 (30)弹簧 (31)8mm 垫圈 (32)卡簧 (33)8mm 弹簧垫圈 (34)拨叉轴螺钉（25N．m） (35)变速器前箱体
1
后箱体—分解图
变速器
F3/F3R 轿车维修手册
(1) 限位螺栓（22N．m） (2) 限位弹簧 (3) 钢球 (4) 12mm 平垫圈 (5) 排放塞（39N．m） (6) 14mm 平垫圈 (7) 密封螺塞（25N．m） (8) 六角法兰面螺栓
比亚迪F3,F3R473QE 发动机系统维修手册
制软件。MT22.1 具备了满足目前欧 4 和 EOBD 法规所需的所有技术规格。
MT22.1 发动机管理系统的基本组件有：
发动机控制模块（ECM）
怠速控制阀
进气压力/温度传感器
喷油器
冷却液温度传感器
燃油导轨总成
节气门位置传感器
燃油分配管
曲轴位置传感器
碳罐控制阀
爆震传感器
点火线圈
氧传感器
MT22.1 发动机管理系统是一个电子操纵的汽油机控制系统，它提供许多有关操作者和车辆 或设备方面的控制特性，系统采用闭环控制方式，对发动机的运行提供各种控制信号。
-
1-
前言
随着我国国民经济的发展，汽车保有量不断增加，环保法规也在不断地严格化。由于闭环控 制的汽油定量技术跟三效催化转化器相结合有可能将汽车排放的有毒物质减少 92%以上，所以用 电子控制汽油喷射技术取代化油器已经成为不可逆转的发展趋势。这表明，在中国汽车行业中， 化油器发动机的时代已经结束，电子控制汽油喷射发动机的时代已经开始。
-
5-
第四节 手册中出现的缩略词注释
CPS TPS IACV MAP/MAT ECM EKP EMS EV OSP KNOCK KVS ECP CTS ZSK
曲轴位置传感器（发动机转速传感器） 节气门位置传感器 怠速步进电机 进气压力温度传感器 电子控制单元（俗称：电脑） 燃油泵 发动机管理系统 喷油器 加热型氧传感器 爆震传感器 燃油分配管总成 碳罐控制阀 冷却液温度传感器 点火线圈
本手册首先介绍电子控制汽油喷射系统的组成和工作原理。接着详细地介绍系统各个零部件 的构造和性能。
一般来说，在对电子控制汽油喷射系统进行维修的过程中，故障诊断仪是必不可少的工具。 故障诊断仪能够把储存在 ECM 中的故障信息记录调出来。为了帮助读者深入理解每一种故障码的 真正含义，本手册列出了 ECM 设置各种故障信息记录的条件。但是，许多故障却并非根据故障信 息记录就可以直接确定的，而是需要进行一系列的分析才能找到真正的故障所在。所以，本手册 用相当多的篇幅描述如何根据故障信息记录来找出真正的故障。
比亚迪F3,F3R维修手册-前后保

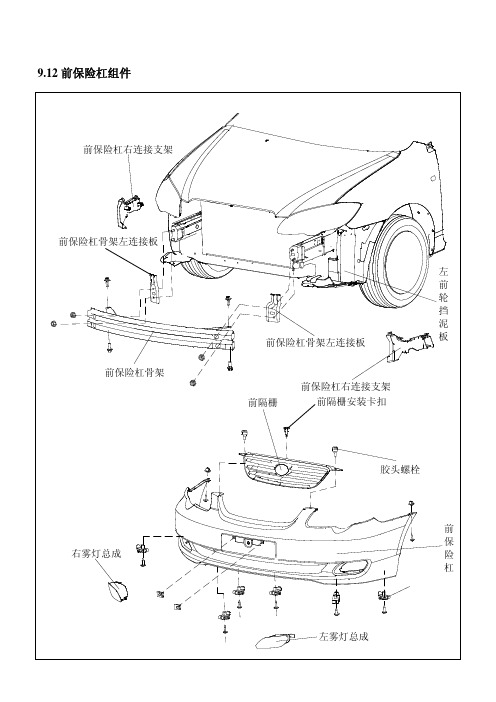

9.12前保险杠组件更换提示：1 ．拆下前格栅（a）拆下前隔栅安装卡扣和2个胶头螺栓。
（b）用螺丝刀脱开 3个卡爪并拆下格栅。
提示：使用前，用胶带包住螺丝刀尖。
2 ．拆下左前轮挡泥板（a）拆下 2 个螺钉。
（b）拆下左前轮挡泥板提示：没有必要完全拆下左前轮挡泥板，部分拆下可使保险杠在步骤4 中拆卸。
3 ．拆下右前轮挡泥板提示：步骤与2相同4 ．拆开前保险杠与发动机挡泥板连接的另外两个螺钉。
5 .拆下前保险杠（a）在翼子板下放上保护带。
（b）拆下前保险杠左右两个角处与翼子板连接的2个自攻螺钉。
（c）用螺丝刀脱开左右4个卡爪并将左右支架前端挂钩翘出到大灯面罩外然后拆下保险杠。
提示：使用前，用胶带包住螺丝刀尖部。
（d）脱开 2 个雾灯接线头(选装)。
前保险杠左连接支架5.拆下左雾灯总成（a）拆下螺钉和雾灯。
6.拆下右雾灯总成（a）拆下螺钉和雾灯。
7.带间隙声纳系统时拆下间隙声纳（a） 用螺丝刀拆下声纳固定器和声纳。
提示：使用前，用胶带包住螺丝刀的尖部。
8.拆下前保险杠左连接支架用尖嘴钳拆下左连接支架。
9. 拆下前保险杠右连接支架提示：步骤与8同10.拆下前保险杠骨架（a）用螺丝刀拆下各线束夹.提示：使用前，用胶带包住螺丝刀的尖部。
（b） 拆下4个螺母、4个螺栓和前保险杠骨架。
11.安装前保险杠左连接支架。
12.安装前保险杠右连接支架。
13.安装前保险杠骨架（a）用4个螺母和4个螺栓安装前保险杠骨架 扭矩：13N.M（130kgf.cm ，10ft.lbf） 14.安装前格栅用2个螺栓安装前格栅。
扭矩：5.0 N.M（50kfg.cm ，40in .lbf）9.13后保险杠组件子母扣B Y D Q 831S 02垫片Q 40208T 27F 3 卡扣B Y D Q 398S 05簧片螺母Q 39748201F 3子母扣B Y D Q 831S 05后保险杠固定螺栓后保险杠固定卡簧后保险杠爆炸图更换提示：安装步骤与拆卸步骤相反。
1.前言及概述
前言本维修手册提供了F3/F3-R的诊断、维修程序、调整和规格方面的信息，供维修技师使用。
必要时，请将本手册与结构图册一起使用。
建议您与比亚迪汽车有限公司联系，取得本手册所提到的有关产品品牌、零件号或专用工具的有关信息。
本手册中收录的所有资料、插图和产品说明都是符合本手册出版当时的情况的。
但本公司保留有在不做预先通知及不受约束的条件下，随时对本手册进行修改的权利。
未经比亚迪汽车有限公司准许，不得以任何形式或手段（包括但不限于电子、机械、复印和录制）对本手册任何部分进行复制、存储在检索系统或传播。
上述声明适用于所有文字、图示和表格。
比亚迪汽车有限公司2007年4 月版权所有，翻印必究告 诫警告：为降低伤人和/或财产损坏的可能性，务必认真遵守如下说明：1、本手册由比亚迪汽车有限公司提供，是为合格的专业技术人员而编写。
如果未经适当的培训，没有合适的工具和设备，而试图进行维修或保养，会伤及维修者本人或他人。
还可能损坏车辆或导致车辆不能正常操作。
2、正确的车辆维修和保养，对于维修人员的人身安全和机动车辆安全、可靠的操作，均十分重要。
如果需要更换某个零件，请使用相同的零件或由比亚迪汽车有限公司指定的零件。
切勿使用未经比亚迪汽车有限公司认可的更换件。
3、本手册中所推荐和介绍的维修程序，是进行维修和保养的有效方法。
其中有些程序需要使用专门设计的工具。
因此，如果欲采用未经比亚迪汽车有限公司推荐或认可的更换件、维修程序或工具，必须首先肯定对人身安全或车辆安全操作没有危害。
4、本手册包括各种“警告”、“特别注意事项”和“注意事项”，必须认真遵守，以便在维修或保养中减少伤人的危险性。
维修或保养不当，会损坏车辆或给车辆带来安全隐患。
这些“警告”、“特别注意事项”和“注意事项”并不详尽。
比亚迪汽车有限公司不可能对违反这些说明所带来的所有潜在危险后果都做出警告和赔偿。
5、本手册包括对装有安全气囊系统（以下称作“气囊”）车辆的维修程序。

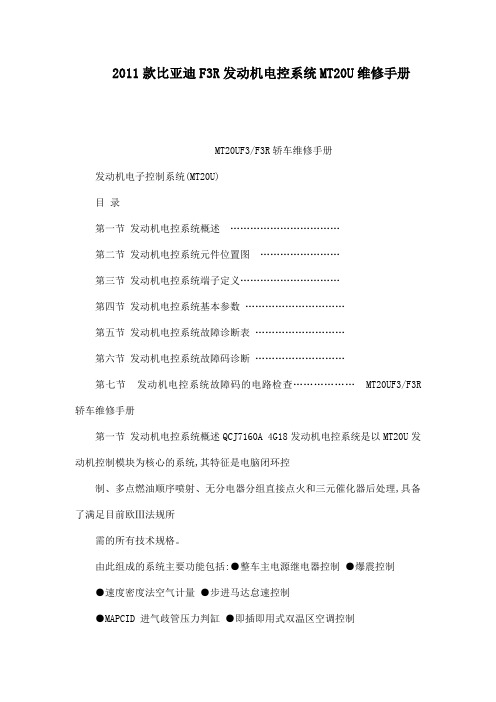

2011款比亚迪F3R发动机电控系统MT20U维修手册(可编辑)
2011款比亚迪F3R发动机电控系统MT20U维修手册MT20UF3/F3R轿车维修手册发动机电子控制系统(MT20U)目录第一节发动机电控系统概述……………………………第二节发动机电控系统元件位置图……………………第三节发动机电控系统端子定义…………………………第四节发动机电控系统基本参数…………………………第五节发动机电控系统故障诊断表………………………第六节发动机电控系统故障码诊断………………………第七节发动机电控系统故障码的电路检查……………… MT20UF3/F3R 轿车维修手册第一节发动机电控系统概述QCJ7160A 4G18发动机电控系统是以MT20U发动机控制模块为核心的系统,其特征是电脑闭环控制、多点燃油顺序喷射、无分电器分组直接点火和三元催化器后处理,具备了满足目前欧Ⅲ法规所需的所有技术规格。
由此组成的系统主要功能包括:●整车主电源继电器控制●爆震控制●速度密度法空气计量●步进马达怠速控制●MAPCID 进气歧管压力判缸●即插即用式双温区空调控制●闭环控制多点顺序燃油喷射●冷却水箱风扇控制●无回油供油方式的控制●碳罐电磁阀控制●燃油油泵工作控制●系统自诊断功能●ECM 内置点火驱动模块,无分电器式分组直●过电压保护接点火●里程记忆发动机的控制方式为: MT20UF3/F3R轿车维修手册发动机管理系统控制及信号采集系统供油系统点火系统进气控制系统排放控制系统故障诊断及通讯系统包含的控制系统为:●控制及信号采集系统控制及信号采集系统发动机控制单元(ECM)发动机管理系统控制线束曲轴转速及进气歧管压力冷却液温节气门位车速氧传感器位置传感器温度传感器度传感器置传感器传感器●供油系统供油系统油泵总成管路油轨总成油泵油位传感器进油管滤清器回油管油轨油压调节器喷嘴●点火系统点火系统点火线圈火花塞火花塞引线●进气控制系统进气控制系统阀体怠速控制阀节气门传感器●排放控制系统 MT20UF3/F3R轿车维修手册排放控制系统尾气排放控制蒸发排放控制氧传感器三元催化器碳罐电磁阀●故障诊断通信系统故障诊断通信系统通讯接口故障指示灯第二节发动机电控系统元件位置图发动机电控系统位置布置图 1 MT20UF3/F3R轿车维修手册A:怠速步进电机B:节气门传感器 C:进气温度、压力传感器 D:冷却液温度传感器 E:凸轮轴位置传感器F:点火线圈 G:爆震传感器MT20UF3/F3R轿车维修手册 H:曲轴位置传感器I:前氧传感器 J:碳罐控制阀 K:喷油嘴L:发动机ECM发动机电控系统位置布置图 2A B C DA B C DA 1 2 3BCA8E2I9T1C:进气温度、压力传感器D:冷却液温度传感器A:怠速步进电机 B:节气门传感器 MT20UF3/F3R轿车维修手册A A B CB1 2AB CK1I1I2C3C1G:爆震传感器 H:曲轴位置传感器F:点火线圈E:凸轮轴位置传感器1 2 3 4H6I:前氧传感器发动机电控系统位置布置图 32 1ABA3I5-8J:碳罐控制阀K:喷嘴1236 457 89 10 11 12 13 14 15 1621 22 23 24 25 27 30 31 3217 18 19 20 26 28 297333 34 36 38 41 42 44 46 5035 37 39 40 43 45 47 48 49 51 5253 54 56 58 61 62 64 66 7055 57 59 60 63 65 67 68 69 71 72E6(从进线方向视图)L:发动机ECM发动机电控系统位置布置图3(续)第三节发动机电控系统端子定义 MT20UF3/F3R轿车维修手册端子序配线端子代号端子定义测试条件标准值号颜色点火开关ACC→ON,始IGN B/O 点火开关ON电源输入小于1V→10-14V1?车身终脉冲信号(见组合仪VSS V/W 车速信号输入车辆运行,始终3?车身表9-C7)4?车身 V5B2 R/Y ECM 5V电源输出发动机运行,始终 4?6V5?车身 V5BRTN1 B/W ECM 接地处理发动机运行,始终小于1V 6?车身 O2LO P/L 氧传感器低信号发动机闭环运行 ?8?车身 AC REQ- Y/R 空调请求信号空调制冷运行,始终小于1V 9?车身 ELOAD2- G/B 空调中压信号空调压力至于中压小于1V 10?车凸轮轴位置传感器霍尔CAM Br/B 发动机运行 ?身型11?车SDATA P/B 串行通讯数据外接故障诊断仪输出数据流身12?车58XVRHI W 58X 高信号发动机运行 ?身17?车BATTERY1 R/W 蓄电池电源1 始终 10-14V身18?车BATTERY2 R/W 蓄电池电源2 始终 10-14V身20?车V5B1 O/W #1 5V电源发动机运行,始终 4?6V身21?车V5BRTN2 B/R #2 5V接地发动机运行,始终小于1V 身24?车TPS G/V 节气门位置传感器信号发动机运行 ?身27?车歧管进气温度传感器信MAT G 发动机运行 ?身号28?车58XVRLO B 58X 低信号发动机运行 ?身30?车进行故障诊断请求,DIAGREQ L/R 故障诊断请求信号小于1V身始终31?车组合仪表故障灯亮,CEL R/Y 检查发动机故障灯小于1V身始终32?车COILA L/B 点火线圈A驱动发动机运行 ?身33?车IACBHI P/B 怠速空气控制电机B高发动机运行 ?身34?车IACBLO G/Y 怠速空气控制电机B低发动机运行 ?身 MT20UF3/F3R轿车维修手册(续表)端子序配线颜端子代号端子定义测试条件标准值号色36?车SPAREDI01 G/Y 转向助力开关信号转向助力,始终小于1V 身38?车O2BHI W 氧传感器B高信号发动机闭环运行 ?身42?车MAP L/R 进气歧管压力传感器发动机运行 ?43?车CLT W 冷却水温传感器发动机运行 ?身45?车TN B 发动机转速输出信号发动机运行 ?身46?车AC CLUTCH R/L 空调允许信号空调制冷运行,始终小于1V身47?车FUEL PUMP G/R 燃油泵继电器控制信号燃油泵运行,始终小于1V 身50?车FAN2 G/B 散热器高速风扇风扇高速运行,始终小于1V身52?车COILB W/G 点火线圈B驱动发动机运行 ?身53?车IACALO Gr/L 怠速空气控制电机A低发动机运行 ?身IACAHI P/W 怠速空气控制电机A高发动机运行 ?身55?车INJA R/Y 1缸喷油器发动机运行 ?身56?车INJC O 3缸喷油器发动机运行 ?身57?车ELOAD1+ B 电气负荷1高有效鼓风机运行,始终 10-14V 身58?车MPR B/W 主继电器控制信号主继电器闭合,始终小于1V 身61?车O2AHTR P 氧传感器A加热控制发动机运行 ?身62?车O2AHI Y 氧传感器A高发动机闭环运行 ?身63?车碳罐清洗电磁阀控制信ECP R/Y 发动机运行 ?身号64?车O2BHTR Br 氧传感器B加热控制发动机运行 ? 身67?车散热器低速风扇控制信FAN1 G 风扇低速运行,始终小于1V身号 MT20UF3/F3R轿车维修手册69?车ESC L 爆震传感器信号发动机运行 ?身70?车INJB R/B 2缸喷油器发动机运行 ?身71?车INJD Gr/Y 4缸喷油器发动机运行 ?身73?车PWRGND W/B 电源地始终小于1Ω身第四节发动机电控系统基本参数序号名称项目规格参数静态测量A-I9与B-I9阻抗应导通,阻抗为40-60Ω静态测量C-I9与D-I9阻抗应导通,阻抗为40-60ΩA 怠速步进电机A(+)B(-)或B(+)A(-) 步进电机往前置一步C(+)D(-)或D(+)C(-) 步进电机往前置一步节气门完全关闭输出电压(0.343V-0.876V)节气门完全开启输出电压(4.067V-4.743V)B 节气门传感器A-T1与B-T1端子阻抗变化范围 3KΩ-12 KΩ节气门慢慢打开输出特性曲线(见图A)进气温度、压力传进气温度变化,C-A8 与D-A8 端子阻抗输出特性表(见图B)C感器进气压力变化,A-A8 与D-A8 端子阻抗输出特性曲线(见图C)冷却液温度变化,A-E2 与 C-E2 端子阻输出特性表(见图D)D 冷却液温度传感器抗冷却液温度变化,B-E2 与车身阻抗输出特性表(见图E) MT20UF3/F3R 轿车维修手册输出特性表B 输出特性表D 特性表E序号名称项目规格参数凸轮轴转动,A-C1与B-C1低电平输出 0-700mVE 凸轮轴位置传感器凸轮轴转动,A-C1与B-C1高电平输出 3.2-5V 凸轮轴转动,低、高电平输出频率 3-16kHz MT20UF3/F3R 轿车维修手册初级电阻 0.87Ω±0.08ΩF 点火线圈次级电阻 8700Ω±870Ω以5-18kHz频率变化时, A-K1与B-K1最低17mV输出以5-8kHz频率变化时, A-K1与B-K1最高37mV输出以8-13kHz频率变化时, A-K1与B-K1最高G 爆震传感器 42.55mV输出以13-18kHz频率变化时, A-K1与B-K1最48.10mV高输出以18-20kHz频率变化时, A-K1与B-K1最96.20mV高输出发动机60RPM时, A-C3与B-C3峰值输出 400mVH 曲轴位置传感器25±5℃时, A-C3与B-C3阻抗输出 560Ω±56Ω空燃比变浓, A-H6/H7与B-H6/H7输出电大于750mV压I 氧传感器空燃比变稀, A-H6/H7与B-H6/H7输出电小于120mV压在21℃时,C-H6/H7与D-H6/H7阻抗输出 9.6Ω±1.5ΩA-A3与B-A3阻抗输出 19Ω-22Ω输入电脉冲宽度信号,气体流量输出特性曲线(见图F) J 碳罐控制阀控制阀开度在30%和100%时,气体流量特性曲线(见图H)输出1-I5-8与2-I5-8静态阻抗输出 12.0Ω±0.6ΩK 喷油嘴系统喷射压力 300kPa-350kPa4-F11+、1-F11-,燃油压力输出 350kPa4-F11+、1-F11-,燃油油量输出 10g/s1 燃油泵燃油泄露油压要求小于900kPa正常工作,燃油泄露量要求 10Ml/h2-F11与3-F11阻抗输出 1.5Ω-110Ω基本怠速 750±50r/min2 发动机怠速转速启动空调系统,怠速输出 900±50r/min启动助力转向系统,怠速输出 800±50r/min特性曲线图F特特性曲线图H MT20UF3/F3R轿车维修手册碳罐控制阀安装示意图第五节发动机电控系统故障诊断表故障症状故障部件故障症状故障部件1.DLC3 接口电源电路有故障1.组合仪表有故障发动机初始检故障诊断仪初始 2.发动机ECM 有故障2.发动机ECM 有故障测,故障灯不亮检测,数据不通 3.连接线路有故障3.连接线路有故障4.故障诊断仪有故障1.组合仪表有故障发动机启动后, 2.连接线路有故障故障灯不熄灭 3.发动机系统有相应故障码4.发动机ECM 有故障1.ECM 电源电路有故障2.点火线圈(带火花塞)电路有1.起动机或起动机继电器有故故障发动机不能起动障发动机不能起动3.燃油泵控制电路有故障(起动机不工 2.起动电路有故障 (气缸内无燃烧4.喷油器有故障作) 3.防盗状态未解除现象)5.曲轴位置传感器信号电路有故4.蓄电池电压是否正常障6.蓄电池电压是否正常1.起动机控制电路有故障1.燃油泵控制电路有故障2.怠速控制阀电路有故障发动机不能起动发动机难以起动2.点火线圈电路有故障3.燃油泵控制电路有故障(可以起动,但 (起动电机拖动3.喷油器有故障4.点火线圈有故障马上熄火) 很久才发动)4.怠速控制阀电路有故障5.火花塞有故障6.喷油器有故障1.起动机控制电路有故障2.怠速控制阀有故障冷机起动困难热机起动困难 1.起动机控制电路有故障3.燃油泵控制电路有故障(怠速时会熄 (怠速时会熄 2.怠速控制阀有故障4.喷油器有故障火) 火) 3.氧传感器有故障5.点火线圈有故障6.火花塞有故障 MT20UF3/F3R轿车维修手册发动机怠速转速 1.怠速控制阀电路有故障发动机怠速转速 1.怠速控制阀电路有故障低 2.燃油泵控制电路有故障高 2.ECM 电源电路有故障1.怠速控制阀电路有故障 1.节气门位置传感器线路有故障2.喷油器有故障加速时熄火(油 2.点火线圈有故障怠速不稳 3.点火线圈有故障门踏板踩下时, 3.火花塞有故障4.燃油泵控制电路有故障发动机熄火) 4.进气温度、压力传感器线路有5.火花塞有故障故障1.喷油器有故障1.怠速控制阀电路有故障喘抖(车辆小负 2.点火正时有无故障减速时熄火(急 2.节气门位置传感器线路有故荷运行时,当负 3.燃油压力控制电路是否有故障放油门踏板,发障荷变化时,车辆 4.点火线圈、火花塞有故障动机熄火) 3.进气温度、压力传感器线路有抖动。
2010比亚迪F3 F3R全车电路图
第一节 继电器、保险丝位置分布图● 继电器、保险丝位置分布图1（发动机室）● 继电器、保险丝位置分布图2（F3/F3-R、驾驶室-仪表台、地板）①接线盒总成 ②闪光继电器 ③倒车雷达 ④A/C控制器⑤A/C控制模块 ⑥接插件固定支架Ⅰ（挂继电器）⑦发动机ECM ⑧车身防盗控制器 ⑨GPS主机及支架总成 ⑩安全气囊电子控制单元车速转换器●继电器、保险丝位置分布图4（配电盒总成）配电盒总成（如右图） 序号 内容 序号内容1 A/C 电磁离合器继电器 20 左前远光保险丝（10A）2 前大灯继电器 21 右前远光保险丝（10A）3 备用保险丝（10A） 22 右前近光保险丝（10A）4 备用保险丝（15A） 23 左前近光保险丝（10A）5 备用保险丝（20A） 24 空位（保险丝）6 备用保险丝（25A） 25 空位（保险丝）7 3号风扇继电器 26 前大灯熔断器（40A）8 空位（继电器） 27 空位（保险丝）9 电喇叭继电器 28 电喷保险丝（德尔福系统为15A，联电系统为30A）10 2号风扇继电器 29 室内灯保险丝（15A） 11 空位（继电器） 30 IG2#电源保险丝（30A）12 1号风扇继电器 31 空位（保险丝） 13 EPS 保险丝（60A） 32 电喇叭保险丝（10A） 14 电子风扇保险丝（30A） 33 警示灯保险丝（10A） 15 ABS 保险丝（德尔福系统为空位，博世系统为25A） 34 空位（保险丝） 16 ABS 保险丝（德尔福系统为60A；博世系统为40A） 35 AT 保险丝(25A) 17 备用保险丝（30A） 36 主电源熔断器（100A）18 备用保险丝（7.5A） 37 AT 继电器 19拔片器（保险丝）38电喷主继电器接线盒总成背面（如右图） 序号 内容 序号内容1 EPS 保险丝（10A）131#点火电源保险丝（25A）2 车载ECU 保险丝（10A） 14 后雾灯保险丝（15A） 3 仪表保险丝（10A） 15 前雾灯保险丝（10A） 4 电动座椅保险丝（25A） 16 起动电源保险丝（7.5A） 5 空位（保险丝） 17 空调保险丝（10A） 6 空位（保险丝）18 2#点火保险丝（20A） 7 车载诊断系统保险丝（7.5A）19 除霜补偿保险丝（10A） 8 雨刮保险丝（20A） 20 大灯控制系统保险丝（5A）9 小灯保险丝（15A） 21 点烟器保险丝（15A） 10 制动灯保险丝（15A） 22 暖风熔断器（40A） 11 车门保险丝（25A） 23 后窗除霜熔断器（30A） 12 2#门窗电源保险丝（30A）241#门窗电源熔断器（30A）①燃油泵继电器②门窗继电器③空位（继电器）④后除霜继电器⑤1#点火继电器⑥闪光继电器安装支架●继电器、保险丝位置分布图5（接线盒总成）①前雾灯继电器②启动继电器③小灯继电器④暖风继电器（除霜除雾） ●继电器、保险丝位置分布图6（接插件固定支架Ⅰ）第二节 电路布置图●电路布置图1——F3全车电路布置图1（F3全车） 序号 内容 序号 内容1 发动机线束 9 左后门线束2 翼子板线束 10 后风窗玻璃加热线束搭铁线3 仪表板线束 11 后保险杠小线4 地板线束 12 光照强度传感器小线5 顶棚线束 13 日光照射传感器小线6 右前门线束 14 空调小线7 左前门线束 15 左后轮轮速传感器线束8 右后门线束 16 右后轮轮速传感器线束●电路布置图2——F3-R全车：电路布置图2（F3-R全车）序号 内容 序号 内容1 发动机线束 9 左后门线束2 翼子板线束 10 玻璃小线3 仪表板线束 11 后保险杠小线4 地板线束 12 光照强度传感器小线5 顶棚线束 13 后盖连接线束6 右前门线束 14 后盖线束7 左前门线束 15 左后轮轮速传感器线束8 右后门线束 16 右后轮轮速传感器线束●电路布置图3——发动机线束电路布置图3（德尔福系统）序号 件号 内容 序号 件号 内容 A2 0447104 接压缩机 I7 15305086 接3号喷嘴 A3 12052643 接碳罐控制阀 I8 15305086 接4号喷嘴 A8 12162833 接进气温度压力传感器I9 12162188 接怠速控制阀 A11 3724321（φ8.5）接发电机 B 端 K1 12052644 接爆震传感器 A12 6195-0030 接发电机 N1 PB625-02027 接倒车灯开关 A13 PP2006901 接蓄电池电瓶端 P2 DJ3011A-4-21 接动力转向开关 C1 12059595接凸轮轴位置传感器 S2 DJ4341（φ8.5）接启动机端 C3 12110293 接曲轴位置传感器 S3 0338102 接启动机E2 282191-1 接冷却液温度传感器T1 12065287 接节气门位置传感器E3 0338102 接机油压力T2 DJ7031-3.5-21 接车速传感器E6 15357131 接电喷ECU BG1 DJ4355A-2Sn DJ4355A-1Sn 搭铁 H6 1216-2144 接前氧传感器 BL1 7283-1405-40 接仪表板线束 I1 DJ7023-3.5-20 接1#点火线圈 BL2 0446004 接仪表板线束 I2 DJ7023-3.5-20 接2#点火线圈 BL3 7283-1405-40 配电盒1# I5 15305086 接1号喷嘴 EA1 J0504701 配电盒3# I6 15305086接2号喷嘴EA2J0504501配电盒2#● 电路布置图3-1 ——发动机线束 电路布置图3（联电系统）序号 件号 内容 序号件号 内容 A2 0447104 接压缩机 I7 DJ7023-3.5-20 接3号喷嘴 A3 DJ7023-3.5-20 接碳罐控制阀 I8 DJ7023-3.5-20 接4号喷嘴 A8 368162-1 接进气温度压力传感器I9 444046-1 接怠速控制阀 A11 3724321（φ8.5）接发电机 B 端 K1 DJ7031-3.5-21 接爆震传感器 A12 6195-0030 接发电机 N1 PB625-02027 接倒车灯开关 A13 PP2006901 接蓄电池电瓶端 P2 DJ3011A-4-21 接动力转向开关 C1 368161-1 接凸轮轴位置传感器 S2 DJ4341（φ8.5）接启动机端 C3 DJ7031-3.5-21 接曲轴位置传感器 S3 P01FB-A 接启动机E2 1452050-1 接冷却液温度传感器T1 DJ7031-3.5-21 接节气门位置传感器E3 P01FB-A 接机油压力T2 DJ7031-3.5-21 接车速传感器E6 368290-1 接电喷ECU BG1 DJ4355A-2Sn DJ4355A-1Sn 搭铁 H6 144998-5 接前氧传感器 BL1 7283-1405-40 接仪表板线束 I1 DJ7023-3.5-20 接1#点火线圈 BL2 0446004 接仪表板线束 I2 DJ7023-3.5-20 接2#点火线圈 BL3 7283-1405-40 配电盒1# I5 DJ7023-3.5-20 接1号喷嘴 EA1 J0504701 配电盒3# I6 DJ7023-3.5-20接2号喷嘴EA2J0504501配电盒2#电路布置图3-1（AT）序号 件号 内容 序号件号 内容A2 0447104 接压缩机 I7 DJ7021L-2.5-21 接3号喷嘴 A3 DJ7023-2-21 接碳罐控制阀 I8 DJ7021L-2.5-21 接4号喷嘴A8 M20001283 接进气温度压力传感器I9 M20001302 接怠速控制阀A11 3724321（φ8.5） 接发电机 B端 J7 DJ7141-2.3-2122 发动机1号连接器 A12 6195-0030 接发电机 J8 DJ7141-2.3-2122 发动机2号连接器 A13 PP2006901 接蓄电池电瓶端 K1 M20000566 接爆震传感器C1 M20000375 接凸轮轴位置传感器P2 DJ3011A-4-21 接动力转向开关 C3 M20000356 接曲轴位置传感器 S2 DJ4341（φ8.5） 接启动机B端D16 M20000376 接档位开关 S3 P01FB-A 接启动机D17 M20001079 接档位电磁阀 T1 M20000228 接节气门位置传感器E1 :DJ7025-2-21 接EGR阀 T7 M20000375 接输入轴速度传感器E2 M20000101 接冷却液温度传感器T8 M20001073 接输出轴速度传感器E3 P01FB-A 接机油压力 BG16DJ431-6BSn 搭铁E5 M20001282 接电喷ECU-A BG17DJ431-6BSn 搭铁E10 M20001279 接电喷ECU-B BG18DJ431-6BSn 搭铁E7 M20001280 接电喷ECU-C BG19DJ431-6BSn 搭铁E8 M20001281 接电喷ECU-D BG20DJ431-6BSn 搭铁E9 P01FB-A 接冷却液温度进仪表BG21DJ431-6BSn 搭铁H6 M20000357 接前氧传感器 BL1 7283-1405-40 接仪表板线束H7 M20000357 接后氧传感器 BL2 0446004 接仪表板线束I1 M20001088 接1#点火线圈 BL3 7283-1405-40 配电盒1#I2 M20001088 接2#点火线圈 EA1 J0504701 配电盒3#I5 DJ7021L-2.5-21 接1号喷嘴 EA2 J0504501 配电盒2#I6 DJ7021L-2.5-21 接2号喷嘴● 电路布置图4 ——翼子板线束电路布置图4序号 件号 内容 序号 件号 内容A1 7283-7028-30 接室外温度传感器 H4 DJ7013-6.3-2195接2#电喇叭A4 DJ7042Y-2.2-21 接空调压力开关 H11 DJ7029D-2.8-21 接左前组合灯A5 54210064 接 ABS ECU H12 DJ7029Y-2.8-21 接左前组合灯A6 DJ7021-2.2-11 接左前轮轮速传感器 H13 DJ7029D-2.8-21 接右前组合灯A7 DJ7021-2.2-11 接右前轮轮速传感器 H14 DJ7029Y-2.8-21 接右前组合灯B2 M23374 接制动液位警告开关 R1 DJ7021Y-4.8-11 接冷却风扇F1 DJ7023-2-21总成 接左前位置灯 R2 DJ7021Y-4.8-21 接电子风扇调节电阻 F2 DJ7023-2-21总成 接右前位置灯 R3 DJ7021Y-4.8-21 接冷凝风扇F3 DJ7023-2-21总成 接左前雾灯 W1 M23334 接洗涤液电机F4 DJ7023-2-21总成 接右前雾灯 BG2 DJ4355A-2Sn 搭铁F5 DJ7021-2.2-21 接左前转向灯 BG3 DJ4355A-1Sn 搭铁F6 DJ7021-2.2-21 接右前转向灯 BG4 DJ4355A-2Sn 搭铁F7 0445205 接前雨刮器 BG5 DJ4355A-1Sn 搭铁F12 DJ7024-3.5-20 接左侧转向灯 BJ4 6520-0349 接地板线束F13 DJ7024-3.5-20 接右侧转向灯 BK1 DJ7221-2/6.3-21接仪表板线束H1 DJ7013-6.3-2195 接1#电喇叭 2A DJ7021-9.5-21 接接线盒H2 DJ7013-6.3-2195 接1#电喇叭 2C MG651080 接接线盒H3 DJ7013-6.3-2195 接2#电喇叭● 电路布置图4——翼子板线束（适用于F3系列车型-EPS-BOSCH ABS）电路布置图4-1序号 件号 内容 序号 件号 内容A4 DJ7042Y-2.2-21 接空调压力开关 H11 DJ7029D-2.8-21 接左前组合灯A5 54210064 接 ABS ECU H12 DJ7029Y-2.8-21 接左前组合灯A6 DJ7021-2.2-11 接左前轮轮速传感器 H13 DJ7029D-2.8-21 接右前组合灯A7 DJ7021-2.2-11 接右前轮轮速传感器 H14 DJ7029Y-2.8-21 接右前组合灯B2 M23374 接制动液位警告开关 R1 DJ7021Y-4.8-11 接冷却风扇C2 71003419024 接EPS电源 R2 DJ7021Y-4.8-21 接电子风扇调节电阻 F1 DJ7023-2-21总成 接左前位置灯 R3 DJ7021Y-4.8-21 接冷凝风扇F2 DJ7023-2-21总成 接右前位置灯 W1 M23334 接洗涤液电机F3 DJ7023-2-21总成 接左前雾灯 BG2 DJ4355A-2Sn 搭铁F4 DJ7023-2-21总成 接右前雾灯 BG3 DJ4355A-1Sn 搭铁F5 DJ7021-2.2-21 接左前转向灯 BG4 DJ4355A-2Sn 搭铁F6 DJ7021-2.2-21 接右前转向灯 BG5 DJ4355A-1Sn 搭铁F7 0445205 接前雨刮器 BG16 DJ4356Sn 搭铁F12 DJ7024-3.5-20 接左侧转向灯 BG22 DJ4355-2Sn 搭铁F13 DJ7024-3.5-20 接右侧转向灯 BG23 DJ4355-2Sn 搭铁H1 DJ7013-6.3-2195 接1#电喇叭 BJ4 6520-0349 接地板线束H2 DJ7013-6.3-2195 接1#电喇叭 BK1 DJ7221-2/6.3-21接仪表板线束H3 DJ7013-6.3-2195 接2#电喇叭 2A DJ7021-9.5-21 接接线盒H4 DJ7013-6.3-2195 接2#电喇叭 2C MG651080 接接线盒● 电路布置图5——仪表板线束（适用于F3经济、舒适型）电路布置图5(F3经济、舒适型)序号 件号 内容 序号 件号 内容A16 MG651110 接A/C控制器 R23 DJ7103-2.3-21 接 CD机总成A18 7283-5845 接空调蒸发器温度传感器DJ7082-3.5-20 接收放机、卡带机A21 DJ7051-2.3-21 接A/C开关 R24 0446203 接 CD机总成A30 6520-0564 接收音机天线 DJ7082A-3.5-21 接收放机、卡带机 A31 7141-2320 接烟灰缸照明灯 S4 6098-0964 接车辆防盗警示灯 B4 MG610281 接鼓风机电机 S7 0438503 接制动灯开关B5 6098-0514 接鼓风机调速电阻 T3 DJ7021A-2.8-21 接点火钥匙提醒灯 B6 DJ7081-4.8/2.3-21接鼓风机调速开关 T4 DJ7081-2.3-21 接闪光继电器B8 282365-1 接安全带开启开关 T10 DJ7221-1.3/1.8-21 接防盗-ECMC4 DJ7021-7.8/5-21 接点烟器 T12 0338403 接启动机继电器 C5 7283-8123 接点烟器背光灯 T13 0338403 接位置灯继电器 C6 0438703 接电子钟 U1 7283-1027 接未锁警告开关 C7 1318389-1 接组合仪表 BG10 DJ4355-1Sn 搭铁C8 6098-1998 接组合开关(灯光控制) BG11 DJ4355-2Sn 搭铁C9 6098-1164 接组合开关(雨刮控制) BG12 DJ4355-1Sn 搭铁C10 6240-1120 接出租车计价器 BG13 DJ4355-2Sn 搭铁D1 7183-7665-30 接诊断接口 BB1 DJ7141-4.8/2.3-11 接右后车门线束 D6 6520-0564 接右前门门灯开关 BC1 DJ7241-4.8/2.3-11 接左前门线束H5 DJ7061-2.2-21 接紧急灯开关 BD1 DJ7141-4.8/2.3-11 接右前门线束H7 15326423 接后氧传感器 BE1 DJ7021L-4.8-11 接顶棚线束H8 DJJ7053-6.3-2110接暖风机继电器 BJ3 DJ7141-4.8/2.3-21 接地板线束H9 6098-2303 接喇叭按钮 BK1 DJ7221-2/6.3-11 接翼子板线束I11 6098-1716 接点火锁挡位控制开关 BL1 7282-1405-40 接发动机线束I12 1318774-1 接车身控制模块 BL2 7282-5834 接发动机线束J1 DJ7141-2.3-2122 1号连接器 BM1 174465-1 接SRS配线J2 DJ7141-2.3-2122 2号连接器 2B 0438803 接接线盒J3 DJ7141-2.3-2122 3号连接器 2F 7283-1163 接接线盒P3 6520-0564 接驻车开关 2H MG651086 接接线盒R5 7283-7602 接电动后视镜控制开关 2G DJ7103-4.8-21 接接线盒R17 7283-7682-30 接后雾灯开关● 电路布置图6——仪表板线束（适用于F3-R休闲型、活力型）电路布置图6（F3-R休闲型、活力型）序号 件号 内容 序号件号 内容A16 MG651110 接A/C控制器 DJ70611-2.3-21 接 CD机总成A18 7283-5845 接空调蒸发器温度传感器R24DJ7082A-3.5-21 接收音机A21 1300-4208 接A/C开关 S4 6098-0964 接车辆防盗警示灯 A30 6520-0564 接收音机天线 S7 11835 接制动灯开关A31 7141-5070 接烟灰缸照明灯 T3 DJ7021A-2.8-21 接点火钥匙提醒灯 B4 MG610281 接鼓风机电机 T4 DJ7081-2.3-212 接闪光继电器B5 6098-0514 接鼓风机调速电阻 T10 DJ7221-1.3/1.8-21 接防盗-ECMB6 7283-1088 接鼓风机调速开关 T12 PP0338403 接启动机继电器 B8 282365-1 接安全带开启开关 T13 PPP0338403 接位置灯继电器 C2 DJ7021-2.3-21 接空调负离子发生器 U1 7283-1027 接未锁警告开关 C4 DJ7021-7.8/5-21 接点烟器 BG10DJ4355-1Sn 搭铁C5 7283-8123 接点烟器背光灯 BG11DJ4355-2Sn 搭铁C6 PP0438703 接电子钟 BG12DJ4355-1Sn 搭铁C7 1318389-1 接组合仪表 BG13DJ4355-2Sn 搭铁C8 6098-1998 接组合开关(灯光控制)BB1 DJ7141-4.8/2.3-11 接右后车门线束C9 6098-1164 接组合开关(雨刮控制)BC1 DJ7241-4.8/2.3-11 接左前门线束D1 7183-7665-30 接诊断接口 BD1 DJ7141-4.8/2.3-11 接右前门线束 D6 6520-0564 接右前门门灯开关 BE1 DJ7021L-4.8-11 接顶棚线束 H5 10933 接紧急灯开关 BJ3 DJ7141-4.8/2.3-21 接地板线束 H7 15326423 接后氧传感器 BK1 DJ7221-2/6.3-11 接翼子板线束H8 DJJ7053-6.3-211接暖风机继电器 BK2 6240-1120 接翼子板线束H9 6098-2303 接喇叭按钮 BL1 7282-1405-40 接发动机线束I11 6098-1716 接点火锁挡位控制开关BL2 7282-5834 接发动机线束I12 1318774-1 接车身控制模块 BM1 174465-1 接SRS配线 J1 DJ7141-2.3-2122 1号连接器 2B PP0438803 接接线盒 J2 DJ7141-2.3-2122 2号连接器 2F 7283-1161 接接线盒 J3 DJ7141-2.3-2122 3号连接器 2H MG651086 接接线盒 P3 6520-0564 接驻车开关 2G DJ7103-4.8-21 接接线盒R5 7283-7602 接电动后视镜控制开关R17 7283-7682-30 接后雾灯开关 DJ7103-2.3-21 接 CD机总成 R23DJ7082-3.5-20 接收音机● 电路布置图7——仪表板线束（适用于F3尊贵、旗舰型）电路布置图7（F3尊贵、旗舰型）序号 件号 内容 序号件号 内容A15 DJ7022-6.3-21 接空调水温传感器 R23 DJ7103-2.3-21 接VCD+GPS+收音机 A17 DJ70415-6.3-2.1 接鼓风机电机伺服器 R24 DJ70611-2.3-21 接VCD+GPS+收音机 A18 7283-5845 接空调蒸发器温度传感器 R25 7283-5831 接VCD+GPS+收音机 A19 7283-5845 接室内温度传感器 R26 7283-5830 接VCD+GPS+收音机 A20 7283-5845 接日光照射传感器 R27 M23370 接VCD+GPS+收音机 A23 DJ7072-3-21 接混合气控制伺服电机 R28 M23359 接VCD+GPS+收音机 A26 接GPS天线 S4 6098-0964 接车辆防盗警示灯 A30 6520-0564 接收音机天线 S5 DJ7031A-2.2-11 接车速投影仪A31 7141-2320 接烟灰缸照明灯 S7 0438503 接制动灯开关A35 M23394 接光照强度传感器 T3 DJ7021A-2.8-21 接点火钥匙提醒灯 B4 MG610281 接鼓风机电机 T4 DJ7081-2.3-21 接闪光继电器B8 282365-1 接安全带开启开关 T10 DJ7221-1.3/1.8-21 接防盗-ECMC4 DJ7021-7.8/5-21 接点烟器 T12 0338403 接启动机继电器 C5 7283-8123 接点烟器背光灯 T13 0338403 接位置灯继电器 C7 1318389-1 接组合仪表 T14 0338403 接前雾灯继电器 C8 6098-1998 接组合开关(灯光控制) U1 7283-1027 接未锁警告开关 C9 6098-1164 接组合开关(雨刮控制) BG10DJ4355-1Sn 搭铁C11 1318389-1 接A/C控制模块 BG11DJ4355-2Sn 搭铁C12 1318386-1 接A/C控制模块 BG12DJ4355-1Sn 搭铁C13 M23360(1318747-1)接倒车雷达 BG13DJ4355-2Sn 搭铁C14 1318386-1 接组合仪表 BB1 DJ7141-4.8/2.3-11 接右后车门线束 D1 7183-7665-30 接诊断接口 BC1 DJ7241-4.8/2.3-11 接左前门线束D6 6520-0564 接右前门门灯开关 BC2 6240-1120 接左前门线束H7 15326423 接后氧传感器 BD1 DJ7141-4.8/2.3-11 接右前门线束H8 DJJ7053-6.3-2110接暖风机继电器 BE1 DJ7021L-4.8-11 接顶棚线束H9 6098-2303 接喇叭按钮 BG-1DJ7031A-2.8-21 接光照辐度传感器小线I11 6098-1716 接点火锁挡位控制开关 BI1 7283-1405-40 接空调小线I12 1318386-1 接车身控制模块 BJ1 7283-1405-40 接地板线束J1 DJ7141-2.3-2122 1号连接器 BJ2 0446203 接地板线束J2 DJ7141-2.3-2122 2号连接器 BJ3 DJ7141-4.8/2.3-21 接地板线束J3 DJ7141-2.3-2122 3号连接器 BK1 DJ7221-2/6.3-11 接翼子板线束M4 DJ7022-6.3-21 接电动座椅 BL1 7282-1405-40 接发动机线束N5 7283-5831 接GPS主机 BL2 7282-5834 接发动机线束N6 7283-5846 接GPS主机 BM1 174465-1 接SRS配线N7 G15-IS/ M32458 接GPS主机 2B 0438803 接接线盒P3 6520-0564 接驻车开关 2F 7283-1163 接接线盒R5 7283-7602 接电动后视镜控制开关 2H MG651086 接接线盒R17 7283-7682-30 接后雾灯开关 2G DJ7103-4.8-21 接接线盒● 电路布置图8——仪表板线束（适用于F3-R时尚型）电路布置图8（F3-R时尚型）序号件号 内容 序号件号 内容A16 MG651110 接A/C控制器 R5 7283-7602 接电动后视镜控制开关A18 7283-5845 接空调蒸发器温度传感器R17 7283-7682-30 接后雾灯开关A21 1300-4208 接A/C开关 R23 DJ7103-2.3-21 接 CD机总成 A30 6520-0564 接收音机天线 R24 DJ70611-2.3-21 接 CD机总成A31 7141-5070 接烟灰缸照明灯 S4 6098-0964 接车辆防盗警示灯A35 11107 接光照强度传感器 S7 PP0438503 接制动灯开关B4 MG610281 接鼓风机电机T3 DJ7021A-2.8-21 接点火钥匙提醒灯B5 6098-0514 接鼓风机调速电阻 T4 DJ7081-2.3-21 接闪光继电器 B6 7283-1088 接鼓风机调速开关 T10 DJ7221-1.3/1.8-21接防盗-ECMB8 282365-1 接安全带开启开关 T12 0338403 接启动机继电器C2 DJ7021-2.3-21 接空调负离子发生器T13 PP0338403 接位置灯继电器C4 DJ7021-7.8/5-21 接点烟器 T14 PP0338403 接前雾灯继电器 C5 7283-8123 接点烟器背光灯 U1 7283-1027 接未锁警告开关 C6 PP0438703 接电子钟 BG10DJ4355-1Sn 搭铁C7 1318389-1 接组合仪表 BG11DJ4355-2Sn 搭铁C8 6098-1998 接组合开关(灯光控制)BG12DJ4355-1Sn 搭铁C9 6098-1164 接组合开关(雨刮控制)BG13DJ4355-2Sn 搭铁C13 M23360(1318747-1)接倒车雷达 BB1 DJ7141-4.8/2.3-11接右后车门线束 C14 1318386-1 接组合仪表 BC1 DJ7241-4.8/2.3-11接左前门线束 D1 7183-7665-30 接诊断接口 BD1 DJ7141-4.8/2.3-11接右前门线束 D6 6520-0564 接右前门门灯开关 BE1 DJ7021L-4.8-11 接顶棚线束H5 10933 接紧急灯开关 BJ3 DJ7141-4.8/2.3-21接地板线束H7 15326423 接后氧传感器 BK1 DJ7221-2/6.3-11 接翼子板线束 H8 DJJ7053-6.3-2110 接暖风机继电器 BK2 6240-1120 接翼子板线束 H9 6098-2303 接喇叭按钮 BL1 7282-1405-40 接发动机线束I11 6098-1716 接点火锁挡位控制开关BL2 7282-5834 接发动机线束I12 1318386-1 接车身控制模块 BM1 174465-1 接SRS配线 J1 DJ7141-2.3-2122 1号连接器 2B PP0438803 接接线盒 J2 DJ7141-2.3-2122 2号连接器 2F 7283-1161 接接线盒 J3 DJ7141-2.3-2122 3号连接器 2H MG651086 接接线盒 P3 6520-0564 接驻车开关 2G DJ7103-4.8-21 接接线盒● 电路布置图8-1 ——仪表板线束 (适用于AT型)电路布置图8－1（AT型）序号件号 内容 序号件号 内容A16 MG651110 接A/C控制器 R5 7283-7602 接电动后视镜控制开关A18 7283-5845 接空调蒸发器温度传感器R17 7283-7682-30 接后雾灯开关A21 1300-4208 接A/C开关 R23 DJ7103-2.3-21 接 CD机总成 A30 6520-0564 接收音机天线 R24 DJ70611-2.3-21 接 CD机总成A31 7141-5070 接烟灰缸照明灯 S4 6098-0964 接车辆防盗警示灯A35 11107 接光照强度传感器 S7 PP0438503 接制动灯开关B4 MG610281 接鼓风机电机T3 DJ7021A-2.8-21 接点火钥匙提醒灯B5 6098-0514 接鼓风机调速电阻 T4 DJ7081-2.3-21 接闪光继电器 B6 7283-1088 接鼓风机调速开关 T9 DJ7081-2.3-21接车速转换器 B8 282365-1 接安全带开启开关 T10 DJ7221-1.3/1.8-21 接防盗-ECMC2 DJ7021-2.3-21 接空调负离子发生器T12 0338403 接启动机继电器C4 DJ7021-7.8/5-21 接点烟器 T13 PP0338403 接位置灯继电器 C5 7283-8123 接点烟器背光灯 T14 PP0338403 接前雾灯继电器 C6 PP0438703 接电子钟 U1 7283-1027 接未锁警告开关 C7 1318389-1 接组合仪表 BG10DJ4355-1Sn 搭铁C8 6098-1998 接组合开关(灯光控制)BG11DJ4355-2Sn 搭铁C9 6098-1164 接组合开关(雨刮控制)BG12DJ4355-1Sn 搭铁C13 M23360(1318747-1) 接倒车雷达 BG13DJ4355-2Sn 搭铁C14 1318386-1 接组合仪表 BB1 DJ7141-4.8/2.3-11 接右后车门线束 D1 7183-7665-30 接诊断接口 BC1 DJ7241-4.8/2.3-11 接左前门线束 D6 6520-0564 接右前门门灯开关 BD1 DJ7141-4.8/2.3-11 接右前门线束 D18 0444801 接换档机构 BE1 DJ7021L-4.8-11 接顶棚线束H5 10933 接紧急灯开关 BJ3 DJ7141-4.8/2.3-21 接地板线束H7 15326423 接后氧传感器 BK1 DJ7221-2/6.3-11 接翼子板线束 H8 DJJ7053-6.3-2110 接暖风机继电器 BK2 6240-1120 接翼子板线束 H9 6098-2303 接喇叭按钮 BL1 7282-1405-40 接发动机线束 H15 DJJ7053-6.3-2110 接空调请求继电器 BL2 7282-5834 接发动机线束I11 6098-1716 接点火锁挡位控制开关BM1 174465-1 接SRS配线I12 1318386-1 接车身控制模块 2B PP0438803 接接线盒 J1 DJ7141-2.3-2122 1号连接器 2F 7283-1161 接接线盒 J2 DJ7141-2.3-2122 2号连接器 2H MG651086 接接线盒 J3 DJ7141-2.3-2122 3号连接器 2G DJ7103-4.8-21 接接线盒 P3 6520-0564 接驻车开关● 电路布置图8-3——仪表板线束 (适用于F3R舒适型+EPS)电路布置图8-2（F3R+EPS）序号 件号 内容 序号件号 内容 A16 MG651110 接A/C控制器A18 7283-5845 接空调蒸发器温度传感器R23 DJ7103-2.3-21 接 CD机总成A21 1300-4208 接A/C开关 S46098-0964 接车辆防盗警示灯A30 6520-0564 接收音机天线 S7 11835 接制动灯开关 A31 7141-5070 接烟灰缸照明灯 T3 DJ7021A-2.8-21 接点火钥匙提醒灯 B4 MG610281 接鼓风机电机 T4 DJ7081-2.3-212 接闪光继电器B5 6098-0514 接鼓风机调速电阻 T10 DJ7221-1.3/1.8-21 接防盗-ECMB6 7283-1088 接鼓风机调速开关 T12 PP0338403 接前雾灯继电器 B8 282365-1 接安全带开启开关 T13 PP0338403 接启动机继电器 C2 DJ7021-2.3-21 接空调负离子发生器 T14 PP0338403 接位置灯继电器 C4 DJ7021-7.8/5-21 接点烟器 U1 7283-1027 接未锁警告开关 C5 7283-8123 接点烟器背光灯 BG10DJ4355-1Sn 搭铁C6 PP0438703 接电子钟 BG11DJ4355-2Sn 搭铁C7 1318389-1 接组合仪表 BG12DJ4355-1Sn 搭铁C8 6098-1998 接组合开关(灯光控制)BG13DJ4355-2Sn 搭铁C9 6098-1164 接组合开关(雨刮控制)BB1 DJ7141-4.8/2.3-11 接右后车门线束D1 7183-7665-30 接诊断接口 BC1 DJ7241-4.8/2.3-11 接左前门线束 D6 6520-0564 接右前门门灯开关 BD1 DJ7141-4.8/2.3-11 接右前门线束 E1 1318774-1 接EPS-ECU BE1 DJ7021L-4.8-11 接顶棚线束 H5 10933 接紧急灯开关 BJ3 DJ7141-4.8/2.3-21 接地板线束 H7 15326423 接后氧传感器 BK1 DJ7221-2/6.3-11 接翼子板线束H8 DJJ7053-6.3-211接暖风机继电器 BK2 6240-1120 接翼子板线束H9 6098-2303 接喇叭按钮 BL1 7282-1405-40 接发动机线束I11 6098-1716 接点火锁挡位控制开关BL2 7282-5834 接发动机线束I12 1318774-1 接车身控制模块 BM1 174465-1 接SRS配线 J1 DJ7141-2.3-2122 1号连接器 2B PP0438803 接接线盒 J2 DJ7141-2.3-2122 2号连接器 2F 7283-1161 接接线盒 J3 DJ7141-2.3-2122 3号连接器 2H MG651086 接接线盒 P3 6520-0564 接驻车开关 2G DJ7103-4.8-21 接接线盒R5 7283-7602 接电动后视镜控制开关R17 7283-7682-30 接后雾灯开关● 电路布置图9 ——地板线束 （适用于F3-R）电路布置图9序号 件号 内容 序号件号 内容A32 7282-7424 接左后轮轮速传感器 R18 6189-0891 接左后雾灯A33 7282-7424 接右后轮轮速传感器 R19 6189-0891 接右后雾灯B15 DJ7061-1.8-21 接左后组合灯 R20 7282-1022 接左后扬声器 B16 DJ7061-1.8-21 接右后组合灯 R21 7282-1022 接右后扬声器 C15 DJ7081-2.3-21 接CD牒盒 T15 0436001 接警报器D5 6520-0564 接左前门门灯开关 U4 7283-8226-30 接倒车探头总成 D7 6520-0564 接左后门门灯开关 U6 7283-8226-30 接倒车探头总成 D8 6520-0564 接右后门门灯开关 BG6 DJ4355-1Sn 搭铁F11 0440601 接燃油箱 BG7 DJ4355-2Sn 搭铁H10 7283-8123 接高位制动灯 BG8 DJ4355-1Sn 搭铁L1 7283-8123 接左牌照灯 BG9 DJ4355-2Sn 搭铁L2 7283-8123 接右牌照灯 BA1 DJ7141-4.8/2.3-11接左后门线束 L3 7282-1010 行李舱灯开关 BJ1 7282-1405-40 接仪表板线束 L4 7283-8123 接后行李箱灯 BJ2 7282-5831 接仪表板线束 N3 DJ7022-6.3-21 接噪声滤波器 BJ3 DJ7141-4.8/2.3-11接仪表板线束 R10 0338102 接后风窗加热丝 BJ4 7282-1641 接翼子板线束 R11 0338102 接后风窗加热丝 2E MG651074 接接线盒● 电路布置图10——地板线束（适用于F3-R）电路布置图10（F3-R）序号 件号 内容 序号件号 内容A32 7282-7424 接右后轮轮速传感器 BA1 DJ7141-4.8/2.3-11 接左后门线束 A33 7282-7424 接左后轮轮速传感器 BJ2 7282-5831 接仪表板线束 B15 DJ7062-2-21 接左后组合灯 BJ3 DJ7141-4.8/2.3-11 接仪表板线束 B16 DJ7062-2-21 接右后组合灯 BJ4 7282-1641 接翼子板线束 D5 6520-0564 接左前门门灯开关 2E MG651074 接接线盒D7 6520-0564 接左后门门灯开关 RB1 DJ7062-2.3-11 接后保险杠小线 D8 6520-0564 接右后门门灯开关 RC1 DJ7061-2.2-11 接后盖连接线束 F11 PP0440601 接燃油箱 RC2 DJ7041-6.3-11 接后盖连接线束 L4 DJY7021-2-21 接后行李箱灯 RC3 DJ7072-3-21 接后盖连接线束 N3 DJ7022-6.3-21接噪声滤波器T15 PP0436001 接警报器BG6 DJ4355-1Sn 搭铁BG7 DJ4355-2Sn 搭铁BG8 DJ4355-1Sn 搭铁BG9 DJ4355-2Sn 搭铁● 电路布置图11——顶棚线束电路布置图11序号 件号 内容 序号件号 内容D13 7183-7322-30 接二极管 M2 6240-1120 接天窗电机 E4 DJ7021A-2.8-21 接出租车帽 M3 DJ7021A-2.8-21 接内后视镜 I13 DJ7031J-2.3-21 接后室内灯 BE1 DJ7021L-4.8-21 接仪表板线束 M1 0442103 接前室内灯 2D 6240-5160 接接线盒● 电路布置图12——右前门线束电路布置图12序号 件号 内容 序号件号 内容D9 DJ7021-2.2-21 接右前门门锁电机 P10 DJ7061-2.3-2120 接右前门玻璃升降器电机 D15 7283-8123 接右门内板灯 R14 DJ7068-2.3-11 接右前门电动后视镜电机 F10 0443401 接右前门低音扬声器 T6 DJ7021-2.2-11 接右前门高音扬声器P5 1300-3111 接右前门玻璃升降器开关 BD1 DJ7141-4.8/2.3-21 接仪表板线束● 电路布置图13——左前门线束电路布置图13序号 件号 内容 序号件号 内容D10 7283-1968-30 接左前门门锁电机 R13 DJ7068-2.3-11 接左前门电动后视镜电机D14 7283-8123 接左门内板灯 T5 DJ7021-2.2-11 接左前门高音扬声器 F9 0443401 接左前门低音扬声器 BC1 DJ7241-4.8/2.3-21接仪表板线束P8 7283-7475 接左前门电动升降器开关BC2 DJ7061-2.3-21 接仪表板线束P9 DJ7061-2.3-2120 接左前门玻璃升降器电机● 电路布置图14——右后门线束电路布置图14序号 件号 内容 序号件号 内容D12 DJ7021-2.2-21 接右后门门锁电机 P12 DJ7061-2.3-2120 接右后门玻璃升降器电机P7 1300-3111 接右后门玻璃升降器开关BB1 DJ7141-4.8/2.3-21接接仪表板线束● 电路布置图15——左后门线束电路布置图15序号 件号 内容 序号件号 内容D11 DJ7021-2.2-21 接左后门门锁电机 P11 DJ7061-2.3-2120 接左后门玻璃升降器电机 P6 1300-3111 接左后门玻璃升降器开关 BA1 DJ7141-4.8/2.3-21接地板线束● 电路布置图16——后盖线束电路布置图16序号 件号 内容 序号件号 内容L1 7283-8123 接左牌照灯 R18 MG610392 接后雾灯L2 7283-8123 接右牌照灯 R19 MG610392 接倒车灯L3 DJ7013-6.3-2195接后盖锁机构 BG14DJ413-3B 搭铁L5 DJ7042-6.3-21 接后盖锁电机 RC4 DJ7072-3-21 接后盖连接线束 R10 0333501 接玻璃小线 RC5 DJ7061-2.2-11 接后盖连接线束 R11 0333501 接玻璃小线 RC6 DJ7041-6.3-11 接后盖连接线束电路图F3/F3R轿车维修手册第三节 接线盒接头介绍2A 2B 2C2D 2E 2F2G 2H 2I●电气接头表12第四节 电气接头零件号电路图 F3/F3R 轿车维修手册护套型号零件名称 代号护套型号 零件名称A1 7283-7028-30 接室外温度传感器D6 6520-0564 接右前门门灯开关 A2 0447104 接压缩机 D7 6520-0564 接左后门门灯开关 12052643D8 6520-0564接右后门门灯开关 D9 DJ7021-2.2-2总成 接右前门门锁电机 A3DJ7023-3.5-20（联电）接碳罐控制阀D10 7283-1968-30接左前门门锁电机 A4 DJ7042Y-2.2-21 接空调压力开关 D11 DJ7021-2.2-2总成 接左后门门锁电机 A5 54210064接 ABS ECUD12 DJ7021-2.2-2总成 接右后门门锁电机 A6 DJ7021-2.2-11 接左前轮轮速传感器 D13 7183-7322-30 接二极管 A7 DJ7021-2.2-11 接右前轮轮速传感器 D14 7283-8123 接左门内板灯 A8 12162833接进气温度压力传感器 D15 7283-8123接右门内板灯A11 3724321（φ8.5） 接发电机 B 端 D16 M20000376 接档位开关 A12 6195-0030 接发电机D17 M20001079 接档位电磁阀 A13 PP2006901 接蓄电池电瓶端 D18 0444801接换档机构A15 DJ7022-6.3-21 接空调水温传感器 E1 DJ7025-2-21 接EGR 阀 A16 MG651110 接A/C 控制器 282191-1 A17 DJ70415-6.3-2.1 接鼓风机电机伺服器 1452020-1 A18 7283-5845 接空调蒸发器温度传感器 E2 M20000101 接冷却液温度传感器 A19 7283-5845 接室内温度传感器 0338102A20 7283-5845 接日光照射传感器 E3 P01FB-A接机油压力A21 DJ7051-2.3-21 接A/C 开关E4 DJ7021A-2.8-21接出租车帽灯A22 DJ7072-3-21 接进气控制伺服电机 E5 M20001282 接电喷ECU-A A23 DJ7072-3-21 接混合气控制伺服电机 E6 15357131接电喷ECUA24 DJ7072-3-21 接通风模式控制伺服电机 E7 M20001280 接电喷ECU-C A25 85183-1 接安全气囊电子控制单元 E8 M20001281 接电喷ECU-D A26接GPS 天线E9 P01FB-A 接冷却液温度进仪表A28 1612120 接前排乘员安全气囊(PAB)E10 M20001279 接电喷ECU-B A29 60201704 接驾驶员安全气囊(DAB) F1 DJ7023-2-21总成 接左前小灯 A30 6520-0564 接收音机天线 F2 DJ7023-2-21总成 接右前小灯 A31 7141-2320 接烟灰缸照明灯 F3 DJ7023-2-21总成 接左前雾灯 A32 7282-7424 接左后轮轮速传感器 F4 DJ7023-2-21总成 接右前雾灯 A33 7282-7424 接右后轮轮速传感器 F5 DJ7021-2.2-21 接左前转向灯 A35 M23394 接光照强度传感器 F6 DJ7021-2.2-21 接右前转向灯 B2 M23374 接制动液位警告开关 F7 0445205 接前雨刮器B4 MG610281 接鼓风机电机 F9 0443401 接左前门低音扬声器 B5 6098-0514接鼓风机调速电阻 F10 0443401 接右前门低音扬声器 B6 DJ7081-4.8/2.3-21接鼓风机调速开关 F11 15326631接燃油箱 B8 282365-1接安全带开启开关 F12 DJ7024-3.5-20 接左侧转向灯 B15 DJ7061-1.8-21 接左后组合灯 F13 DJ7024-3.5-20 接右侧转向灯 B16 DJ7061-1.8-21 接右后组合灯H1 0338102 接1#电喇叭 C1 12059595 接凸轮轴位置传感器 H2 0338102 接1#电喇叭 368161-1H3 0338102 接2#电喇叭 C3 12110293接曲轴位置传感器 DJ7031-3.5-21 H4 H5 0338102DJ7061-2.2-21 接2#电喇叭 接紧急灯开关 C4 DJ7021-7.8/5-21接点烟器1216-2144 7283-8123 H6 M20000357 接前氧传感器 C5 C6 0438703 接点烟器背光灯 接电子钟 15326423 C7 1318389-1 接组合仪表H7 M20000357接后氧传感器 C8 6098-1998 接组合开关(灯光控制) H8 DJJ7053-6.3-2110 接暖风机继电器 C9 6098-1164 接组合开关(雨刮控制) H9 6098-2303 接喇叭按钮 C10 6240-1120 接出租车计价器 H10 7283-8123接高位制动灯 C11 1318389-1 接A/C 控制模块 H11 DJ7029D-2.8-21 接左前组合灯 C12 1318386-1接A/C 控制模块 H12 DJ7029Y-2.8-21 接左前组合灯 C13 M23360(1318747-1)接倒车雷达 H13 DJ7029D-2.8-21 接右前组合灯 C14 1318386-1 接组合仪表 H14 DJ7029Y-2.8-21 接右前组合灯C15 DJ7081-2.3-21 接CD 牒盒 H15 DJJ7053-6.3-2110 接空调请求继电器 D1 7183-7665-30 接诊断接口I1 DJ7023-3.5-20 接1#点火线圈 D56520-0564接左前门门灯开关I2DJ7023-3.5-20接2#点火线圈电路图 F3/F3R 轿车维修手册第五节 电气说明●本系列包括F3经济、舒适、尊贵、旗舰,F3-R 休闲、活力、时尚配置车型 ●本系列适用于DELPHI-MT20U、DELPHI-MT20U2和联电M7电喷系统护套型号零件名称代号护套型号零件名称15305086P14 1612120接右预紧器(FR-PSB) I5 DJ7023-3.5-20 接1号喷嘴 R1 DJ7021Y-4.8-11 接冷却风扇15305086R2 DJ7021Y-4.8-21 接电子风扇调节电阻 I6 DJ7023-3.5-20 接2号喷嘴 R3 DJ7021Y-4.8-21 接冷凝风扇15305086R5 7283-7602 接电动后视镜控制开关 I7 DJ7023-3.5-20 接3号喷嘴 R10 0338102 接后风窗加热丝 15305086 R11 0338102 接后风窗加热丝I8 DJ7023-3.5-20 接4号喷嘴 R13 DJ7068-2.3-11 接左前门电动后视镜电机 12162188 R14 DJ7068-2.3-11 接右前门电动后视镜电机 I9 444046-1 接怠速控制阀R17 7283-7682-30 接后雾灯开关 I11 6098-1716接点火锁挡位控制开关 R18 6189-0891 接左后雾灯 I12 DJ7031J-2.3-21 接车身控制模块 R19 6189-0891 接右后雾灯 I12* 1318774-1接车身控制模块 R20 7282-1022 接左后扬声器 I13 DJ7031J-2.3-21 接后室内灯 R21 7282-1022接右后扬声器J1 DJ7141-2.3-2122 接1号连接器 R23 DJ7103-2.3-21 接VCD+GPS+收音机 J2 DJ7141-2.3-2122 接2号连接器 R23* DJ7082A-3.5-21 接卡带+收音机 J3 DJ7141-2.3-2122 接3号连接器R24 DJ70611-2.3-21 接VCD+GPS+收音机 J7 DJ7141-2.3-2122 发动机1号连接器 R24* DJ7082-3.5-20 接卡带+收音机 J8 DJ7141-2.3-2122 发动机2号连接器 R26 7283-5830 接VCD+GPS+收音机 12052644 R27 M23370 接VCD+GPS+收音机 K1 DJ7031-3.5-1 接爆震传感器R28 M23359接VCD+GPS+收音机 L1 7283-8123 接左牌照灯 S2 DJ4341（φ8.5） 接启动机端 L2 7283-8123 接右牌照灯 S3 0338102 接启动机L3 7282-1010 接行李舱灯开关 S4 6098-0964接车辆防盗警示灯 L4 7283-8123 接后行李箱灯 S5 DJ7031A-2.2-11 接车速投影仪 M1 044210 接前室内灯 S7 0438503 接制动灯开关M2 6240-1120接天窗电机 12065287M3 DJ7021A-2.8-21 接内后视镜 T1 DJ7031-3.5-21 接节气门位置传感器 M4 DJ7022-6.3-21 接电动座椅 T2 DJ7031-3.5-21 接车速传感器 N1 PB625-02027 接倒车灯开关 T3 DJ7021A-2.8-21 接点火钥匙提醒灯 N3 DJ7022-6.3-21 接噪声滤波器 T4 DJ7081-2.3-21 接闪光继电器N5 0446203 接GPS 主机 T5 DJ7021-2.2-11 接左前门高音扬声器 N6 7283-5846接GPS 主机 T6 DJ7021-2.2-11接右前门高音扬声器 N7 G15-IS/ M32458 接GPS 主机T7 M20000375 接输入轴速度传感器 P2 DJ3011A-4-21 接动力转向开关 T8 M20001073 接输出轴速度传感器 P3 6520-0564 接驻车开关T9 DJ7081-2.3-21 接车速转换器 P5 1300-3111 接右前门玻璃升降器开关 T10 DJ7221-1.3/1.8-21接防盗-ECM P6 1300-3111 接左后门玻璃升降器开关 T12 0338403 接启动机继电器 P7 1300-3111 接右后门玻璃升降器开关 T13 0338403 接小灯继电器 P8 7283-7475接左前门电动升降器开关 T14 0338403 接前雾灯继电器 P9 DJ7061-2.3-2120 接左前门玻璃升降器电机 T15 0436001 接警报器P10 DJ7061-2.3-2120 接右前门玻璃升降器电机 U1 7283-1027 接未锁警告开关 P11 DJ7061-2.3-2120 接左后门玻璃升降器电机 U4 7283-8226-30 接倒车探头总成 P12 DJ7061-2.3-2120 接右后门玻璃升降器电机 U6 7283-8226-30 接倒车探头总成 P131612120接左预紧器(FL-PSB)W1M23334接洗涤液电机电路图F3/F3R轿车维修手册1.1、电源、启动和点火电路图F3/F3R轿车维修手册1.2 电源、启动和点火( AT型)电路图F3/F3R轿车维修手册1.3 电源、启动和点火( 473发动机)电路图F3/F3R轿车维修手册1.4 电源、启动和点火( 473发动机+EPS)电路图F3/F3R轿车维修手册2.1、电源、充电、后除霜电路图F3/F3R轿车维修手册2.2电源、充电、后除霜（AT型）电路图F3/F3R轿车维修手册2.3电源、充电、后除霜（473发动机+EPS）。
比亚迪 F3发动机维修
3.8.3 连杆轴承的安装：
曲轴识别记 号
黄色
无
白色
连杆识别记 号
白色 无
黄色 白色
无 黄色 白色
无 黄色
轴瓦识别记 号
1 1 2 1 2 3 2 3 3
3.8.3 连杆轴承的安装（一）
连杆轴瓦的间隙：0.02-0.04mm 连杆大端侧间隙：标准值：0.10-
0.25mm。 连杆螺母的安装： 注意：连杆螺栓和螺母利用塑性变
4.3.2 摇臂与凸轮轴：
4.3.2.1 调节螺钉的安装：
暂时将螺钉装入摇臂。将其放入 并使螺钉的底部与摇臂的下缘齐平或 者稍有突出（1mm以下）。
4.3.2.2 摇臂轴的安装：
1）将倾斜面大的一侧朝向定时皮带 侧放置。
备注：进气阀的摇臂轴有8个油孔。
2）将摇臂轴有油孔的一侧朝向缸盖。
4.3.2.3 摇臂/摇臂轴总成的安装：
F3(4G18) 发 动 机
目
录
一、F3发动机的性能参数
二、F3发动机的结构及特点 三、曲柄连杆系统 四、配气系统 五、进、排系统 六、冷却系统、 燃油系统 七、重要零部件的力矩要求 八、常见故障的原因分析及排除
一、F3发动机的性能参数:
型号 形式
三菱4G18
气门及驱动机构
L4/16 SOHC MPI 缸心距
1）清洗缸体与油底壳的配合 面。
2）在油底壳凸缘的整个外周 涂φ 4mm卷边的珠状现场成 形垫片。
规定的密封胶：LT5699D 放油塞垫片的安装：
换用新的放油塞垫片。如 图所示安装新垫片。 注意：如果垫片的方向装错 了，则会导致漏油。
3.9.2 机油泵的安装：
1）清洗缸体上的涂密 封胶表面和前油封 壳。
比亚迪F维修手册章发动机完整版
比亚迪F维修手册章发动机HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】第一章发动机第一节概述BYD371QA具有升功率大、油耗低、噪声小、污染低、结构紧凑等特点。
在各种工况下，BYD371QA发动机均可在最佳状态下工作，可以保证其配载的整车具有可靠的安全性、舒适的驾驶性、最佳的经济性和完美的环保性能。
1.1主要技术参数BYD371QA型发动机的主要技术参数见下表：2.2 维修技术数据1.3 BYD371QA/QB发动机拧紧力矩表第二节驱动皮带2.1 驱动皮带的拆卸安装2.1.1 先松开螺栓A；2.1.1再松开螺栓B；2.1.1最后松开螺栓C，松开发电机，拆下正时皮带。
安装时，先装上皮带，稍微拧紧螺栓B，再旋转螺栓C，调整皮带张紧度，再拧紧螺栓B，力矩35 Nm，最后拧紧螺栓A，力矩50 Nm。
安装好后，注意检查皮带有没有错齿情况（如下图），再启动发动机5分钟，检查皮带的张紧度。
2.2 皮带检查2.2.1 驱动皮带的外观检查先检查外观，如果磨损严重，则应该更换皮带。
2.2.2 驱动皮带的变形量检查注意：汽车熄火或发动机停止转动30分钟后，检查皮带变形量。
在两个皮带轮中（图中箭头所标位置）加适当的压力98N，如果变形量超出极限值，则调整至7～8mm。
2.2.3 驱动皮带张紧力检查注意：可以用变形量检查取代张紧力检查，检查应在发动机冷却后进行。
2.3 驱动皮带调整先松开螺栓A，再松开螺栓B，转动螺栓C 来调整皮带的张紧度，调整好后拧紧螺栓B，再拧紧螺栓A。
注意：如果更换新的驱动皮带或运行不超过5分钟的驱动皮带，按新件的标准量调整。
如果运行超过5分钟的驱动皮带按旧件的标准量调整。
检查皮带的张紧力和变形量，如果不符合要求，再重复调整，直到符合要求。
第三节气门间隙的检查和调整3.1 气门间隙检查3.1.1 确认发动机已冷却；3.1.2 拆下空气滤清器盖；3.1.3 拆下点火线圈；3.1.4 拆下气缸盖罩；3.1.5 顺时针旋转曲轴皮带轮，让凸轮轴的正时标记对着正上方；3.1.6 测量气门间隙；用塞尺检查下图的8个气门间隙，并记录好数据，以备后用。
比亚迪宋-BYD476ZQA发动机 维修手册
第一章 发动机...................................................................................................................................................................1
第二节 皮带传动装置 ........................................................................................................................................................4 一、驱动皮带 .................................................................................................................................................................4 3、皮带的安装 ...............................................................................................................................................................5 二、皮带轮及传动附件 .................................................................................................................................................. 5
比亚迪G3发动机(473QE)M7联电管理系统维修手册
目录前言 (2)第一章电喷系统维修须知 (3)第二章M7系统介绍 (7)第三章M7系统零部件结构、原理及故障分析 (12)第四章M7系统根据故障代码进行检修的诊断流程 (42)第五章M7系统根据故障现象进行检修的诊断流程 (56)第六章附件 (74)前言随着我国国民经济的发展，汽车保有量不断增加，环保法规也在不断地严格化。
由于闭环控制的汽油定量技术跟三效催化转化器相结合有可能将汽车排放的有毒物质减少92%以上，所以用电子控制汽油喷射技术取代化油器已经成为不可逆转的发展趋势。
这表明，在中国汽车行业中，化油器发动机的时代已经结束，电子控制汽油喷射发动机的时代已经开始。
比亚迪473Q发动机配备的发动机管理系统是联合汽车电子有限公司提供的MOTRONIC系统。
联合汽车电子有限公司作为国内最大、最有影响的汽车发动机电子控制汽油喷射系统的供应商，从1996年开始向国内各大汽车公司提供从德国BOSCH公司引进的MOTRONIC系列电喷系统及其零部件。
所谓MOTRONIC，是一种商品名，并不具备特定的含义。
MOTRONIC系统具有一定的技术特点，这就是，发动机的燃油定量电子控制和点火正时电子控制系统合二为一，原来分开的两个系统共享一套传感器、电子控制单元和电源装置。
不言而喻，MOTRONIC系统都具备点火正时电子控制功能。
这使得发动机的性能有了明显的改善。
MOTRONIC系统跟其它电子控制汽油喷射系统一样，一方面可以大幅度地降低汽车排放，另一方面也给只熟悉传统化油器发动机的维修人员在发动机维修的时候带来了困难。
汽车维修人员对化油器发动机觉得看得见、摸得到。
但是，电子控制汽油喷射发动机中不见了人们原先熟悉的一些机械组件，代之以各种电子组件。
原先，维修人员甚至驾驶人员有可能自行调整化油器或分电器；但是，现在数据储存在计算机芯片里，一般维修人员并不能通过电子仪器对数据进行修改来排除故障。
系统的电子组件出了故障，从外表上未必看得出来，往往要利用各种仪器进行测试才能够识别。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
比亚迪F3-F3R发动机473QE-1机械部分维修手册（可编辑）比亚迪F3-F3R发动机473QE-1机械部分维修手册目录第一章发动机 2第一节概述 3一、主要技术参数 3二、维修技术数据 4三、BYD473QE-1发动机拧紧力矩表 6 四、BYD473Q汽油机差异件清单 8 第二节缸盖 9一、气门间隙调节 9二、曲轴皮带轮的拆卸与安装 10 三、无声正时链的拆卸与安装 10 四、曲轴前油封的安装 17五、气缸盖罩的拆卸 18六、气缸盖的拆卸 18七、凸轮轴链轮的拆卸与安装 23 八、凸轮轴相位传感器信号板的更换 27九、气缸盖翘曲检测 30十、摇臂总成的拆卸 30十一、摇臂与摇臂轴的分解与重新组装 31十二、摇臂与摇臂轴的检测 32 十三、凸轮轴的拆卸 33十四、凸轮轴的检测 34十五、气门、气门弹簧及气门油封的拆卸 35十六、气门的检测 36十七、气门挺杆与气门导管间隙的检测 36 十八、气门导管的更换 37十九、气门座的检修 39二十、气门、气门弹簧及气门油封的安装 41二十一、凸轮轴的安装 43二十二、摇臂总成的安装 43 二十三、气缸盖的安装 44二十四、气缸盖罩的安装 51 第三节缸体 53一、连杆和曲轴轴向间隙的检测 55 二、曲轴主轴瓦的更换 56三、连杆轴瓦的更换 59四、油底壳的拆卸 62五、曲轴和活塞的拆卸 64六、曲轴的检测 67七、气缸体和活塞的检测 69 八、活塞、活塞销和连杆的更换 72九、连杆螺栓的检测 78 十、曲轴的安装 79十一、油底壳的安装 81 第二章润滑系统 85一、机油压力开关的检测 (86)二、机油压力的测试 86 三、发动机机油的更换 87 四、发动机机油滤清器的更换 87 五、机油滤清器螺纹连接管的更换 88 六、机油泵的大修 89七、迷宫盖板的安装 92 八、机油压力开关的更换 93 第三章进气和排气气系统 94 一.维修标准值 94二.进气系统位置组件索引 94 四.进气歧管 95五.排气管与消声器 95六、检查 97七、进气歧管的拆卸与安装 97 八、排气歧管的拆卸与安装 98 第四章发动机冷却系统 99一、调温器的检测 100二、水泵的检测 100三、水泵的更换 101四、调温器的更换 101五、冷却液温度传感器的更换 102第五章燃油和排放系统 103第一章发动机第一节概述BYD473QE-1发动机采用我公司自主研发的电子控制燃油喷射系统,具备先进的自诊断功能。
喷射系统采用多点、顺序喷射,具有升功率大、油耗低、噪声小、污染低、结构紧凑等特点。
在各种工况下,BYD473QE-1汽油机均可在最佳状态下工作,可以保证其配载的整车具有可靠的安全性、驾驶的舒适性、最佳的经济性和完美的环保性能。
一、主要技术参数BYD473QE-1型发动机的主要技术参数见下表。
型号 BYD473QE-1型式四冲程、水冷、直列、单顶置凸轮轴、电子控制燃油喷射式气缸数 4气缸直径(mm) 73活塞行程(mm) 89.4压缩比 10.6点火次序 1-3-4-2标定功率(kW) 80(5800r/min) 最大扭矩(N?m) 145 4800 r/min) 标定转速(r/min) 5800最低燃油消耗率(g/kW?h) 236机油压力(kPa) 340~490(3000r/min?50r/min) 最低稳定转速(怠速)(r/min) 780?50总排量(L) 1.497机油燃油消耗比(%) 0.26外形尺寸(mm)(长×宽×高) 587×543×700净质量(kg) 97怠速排放 CO?0.15% HC?40ppm(780?50r/min) CO?0.15%HC?40ppm(2500?50r/min) GB18285-2005燃油车用93#无铅汽油(GB17930-1999) 润滑油 SG 10W/30(南方各季节和北方春、夏、秋季用)SG 5W/30(北方冬季用)GB11121冷却液乙二醇型冷却液离合器型式干式、单圆盘、膜片弹簧、常压式轮廓尺寸(mm) 离合器从动盘总成φ200×8.9mm(自由状态) 离合器盖总成φ255×40.4mm重量 4.314kg变速箱变速箱型式同步器齿轮啮合式、五前进档、一倒档各档速比各档速比 1档 3.3082档 1.8263档 1.2074档 0.9395档 0.730倒档 3.231主减速比 4.471轮廓尺寸(mm) (长×宽×高)504×382×363mm 润滑油中负荷车辆齿轮油(GL-4 SAE 80W/90)二、维修技术数据发动机缸盖名称测量项目测量条件标准值维修极限气缸盖翘面 0.08mm高度119.9~120.1mm凸轮轴轴向间隙0.07~0.25mm 0.5mm 凸轮轴与支架之间的油膜间隙0.025~0.046mm 0.1mm总跳动度最大0.03mm 0.04mm 凸轮凸角高度进气 35.37mm可变进气 30.565mm排气 35.39mm气门间隙(冷态) 进气 0.18~0.22mm排气 0.23~0.27mm挺杆外径进气 5.470~5.485mm 5.45mm 排气5.455~5.470mm 5.42mm挺杆与导管之间的间隙进气 0.025~0.060mm 0.08mm 排气 0.04~0.075mm 0.11mm气门座宽度进气 0.85~1.15mm 1.60mm 排气 1.25~1.55mm 2.00mm挺杆安装高度进气 46.1~46.5mm 46.8mm 排气 46.2~46.6mm 46.9mm气门弹簧自由长度进气 50.5mm排气 57.2mm气门导管内径进气 5.51~5.53mm 5.55mm 排气 5.51~5.53mm 5.55mm安装高度进气 15.85~16.35mm排气 15.85~16.35mm摇臂摇臂与摇臂轴之间的间隙进气 0.02~0.054mm 0.08mm 排气0.02~0.054mm 0.08mm发动机缸体名称测量项目测量条件标准值维修极限气缸体表面翘曲最大0.07mm 0.10mm缸径73~73.019mm 73.07mm缸孔锥度---- 0.05mm重新镗缸极限值---- 0.25mm活塞从活塞裙底部到活塞裙外径13mm72.955~72.975mm 72.945mm与气缸间隙0.035~0.054mm 0.06mm 活塞环槽宽度第一道气环 1.02~1.04mm 1.07mm 第二道气环 1.21~1.23mm 1.25mm组合油环 2.01~2.03mm 2.05mm活塞环活塞环与环槽间隙第一道气环 0.03~0.07mm 0.15mm 第二道气环0.02~0.06mm 0.13mm活塞环开口间隙第一道气环 0.20~0.35mm 0.6mm 第二道气环 0.35~0.5mm 0.65mm组合油环 0.2~0.7mm 0.8mm活塞销外径17.996~18mm活塞销与活塞销座孔的间隙0.005~0.015mm 连杆销子与连杆小头孔的间隙0.015~0.037mm连杆小端孔径17.963~17.981mm连杆大端孔径正常 43~43.015mm安装到曲轴上的轴端间隙0.15~0.3mm 0.4mm曲轴主轴颈直径49.937~49.955mm连杆轴颈直径39.940~39.955mm连杆/主轴颈锥度0.005mm 0.01mm连杆/主轴颈失圆度0.005mm 0.01mm轴端间隙0.1~0.35mm 0.45mm跳动度最大0.03mm 0.04mm曲轴轴承主轴轴承与轴颈的油膜间隙0.028~0.049mm 0.055mm连杆轴承的间隙0.022~0.050mm 0.055mm 发动机润滑名称测量项目测量条件标准值维修极限发动机机油容量发动机大修 4.0L更换机油,包括机油滤清器 3.3L更换机油,不包括机油滤清器 2.9L油泵内外转子的间隙0.075mm~0.15mm 0.18mm 泵壳体到外转子的间隙0.06mm~0.136mm 0.18mm 泵壳体到外转子轴的间隙0.028mm~0.065mm 0.085mm 泄压阀泄压阀,油温为80?时的油压怠速最小30KPa 转速为3000rpm/min 最小300KPa发动机冷却名称测量项目测量条件标准值维修极限散热器冷却液容量(包括发动机、加热器、软管及水箱) 发动机大修冷却液更换 6.8L调温器开启温度刚刚打开 76?~80?完全打开 90?全开时的气门升程8mm以上热敏开关切换温度置于ON 91~95? 置于OFF 从实际位于ON时的温度减去3~8? 三、BYD473QE-1发动机拧紧力矩表序号紧固部位或零件螺栓规格拧紧力矩 (N?m)1 气缸盖气缸盖螺栓组件 29加转角130?2 主轴承盖主轴承盖螺栓及垫片合件 25加转角40?3 连杆盖连杆螺栓 9.8加转角90?4 飞轮飞轮螺栓 955 火花塞M14×1.25 206 迷宫盖板螺栓M6×12 127 爆震传感器螺栓M8×30 258 机油压力开关R2 1/8 159 气缸盖螺堵螺栓M10×1.25×12 30 10 张紧链板张紧链板螺栓轴22 11 凸轮轴链轮凸轮轴链轮螺栓组件 56 12 导向链板螺栓M6×16 12 13 张紧器座螺栓M6×30 12 14 机油泵总成螺栓M6×25 10螺栓M6×35 1015 水泵螺栓M6×35 1216 机油收集器螺栓M6×12 10 螺母M6 1017 油底壳螺栓M6×30 12螺栓M8×35 25螺栓M6×50 1218 机油滤清器机油滤清器 12螺纹连接管 20序号紧固部位或零件螺栓规格拧紧力矩 (N?m)19 机油尺管焊接合件螺栓M6×12 10 20 出水管部件螺栓M6×12 10 21 进气歧管螺栓M8×35 25 螺母M8 2522 燃油分配器总成螺栓M6×12 10 23 进气温度压力传感器十字槽盘头螺钉M5×16 524 节气门总成螺栓M6×30 12 螺栓M6×35 1225 油门线支架螺栓M6×12 12 26 排气歧管螺栓M10×1.25×20 44 螺母M10 4427 排气歧管隔热罩螺栓M6×25 10 28 排气歧管支架螺栓M8×20 25 螺栓M8×25 2529 前氧传感器M18×1.5-6g 45 30 调温器盖螺栓M6×20 10 31 凸轮轴相位传感器螺栓M6×16 10 32 冷却液温度传感器M12×1.5-6g 15 33 气缸盖罩气缸盖罩螺栓合件 12 34 点火线圈螺栓M6×25 10 35 碳罐控制阀支架螺栓M6×12 10 36 曲轴减振皮带轮皮带轮螺栓及垫片合件 37加转角90?37 水泵皮带轮螺栓M6×12 14 38 发电机螺栓M8×70 25螺栓M8×25 2539 离合器盖总成内六角圆柱头螺钉 25 40 变速器螺栓M12×1.25×60 65 螺栓M12×1.25×65 65螺栓M12×1.25×95 6541 起动机螺栓M10×1.25×45 44 42 进气歧管支架总成螺栓M10×1.25×20 44 螺栓M6×16 12进气歧管支架大垫螺栓M6×30 1243正时罩六角头铰制孔用螺栓 25螺栓M8×50 25螺栓M8×80 25螺栓M6×30 10螺栓M12×1.25×1220序号紧固部位或零件螺栓规格拧紧力矩 (N?m)44 离合器挡板螺栓M6×12 1045 凸轮轴止推盖螺栓M6×20 1046 凸轮轴相位传感器信号板内六角螺栓 34 47 缸盖螺堵M16×1.5-6h 4548 EGR阀座 M8螺母 2549 EGR阀 M8螺母 2550 OCV阀组件螺栓M6×55 12四、BYD473Q汽油机差异件清单名称 BYD473QB BYD473QE BYD473QE-1气缸盖机械加工合件 BYD473QA-1003400 BYD473QE-1003400 同QE曲轴 BYD473QB-1005021 BYD473QD-1005021 同QE 摇臂机构 BYD473QA-1003060 BYD473QE-1003060 同QE凸轮轴总成 BYD473QA-1006010 BYD473QE-1006010 同QE 进气歧管组件BYD473QA-1008020 BYD473QE-1008020 同QE 进气歧管支架 BYD473QA-1003601 BYD473QE-1003601 同QE 进气歧管双头螺柱 BYD473QA-1003054 BYD473QE-1003054 同QE 燃油分配器总成 BYD473QA-1121010 BYD473QE-1121010 同QB 碳罐控制阀 BYD473QA-1130020 BYD473QE-1130020 同QB 碳罐控制阀支架 BYD473QA-1130015 BYD473QE-1130015 同QB 出水管焊接组件? BYD473QA-1303200BYD473QE-1303200 同QE 节气门体 BYD473QA-1132020 BYD473QE-1132110 同QB 节气门体位置传感器 BYD473QA-3611030 BYD473QE-3611700 同QB 爆震传感器BYD473QA-3611040 BYD473QE-3611400 同QB 曲轴位置传感器 BYD473QA-3611050 BYD473QE-3611200 同QB 冷却液温度传感器 BYD473QA-3611060 BYD473QE-3611100 同QB 进气压力温度传感器 BYD473QA-3611070 BYD473QE-3611500 同QB 前氧传感器 BYD473QA-3611080 BYD473QE-1211100 同QB 怠速步进电机BYD473QA-3611090 BYD473QE-1026200 同QB 点火线圈总成 IB5-3705100BYD473QE-3705100 同QE 发动机线束支架? IB5-1024217 IB5-4016214 同QE 发动机线束支架? 无 IB5-4016215 同QEEGR控制阀无 BYD473QE-3615100 同QEEGR阀座无 BYD473QE-1003501 同QE名称 BYD473QB BYD473QE BYD473QE-1EGR阀垫片无 BYD473QE-1003507 同QEEGR阀座垫片无 BYD473QE-1003502 同QEEGR阀双头螺柱无 BYD473QE-1003506 同QEEGR阀座支管无 BYD473QE-1003505 同QE进气歧管过渡垫无 BYD473QE-1008021 同QE进气歧管垫片无 BYD473QE-1008024 同QEOCV阀组件无 BYD473QE-1003700 同QE气缸盖螺堵无 BYD473QE-1003055 同QE气缸盖螺堵垫片无 BYD473QE-1003056 同QEEGR阀回水软管无 BYD473QE-138>03016 同QE第二节缸盖一、气门间隙调节注意:只有当缸盖温度低于 38 ?时才可调节气门。
