电磁继电器的工作原理
电磁继电器工作原理
·电磁继电器工作原理1、通用电磁继电器工作原理以图1所示结构为例进行说明，当线圈引出脚两端加上电压或电流，线圈的激磁电流产生磁通，磁通通过铁心、轭铁、衔铁和工作气隙组成的磁路，并在工作气隙产生电磁吸力。
当激磁电流上升达到某一值时，电磁吸力矩将克服动簧的反力矩使衔铁转动，带动推动片推动动簧，实现触点闭合；当激磁电流减小到一定值时，动簧反力矩大于电磁吸力矩衔铁回到初始状态，触点断开。
2、磁保持继电器工作原理如图2所示，继电器触点状态保持力是由衔铁部分中的两件磁钢产生的，磁钢产生的磁通通过右衔铁—轭铁磁极—铁心—轭铁磁极—左衔铁—磁钢形成闭合回路，在衔铁和轭铁极间产生吸力，如图所示，左衔铁的延伸臂通过推动片对动簧片施加推力，使动、静触点间产生足够的压力，使其能可靠载流。
当需要使继电器触点断开时，只需对线圈施加一个足够宽度脉冲电压，该脉冲电压产生的磁通与磁钢产生的磁通方向相反，在磁极上就会产生与磁钢相同的极性，根据磁场同性相斥原理，在衔铁和轭铁磁极间会产生推力，当磁路产生的合成力矩大小簧片的反力矩，动簧朝后运动，衔铁部分绕转轴转动，继电器会呈现图3的断开状态。
如果要返回闭合状态，必须在线圈上施加一相反的脉冲，否则，继电器触点状态会永远保持下去。
·电磁继电器技术参数含义1、环境温度范围工作环境温度范围是指继电器经历的最低环境温度至最高环境温度的作用后，继电器不发生功能失效。
按照IEC标准指气候系列试验的最低、最高温度。
2、标准试验条件塑封继电器的标准试验为温度：15-35℃相对湿度：25%-75%大气压力：86-106Kpa继电器标称电寿命等技术指标是在标准试验条件下的测试数据。
当继电器处于超出标准试验测试时，继电器的技术指标将可能会发生变化，甚至于可靠性会发生降低。
因此，继电器的使用环境条件对继电器的性能有着重大的影响。
3、振动稳定性（正弦振动）振动稳定性是指经一种重复周期的正弦运动后，产品能维持正常工作的能力，振动加速度值是位移与频率的函数。

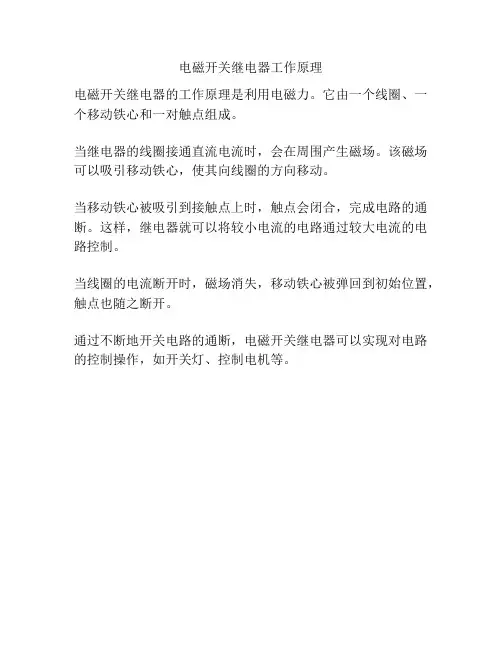

电磁开关继电器工作原理
电磁开关继电器工作原理
电磁开关继电器的工作原理是利用电磁力。
它由一个线圈、一个移动铁心和一对触点组成。
当继电器的线圈接通直流电流时，会在周围产生磁场。
该磁场可以吸引移动铁心，使其向线圈的方向移动。
当移动铁心被吸引到接触点上时，触点会闭合，完成电路的通断。
这样，继电器就可以将较小电流的电路通过较大电流的电路控制。
当线圈的电流断开时，磁场消失，移动铁心被弹回到初始位置，触点也随之断开。
通过不断地开关电路的通断，电磁开关继电器可以实现对电路的控制操作，如开关灯、控制电机等。
继电器工作原理、特性和接线方法
继电器工作原理、特性和接线方法一、继电器的工作原理和特性及分类：继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
继电器可以分为以下几类：1、电磁继电器的工作原理和特性：电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电++后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性：热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励++磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性：固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
另外，固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
二、继电器主要产品技术参数：1、额定工作电压：是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。

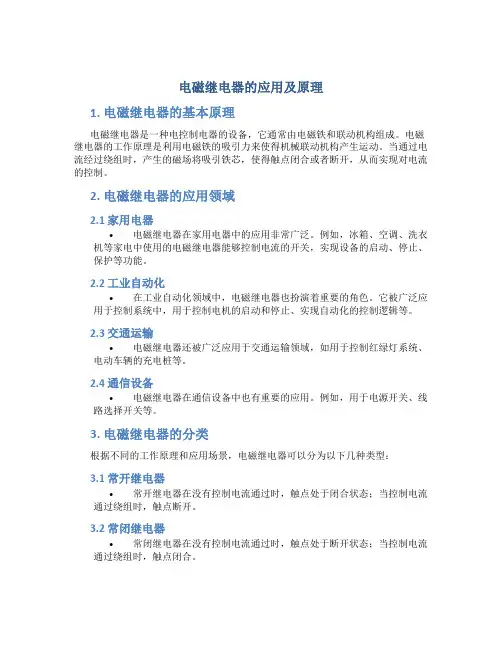

电磁继电器的应用及原理
电磁继电器的应用及原理1. 电磁继电器的基本原理电磁继电器是一种电控制电器的设备，它通常由电磁铁和联动机构组成。
电磁继电器的工作原理是利用电磁铁的吸引力来使得机械联动机构产生运动。
当通过电流经过绕组时，产生的磁场将吸引铁芯，使得触点闭合或者断开，从而实现对电流的控制。
2. 电磁继电器的应用领域2.1 家用电器•电磁继电器在家用电器中的应用非常广泛。
例如，冰箱、空调、洗衣机等家电中使用的电磁继电器能够控制电流的开关，实现设备的启动、停止、保护等功能。
2.2 工业自动化•在工业自动化领域中，电磁继电器也扮演着重要的角色。
它被广泛应用于控制系统中，用于控制电机的启动和停止、实现自动化的控制逻辑等。
2.3 交通运输•电磁继电器还被广泛应用于交通运输领域，如用于控制红绿灯系统、电动车辆的充电桩等。
2.4 通信设备•电磁继电器在通信设备中也有重要的应用。
例如，用于电源开关、线路选择开关等。
3. 电磁继电器的分类根据不同的工作原理和应用场景，电磁继电器可以分为以下几种类型：3.1 常开继电器•常开继电器在没有控制电流通过时，触点处于闭合状态；当控制电流通过绕组时，触点断开。
3.2 常闭继电器•常闭继电器在没有控制电流通过时，触点处于断开状态；当控制电流通过绕组时，触点闭合。
3.3 双刀双掷继电器•双刀双掷继电器具有两组触点，可以同时控制两个电路。
3.4 吸引式继电器•吸引式继电器的触点闭合时需要电磁铁持续减小电流。
3.5 瞬时动作继电器•瞬时动作继电器在施加电流时，触点迅速切换状态，无需加入持续的电流。
4. 电磁继电器的优势•电磁继电器具有响应速度快、可靠性高、寿命长等优势。
其引入控制电流后，可以控制高功率设备，使得开关运行更加稳定和可靠。
5. 总结电磁继电器是一种常用的电控制电器设备，它通过电磁铁和联动机构实现对电流的控制。
电磁继电器广泛应用于家用电器、工业自动化、交通运输、通信设备等领域。
根据不同的工作原理和应用场景，电磁继电器可以分为常开继电器、常闭继电器、双刀双掷继电器、吸引式继电器和瞬时动作继电器等类型。
详解继电器的工作原理及驱动电路
详解继电器的工作原理及驱动电路一、继电器（relay）的工作原理和特性1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、电路原理2.1 继电器简单介绍继电器是一种当输入量变化到某一定值时，其触头（或电路）即接通或分断交直流小容量控制回路2.2 工作原理由永久磁铁保持释放状态，加上工作电压后，电磁感应使衔铁与永久磁铁产生吸引和排斥力矩，产生向下的运动，最后达到吸合状态。
3、晶体管驱动驱动电路3.1 电路原理图当晶体管用来驱动继电器时，推荐用NPN三极管。
具体电路如下：工作原理简介当输入高电平时，晶体管T1饱和导通，继电器线圈通电，触点吸合。
当输入低电平时，晶体管T1截止，继电器线圈断电，触点断开。
3.2 电路中各元器件的作用晶体管T1为控制开关。
电阻R1主要起限流作用，降低晶体管T1功耗。
电阻R2使晶体管T1可靠截止。
二极管D1反向续流，为三极管由导通转向关断时为继电器线圈中的提供泄放通路，并将其电压箝位在+12V 上。
4、集成电路驱动电路目前已使用多个驱动晶体管集成的集成电路，使用这种集成电路能简化驱动多个继电器的印制板的设计过程。
现在我司所用驱动继电器的集成电路主要有TD62003AP。
当2003输入端为高电平时，对应的输出口输出低电平，继电器线圈两端通电，继电器触点吸合；当2003输入端为低电平时，对应的输出口呈高阻态，继电器线圈两端断电，继电器触点断开。
电磁继电器工作原理
电磁继电器工作原理电磁继电器是一种应用广泛的电气控制器件，其工作原理基于电磁感应和电磁力的作用。
本文将详细介绍电磁继电器的工作原理，包括其结构组成、工作过程及应用领域等方面。
一、结构组成电磁继电器一般由线圈、动铁芯、静铁芯、触点等部分组成。
1. 线圈：线圈是电磁继电器的控制部分，它由导线绕制成，连接在电源和控制信号源之间。
2. 动铁芯：动铁芯位于线圈中心，可在电磁力的作用下进行吸合和脱离运动。
动铁芯的吸合和脱离决定了触点的闭合和断开。
3. 静铁芯：静铁芯位于动铁芯的上方或下方，用于增强电磁效应，使电磁力更加集中。
4. 触点：触点是电磁继电器的输出部分，当线圈激励电流通过时，动铁芯受到电磁力的作用，使触点闭合或断开。
二、工作过程电磁继电器的工作过程可以分为两个阶段：激磁阶段和保持阶段。
1. 激磁阶段：当携带控制信号的电流通过继电器的线圈时，线圈内产生磁场。
这个磁场使得位于线圈上方或下方的静铁芯磁化，进而使动铁芯被吸引。
2. 保持阶段：当线圈的电流达到一定数值后，静铁芯的磁化会通过动铁芯传导到触点上，并使触点保持闭合状态。
在这个状态下，即使控制信号电流消失，触点仍然保持闭合。
三、应用领域电磁继电器广泛应用于电气控制领域，常见的应用场景有以下几个方面：1. 自动控制系统：电磁继电器可以作为控制系统中的开关元件，实现电路的连接和断开，从而完成各种功能要求。
2. 电力系统：在电力系统中，电磁继电器可用于过载保护、短路保护、欠压保护、接地保护等方面，确保电力系统的安全运行。
3. 通信系统：电磁继电器在通信系统中可以用于信号的转接、放大、隔离等功能，确保通信系统的正常运行。
4. 机械设备控制：在机械设备中，电磁继电器可以用于启动、制动、方向控制等方面，实现对机械设备的控制和保护。
综上所述，电磁继电器是一种基于电磁感应和电磁力作用的电气控制器件。
通过线圈产生的磁场，使动铁芯受到吸引力，从而实现触点的闭合和断开。
继电器的工作原理和特性
一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
二、继电器主要产品技术参数1、额定工作电压是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
2、直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。
3、吸合电流是指继电器能够产生吸合动作的最小电流。
继电器的工作原理及作用
继电器的工作原理及作用继电器是一种电气控制装置，能通过电磁原理将小电流或电压的信号转换为大电流或电压的信号，实现电路的开关控制。
其工作原理基于电磁感应和电磁继电的原理。
继电器主要由电磁继电器和固态继电器两种类型。
电磁继电器由电磁线圈、铁芯、触点和外壳等组成。
当通入线圈的电流达到一定数值时，线圈周围就会产生电磁场，使铁芯被吸引。
吸引后，触点会闭合，使电源与被控制的电路连接，电路通电；当线圈的电流断开时，电磁场消失，铁芯不再被吸引，触点恢复到初始状态，电源与被控制的电路断开，电路断电。
通过这种方式，继电器实现了电路的开关控制。
继电器具有以下几个重要的作用：1.电流和电压转换：继电器能将小电流或电压的信号转换为大电流或电压的信号。
这使得继电器可以在电力系统中起到电流和电压转换的作用，将低电压信号控制高电压和高电流的电路。
2.电路分离和隔离：继电器能够将控制电路和被控制电路完全分离，使得继电器的输出电路和输入电路实现了电气隔离。
这种隔离作用可以保证高电压和高电流的电路不会对控制电路产生影响，提高电路的安全性和稳定性。
3.多路开关控制：继电器可以实现多个触点的开关控制，使得一个继电器能够同时控制多个电路。
这种特性常用于需要同时控制多个设备或电路的场合，提高了电路的可控性和应用灵活性。
4.扩大承载能力：继电器的输出触点可以承受较大的电流和电压。
例如，当需要控制的设备要求较大的电流或电压时，可以通过继电器来实现，从而保护控制电路。
5.自动化控制：继电器可以与自动控制系统相结合，实现自动化控制。
通过控制继电器的线圈电流，可以实现定时控制、远程控制和自动控制等功能，提高电气设备的自动化程度。
除了以上几个主要作用，继电器还有很多其他的应用。
在工业生产中，继电器常用于自动化控制系统、电动机保护、安全保护系统、装备联锁等方面；在家庭生活中，继电器常用于电器控制、照明控制、电磁炉控制等方面。
综上所述，继电器是一种重要的电气控制装置，能够将小电流或电压的信号转换为大电流或电压的信号，实现电路的开关控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁继电器的工作原理
电磁继电器是一种常用的电器元件，用于控制电路中的电流。
它的工作原理基于电磁感应和力学传动。
电磁继电器由两个重要部分组成：线圈和触点。
线圈通常由一段绝缘电线绕成的螺线管构成。
当线圈中通过电流时，会产生一个磁场。
这个磁场会吸引或吸引掉位置相互靠近的铁芯，从而改变触点的位置。
触点通常由金属材料制成，具有良好的导电性能。
当线圈通电时，触点会闭合或打开，实现电路的连接或断开。
电磁继电器的工作原理可以简述为以下几个步骤：
1. 通电：当外部电源接通电磁继电器的线圈时，线圈中会产生一个磁场。
2. 磁场产生：由于线圈中通有电流，线圈周围的铁芯被磁场吸引，移动到触点附近。
3. 触点闭合：当铁芯移动到触点附近时，磁力将触点闭合，形成通路，使电流通过。
4. 电流传导：电流通过闭合的触点，流入控制回路，实现其他设备或装置的电源供应和控制。
5. 断电：当外部电源断开时，线圈中的电流消失，磁场消失。
6. 磁场消失：铁芯失去磁力吸引，通过弹簧力量回复原位。
7. 触点打开：铁芯回到原位时，触点被弹簧分开，断开电路。
通过上述步骤的循环，电磁继电器可以实现对电路的开关控制。
它广泛应用于各种电气设备中，如电动机的起停控制、照明电路的开关控制等。
