继电器工作原理详解（附3种驱动电路图）继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
继电器的继电特性继电器的输入信号 x 从零连续增加达到衔铁开始吸合时的动作值 xx，继电器的输出信号立刻从 y=0 跳跃y=ym，即常开触点从断到通。
一旦触点闭合，输入量 x 继续增大，输出信号 y 将不再起变化。
当输入量 x 从某一大于 xx 值下降到xf，继电器开始释放，常开触点断开。
我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。
继电器（relay）的工作原理和特性电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
电路原理继电器是一种当输入量变化到某一定值时，其触头（或电路）即接通或分断交直流小容量控制回路。
由永久磁铁保持释放状态，加上工作电压后，电磁感应使衔铁与永久磁铁产生吸引和排斥力矩，产生向下的运动，最后达到吸合状态。
晶体管驱动驱动电路当晶体管用来驱动继电器时，推荐用NPN三极管。
具体电路如下：•当输入高电平时，晶体管T1饱和导通，继电器线圈通电，触点吸合•当输入低电平时，晶体管T1截止，继电器线圈断电，触点断开电路中各元器件的作用：•晶体管T1为控制开关•电阻R1主要起限流作用，降低晶体管T1功耗•电阻R2使晶体管T1可靠截止•二极管D1反向续流，为三极管由导通转向关断时为继电器线圈中的提供泄放通路，并将其电压箝位在+12V上集成电路驱动电路目前已使用多个驱动晶体管集成的集成电路，使用这种集成电路能简化驱动多个继电器的印制板的设计过程。
继电器的工作原理及作用
继电器的工作原理及作用
继电器是一种电气控制设备，它通过控制一个电路的开关状态，来控制另一个
电路的开关状态。
继电器的工作原理主要是利用电磁吸引力来控制开关的闭合和断开，从而实现电气信号的控制和转换。
在现代工业和家用电器中，继电器被广泛应用，下面我们来详细了解一下继电器的工作原理及作用。
首先，我们来看一下继电器的结构。
继电器通常由电磁铁、触点、弹簧、外壳
等部件组成。
当继电器通电时，电磁铁会产生磁场，吸引触点闭合，使得控制电路通电。
而当继电器断电时，电磁铁的磁场消失，触点弹簧的作用下断开，控制电路断电。
继电器的工作原理是基于电磁感应的原理。
当电流通过继电器的线圈时，会在
继电器的铁芯上产生磁场，这个磁场会吸引触点闭合或断开，从而控制电路的通断。
这种电磁感应的原理使得继电器可以实现远距离控制，从而在电气系统中起到重要作用。
继电器的作用主要有两个方面。
一是实现电气信号的放大和转换。
在电路中，
有时需要将一个较小的电流信号转换成一个较大的电流信号，或者将一个交流电路转换成一个直流电路，这时就可以通过继电器来实现。
二是实现电气信号的控制和保护。
在电路中，有时需要对电气信号进行控制和保护，这时可以通过继电器来实现对电路的控制和保护。
继电器的工作原理及作用在现代电气系统中有着广泛的应用。
它不仅可以实现
电气信号的控制和转换，还可以实现对电路的保护和控制。
因此，了解继电器的工作原理及作用对于电气工程师和电气技术人员来说是非常重要的。
希望通过本文的介绍，读者对继电器有了更深入的了解。

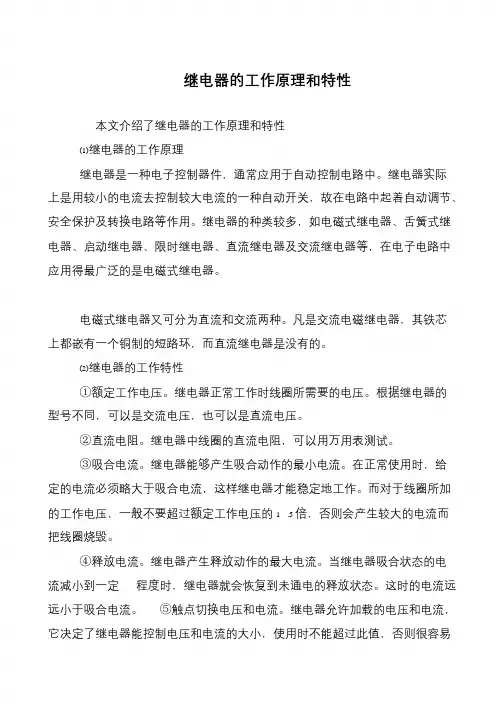

继电器的工作原理和特性
继电器的工作原理和特性
本文介绍了继电器的工作原理和特性
(1)继电器的工作原理
继电器是一种电子控制器件，通常应用于自动控制电路中。
继电器实际上是用较小的电流去控制较大电流的一种自动开关，故在电路中起着自动调节、安全保护及转换电路等作用。
继电器的种类较多，如电磁式继电器、舌簧式继电器、启动继电器、限时继电器、直流继电器及交流继电器等，在电子电路中应用得最广泛的是电磁式继电器。
电磁式继电器又可分为直流和交流两种。
凡是交流电磁继电器，其铁芯上都嵌有一个铜制的短路环，而直流继电器是没有的。
(2)继电器的工作特性
①额定工作电压。
继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
②直流电阻。
继电器中线圈的直流电阻，可以用万用表测试。
③吸合电流。
继电器能够产生吸合动作的最小电流。
在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。
而对于线圈所加的工作电压，一般不要超过额定工作电压的1 .5 倍，否则会产生较大的电流而把线圈烧毁。
④释放电流。
继电器产生释放动作的最大电流。
当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。
这时的电流远远小于吸合电流。
⑤触点切换电压和电流。
继电器允许加载的电压和电流，它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易。
继电器的工作原理
继电器的工作原理继电器是一种电控开关设备，能够通过小电流控制大电流的通断。
它是电路中常用的控制元件，广泛应用于自动化控制系统、电力系统和通信系统等领域。
继电器的工作原理主要包括电磁吸合和机械传动两个部分。
1. 电磁吸合部分：继电器的电磁吸合部分由线圈和铁芯组成。
当通过线圈通入电流时，线圈会产生磁场，使铁芯磁化并吸引触点闭合。
线圈通入的电流称为激励电流，通常是直流电流。
当激励电流消失时，铁芯失去磁化，触点恢复原位。
2. 机械传动部分：继电器的机械传动部分由触点、弹簧和驱动机构组成。
触点是继电器的通断部分，通常由铜合金制成。
当继电器吸合时，触点闭合，电流得以通过。
当继电器释放时，触点打开，电流中断。
弹簧起到恢复触点原位的作用。
驱动机构则是通过电磁力或机械力使触点开闭。
继电器的工作过程如下：1. 通电阶段：当激励电流通过继电器线圈时，线圈产生磁场，使铁芯磁化并吸引触点闭合。
闭合后，继电器的输入端与输出端相连，电流可以通过。
这个过程称为继电器的吸合过程。
2. 断电阶段：当激励电流停止流动时，线圈的磁场消失，铁芯失去磁化，触点由于弹簧的作用恢复原位，断开输入端与输出端的连接。
这个过程称为继电器的释放过程。
继电器的工作原理基于电磁感应和机械传动的相互作用。
通过控制激励电流的开关，可以实现对继电器的通断控制。
继电器具有隔离输入和输出的功能，可以将高电压或高电流的电路与低电压或低电流的电路进行隔离，起到保护和控制的作用。
继电器的应用范围广泛，常见的应用场景包括：1. 自动化控制系统中的信号放大和转换；2. 电力系统中的保护和控制；3. 通信系统中的信号传输和转换；4. 家用电器中的开关控制等。
总结：继电器的工作原理是通过电磁吸合和机械传动实现对电路的通断控制。
电磁吸合部分由线圈和铁芯组成，通过激励电流产生磁场使触点闭合。
机械传动部分由触点、弹簧和驱动机构组成，触点闭合时电流通过，触点打开时电流中断。
继电器广泛应用于各个领域，起到信号放大、保护和控制的作用。

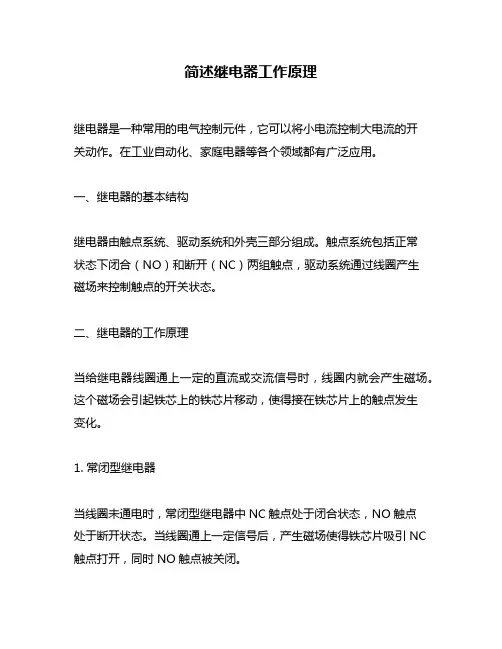

简述继电器工作原理
简述继电器工作原理继电器是一种常用的电气控制元件，它可以将小电流控制大电流的开关动作。
在工业自动化、家庭电器等各个领域都有广泛应用。
一、继电器的基本结构继电器由触点系统、驱动系统和外壳三部分组成。
触点系统包括正常状态下闭合（NO）和断开（NC）两组触点，驱动系统通过线圈产生磁场来控制触点的开关状态。
二、继电器的工作原理当给继电器线圈通上一定的直流或交流信号时，线圈内就会产生磁场。
这个磁场会引起铁芯上的铁芯片移动，使得接在铁芯片上的触点发生变化。
1. 常闭型继电器当线圈未通电时，常闭型继电器中NC触点处于闭合状态，NO触点处于断开状态。
当线圈通上一定信号后，产生磁场使得铁芯片吸引NC 触点打开，同时NO触点被关闭。
2. 常开型继电器当线圈未通电时，常开型继电器中NO触点处于闭合状态，NC触点处于断开状态。
当线圈通上一定信号后，产生磁场使得铁芯片吸引NO触点打开，同时NC触点被关闭。
3. 双刀双掷继电器双刀双掷继电器中有两组NO和NC触点，可以同时控制两个电路的开关。
当线圈未通电时，两组触点均处于常闭状态。
当线圈通上一定信号后，铁芯片会吸引其中一组触点切换到常开状态，同时另一组触点切换到常闭状态。
三、继电器的应用1. 自动控制系统在自动化生产中，继电器被广泛应用于自动控制系统中。
例如，在机床加工过程中可以通过继电器控制工件夹紧、送料等操作。
2. 家庭电器家庭中的许多电器也都使用了继电器来实现开关操作。
例如空调、洗衣机、烤箱等。
3. 保护装置在高压输变电系统中，继电器被广泛应用于保护装置中。
例如过流保护、零序保护等。
四、继电器的优缺点1. 优点：（1）可靠性高：由于采用机械式开关，因此继电器的可靠性较高。
（2）使用范围广：继电器可以控制各种类型的负载，如电动机、灯泡等。
（3）容易实现远距离控制：继电器可以通过信号线实现远距离控制。
2. 缺点：（1）寿命短：由于机械式开关的磨损，继电器的寿命相对较短。
（2）功率损耗大：由于线圈需要消耗一定的功率，因此在大功率负载下会产生一定的功率损耗。
高压直流继电器工作原理
高压直流继电器工作原理高压直流继电器是高压直流系统中重要的开关设备，被广泛应用于直流输电、电力电子、航空航天、矿山等领域中。
本文将详细介绍高压直流继电器的工作原理。
一、高压直流继电器的结构高压直流继电器的主要结构包括静触头、动触头、驱动系统和压缩气体系统。
静触头和动触头是关键部件，起到了开关电流的作用。
驱动系统用于控制动触头的位置，压缩气体系统用于增加开关速度和延长继电器寿命。
静触头是由多个铜箔片堆叠而成的，每层铜箔片之间有绝缘材料隔开。
静触头的数量和堆叠方式根据需要确定，一般采用“V”型、反“V”型或多边形等形式。
动触头是由导电材料制成的，由绝缘材料包裹，通过机构固定在导电轴上。
动触头可在静触头上进行运动，通过机械力或电磁力控制。
驱动系统包括电磁驱动和机械驱动两种方式。
电磁驱动通过激活电磁铁产生磁场，使动触头运动。
机械驱动通过弹簧或气体压力等机械方式，使动触头运动。
压缩气体系统可以通过增加气压使动触头的运动速度加快，延长继电器的寿命。
二、高压直流继电器的工作原理高压直流继电器的工作原理基于磁力和机械原理。
当电流通入静触头时，静触头产生磁力吸引动触头，使动触头与静触头接触，形成通路，电流得以通过。
当电流停止流动时，静触头的磁力消失，动触头回到原位，断开电路。
当需要切换电路时，可以通过控制驱动系统来移动动触头的位置。
当动触头移动到静触头的另一侧时，静触头的磁力不再吸引动触头，动触头脱离静触头，形成断路。
在电流大于一定阈值的情况下，高压直流继电器的开关速度非常快，可以达到几微秒级别，远比机械开关快得多。
这种性能在高压直流输电领域中尤为重要。
三、高压直流继电器的应用高压直流继电器在高压直流输电和电力电子领域中具有重要应用。
在高压直流变电站中，高压直流继电器被用于切换直流输电线路和地线之间的连接。
在电力电子设备中，高压直流继电器被用于切换高压直流电源和负载之间的连接。
高压直流继电器在航空航天、矿山和重电机械等领域也有应用。
继电器的工作原理及作用
继电器的工作原理及作用继电器是一种常见的控制元件，广泛应用于工业自动化，家电等领域。
它通过电信号来控制高功率电路，起到自动控制和保护的作用。
本文将介绍继电器的工作原理及作用。
一、继电器的组成及结构继电器主要由触点系统、电磁系统、底座等组成。
其中，触点系统通常由静态触点和动态触点组成，而电磁系统则包括线圈和铁芯。
底座则用于固定各部分的组合，起到支撑作用。
同时，为了满足不同的操作要求，继电器还配有辅助触点、时间延迟装置、指示灯等附加元件。
二、继电器的工作原理继电器的工作原理主要涉及到电磁感应和触点操作。
当通过控制电路输入一定电压时，继电器线圈中就会产生一定大小的电流，这个电流与线圈匝数成正比，与输入电压成反比。
当线圈中电流足够大时，铁芯的磁场就会增加，此时动态触点就会被吸引，静态触点则与动态触点接触，从而打通高功率的电路实现控制目的。
同时，当电磁线圈的电流被取走时，铁心的磁场会消失，此时动态触点就会受到弹力作用回到原来的位置，静态触点因受到回复力，也会跟着回到原来位置并断开。
这就完成了一个完整的开关过程，使电源和负载之间的电路实现断开与闭合的切换。
三、继电器的作用继电器主要作用就是在低功率电路中通过电磁感应的原理实现了高功率电路的控制，这些功率一般在5A以上。
继电器还有一些辅助作用，如断路、稳流、保护电路等，可以使电路中出现状况时，起到保护的作用，并防止电路焊死或电路短路等操作误区。
同时，继电器也可以用于电路时间控制，如开机后延迟时间关闭，也可以增加时间延迟后重复机器控制制作一个“自锁状态”的功能。
四、继电器的优缺点继电器作为一个常见的控制元件，它有着一些优缺点。
以下是具体的分析。
优点：1、承受的最大电流的大，一般可接受5A以上，可用于控制高功率负载。
2、适用范围广，可用于交流、直流等各种类型的电路。
3、容错性强，能够有效地防止短路、过负荷等情况。
缺点：1、继电器容易受到震动、振动等影响，导致固件松动、触点接触不良等故障出现。
直流继电器工作原理
直流继电器工作原理
直流继电器工作原理即是利用电磁感应的原理实现电路的开关控制。
直流继电器通常由电磁铁和触点两大部分组成。
当继电器的线圈接通电源后，通过电磁力作用，使得电磁铁产生磁场。
电磁铁的铁芯和线圈之间存在着磁路，磁路能够增加线圈产生的磁通量，从而增加磁场强度。
当磁场强度达到一定程度时，会使得铁芯吸引触点。
触点一般分为常开触点和常闭触点。
当继电器处于非工作状态时，即继电器线圈未接通电源时，常开触点通电，常闭触点断开。
而当继电器线圈接通电源时，电磁铁产生磁场，使得常开触点断开，常闭触点闭合。
这样，通过控制继电器的电源开关，就可以实现对电路的开关控制。
继电器的可控性极大地扩展了直流电路的应用范围。
