动力机械电液控制系统研发组建方案(一)
机械电液伺服控制系统设计研究
机械电液伺服控制系统设计研究导言：机械电液伺服控制系统是一种应用广泛的控制系统，它通过电液伺服电机和传感器等组件相互配合，实现对机械运动的精准控制。
本文将探讨机械电液伺服控制系统的设计研究，并着重介绍其在工业自动化领域中的应用。
一、机械电液伺服控制系统的工作原理机械电液伺服控制系统通过传感器感知机械运动，将运动信号传递给控制器。
控制器根据设定的控制算法，对电液伺服电机进行精确控制，调整阀门的开度，控制液压系统的输出,从而实现对机械的运动精准控制。
这种系统不仅可以实现高精度、高速度的运动控制，还可以对机械运动过程进行实时监测和调整，提高生产效率和产品质量。
二、机械电液伺服控制系统的设计要点1. 选择合适的电液伺服电机和传感器：根据机械系统的实际需求，选用合适的电液伺服电机和传感器来实现所需的运动控制精度和速度。
不同的电液伺服电机和传感器具有不同的特性，需要根据实际情况进行选择。
2. 控制算法的设计：控制算法是机械电液伺服控制系统的核心。
通过对传感器采集的数据进行处理，利用控制算法来实现对电液伺服电机的精确控制。
常用的控制算法包括PID控制、模型预测控制等，根据具体的应用场景选择合适的控制算法。
3. 液压系统的设计：液压系统是机械电液伺服控制系统中不可或缺的组成部分。
液压系统的设计要考虑流量、压力、温度等因素，以确保系统能够稳定运行。
同时，还需要考虑液压传动装置和阀门的选型，以及润滑、密封等方面的设计。
三、机械电液伺服控制系统在工业自动化领域的应用机械电液伺服控制系统在工业自动化领域中有着广泛的应用。
例如，在机床制造领域，机械电液伺服控制系统可以实现对工件的高精度加工，提高加工效率和加工质量。
在装配生产线上，机械电液伺服控制系统可以实现对物料输送、装配工序等的精确控制，提高生产线的运行效率和产品的质量。
此外，在航空航天、机器人、医疗设备等领域，机械电液伺服控制系统也有着广泛的应用。
例如，在航空航天领域，机械电液伺服控制系统可以实现对飞行器的姿态控制；在机器人领域，机械电液伺服控制系统可以实现对机器人的运动控制，提高机器人的操作精度和自动化水平；在医疗设备领域，机械电液伺服控制系统可以实现对医疗设备的运动控制，提高手术操作的准确性和安全性。
发动机控制系统研发建设方案(一)
发动机控制系统研发建设方案1. 实施背景随着全球能源结构的转变和环保要求的提高，发动机控制系统的需求逐渐增长。
传统的发动机控制系统由于其能源消耗大、污染物排放高等问题，已经无法满足现代工业和环保的需求。
因此，开展发动机控制系统的研发和建设，对于推动产业结构升级，实现绿色、智能、高效的发展具有重要意义。
2. 工作原理发动机控制系统的工作原理主要是通过传感器采集发动机的转速、温度、压力等参数，并将这些参数转化为电信号传输给ECU（电子控制单元）。
ECU根据预设的控制策略和算法，对采集的数据进行处理和分析，然后输出控制指令给执行器，如喷油器、点火线圈等，从而实现对发动机的精确控制。
3. 实施计划步骤步骤一：需求分析首先，我们需要明确系统的需求，包括需要实现的功能、性能指标、安全性要求等。
这将有助于我们在后续的开发过程中，始终围绕这些需求进行设计和优化。
步骤二：方案设计根据需求分析的结果，我们设计出系统的总体方案。
这包括硬件架构、软件功能模块、数据传输方式等的设计。
步骤三：硬件开发根据方案设计，我们进行硬件的开发。
这包括传感器、ECU、执行器等部件的开发。
在开发过程中，我们需要考虑部件的可靠性、稳定性以及与其他部件的兼容性等因素。
步骤四：软件开发在硬件开发的基础上，我们进行控制系统的软件开发。
这包括底层驱动程序、控制策略、算法等的开发。
在软件开发过程中，我们需要保证系统的实时性、稳定性和可维护性。
步骤五：系统集成与测试当硬件和软件都开发完成后，我们需要进行系统的集成和测试。
这包括硬件与软件的联调、系统性能测试等环节。
只有经过严格的测试，才能确保系统的稳定性和可靠性。
步骤六：现场安装与调试最后，我们将系统运到现场进行安装和调试。
根据实际运行情况，对系统进行进一步的优化和调整，使其更好地适应实际运行环境。
4. 适用范围本研发建设方案适用于汽车、航空航天、船舶等领域。
在这些领域中，发动机控制系统都具有广泛的应用前景。

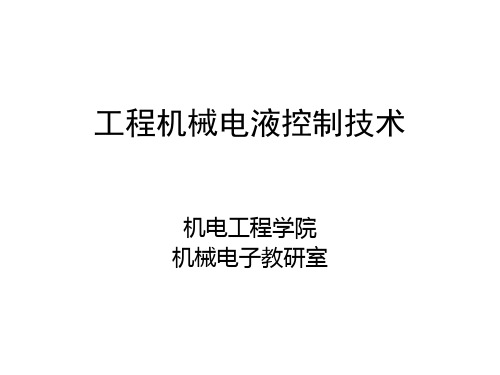

工程机械电液控制技术1
自动调平系统
激光（或其它介质）发射 出多束不可见光到路面， 再被反射回扫描器。扫描 器内的电子装置根据光波 时间差，算出距离变化， 并做出调整，保证摊铺平 整度。
21
1.1 机电一体化技术
(3) 应用领域
机械
工程机械 机电一体化技术 液压 电子信息
工程机械机电液一体化技术
22
1.2 工程机械机电液一体化技术
12
1.1 机电一体化技术
(2) 产生与发展 20世纪70-80年代为第二阶段，这一阶段称
之为发展阶段。 Mechatronics一词到80年代末期在世界范围内
得到比较广泛的承认，标志着机电一体化技术作 为一门新兴学科正式确立；
在这一时期，计算机技术（intel 4004, IBMPC等)、控制技术（智能控制技术等）、通信技 术（网络，工业总线等）等的长足发展，为机电 一体化的发展奠定了技术基础。
为了充分发挥机电液一体化的优点，必须使机械本 体部分具有较高的强度、轻量化和高可靠性。
38
1.2 工程机械机电液一体化技术
(2) 主要组成 实例：挖掘机SWE85E • 机械本体：
车架 驾驶室 底盘 工作装置等
挖掘机SWE85E
39
1.2 工程机械机电液一体化技术
(2) 主要组成要素 实例：挖掘机SWE85E • 控制系统：EPEC2023控制器，自适应控制程序，运动
第二次世界大战后，西方国家开始了将机械技术与微 电子技术相结合武器系统（火炮和雷达的伺服系统、导 弹和卫星的导航系统）研究，这些机电结合的军用技术， 为机电一体化技术出现打下了坚实的基础。
9
1.1 机电一体化技术
(2) 产生与发展 20世纪70-80年代为第二阶段，这一阶段称
机电液一体化系统设计
第1章 机电液一体化系统设计1.1 概论什么是机电液一体化?机电液一体化技术是机械技术、液压技术和微电子技术的有机结合，它是在融合了机械、液压、计算机、传感器、自动控制等多门科学技术的基础上发展起来的一门新兴科学。
简单地讲，机电液一体化就是电气控制液压，液压控制机械，机械在运动中通过电气将信息反馈回来再控制液压。
机电液一体化设备的自动化、智能化程度很高。
机电液一体化系统，绝非仅为机械、液压与电子电器的简单组合。
否则，包括这三个部分的工程机械都可称已实现机电液一体化了。
机电液一体化为工程机械装上了感觉器官—传感器，布上了神经系统—传输线路，添上了信号处理单元—单片机或微机，这三部分组成的机电液一体化系统，使工程机械的性能发生了巨大的变化。
随着科学技术的高速发展，机电液控制技术在各个行业得到了广泛的应用。
在机械制造业中，机电液控制技术用于自动控制的机器人，以替代人完成海底作业和有毒现场的施工；用于电液控制的机械手，以替代人完成自动生产线上的焊接、喷漆、装配等；用于自动生产线的位置、速度与时间的控制；用于加工机械零件的加工中心（数控机床），以实现六面体的高精度自动加工。
在汽车及工程车辆中，机电液控制技术用于伺服转向系统，用于汽车的无人驾驶、自动换挡、自动防滑系统等。
在军事工业中，机电液控制技术用于飞机的操纵系统，雷达跟踪和舰船的舵机装置，导弹的位置控制和发射架自动控制等。
近年来，我国机械自动化技术发展十分迅速，自动控制理论、液压传动技术、微电子及计算机控制技术的相互融合，有力地推动了我国机械工业的飞速发展。
1.2典型机械传动执行机构机械执行机构向执行末端件提供动力并带动它实现运动，即把传动机构传递过来的运动和动力进行必要的交换，以满足执行末端件的动作要求。
机电液一体化产品的执行机构是实现其主功能的重要环节，应能快速完成预期的动作，并具有响应速度快、动态性能好、动静态精度高和动作灵敏度高的特点，另外为便于计算机集中控制，还应满足惯量小、动力大、体积小、质量轻、便于维修和安装、易于计算机控制等要求。
电液位置控制系统设计
电液伺服位置控制系统的设计与分析一、系统的设计要求设有一数控机床工作台的位置需要连接控制，进行电液位置控制系统设计。
其技术要求为：指令速度信号输入时引起的速度误差为： ev ＝5mm 干扰输入引起的位置误差为： epf = 0.2mm 给定设计参数为： 工作台质量 m ＝1000 kg 最大加速度 a max ＝1m/s 2 最大行程 S ＝50 cm 最大速度 v=8cm/s 工作台最大摩擦力 Ff ＝2000N最大切削力 Fc ＝500 N 供油压力ps ＝6.3MPa 反馈传感器增益Kf ＝1V ／cm二、系统的分析图1为某数控机床工作台位置伺服系统的系统方框原理图。
由于系统的控制功率较小、工作台行程较大，所以采用阀控液压马达系统。
用液压马达驱动，通过滚珠丝杠装置把旋转运动变为直线运动。
图1 系统方框图三、工作台负载分析工作台负载主要由切削力c F 、摩擦力f F 和惯性力a F 三部分组成。
假定系统在所有负载都存在的条件下工作，则总负载力为：max L c f a F F F F =++=3500N （1）四、动力元件参数选择（1） 工作台由液压马达经减速器和滚珠丝杠驱动。
根据力矩平衡方程，减速器输入轴力矩L T ：/2L L T F t i π= （2）其中：t 为丝杠导程；i 为减速器传动比 液压马达最大转速max n 为：max max /n iv t = （3）其中：max v 为工作台的最大运动速度。
液压马达所需排量m Q 为6322/510m m L L Q D T p m ππ-===⨯ （4）其中：L p 为液压马达负载压力，一般取L p ＝23sp ，s p 为液压系统压力，m D 为液压马达弧度排量。
根据条件：i ＝2，t ＝1.2×210-m/r ，s p ＝63×105Pa 由式（2）、式（4）计算得：m D ＝0.8×610-3m /rad 所以，液压马达负载流量L q 为：536.6710/L q m s -=⨯ （5）伺服阀压降v p 为：max v s L p p p =- （6）考虑泄漏等影响，L q 增大15％， 4.6/min L q L =。
机电液控制系统课程设计
机电液控制系统课程设计一、课程目标知识目标：1. 让学生掌握机电液控制系统的基本原理和组成，理解各部分功能及其相互关系；2. 使学生了解机电液控制系统在工程实际中的应用，并能结合实例分析系统的工作过程；3. 帮助学生掌握机电液控制系统相关部件的选型、安装与调试方法。
技能目标：1. 培养学生运用所学知识对机电液控制系统进行仿真、设计和优化能力；2. 培养学生动手实践能力，能独立完成小型机电液控制系统的搭建和调试；3. 提高学生团队协作能力，能在小组合作中发挥个人专长，共同完成项目任务。
情感态度价值观目标：1. 培养学生对机电液控制系统相关工程领域的兴趣，激发学生探索精神和创新意识；2. 培养学生严谨的科学态度，注重实践操作规范，养成安全意识和环保意识；3. 培养学生面对工程实际问题，能主动分析、解决问题的能力，增强自信心和责任感。
课程性质：本课程为专业核心课程，旨在培养学生的机电液控制系统设计、搭建和调试能力。
学生特点：学生具备一定的机电基础知识和实践技能，具有较强的学习兴趣和探究欲望。
教学要求：结合课本内容，注重理论联系实际，提高学生的实践操作能力和工程素养。
通过课程学习，使学生能够达到上述课程目标，为后续专业课程和未来职业发展打下坚实基础。
二、教学内容1. 机电液控制系统概述：介绍机电液控制系统的基本概念、发展历程、应用领域，使学生建立整体认识。
教材章节：第一章 绪论2. 机电液控制系统组成及原理：讲解各组成部分（电机、执行机构、传感器、控制器等）的工作原理及相互关系。
教材章节：第二章 机电液控制系统组成及原理3. 控制系统数学模型：分析机电液控制系统的数学模型，为学生进行系统分析和设计提供理论基础。
教材章节：第三章 控制系统数学模型4. 机电液控制系统设计与仿真：介绍系统设计方法、仿真软件应用，培养学生设计、仿真和优化能力。
教材章节：第四章 系统设计与仿真5. 机电液控制系统搭建与调试：讲解系统搭建、调试方法及注意事项，提高学生实践操作能力。
动力机械电液控制系统研发组建方案(二)
动力机械电液控制系统研发组建方案一、实施背景随着工业4.0和中国制造2025的推进，动力机械电液控制系统的智能化和高效性成为了推动产业升级的关键因素。
传统的液压控制系统存在能源利用率低、响应速度慢、控制精度低等问题，已无法满足现代工业对于生产效率、节能和安全性的需求。
因此，研发一种新型的动力机械电液控制系统，对于产业结构的改革和优化具有重要意义。
二、工作原理动力机械电液控制系统主要由电控单元、液压执行器和传感器组成。
电控单元根据传感器采集到的机械运行状态，通过算法判断并发出控制指令，驱动液压执行器动作，以达到对动力机械的精确控制。
1.电控单元：采用先进的微处理器和数字信号处理技术，能够快速响应并精确控制液压执行器的动作。
同时，电控单元还集成了故障诊断和网络安全防护功能，确保系统的稳定性和安全性。
2.液压执行器：根据电控单元的指令，驱动液压系统的活塞杆运动，实现对动力机械的精确控制。
执行器具有高响应速度、高精度和高可靠性等特点。
3.传感器：负责采集动力机械的运行状态，如位置、速度、压力等，将实时数据传输给电控单元，为系统提供反馈控制依据。
三、实施计划步骤1.需求分析：深入了解动力机械使用场景和用户需求，明确系统功能和技术指标。
2.方案设计：根据需求分析结果，设计电液控制系统方案，包括硬件架构、软件功能和外观设计等。
3.研发实现：按照方案进行硬件搭建、软件编程和系统测试，完成电液控制系统的样机制作。
4.实验验证：在实验场进行系统性能测试和验证，收集数据并优化系统性能。
5.工业化应用：将优化后的电液控制系统应用于实际生产中，不断收集反馈并进行持续改进。
四、适用范围本研发组建方案适用于各类动力机械，如工程机械、农业机械、矿山机械等。
通过电液控制系统的智能化和高效性，可有效提高生产效率、降低能源消耗、提升安全性，推动产业结构的改革和优化。
五、创新要点1.采用先进的微处理器和数字信号处理技术，实现快速响应和精确控制。
小型装载机用电液变速操纵系统的制作技术
本技术公开了一种小型装载机用电液变速操纵系统，它包括挡位选择器、电控变速操纵阀、电脑控制器；其要点是：所述电控变速操纵阀由阀体和阀罩构成，阀体内设有工作阀芯、缓冲阀芯、速度阀芯和方向阀芯，阀罩内设有与电脑控制器相互连接的1号电磁阀、2号电磁阀和3号电磁阀，所述1号电磁阀与工作阀相互连通，所述2号电磁阀与速度阀相互连通，所述3号电磁阀与方向阀相互连通。
本技术用于小型装载机全电控动力换挡变速箱，提供操纵阀控制信号及挡位油路切换，实现动力换挡及其它辅助功能。
解决现有技术手动机械换挡阀存在操作方便性和灵活性均较差的技术问题。
权利要求书1.一种小型装载机用电液变速操纵系统，它包括挡位选择器、电控变速操纵阀、电脑控制器；其特征是：所述电控变速操纵阀由阀体和阀罩构成，阀体内设有工作阀芯、缓冲阀芯、速度阀芯和方向阀芯，阀罩内设有与电脑控制器相互连接的1号电磁阀、2号电磁阀和3号电磁阀，所述1号电磁阀与工作阀相互连通，所述2号电磁阀与速度阀相互连通，所述3号电磁阀与方向阀相互连通；所述电控变速操纵阀的工作介质为6#液力传动油，工作压力为1.5MPa，工作电压为DC24V，电流为300mA×3，电液缓冲时间为0.8～1.2S；所述电控变速操纵阀有前进I、前进II、空挡、后退I、后退II五个挡位变换，由电脑控制器输出的控制信号控制，控制信号采用编码方式，编码为：前进I挡100、前进II挡110、空挡000、后退I挡101、后退II挡111；所述缓冲阀芯与配套的电脑控制器共同完成其缓冲功能，换挡时由电脑控制器先断开1号电磁阀电源0.5S，然后再接通，与缓冲阀芯配合实现换挡电液缓冲。
2.根据权利要求1所述的一种小型装载机用电液变速操纵系统，其特征是所述电脑控制器采用单片机和继电器控制，以STC12C2052AD单片机为核心，光电耦合为媒介，控制四路24伏继电器输出；由四芯电缆得到输入信号，传递给控制器内的单片机，根据单片机软件编程处理后，由单片机系统输出的控制信号使继电器动作，控制信号采用编码方式，编码为：前进I挡100，前进II挡110，空挡000，后退I挡101，后退II挡111；工作电压为：DC24V（DC20～32V），缓冲时间为：0.5～1.2S，工作电流为：1A。
工程机械电液控制系统
工程机械电液控制系统简介工程机械电液控制系统是指通过电气与液压相结合的方式，对工程机械进行控制和调节的系统。
该系统使用了电气控制和液压驱动，通过电液转换器进行信号的传递和执行器的控制，从而实现对工程机械的运动、位置、力量等参数的调节和控制。
本文将详细介绍工程机械电液控制系统的结构、工作原理以及应用领域。
结构工程机械电液控制系统主要由以下几个部分组成：1.电控部分：包括控制器、传感器、执行器等电气元件。
控制器负责接收和处理输入信号，通过传感器获取机械的运动状态和环境参数，然后通过执行器输出相应的控制信号，实现对机械的控制和调节。
2.液压部分：包括液压传动系统、液压执行元件等。
液压传动系统负责将电气信号转换成液压信号，通过液压执行元件控制机械的运动、位置、力量等参数。
3.电液转换器：用于将电气信号转换成液压信号，实现电气与液压的相互转换。
常用的电液转换器包括电磁阀、电液换向阀等。
4.连接件：用于连接电气元件和液压元件，实现信号和能量的传递。
工作原理工程机械电液控制系统的工作原理如下：1.电控部分接收输入信号，并经过处理后输出控制信号。
2.控制器通过传感器获取工程机械的运动状态和环境参数。
传感器将这些参数转换成电信号，并传输给控制器。
3.控制器根据输入信号和传感器的反馈信号，进行逻辑运算和控制计算，并生成相应的控制信号。
4.控制信号通过连接件传递给电液转换器，将电信号转换成液压信号。
5.液压部分接收液压信号，并经过液压传动系统的传递和液压执行元件的作用，控制和调节工程机械的运动、位置、力量等参数。
6.工程机械根据液压部分的控制信号，进行相应的动作和运动。
应用领域工程机械电液控制系统广泛应用于各个领域的工程机械中，如挖掘机、装载机、推土机、起重机等。
它们通过电气和液压的相互协作，实现了对机械的高效控制和操作。
在工程机械的挖掘方面，电液控制系统能够精确控制挖斗的位置、速度和力量，提高挖掘效率和准确性。
在装载方面，可以根据物料的不同特性，调节装载斗的位置和倾斜角度，实现高效的装载和卸载操作。
机电一体化——电液控制系统设计
6.电液控制系统设计6.1概述电液控制系统是常用机电一体化系统之一。
它是将计算机电控和液压传动结合在一起，既发挥了计算机控制或电控制技术的灵活性，又体现了液压传动的优势，充分显示出大功率机电控制技术的优越性。
电液控制系统的种类很多，可以从不同的角度分类，而每一种分类方法都代表一定的特征：1）根据输入信号的形式和信号处理手段可人为数字控制系统、模拟控制系统、直流控制系统、电液开关控制系统。
2）根据输入信号的形式和信号处理手段可分为数字控制系统、模拟控制系统、直流控制系统、交流控制系统、振幅控制系统、相位控制系统。
3）根据被控量的物理量的名称可分为置控制系统、速度控制系统、力或压力控制系统等。
4）根据动力元件的控制方式可分为阀控系统和泵控系统。
5）根据所采用的反馈形式可分为开环控制系统、闭环系统和半闭环控制系统。
本章主要介绍电液控制系统的组成、控制元件，系统数字模型以及系统的设计。
6.2电液控制元件电液控制元件主要包括电液伺服阀、电液比例阀、电液数字阀以及由数字阀组成的电液步进缸、步进马达、步进泵等。
它胶是电液控制系统中的电-液能量转换元件，也是功率放大元件，它能够将小功率的电信号输入转换为大功率的液压能（流量与压力）或机械能的输出。
在电液控制系统中，将电气部分与液压部分连接起来，实现电液信号的转换与放大，主要有电液伺服阀、电液比例阀、电液数字阀以及各种电磁开关阀等。
电液控制阀是电液控制系统的核心，为了正确地设计和使用电液控制系统，就必须掌握不同类型电液控制阀的原理和性能。
6.2.1控制元件的驱动6.2.1.1电气—机械转换器电气—机械转换器有“力电机（马达）”、“力矩电机（马达）”以及直流伺服电动机和步进电动机等，它将输入的电信号（电流或电压）转换为力或力矩输出，去操纵阀动作，推行一个小位移。
因此，电气-机械转换器是电液控制阀中的驱动装置，其静态特性和动态特性在电液控制阀的设计和性能中都起着重要的作用。
